MODE D'EMPLOI 210683 Prilux

210713 Câble d'alimentation (Inclus)

210737 Tapa final

210744 Épissure

210751 Connecteur L

210768 Clip de fixation

AVERTISSEMENT

AVANT DE COMMENCER L'INSTALLATION DE CE PRODUIT, VEUILLEZ LIRE ATTENTIVEMENT LES INSTRUCTIONS ET GARDEZ-LES.

L'INSTALLATION DOIT ETRE REALISÉE PAR DU PERSONNEL QUALIFIÉ.

LA MANIPULATION INCORRECTE DES COMPOSANTS OU DU PROPRE PRODUIT POURRAIT ABIMER LE FONCTIONNEMENT CORRECT DE CET EQUIPEMENT RESTANT LA GARANTIE DU FABRICANT ANNULEE.

LA GARANTIE DU FABRICANT EST ANNULEE SI L'INSTALLATION N'EST PAS RÉALISÉE SELON LE REBT 2002.

L'APPLICATION BT09-4 DU REBT EST OBLIGATOIRE (INSTALLATION DE PROTECTIONS DE SURTENSION DANS DES

LIGNES ET RÉCEPTEURS) POUR DES INSTALLATIONS INDUSTRIELLES ET ÉCLAIRAGE PUBLIC . LA GARANTIE NE COU

VRE PAS DES DOMMAGES CAUSES PAR SURTENSION DANS DES RECEPTeurs SANS PROTECTION DE SURTENSION.

L'APPLICATION DE LA ITC BT19 (INSTALLATIONS INTÉRIÉURES OU RÉCEPTRICES .PRESCRIPIONS GÉNÉRALES) EST OBLIGATOIRE.

L'APPLICATION DE LA ITC BT34 (INSTALLATIONS À DES FINS SPECIALES. FOIRES ET STANDS) EST OBLIGATOIRE.

MAINTENANCE DU PRODUIT

TOUTES LES MOTIF D'ÉCLAIRAGE DE NOEL DU PRILUX, ONT BESOIN D'UNE MAINTENANCE AVANT SON UTILISATION, C'EST-Ä-DIRE, VERIFIER TOUTES LES CONNEXIONS (INCLUS THE BOUCHON D'EXTREMITE) POUR ÉTRE SÜR QUE LE MATÉRIEL A LA PARFAITE ÉTANCHEITE.

RESUMÉ

FLEXLIGHT LED est une nouvelle série de produit pour un design professionnel.
Voupez décorer l'interieur et à l'extérieur des bâfiments, en soulignant
quelque chose, environns ou un lieu déterminé, faisant uneXE de symbole ou d'éclairage fenêtes, les entrées, les escaliers, remorques, voitures, etc.
Tout dépend de l'imagination de chacun.

AVERTISSEMENT: Évitez de faire Installations inpropriés ainsi ces qui sont endommages, et s'il vous plaît, nous vous invitons à dire attentivement, le manuel d'instructions ci-dessous pour faire une installation avec de la sécurité. Le produit est fourni avec un cable d'alimentation et emboute. Le reste d'accessores sont vendus séparément, par exemple, thermorefractable tubes, moyieux, cable conduit, etc

AVERTISSEMENTS

• Ne pas utiliser ce produit en contact avec l'eau ou avec les mains mouillées.
• Ne jamais placer ou utiliser ce produit à proximé de sources de chaleur (par exemple: chauffage).
• Ne pas connecter ce produit alors qu'il reste roule, il pourraitmettre le feu.
• Utilisez uniquement ce produit avec une ventilation suffisante et de la réfrigeration.
• Si vous utilise ce produit à l'extérieur, vous doivent utiliser comme une prise de courant une base échéante IPX4.
• Si vous utilise ce produit à l'extérieur, vous doivent utiliser un commutateur de protection de panne de courant (FI-30mA) entre la Pulsance Fournisseur (220-240V) et le produit.
• Protégé tous les cables contre les dommages potentiels.
• Les lampes ne sont pas échéangeables.

• En aucun cas vous ne devez ballre ce produit avec un marleau, il pourrait endommager les lampes.

• Si le produit est monté pour être suspendu librement, il doit être adapté à un cable en acier et être connecté à toutes chaque 10 cm.

• Si le fil lumineux va utiliser dans installations bas hors, vous doivent en compte qu'il perdar de la performance progressivement dans les couleurs blanc et bleu après de nombreuses heures continues.

CONNEXIONSAU FOURNISSEUR D'ÉLECTRICITE

• Ne pas connecter le fil lumineux au fournisseur d'électricité jusqu'à l'installation ou la modification a été effectuee.

• Ne pas connecter le fil lumineux au fournisseur d'électricité jusqu'à ce que le bouchon a été résolu avec la sécurité au bord du fil lumineux.

• Ne branchez pas la guirlande au fournisseur de puissance alors qu'il est dans son emballage, a moins que le paquet a un sens décoratif.
  Assurez-vous que le fournisseur d'énergie n'a pas une tension plus élevé que le fil lumineux.
• Il est recommandé d'utiliser clap / adaptateur avec fusible afin d'éviter tout dommage de la surcharge.

CONNEXION.

• Ills seulement peut être connecté entre euxs les fils lumineux avec la même tension.
• Quand il va faire des liens entre les pieces du filt lumineux, o le fil lumineux avec le cordon d'alimentation, assurez-vous que les deux parties gardent le plus etroil que possible.
• Les broches du connecteur et le fil de cuivre du fil lumineux.
  Le malé et le connecteur fémelle.
• La longueur du fil lumineuse n'a pas a surmonter la charge de puissance maximale (Regardez le tableau avec les parametres)
• Il est recommandé pour sceller tous les connecteurs à l'aide d'adhésif

silicone neutre afin d'eviter I'entree d'humidite dans le fil lumineux.

LA COUPE

• Couper le fil lumineux exclusivement le long des marques de cultures.
• Pour éviter d'eventuels courts-circuits, assurez-vous que le fil de cuivre est coupé clairément.

VOTRE FIL LUMINEUX DE LED FONCTIONNE MIEUX SI:

• Ne pas exposer directement au soleil. Rayonnement UV déruit la couverture PVC de votre fil lumineux.
  Se il est utilisé avec la fourniture de flux stable, les changements dans les dommages de tension ou de raccourcir la durée de vie utile.

• Il est utilisé dans un environnement chimique neutre. Acides forts, alcaline, radioactifs, etc endommagent le PVC couverture.

INSTRUCTIONS POUR SON UTILISATION.

LA COUPE DU FIL LUMINEUX

1. Couper uniquement le cable le long des marques de cultures indiqués, 2. Pour éviler d'éventuels couris-circuits, assurez-vous que la coupe des cables a été fait propement- Pliez le fil lumineux de la gauche vers la droite et, après cela, couper le cable de cuivre qui bords.

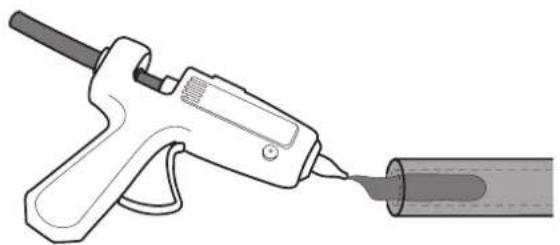

2. Couvir la fin du fil et lumineux avec un bouchon qui est inclus, le sceller avec du silicone, l'attacher avec une bride (non inclus) pour son totallement isolation. L'autre extréme du fil lumineuse peut être relié par un cable d'alimentation (inclus), qui a été également scellée pour有關ir la parfaitité.

123

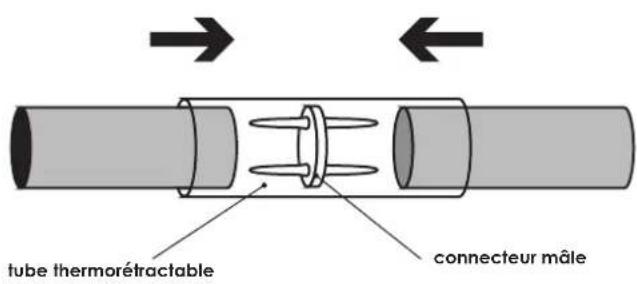

CONNEXION AVEC DE CONNECTEUR SIMPLE ENTRE LES FLEXILIGHT

1. Coupe une section de 7 cm du tube thermoretractable, au moins, et le placer dans l'un des fils.

2. Entre les broches du connecteur simple à l'intérieur du cable du filt lumineux.

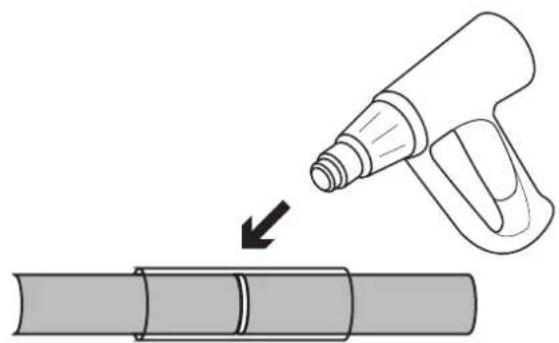

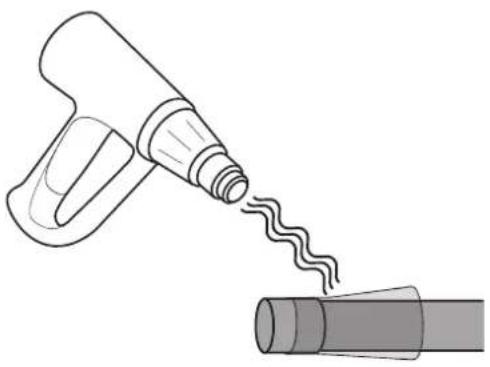

3. Centre le tube thermoretractable avec le connecteur simple et appliquer de la chaleur jusqu'à ce qu'il reste complètement étanche.

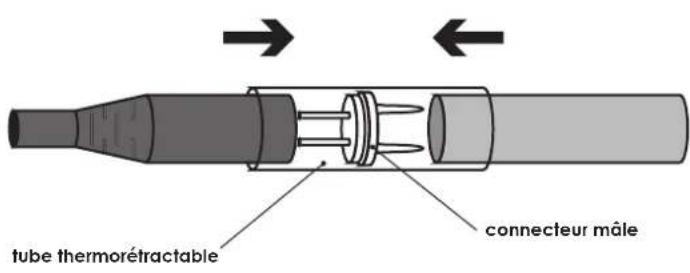

COMMENT CONNECTER LE CABLE D'ALIMENTATION

1. Assurez-vous que le fil lumineux, qui va etre manipulé, ne es pas connecle à l'électricité.
2. Entrez le connecteur avec le maje de broches dans le fil lumineux dans sa position droite.

3. Placer le tube thermoretractable sur le fil lumineux.

4. Entrez l'autre filet lumineux dans le connecteur, assurez-vous que le connecteur a fixe dans laonne position a I'intérieur du filt lumineux.

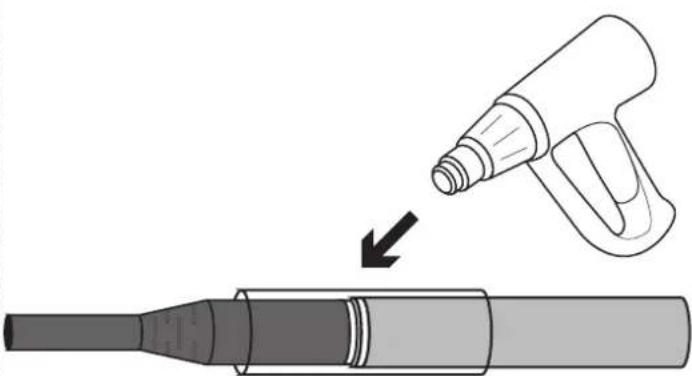

5. Une fois tous les deux il yaéroit fixe, appliquez un peu de chaleur si vous aviez utilisé un tube rétractable avec du silicone.
6. Les connecteurs et les joints font face à une limite de pression.

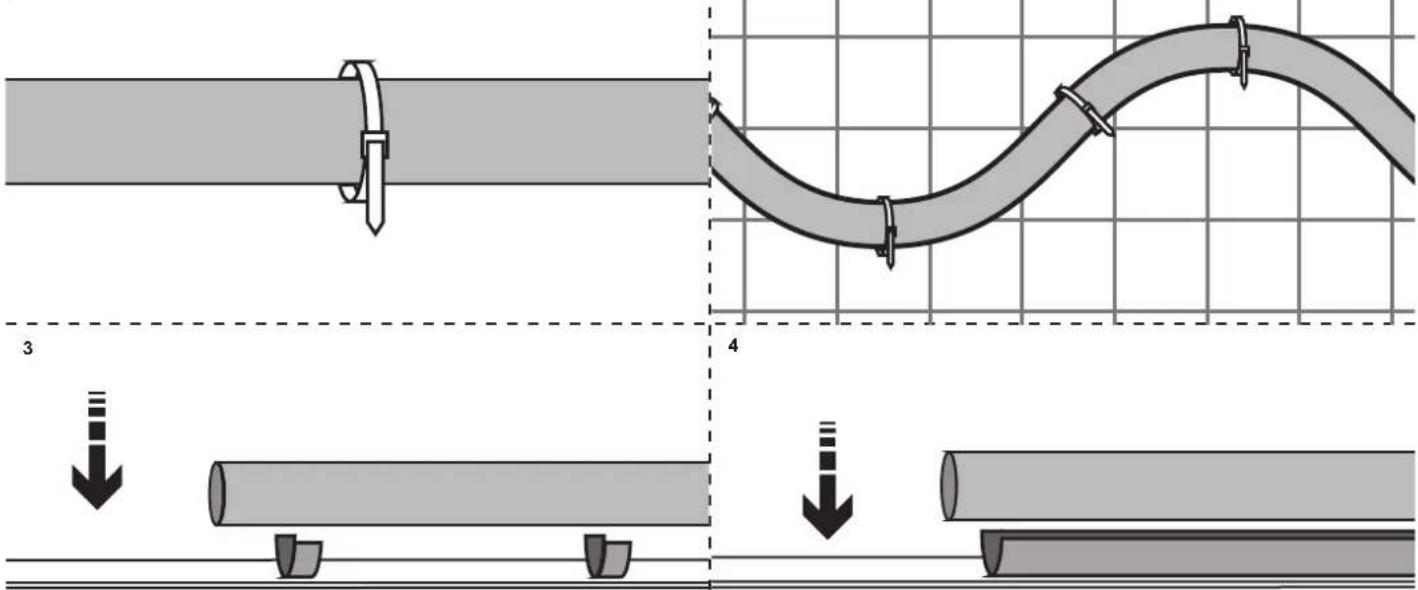

Fabrication du moule avec le cable de fer ou de la barre en fonction de sa conception.
- Utilisez les brides pour fixer le filt lumineux à l'intérieur du cable.
Il est parfait pour l'oeuvre et I'éclairage des bâliements.

2. GRILLAGE EN ACIER

• Tout d'abord faire la conception dans sa toille actuelle sur papier.
• Placez le grillage d'acier sur le design, fixer le filt lumineux sur le grillage avec des moyeu xelon son dessin.
  Il est partifait pour I'oeuvre.

3. CLIPS DE FIXATION

• Réglez le clip de fixation avec des cordes dans les surfaces en bois, avec de la colle ou du ruban adhésif double-face, selon son design.

• Pour faire des figures carrees ou reclangulaires, utilisez le clip de fixation approprié et, reglez-le avec des cordes.

• Vous pouvez l'utiliser sur les surfaces en bois, métal, etc il est parfait pour les grands projects d'éclairage.

4. CABLE CONDUIT

• Réglez le conduit de cable sur une surface de verre avec le bouchon double face ou l'attacher sur des surfaces de bois.
• Poussez le fillet lumineux dans le conduit.
• Il est parfait pour la decoration droite ligne.

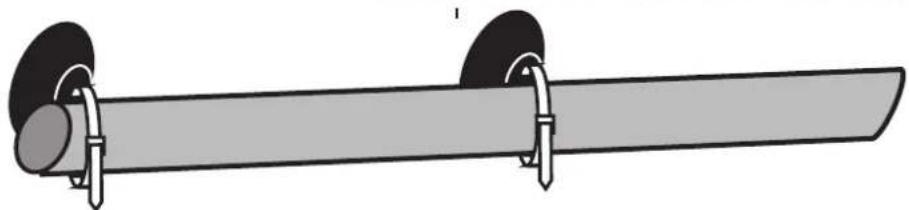

5. VENTOUSES

Fixer les ventouses sur la surface en verre ou en métal avec de la collé.
- Utilisez les moyeu x pour fixer le filt lumineux a la ventouse.
Il est adapté à des surfaces de verre ou de métal.

1

5

1

Localisez la section de fil de réparation.

2

Coupez un morceau de fil de fer Sceller les extrémilés avec du silicone.

4

3

Insérer un nouveau connecteur métal entrant dans les trous des fil metalliques dans l'axe du fil.

Entrez un psy par une extrémité du fil pour la fermetre ultérieure.

ATTENTION!

ASSUREZ-VOUS QUE LA POLARITE ET LA DIRECTION DE LA PUISSANCE SONT CORRECT.

6

5

Passez a joindre les deux extrémités du fil à travers le connecteur.

Introduire le psy sur le plateau des deux sections de fil.

7/8

Répétez ce processus sur les extrémités des sections à replacer.

12

Set mèches la structure du moyen.

ACCESORIOS
