| Type de produit | Tiroir chauffant alimentaire |
| Marque | Fulgor Milano |
| Modèle | LWD 15 ME |
| Dimensions (L x P x H) | 560 x 595 x 145 mm |
| Poids approximatif | 15 kg |
| Alimentation électrique | 220-240 V ~ 50 Hz |
| Température maximale | 75 °C |
| Capacité de charge maximale | 10 kg |
| Fonctions | Décongélation, Levée de pâte (25-30 °C), Chauffe-plat (40-60 °C), Cuisson lente (60 °C) |
| Type de ventilation | Air chaud forcé avec résistance de réchauffage |
| Type de commande | Bouton rotatif avec interrupteur marche/arrêt et voyant rouge |
| Matériau du bandeau frontal | Acier inoxydable |
| Matériau du compartiment interne | Acier avec base en verre |

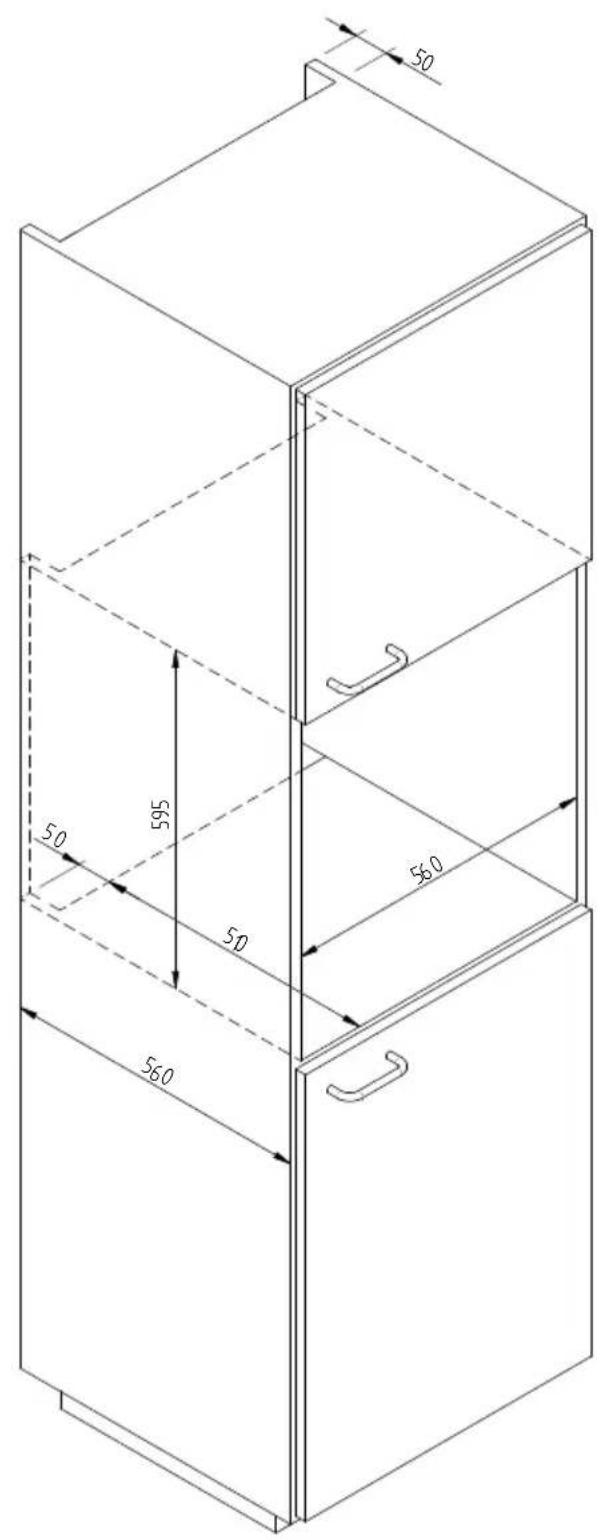

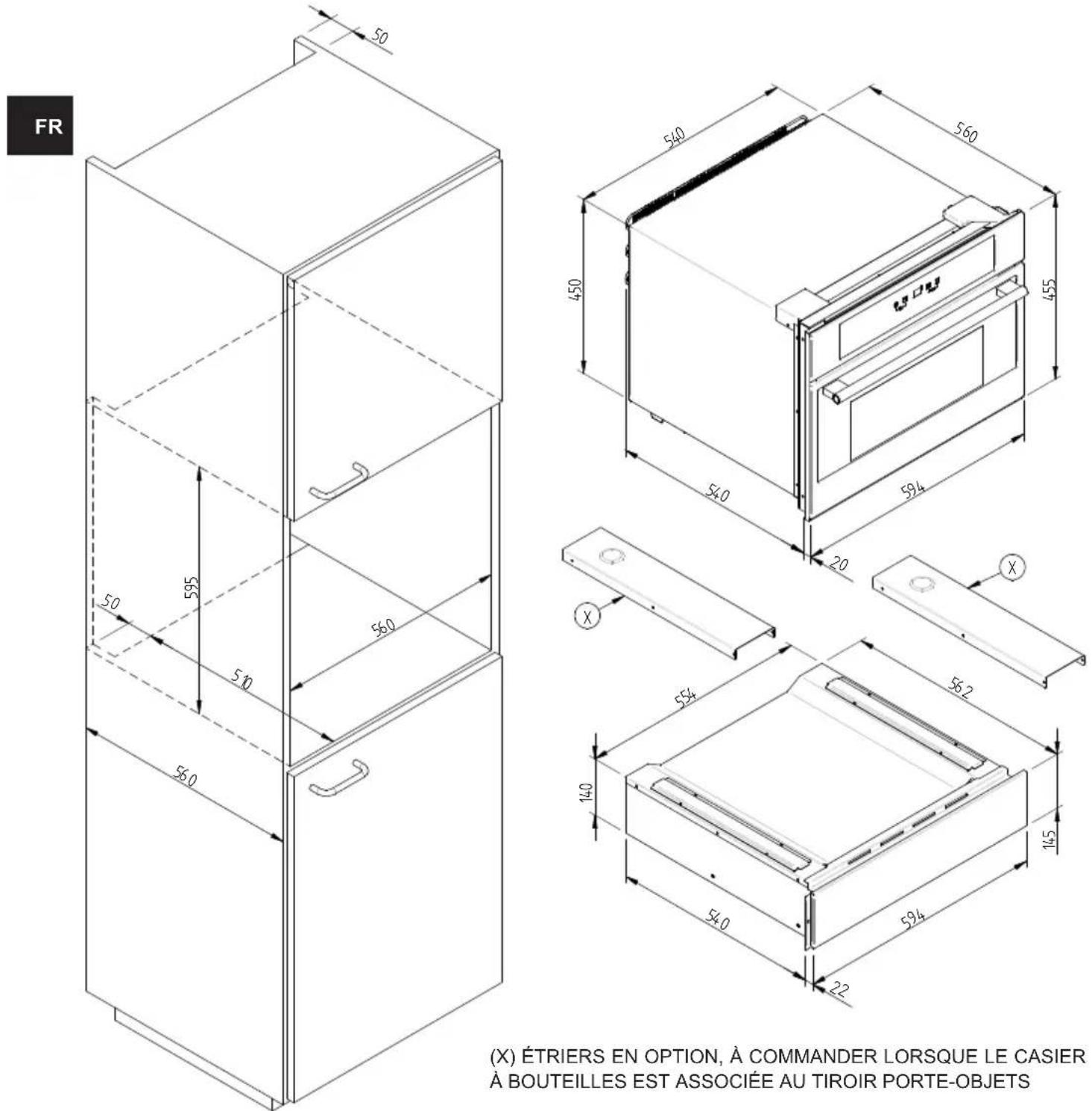

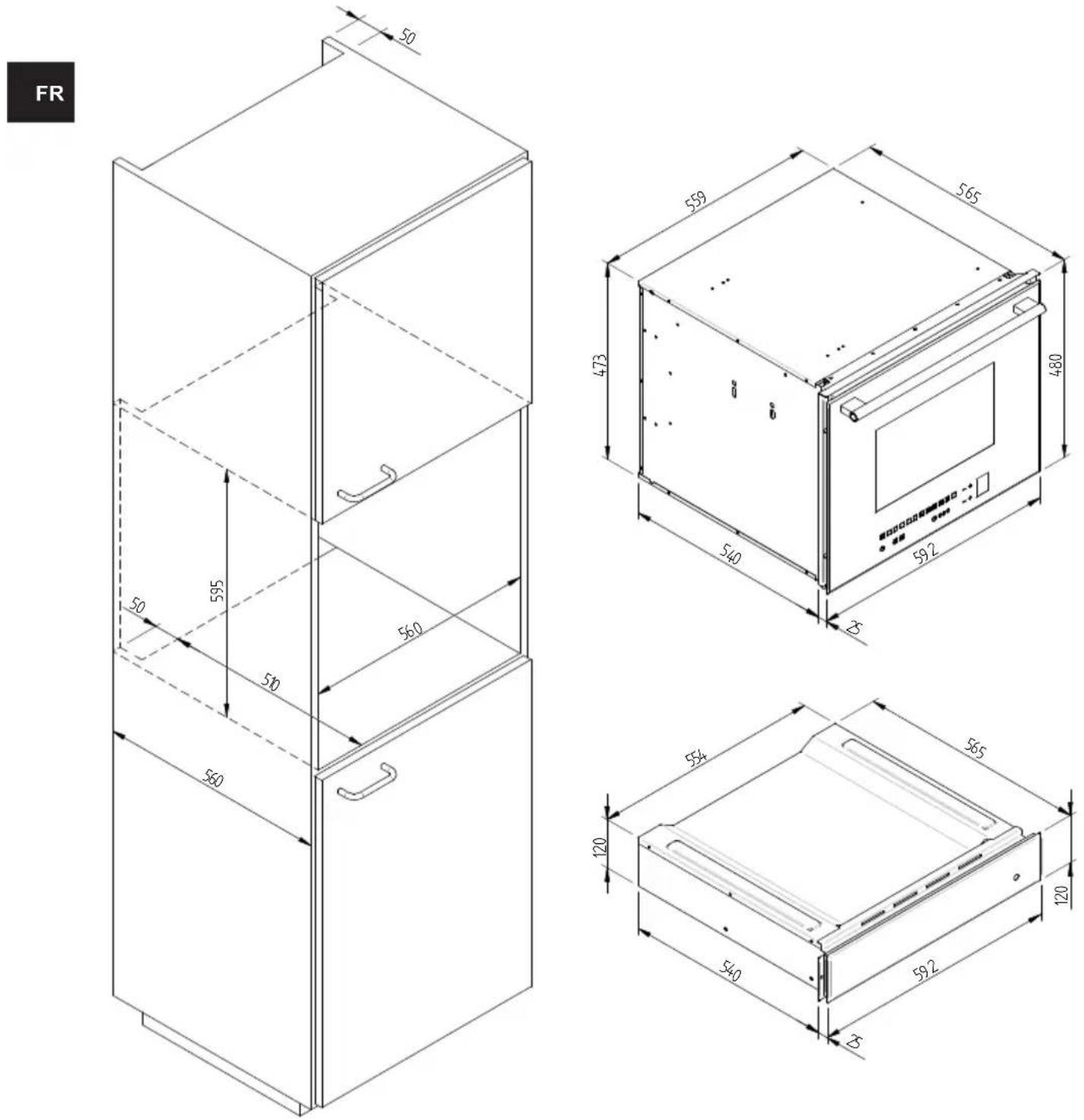

| Installation | Encastrable, dimensions d'encastrement 560 x 595 x 145 mm |
| Entretien | Nettoyage avec chiffon humide ; ne pas utiliser de nettoyeur vapeur ni de produits abrasifs |
| Sécurité | Mise à la terre obligatoire ; température de surface jusqu'à 75 °C ; ne pas obstruer les ouvertures de ventilation |
| Réparabilité | Réparations exclusivement par le service après-vente agréé ; utilisation de pièces détachées d'origine |
| Informations générales | Usage domestique ; conforme aux directives CE ; ne pas utiliser pour chauffer les locaux |
FOIRE AUX QUESTIONS - LWD 15 ME Fulgor Milano
Questions des utilisateurs sur LWD 15 ME Fulgor Milano
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Tiroir chauffant alimentaire au format PDF gratuitement ! Retrouvez votre notice LWD 15 ME - Fulgor Milano et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil LWD 15 ME de la marque Fulgor Milano.
MODE D'EMPLOI LWD 15 ME Fulgor Milano

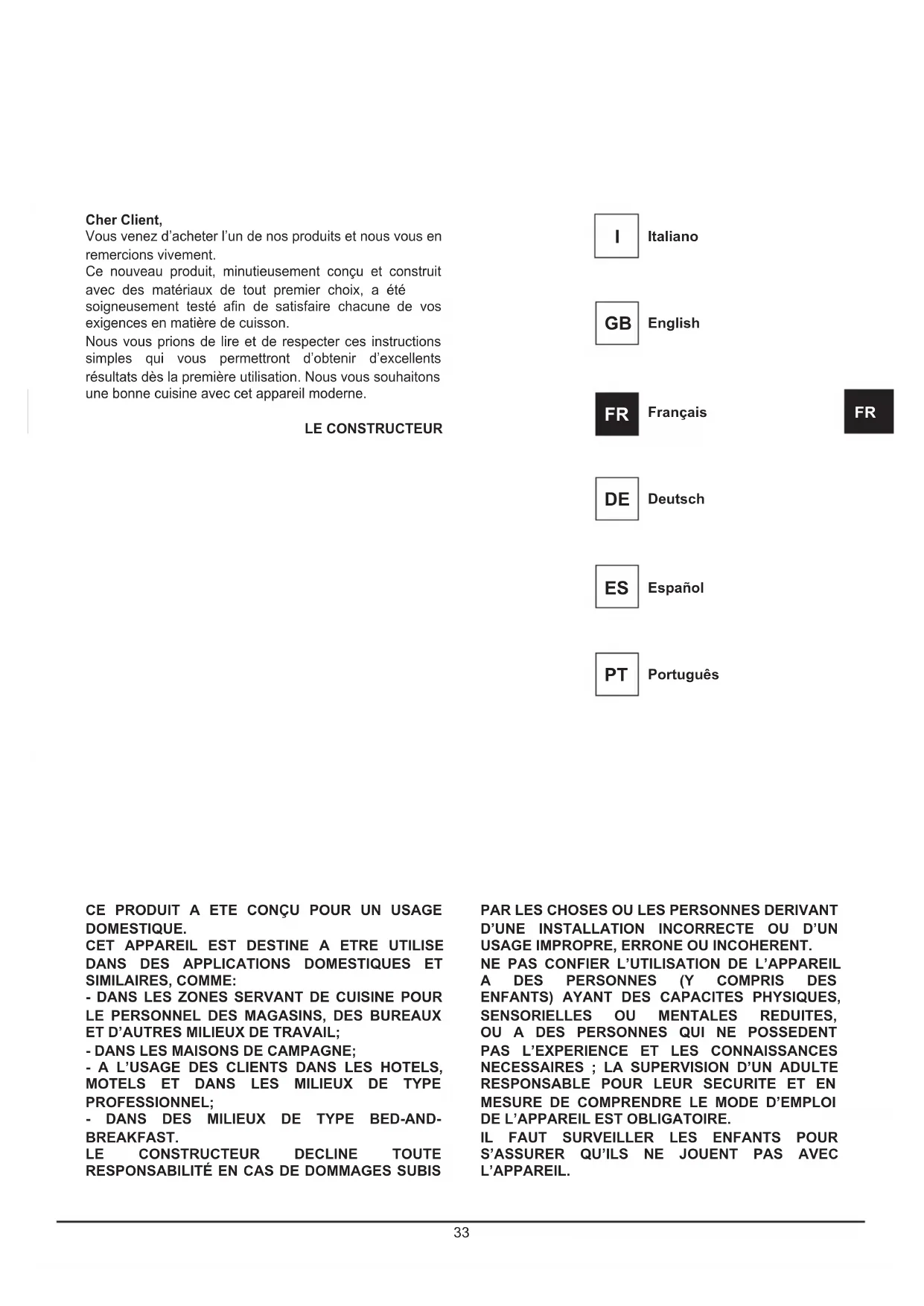

Vous venez d'acheter l'un de nos produits et nous vous en remercions vivement.
Ce nouveau produit, minutieusement conçu et construit avec des matériaux de tout premier choix, a été soigneusement testé afin de satisfaire chacune de vos exigences en matière de cuisson.
Nous vous prions de lire et de respecter ces instructions simples qui vous permettront d'obtenir d'excellents résultats dès la première utilisation. Nous vous souhaitons une bonne cuisine avec cet appareil moderne.
LE CONSTRUCTEUR
CE PRODUIT A ETE CONÇU POUR UN USAGE DOMESTIQUE.
CET APPAREIL EST DESTINE A ETRE UTILISE DANS DES APPLICATIONS DOMESTIQUES ET SIMILAIRES, COMME:
- DANS LES ZONES SERVANT DE CUISINE POUR LE PERSONNEL DES MAGASINS, DES BUREAUX ET D'AUTRES MILIEUX DE TRAVAIL;
- DANS LES MAISONS DE CAMPAGNE;
- A L'USAGE DES CLIENTS DANS LES HOTELS, MOTELS ET DANS LES MILIEUX DE TYPE PROFESSIONNEL;
- DANS DES MILIEUX DE TYPE BED-AND-BREAKFAST.
LE CONSTRUCTEUR DECLINE TOUTE RESPONSABILITÉ EN CAS DE DOMMAGES SUBIS
PAR LES CHOSES OU LES PERSONNES DERIVANT D'UNE INSTALLATION INCORRECTE OU D'UN USAGE IMPROPRE, ERRONE OU INCOHERENT.
NE PAS CONFIER L'UTILISATION DE L'APPAREIL A DES PERSONNES (Y COMPRIS DES ENFANTS) AYANT DES CAPACITES PHYSIQUES, SENSORIELLES OU MENTALES REDUITES, OU A DES PERSONNES QUI NE POSSEDENT PAS L'EXPERIENCE ET LES CONNAISSANCES NECESSAIRES ; LA SUPERVISION D'UN ADULTE RESPONSABLE POUR LEUR SECURITE ET EN MESURE DE COMPRENDRE LE MODE D'EMPLOI DE L'APPAREIL EST OBLIGATOIRE.
IL FAUT SURVEILLER LES ENFANTS POUR S'ASSURER QU'ILS NE JOUENT PAS AVEC L'APPAREIL.
INDICE
- PRECAUTIONS D'EMPLOI 35
- INSTRUCTIONS POUR L'ELIMINATION 35
3 PRECAUTIONS DE SECURITE 35 - DESCRIPTION DE L'APPAREIL 37
- AVANT L'UTILISATION 37
- PANNEAU DE CONTROLE 37
- TIROIR CHAUFFE-VAISSELLE 38
- DÉCONGÉLATION 38
- LEVÉE 38
- CHAUFFE-PLAT 38
- CUISSON LENTE 39
- NETTOYAGE ET ENTRETIEN 40
- QUE FAIRE EN CAS DE PANNE? 40
- INSTALLATION DE L'APPAREIL 40
INSTRUCTIONS POUR L'UTILISATEUR:
elles comprennent les recommandations pour l'utilisation, une description des commandes ainsi que les procédures correctes pour le nettoyage et le soin de l'appareil.
elles sont réservées au technicien qualifié qui s'occupera de l'installation, de la mise en marche et des essais de l'appareil.
1. PRECAUTIONS D'EMPLOI
Le présent manuel fait partie intégrante de l'appareil. Prenez-en soin et conservez-le à portée de main pendant toute la durée de vie du tiroir chauffe-vaisselle. Avant d'utiliser l'appareil, on recommande de lire le présent manuel et toutes les informations qu'il contient. L'installation doit être confiée à du personnel qualifié, conformément aux normes appropriées. Cet appareil est conçu pour un usage domestique et il est conforme aux directives CE actuellement en vigueur. Le producteur décline toute responsabilité en cas d'utilisations différentes de celles indiquées ci-dessus.
Conservez toujours ces instructions d'utilisation à portée de main et remettez-les au futur utilisateur éventuel en cas de cession de l'appareil!
N'utilisez pas l'appareil pour chauffer les locaux. Des objets facilement inflammables placés à proximité risqueraient de prendre feu suite à l'augmentation de la température.
N'abandonnez jamais les résidus de l'emballage dans la maison. Séparez les différents matériaux de l'emballage par type et remettez-les au centre d'élimination le plus proche.
Les étiquettes appliquées sur cet appareil sont conformes à la directive 2002/96/CEE Waste electrical and electronic equipment (DEEE) (récupération du matériel électronique et électrique de rebut). La présente directive contient les normes qui règlementent la collecte et le recyclage dans toute l'union européenne des appareillages devenus inutilisables.
N'obstruez jamais les ouvertures et les fentes prévues pour l'aération et la dispersion de la chaleur.
La plaque des données contenant les données techniques, le numéro de série et la marque est appliquée dans une position visible sur le bloc chauffant. N'enlevez jamais l'étiquette des données.
N'utilisez jamais de paillettes abrasives, métalliques ni des racloirs acérés risquant d'endommager la surface. Si nécessaire, utilisez des produits standard non abrasifs à l'aide d'outils en bois ou en plastique. Rincez soigneusement et séchez avec un chiffon doux ou une peau de chamois.
2. INSTRUCTIONS POUR L'ELIMINATION
- Notre politique de sauvegarde de l'environnement
Nos produits sont généralement emballés avec des matériaux non polluants, non nocifs pour l'environnement et recyclables. On demande aux utilisateurs de collaborer, en éliminant les emballages de manière inadéquate. Contactez votre revendeur ou les organisations locales compétentes pour demander les adresses des structures de collecte, de recyclage et d'élimination.
Ne jetez jamais l'ensemble ou une partie de l'emballage dans les environs. Les parties de l'emballage et en particulier les sachets en plastique représentent un risque d'étouffement pour les enfants.
Votre ancien appareil doit lui aussi être éliminé de façon adéquate.
Important: remettez l'appareil à l'organisation locale autorisée à collecter les appareils mis au rebut. Une élimination correcte permet une récupération intelligente de matériel de valeur.
Les appareils qui ne sont plus utilisés doivent être débranchés du secteur d'alimentation et il faut enlever tous les fils électriques conducteurs, de manière à ce qu'ils ne représentent pas un danger pour les enfants.
3. PRECAUTIONS DE SECURITE
Les normes de sécurité inhérentes aux appareillages électriques ou au gaz et aux fonctions de ventilation figurent dans les instructions d'installation. Dans votre intérêt et à titre de sécurité personnelle, tous les appareillages électriques doivent, comme l'exige la Loi, être exclusivement installés et réparés par du personnel qualifié. Conformément aux normes appropriées, nos installateurs qualifiés peuvent garantir un travail bien fait. Les appareillages à gaz ou électriques doivent toujours être débranchés par du personnel dûment expérimenté. Avant de brancher l'appareil sur le réseau électrique, comparez les données de raccordement (tension et fréquence) indiquées sur la plaque des données avec ceux du réseau électrique local. Ces données doivent absolument coïncider si l'on souhaite éviter que l'appareil ne subisse des dégâts. En cas de doutes, consultez votre électricien de confiance.
La sécurité électrique de l'appareil n'est garantie que s'il est raccordé à un conducteur règlementaire de mise à la terre. Le producteur ne répond pas des dommages provoqués par un manque ou une interruption du conducteur de mise à la terre (par ex. une électrocution).
L'appareil doit être monté et raccordé par un électricien spécialisé. Dans ce cas, adressez-vous à un électricien spécialisé connaissant les normes locales et les normes complémentaires promulguées par la société locale et en mesure d'exécuter les travaux dans le respect de ces règlements. Le producteur n'assume aucune responsabilité en cas de dommages provoqués par un montage incorrect ou par un branchement non conforme de l'appareil.
FR
AVERTISSEMENT! N'utilisez l'appareil que s'il a été correctement encastré. C'est le seul moyen d'éviter le contact avec les éléments sous tension.
AVERTISSEMENT! N'ouvrez jamais la carcasse de l'appareil.
En cas de contact avec les éléments sous tension ou si vous modifiez la structure électrique et mécanique, des situations dangereuses pour l'utilisateur peuvent se créer et le bon fonctionnement de l'appareil peut être compromis.
AVERTISSEMENT! Ne conservez pas de récipients en plastique ni des objets inflammables dans l'appareil, ces objets risquent en effet de fondre ou de prendre feu lorsque vous allumerez le chauffe-vaisselle. DANGER D'INCENDIE!
AVERTISSEMENT: N'OUBLIEZ JAMAIS QUE LA PEAU DES ENFANTS EST TRES DELICATE ET DONC PLUS SENSIBLE AUX HAUTES TEMPERATURES. IL FAUT DONC EVITER QU'ILS NE JOUENT AVEC L'APPAREIL CAR CELUI-CI POURRAIT COMMENCER A CHAUFFER SI ON L'ALLUME PAR ERREUR : DANGER DE BRULURES!
AVERTISSEMENT: LE COMPARTIMENT INTERNE DE L'APPAREIL PEUT ATTEINDRE DES TEMPERATURES JUSQU'A 75° C SUIVANT LA TEMPÉRATURE SÉLECTIONNÉE ET LA PÉRIODE DE FONCTIONNEMENT. UTILISER, SI NÉCESSAIRE, DES GANTS DE CUISINE POUR EXTRAIRE LA VAISSELLE DU TIROIR.
CET APPAREIL A UNIQUEMENT ETE CONÇU POUR L'USAGE DOMESTIQUE ! VEILLER A NE PAS ENDOMMAGER L'APPAREIL NI A CREER D'AUTRES SITUATIONS DANGEREUSES, EN RESPECTANT LES INSTRUCTIONS SUIVANTES :
- Ne vous appuyez pas et ne vous asseyez pas sur le tiroir lorsqu'il est ouvert, car vous risquez d'endommager les glissières télescopiques. La portée maximale du tiroir est de 10kg.
NETTOYAGE:
- N'utilisez jamais de nettoyeur à vapeur. La vapeur pourrait en effet atteindre les éléments sous tension et
provoquer des courts-circuits. La précision de la vapeur risque également d'endommager de façon permanente les surfaces et les éléments de l'appareil: le constructeur décline toute responsabilité en cas de dommages de ce type.
- On recommande de suivre les instructions concernant le nettoyage figurant au paragraphe « Nettoyage et Entretien ».
RÉPARATIONS:
- ATTENTION! Les travaux de montage, d'entretien ou de réparation doivent exclusivement être effectués par du personnel spécialisé. Les travaux d'installation, d'entretien ou de réparation non conformes peuvent représenter des dangers pour l'utilisateur; dans ce cas, le constructeur décline toute responsabilité.
- ATTENTION! Seul le Service d'Assistance autorisé par le constructeur est autorisé à effectuer des réparations sur l'appareil durant la période de garantie; dans le cas contraire, le droit à la garantie tombet en cas de dommages successifs.
- ATTENTION! Avant d'effectuer les travaux d'installation et d'entretien ou de réparation, débranchez l'appareil du réseau.
L'appareil n'est effectivement débranché du réseau que si:
- le fusible du circuit domestique s'est déclenché. - la fiche de l'appareil est débranchée du réseau: - pour débrancher l'appareil du réseau, ne tirez pas sur le câble d'alimentation, mais extraire manuellement la fiche de la prise.
AVERTISSEMENT! Le producteur décline toute responsabilité en cas d'accidents ou de dommages provoqués par la non conformité aux susdites normes ou par l'altération ne serait-ce que d'une seule partie de l'appareil et par l'utilisation de pièces de rechange non originales.
4. DESCRIPTION DE L'APPAREIL

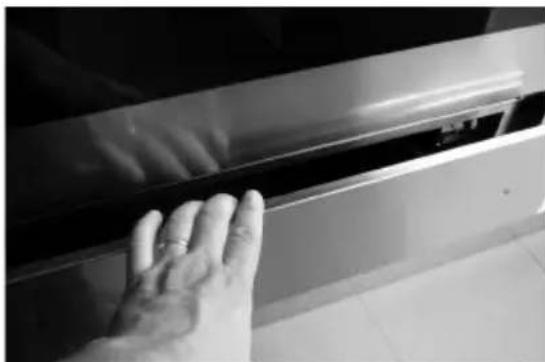

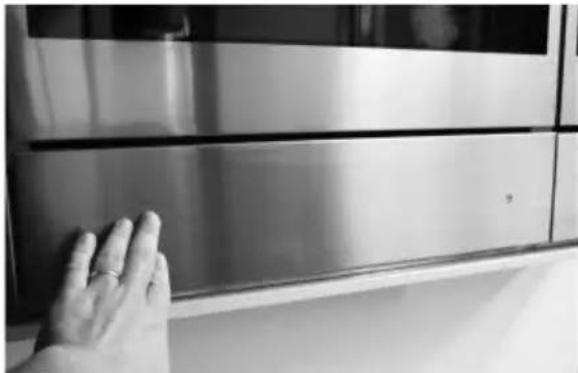

4.0 OUVERTURE DU TIROIR
Pour ouvrir le tiroir, appuyer sur la partie frontale de ce dernier.
puis saisir le tiroir
et tirez-le vers vous, jusqu'à ce qu'il s'ouvre complètement.
4.1 FERMETURE DU TIROIR
Pour fermer le tiroir, accompagnez-le en fermeture, et appuyez sur la partie frontale jusqu'à l'enclenchement. Enlevez la main.
4.2 L'appareil est muni d'un système de ventilation à air chaud. Un ventilateur distribue de façon optimale la chaleur de la résistance de réchauffage à l'intérieur du tiroir.
Le thermostat permet de déterminer et de contrôler la température souhaitée pour la vaisselle introduite.
La circulation de l'air réchauffe la vaisselle de manière uniforme et rapide.
Une grille de protection empêche le contact accidentel avec les résistances de réchauffage et le ventilateur.
5. AVANT L'UTILISATION
N'abandonnez jamais les résidus de l'emballage dans la maison. Séparez le matériel résiduel de l'emballage par type et
remettez-le au centre d'élimination le plus proche.
Avant d'utiliser l'appareil pour la première fois, nettoyez-le avec un chiffon humide puis séchez-le soigneusement tel qu'on le décrit au chapitre « Nettoyage et entretien ». Chauffez le tiroir vide pendant au moins 2 heures.
Pour cela, réglez la température à 75° C. Durant cette période de réchauffage, veillez à ce que la cuisine soit bien aérée.
Les éléments en métal ont été traités avec un produit de protection adéquat.
Ce produit pourrait être la cause de mauvaises odeurs lors du premier réchauffage du tiroir. Ces odeurs et les éventuelles fumées disparaissent rapidement et elles ne sont pas dues à un branchement non conforme ou à un défaut de l'appareil.

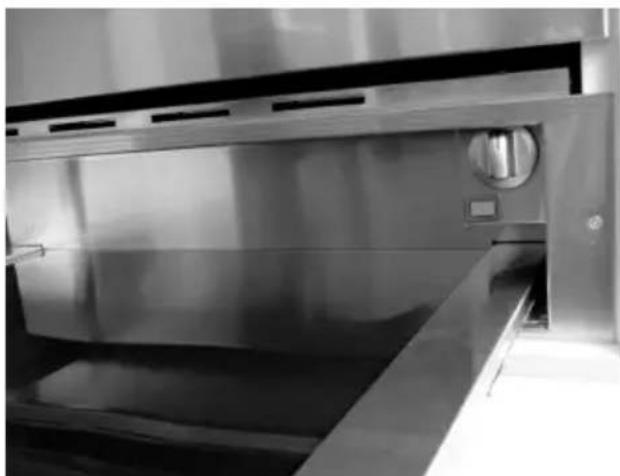

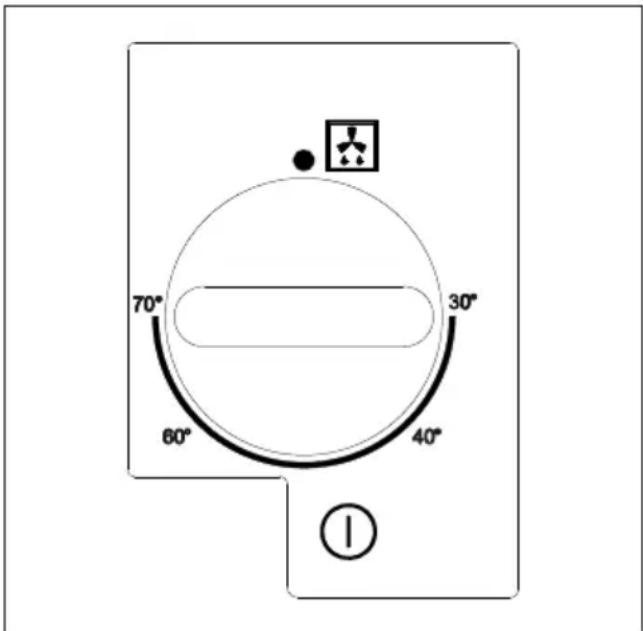

6. PANNEAU DE CONTROLE
Ouvrez le tiroir. Tournez le bouton en sélectionnant la température souhaitée, puis enfoncez le bouton rouge. Le voyant rouge du bouton s'allumera et restera allumé pendant toute la durée du fonctionnement. Pour mettre l'appareil hors tension, tournez la poignée sur 0 et enfoncez le bouton. Le voyant rouge s'éteindra.
FR
7.2 Temps de réchauffage
Différents facteurs influencent les temps de réchauffage:
- matériel et épaisseur de la vaisselle;
- quantité de vaisselle chargée;
- disposition de la vaisselle chargée;
- sélection de la température.
Il est donc impossible de fournir des indications absolues. En réglant la température sur 60° C et pour obtenir un réchauffage homogène, on peut tenir compte des valeurs indicatives suivantes:
| VAISSELLE TEMPS (MIN) | |
| VAISSELLE POUR 6 PERSONNES | 30-35 |
C'est l'expérience pratique qui vous enseignera quelles sont les sélections optimales pour vos exigences.
8. DÉCONGÉLATION
La fonction de décongélation utilise uniquement la ventilation forcée sans aucun élément chauffant actif.
Procédure
- Appuyez sur le bouton ON / OFF pour activer le ventilateur interne.
- Tourner le bouton sur la position décongélation.
9. LEVÉE
La fonction de levée maintient la température du tiroir entre 25° et 30°.
Procédure
- Préchauffer le tiroir pendant 5 minutes en tournant le bouton sur 30°C.
- Placer la pâte au centre du tiroir après l'avoir enveloppé dans un torchon légèrement humide.
10. CHAUFFE-PLAT
Aliments conseillés pour être laissés au chaud : viande, poulet, poisson, sauces, légumes, garnitures et soupes.
- Pour éviter que les aliments ne débordent dans le tiroir, ne pas remplir excessivement les plats.
- Disposer les plats dans le tiroir et fermer ce dernier avec précaution afin d'éviter que les éventuels liquides ne sortent.
- Il est conseillé de ne pas réchauffer les aliments pour des intervalles de temps supérieurs à une heure afin d'éviter que ceux-ci ne perdent leurs substances nutritives.
- Couvrir les aliments humides et liquides avec un couvercle ou une pellicule résistant aux températures élevées. De cette manière, on évite que l'humidité ne s'échappe, que de la condensation ne se forme et dépose de l'humidité hors des plats.
- Ne pas couvrir les aliments rôtis ou les frites qui doivent rester croustillants. Tenir ces plats au chaud avec des températures élevées.
Procédure
- Placer les plats dans le tiroir.
- Allumer le tiroir et mettre le thermostat entre 40°C et 60°C en fonction de la température souhaitée et préchauffer l'appareil pendant 10 minutes.
- Mettre la nourriture dans les plats préchauffés.
- Refermer le tiroir. Le voyant lumineux de ON reste allumé et l'appareil chauffe.
Désactivation
Mettre le bouton en position OFF. Extraire les plats du tiroir à l'aide d'un chiffon ou de maniques.
Remarque: Ne jamais transférer la vaisselle chaude directement du plan de cuisson chaud à la base en verre du tiroir thermique. Le fond en verre peut être endommagé.
11. CUISSON LENTE
La fonction de cuisson lente est idéale pour cuire la viande tendre qui doit s'avérer peu cuite ou saignant. Grâce à ce mode de cuisson, la viande est encore rose à l'intérieur. Cependant, ceci ne signifie pas que la viande est crue ou peu cuite.
En plus de retenir les jus dans la viande, cette fonction permet de maintenir la viande chaude plus facilement.
Vaisselle adaptée à l'utilisation : en verre, porcelaine ou céramique avec couvercle.
Procédure
- Préchauffer le tiroir chauffe-plat avec la vaisselle choisie préalablement, au niveau maximum pendant 15 minutes.
-
Faire chauffer du beurre ou de l'huile dans un plat. Laisser la viande rissoler pendant le temps indiqué dans le tableau puis remettre le tout immédiatement dans la casserole préchauffée en recouvrant avec le couvercle.
-
Mettre le thermostat sur 60°C pour le temps nécessaire à terminer la cuisson.
Mises en garde pour la cuisson lente
- Utiliser uniquement de la viande fraîche et en parfaite condition.
- Eliminer, avec soin, les zones de graisse.
- Les parties charnues ne doivent pas être nécessairement retournées.
- Une fois la cuisson terminée, il est possible de couper la viande ; il n'est pas nécessaire de la laisser reposer.
- Avec la cuisson lente, la viande n'est pas chaude comme la viande cuite traditionnellement ; il est conseillé, pour les 20-30 dernières minutes de cuisson de remettre aussi les assiettes dans le tiroir chauffe-plat, dans la partie gauche.
- Servir la viande avec des sauces très chaudes.
- Si on souhaite maintenir la viande chaude une fois que la cuisson est terminée, mettre le bouton du thermostat entre 40°C et 60°C. Les petites pièces de viande peuvent être maintenues chaudes pendant 45 minutes et les plus grandes pendant deux heures.
Tableau
La fonction de cuisson lente est adaptée à toutes les pièces tendres de bœuf, porc, veau, agneau, gibier et volaille. Le temps initial pour faire rissoler la viande et la suite de la cuisson dépendent des dimensions des tranches de viande.
Les paramètres de temps se réfèrent au cas où la viande est reposée dans un plat avec du beurre et de l'huile déjà chaude.
| Plat Rissolage initial Poursuite de la cuisson dans le | tiroir | |
| Petites tranches de viande | ||
| Languettes de viande environ 1-2 minutes | 20-30 minutes | |
| Petits steaks ou médaillons | Environ 1-2 minutes par côté | 35-50 minutes |
| Tranches de viande de dimensions moyennes | ||
| Filet (400-800g) | Environ 4-5 minutes par côté | 75-120 minutes |
| Rôti maigre (600-1000g) | Environ 10-15 minutes par côté | 120-180 minutes |
| Grandes tranches de viande | ||
| Filet (à partir de 900 g) | Environ 6-8 minutes par côté | 120-180 minutes |
| Roastbeef (1,1-2kg) | Environ 8-10 minutes par côté | 210-300 minutes |
12. NETTOYAGE ET ENTRETIEN
Le nettoyage représente généralement le seul type d'entretien nécessaire.
Attention! Avant de commencer le nettoyage, débranchez l'appareil du réseau. Retirez la fiche des prises ou désactivez le circuit d'alimentation de l'appareil.
FR
Avertissement! N'utilisez pas détergents agressifs, de produits abrasifs, d'éponges abrasives ni d'objets pointus, car ils risquent de tacher l'appareil.
Avertissement! N'utilisez jamais de jets de vapeur pour le nettoyage des parties internes de l'appareil.
12.1 Bandeau frontal et panneau de commandes
Il suffit de nettoyer l'appareil avec un chiffon humide. S'il est particulièrement sale, ajoutez deux gouttes de détergent à l'eau de nettoyage. Ensuite, séchez l'appareil avec un chiffon sec.
On peut nettoyer les bandeaux frontaux en acier inoxydable des chauffe-vaisselle avec des détergents spéciaux. Ces produits ralentissent la formation de la saleté à la surface du tiroir. Appliquez une quantité minime de produit avec un chiffon doux sur toute la surface à traiter.
12.2 Compartiment interne
Nettoyez le compartiment interne avec un chiffon humide après chaque utilisation. S'il est particulièrement sale, ajoutez deux gouttes de détergent à l'eau de nettoyage. Ensuite, séchez les surfaces avec un chiffon sec. Évitez que l'eau ne coule à travers les orifices de ventilation. Réutilisez le tiroir uniquement lorsqu'il est complètement sec.
13. QUE FAIRE EN CAS DE PANNE?
ATTENTION! Tout type de réparation ne doit être effectué que par un personnel spécialisé et diplômé. Dans le cas contraire, les réparations pourraient s'avérer dangereuses.
Les pannes suivantes peuvent être rétablies par l'utilisateur sans l'intervention du Service d'Assistance. Le vaisselle ne chauffe pas suffisamment ? Vérifiez si:
• l'appareil est sous tension;
- vous avez sélectionné la température correcte;
- les ouvertures de ventilation ont été obstruées par les assiettes ou les assiettes creuses de grandes dimensions;
- la vaisselle a été chauffée pendant une période
suffisamment longue.
Différents facteurs influencent les temps de réchauffage:
- le matériel et l'épaisseur de la vaisselle;
- quantité de vaisselle chargée;
- disposition de la vaisselle chargée;
- réglage de la température.
La vaisselle ne se réchauffe pas ? Vérifiez si:
• le ventilateur est bruyant:
- Si la casserole est en fonction, cela signifie que la résistance de réchauffage est défectueuse.
- Si le ventilateur ne fonctionne pas, cela signifie qu'il est défectueux.
- le fusible de l'installation domestique s'est déclenché.
14. INSTALLATION DE L'APPAREIL
14.1 Avant l'installation
Assurez-vous que la tension d'alimentation indiquée sur la plaque des données correspond à celle de votre réseau électrique.
Ouvrez le tiroir, enlevez tous les accessoires et le matériel d'emballage.
Attention ! Le bandeau frontal du tiroir pourrait être recouvert d'une pellicule de protection.
Enlevez la protection avec soin avant la première utilisation du tiroir chauffe-vaisselle, en commençant par le bas.
Assurez-vous que le tiroir n'est pas endommagé.
Contrôlez que le tiroir se ferme correctement. En présence de dégâts, informez le Service d'Assistance.
Le tiroir chauffe-vaisselle ne peut être encastré que sur les appareils conseillés par le producteur. Le constructeur ne garantit pas le fonctionnement correct du tiroir s'il est combiné avec des appareils non préconisés par ce dernier et décline toute responsabilité en cas de dommages provoqués par un usage impropre.
14.2 Encastrement
Avant de procéder au montage du chauffe-vaisselle et de l'appareil combiné, disposez un plan intermédiaire fixe du meuble, assurant la portée nécessaire pour les deux appareils.
L'appareil combiné est en revanche positionné sans autres plans intermédiaires directement sur le tiroir chauffe-vaisselle encastré.
Pour l'encastrement de l'appareil combiné, suivez en tout point les indications figurant dans les instructions d'utilisation et de montage correspondantes.
Les dimensions principales pour l'encastrement sont indiquées en mm et figurent sur le diagramme d'installation. Pour le montage, continuez comme suit:
- placez le tiroir du meuble de manière à ce qu'il soit
bien centré ou aligné;
- assurez-vous que le cadre adhère parfaitement au meuble;
- ouvrez le tiroir et fixez la carcasse aux parois du meuble avec les deux vis fournies.
14.3 Branchement électrique
Le branchement électrique doit être réalisé par un électricien qualifié conformément à la législation en vigueur.
Branchement électrique
Avant d'effectuer le branchement électrique, s'assurer que : - les caractéristiques de l'installation permettent de respecter ce qui est indiqué sur la plaque d'identification qui est appliquée sur le devant du four; - l'installation est munie d'un raccordement à la prise de terre conforme aux normes et aux dispositions prévues par la loi. La mise à la terre est obligatoire aux termes de la loi. Le câble ne doit en aucun cas atteindre une température supérieure de plus de 50° C par rapport à la température ambiante. Si un appareil fixe n'a pas de cordon d'alimentation et de fiche ou d'autre dispositif assurant la déconnexion du secteur, avec une distance d'ouverture des contacts permettant une déconnexion complète dans les conditions de la catégorie de surtension III, ces dispositifs de déconnexion doivent être prévus dans le réseau d'alimentation conformément aux normes d'installation. La prise ou l'interrupteur omnipolaire doit pouvoir être atteint facilement lorsque l'appareil est installé.
| CABLE TYPES AND MINIMAL DIAMETERS | |
| SASO | |
| H05RR-F 3x0,75 mm2 H | H05RR-F 3x1,5 mm2 |
| H05VV-F 3x0,75 mm2 H | H05VV-F 3x1,5 mm2 |
| H05RN-F 3x0,75 mm2 H | H05RN-F 3x1,5 mm2 |
| H05V2V2-F 3x0,75 mm2 H | H05V2V2-F 3x1,5 mm2 |
SCHÉMA DIMENSIONNEL DU TIROIR ENCASTRÉ 560 X 595 AVEC UN FOUR PAR 480

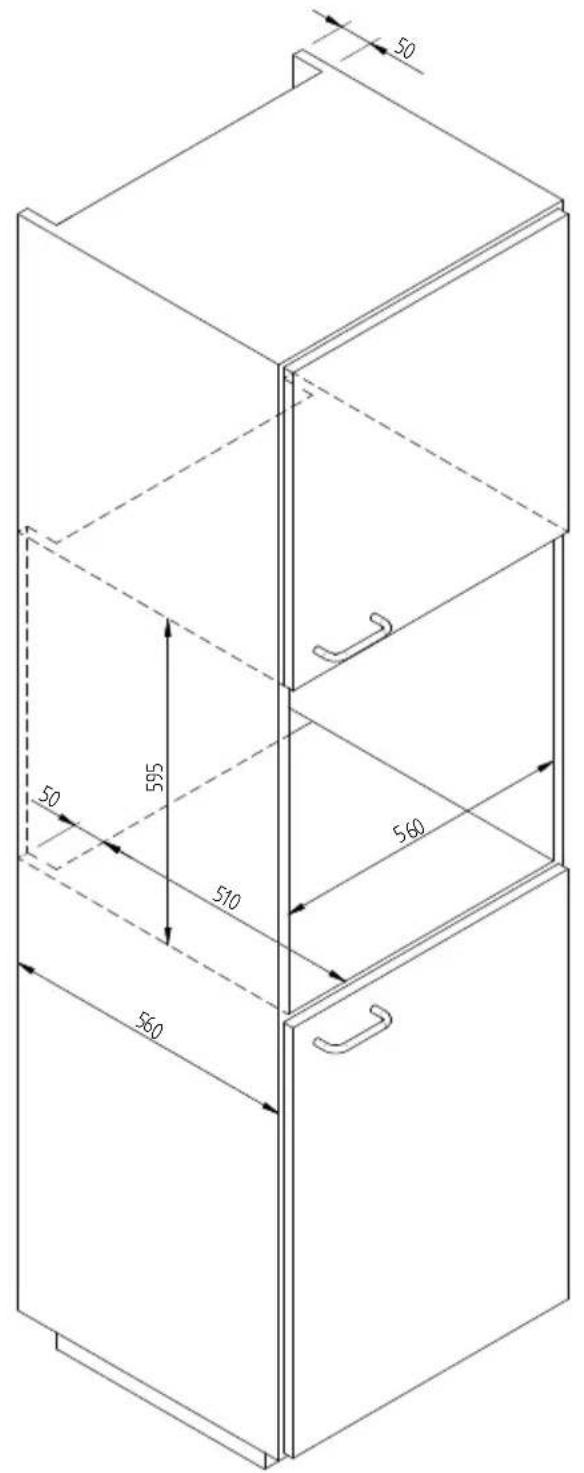

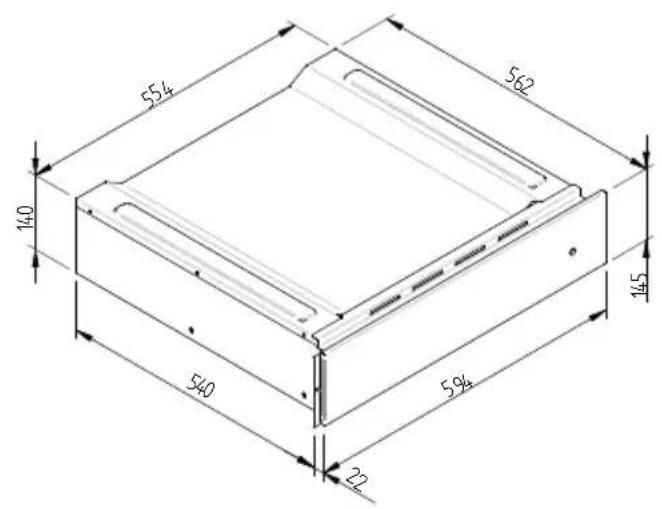

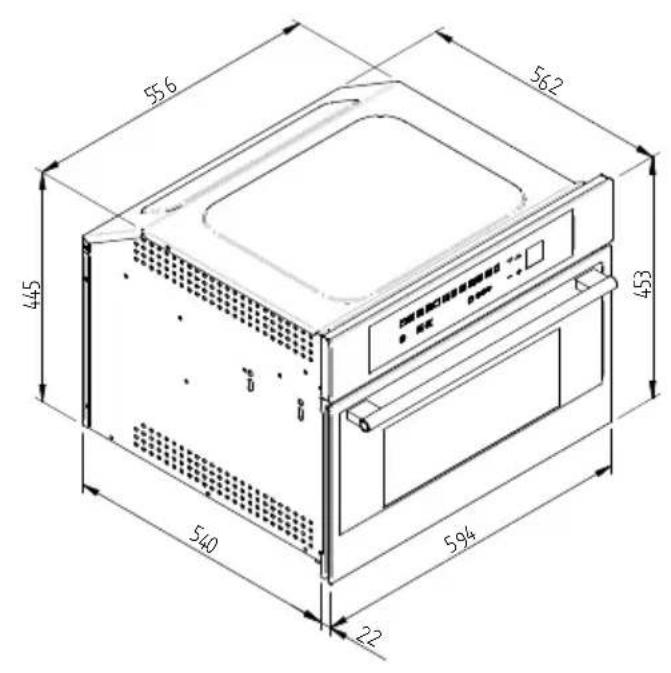

SCHÉMA DIMENSIONNEL DU TIROIR ENCASTRÉ 560 X 595 AVEC UN FOUR PAR 450
SCHÉMA DIMENSIONNEL DU TIROIR 145 ENCASTRABLE 560 X 595 AVEC CASIER A VIN DE 451
(X) ÉTRIERS EN OPTION, À COMMANDER LORSQUE LE CASIER À BOUTEILLES EST ASSOCIÉE AU TIROIR PORTE-OBJETS

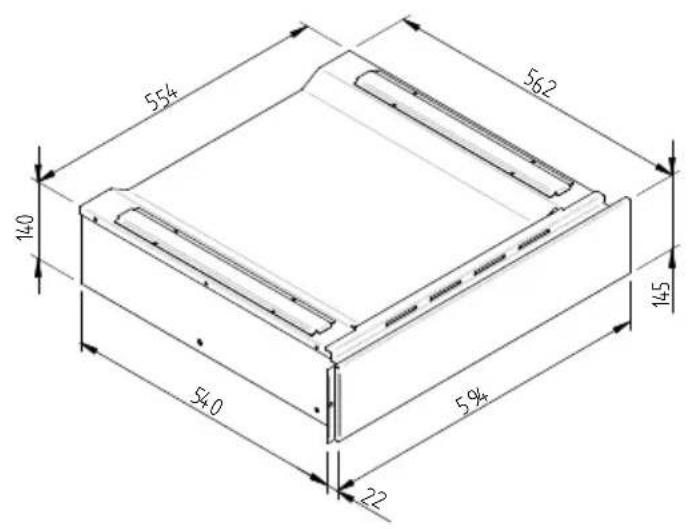

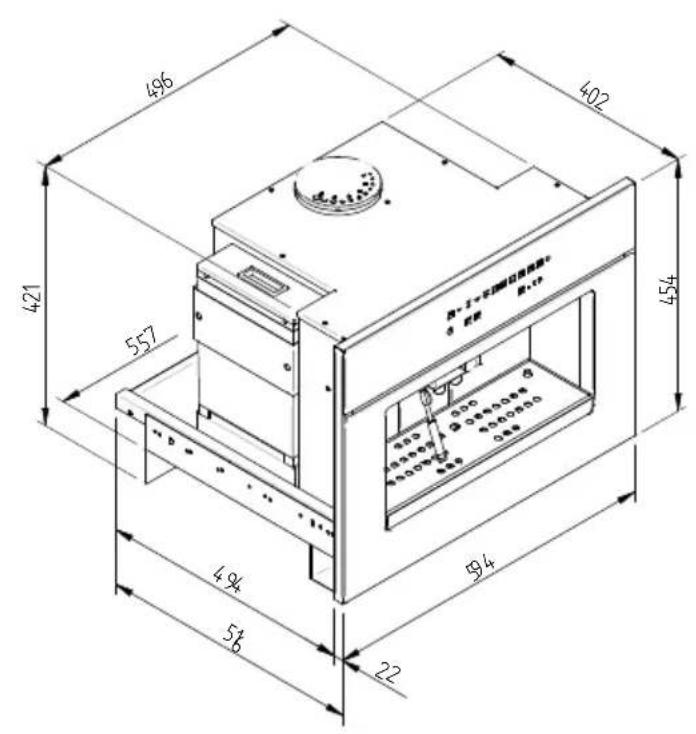

SCHÉMA DIMENSIONNEL DU TIROIR 145 ENCASTRABLE 560 X 595 AVEC PERCOLATEUR DE 454


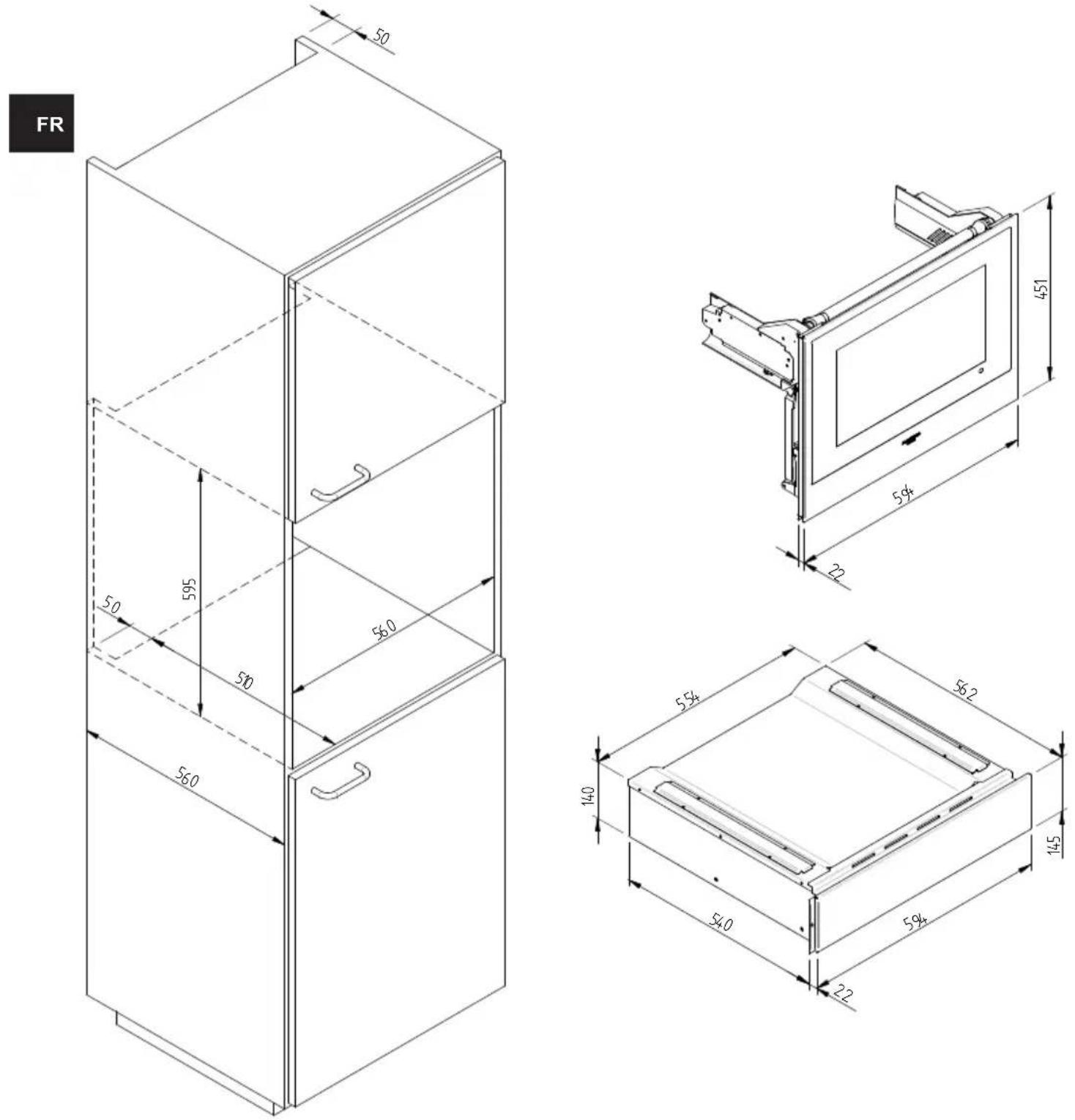

554 562 140 145 540 594 22SCHÉMA DIMENSIONNEL DU TIROIR 145 ENCASTRABLE 560 X 595 AVEC TV DE 451
AVERTISSEMENT! Avant de raccorder le tiroir chauffe-vaisselle au réseau, vérifiez que le voltage et la fréquence du réseau correspondent à ceux indiqués sur la plaque des données positionnée à l'intérieur du bloc chauffant et qui devrait être conservée avec ce manuel.
Le raccordement électrique doit être réalisé par l'intermédiaire d'un interrupteur bipolaire dont la puissance est indiquée pour l'absorption de l'appareil. Vérifiez qu'on dispose d'une cloison minimale de 3 mm entre les contacts, de manière à garantir le débranchement du réseau électrique en cas d'urgence ou de nettoyage du tiroir chauffe-vaisselle. Si l'on utilise une fiche pour le raccordement électrique, celle-ci doit être accessible après l'installation.
Raccordez l'appareil à la terre, conformément aux normes sur la sécurité des installations électriques. ATTENTION! CE CHAUFFE-VAISSELLE DOIT ABSOLUMENT ETRE RACCORDE A LA TERRE.
En cas de défaut du câble d'alimentation monté sur le tiroir chauffe-vaisselle, remplacez-le par un câble original fourni par le service après-vente.
Le producteur et le revendeur déclinent toute responsabilité en cas de dommages subis par les personnes, les animaux ou les choses, dus à la non observation des présentes instructions de montage.
