Caractéristiques techniques	Modèle : REV F688D, Type : Sonnette de porte sans fil, Alimentation : Piles, Portée : jusqu'à 100 mètres, Sonneries : 36 mélodies, Volume réglable : Oui
Utilisation	Installation facile, Fonctionnement par simple pression sur le bouton, Idéal pour les maisons et bureaux.
Maintenance et réparation	Vérifier régulièrement l'état des piles, Nettoyer le bouton et l'unité réceptrice avec un chiffon doux.
Sécurité	Résistant aux intempéries (pour l'unité extérieure), Système de cryptage pour éviter les interférences.
Informations générales	Garantie : 2 ans, Dimensions : Compact, Poids léger, Couleurs disponibles : Blanc, Noir.

FOIRE AUX QUESTIONS - F688D REV

Comment installer la sonnette REV F688D ?

Pour installer la sonnette REV F688D, suivez les instructions du manuel d'installation fourni. Assurez-vous de couper l'alimentation électrique avant de commencer l'installation. Fixez le support de montage au mur, puis connectez les fils selon les indications. Enfin, fixez la sonnette au support.

La sonnette ne sonne pas quand quelqu'un appuie dessus, que faire ?

Vérifiez d'abord si la sonnette est correctement alimentée. Assurez-vous que les fils sont bien connectés et qu'il n'y a pas de court-circuit. Si tout semble en ordre, essayez de remplacer la pile ou de vérifier le transformateur si la sonnette est câblée.

Comment régler le volume de la sonnette REV F688D ?

Pour régler le volume, localisez le bouton de volume sur le boîtier de la sonnette. Appuyez sur le bouton pour augmenter ou diminuer le volume selon vos préférences.

La sonnette émet des bruits étranges, que faire ?

Des bruits étranges peuvent être causés par une mauvaise connexion ou des interférences. Vérifiez toutes les connexions et assurez-vous qu'il n'y a pas d'objets bloquant le mécanisme. Si le problème persiste, envisagez de contacter le service client.

Comment changer la mélodie de la sonnette ?

Pour changer la mélodie, appuyez sur le bouton de sélection de mélodie sur le boîtier de la sonnette. Parcourez les options disponibles jusqu'à ce que vous trouviez la mélodie souhaitée, puis confirmez votre choix.

La sonnette fonctionne-t-elle avec des piles rechargeables ?

Oui, la sonnette REV F688D peut fonctionner avec des piles rechargeables. Assurez-vous de respecter les spécifications de tension et de capacité mentionnées dans le manuel.

Que faire si la portée de la sonnette est trop faible ?

Si la portée est insuffisante, essayez de repositionner le récepteur dans un endroit plus central de votre maison. Évitez les obstacles comme les murs épais ou les appareils électroménagers qui pourraient interférer avec le signal.

La sonnette est-elle étanche ?

La sonnette REV F688D est conçue pour résister à des conditions météorologiques légères, mais il est recommandé de la protéger des fortes pluies et de la neige pour garantir son bon fonctionnement.

Comment réinitialiser la sonnette REV F688D ?

Pour réinitialiser la sonnette, localisez le bouton de réinitialisation à l'arrière de l'appareil. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que l'indicateur lumineux clignote, indiquant que la sonnette est réinitialisée.

Où puis-je trouver des pièces de rechange pour la sonnette ?

Vous pouvez trouver des pièces de rechange pour la sonnette REV F688D sur le site officiel du fabricant ou auprès de revendeurs autorisés. Assurez-vous de vérifier la compatibilité des pièces avec votre modèle.

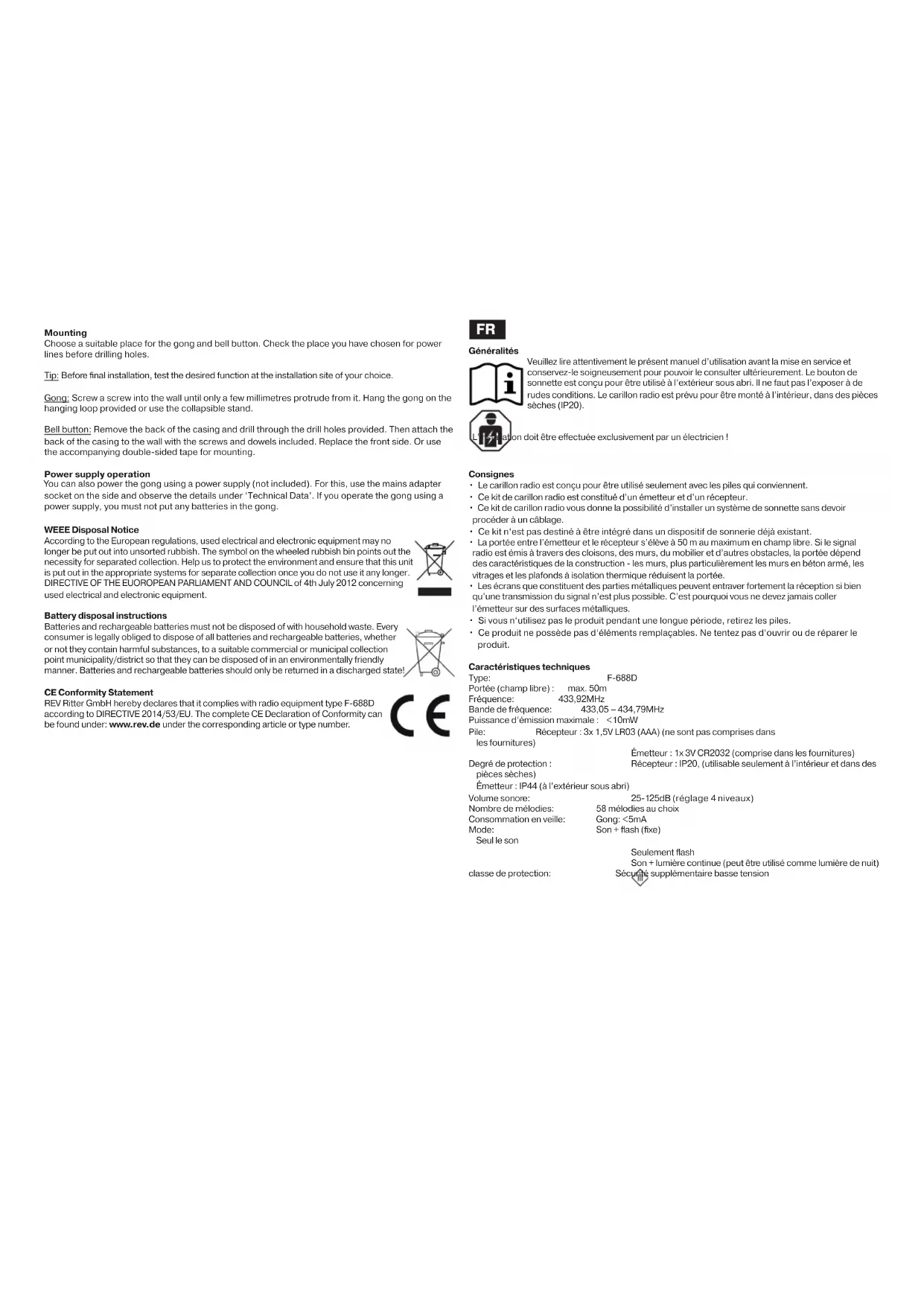

MODE D'EMPLOI F688D REV

• Le carillon radio est conçu pour être utilisé seulement avec les piles qui conviennent.

• Ce kit de carillon radio est constitué d’un émetteur et d’un récepteur.

• Ce kit de carillon radio vous donne la possibilité d’installer un système de sonnette sans devoir procéder à un câblage.

• Ce kit n‘est pas destiné à être intégré dans un dispositif de sonnerie déjà existant.

• La portée entre l’émetteur et le récepteur s’élève à 50 m au maximum en champ libre. Si le signal radio est émis à travers des cloisons, des murs, du mobilier et d’autres obstacles, la portée dépend des caractéristiques de la construction - les murs, plus particulièrement les murs en béton armé, les vitrages et les plafonds à isolation thermique réduisent la portée.

• Les écrans que constituent des parties métalliques peuvent entraver fortement la réception si bien qu’une transmission du signal n’est plus possible. C’est pourquoi vous ne devez jamais coller l’émetteur sur des surfaces métalliques.

• Si vous n‘utilisez pas le produit pendant une longue période, retirez les piles.

• Ce produit ne possède pas d‘éléments remplaçables. Ne tentez pas d‘ouvrir ou de réparer le produit. Caractéristiques techniques Type: F-688D Portée (champ libre) : max. 50m Fréquence: 433,92MHz Bande de fréquence: 433,05 – 434,79MHz Puissance d’émission maximale : <10mW Pile: Récepteur : 3x 1,5V LR03 (AAA) (ne sont pas comprises dans les fournitures) Émetteur : 1x 3V CR2032 (comprise dans les fournitures) Degré de protection : Récepteur : IP20, (utilisable seulement à l’intérieur et dans des pièces sèches) Émetteur : IP44 (à l’extérieur sous abri) Volume sonore: 25-125dB (réglage 4 niveaux) Nombre de mélodies: 58 mélodies au choix Consommation en veille: Gong: <5mA Mode: Son + flash (fixe) Seul le son Seulement flash Son + lumière continue (peut être utilisé comme lumière de nuit) classe de protection: Sécurité supplémentaire basse tension

ANL_F-688D.indd 7-8 18.02.2019 14:30:07Consignes de sécurité concernant les piles

• Une erreur de polarité peut détruire l’appareil.

• Ne pas laisser les piles à portée des enfants, en particulier celles qui peuvent être avalées.

• On ne devrait pas essayer de réactiver des piles en les réchauffant ou en prenant des mesures analogues. Il ne faut pas recharger les piles et les batteries de piles parce que le rechargement peut provoquer une fuite d’électrolyte et provoquer une explosion ou un feu.

• Ne pas plonger les piles dans l’eau, ne pas les conserver dans un endroit humide mais dans un endroit sec et frais.

• Ne pas jeter les piles dans le feu, ne pas les ouvrir, ne pas les souder ou les braser soi-même.

• Ne pas court-circuiter les piles. Codage Le carillon et le bouton d‘appel de ce kit ont déjà été codés en usine. Si vous souhaitez changer le code ou ajouter d‘autres carillons/boutons d‘appel, procédez comme suit : Codage du carillon et du bouton d‘appel: Pressez la touche «Code». Lorsque le carillon retentit, pressez le bouton d‘appel dans les 5 secondes. Si le carillon sonne, le codage a été effectué avec succès. Si le carillon ne sonne pas, appuyez de nouveau sur le bouton d‘appel jusqu‘à ce que le codage soit réussi. Pour le codage de plusieurs boutons d‘appel, veuillez répéter la procédure ci-dessus. Effacer le codage: Appuyez et maintenez la touche «Code» pendant env. 10 secondes, jusqu‘à ce que le carillon sonne. La totalité du codage est effacée. Indication: Le codage entre le carillon et le bouton d‘appel reste inchangé tant que vous ne l‘effacez pas en suivant la procédure ci-dessus. Et également si vous retirez les piles. 6 carillons au maximum peuvent être attribués à un bouton d‘appel. 6 boutons d‘appel au maximum peuvent être attribués à un carillon. Indication: Si vous attribuez plusieurs (6 max.) boutons d‘appel à un carillon, une différenciation d‘appel par bouton d‘appel est impossible étant donné que la mélodie sélectionnée est mémorisée dans le carillon et non pas dans les boutons d‘appel. Mise en service Retirez la bande isolante dans le logement à piles du bouton d‘appel et insérez des piles dans le carillon (voir «Caractéristiques techniques» pour le type de piles). Réglage du volume sonore / Sélection de mélodie Pressez la touche «Volume» / «Mélodie» jusqu‘à ce que la mélodie souhaitée au volume voulu retentisse. Votre choix est automatiquement mémorisé. Volume Mélodies Code Montage Choisissez un endroit adapté pour y installer le carillon et le bouton d‘appel. Avant de percer, contrô- lez l‘endroit choisi quant à la présence de lignes et conduites. Conseil: Faites un essai de fonctionnement avant de monter définitivement l’appareil à l’endroit de votre choix. Carillon: Vissez une vis dans le mur jusqu‘à ce qu‘elle dépasse de quelques millimètres. Accrochez le carillon à la languette de suspension prévue à cet effet ou utilisez le support à rabattre. Bouton d‘appel: Retirez le côté arrière du boîtier et percez les trous de vis prévus à cet effet. Fixez ensuite le côté arrière du boîtier sur le mur à l‘aide des vis et chevilles fournies. Remettez le côté avant en place. Ou utilisez pour le montage le ruban adhésif double face fourni. Fonctionnement sur bloc d‘alimentation Vous pouvez aussi faire fonctionner le carillon à l‘aide d‘un bloc d‘alimentation (non fourni). Servez-vous pour ceci de la prise latérale du bloc d‘alimentation et respectez les indications au chapitre «Caractéristiques techniques». N‘insérez pas de piles dans le carillon si vous le faites fonctionner sur un bloc d‘alimentation. Consignes d’élimination conformément à la directive DEEE (déchets d’équipements électroniques et électriques) Les appareils électriques et électroniques usagés ne doivent plus être jetés dans les ordures non triées conformément aux prescriptions européennes. Le symbole de la poubelle à roulettes indique le caractère indispensable de la collecte séparée des déchets. Aidez-nous à protéger l’environnement et veillez à éliminer l’appareil, si vous ne l’utilisez plus, dans les systèmes de collecte séparée prévus à cet effet. DIRECTIVE 2012/19/EU DU PARLEMENT EUROPÉEN ET DU CONSEIL du 04 juillet 2012 relative aux déchets d’équipements électriques et électroniques. Consignes d’élimination des piles Les piles et les accumulateurs ne doivent pas être éliminés avec les ordures ménagères. Selon la législation en vigueur, chaque consommateur est tenu de remettre toutes les piles et tous les accumulateurs - qu’ils contiennent ou non des substances nocives - à un centre de collecte de sa commune ou de son quartier ou encore dans le commerce pour qu’ils soient éliminés dans le respect de l’environnement. Veuillez n’éliminer les piles et les accumulateurs que lorsqu’ils sont déchargés ! Déclaration de conformité CE Par la présente, la société REV Ritter GmbH déclare que le type de système radio F-688D répond aux exigences de la DIRECTIVE 2014/53/EU. Vous trouverez une déclaration de conformité CE complète à l’adresse : www.rev.de au numéro de type ou d’article correspondant. ANL_F-688D.indd 9-10 18.02.2019 14:30:07Generalidades Por favor, lea el siguiente manual de instrucciones antes de usar el dispositivo y consérvelo para futuras consultas. El pulsador de timbre está diseñado para entornos exteriores protegidos y no para su funcionamiento a la intemperie. El gong inalámbrico está diseñado para ser instalado en interiores secos (IP20). ¡La instalación sólo deberá realizarla un electricista cualificado! Avisos
