MODE D'EMPLOI ZRT23104WA ZANUSSI

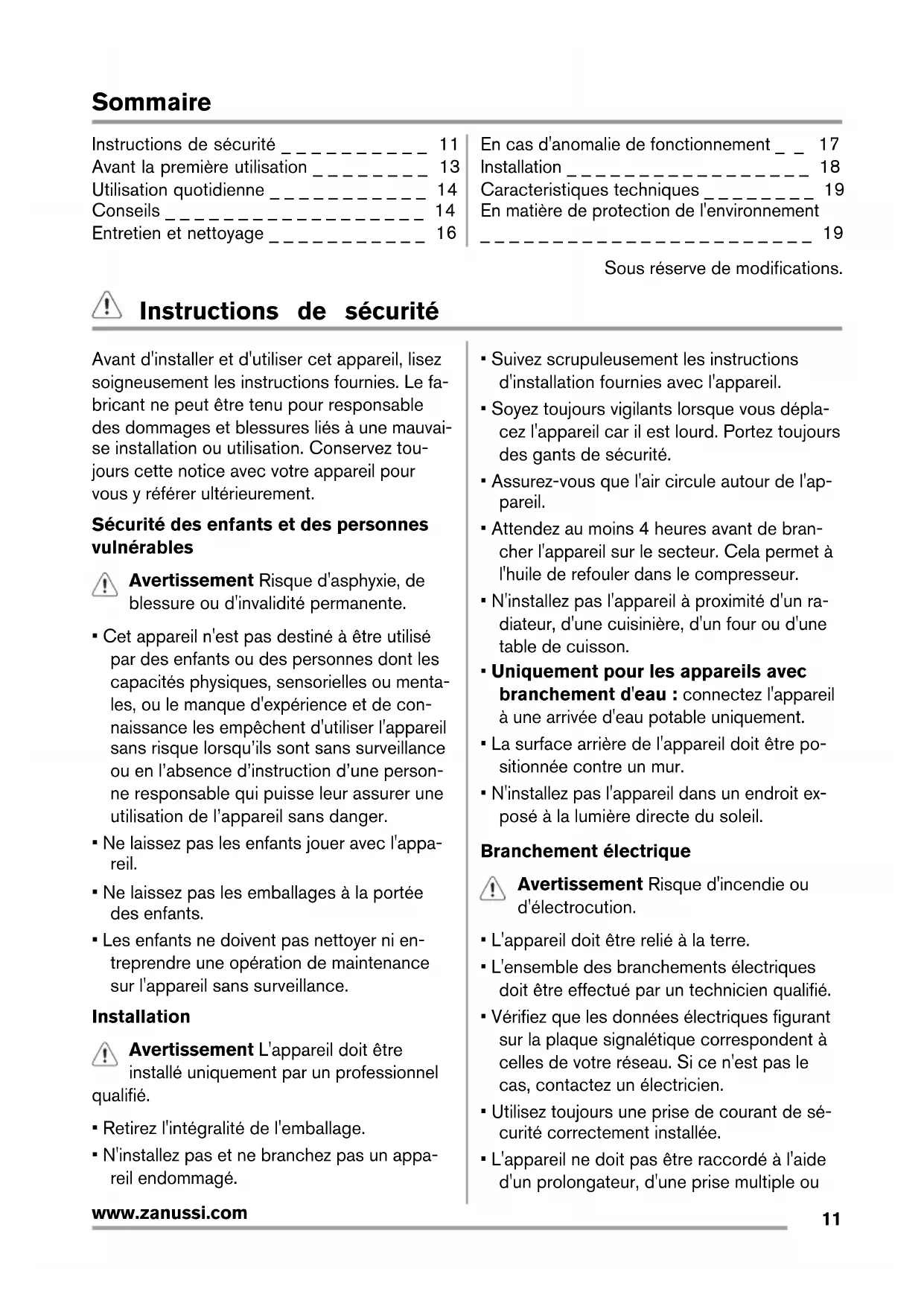

Notice d'utilisation 11

www.zanussi.comSommaire Instructions de sécurité _ _ _ _ _ _ _ _ _ _ 11 Avant la première utilisation _ _ _ _ _ _ _ _ 13 Utilisation quotidienne _ _ _ _ _ _ _ _ _ _ _ 14 Conseils _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 14 Entretien et nettoyage _ _ _ _ _ _ _ _ _ _ _ 16 En cas d'anomalie de fonctionnement _ _ 17 Installation _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 18 Caracteristiques techniques _ _ _ _ _ _ _ _ 19 En matière de protection de l'environnement _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 19 Sous réserve de modifications. Instructions de sécurité Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fa- bricant ne peut être tenu pour responsable des dommages et blessures liés à une mauvai- se installation ou utilisation. Conservez tou- jours cette notice avec votre appareil pour vous y référer ultérieurement. Sécurité des enfants et des personnes vulnérables Avertissement Risque d'asphyxie, de blessure ou d'invalidité permanente.

• Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou menta- les, ou le manque d'expérience et de con- naissance les empêchent d'utiliser l'appareil sans risque lorsqu’ils sont sans surveillance ou en l’absence d’instruction d’une person- ne responsable qui puisse leur assurer une utilisation de l’appareil sans danger.

• Ne laissez pas les enfants jouer avec l'appa- reil.

• Ne laissez pas les emballages à la portée des enfants.

• Les enfants ne doivent pas nettoyer ni en- treprendre une opération de maintenance sur l'appareil sans surveillance. Installation Avertissement L'appareil doit être installé uniquement par un professionnel qualifié.

• Retirez l'intégralité de l'emballage.

• N'installez pas et ne branchez pas un appa- reil endommagé.

• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.

• Soyez toujours vigilants lorsque vous dépla- cez l'appareil car il est lourd. Portez toujours des gants de sécurité.

• Assurez-vous que l'air circule autour de l'ap- pareil.

• Attendez au moins 4 heures avant de bran- cher l'appareil sur le secteur. Cela permet à l'huile de refouler dans le compresseur.

• N'installez pas l'appareil à proximité d'un ra- diateur, d'une cuisinière, d'un four ou d'une table de cuisson.

• Uniquement pour les appareils avec branchement d'eau : connectez l'appareil à une arrivée d'eau potable uniquement.

• La surface arrière de l'appareil doit être po- sitionnée contre un mur.

• N'installez pas l'appareil dans un endroit ex- posé à la lumière directe du soleil. Branchement électrique Avertissement Risque d'incendie ou d'électrocution.

• L'appareil doit être relié à la terre.

• L'ensemble des branchements électriques doit être effectué par un technicien qualifié.

• Vérifiez que les données électriques figurant sur la plaque signalétique correspondent à celles de votre réseau. Si ce n'est pas le cas, contactez un électricien.

• Utilisez toujours une prise de courant de sé- curité correctement installée.

• L'appareil ne doit pas être raccordé à l'aide d'un prolongateur, d'une prise multiple ou

www.zanussi.comd'un raccordement multiple (risque d'incen- die).

• Veillez à ne pas endommager les compo- sants électriques tels que la fiche secteur, le câble d'alimentation ou le compresseur. Contactez le service après-vente ou un électricien pour changer les composants électriques.

• Ne branchez la fiche d'alimentation à la pri- se de courant qu'à la fin de l'installation. As- surez-vous que la prise de courant est ac- cessible une fois l'appareil installé.

• Le câble d'alimentation doit rester en des- sous du niveau de la fiche secteur.

• Ne tirez pas sur le câble d'alimentation élec- trique pour débrancher l'appareil. Tirez tou- jours sur la prise de courant. Utilisation

• Cet appareil est conçu uniquement pour un usage domestique et des utilisations similai- res telles que : – Cuisines réservées aux employés dans des magasins, bureaux et autres lieux de travail – Bâtiments de ferme Avertissement Risque de blessures, de brûlures, d'électrocution ou d'incendie.

• Ne modifiez pas les caractéristiques de cet appareil.

• Ne placez aucun appareil électrique (sorbe- tière, etc.) dans l'appareil, en l'absence d'in- dications du fabricant.

• Veillez à ne pas endommager le circuit frigo- rifique. Il contient de l'isobutane (R600a), un gaz naturel ayant un niveau élevé de compa- tibilité environnementale. Ce gaz est inflam- mable.

• Si le circuit frigorifique est endommagé, as- surez-vous de l'absence de flammes et de sources d'ignition dans la pièce. Aérez la pièce.

• Évitez tout contact d'éléments chauds avec les parties en plastique de l'appareil.

• Ne placez jamais de boissons gazeuses dans le congélateur. Cela engendrerait une pression sur le récipient de la boisson.

• Ne stockez jamais de gaz ou de liquide in- flammable dans l'appareil.

• Ne placez pas de produits inflammables ou d'éléments imbibés de produits inflamma- bles à l'intérieur ou à proximité de l'appareil, ni sur celui-ci.

• Ne touchez pas le compresseur ni le con- denseur. Ils sont chauds.

• Ne retirez pas et ne touchez pas les élé- ments du compartiment congélateur avec les mains mouillées ou humides.

• Lorsque vous retirez un bâtonnet glacé de l'appareil, ne le mangez pas immédiatement. Attendez quelques minutes.

• Ne recongelez jamais un aliment qui a été décongelé.

• Respectez les instructions de stockage fi- gurant sur l'emballage des aliments surge- lés. Entretien et nettoyage Avertissement Risque de blessure corporelle et de dommages matériels.

• Avant toute opération d'entretien, mettez à l'arrêt l'appareil et débranchez la fiche de la prise secteur.

• Ne pulvérisez pas d'eau ni de vapeur pour nettoyer l'appareil.

• Nettoyez l'appareil avec un chiffon doux hu- mide. Utilisez uniquement des produits de nettoyage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ni d'objets métalliques.

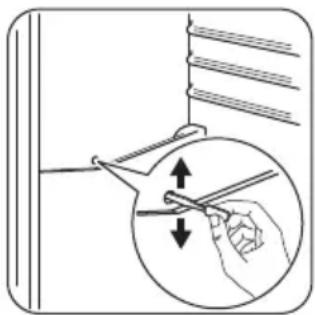

• Vérifiez régulièrement l'orifice d'écoulement d'eau de dégivrage du réfrigérateur et si né- cessaire, nettoyez-le. Si l'orifice est bouché, l'eau provenant du dégivrage s'écoulera en bas de l’appareil.

• Cet appareil contient des hydrocarbures dans son circuit de réfrigération. L'entretien et la recharge du circuit de réfrigération doi- vent être effectués par un professionnel qualifié.

• Les ampoules classiques ou halogènes utili- sées dans cet appareil sont destinées uni- quement à un usage avec des appareils mé- nagers. Ne les utilisez pas pour éclairer vo- tre logement. Mise au rebut Avertissement Risque de blessure ou d'asphyxie.

• Débranchez l'appareil de l'alimentation sec- teur.

• Coupez le câble d'alimentation et mettez-le au rebut.

• Retirez le dispositif de verrouillage de la porte pour empêcher les enfants et les ani- maux de s'enfermer dans l'appareil.

• Le circuit frigorifique et les matériaux d'isola- tion de cet appareil préservent la couche d'ozone.

• La mousse isolante contient un gaz inflam- mable. Pour obtenir plus de détails sur le re- cyclage de ce produit, veuillez prendre con- tact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

• N'endommagez pas la partie du circuit de réfrigération située à proximité du conden- seur thermique. Avant la première utilisation

1. Nettoyez l'intérieur de l'appareil et tous les

accessoires avec de l'eau chaude et un détergent doux.

2. Assurez-vous que l'appareil et les acces-

soires sont entièrement secs.

3. Branchez l'appareil sur le secteur.

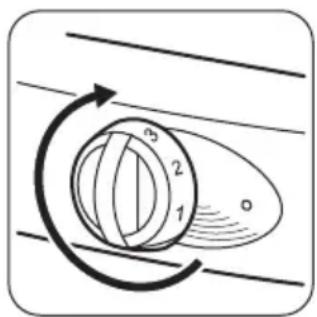

4. Mettez en fonctionnement l'appareil et ré-

glez la position du dispositif de réglage de température. N'utilisez pas de produits abrasifs, de tampons à récurer ni de solvants pour nettoyer l'appareil et les accessoires. Mise en marche de l'appareil et réglage de la température Tournez la manette du thermostat vers la droi- te pour mettre l'appareil en marche et, simulta- nément, régler la température. Les nombres figurant sur la manette corres- pondent aux différents niveaux de froid. Tournez la manette du thermostat vers le ré- glage minimal pour obtenir le niveau de froid minimal. Tournez la manette du thermostat vers le ré- glage maximal pour obtenir le niveau de froid maximal. Nous vous recommandons de sélection- ner une température intermédiaire. Les conditions suivantes peuvent avoir un effet sur le réglage de la température.

• La température ambiante et le lieu où est in- stallé l'appareil.

• La fréquence d'ouverture de la porte de l'ap- pareil.

• La quantité d'aliments stockés dans l'appa- reil.

www.zanussi.comUtilisation quotidienne Congélation d'aliments frais Le congélateur est adapté à la congélation d'aliments frais et à la conservation d'aliments surgelés ou congelés. Si la manette du thermostat est réglée sur une position intermédiaire, il n'est pas né- cessaire de modifier le réglage. Si vous souhaitez congeler les aliments plus rapidement, réglez la manette du thermostat sur une position de réglage plus élevée. Dans ce cas, la température du réfrigérateur peut descendre en dessous de 0 °C. Si cela se produit, positionnez le thermostat sur un ni- veau inférieur. Conservation d'aliments congelés et surgelés N'introduisez pas immédiatement des aliments congelés dans le congélateur si l'appareil est neuf ou a été à l'arrêt pendant un certain temps. Réglez le thermostat sur une position de régla- ge maximal et laissez l'appareil fonctionner pendant au moins 2 heures. Une coupure de courant peut provoquer la décongélation. Si le courant a été coupé pendant une durée supérieure à la valeur d'« autonomie de fonc- tionnement », vous devez consommer ou faire cuire immédiatement les aliments décongelés. Reportez-vous au chapitre « CARACTÉRISTI- QUES TECHNIQUES » pour connaître cette valeur. Vous pouvez congeler des aliments cuits lors- qu'ils ont refroidi. Décongélation Avant de faire cuire des aliments congelés ou surgelés, faites-les décongeler dans le réfrigé- rateur ou à température ambiante. Il est possible de faire cuire de petites quanti- tés d'aliments congelés directement sortis du congélateur, mais cela augmente le temps de cuisson. Installation de la clayette en verre La clayette en verre peut être positionnée à différentes hauteurs. Important Ne modifiez pas l'emplacement de la clayette en verre située au-dessus du bac à légumes, afin de garantir une circulation d'air optimale. Mise en place des balconnets de la porte Les balconnets de la porte peuvent être posi- tionnés à différentes hauteurs.

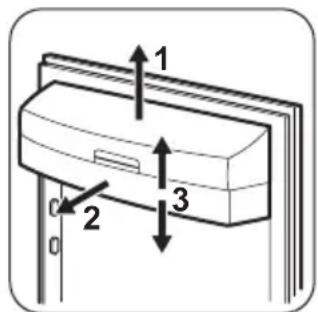

1. Faites glisser le balconnet dans le sens de

la flèche jusqu'à ce qu'il se libère.

2. Placez le balconnet dans la nouvelle posi-

tion. Conseils Économies d'énergie

• Évitez d'ouvrir trop fréquemment la porte du réfrigérateur ou du congélateur.

• Limitez l'ouverture de la porte du réfrigéra- teur ou du congélateur au strict nécessaire.

www.zanussi.com• Si l'appareil fonctionne en permanence, avec présence de givre sur la partie arrière interne, cela peut provenir d'une des causes suivantes : – Le thermostat est réglé sur la position de réglage le plus faible. – La température ambiante est trop élevée dans la pièce où l'appareil est installé. – L'appareil est plein. Réglez le thermostat sur une position de ré- glage plus élevé. Le dégivrage automatique démarre et la consommation d'énergie dimi- nue. Réfrigération

• N'introduisez pas d'aliments chauds dans le réfrigérateur. Attendez qu'ils refroidissent.

• Ne placez pas de liquides qui s'évaporent dans le réfrigérateur.

• Placez les aliments ayant un parfum ou une odeur prononcés dans des récipients.

• Assurez-vous que l'air circule autour des ali- ments.

• Placez tous les types de viande dans des sachets en plastique. Disposez les sachets en plastique sur la clayette en verre au-des- sus du bac à légumes. Ne conservez pas la viande au réfrigérateur pendant plus de 2 jours.

• Couvrez les aliments cuits et les prépara- tions froides et placez-les sur l'une des clay- ettes.

• Lavez les fruits et légumes et placez-les dans le bac à légumes.

• Placez le beurre et le fromage dans des ré- cipients hermétiques spéciaux, des feuilles d'aluminium ou des sachets en plastique.

• Assurez-vous que les bouteilles de lait ont un bouchon et placez-les dans le comparti- ment à bouteilles sur la porte de l'appareil.

• Ne conservez pas dans le réfrigérateur des bananes, des pommes de terre, des oi- gnons ou de l'ail non emballés. Congélation

• La plaque signalétique indique la quantité maximale d'aliments que le congélateur peut congeler en 24 heures.

• Les aliments sont entièrement congelés en 24 heures. N'introduisez aucun autre aliment dans le congélateur pendant ce temps.

• Introduisez les aliments en petites quantités dans le congélateur. Cela permet de conge- ler rapidement les aliments et de décongeler uniquement la quantité nécessaire.

• Enveloppez les aliments dans des feuilles d'aluminium ou des sachets en plastique. Assurez-vous que l'emballage est herméti- que.

• Ne placez pas d'aliments frais avec des ali- ments congelés. Cela permet d'éviter une hausse de température des aliments conge- lés.

• Les aliments gras se conservent moins longtemps que les aliments non gras ou al- légés. Le sel diminue la durée de conserva- tion des aliments.

• Nous recommandons d'inscrire sur chaque emballage la date de congélation des ali- ments. Conservation des aliments congelés et surgelés

• Lorsque vous achetez des aliments surge- lés, veillez à les placer dans le congélateur le plus vite possible.

• Lorsque vous décongelez des aliments, vous devez les faire cuire le plus rapidement possible. Il n'est pas possible de congeler à nouveau un aliment qui a déjà été congelé.

• Assurez-vous que la date de péremption n'est pas dépassée. Vous trouverez cette in- formation sur l'emballage des aliments.

www.zanussi.comEntretien et nettoyage Attention Avant d'intervenir sur l'appareil, débranchez-le. Nettoyage

• Nettoyez régulièrement l'appareil et les ac- cessoires.

• Nettoyez toutes les parties de l'appareil et tous les accessoires uniquement avec de l'eau chaude et un détergent doux. Assurez- vous que l'appareil et les accessoires sont entièrement secs.

• Nettoyez régulièrement le joint de la porte. Pour remplacer un joint endommagé, con- tactez le service après-vente.

• Nettoyez la grille du condenseur et le com- presseur situés à l'arrière de l'appareil avec une brosse. Cela permet de réduire la con- sommation d'énergie et de maintenir l'appa- reil en bon état de fonctionnement. Important

• Veillez à ne pas tirer sur les tuyaux ou les câbles, les déplacer ni les endommager.

• Veillez à ne pas endommager le circuit frigo- rifique.

• N'utilisez pas de produits abrasifs, de tam- pons à récurer, de solvants, de détergents parfumés ni d'encaustique. Une fois l'entretien terminé, branchez l'appareil sur le secteur. Dégivrage automatique du réfrigérateur Le dégivrage s'effectue automatiquement lors- que le compresseur du moteur s'arrête en cours de fonctionnement. L'eau est évacuée par l'orifice d'écoulement et est récupérée dans le bac à eau où elle s'éva- pore. Le bac à eau est situé à l'arrière de l'appareil, au-dessus du compresseur du moteur. L'orifice d'écoulement est situé sur la partie ar- rière du réfrigérateur. Pour éviter que l'eau s'accumule dans d'autres parties du réfrigérateur, assurez-vous que l'ori- fice d'écoulement est toujours propre. Utilisez l'outil de nettoyage placé dans l'orifice d'écou- lement. Dégivrage du congélateur Du givre peut se former sur les clayettes du congélateur et autour du comparti- ment supérieur. Dégivrez le congélateur lorsque la couche de givre atteint une épaisseur de 3 à 5 mm. Attention N'utilisez pas d'outils métalliques tranchants pour retirer le givre. N'utilisez pas de dispositifs mécaniques pour dégivrer le congélateur.

1. Mettez à l'arrêt l'appareil.

2. Retirez tous les aliments du congélateur.

Enveloppez les aliments dans du papier journal et conservez-les à basse tempéra- ture.

3. Laissez la porte de l'appareil ouverte jus-

qu'à la fin du dégivrage.

4. Nettoyez le congélateur et séchez-le entiè-

5. Branchez l'appareil sur le secteur.

6. Mettez en fonctionnement l'appareil.

7. Réglez le thermostat sur la position de ré-

glage maximal et laissez l'appareil fonction- ner pendant 2 ou 3 heures avec ce régla- ge.

8. Replacez les aliments dans le congélateur.

Lorsque l'appareil n'est pas utilisé pendant des périodes prolongées

1. Mettez à l'arrêt l'appareil et débranchez-le.

3. Dégivrez l'appareil.

4. Nettoyez soigneusement et séchez entière-

ment l'appareil et tous les accessoires.

5. Laissez les portes ouvertes pour éviter la

formation de mauvaises odeurs. Remplacement de l'éclairage

1. Débranchez la fiche de l'appareil de la pri-

2. Retirez la vis du diffuseur.

3. Retirez le diffuseur de l'ampoule.

4. Remplacez l'ancienne ampoule par une

ampoule neuve. Utilisez uniquement des ampoules pour appareils ménagers. La puissance maximale de l'ampoule est indi- quée sur le diffuseur.

5. Remettez en place le diffuseur de l'am-

6. Branchez l'appareil sur le secteur.

Les ampoules classiques ou halogènes utilisées dans cet appareil sont destinées uniquement à un usage avec des appareils ménagers. Ne les utilisez pas pour éclairer vo- tre logement. En cas d'anomalie de fonctionnement Avertissement Débranchez l'appareil avant de procéder à toute vérification. Pour les problèmes ne figurant pas dans le tableau, contactez le service après-vente. Anomalie Solution possible L'appareil fait du bruit lorsqu'il fonc- tionne. Certains bruits sont normaux lorsque l'appareil fonctionne. Reportez- vous à la brochure fournie avec l'appareil. L'appareil ne fonctionne pas du tout. Vérifiez que l'appareil est en fonctionnement. Assurez-vous que la fiche du câble d'alimentation est bien insérée dans la prise de courant. Effectuez un contrôle et vérifiez la tension. Branchez un autre appa- reil électrique à la prise de courant. Pour réparer une prise de cou- rant, contactez un électricien qualifié. L'ampoule ne s'allume pas. Fermez la porte et ouvrez-la pour vous assurer que l'ampoule n'est pas en veille. L'éclairage est défectueux. Remplacez l'ampoule. Le compresseur fonctionne en per- manence. Réglez le thermostat sur une position de réglage moins élevé. Vérifiez que la porte de l'appareil est fermée. Veillez à ne pas ouvrir et fermer la porte de l'appareil trop souvent. Veillez à ne pas introduire d'aliments chauds dans l'appareil. Atten- dez qu'ils refroidissent. Assurez-vous que la température ambiante n'est pas trop élevée.

www.zanussi.comAnomalie Solution possible De l'eau s'écoule sur la plaque ar- rière du réfrigérateur. C'est normal, cela se produit lors du dégivrage automatique. De l'eau s'écoule dans le réfrigéra- teur. Assurez-vous que l'orifice d'écoulement n'est pas obstrué. Vérifiez qu'aucun aliment ni emballage n'empêche l'eau de s'écouler dans le bac à eau. Il y a de l'eau sur le sol. Le tuyau d'évacuation de l'eau de dégivrage ne s'écoule pas dans le bac d'évaporation situé au-dessus du compresseur. Fixez le tuyau d'évacuation de l'eau au bac d'évaporation de l'eau de dégivrage. La température à l'intérieur de l'ap- pareil est trop basse (l'appareil fait trop de froid). Réglez le thermostat sur une position de réglage moins élevé. La température à l'intérieur de l'ap- pareil n'est pas suffisamment basse (l'appareil ne fait pas assez de froid). Réglez le thermostat sur une position de réglage plus élevé. Vérifiez que la porte de l'appareil est fermée. Veillez à ne pas introduire d'aliments chauds dans l'appareil. Atten- dez qu'ils refroidissent. Vérifiez que l'appareil n'est pas surchargé. L'appareil ne fait pas suffisamment de froid. Assurez-vous que de l'air froid circule. Il y a trop de givre. Assurez-vous que les aliments sont enfermés dans des bacs ou des emballages spéciaux. Vérifiez que la porte de l'appareil est fermée. Réglez le thermostat sur une position de réglage moins élevé. Installation Installation Cet appareil peut être installé dans un pièce intérieure sèche et bien ventilée où la tempé- rature ambiante correspond à la classe climati- que indiquée sur la plaque signalétique de l'appareil : Classe climati- que Température ambiante SN +10 °C à +32 °C N +16 °C à +32 °C ST +16 °C à +38 °C T +16 °C à +43 °C Des problèmes fonctionnels peuvent se pro- duire sur certains types de modèles fonction- nant hors de cette plage de températures. Seul le respect de la plage de températures spécifiée peut garantir un bon fonctionnement de l'appareil. En cas de doute concernant

www.zanussi.coml'emplacement d'installation de l'appareil, veuil- lez contacter votre vendeur. Caracteristiques techniques Caractéristiques techniques Dimensions Hauteur 1404 mm Largeur 545 mm Profondeur 604 mm Autonomie de fonctionnement 19 h Tension 230-240 V Fréquence 50 Hz Pour plus d'informations, reportez-vous à la plaque signalétique et à l'étiquette énergéti- que. En matière de protection de l'environnement Recyclez les matériaux portant le symbole . Déposez les emballages dans les conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et électroniques. Ne jetez pas les appareils portant le symbole avec les ordures ménagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux. Où aller avec les appareils usagés? Partout où des appareils neufs sont vendus, mais aussi dans un centre de collecte ou une entreprise de récupération officiels SENS. La liste des centres de collecte officiels SENS est disponible sous www.sens.ch.
