MANUALE UTENTE ZRT23104WA ZANUSSI

IT Istruzioni per l'uso 20

EN User manual 29

Istruzioni di sicurezza 20

Preparazione al primo utilizzo 22

Utilizzo quotidiano 22

Consigli e suggerimenti utili 23

Pulizia e cura 24

Risoluzione dei problemi 26

Installazione 27

Dati tecnici 27

Considerazioni sull'ambiente 27

Con riserva di modifiche.

Istruzioni di sicurezza

Leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. Il produttore non è responsabile se un'installazione ed un uso non corretto dell'apparecchiatura provocano lesioni e danni. Tenere sempre le istruzioni a portata di mano in caso di necessità durante l'utilizzo.

Sicurezza dei bambini e delle persone vulnerabili

Avvertenza! Rischio di soffocamento, lesioni o invalidità permanente.

• Questa apparecchiatura può essere usata da bambini a partire dagli 8 anni e da adulti con limitate capacità fisiche, sensoriali o mentali o con scarsa esperienza o conoscenza sull'uso dell'apparecchiatura, se sorvegliati o se sono stati istruiti relativamente all'uso dell'apparecchiatura e hanno capito i rischi coinvolti.
• Non consentire ai bambini di giocare con l'apparecchiatura.
• Tenere i materiali di imballaggio al di fuori della portata dei bambini.
• La pulizia e gli interventi di manutenzione non devono essere eseguiti dai bambini senza supervisione.

Installazione

Avvertenza! L'installazione

dell'apparecchiatura deve essere eseguita da personale qualificato.

• Rimuovere tutti i materiali di imballaggio.

• Non installare o utilizzare l'apparecchiatura se è danneggiata.

• Attenersi alle istruzioni fornite insieme all'apparecchiatura.

• Fare sempre attenzione quando si sposta l'apparecchiatura, perché è pesante. Indossare sempre guanti di sicurezza.
• Assicurarsi che l'aria possa circolare liberamente attorno all'apparecchiatura.
• Attendere almeno 4 ore prima di collegare l'apparecchiatura all'alimentazione. Questo serve a consentire all'olio di fluire nuovamente nel compressore.
• Non installare l'apparecchiatura in prossimità di radiatori, fornelli, forni o piani cottura.
• Solo per le apparecchiature dotate di collegamento alla rete idrica: usare solo sorgenti d'acqua potabile.
• La superficie posteriore dell'apparecchiatura deve essere appoggiata alla parete.
• Non installare l'apparecchiatura dove sia esposta alla luce solare diretta.

Collegamento elettrico

Avvertenza! Rischio di incendio e scossa elettrica.

• L'apparecchiatura deve disporre di una messa a terra.
• Tutti i collegamenti elettrici dovrebbero essere realizzati da un elettricista qualificato.
• Verificare che i dati elettrici riportati sulla targhetta dei dati corrispondano a quelli dell'impianto. In caso contrario, contattare un elettricista.

• Utilizzare sempre una presa elettrica con contatto di protezione correttamente installata.

• Non utilizzare prese multiple e prolunghe.

• Accertarsi di non danneggiare i componenti elettrici (ad es. la spina di alimentazione, il cavo di alimentazione, il compressore). Contattare il Centro di Assistenza o un elettrici-sta per sostituire i componenti elettrici.
• Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.
• Il cavo di alimentazione deve rimanere sotto il livello della spina di alimentazione.
• Non tirare il cavo di alimentazione per scollegare l'apparecchiatura. Tirare solo la spina

Utilizzo

- L'apparecchiatura è destinata all'uso domestico e applicazioni simili, come:

• Cucine di negozi, uffici e altri ambienti di lavoro
• Fattorie

Avvertenza! Rischio di lesioni, scottature, scosse elettriche o incendi.

• Non apportare modifiche alle specifiche di questa apparecchiatura.
• Non introdurre apparecchiature elettriche (ad es. gelatiere) nell'apparecchiatura se non specificamente consentito dal produttore.
• Fare attenzione a non danneggiare il circuito refrigerante. Esso contiene isobutano (R600a), un gas naturale con un alto livello di compatibilità ambientale, tuttavia il gas è infiammabile.
• Nel caso di danno al circuito refrigerante, assicurarsi che non si sviluppino fiamme libere e scintille nel locale. Aerare bene l'ambiente.
• Non appoggiare oggetti incandescenti sulle parti in plastica dell'apparecchiatura.
• Non introdurre bevande frizzanti nel vano congelatore. Si verrà a creare una pressione nel contenitore della bevanda.

• Non conservare gas e liquidi infiammabili nell'apparecchiatura.

• Non appoggiare o tenere liquidi o materiali infiammabili, né oggetti facilmente incendiabili sull'apparecchiatura, al suo interno o nelle immediate vicinanze.

• Non toccare il compressore o il condensatore. Sono incandescenti.
• Non togliere o toccare gli oggetti nel vano congelatore con le mani bagnate o umide.
• Quando si prende un ghiacciolo dall'apparecchiatura, non mangiarlo immediatamente. Attendere qualche minuto.
• Non ricongelare del cibo precedentemente scongelato.
• Attenersi alle istruzioni per la conservazione riportate sulla confezione del cibo surgelato.

Pulizia e manutenzione

Avvertenza! Vi è il rischio di ferirsi o danneggiare l'apparecchiatura.

• Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchiatura ed estrarre la spina dalla presa.
• Non usare acqua spray né vapore per pulire l'apparecchiatura.
• Pulire l'apparecchiatura con un panno inumidito e morbido. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi od oggetti metallici.
• Controllare regolarmente lo scarico del frigorifero e se necessario pulirlo. L'ostruzione dello scarico può causare un deposito di acqua di scongelamento sul fondo dell'apparecchiatura.
• L'unità refrigerante di questa apparecchiatura contiene idrocarburi. L'unità deve essere ricaricata ed ispezionata esclusivamente da personale qualificato.

Luce interna

- Il tipo di lampadine utilizzate in questa apparecchiatura sono lampade speciali per eletrodomestici. Non usarle per l'illuminazione di casa.

Smaltimento

Avvertenza! Rischio di lesioni o soffocamento.

• Staccare la spina dall'alimentazione elettrica.
• Tagliare il cavo di rete e smaltirlo.
• Rimuovere il blocco porta per evitare che bambini e animali domestici rimangano chiusi all'interno dell'apparecchiatura.

• Il circuito refrigerante e i materiali di isolamento di questa apparecchiatura rispettano l'ozono.

• La schiuma isolante contiene gas infiammabili. Contattare le autorità locali per ricevere informazioni su come smaltire correttamente l'apparecchiatura.

• Non danneggiare i componenti dell'unità refrigerante che si trovano vicino allo scambiatore di calore.

Preparazione al primo utilizzo

1. Pulire l'interno dell'apparecchiatura e tutti gli accessori con dell'acqua calda e un detergente neutro.
2. Assicurarsi che l'apparecchiatura e gli accessori siano completamente asciutti.
3. Inserire la spina nella presa.
4. Attivare l'apparecchiatura e impostare la temperatura.

Non usare prodotti abrasivi, spugnette abrasive o solventi per pulire l'apparecchiatura e gli accessori.

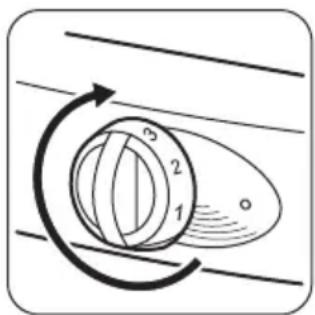

Attivazione dell'apparecchiatura e impostazione della temperatura

Ruotare la manopola della temperatura in senso orario per attivare l'apparecchiatura e, contemporaneamente, impostare la temperatura. I numeri sulla manopola fanno riferimento a diverse temperature di freddo.

Congelamento di cibi freschi

Il congelatore può congelare cibi freschi, conservare cibi congelati e surgelati.

Ruotare la manopola della temperatura sulle impostazioni più basse per ottenere la temperatura fredda minima.

Ruotare la manopola della temperatura sulle impostazioni più alte per ottenere la temperatura fredda massima.

Si consiglia di impostare una temperatura fredda media.

Le seguenti condizioni possono influenzare le impostazioni della temperatura.

• La temperatura ambiente e il locale in cui si trova l'apparecchiatura.
• La frequenza di apertura della porta dell'apparecchiatura.
• La quantità di cibo all'interno dell'apparecchiatura.

Se la manopola della temperatura è impostata su una posizione media, non è necessario modificare l'impostazione.

Se si desidera congelare il cibo più rapidamente, impostare la manopola della temperatura su una posizione maggiore. In tali condizioni, la temperatura del frigo può scendere a 0°C e oltre. In questo caso, portare la manopola della temperatura sulla posizione più bassa.

Conservazione dei surgelati

Non introdurre il cibo surgelato nel congelatore se l'apparecchiatura è nuova o è rimasta spenta a lungo.

Impostare la manopola della temperatura sulla posizione più alta e lasciare l'apparecchiatura in funzione per almeno 2 ore.

i Un'interruzione di corrente può causare lo sbrinamento del congelatore.

Se la corrente è mancata per più un periodo di tempo superiore al "Tempo di Risalita", sarà necessario consumare o cucinare immediatamente il cibo scongelato. Per il valore, fare riferimento ai "DATI TECNICI".

È possibile congelare cibi cotti una volta raffreddatisi.

Scongelamento

Prima di cucinare cibi surgelati o congelati, lasciarli scongelare all'interno del frigo o a temperatura ambiente.

È possibile cucinare piccole quantità di cibo surgelato prelevato direttamente dal congelatore, ma ciò aumenterà i tempi di cottura.

Consigli e suggerimenti utili

Risparmio energetico

• Non aprire la porta del frigo o del congelatore troppo spesso.
• Non tenere la porta del frigo o del congelatore aperta oltre il necessario.
• Se l'apparecchiatura è costantemente in funzione ed è presente della brina sulla parte interna posteriore, ciò potrebbe essere dovuto a:
• La manopola della temperatura impostata sulla posizione più bassa.
• Una temperatura ambiente troppo elevata del locale in cui si trova l'apparecchiatura.

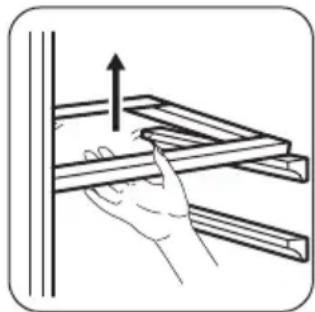

Posizionamento del ripiano in vetro

Il ripiano in vetro può essere sistemato ad altezze differenti.

Importante Per garantire una corretta circolazione dell'aria, non spostare il ripiano in vetro posto sopra il cassetto delle verdure.

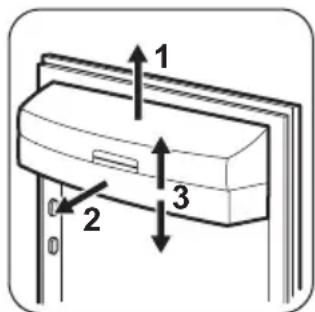

Posizionamento dei ripiani della porta

I ripiani della porta possono essere sistemi ad altezze differenti.

1 2 3

1. Tirare il ripiano nella direzione indicata dalle frecce fino a sbloccarlo.
2. Sistemare il ripiano nella nuova posizione.

- L'apparecchiatura piena.

Impostare la manopola della temperatura su una posizione più alta. Lo sbrinamento automatico viene avviato e il consumo energetico si riduce.

Refrigerazione

• Non introdurre cibi caldi nel frigo. Attendere che si raffreddino.
• non introdurre liquidi che evaporano nel fri-go.

• Il cibo con un odore o un sapore forti, deve essere riposto nei contenitori.

• Adottare le misure necessarie per garantire una corretta circolazione intorno al cibo.

• Riporre la carne in sacchetti di polietilene. Sistemarli sul ripiano in vetro al di sopra del cassetto per la verdura. Non conservare la carne nel frigo per più di 2 giorni.
• Coprire i cibi cotti e le pietanze fredde e sistemarli su uno dei ripiani.
• Lavare frutta e verdura e sistemarla nel cassetto per la verdura.
• Conservare il burro e i formaggi negli speciali contenitori ermetici, in fogli di alluminio o sacchetti di polietilene.
• Assicurarsi che le bottiglie del latte siano chiuse e sistemarle sul ripiano bottiglie sulla porta dell'apparecchiatura.
• Non conservare banane, patate, cipolle e aglio in frigo se non avvolti.

Congelamento

• La targhetta dei dati offre indicazioni sulla quantità massima di cibo che il congelatore è in grado di congelare in 24 ore.

• Il congelamento del cibo richiede 24 ore. Non introdurre altro cibo nel congelatore durante questo lasso di tempo.

• Introdurre il cibo nel congelatore in piccole quantità. Ciò aiuta a congelare rapidamente il cibo e a scongelarne solo la quantità necessaria.

• Avvolgere il cibo in fogli di alluminio o sistemarlo in buste di polietilene. Accertarsi che la confezione sia stagna.
• Non introdurre cibo fresco insieme a cibo congelato. Ciò per evitare he la temperatura del cibo congelato aumenti.
• Il tempo di conservazione dei cibi grassi è più breve rispetto ai cibi non grassi o a basso contenuto di grassi. Il sale riduce il tempo di conservazione del cibo.
• Si consiglia di scrivere, su ciascuna confezione, la data in cui è stato congelato il cibo.

Conservazione dei surgelati

• Una volta acquistati cibi surgelati, assicurarsi di sistemarli nel congelatore il prima possibile.
• Una volta scongelati, i cibi surgelati devono essere subito cotti. Non è possibile congelare nuovamente cibi già scongelati.
• Verificare che la data di scadenza. Le informazioni utili si trovano sulla confezione.

Pulizia e cura

Attenzione Prima di eseguire la manutenzione, estrarre la spina dalla presa di alimentazione.

Pulizia

• Pulire regolarmente l'apparecchiatura e tutti gli accessori.
• Pulire l'interno dell'apparecchiatura e tutti gli accessori soltanto con dell'acqua calda e un detergente neutro. Assicurarsi che l'apparecchiatura e gli accessori siano completamente asciutti.
• Pulire regolarmente la guarnizione della porta. Per sostituire una guarnizione danneggiata, contattare il Centro di Assistenza.
• Pulire la griglia del condensatore e il compressore sul retro dell'apparecchiatura con una spazzola. Ciò aiuta a ridurre il consumo

energetico e mantiene l'apparecchiatura in buone condizioni.

Importante

• Fare attenzione a non tirare, rimuovere o danneggiare i tubi o i cavi.
• Fare attenzione a non danneggiare l'unità refrigerante.
• Non pulire l'apparecchiatura con prodotti abrasivi, spugnette abrasive, solventi, detergenti profumati o cere lucidanti.

Dopo aver eseguito le operazioni di manutenzione, inserire la spina nella presa.

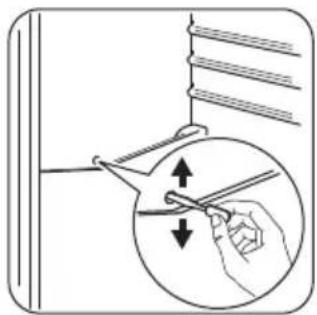

Sbrinamento automatico del frigo

La rimozione della brina avviene automaticamente quando il motocompressore si arresta durante il funzionamento.

L'acqua fluisce attraverso il foro di scarico e viene raccolta nel relativo contenitore da cui evapora.

Il contenitore dell'acqua si trova sul retro del- l'apparecchiatura, sopra al motocompressore. Il foro di scarico si trova all'interno del frigo sulla parte posteriore.

Per evitare che l'acqua fluisca in altre parti del frigo, assicurarsi che il foro di scarico sia sempre pulito. Utilizzare lo strumento per la pulizia sistemato nel foro di scarico.

Sbrinamento del congelatore

i ripiani del congelatore e lo scomparto superiore possono presentare della brina.

Quando lo strato raggiunge uno spessore dai 3 ai 5 mm, il vano congelatore deve essere sbrinato.

Attenzione Non utilizzare strumenti appuntiti per rimuovere la brina.

Non utilizzare dispositivi meccanici per sbrinare il congelatore.

1. Spegnere l'apparecchiatura.
2. Togliere il cibo dal congelatore. Avvolgere il cibo in carta di giornale e conservarlo a bassa temperatura.
3. Mantenere la porta dell'apparecchiatura aperta fino al termine dello sbrinamento.

4. Pulire e asciugare completamente il congelatore.

5. Inserire la spina nella presa.

6. Accendere l'apparecchiatura.
7. Impostare la manopola della temperatura sulla posizione più alta e lasciare l'apparec-chiatura in funzione per almeno 2 o 3 ore.
8. Reinserire il cibo nel congelatore.

Se l'apparecchiatura non viene utilizzata per lunghi periodi

1. Spegnere l'apparecchiatura ed estrarre la spina dalla presa di alimentazione.
2. Estrarre tutti gli alimenti.
3. Sbrinare l'apparecchiatura.
4. Pulire e asciugare completamente l'appa-recchiatura e tutti gli accessori.
5. Tenere aperte la porte per impedire la formazione di cattivi odori.

Sostituzione della lampadina

1. Scollegare la spina dalla presa di corrente.
2. Rimuovere la vite dal coprilampada.
3. Rimuovere il coprilampada
4. Sostituire la lampadina vecchia con una nuova. Utilizzare esclusivamente lampadine per elettrodomestici. Sul coprilampada è indicata la potenza massima della lampadina.
5. Installare nuovamente il coprilampada.
6. Inserire la spina nella presa.

Le lampadine utilizzate in questa apparecchiatura sono lampade speciali per eletrodomestici. Non usarle per l'illuminazione di casa.

Avvertenza! Scollegare la spina dalla presa di alimentazione prima di eseguire irolli.

Per problemi non presenti in tabella, contattare il Centro di Assistenza.

Problema Possibile soluzione
L'apparecchiatura emette rumori durante il funzionamento.	Alcuni rumori dell'apparecchiatura sono normali durante il funziona-mento. Fare riferimento al libretto fornito con l'apparecchiatura.
L'apparecchiatura non funziona. Controllare che l'apparecchiatura sia attivata.
Verificare che la spina sia collegata alla presa elettrica.
Eseguire un controllo e verificare la presenza di tensione. Collegare alla presa di alimentazione un'altra apparecchiatura elettrica. Per ri-parare una presa di alimentazione, contattare un elettricista qualifica-to.
La lampadina non si accende.	Chiudere e riaprire la porta per assicurarsi che la lampadina non sia in standby.
La lampadina è difettosa. Sostituire la lampadina.
Il compressore rimane sempre in funzione.	Impostare la manopola della temperatura su una posizione più bas-sa.
Controllare che la porta dell'apparecchiatura sia chiusa.
Assicurarsi di non aprire e chiudere la porta dell'apparecchiatura troppo spesso.
	Assicurarsi di non introdurre cibi caldi all'interno dell'apparecchiatu-ra. Attendere che si raffreddino.
Verificare che la temperatura ambiente non sia troppo elevata.
Sul pannello posteriore del frigori-fero è presente dell'acqua.	È normale con lo sbrinamento automatico in funzione.
È presente dell'acqua nel frigo. Controllare che il foro di scarico non sia ostruito.
	Assicurarsi che il cibo o le confezioni non blocchino il deflusso dell'acqua verso il contenitore.
Presenza di acqua sul pavimento.	L'acqua di sbrinamento non viene scaricata nella bacinella di evapo-razione posta sopra il compressore. Collegare lo scarico dell'acqua di sbrinamento alla bacinella di eva-porazione.
La temperatura all'interno dell'appa-recchiatura è troppo fredda	Impostare la manopola della temperatura su una posizione più bas-sa.
La temperatura all'interno dell'appa-recchiatura non è sufficientemente fredda.	Impostare la manopola della temperatura su una posizione più alta.
Controllare che la porta dell'apparecchiatura sia chiusa.
	Assicurarsi di non introdurre cibi caldi all'interno dell'apparecchiatu-ra. Attendere che il cibo si raffreddi.
Controllare che l'apparecchiatura non sia troppo piena.
La temperatura all'interno del frigo non è sufficientemente fredda.	Assicurarsi che circoli aria fredda.
Si forma troppa brina.	Assicurarsi che il cibo sia ermeticamente chiuso in speciali contenitori o confezioni.
Controllare che la porta dell'apparecchiatura sia chiusa.
Impostare la manopola della temperatura su una posizione più bas-sa.

Installazione

Luogo d'installazione

Installare l'apparecchiatura in un luogo asciutto, ben ventilato, la cui temperatura ambiente corrisponda alla classe climatica indicata sulla targhetta dei dati del modello:

Classe climatica	Temperatura ambiente
SN da +10°C a +32°C
N da +16°C a +32°C
ST da +16°C a +38°C
T da +16°C a +43°C

In alcuni modelli potrebbero verificarsi delle anomalie se non si rispettano le temperature indicate. Il corretto funzionamento può essere garantito solo nel rispetto delle temperature indicate. In caso di dubbi sul luogo di installazione dell'apparecchiatura, contattare il venditore, il nostro Centro di Assistenza o il rivenditore più vicino

Dati tecnici

Dati tecnici

Dimensioni Altezza 1404 mm
Larghezza 545 mm
Profondità 604 mm
Tempo di risalita 19 h
Tensione	230-240 V
Frequenza 50 Hz

Per ulteriori informazioni, fare riferimento alla targhetta dei dati e all'etichetta energetica.

Considerazioni sull'ambiente

Riciclare i materiali con il simbolo ⚙. Buttare l'imballaggio negli appositi contenitori per il riciclaggio.

Aiutare a proteggere l'ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le apparecchiature che riportano

il simbolo insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.

Dove portare gli apparecchi fuori uso?

In qualsiasi negozio che vende apparecchi nuovi oppure si restituiscono ai centri di

raccolta ufficiali della SENS oppure ai riciclatori ufficiali della SENS.

La lista dei centri di raccolta ufficiali della SENS è visibile nel sito www.sens.ch.

Contents

Service Servizio dopo

ven-

dita

Point of Service

9000 St. Gallen Zürcherstrasse 204e

4052 Basel St. Jakob-Turm Birsstrasse 320B

6020 Emmenbrücke Seetal- strasse 11

7000 Chur Comercialstrasse 19

Service-Helpline 0848 848 111 [e-mail]

Ersatzteilverkauf/Points de vente de rechange/Vendita pezzi di ricambio/spare parts service:

5506 Mägenwil, Industriestrasse 10, Tel. [phone]

Fachberatung/Verkauf/Demonstration/Vente/Consulente (cucina)/Vendita

8048 Zürich, Badenerstrasse 587, Tel. [phone]

Garanzia Per ogni prodotto concediamo una garanzia di 2 anni a partire dalla data di consegna o dalla sua messa in funzione. (fa stato la data della fattura, del certificato di garanzia o dello scontrino d'acquisto) Nella garanzia sono comprese le spese di manodopera, di viaggio e del materiale. Dalla copertura sono esclusi il logoramento ed i danni causati da agenti esterni, intervento di terzi, utilizzo di ricambi non originali o dalla inosservanza delle prescrizioni d'installazione ed istruzioni per l'uso.
