SCDXA333ES - Lecteur/enregistreur de cd SONY - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Lecteur/enregistreur de CD, compatible avec les formats CD, CD-R, CD-RW
Connectivité	Sorties audio analogiques et numériques, entrée ligne
Utilisation	Lecture et enregistrement de CD audio, gestion des pistes
Maintenance	Nettoyage régulier de la lentille, vérification des connexions
Sécurité	Ne pas exposer à l'humidité, éviter les chocs physiques
Informations générales	Conçu pour une utilisation domestique, idéal pour les audiophiles

FOIRE AUX QUESTIONS - SCDXA333ES SONY

Le lecteur ne s'allume pas, que faire ?

Vérifiez que le câble d'alimentation est correctement branché à la prise murale et au lecteur. Assurez-vous également que l'interrupteur d'alimentation est en position 'ON'. Si le problème persiste, essayez de brancher le lecteur sur une autre prise.

Le CD ne se charge pas, que faire ?

Assurez-vous que le CD est en bon état et qu'il est inséré correctement. Évitez d'utiliser des CD rayés ou sales. Si le problème persiste, nettoyez le plateau de chargement avec un chiffon doux.

Le son est de mauvaise qualité, comment le résoudre ?

Vérifiez les connexions des câbles audio et assurez-vous qu'ils sont bien fixés. Testez avec d'autres haut-parleurs ou écouteurs pour voir si le problème persiste. Si nécessaire, ajustez les paramètres audio dans les réglages du lecteur.

Comment enregistrer un CD ?

Insérez un CD vierge dans le lecteur. Sélectionnez la source que vous souhaitez enregistrer et appuyez sur le bouton 'Enregistrer'. Suivez les instructions à l'écran pour finaliser l'enregistrement.

Le lecteur ne lit pas certains CD, pourquoi ?

Certains CD peuvent ne pas être compatibles avec le lecteur. Assurez-vous que le CD est un format pris en charge (CD audio, CD-R, CD-RW). Si le CD est en bon état et compatible, essayez de nettoyer le lecteur avec un disque de nettoyage.

Comment réinitialiser le lecteur ?

Pour réinitialiser le lecteur, débranchez-le de la prise électrique pendant au moins 30 secondes, puis rebranchez-le. Cela peut résoudre certains problèmes de fonctionnement.

Le télécommande ne fonctionne pas, que faire ?

Vérifiez que les piles de la télécommande sont correctement installées et qu'elles ne sont pas faibles. Si nécessaire, remplacez-les par des piles neuves. Assurez-vous également qu'il n'y a pas d'obstacles entre la télécommande et le récepteur du lecteur.

Comment nettoyer le lecteur ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur du lecteur. Évitez d'utiliser des produits chimiques agressifs. Pour l'intérieur, utilisez un disque de nettoyage spécifique pour lecteurs CD.

Comment mettre à jour le firmware du lecteur ?

Visitez le site Web de Sony pour vérifier s'il existe des mises à jour de firmware disponibles pour votre modèle. Suivez les instructions fournies pour télécharger et installer la mise à jour.

MODE D'EMPLOI SCDXA333ES SONY

Pour éviter tout risque d'incendie ou de décharge électrique, ne pas exposer cet appareil à la pluie ou à l'humidité.

Pour éviter les décharges électriques, ne pas ouvrir le châssis. Confier l'entretien exclusivement au personnel qualifié.

Pour prévenir tout risque d'incendie, n'obturez pas les orifices de la ventilation de l'appareil avec des journaux, une nappe, des rideaux, etc. Ne placez pas de bougies allumées sur l'appareil.

Pour prévenir tout risque d'incendie ou d'électrocution, ne posez aucun objet rempli de liquide, comme un vase, sur l'appareil.

Cet appareil entre dans la catégorie des produits LASER DE CLASSE 1. L'ETIQUETTE INDIQUANT L'APPARTENANCE DE CE LECTEUR A LA CLASSE 1 est apposée à l'arrière du boîtier.

Ne pas jeter les piles avec les ordures ménagères. Suivre la procédure locale d'élimination des déchets chimiques.

Nous vous remercions d'avoir fait l'acquisition d'un lecteur Super Audio CD Sony. Avant de faire fonctionner cet appareil, lisez attentivement le présent mode d'emploi et conservez-le pour toute référence ultérieure.

Les instructions contenues dans ce manuel concernent les appareils SCD-XA777ES et SCD-XA333ES. Le SCD-XA777ES est le modèle utilisé pour les illustrations uniquement. Toute différence de

fonctionnement est clairement mentionné dans le texte, par exemple "SCD-XA777ES uniquement".

Conventions

• Les instructions générées dans ce mode d'emploi se réfèrent aux commandes situées sur le lecteur. Vous pouvez également utiliser les commandes de la télécommande si elles portent le même nom que celles du lecteur.
• Les icônes suivantes sont utilisées dans ce mode d'emploi :

Indique que vous pouvez effectuer cette opération avec la télécommande.

Indique une astuce ou un conseil qui simplifie l'opération.

Là propos du super audio CD

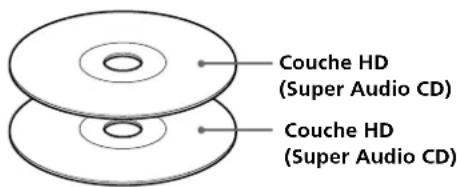

• Le Super Audio CD représente la nouvelle génération de disques audio de qualité supérieure, dont le format d'enregistrement est le DSD (Direct Stream Digital) (les CD classiques utilisent le format PCM). Le format DSD, qui utilise une fréquence d'échantillonnage 64 fois supérieure à celle d'un CD classique et la quantification 1 bit, bénéficia d'une bande de fréquences et d'une plage dynamique sur la fréquence audible plus larges, ce qui lui permet de reproduire la musique avec une extrême fidélité par rapport au son original.

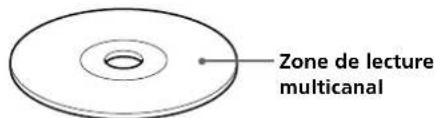

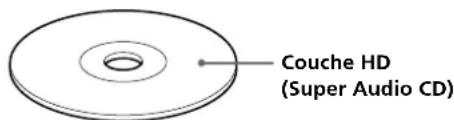

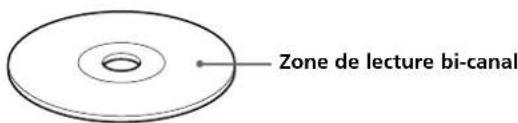

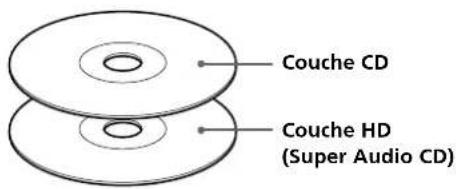

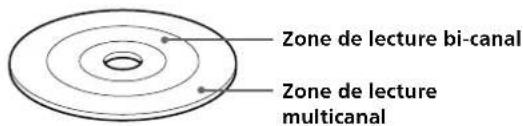

• Le Super Audio CD se présente soit sous la forme d’un disque stéréo bi-canal, soit sous la forme d’un disque multicanal pouvant contenir jusqu’à 6 canaux indépendants. Le Super Audio CD propose, grâce à sa caractéristique multicanal, un système de répartition des enceintes globalement similaire au canal 5.1 du système AV actuel.

Caractéristiques du lecteur

Ce lecteur est conçu pour lire les Super Audio CD bi-canal et multicanal ainsi que les CD classiques et offre les caractéristiques suivantes :

• mécanique à double optique capable de lire un Super Audio CD ou un CD classique, sur chaque longueur d'onde exclusive;
• capacité d'accès plus rapide aux pistes grâce à un servomécanisme de pointe;
• fonction de gestion multicanal permettant de régler l'environnement de lecture des différents canaux, en fonction de la répartition et de la taille de vos enceintes;
• convertisseur N/A Super Audio et système synchrone numérique direct, qui offre une reproduction du son de la meilleure qualité;

Divers

• Un Super Audio CD peut comporter jusqu'à 255 numéros de plages/index. Cette fonctionnalité s'applique au modèle SCD-XA777ES/XA333ES.
• La télécommande fournie est capable de commander le SCD-XA777ES/XA333ES et un lecteur classique Sony.

Préparation 4

Avant d'entamer les raccordements 4

Raccordement de composants audio 5

Emplacement et fonction des composants 8

Descriptions des composants du panneau frontal 8

Description des composants du panneau arrière 10

Description des composants de la télécommande 11

Lecture de disques 12

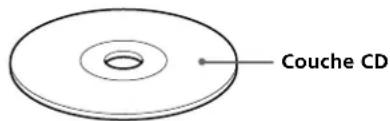

Types de disques compatibles 12 Lecture d'un disque 14 Utilisation de la fenêtre d'affichage 15 Localisation d'une plage spécifique 18 Localisation d'un passage déterminé sur une plaque 18 Lecture de plages répétée 19 Lecture de plages dans un ordre quelconque (lecture aléatoire) 20 Création de votre propre programme musical (lecture programmée) 21 Écoute d'un CD à l'aide d'un filtré (fonction de filtrer numérique) 22 Activation/désactivation de DIGITAL OUT 22 Sélection de la zone de lecture par défaut 22 Lecture d'un Super Audio CD multicanal (fonction de gestion multicanal) 23

Informations complémentaires 26

Precautions 26

Remarques sur les disques 27

Dépannage 28

Spécifications 28

Index 29

Préparation

Ce chapitre présente des informations sur les accessoires fournis ainsi que sur le raccordement de différents composants audio au lecteur Super Audio CD. Lisez attentivement ce chapitre avant de raccorder quoi que ce soit au lecteur.

Vérification des accessoires fournis

Ce lecteur est fourni avec les éléments suivants :

• Câble de connexion audio

(SCD-XA777ES)

prisephon·2 (rouge et blanc) prisephon·2 (rouge et blanc) (3)

prisephono·1 (noir) prisephono·1 (noir) (2) (SCD-XA333ES)

prisephono·2 (rouge et blanc) prisephono·2 (rouge et blanc) (2)

prisephono·1 (noir) ⟷ prisephono·1 (noir) (2)

• Télécommande RM-SX700 (1)
• Piles R6 (AA) (2) Cable secteur (1) (SCD-XA777ES uniquement)

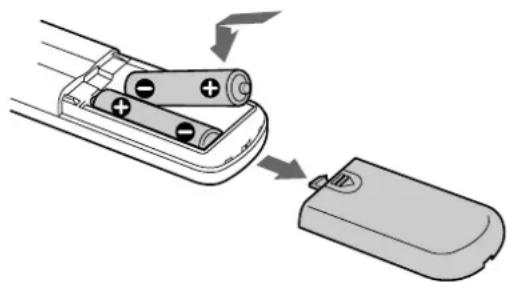

Installation des piles dans la télécommande

Introduisez deux piles R6 (AA) dans le compartiment à piles en faisant correspondre les pôles + et - comme illustré dans le schéma suivant. Lorsque vous utilisez la télécommande, dirigez-la vers le capteur de télécommande du lecteur.

Quand faut-il remplacer les piles?

Dans des conditions d'utilisation normales, les piles offrent une autonomie de fonctionnement d'environ six mois. Lorsque la télécommande n'agit plus sur le lecteur, remplacez les piles.

Remarques

• Ne laissez pas la télécommande à un endroit extrêmement chaud ou humide.
• Veillez à ce qu'aucun corps étranger ne pénétre à l'intérieur du boîtier de la télécommande, en particulier lorsque vous remplacez les piles.
• N'utilisez pas une pile usagée et une pile neuve en même temps.
• N'exposez pas le capteur de télécommande au rayonnement direct du soleil ou à des luminaires. Vous risquez sinon de provoquer un dysfonctionnement.
• Si vous prévoyez de ne pas utiliser la télécommande pendant une période prolongée, retirez-en les piles afin d’éviter tout dommage causé par une fuite des piles et la corrosion suivante.

Raccordement de composants audio

Raccordez le lecteur Super Audio CD à un composant audio. Veillez à mettre tous les composants hors tension avant de procéder aux connexions et raccordez-les fermement de manière à éviter les bruits de souffle.

Si vous disposez d'un amplificateur équippe de prises d'entrée 5.1CH (amplificateur multicanal, amplificateur AV...), raccordez le lecteur à l'amplificateur via les prises ANALOG 5.1CH OUT pour pouvoir écouter votre Super Audio CD multicanal et apprécier la lecture sur plusieurs canaux. Pour une lecture simple, raccordez le lecteur à l'amplificateur via les prises ANALOG 2CH OUT.

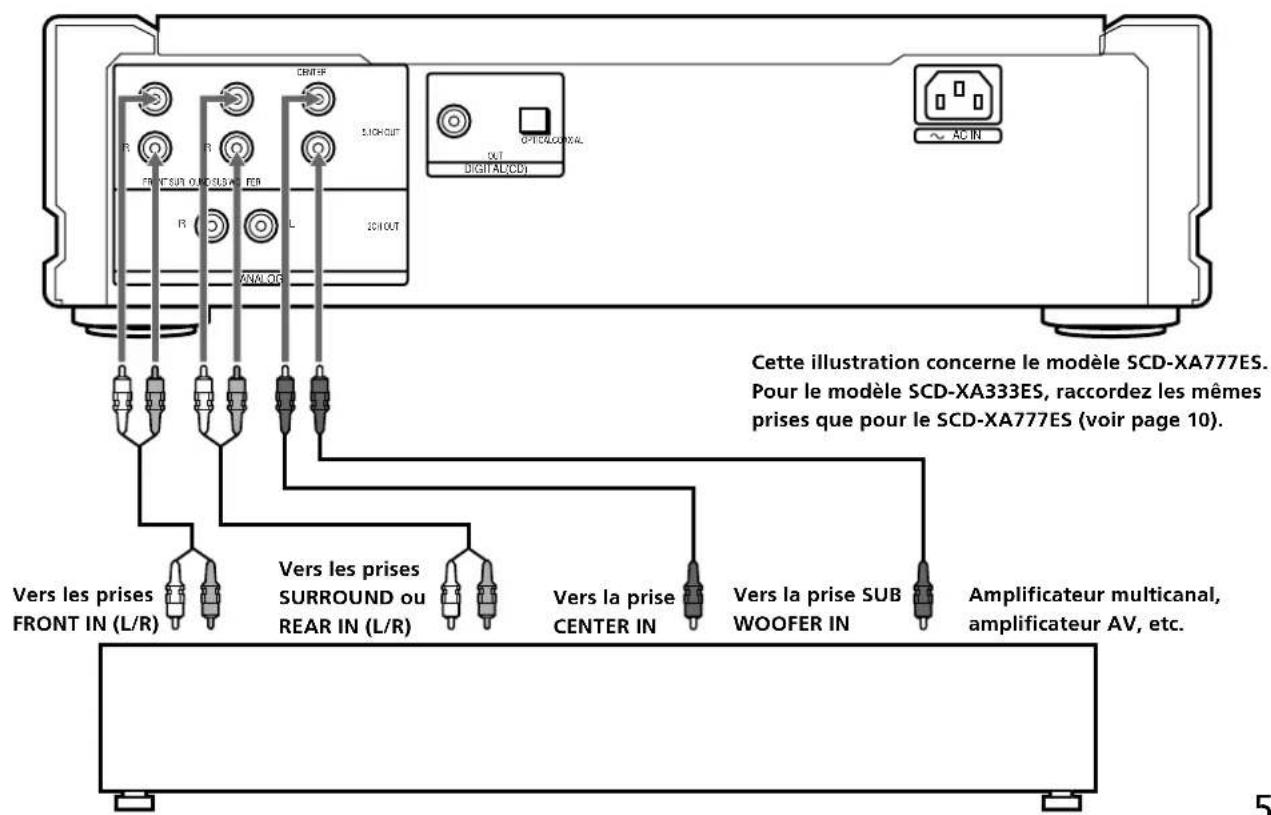

Raccordement via les prises ANALOG 5.1ch OUT

Utilisez les câbles de connexion audio. Raccordez les prises ANALOG 5.1CH OUT (FRONT L/R, SURR L/R, CENTER, SUBWOOFER) aux prises correspondantes de votre amplificateur. Pour le raccordement sur FRONT ou SURR, utilisez les câbles de connexion (prise rouge et prise blanche) en vérifier la concordance de couleur entre la broche et la prise : le blanc (gauche) sur le blanc et le rouge (droite) sur le rouge. Pour le raccordement sur CENTER et SUB WOOFER, utilisez les câbles de connexion (noir).

Raccordement sur FRONT ou SARR

Câbles de connexion audio (rouge et blanc) (fournis)

Remarques

• Pour la connexion multicanal, raccordez les prises ANALOG 2CH OUT en utilisant également le câble audio de façon à pouvoir lire un CD (ou un SACD), après avoir réglé le sélecteur de sources de votre amplificateur sur entrée CD (ou SACD).
• Lors de la lecture d'un CD traditionnel ou d'un Super Audio CD bi-canal, aucun signal ne sort des prises ANALOG 5.1CH FRONT L/R. Cependant, le signal du CD traditionnel ou d'un Super Audio CD bi-canal sort par les prises ANALOG 2CH OUT avec un son de haute qualité (voir page 7). (SCD-XA777ES uniquement)
• Lors de la lecture d'un CD classique ou d'un Super Audio CD bi-canal, le signal émis par les prises ANALOG 2CH OUT est également émis par les prises ANALOG 5.1CH FRONT L/R. (SCD-XA333ES uniquement)
• En cours de lecture d'un Super Audio CD multicanal, aucun signal ne sort des prises ANALOG 2CH OUT. (SCD-XA777ES uniquement)
• Lors de la lecture d'un Super Audio CD multicanal, le signal émis par les prises ANALOG 5.1CH FRONT L/R est également émis par les prises ANALOG 2CH OUT. (Le signal de mixage aval du signal multicanal n'est pas reproduit.) (SCD-XA333ES uniquement)
• Il existe des Super Audio CD à 5, 4 ou 3 canaux. Lors de la lecture de l'un de ces disques, le signal n'est pas émis par la totalité des prises ANALOG 5.1CH OUT. Pour plus de détails, reportez-vous à la couverture ou aux instructions du Super Audio CD.

Raccordement via les prises ANALOG 2CH OUT

Utilisez un câble de connexion audio pour effectuer ce raccordement. Raccordez les prises ANALOG 2CH OUT L/R aux prises d'entrée CD (SACD) de votre amplificateur. Branchez les broches sur les prises identifiées par le même code de couleur : le blanc (gauche) sur le blanc et le rouge (droite) sur le rouge.

SCD-XA777ES

Cable de connexion audio (rouge et blanc) (fourni)

SCD-XA333ES

Cable de connexion audio (rouge et blanc) (non fourni*)

• Si vous ne raccordez pas les prises ANALOG 5.1 CH (page 5), vous pouvez utiliser le câble de connexion audio fourni pour raccorder les prises ANALOG 2CH.

Remarques

• En cours de lecture d'un Super Audio CD multicanal, aucun signal ne sort des prises ANALOG 2CH OUT. (SCD-XA777ES uniquement)
• Lors de la lecture d'un Super Audio CD multicanal, le signal émis par les prises ANALOG 5.1CH FRONT L/R est également émis par les prises ANALOG 2CH OUT. (Le signal de mixage aval du signal multicanal n'est pas reproduit.) (SCD-XA333ES uniquement)

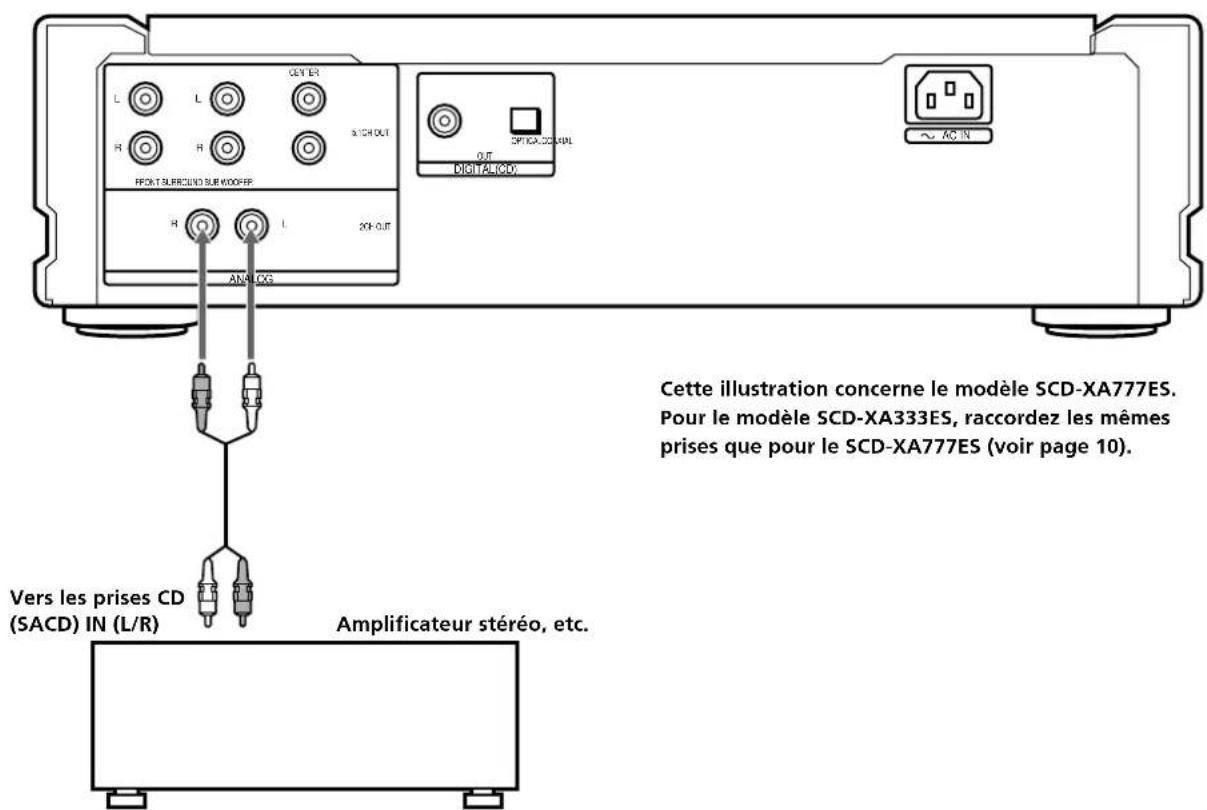

À propos de ANALOG 2CH OUT (scd-xa777es uniquement)

Lorsque vous écoutez un CD traditionnel ou un Super Audio CD bi-canal, le signal stéréo est envoyé aux adaptateurs FRONT, SURROUND et CENTER/SUB WOOFER D/A et chaque signal est combiné après conversion numérique/analogique, puis le signal combiné est émis par les prises 2CH OUT.

Etant donné que chaque signal numérique est converti en un signal analogique par trois adaptateurs, ce système offre une amélioration en trois étapes dans un rapport de signal et une amélioration en trois étapes à la base dans un rapport de bruit, ce qui améliore notamment le rapport signal/bruit. Par conséquent, le signal de haute qualité est émis par les prises ANALOG 2CH OUT.

Cependant, en raison du système, aucun signal n'est émis par les prises ANALOG 2CH OUT en cours de lecture d'un Super Audio CD multicanal. De la même façon, aucun signal n'est émis par la prise PHONES en cours de lecture d'un Super Audio CD multicanal.

Raccordement via le connecteur digital (CD) OUT optical

Utilisez un câble numérique optique pour ce raccordement. Lorsque vous branchez le câble numérique optique au connecteur DIGITAL (CD) OUT OPTICAL, retirez le capuchon des connecteurs et enfoncez les fiches du câble jusqu'à ce qu'elles s'encliquettent en position.

Prenez garde de ne pas pincer ni torsader le cable optique.

Remarque

Seuls les signaux audio de CD conventionnels peuvent être sortis via les connecteurs DIGITAL (CD) OUT. Les signaux de Super Audio CD ne peuvent pas être sortis via ces connecteurs.

Raccordement via le connecteur digital (CD) OUT coaxial

Utilisez un câble numérique coaxial pour raccorder des composants audio via les connecteurs d'entrée numérique coaxiaux.

Remarque

Seuls les signaux audio de CD conventionnels peuvent être sortis via les connecteurs DIGITAL (CD) OUT. Les signaux de Super Audio CD ne peuvent pas être sortis via ces connecteurs.

Branchement du cordon d'alimentation (SCD-XA333ES uniquement)

Branchez le cordon d'alimentation sur une prise murale.

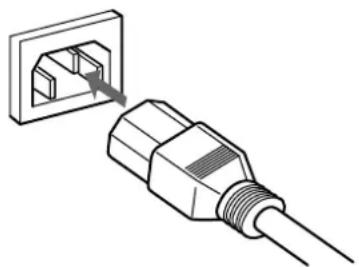

Branchement du cordon d'alimentation (SCD-XA777ES uniquement)

Raccordez le cordon d'alimentation secteur fourni à la borne AC IN du lecteur et à l'alimentation secteur.

Remarque sur les prises de sortie ANALOG (SCD-XA777ES uniquement)

Ce lecteur possède un convertisseur N/A à triple alimentation et une fonction de gestion multicanal. Les réglages des sorties utilisables dépendent du mode sélectionné, comme indiqué ci-après. Pour plus de détails, reportez-vous au mode d'emploi.

Source	Gestion multicanal	Prises 2CH OUT	Prises 5.1CH OUT	Prises PHONES
CD	N'est pas disponible lors de la lecture de CD	○	·	○
Super Audio CD (bi-canal)	Direct	○	·	○
	2ch + SW	·	○	·
Super Audio CD (multicanal)	Direct	·	○	·
	Sauf Direct	·	○	·

Remarque sur la lecture bicanal de super audio CD

Si vous sélectionné "2ch + SW," le réglage de sortie passe à 3 canaux et le son est émis par les prises 5.1 CH OUT. Par conséquent, aucun son n'est émis par les prises 2 CH OUT ou la prise PHONES.

Emplacement et fonction des composants

Ce chapitre présente une description de l'emplacement et des fonctions des différentes touches et commandes des panneaux avant et arrière ainsi que de la télécommande fournie. Pour plus de détails, reportez-vous aux pages indiquées entre parenthèses. Il explique également les informations apparaisant dans la fenêtre d'affichage.

Description des composants du panneau frontal

1. Commutateur POWER (14)

Appuyez sur ce commutateur pour mettre le lecteur sous tension.

2 Capteur de la télécommande (4) Plateau du disque (14)

Appuyez sur OPEN/CLOSE pour ouvrir/fermer le plateau de lecture.

Touche △= OPEN/CLOSE (14)

Appuyez pour ouvrir le plateau de lecture.

5 PHONES

Branchez le casque.

Pour le modèle scd-xa777es

En cours de lecture d'un Super Audio CD multicanal, aucun signal multicanal n'est émis par la prise PHONES (voir page 7).

Pour le modèle scd-xa333es

En cours de lecture d'un Super Audio CD multicanal, le même signal que celui émis par les prises ANALOG 5.1CH FRONT L/R est émis par la prise PHONES.

6PHONE LEVEL

Ajustez le volume du casque.

SCD-XA777ES

SCD-XA333ES

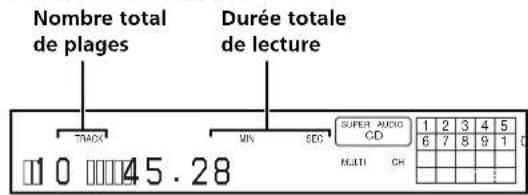

Touche TIME/TEXT (15)

À chaque fois que vous appuyez sur cette touche, la durée de lecture de la piste, la durée restante sur le disque ou les informations TEXT s'affichent.

Touche MENU (13)

Appuyez sur cette touche pour entrer dans le menu.

Touche MULTI/2CH (avec voyant) (14)

À chaque pression sur cette touche en cours de chargement d'un Super Audio CD bi-canal + multicanal (page 13), la zone de lecture bascule entre la zone de lecture multicanal (le voyant s'allume) et la zone de lecture bi-canal (le voyant s'éteint).

Touche SACD/CD (avec voyant) (14)

À chaque fois que vous appuyez sur la touche en cours de chargement d’un CD hybride (page 13), la couche passe de la couche HD (le voyant s’allume) à la couche CD (le voyant s’éteint).

Fenêtre d'affichage (15)

Affiche différentes informations.

12 Touche (14)

Appuyez sur cette touche pour démarrer la lecture.

Témoin

S'allume en cours de lecture.

Touche II (14)

Appuyez sur cette touche pour activer une pause de lecture.

Témoin II

S'allume en cours de pause.

14 Touche (14)

Appuyez sur cette touche pour arrêter la lecture.

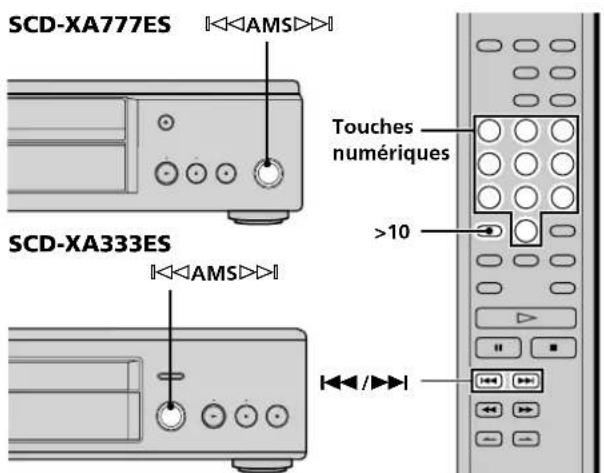

Molette AMS (AMS: Automatic Music Sensor) (18)

Lorsque vous tournez la molette AMS dans le sens antihoraire d'un clic, vous revenez à la piste précédente ; lorsque vous tournez la molette AMS dans le sens horaire d'un clic, vous passez à la piste suivante.

Description des composants du panneau arrière

SCD-XA777ES SCD-XA333ES

1 Prises ANALOG 5.1ch OUT (5)

Raccordez à un amplificateur équipé de prises 5.1CH INPUT (amplificateur multicanal, amplificateur AV, etc.) à l'aide des câbles de connexion audio.

2 Connecteur digital (CD) OUT coaxial (7)

Raccordez ce connecteur à un composant audio à l'aide d'un câble numérique coaxial.

3 Connecteur digital (CD) OUT optical (7)

Raccordez ce connecteur à un composant audio à l'aide d'un câble numérique optique.

Borne AC IN (7)

Raccordez le câble secteur.

Raccordez ces prises à un composant audio (stéréo/bicanal) à l'aide du câble de connexion audio.

Remarque

Seuls les signaux audio du CD peuvent être sortis via les connecteurs DIGITAL (CD) OUT indiqués sous les points 2 et 3. Les signaux du Super Audio CD ne peuvent être sortis via DIGITAL (CD) OUT.

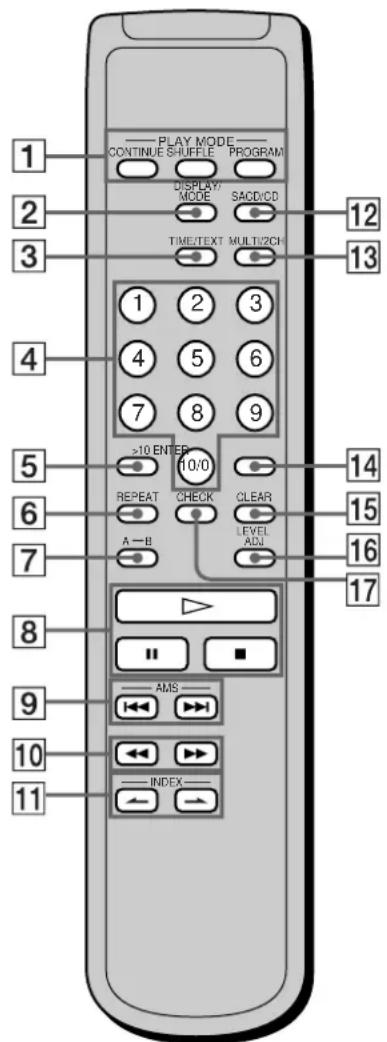

1 Touche continue (20)

Appuyez sur cette touche pour reprendre la lecture normale depuis le mode de lecture aléatoire ou programme.

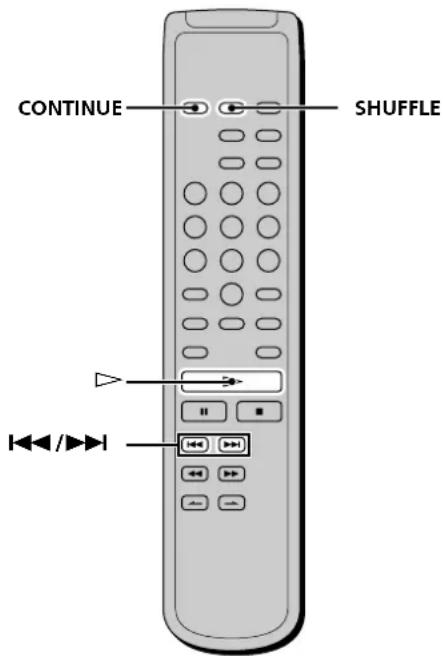

Touche SHUFFLE (20)

Appuyez sur cette touche pour sélectionner la lecture aléatoire.

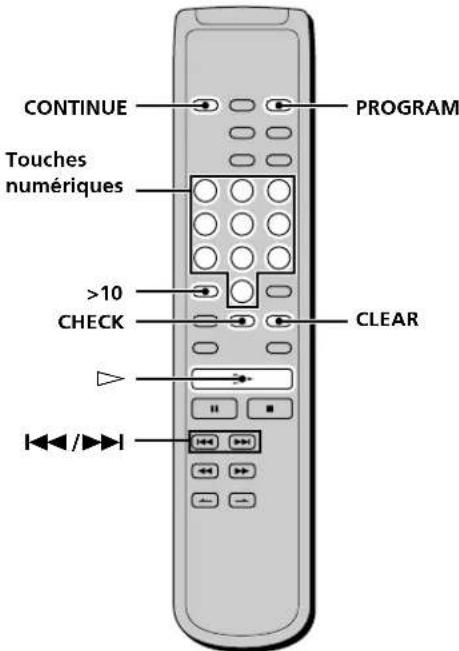

Touche PROGRAM (21)

Appuyez sur cette touche pour sélectionner la lecture programmée.

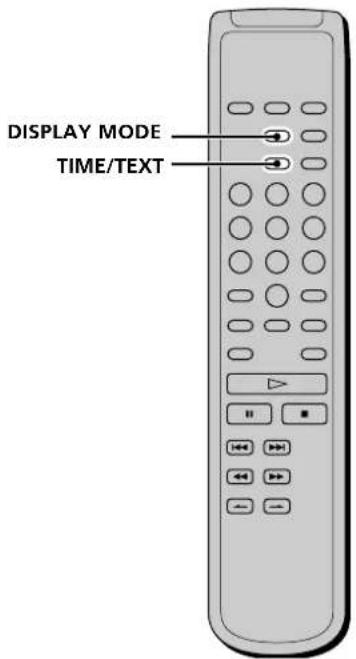

2 Touche display mode (16)

Appuyez sur cette touche pour désactiver l'affichage des informations.

3 Touche time/text (15)

À chaque fois que vous appuyez sur cette touche, la durée de lecture de la piste, la durée restante sur le disque ou les informations TEXT s'affichent.

4 Touches numériques (18)

Appuyez sur ces touches pour introduire les numéros de plages.

5 TOUCHE10 (18)

Appuyez sur cette touche pour rechercher une plage dont le numéro est supérieur à 10.

6 Touche REPEAT (19)

Appuyez plusieurs fois de suite sur cette touche pour réproduire toutes les plages ou une seule plage du disque.

7 Touche a b (20)

Appuyez sur cette touche pour sélectionner la lecture répétée A-B.

8 Touche (14)

Appuyez sur cette touche pour démarrer la lecture.

Touche III (14)

Appuyez sur cette touche pour activer une pause de lecture.

Touche (14)

Appuyez sur cette touche pour arrêter la lecture.

9 Touches AMS i /i (AMS: détecteur automatique de musique)

Appuyez sur cette touche pour localiser une plage spécifique.

10 Touches (18)

Appuyez sur cette touche pour localiser un passage dans une plage.

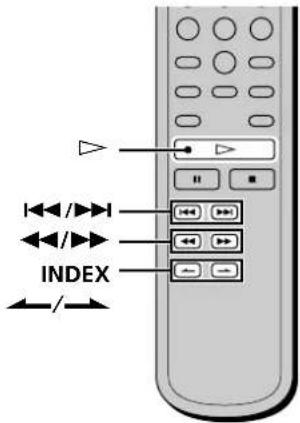

11 Touches INDEX (18)

Appuyez sur cette touche pour localiser un passage spécifique identifié à l'aide d'un signal d'index lorsque vous reproduisez un disque comptant des signaux d'index.

12 Touche sacd/cd (14)

Chaque fois que vous appuyez sur cette touche, "SACD" ou "CD" s'affiche. Sélectionnez le type de CD que vous souhaitez lire.

13 Touche multi/2ch (14)

Appuyez sur cette touche pour sélectionner la zone de lecture lorsqu'un Super Audio CD bi-canal ^+ multicanal (page 13) est chargé.

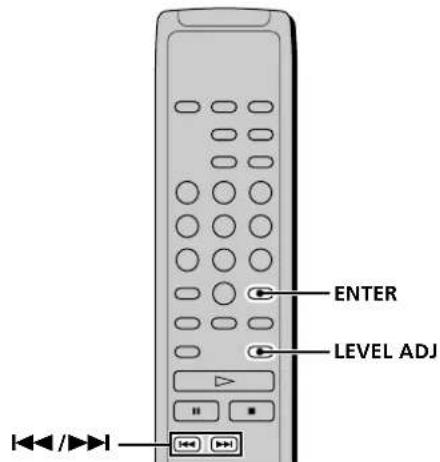

14 Touche ENTER (25)

Appuyez sur cette touche pour confirmer la sélection.

Appuyez sur cette touche pour effacer un numéro de plaqueprogramme.

16 Touche LEVEL ADJ (25)

Appuyez sur cette touche pour régler la balance du niveau de sortie utile à la fonction de gestion multicanal (page 23).

17 Touche CHECK (21)

Appuyez sur cette touche pour vérifier l'ordre de programmation.

Lecture de disques

Ce chapitre présente les différents modes de lecture des disques.

Types de disques compatibles

Vous pouvez reproduire les types de disques suivants sur ce lecteur.

En fonction du disque à lire, sélectionnez l'indicateur correspondant en appuyant sur SACD/CD ou MULTI/2CH (page 14).

Super audio CD (disque à simple couche)

Ce disque est constitué d'une simple couche HD (haute densité).

Lorsque vous écoutez ce type de disque, le lecteur passe automatiquement en mode lecture Super Audio CD.

Super audio CD (disque à double couche)

Ce disque est constitué d'une double couche HD et offre une lecture de longue durée.

Lorsque vous écoutez ce type de disque, le lecteur passe automatiquement en mode lecture Super Audio CD.

De même, comme un disque à double couche est constitué de deux couches HD sur une seule face, il n'est pas nécessaire de retourner le disque.

CD classique

Ce disque est au format standard.

Lorsque vous écoutez ce type de disque, le lecteur passe automatiquement en mode lecture CD classique.

Super audio CD + CD (hybride)

Ce disque est constitué d'une couche HD et d'une couche CD. Appuyez sur SACD/CD pour sélectionner la couche que vous pouvez reproduire. De même, comme les deux couches se trouvent sur une seule face, il n'est pas nécessaire de retourner le disque. Vous pouvez reproduire la couche CD sur un lecteur CD classique.

Super audio CD bi-canal

Ce disque possède une zone de lecture bi-canal.

Lorsque vous écoutez ce type de disque, le lecteur passe automatiquement en mode lecture bi-canal.

Super audio CD multicanal

Ce disque possède une zone de lecture multicanal.

Lorsque vous écoutez ce type de disque, le lecteur passe automatiquement en mode lecture multicanal.

Super audio CD bi-canal + multicanal

Ce disque possède une zone de lecture bi-canal ainsi qu'une zone de lecture multicanal.

Appuyez sur MULTI/2CH pour sélectionner la zone de lecture que vous souhaitez écouter.

Sélection de la zone de lecture par défaut (zone de lecture bi-canal ou multicanal)

1 Appuyez sur MENU lorsque votre lecteur est en mode arrêt. 2 Tournez la commande « AMS » jusqu'au ce que "M/2CH SELECT" s'affiche. 3 Appuyez sur la commande « AMS ». La zone de lecture actuellement programmée s'affiche. 4 Tournez la commande « AMS » pour sélectionner la zone de lecture souhaitée, puis appuyez de nouveau sur « AMS ».

Disques incompatibles

Ce lecteur ne peut pas lire les disques suivants. Si vous essayez de les lire, le message "TOC Error" ou "No Disc" s'affichera ou aucun son ne sera produit.

CD-ROM, DVD, etc.

Lecture d'un disque

Les opérations de lecture normale et les opérations de base en cours de lecture sont expliquées ci-après.

SCD-XA777ES

SCD-XA333ES

1 Mettez l'amplificateur sous tension. Baissez le volume au maximum. 2 Sélectionnez la source à l'aide du sélecteur de source sur l'amplificateur. 3 Appuyez sur POWER pour mettre le lecteur sous tension. 4 Appuyez sur OPEN/CLOSE pour ouvrir le plateau de lecture et placez un disque.

Étiquette vers le haut

Appuyez sur SACD/CD pour sélectionner SACD ou CD.

Chaque fois que vous appuyez sur cette touche, SACD ou CD s'affiche tour à tour. Sélectionnez le type de disque que vous avez placé sur le plateau. Pour plus de détails, voir page 12.

6 Appuyez sur

La lecture commence par la première plage. Si vous souhaitez commencer la lecture par une plage spécifique, tournez « AMSD » pour sélectionner le numéro de la plage désirée puis appuyez sur ▶.

7 Réglez le volume sur l'amplificateur.

Opérations de base en cours de lecture

Pour	Appuyez sur
Arrêté la lecture	■
Activer une pause de lecture	■
Reprise la lecture après une pause	■ ou ▲
Localiser l'une des plages	Tournez ◆<AMS>▶dans le sens des aiguilles d'une montre
Localiser le début de la plage en cours ou de l'une des plages précédentes	Tournez ◆<AMS>▶dans le sens inverse des aiguilles d'une montre
Ejecter le disque	≌ OPEN/CLOSE

Si vous mettez le lecteur sous tension alors qu'un disque se trouve déjà à l'intérieur

La lecture démarre automatiquement. Si vous raccordez un programmeur disponible dans le commerce, vous pouvez le régler pour démarrer la lecture du disque à l'heure de votre choix.

Pour sélectionner une couche que vous voulez écouter pendant la lecture d'un disque hybride (page 13)

Après avoir arrêté la lecture avec la touche ■, appuyez plusieurs fois de suite sur SACD/CD pour activer l'indicateur "SACD" ou "CD".

Pour sélectionner une zone de lecture pendant la lecture d'un Super Audio CD bi-canal ^+ multicanal (page 13)

Après avoir arrêté la lecture à l'aide de la touche ■, appuyez plusieurs fois de suite sur MULTI/2CH pour activer l'indicateur "MULTI CH" ou "2 CH".

Remarque

En cours de lecture, augmentez progressivement le volume en partant du niveau le plus bas. La bande passante en sortie de cet appareil est supérieure à la plage d'écoute normale. Ceci peut provoquer un endommagement de vos haut-parleurs ou des blessures aux oreilles.

Utilisation de la fenêtre d'affichage

La fenêtre d'affichage affiche différentes informations relatives au disque ou à la plage en cours de lecture. Cette section décrit les informations relatives au disque et les informations qui apparaissent pour chaque statut de lecture.

SCD-XA777ES

SCD-XA333ES

Affichage des informations relatives au disque chargé

En fonction du disque chargé dans le lecteur, les informations suivantes s'affichent:

Super audio CD multicanal

Pendant la lecture d'un Super Audio CD 5.1 canaux

Pendant la lecture d'un Super Audio CD 5 canaux

Pendant la lecture d'autres Super Audio CD ou en mode d'arrêt

Appuyez sur time/text.

La fenêtre d'affichage indique le nombre total de plages, la durée totale de lecture.

Appuyez sur time/text.

Chaque fois que vous appuyez sur cette touche, le numéro de la plage en cours et sa durée écoulée ou encore la durée restante totale du disque apparait dans la fenêtre d'affichage. Lorsque le lecteur détecte un Super Audio CD multicanal, les informations relatives aux canaux s'affichent juste avant l'affichage par défaut.

Numéro de la plage en cours de lecture et durée de lecture écoulée de la plage en cours (affichage par défaut)

Désactivation des informations de la fenêtre d'affichage

Chaque fois que vous appuyez sur DISPLAY MODE sur la télécommande lors de la lecture d'un disque, l'affichage est tour à tour activé et désactivé.

Même lorsque l'affichage est désactivé, il est temporairement rétabli lors d'une pause ou d'un arrêt de la lecture. Lorsque vous reprenez la lecture, l'affichage est de nouveau désactivé. Avant de commencer la lecture, lorsque vous appuyez sur DISPLAY MODE pour désactiver l'affichage, "Display Off" s'affiche. Lorsque vous appuyez sur le bouton pour activer l'affichage, "Display On" s'affiche.

Affichage des informations d'un disque TEXT

Les disques TEXT contiennent des informations telles que le titre du disque ou le nom de l'artiste en plus des signaux audio. Les informations TEXT affichées par ce lecteur sont le titre du disque, le nom de l'artiste et le titre de la plage en cours.

Lorsque le lecteur détecte la présence d'un disque TEXT, l'indication "TEXT" apparaît dans la fenêtre d'affichage. Si votre disque TEXT compte plusieurs langues, les indications "TEXT" et "MULTI" apparaissent dans la fenêtre d'affichage. Pour visualiser les informations dans une autre langue, voir "Affichage des informations d'un disque TEXT dans d'autres langues" à la page 17.

Appuyez sur time/text.

Chaque fois que vous appuyez sur cette touche, le titre du disque ou le nom de l'artiste apparait dans la fenêtre d'affichage. Si vous sélectionnez le nom de l'artiste, l'indication "ARTIST" apparait dans la fenêtre d'affichage.

Avant de commencer la lecture

Titredu disque

Affichage des informations d'un disque TEXT pendant la lecture d'un disque

Le numéro de la plage en cours apparait. Si le titre du disque comporte plus de 15 caractères, les 14 premiers caractères restent après que le titre a défilé dans la fenêtre d'affichage.

Lorsque le lecteur détecte un Super Audio CD multicanal, les informations relatives aux canaux s'affichent juste avant la durée de lecture de la piste en cours.

Lors de la lecture d'un disque

Titre de la plage

Appuyez sur TIME/TEXT

Informations relatives aux canaux (Super Audio CD multicanal uniquement)

En cours de lecture de la plage actuelle

Appuyez sur TIME/TEXT

Durée restante de la plage actuelle

Appuyez sur TIME/TEXT

Durée restante du disque

Appuyez sur TIME/TEXT

Remarques

• Selon les disques, il se peut que la fenêtre d'affichage n'indique pas tous les caractères.
• Ce lecteur ne peut afficher que le titre du disque, le nom de l'artiste et les titres des plages des disques TEXT. Il ne peut afficher d'autres informations.

Affichage des informations d'un disque TEXT dans d'autres langues

Vous pouvez modifier la langue affichée, à condition que le disque TEXT dispose d'informations en plusieurs langues. Lorsque le lecteur détecte ce type de disque, "TEXT" et "MULTI" s'affichent. Changez la langue comme suit:

1 Appuyez sur MENU lorsque votre lecteur est en mode arrêt. 2 Tournez la commande AMS>>j jusqu'au que "LANGUAGE" s'affiche. 3 Appuyez sur la commande

La langue actuellement sélectionnée (anglais, français, allemand, etc.) clignote.

Si votre lecteur ne peut pas afficher une des langues du disque TEXT, "Other Lang" s'affiche.

4 Tournez la commande <AMS> jusqu'au que la langue souhaitée s'affiche. 5 Appuyez sur la commande <AMS>

Après quelques secondes, les informations s'affichent dans la langue sélectionnée.

Localisation d'une plage spécifique

En mode d'arrêt ou de lecture, vous pouvez localiser une plage à reproduire.

Pour passer	Vous doivent
Aux plages suivantes ou précédentes	Tourner «<AMS>> dans le sens des aiguilles d'une montre jusqu'à ce que vous ayez trouvez la plage désirée. Si vous utiliserez la télécommande, appuyez plusieurs fois sur «> jusqu'à ce que vous ayez trouvez la plage désirée.
À la plage actuelle ou aux plages précédentes	Tourner «<AMS>> dans le sens inverse des aiguilles d'une montre jusqu'à ce que vous ayez trouvez la plage désirée. Si vous utilisez la télécommande, appuyez plusieurs fois sur «> jusqu'à ce que vous ayez trouvez la plage désirée.
Directement à une plage spécifique	Tourner «<AMS>> jusqu'à ce que vous ayez trouvez le nombre de la plage désirée. Si vous utilisez la télécommande, appuyez plusieurs fois sur «> ou «> jusqu'à ce qu'you s'vez trouvez la plage désirée.

Localisation d'une plage en introduisant directement son numéro

Introduisez le numéro de la plage à l'aide des touches numériques.

Pour introduire un numéro supérieur à 11

1. Appuyez sur >10. 2. Introduisez les chiffres correspondants.

Pour introduire 0, appuyez sur 10 / 0

Examples:

• Pour reproduire la plage numéro 30, appuyez sur >10, puis sur 3 et sur 10/0.
• Pour reproduire la plage numéro 100, appuyez deux fois sur >10, puis sur 1, et deux fois sur 10/0.

Localisation d'un passage déterminé sur une plage

Vous pouvez localiser un passage déterminé sur une plaque en cours de lecture ou de pause de lecture.

Localisation d'un passage tout en écoutant le son (recherche)

Maintenez les touches / enfoncées en cours de lecture.

Vous étendez le son de lecture par intermittences au fur et à mesure que le disque avance ou recule.

Relâchez la touche dès que vous êtes arrivé au passage voulu.

Localisation d'un passage tout en observant l'indication de la durée (recherche à grande vitesse)

Maintenez les touches / enfoncées pendant la pause.

Vous n'entendez pas le son de lecture.

Si l'indication "Over!!" apparait dans la fenêtre d'affichage

Cela signifie que vous êtes arrivé à la fin du disque. Appuyez sur ou pour revenir en arrêt.

Remarque

Les plages dont la durée n'excède pas quelques secondes peuvent être trop courtes pour être contrôlées. Dans ce cas, le lecteur risque de ne pas effectuer correctement la recherche.

Localisation d'un passage à l'aide de la fonction d'index (recherche d'index)

Appuyez plusieurs fois de suite sur INDEX—ou INDEX en mode de lecture ou de pause.

Qu'est-ce qu'un INDEX?

Certains SACD ou CD sont livrés avec un système de marquage d'index qui divisent les plages ou les disques en sections plus petites. Cette fonctionnalité s'avère particulièrement utile lorsque vous souhaitez localiser un point spécifique dans une plage longue (de musique classique par exemple). La fonction de recherche d'index ne fonctionne qu'avec les disques indexés disponibles dans le commerce (et portant généralement une mention vous l'indiquant).

Comment localiser un point en définissant une heure de départ (recherche temporelle)

1 En mode d'arrêt, appuyez sur I ▲ / ▷■I pour sélectionner la plage désirée. 2 Maintenez les touches / enfoncées pour régler l'heure à laquelle doit débuter la lecture tout en regardant l'affichage.

Vous pouvez régler l'heure de lecture depuis le début du morceau désiré en appuyant sur ou depuis la fin du morceau désiré vers l'arrière en appuyant sur.

3 Appuyez sur

La lecture commencera à la recherche temporelle.

Lecture de plages répétée

Vous pouvez reproduire de manière répétée un disque entier ou des passages d'un disque. Cette fonction peut être utilisée avec la fonction de lecture aléatoire pour répéter toutes les plages d'un disque dans un ordre quelconque (page 20) ou de lecture programmée pour reproduire toutes les plages d'un programme musical (page 21). Vous pouvez également répéter la lecture d'une plage spécifique ou d'un passage déterminé d'une plage.

Remarque

Lorsque vous mettez le lecteur hors tension ou que vous déconnectez le câble d'alimentation, le lecteur mémorise le dernier réglage de lecture répétée ("Repeat All" ou "Repeat 1") et rappelle ce réglage la prochaine fois que vous mettez le lecteur sous tension. Le réglage de lecture répétée A-B est cependant annulé si vous mettez le lecteur hors tension ou si vous débranchez le câble d'alimentation.

Répartition de toutes les plages du disque (lecture répertée complète)

Appuyez une fois sur REPEAT et appuyez ensuite sur

L'indication "REPEAT" apparait dans la fenêtre d'affichage et la lecture répétée du disque complet démarre.

La lecture répétée change suivant le mode de lecture que vous avez sélectionné.

Mode de lecture sélectionné le lecteur répète

Lecture normale (page 14) Toutes les plages

successivement

Lecture aléatoire (page 20) Toutes les plages dans un ordre

quelconque

Lecture programmée (page 21) Toutes les plages du

Pour arrêter la lecture répétée complète

Appuyez sur ■.

Pour reprendre la lecture normale

Appuyez plusieurs fois de suite sur REPEAT jusqu'à ce que l'indication "REPEAT" disparaisse.

Répartition de la plage en cours (lecture répétée d'une plage unique)

Pendant la lecture de la plage que vous pouvez répéter, appuyez plusieurs fois de suite sur REPEAT jusqu'à ce que l'indication "REPEAT 1" apparaisse dans la fenêtre d'affichage.

La lecture répétée de cette plage démarre.

Pour arrêter la lecture répétée d'une plage unique

Appuyez sur ■.

Pour reprendre la lecture normale

Appuyez plusieurs fois de suite sur REPEAT jusqu'à ce que l'indication "REPEAT 1" disparaisse.

Répétition d'un passage déterminé d'une plaque (lecture répétée a-b)

Vous pouvez spécifier un passage sur une plage dont vous voulez activer la lecture répétée. Le passage que vous spécifiez doit être compris entre le début et la fin d'une seule et même plage.

1 Pendant que le lecteur produit la plage en question, appuyez sur la touche A ↔ B au point de début (point A) du passage à produire de manière répétée.

L'indication "REPEAT" apparait et "A" se met à clignoter dans la fenêtre d'affichage.

2 Poursuivez la lecture de la plage (ou appuyez sur ) pour localiser le point de fin (point B) et appuyez ensuite sur A ⇔ B.

L'indication "REPEAT A-B" apparait et la lecture répétée A-B démarre.

Pour arrêter la lecture répétée a-b et reprendre la lecture normale

Appuyez sur REPEAT ou ■.

Vous pouvez définir un nouveau point de début et un nouveau point de fin en cours de lecture repétée A-B

Vous pouvez transformer le point de fin en cours par un nouveau point de début et spécifier ensuite un nouveau point de fin de manière à répéter un autre passage juste après le passage en cours.

1 En cours de lecture répétée A-B, appuyez sur B. Le point de fin en cours devient le nouveau point de début (point A).

L'indication "REPEAT" s'allume et "A" se met à clignoter dans la fenêtre d'affichage.

2 Localisez le nouveau point de fin (point B) et appuyez sur A ↔ B

L'indication "REPEAT A-B" s'allume et le lecteur démarre la lecture répétée du nouveau passage spécifié.

Lorsque vous souhaitez reprendre depuis le point de départ A, appuyez sur au cours d'une répétition A B.

Lecture de plages dans un ordre quelconque

Lorsque vous sélectionnez la lecture aléatoire, le lecteur reproduit toutes les plages du disque dans un ordre aléatoire.

1 Appuyez sur SHUFFLE en mode d'arrêt.

2 Appuyez sur

La lecture aléatoire démarre.

L'indication "T" apparait pendant que le lecteur "mélange" les plages. Le lecteur s'arrête après avoir reproduit une fois toutes les plages.

Pour reprendre la lecture normale

Appuyez sur CONTINUE.

Vous pouvez localiser des plages en cours de lecture aléatoire

Appuyez sur I< I.

Appuyez sur pour localiser la plage suivante ou sur pour localiser le début de la plage en cours. Le lecteur ne retourne pas à des titres qui ont déjà été joués.

Création de votre propre programme musical

Vous pouvez sélectionner les plages que vous préférez et spécifier leur ordre de lecture dans un programme musical pouvant contenir jusqu'à 32 plages (ou 999 min. 59 sec. de durée totale pour le programme)

Appuyez sur PROGRAM en mode d'arrêt.

L'indication "PROGRAM" apparait dans la fenêtre d'affichage.

2. Appuyez sur les touches numériques pour introduire le numéro d'une plage.

Si vous introduisez un mauvais numéro de plage, appuyez sur CLEAR pour effacer ce numéro de plage et réintroduisez le bon numéro de plage à l'aide des touches numériques.

Pour sélectionner une plage portant un numéro supérieur à 11

Appuyez sur >10, page 18

3 Répétez l'étape 2 pour introduire d'autres plages. Chaque fois que vous introduisez un nombre de pl., la durée totale du programme apparait dans la fené d'affichage.

4 Appuyez sur. La lecture programmée démarre.

Pour reprendre la lecture normale

Appuyez sur CONTINUE.

Le programme reste en mémoire après la fin de la lecture programmée

Appuyez sur pour recommencer la lecture programmée à partir du début. Le programme reste en mémoire si vous arrêtez la lecture.

Remarque

Si vous mettez le lecteur hors tension, si vous débranchez le câble d'alimentation ou si vous appuyez sur OPEN/CLOSE, le programme musical est effacé.

Avant de démarrer la lecture ou pendant la lecture, appuyez sur CHECK.

Chaque fois que vous appuyez sur la touche, les numéros des plages s'afficheront selon leur ordre de programmation.

Si vous appuyez sur CHECK en cours de lecture, le numéro de plage apparait suivant le numéro de plage en cours.

Modification du contenu d'un programme musical

Vous pouvez changer le contenu d'un programme musical en mode d'arrêt.

Pour	Procedez comme suit:
Effacer une plage	1 Appuyez plusieurs fois de suite sur CHIECK jusqu'à ce que le nombre de la plage que vous pouze effacer apparaissé.2 Appuyez sur CLEAR.
Effacer à partir de la dernière plage du programme	Appuyez sur CLEAR.Chaque fois que vous appuyez sur cette touche, la dernière plage du programme est effacée.
Ajouter une plage à la fin du programme	Appuyez sur ↓/▶ pour sélectionner la plage que vous pouze ajouter et appuyez ensuite sur PROGRAM. Si vous utilisez la télécommande, appuyez sur la touche numérique correspondant à la plage à ajouter.
Effacer toutes les plages	Appuyez sur CLEAR (pendant 2 secondes environ) jusqu'à ce que "Prog CLEAR"s'affiche.

Écoute d'un CD à l'aide d'un filtré (fonction de filtrer numérique)

Le lecteur est équipé d'un filtre numérique qui élimine les interférences générées au cours de l'échantillonnage. En sélectionnant le type des filtres, vous pouvez régler la qualité sonore.

Vous pouvez sélectionner "STANDARD" ou "OPTION". (Le réglage par défaut est "STANDARD".)

SCD-XA777ES

SCD-XA333ES

1 Appuyez sur MENU. 2 Tournez 1 1 AMS jusqu'au que "D FILTER" apparaisse dans la fenêtre d'affichage. 3 Appuyez sur AMS>>I. 4 Tournez 1 1 AMS jusqu'au que le nom du filtre souhaité ("STANDARD" ou "OPTION") apparaisse dans la fenêtre d'affichage. 5 Appuyez sur Lorsque vous sélectionnez "OPTION", la mention "FILTER" s'affiche.

Caractéristiques de chaque filtre numérique

Offre une gamme de fréquences étendue et une impression d'espace.

OPTION

Offre un son lisse et puissant avec une position d'image nette.

Remarques

• Les filtres numériques sont efficaces uniquement lorsque vous lisez un CD traditionnel. Vous ne pouvez pas sélectionner le filtre numérique lorsque vous lisez un Super Audio CD.
• Selon le disque ou l'équipement raccordé, il se peut qu'il n'y ait aucun changement notable après commutation du filtre.

Vous pouvez régler le mode digital out sur on (les signaux numériques peuvent être émis) ou sur off (les signaux numériques ne peuvent pas être émis). Lorsque vous utilisez le connecteur DIGITAL (CD) OUT COAXIAL ou DIGITAL (CD) OUT OPTICAL, régalez le mode numérique sur on ("D. OUT ON"). (Le réglage par défaut est "D. OUT ON".)

SCD-XA777ES

SCD-XA333ES

1 Appuyez sur MENU. 2 Tournez 1 1 AMS jusqu'au que l'indication "D. OUTPUT" apparaisse dans la fenêtre d'affichage. 3 Appuyez sur AMS>>I. 4 Tournez 1 1 AMS jusqu'au que le mode numérique souhaité ("D. OUT ON" ou "D. OUT OFF") apparaisse dans la fenêtre d'affichage. 5 Appuyez sur AMS

Remarque

Lors de la lecture d'un Super Audio CD, cette fonction est inopérante et aucun signal n'est émis par les connecteurs DIGITAL (CD) OUT.

Sélection de la zone de lecture par défaut

1 Appuyez sur MENU lorsque votre lecteur est en mode arrêt. 2 Tournez la commande jusqu'à que "M/2CH SELECT" s'affiche. 3 Appuyez sur la commande

La zone de lecture actuellement programmée s'affiche.

Tournez la commande pour sélectionner la zone de lecture souhaitée, puis appuyez de nouveau sur

Lecture d'un super audio CD multicanal (fonction de gestion multicanal)

Le lecteur dispose d'une fonction de gestion multicanal permettant de régler le mode lecture du Super Audio CD utilisant la technologie DSD-DSP (intégrée au lecteur), en fonction de la configuration ou de la taille de vos enceintes.

Exemple de configuration d'enceintes

Pour régler la gestion multicanal :

1. Sélectionnez le mode lecture à partir du mode de prépréréglage (lecture bi-canal ou multicanal). 2. Réglez la balance du niveau de sortie de chaque enceinte (uniquement lorsque le mode de lecture multicanal est sélectionné).

Remarques

• Cette fonction est disponible uniquement avec le Super Audio CD.
• En fonction du mode de configuration sélectionné, vous ne pouvez pas régler la balance du niveau de sortie de vos enceintes.

SCD-XA777ES

SCD-XA333ES

Sélection du mode lecture bi-canal

1 Appuyez sur MENU. 2 Tournez la commande << AMS >> jusqu'à que "2CH SPK MODE" s'affiche. 3 Appuyez sur la commande < AMS. Le mode lecture s'affiche.

Mode de configuration	Enceintes avant	Caisson de basses
2CH Direct	Chaque signal est diffusé directement par les enceintes avant. Aucun signal n'est émis par le caisson de basses.*1
2CH + SW	O*2	O

1 Le signal audio sort des prises ANALOG 2CH OUT et aucun signal n'est émis par les prises ANALOG 5.1CH FRONT L/R. (SCD-XA777ES uniquement) 2 Le signal audio sort des prises ANALOG 5.1CH FRONT L/R et aucun signal n'est émis par les prises ANALOG 2CH OUT. (SCD-XA777ES uniquement)

Tournez la commande AMS jusqu'au que le mode souhaité s'affiche. Appuyez sur la commande HAMS I

Remarque

Cette fonction n'est pas disponible lorsque le lecteur est en mode CD ou multicanal. Pour pouvoir l'activer, régalez le lecteur en mode Super Audio CD bi-canal, ouvrez le plateau de lecture ou retirez le disque du lecteur.

Sélection du mode lecture multicanal

1 Appuyez sur MENU. 2 Tournez la commande < > jusqu'au que "MCH SPK MODE" s'affiche.

3 Appuyez sur la commande . Le mode lecture s'affiche.

Mode de configuration	Enceintes avant	Enceinte centrale	Enceintes surround	Caisson de basses
MCH Direct	Chaque signal est diffusé directement par chaque enceinte.
5-Large + SW	Large	Large	Large	○
5-Large	Large	Large	Large	-
5-Small + SW	Small	Small	Small	○
FRT - Large +SW	Large	Small	Small	○
FRT - Large	Large	Small	Small	-
No-CNTR + SW	Large	-	Large	○
No-CNTR	Large	-	Large	-

À propos des "large (grandes)" et des "small (petites)" enceintes

On entend par "Large" les enceintes capables de reproduire parfaitement les basses fréquences. Si vous sélectionnez "Small" pour les enceintes surround, les basses fréquences de ces enceintes sont reproduites par les enceintes avant et/ou le caisson de basses. Pour une utilisation standard, sélectionnez "MCH Direct" ou régler toutes les enceintes sur "Large" (exemple: "5 - Large + SW", "5 - Large", etc.). Si le son obtenu ou la lecture multicanal ne vous satisfont pas lors de l'écoute d'un Super Audio CD multicanal, régler les enceintes concernées sur "Small".

4 Tournez la commande jusqu'à ce que le mode souhaité s'affiche.

5 Appuyez sur la commande < AMS I. La balance du niveau de sortie par défaut s'affiche. Pour régler la balance du niveau de sortie, passez directement à l'étape 4 de la section "Réglage de la balance du niveau de sortie sur le panneau avant du lecteur" de la page 24 ou à l'étape 2 de la section "Réglage du niveau de sortie à partir de la télécommande" de la page 25.

Pour revenir à l'affichage normal, appuyez sur MENU.

Remarques

• La fonction de gestion multicanal n'est pas disponible lorsque vous sélectionnez "MCH Direct" (vous ne pouvez pas régler la balance du niveau de sortie de chaque enceinte). L'enceinte avant est automatiquement réglée sur "Large" lorsque le caisson de basses est sur "
• Lorsque vous écoutez une piste ne contenant pas le signal LFE*, le signal du caisson de basses n'est pas émis. Ainsi, lorsque vous sélectionnez "MCH Direct", "5 - Large + SW" ou "No - CNTR + SW", aucun signal n'est émis par le caisson de basses. Toutefois, lorsque vous sélectionnez "5 - Small + SW" ou "FRT - Large + SW" (quand vous regardez l'enceinte sur "Small"), les basses fréquences proviennent du caisson de basses.
• LFE: Low Frequency Enhancement (amélioration des basses fréquences) (décrit comme ".1 CH")

Réglage de la balance du niveau de sortie de chaque enceinte

La fonction de gestion multicanal vous permet de régler les éléments suivants :

Balance relative du niveau de sortie entre les enceintes avant (FRONT L/R) et l'enceinte centrale (CENTER)

Balance relative du niveau de sortie entre les enceintes avant (FRONT L/R) et les enceintes surround (SURR L/R)

SW BALANCE

Balance relative du niveau de sortie entre les enceintes avant (FRONT L/R) et le caisson de basses (SUB WOOFER)

Remarque

Certains réglages ne sont pas disponibles, en fonction du mode lecture multicanal sélectionné.

Réglage de la balance du niveau de sortie sur le panneau avant du lecteur

Vous pouvez régler la balance de chacune de vos enceintes en mode lecture, à partir du son émis. Vous pouvez également la régler en mode arrêt, à partir du signal d'essai.

1 Appuyez sur MENU. 2 Tournez la commande jusqu'à que "LEVEL ADJUST" s'affiche. 3 Appuyez sur la commande AMS Si vous effectuez le réglage en mode lecture, passez directement à l'étape 6. 4 Tournez la commande jusqu'à que "TONE ON" s'affiche. 5 Appuyez sur la commande Le signal d'essai est émis par chacune des enceintes, l'une après l'autre, et l'écran indique quelle enceinte émet actuellement le signal. 6 Tournez la commande < AMS jusqu'à ce que l'élément souhaité s'affiche. Sélectionnez l'élément "CNTR BALANCE", "SUR BALANCE" ou "SW BALANCE".

Remarque

Lorsque vous régalez le caisson de basses sur "—" en mode de configuration (page 23), "SW BALANCE" ne s'affiche pas. De même, lorsque vous régalez les enceintes centrale et surround sur "—", "CNTR BALANCE" et "SURR BALANCE" ne s'affichent pas.

7 Appuyez sur la commande

Le réglage de la balance apparaît.

En mode d'arrêt, l'enceinte sélectionnée émet le signal d'essai.

Exemple: Si vous sélectionnez "SURR BALANCE", le signal d'essai est audible sur les enceintes avant et les enceintes surround.

9 Appuyez sur la commande 1

Le lecteur revient au statut décrit à l'étape 6.

Répétez les étapes 6 à 9 pour d'autres réglages.

10 Appuyez sur MENU après avoir effectué tous vos réglages.

L'affichage redevient normal.

Réglage du niveau de sortie à partir de la télécommande

Vous pouvez régler le niveau de sortie de chaque enceinte avec la télécommande fournie, en mode lecture.

Si vous effectuez le réglage en mode lecture, passez directement à l'objet 4.

3 Appuyez sur ENTER.

Le signal d'essai est émis par chacune des enceintes, l'une après l'autre, et l'écran indique quelle enceinte émet actuellement le signal.

Lorsque vous régalez le caisson de basses sur "—" en mode de configuration (page 23), "SW BALANCE" ne s'affiche pas.

De même, lorsque vous reglez les enceintes centrale et surround sur —", "CNTR BALANCE" et "SURR BALANCE" ne s'affichent pas.

5 Appuyez sur ENTER.

Le réglage de la balance apparaît.

En mode d'arrêt, l'enceinte sélectionnée émet le signal d'essai.

Exemple: Si vous sélectionnez "SURR BALANCE", le signal d'essai est audible sur les enceintes avant et les enceintes surround.

7 Appuyez sur ENTER.

Le lecteur revient au statut décrit à l'étape 4.

Répétez les étapes 4 à 7 pour d'autres réglages.

L'affichage redevient normal.

Remarque

Si vous sélectionnez un mode de lecture autre que "2CH Direct" ou "MCH Direct" avec la fonction de gestion multicanal, la distribution des sons vers les enceintes changera, provoquant peut-être une diminution du volume sonore d'ensemble. Dans ce cas, ajustez le volume avec la commande de volume sur l'amplificateur raccordé.

Remarque sur les prises de sortie ANALOG (SCD-XA777ES uniquement)

Ce lecteur possède un convertisseur N/A à triple alimentation et une fonction de gestion multicanal. Les réglages des sorties utilisables dépendent du mode sélectionné, comme indiqué ci-après. Pour plus de détails, reportez-vous au mode d'emploi.

Source	Gestion multicanal	Prises 2CH OUT	Prises 5.1CH OUT	Prises PHONES
CD	N'est pas disponible lors de la lecture de CD	○	·	○
Super Audio CD (bi-canal)	Direct	○	·	○
	2ch + SW	·	○	·
Super Audio CD (multicanal)	Direct	·	○	·
	Sauf Direct	·	○	·

Remarque sur la lecture bicanal de super audio CD

Si vous sélectionné 2ch + SW, le réglage de sortie passe à 3 canaux et le son est émis par les prises 5.1 CH OUT. Par conséquent, aucun son n'est émis par les prises 2 CH OUT ou la prise PHONES.

Informations complémentaires

Ce chapitre fournit des informations complémentaires sur le fonctionnement et l'entretien de la lectureur Super Audio CD.

Sécurité

• Attention — Les instruments optiques qui équipent cet appareil sont dangereux pour les yeux.
• Si un objet ou un liquide quelconque pénètre à l'intérieur du boîtier, débranche le lecteur et ne l'utilisez plus avant de l'avoir fait contrôler par un personnel qualifié.
• Le cordon d'alimentation doit être remplacé dans un centre de service après-vente qualifié exclusivement.
• L'appareil n'est pas débranché de l'alimentation secteur tant qu'il est raccordé à la prise murale, même si l'appareil lui-même a été mis hors tension.

Alimentation

• Avant d'utiliser le lecteur, assurez-vous que la tension d'utilisation de l'appareil est identique à celle de l'alimentation secteur locale. La tension d'utilisation est indiquée sur la plaque signalétique fixée au dos du lecteur.
• Le lecteur reste branché sur l'alimentation secteur tant qu'il est raccordé à la prise murale, même si l'appareil a préalablement été mis hors tension.
• Si vous prévoyez de ne pas utiliser le lecteur pendant une période prolongée, débranchez-le de la prise murale. Pour déconnecter le cordon d'alimentation, tirez sur la fiche; ne tirez jamais sur le cordon proprement dit.

Installation

• Installez le lecteur dans un lieu suffisamment ventilé afin de prévenir tout risque de surchauffe à l'intérieur du boîtier.
• N'installez pas le lecteur sur une surface souple comme un tapis qui risquerait d'obstruer les ouïes de ventilation situées sur la base de l'appareil.
• N'installez pas le lecteur à proximité de sources de chaleur ou dans un endroit excessivement poussièreux, soumis à la lumière directe du soleil ou à des vibrations ou des chocs mécaniques importants.

Utilisation

• Si vous transportez soudainement le lecteur d'une pièce froide dans une pièce chaude ou si vous l'installez dans une pièce particulièrement humide, de la condensation peut se former sur les lentilles montées à l'intérieur du lecteur. Le fonctionnement du lecteur risque d'en être affecté. En pareil cas, retirez le disque du plateau de lecture et laissez le lecteur sous tension pendant environ une heures pour permettre à l'humidité de s'évaporer.
• À l'allumage, il est possible que du bruit se fasse entendre lors du chargement du disque dans le lecteur Super Audio CD. Ce bruit est normal.

Réglage du volume

• N'augmentez pas trop le volume pendant l'écoute d'un passage de très faible niveau d'entrée ou ne comportant aucun signal audio. Vous risquez en effet d'endommager les hautparleurs lors de la lecture d'un passage représentant un niveau d'entrée très élevé.

Introduction d'un disque

• Il est possible que vous entendiez un bruit de transmission ou mécanique émis par le lecteur. Ce sifflement signifie que le lecteur est en train de régler automatiquement ses mécanismes internes en fonction du disque introduit. Il est également possible que vous entendiez un bruit mécanique lorsque vous introduisez un disque déformé dans le lecteur.

Entretien

• Nettoyez le boîtier, la console et les commandes à l'aide d'un chiffon imbibé d'une solution détergente neutre. N'utilisez pas de tampon abrasif, de poudre à récurer ou de solvant tel que l'alcool ou le benzine.

Assurez-vous de refermer le plateau de lecture.

Si vous éprouvez la moindre difficulté concernant votre lecteur, n’hésitez pas à consulter votre revendeur Sony.

Manipulation des disques

• Pour que les disques restent propres, saisissez-les par le bord. N'en touchez pas la surface.
• Ne collez pas de papier ni de bande adhésive sur les disques.

• Utilisez uniquement des disques de forme ronde. L'utilisation d'un disque de forme spéciale (par exemple : disque carré, en forme d'étoile, de cœur...) risque d'endommager votre lecteur.
• N'utilisez pas de disques pourvus d'une étiquette comme sur les disques de location.

Rangement des disques

• N'exposez pas les disques au rayonnement direct du soleil ou à des sources de chaleur comme des conduits d'air chaud.
• Après lecture, rangez les disques dans leur boîtier. Si vous empilez les disques sans leurs boîtiers, vous risquez de les endommager.

Installation d'un disque sur le plateau de lecture

Assurez-vous que le disque est correctement positionné sur le plateau. Sinon, le lecteur ou le disque risque d'être endommagé.

Entretien

• Si les disques portent des traces de doigts ou de la poussière, la qualité audio risque d'en être altérée.
• Avant la lecture, nettoyez les disques avec un chiffon de nettoyage. Essuyez les disques en allant du centre vers l'extérieur.

• Nettoyez les disques avec un chiffon doux légèrement imbibé d'eau et essuyez-les ensuite avec un chiffon sec.
• N'utilise pas de solvants comme de la benzine, du diluant, des nettoyants pour disques en vinyle ni de sprays antistatiques.

Remarques concernant la lecture d'un cd-r/cd-rw

• Il est possible que certains disques enregistrés avec un graveur CD-R/CD-RW ne puissent pas être reproduits en raison de rayures, de souillures, de leurs conditions d'enregistrement ou des caractéristiques techniques du graveur. En outre, les disques qui ne sont pas finalisés à la fin de l'enregistrement ne peuvent pas être reproduits.

Dépannage

Si vous rencontrez l'une des difficultés suivantes à l'occasion de l'utilisation de ce lecteur, consultez le présent guide de dépannage pour tenter de remédier au problème survenu. Si le problème persiste, consultez votre revendeur Sony.

Pas de son.

Vérifiez si le lecteur est correctement raccordé. Assurez-vous que vous exploitez correctement l'amplificateur. Lorsque vous utilisez un casque, régalez le volume à l'aide du bouton PHONE LEVEL.

Pas de son via les connecteurs digital (CD) OUT.

Les signaux audio du Super Audio CD ne peuvent être sortis via les connecteurs DIGITAL (CD) OUT. Le mode digital out est désactivé. Activez-le (voir page 22).

La lecture du disque ne démarre pas.

Il n'y a pas de disque à l'intérieur du lecteur. → Le disque est placé à l'envers sur le plateau de lecture. → Placez le disque sur le plateau de lecture avec la face imprimée vers le haut. → Le disque n'est pas inséré correctement. Rechargez le disque. Nettoyez le disque (voir page 27). → De l'humidité s'est condensée à l'intérieur du lecteur. Retirez le disque et laissez le lecteur sous tension pendant environ une heure. → Le disque posé sur le plateau est incompatible (voir page 13).

La télécommande ne fonctionne pas.

Dégagez les obstacles entre la télécommande et le lecteur. Dirigez la télécommande vers le capteur de télécommande du lecteur. Si les piles de la télécommande sont déchargees, remplacez-les.

Aucun son n'est émis uniquement en lecture biconale d'un super audio CD.

Vérifiez le mode sélectionné dans la fonction de gestion multicanal du Super Audio CD (2 canaux). Lorsque le mode "2CH+ SW" est sélectionné, le son est émis via les prises 5.1 CH OUT. Pour plus de détails, voir page 23.

Aucun son n'est émis par la prise SUB WOOFER.

Sélectionnez le mode de lecture de sorte que le caisson de basses soit réglé sur "O" (page 23). Lorsque vous écoutez une piste ne contenant pas le signal LFE, le signal n'est émis par le caisson de basses que lorsque vous sélectionnez "5-Small ^+ SW" ou "FRT-Large ^+ SW" pour le mode de lecture multicanal (page 24).

Pendant la lecture d'un super audio CD

Plage de fréquence de lecture 2 Hz à 100 kHz

Réponse en fréquence 2 Hz à 50 kHz (-3 dB)

Plagedynamique 108dBouplus

Distorsion harmonique totale 0,0012 % ou moins

Pleurage et scintillage Valeur dans la limite mesurable (± 0,001% W. PEAK) ou moins

Pendant la lecture d'un CD

Réponse en fréquence 2Hz à 20kHz

Plage dynamique 100 dB ou plus

Distorsion harmonique totale 0,0017 % ou moins

Pleurage et scintillage Valeur dans la limite mesurable (± 0,001%) W. PEAK) ou moins

Connecteurs de sortie

	Type de prise	Niveau de sortie	Impédance de charge
ANALOG OUT	Prises phono	2 Vrms (à 50 kilohms)	Plus de 10 kilohms
DIGITAL (CD) OUT OPTICAL*	Connecteur de sortie optique carré	-18 dBm	Longueur d'onde de l'émission lumineuse: 660 nm
DIGITAL (CD) OUT COAXIAL*	Connecteur de sortie coaxial	0,5 Vp-p	75 ohms
PHONES	Prisc phono stéréo	10 mW	32 ohms

• Sort uniquement les signaux audio de CD

Caractéristiques générales

Laser Laser à semi-conducteur

$$ \begin{array}{l} (S A C D: \lambda = 6 5 0 \mathrm {n m}) \ (\mathrm {C D}: \lambda = 7 8 0 \mathrm {n m}) \ \text {D u r e} \quad d ^ {\prime} \text {e m i s s i o n}: \text {c o n t i n u e} \ \end{array} $$

Puissance rayonnante du laser :

$$ 5. 4 7 \mathrm {u W} \dot {\mathrm {a}} 6 5 0 \mathrm {n m} $$

• Ces sorties correspondent à la valeur mesurée à une distance d'environ 200 mm de la surface de la lentille de l'objet sur le point de lecture optique.

Puissance de raccordement

$$ 2 3 0 \mathrm {V C A}, 5 0 / 6 0 \mathrm {H z} $$

Consommation électrique 32 w

La conception et les spécifications sont sujettes à modifications sans préavis.

SCD-XA333ES

Pendant la lecture d'un Super Audio CD

Plage de fréquence de lecture

2 Hz à 100 kHz

Réponse en fréquence 2 Hz à 50 kHz (-3 dB)

Plage dynamique 106 dB ou plus

Distorsion harmonique totale

0,0015% ou moins

Plurage et scintillement Valeur dans la limite mesurable

(± 0,001% W. PEAK) ou moins

Pendant la lecture d'un CD

Réponse en fréquence 2Hz à 20kHz

Plage dynamique 100 dB ou plus

Distorsion harmonique totale

0,0018% ou moins

Pluie et scintillement Valeur dans la limite mesurable

(±0,001 % W. PEAK) ou moins

Connecteurs de sortie

	Type de prise	Niveau de sortie	Impédance de charge
ANALOG OUT	Prises phono (à 50 kilohms)	2 Vrms	Plus de 10 kilohms
DIGITAL (CD) OUT OPTICAL*	Connecteur de sortie optique carré	-18 dBm	Longueur d'onde de l'émission lumineuse: 660 nm
DIGITAL (CD) OUT COAXIAL*	Connecteur de sortie coaxial	0,5 Vp-p	75 ohms
PHONES	Prise phono stéréo	10 mW	32 ohms

• Sort uniquement les signaux audio de CD

Caractéristiques générales

Laser à semi-conducteur

(SACD: = 650nm)

Durée d'émission : continue

Puissance rayonnante du laser :

5.47uW a 650 nm

*Cas sorties correspondant à la valeur mesurée à une distance d'environ 200mm de la surface de la lentille de l'objet sur le point de lecture optique.

Puissance de raccordement

230VCA,50/60Hz

La conception et les spécifications sont sujettes à modifications sans préavis.

Accessoires 4

Affichage d'informations 15

Amplificateur (non fourni) 5

AMS (déteceur automatique de musique) 14

ANALOG OUT

2CH6

5.1 CH 5

Balance du niveau de sortie 24

Couche 12

Cable

Connexion audio 5

Numérique coaxial 7

numérique optique 7

DIGITAL (CD) OUT 7

Filtrenumerique22

Fonction de gestion multicanal 23

Introduction d'un disque 14

Lecture

d'un disque 14

En introduisant le numéro de plaque 18

Plages dans un ordre aléatoire 20

plusieurs fois 19

Lecture aléatoire 20

Lecture programme

Comment créer voir programme musical 21

modification du contenu du programme 21

Vérification du contenu du programme 21

Localisation

Avec la fonction d'index (recherche d'index) 18

en contrôlant le son (recherche) 18

En introduisant le numéro de plaque 18

En observant l'indication de la durée (recherche à grande vitesse) 18

passage déterminé 18

plage spécifique 18

Mode lecture bi-canal 23 multicanal 23

Pause de lecture 14 Piles 4

Raccordement composant audio 5 source d'alimentation 7 Recherche rapide 18 recherche d'index 18 recherche temporelle 19

Répetition

Lecture A-B 20 Lecture complète 19 Lecture d'une seule plage 20

Super Audio CD 12 Super Audio CD bi-canal 13

Télécommande 11 TEXT 16 TOC 13

Zone 13
