MODE D'EMPLOI TFK1543FG2 TELEFUNKEN

Congélateur - Réfrigérateur FRIGORIFERO Freezer - Frigo Istruzioni per l'uso

• Repositionner la porte p. 47
• AVANT D’APPELER LE SERVICE CENTRE APRÈS VENTE p. 48
• Quelques conseils pour économiser de l'énergie p. 49
• Fiche technique des appareils de refroidissement LISTE DES ACCESSOIRES ET DES COMPARTIMENTS DU p. 50

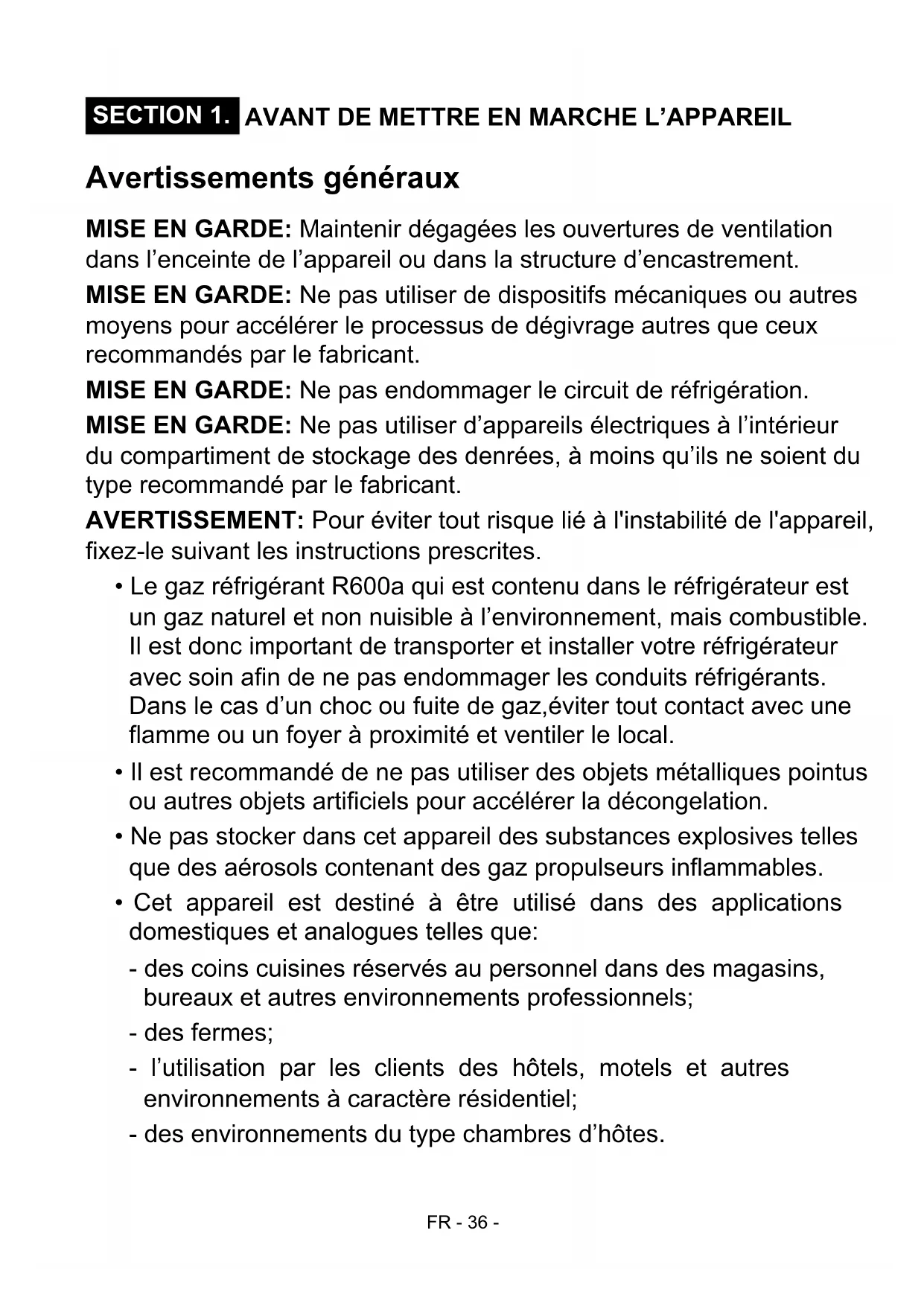

AVANT DE METTRE EN MARCHE L’APPAREIL Avertissements généraux MISE EN GARDE: Maintenir dégagées les ouvertures de ventilation dans l’enceinte de l’appareil ou dans la structure d’encastrement. MISE EN GARDE: Ne pas utiliser de dispositifs mécaniques ou autres moyens pour accélérer le processus de dégivrage autres que ceux recommandés par le fabricant. MISE EN GARDE: Ne pas endommager le circuit de réfrigération. MISE EN GARDE: Ne pas utiliser d’appareils électriques à l’intérieur du compartiment de stockage des denrées, à moins qu’ils ne soient du type recommandé par le fabricant.

AVERTISSEMENT: Pour éviter tout risque lié à l'instabilité de l'appareil,

fixez-le suivant les instructions prescrites.

• Le gaz réfrigérant R600a qui est contenu dans le réfrigérateur est un gaz naturel et non nuisible à l’environnement, mais combustible. Il est donc important de transporter et installer votre réfrigérateur avec soin afin de ne pas endommager les conduits réfrigérants. Dans le cas d’un choc ou fuite de gaz,éviter tout contact avec une flamme ou un foyer à proximité et ventiler le local.

• Il est recommandé de ne pas utiliser des objets métalliques pointus ou autres objets artificiels pour accélérer la décongelation.

• Ne pas stocker dans cet appareil des substances explosives telles que des aérosols contenant des gaz propulseurs inflammables.

• Cet appareil est destiné à être utilisé dans des applications domestiques et analogues telles que: - des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnements professionnels; - des fermes; - l’utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel; - des environnements du type chambres d’hôtes.FR - 37 -

• Ne pas mettre en marche au moyen d’un programmateur, d’une minuterie, ou d’un système de commande à distance séparé ou tout autre dispositif qui met l’appareil sous tension automatiquement.

• Si la prise ne correspond pas à la fiche du réfrigérateur, elle doit être remplacée par le fabricant, son représentant ou tout autre personne qualifiée afin d'éviter un danger.

• Cet appareil ne doit pas être utilisé par les personnes (y compris les enfants) ayant des capacités physiques, sensorielles ou mentales réduites ou par des personnes ne possédant pas l'expérience ou la connaissance requise. Elles ne peuvent être autorisées à utiliser cet appareil qu'après avoir été formées ou bien sous la supervision d'une personne responsable de leur sécurité. Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec cet appareil.

• Une fiche de terre spéciale a été branchée au câble d'alimentation de votre réfrigérateur. Cette fiche doit être utilisée avec une autre prise de terre spéciale de 16 ampères. Si vous ne disposez pas d'une telle prise dans votre domicile, veuillez contacter un technicien qualifié pour qu'il procède à son installation.

• Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d’éviter un danger.FR - 38 - Instructions de sécurité

• Ne pas utiliser d’appareils électriques à l’intérieur du réfrigérateur.

• Si cet appareil sert à remplacer un vieux réfrigérateur, retirez-le ou détruisez les fermetures avant de vous débarrasser de l'appareil. Ceci permet d'éviter aux enfants de s'enfermer dans l'appareil et de mettre ainsi leur vie en danger.

• Les réfrigérateurs et congélateurs hors d’usage renferment des gaz calorifuges et réfrigérants qui doivent étre évacués correctement. Veillez à ce que l'ancien réfrigérateur soit mis au rebut correctement. Veuillez contacter les autorités locales de votre région pour obtenir des renseignements concernant la mise au rebut et les endroits appropriés. Parfois le revendeur reprend l’ancien réfrigérateur. Assurez- vous que les tubes frigorifiques ne sont pas endommagés anant la mise à la décharge. Les produits électriques et électroniques usagés ne doivent pas être jetés avec les ordures ménagères. Renseignez-vous auprès du revendeur où vous avez acheté ce produit pour obtenir la marche à suivre en matière de recyclage. Remarque importante: Important ! Avant de mettre votre appareil en route, veuillez lire attentivement ce guide d'installation et d'utilisation afin de vous familiariser plus rapidement avec son fonctionnement. Conservez cette notice d'utilisation avec votre appareil. A la réception de l'appareil, vérifiez qu'il ne soit pas endommagé et que les pièces et accessoires soient en parfait état. N'utilisez pas un appareil endommagé. En cas de doute, vérifiez auprès de votre vendeur. Recommandations

• Ne pas utiliser des adapteurs ou joints qui pourraient provoquer le surchauffage ou l’incendie .

• Ne pas brancher sur la fiche des câbles abimés et courbés .

• Ne tordez pas et ne pliez pas les câbles.

• Ne pas permettre aux enfants de jouer avec l’appareil . Les empêcher de s’asseoir sur les clayettes ou de se suspendre à la porte .

• Pour racler le givre formé dans la partie congélateur, ne pas utiliser des objets metalliques tranchants qui pourraient abîmer le corps du congélateur et créer des dommages irréversibles . Pour faire cela, utiliser un grattoir en plastique.

• Ne pas insérer la fiche dans la prise avec les mains mouillées.FR - 39 -

• Afin d'éviter le danger d'explosion des bouteilles ou boîtes métalliques qui contiennent des liquides gazeux, ne pas les placer dans la partie congélation.

• Les bouteilles contenant de l’alcool en grande quantité doivent être soigneusement rebouchées et placées perpendiculairement dans l’appareil .

• Ne pas toucher la surface réfrigérante avec les mains mouillées, afin d’éviter le risque d’être brûlé ou blessé.

• Ne pas manger le givre issu de la partie congélateur. Montage et mise en marche de l’appareil Avertissement ! Cet appareil doit être branché à une prise avec mise à la terre. Lors de l'installation de l'appareil, veillez à ce que le câble d'alimentation ne soit pas coincé dessous, auquel cas il serait endommagé et à remplacer impérativement.

• Cet appareil fonctionne sur courant alternatif 220-240 V et 50 Hz.

• Vous pouvez demander au service agréé le montage et la mise en marche de l’appareil gratuitement.

• Avant d'effectuer le raccordement électrique, assurez-vous que le voltage indiqué sur la plaque signalétique correspond au voltage de l'installation électrique de votre habitation.

• Prévoir une prise ménagère pour la fiche . A défaut de celle-ci, il est recommandé d’appeler un électricien.

• Le fabricant décline toute responsabilité en cas de non- raccordement à la terre conformément aux recommandations de cette brochure.

• N'exposez pas l'appareil aux rayons directs du soleil.

• Cet appareil ne doit pas être utilisé en plein air, ni exposé à la pluie.

• Le réfrigérateur doit être installé à l’écart de toutes sources de chaleur ; prévoir un endroit permettant une ventilation d’air suffisante et une distance de 50 cm quand il s’agit des radiateurs, poêles à gaz et à charbon, de 2 cm au minimum quand il s’agit des poêles électriques.

• Dans le cas où le réfrigérateur est installé près d’un autre réfrigérateur ou d’un congélateur, prévoir une distance d’au moins 2 cm pour éviter la condensation.

• Evitez de placer des objets lourds ou un grand nombre d'objets sur l'appareil.

• Prévoyez un espace d'au moins 15 cm au-dessus de l'appareil.

• La base de l'appareil doit être stable et horizontale. Utilisez les pieds réglables situés à l'avant de l'appareil pour compenser les irrégularités du sol.

• L'extérieur de l'appareil et les accessoires intérieurs doivent être nettoyés avec une solution d'eau et de savon liquide. L'intérieur doit être nettoyé avec du bicarbonate de soude dissous dans de l'eau tiède. Séchez avec soin et remettez les accessoires en place.FR - 40 -

• Dans le cas où la température extérieure est assez basse (inférieure aux 16°C) comme en hiver, mettre le bouton dans la position OFF ( ), ou bien lorsqu’il faut garder la température du congélateur plus basse, mettre le bouton dans la position ON

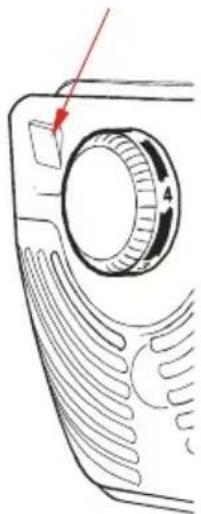

• Pour mettre le bouton Super congélation qui se trouve dans le boîtier du thermostat sur la position MARCHE, appuyez sur le bouton vers la position " ". Le bouton s'allumera.

• Quand le congélateur a atteint la température souhaitée, annuler le super bouton afin de diminuer la consommation d ‘énergie.

• Lors de la mise en marche initiale, il faut faire fonctionner l’appareil pendant 24 heures jusqu’à ce qu’il atteigne la température efficace et qu’il commence la réfrigération convenable.

• Durant cette période, ne pas ouvrir très souvent la porte et ne pas y mettre trop d ‘aliments. (Si le super interrupteur est disponible) Réglage du thermostat

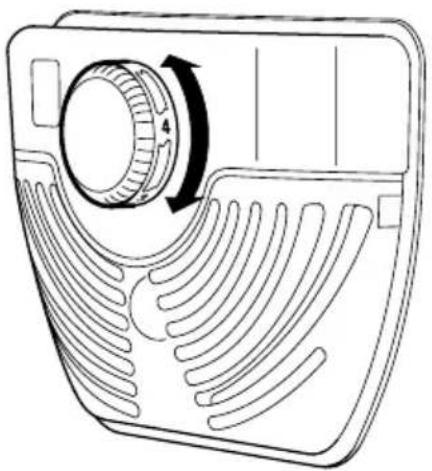

• La température intérieure du congélateur et du réfrigérateur est réglée automatiquement par le thermostat. Afin d’obtenir des températures plus basses, tourner le bouton à partir de la position 1 vers la position

• Pour la conservation des aliments dans le congélateur pour une durée courte, maintenir le bouton entre 1 et 3.

• Dans le cas de conservation à long terme des aliments dans le congélateur, mettre le bouton dans la position 3-4. Remarque importante: Ne pas essayer de faire pivoter le bouton au-dela de la position 1 au risque d'entraîner l'arrêt de votre appareil. Attention; La température extérieure, la quantité des aliments à conserver et l’ouverture fréquente de la porte affectent la température intérieure du congélateur. En cas de besoin, modifier le réglage de température. Avant la mise en marche

• Attendez 3 heures avant de brancher l'appareil afin de garantir des performances optimales.

• Votre appareil neuf peut avoir une odeur particulière. Celle-ci disparaîtra une fois qu'il commencera à se refroidir.FR - 41 -

• Si l’on ferme ou met hors tension, ne pas le remettre en marche ou sous tension pendant au moins 5 minutes. Cela pourrait endommager le compresseur. Avertissements relatifs aux réglages de la température

• La température environnante, la température des aliments frais stockés et le nombre de fois que la porte est ouverte, affectent la température dans le compartiment du réfrigérateur. Si nécessaire, changez le réglage de température.

• Nous vous déconseillons de faire fonctionner votre réfrigérateur dans des environnements où la température excède 10°C.

• Le réglage du thermostat doit se faire en tenant compte de la fréquence d’ouverture et de fermeture des portes des compartiments réfrigérateur et congélateur, la quantité de denrées conservées dans le réfrigérateur, ainsi que le cadre qui abrite le réfrigérateur.

• Après avoir branché votre réfrigérateur, celui-ci doit fonctionner pendant 24 heures sans interruption, en fonction de la température ambiante, pour que l’appareil soit suffisamment préparé à bien conserver vos denrées. Évitez d’ouvrir la porte du réfrigérateur avec une certaine fréquence et gardez-vous d’y introduire une quantité importante d’aliments au cours de cette période.

• Une fonction retardatrice d’environ 5 minutes a été prévue pour permettre d’éviter tout dommage au compresseur de votre réfrigérateur pendant l’opération de branchement-débranchement ou après une coupure de l’alimentation électrique. Votre réfrigérateur commencera à fonctionner normalement après 5 minutes.

• Votre réfrigérateur a été fabriqué pour fonctionner à des intervalles de température ambiante précises conformément à la classe climatique figurant sur l’étiquette d’information. Nous vous déconseillons de faire fonctionner votre réfrigérateur dans des environnements non correspondants aux intervalles de température. Classe climatique Température ambiante (°C) T Entre 16 et 43 (°C) ST Entre 16 et 38 (°C) N Entre 16 et 32 (°C) SN Entre 10 et 32 (°C) Accessoires (Dans certains modèles)le bac à glaçons Remplir le bac à glaçons au ¾ d'eau ; le replacer dans le congélateur.FR - 42 - Les barriéres pour des bouteilles Les barriéres servent à éviter la chute des bouteilles de ses places et la bruit qu’elles se causent quand la porte du réfrigérateur s’ouvre et se ferme. (Dans certains modèles) Spatule en plastique Après un certain temps, du gel se formera dans certains endroits du congélateur. Le gel accumulé dans le congélateur doit être enlevé de temps en temps. Utiliser une spatule en plastique si nécessaire pour le faire. Évitez d’utiliser des objets métalliques en pareille situation. Si vous le faites, vous courez le risque de percer le circuit du réfrigérateur, ce qui pourrait entraîner des dégâts irréparables pour l’appareil.FR - 43 - Contenu de la livraison Les descriptions visuelles et textuelles sur la section des accessoires peuvent varier selon le modèle de votre réfrigérateur. Contenu de la livraison Modèle Réfrigérateur-congélateur Clayette grillagée du congé

Clayettes en verre 4 Bac à légumes 1 Balconnets de porte 4 Casier à œufs 2 Bac à glaçons 2 Grattoir en plastique 1 Documents de garantie Oui Manuel d’utilisation OuiFR - 44 -

MISE EN PLACE DES ALIMENTS DANS L’APPAREIL Partie réfrigérateur

• Pour empêcher l’humidité et les odeurs, mettre les aliments dans des récipients fermés.

• Ne jamais placer des aliments chauds dans le réfrigérateur. Les aliments chauds doivent être laissés à refroidir à la température ambiante et placés dans le réfrigérateur de manière à permettre une circulation d’air convenable.

• Faire bien attention que les paquets ou les récipients ne touchent pas la parois arrière ; cela provoquerait le gel et l’adhésion des paquets à la paroi. Ne pas ouvrir trop souvent la porte du réfrigérateur.

• Les aliments dont la consommation est prévue dans quelques jours, comme viande et poissons (filmés), doivent être placés sur le rayon au-dessus des bacs à légumes dans la partie inférieure du réfrigérateur. Cette partie est la partie la plus froide et la plus convenable à la conservation.

• Les fruits et les légumes peuvent être placés dans la partie de conservation fraîche, sans être filmés. Partie congélateur

• La partie congélateur est utilisée pour la conservation à long terme des aliments congélés, et pour faire de la glace .

• Ne pas placer des aliments frais près des aliments congelés. Ils peuvent les détériorer.

• Si l’on veut congéler des aliments frais (viande, poisson, boulettes), les conserver en portions utilisables en une fois.

• Lorsque l’on excerce une opération de dégel dans la partie congélateur, placer les aliments dans la partie de réfrigération et les consommer aussi vite que possible.

• Ne jamais placer des aliments chauds dans le congélateur. Ils peuvent déteriorer d’autres aliments .

• Mise en place des aliments congelés : consulter les instructions relatives aux ali- ments congelés ; à défaut d’information, ne pas les conserver plus de 3 mois.

• Lorsque l’on achète un aliment congelé, vérifier qu’il soit congelé à la température convenable et qu’il soit filmé soigneusement.

• Les aliments congelés doivent être replacés aussi vite que possible sur la surface de réfrigération pour qu’ils ne perdent pas de valeur.

• La durée de conservation des aliments congelés : Cette durée dépend de la température ambiante, du réglage du thermostat, de la fréquence de l’ouverture de la porte, du type d’aliment et de la durée de transport du magasin jusqu’à la maison. Respecter absolument les instructions d’utilisation figurant sur l’emballage et veiller à ne pas excéder la durée maximum de conservation.

• Veuillez noter que la porte du compartiment congélateur ne peut être ouverte immédiatement aprés l’avoir fermée. Un vide s'installe. Patientez environ une minute avant de l'ouvrir à nouveau.FR - 45 -

• Avant le nettoyage, débrancher l’appareil.

• Ne pas le nettoyer en déversant de l’eau.

• Nettoyer la partie de réfrigération, à distance périodique, de l’eau tiéde additionnée de bicarbonate de soude

• Nettoyer les accessoires séparément à l’eau et au savon. Ne pas les laver dans la machine à laver.

• Ne pas utiliser des produits solvants comme détergeants et savon. Les essuyer après lavage. Après avoir terminé le lavage tout entier, insérer la fiche dans la prise avec les mains sèches.

• Pour l’économie d’énergie et l’utilisation rentable de l’appareil, nettoyer le condensateur deux fois par an, à l’aide d’un aspirateur. Veillez à ce que l'eau n'entre pas en contact avec les connections électriques de la commande de température ou l'éclairage intérieur. Inspectez le joint de porte de temps en temps.FR - 46 - Dégivrage Partie réfrigérateur

• le dégivrage s'effectue automatiquement lorsque l'appareil est en fonctionnement. L'eau de dégivrage est recueillie dans le bac d'évaporation et s'évapore automatiquement. Le plateau d'évaporation et l'orifice d'évacuation de l'eau de dégivrage doivent être nettoyés régulièrement avec la tige de nettoyage du conduit de dégivrage pour éviter que l'eau ne s'accumule dans le bas du réfrigérateur.

• Le givre recouvrant les rayons de la partie de congélation doivent être raclés régulièrement (à l’aide du racloir en plastique donné avec l’appareil). Partie congélateur La glace qui recouvre les étagères du congélateur doit être enlevée de façon périodique (à cet effet, utilisez le grattoir en plastique). Le congélateur doit être nettoyé de la même façon que le réfrigérateur et cela au moins 2 fois par an. Pour cela,

• Avant de dégeler le givre du congélateur : vérifier la congélation tout entière des aliments en mettant le bouton de thermostat dans la position « 5 ».

• Pendant l’opération de dégel, les aliments dégélés doivent être filmés et gardés dans un endroit frais. La chaleur qui va augmenter inévitablement, pourrait les détériorer. Il est donc recommandé de les consommer aussi vite que possible.

• Régler le thermostat au «•» ou bien mettre le congélateur hors tension. Laisser la porte du congélateur ouverte jusqu’à la fin du dégel tout entier.

• Pour accélerer le phénomène de dégel, déverser un peu d’eau tiède dans la partie congélateur.

• Essuyer soigneusement la surface intérieure de la partie congélateur.FR - 47 - Repositionner la porte

• Il n'est pas possible de changer le sens d'ouverture de la porte de votre réfrigérateur, lorsque les poignées sont installées à partir de la surface avant de la porte.

• Toutefois, il est possible de modifier le sens d'ouverture de la porte sur les modèles sans poignée.

• Si le sens d'ouverture de porte de votre réfrigérateur peut être changé, vous devez contacter le service autorisé le plus proche pour les travaux. Mise En Place de L’ampoule Lorsque l’on remplace la lampe du réfrigérateur ;

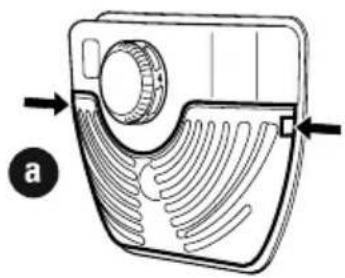

1. Débrancher le réfrigérateur,

2. Ouvrir les crochets du couvercle sur la lampe, faire sortir le couvercle,

3. Remplacer la lampe par une autre qui n’est pas supérieure à 15 W.

4. Remettre en place le couvercle ; rebrancher le réfrigérateur après 5 minutes

• L’emballage original et des supports polystrènes peuvent êtres gardés si c’est nécessaire.

• Lors du transport, le réfrigérateur doit être fixé à l’aide d’une ceinture large ou d’un corde assez solide. Respecter les instructions sur l’emballage, lors du transport.

• Toutes les pièces mobiles (rayons, filtres e’tc ...) doivent être démontées ou repliées avant le transport ou le changement de la position d’installation.FR - 48 -

Si le réfrigérateur ne fonctionne pas correctement, il est possible qu'il y ait un léger défaut. Il est donc recommandé avant d'appeler le SAV d'effectuer les contrôles suivant : Si le réfrigérateur ne marche pas ;

• l’éléctricité peut être coupée ,

• le fusible peut être fondu,

• le thermostat peut être réglé au «•»,

• la fiche peut être inserrée incorrectement,

• la prise dans laquelle est inserrée la fiche, peut être endommagée, pour en être sûr, y brancher un autre appareil électrique Si le réfrigérateur marche mais pas assez rentablement ;

• le réfrigérateur peut être surchargé,

• les portes peuvent être mal fermées,

• le condensateur peut être recouvert de poussière,

• il peut y avoir trop peu de distance derrière le réfrigérateur S’il n’y a aucun bruit ; Le gaz réfrigérant qui circule dans le réfrigérateur crée un bruit léger, même si le compresseur n’est pas en marche. C’est tout à fait normal. Si ces bruits sont différents ;

• la surface où l’on a istallé le réfrigérateur peut ne pas être assez plane ,

• il peut y avoir quelque chose qui touche ,

• ce qui se trouve dans le réfrigérateur peut remuer . Sı de l’eau se trouve dans la partie inférieure du réfrigérateur ; Le trou pour l’évacuation de l’eau pat étre bouche. Recommandations

• Pour obtenir encore plus d’espace et une meilleure image, la partie de congélation du réfrigérateur doit être bien serrée sur la paroi arrière du réfrigérateur. Lorsque le réfrigérateur est en marche, il se peut que le mur d’à côté se gèle ou dégoutte. Ce n’est pas la peine de s’inquiéter . Dans le cas où il y a une couche de glace assez épaisse (plus de 5 mm), débrancher le réfrigérateur jusqu’à la disparition de celle- ci. Dans un tel cas, il faut régler à nouveau le thermostate.

• Dans le cas où l’on prévoit ne pas utiliser le réfrigérateur pendant une longue période (vacances d’été), régler le thermostate au «•». Et nettoyer le réfrigérateur. Afin d’éviter la formation des moisissures et des odeurs, laisser la porte ouverte.

• Pour le mettre entièrement hors tension, débrancher la fiche centrale (pour le nettoyage et quand on laisse la porte ouverte)FR - 49 - Quelques conseils pour économiser de l'énergie

1- Installez l'appareil dans une pièce humide, bien aérée, loin de la lumière directe du

soleil et des sources de chaleur comme le radiateur, la cuisinière, etc.) Dans le cas contraire, utilisez une plaque d'isolation.

2- Laissez les aliments et les boissons chauds refroidir hors de l'appareil.

3- Pour geler les denrées congelées, introduisez-les dans le compartiment réfrigérateur.

La faible température des aliments congelés aidera à la réfrigération du compartiment réfrigérateur pendant la décongélation. Ce qui vous aide à économiser de l'énergie. Vous gaspillez de l'énergie lorsque vous mettez les denrées congelées hors du compartiment réfrigérateur.

4- Veillez à couvrir les boissons et les aliments avant de les introduire dans l'appareil. Si

vous ne le faites pas, l'humidité de l'appareil augmente d'intensité. Par conséquent, le processus de réfrigération prend plus de temps.De plus, le fait de couvrir vos produits avant de les ranger dans l'appareil les met à l'abri des mauvaises odeurs.

5- Pendant l'introduction des aliments et des boissons dans l'appareil, laissez la porte

ouverte la moins longtemps possible.

6- Veillez à ce que les couvercles de tous les compartiments de l'appareil restent fermés.

(bac à légumes, compartiment réfrigérateur, etc.).

7- Le joint de porte doit être propre et flexible. Remplacez les joints en cas d'usure.

Informations relatives à la conformité

• Cet appareil est conçu pour être utilisé à une température ambiante comprise entre 16°C et 38°C.

• L’appareil a été fabriqué en conformité avec les normes IEC60335-1 / IEC60335-2- 24, 2004/108/EC.FR - 50 - Fiche technique des appareils de refroidissement ST/N (16 °C- 38°C) Typologie des appareils du fabricant TELEFUNKEN Réfrigérateur-congélateur Modèle Classe d'efficacité énergé- tique 1) A++ Consommation d’énergie 2) kWh/année Volume brut Litres Volume net Litres Volume net, congélateur Litres Volume net, réfrigérateur Litres Nombre d’étoiles 3) Autonomie de fonctionne- ment en cas de panne min. 1150 minutes (-18

Capacité de congélation kg/24 h 3,5 Classe Climatique 4) Tension V/Hz 220 ~ 240 V/50 Hz max. Consommation d’énergie Watt Dimensions, hauteur Mm Largeur Mm Profondeur Mm

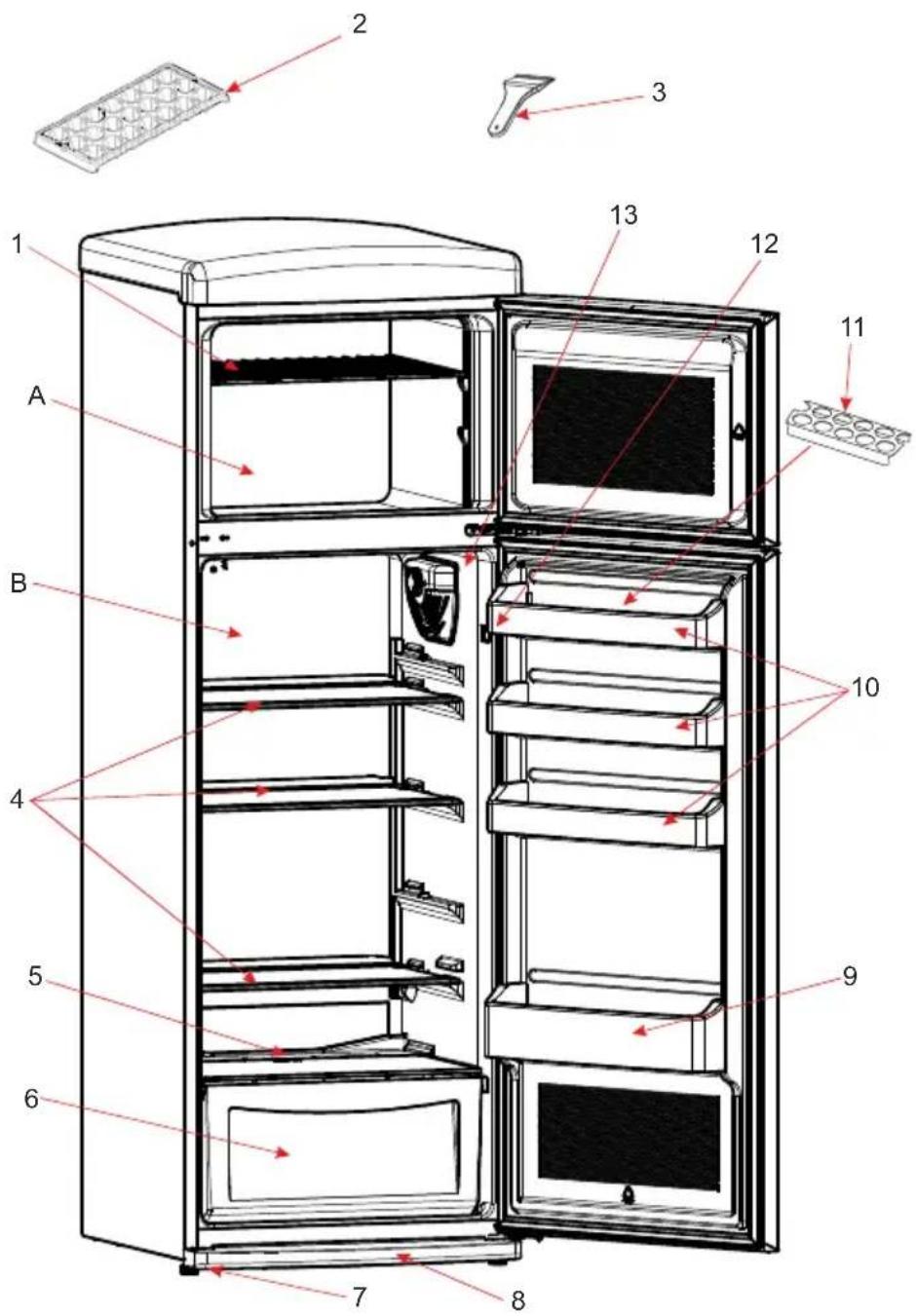

Cette présentation ne sert que de renseignement sur les parties de l’appareil, Celles-ci pourraient varier en fonction du modèle de l’appareil. A) Congélateur B) Réfrigérateur

1) Rayon du congélateur

3) Grattoir en plastique

4) Rayon du réfrigérateur

5) Couvercle du bac inférieu

10) Casier a’beurre et fromage

12) Interrupteur(Lumiére)
