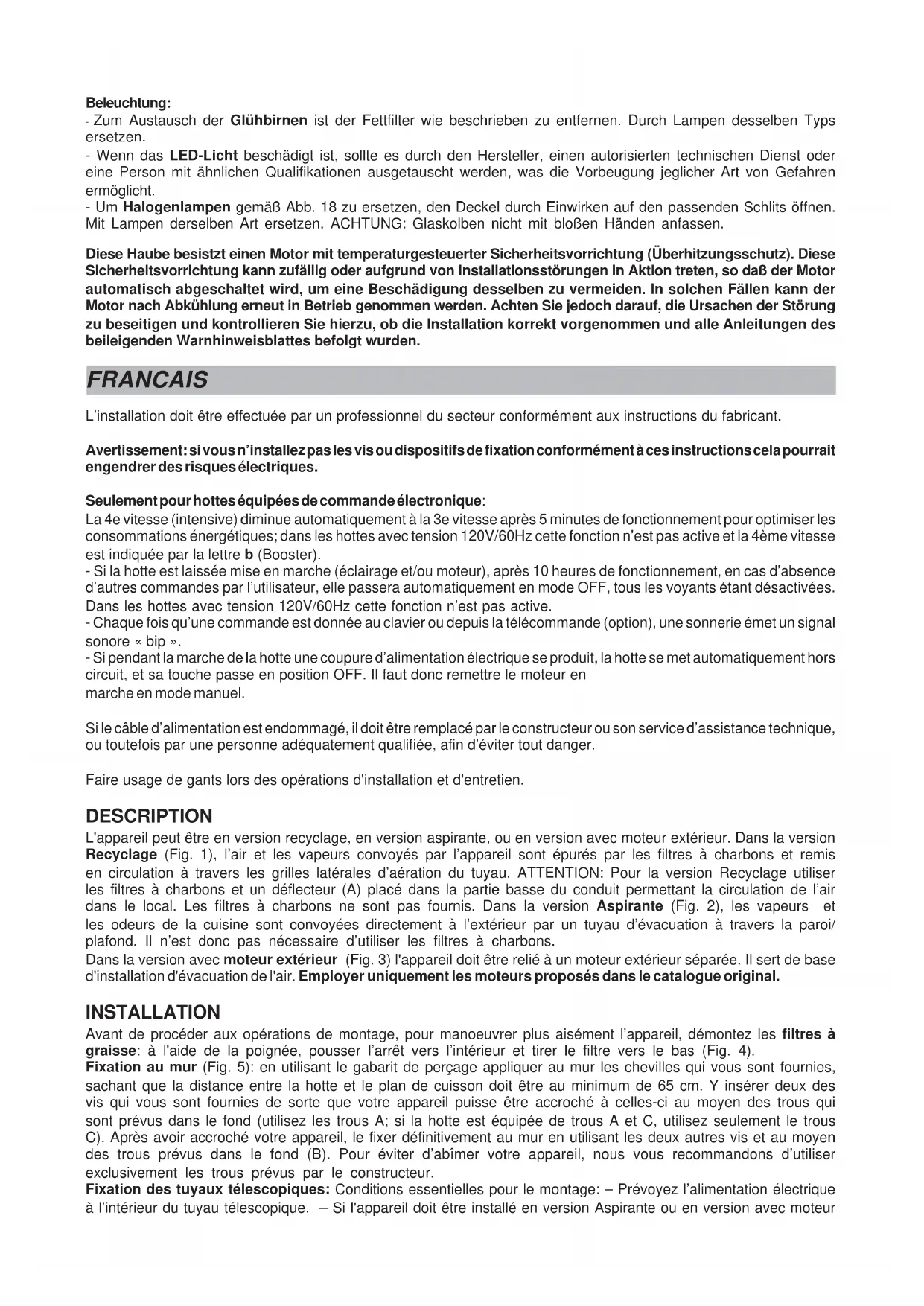

MODE D'EMPLOI HCV61C HOOVER

Avertissement: si vous n’installez pas les vis ou dispositifs de fixation conformément à ces instructions cela pourrait

engendrer des risques électriques. Seulement pour hottes équipées de commande électronique: La 4e vitesse (intensive) diminue automatiquement à la 3e vitesse après 5 minutes de fonctionnement pour optimiser les consommations énergétiques; dans les hottes avec tension 120V/60Hz cette fonction n’est pas active et la 4ème vitesse est indiquée par la lettre b (Booster). - Si la hotte est laissée mise en marche (éclairage et/ou moteur), après 10 heures de fonctionnement, en cas d’absence d’autres commandes par l’utilisateur, elle passera automatiquement en mode OFF, tous les voyants étant désactivées. Dans les hottes avec tension 120V/60Hz cette fonction n’est pas active. - Chaque fois qu’une commande est donnée au clavier ou depuis la télécommande (option), une sonnerie émet un signal sonore « bip ». - Si pendant la marche de la hotte une coupure d’alimentation électrique se produit, la hotte se met automatiquement hors circuit, et sa touche passe en position OFF. Il faut donc remettre le moteur en marche en mode manuel. Si le câble d’alimentation est endommagé, il doit être remplacé par le constructeur ou son service d’assistance technique, ou toutefois par une personne adéquatement qualifiée, afin d’éviter tout danger. Faire usage de gants lors des opérations d'installation et d'entretien. DESCRIPTION L'appareil peut être en version recyclage, en version aspirante, ou en version avec moteur extérieur. Dans la version Recyclage (Fig. 1), l’air et les vapeurs convoyés par l’appareil sont épurés par les filtres à charbons et remis en circulation à travers les grilles latérales d’aération du tuyau. ATTENTION: Pour la version Recyclage utiliser les filtres à charbons et un déflecteur (A) placé dans la partie basse du conduit permettant la circulation de l’air dans le local. Les filtres à charbons ne sont pas fournis. Dans la version Aspirante (Fig. 2), les vapeurs et les odeurs de la cuisine sont convoyées directement à l’extérieur par un tuyau d’évacuation à travers la paroi/ plafond. Il n’est donc pas nécessaire d’utiliser les filtres à charbons. Dans la version avec moteur extérieur (Fig. 3) l'appareil doit être relié à un moteur extérieur séparée. Il sert de base d'installation d'évacuation de l'air. Employer uniquement les moteurs proposés dans le catalogue original. INSTALLATION Avant de procéder aux opérations de montage, pour manoeuvrer plus aisément l’appareil, démontez les filtres à graisse: à l'aide de la poignée, pousser l’arrêt vers l’intérieur et tirer le filtre vers le bas (Fig. 4). Fixation au mur (Fig. 5): en utilisant le gabarit de perçage appliquer au mur les chevilles qui vous sont fournies, sachant que la distance entre la hotte et le plan de cuisson doit être au minimum de 65 cm. Y insérer deux des vis qui vous sont fournies de sorte que votre appareil puisse être accroché à celles-ci au moyen des trous qui sont prévus dans le fond (utilisez les trous A; si la hotte est équipée de trous A et C, utilisez seulement le trous C). Après avoir accroché votre appareil, le fixer définitivement au mur en utilisant les deux autres vis et au moyen des trous prévus dans le fond (B). Pour éviter d’abîmer votre appareil, nous vous recommandons d’utiliser exclusivement les trous prévus par le constructeur. Fixation des tuyaux télescopiques: Conditions essentielles pour le montage: – Prévoyez l’alimentation électrique à l’intérieur du tuyau télescopique. – Si l'appareil doit être installé en version Aspirante ou en version avec moteurextérieur, prévoyer le trou d’évacuation de l’air. Posez le support (W) à 50 mm du plafond et placez-le à la verticale de votre hotte en vous aidant des encoches se trouvant au centre du support (Fig. 6); a l’aide d’un crayon marquez les 2 trous sur la paroi, puis percez et introduisez les chevilles qui sont fournies en équipement et fixez le support en utilisant les 2 vis (fournies). Version aspirante et version avec moteur extérieur: raccordez le conduit pour l’évacuation de l’air à la bouche de sortie de l’air de la hotte; utilisez un tuyau souple et bloquez-le sur la bouche de sortie de l’air de la hotte à l’aide d’un collier métallique (le tuyau et le collier ne sont pas fournis). Seulement pour la version avec moteur extérieur (Fig. 7): faire la connexion électrique entre le moteur extérieur et la hotte en utilisant les plaques de jonction appropriées: enlever l'élément A et le couvercle B de la boîte de connexion; fixer le cable de raccordement du moteur à la plaque de jonction C. Remonter l'élément A et le couvercle B de la boîte de connexion; l'autre extrémité du câble doit être fixée à la plaque de jonction du moteur extérieur. Effectuez le branchement électrique de la hotte à l’aide du câble d’alimentation. Prendre les 2 tuyaux ensemble et les poser sur la partie supérieure de la hotte. Soulevez le tuyau supérieur jusqu’au plafond et fixez-le au support à l’aide des 2 vis (Fig. 8). Versione recyclage: effectuez le branchement électrique de la hotte à l’aide du câble d’alimentation. Fixez le déflecteur d’air au tuyau inférieur comme indiqué à la Figure 9, en utilisant 2 vis. Prenez les 2 tuyaux ensemble et posez-les sur la partie supérieure de la hotte.Soulevez le tuyau supérieur jusqu’au plafond et fixez-le au support à l’aide des 2 vis (Fig. 8). De plus, nous rappelons que, dans la version recyclage, l’utilisation des filtres à charbon est nécessaire ; vérifiez s’ils sont installés, dans le cas contraire, montez-les en procédant comme suit, en fonction du modèle en votre possession: - si la hotte est équipée de filtres à charbon ronds (Fig. 10), accrochez les filtres à charbon avec un mouvement rotatoire, dans le sens contraire des aiguilles d’une montre. - si la hotte est équipée d’un filtre à charbon à panneau (Fig. 11), enlevez les deux fixations filtres métalliques (M) et positionnez le filtre à charbon à l’intérieur du filtre à graisse; ensuite, repositionnez les 2 fixations filtres pour bloquer le filtre à charbon. FONCTIONNEMENT Selon les modéles, l'appareil est muni des types suivants de commandes: Commandes de la Fig. 12: Touche A: interrupteur d'éclairage. Touche B: interrupteur ON/OFF moteur 1e vitesse. Touche C: interrupteur 2e vitesse. Touche D: interrupteur 3e vitesse. E: voyant lumineux de fonctionnement du moteur. DANS CERTAINS MODELES, LE VOYANT DE FONCTIONNEMENT DU MOTEUR (E) N’EXISTE PAS. Commandes de la Fig. 13: Touche A: Interrupteur allumage éclairage; position 0 : éclairage en service; position 1 : éclairage éteint. Touche B: Interrupteur moteur; position 0: moteur à l’arrêt; position 1-2-3: moteur en service à la première, seconde et troisième vitesse. C: Voyant témoin de fonctionnement du moteur. Commandes de la Fig. 14: Touche A: éteint l’éclairage. Touche B: allume l’éclairage. Touche C: diminue la vitesse pour arriver à la vitesse minimum. Si pressée pendant 2" le moteur s’arrête. Touche D: actionne le moteur (en rappelant la dernière vitesse utilisée) et augmente la vitesse pour arriver à la vitesse maximale. Touche E: RESET ALARME FILTRES / TIMER : si l’on appuie sur la touche pendant l’affichage de l’alarme des filtres (avec le moteur arrêté) on remet à zéro le comptage des heures. En appuyant sur la touche pendant le fonctionnement du moteur, on active le TIMER, la hotte s’éteint donc automatiquement après 5 minutes. L1) Les 4 témoins lumineux VERTS signalent la vitesse en cours. L2) Quand le témoin lumineux est rouge (avec le moteur arrêté) il indique l’ALARME DES FILTRES. Quand le témoin lumineux est vert (clignotant) il indique que le TIMER a été actionné par la touche E. ALARME FILTRES: Après 30h de fonctionnement le voyant L2 devient ROUGE. Il signale que les filtres à graisse doivent être nettoyés. Après 120h de fonctionnement le voyant L2 devient ROUGE et clignote il indique que les filtres à graisse doivent être nettoyés et les filtres à charbon remplacés. Après avoir nettoyé les filtres à graisse (et/ou remplacé les filtres à charbon), appuyer sur la touche E pour faire redémarrer le comptage des heures pendant la visualisation de l’alarme filtres. Commandes de la Fig. 15: Touche A: Eteint les lumières; Touche B: Allume les lumières; Touche C: Diminue la vitesse du moteur pour arriver à la vitesse minimum. Si pressé pendant 2" le moteur est arrêté. Si pressé pendant 2" lorsque l’ALARME FILTRES est activée il remet à zéro le comptage des HEURES. Touche D: Actionne le moteur et augmente la vitesse de ce dernier pour arriver à la vitesse maximum. Touche E: Active et désactive le Capteur (en AUTOMATIQUE ou en MANUEL). En modalité Automatique le capteur est actif et le voyant L2 est allumé. Les voyants L1 signalent la vitesse en cours d’exécution. L1) I 4 voyants VERTS signalent la vitesse en cours d’exécution. L2) Lorsque le voyant est VERT, il indique la modalité AUTOMATIQUE. Lorsqu’il est éteint, il indique la modalité MANUELLE.Lorsque le voyant est ROUGE, il indique l’alarme Filtres. ALARME FILTRES : elle est signalée avec le Moteur Arrêté pendant 30":Après 30h de fonctionnement le voyant L2 devient ROUGE. Il signale que les filtres à graisse doivent être nettoyés. Après 120h de fonctionnement le voyant L2 devient ROUGE et clignote il indique que les filtres à graisse doivent être nettoyés et les filtres à charbon remplacés. Après avoir nettoyé les filtres à graisse (et/ou remplacé les filtres à charbon), appuyer sur la touche C pour faire redémarrer le comptage des heures pendant la visualisation de l’alarme filtres. SENSIBILITE DU CAPTEUR GAZ: la sensibilité du capteur peut être modifiée selon les besoins spécifiques.Pour modifier cette sensibilité, l’appareil doit être en modalité manuelle (c’est-à-dire que le Voyant L2 doit être éteint);dans le cas contraire, appuyer sur la touche E. Modifier la sensibilité en appuyant simultanément sur la touche D et sur la touche E.La sensibilité paramétrée sera signalée par les 4 voyants verts. A l’aide des touches C(-) et D(+) on paramètre la sensibilité désirée. Mémoriser la “nouvelle” sensibilité en appuyant sur la touche E. ATTENTION : POUR ÉVITER DE DÉTÉRIORER LE SENSEUR, NE PAS UTILISER DE PRODUITS AU SILICONE À PROXIMITÉ DE LA HOTTE ! Commandes de la Fig. 16: Touche A: allume/éteint les voyants; toutes les 30 heures de fonctionnement le témoin lumineux correspondant (S) s’allume pour signaler qu’il est nécessaire de nettoyer les filtres à graisse; toutes les 120 heures de fonctionnement, le témoin lumineux correspondant (S) clignote pour signaler qu’il est nécessaire de nettoyer les filtres à graisse et remplacer les filtres à charbon. Pour faire repartir le comptage des heures (RAZ), maintenir la pression sur la touche A pendant environ 2” (tandis que le témoin S est en fonction). Touche B: actionne le moteur à la 1ère vitesse (le témoin lumineux correspondant s’allume); pour éteindre le moteur, maintenir la pression pendant environ 1”. En appuyant une seconde fois sur la touche (tandis que le témoin lumineux est allumé), le TIMER est activé, par conséquent, 5’ après le moteur s’arrête (le témoin lumineux clignote). Touche C: actionne le moteur à la 2ème vitesse (le témoin lumineux correspondant s’allume); en appuyant une seconde fois sur la touche (tandis que le témoin lumineux est allumé), le TIMER est activé, par conséquent, 5’ après le moteur s’arrête (le témoin lumineux clignote). Touche D : actionne le moteur à la 3ème vitesse (le témoin lumineux correspondant s’allume); une seconde fois sur la touche (tandis que le témoin lumineux est allumé), le TIMER est activé, par conséquent, 5’ après le moteur s’arrête (le témoin lumineux clignote). Touche E : actionne le moteur à la 4ème vitesse (le témoin lumineux correspondant s’allume); en appuyant une seconde fois (tandis que le témoin lumineux est allumé), le TIMER est activé, par conséquent, 5’ après le moteur s’arrête (le témoin lumineux clignote). Prêter une attention particulière aux filtres à graisse; pour enlever le filtre: à l'aide de la poignée, pousser l’arrêt vers l’intérieur et tirer le filtre vers le bas. Laver les filtres avec une lessive neutre. Si le modèle que vous avez acheté à les commandes représentées sur la Figure 12/13: le filtre à graisse doit être nettoyé périodiquement, en fonction de l’utilisation (au moins tous les deux mois). Si le modèle que vous avez acheté à les commandes représentées sur la Figure 14/15: voir le paragraphe “Commandes de la Fig. 14/ 15” (“Alarme Filtres”). Si le modèle que vous avez acheté a les commandes représentées sur la Figure 16: les filtres à graisse doivent être nettoyés environ toutes les 30 heures de fonctionnement (lorsque le témoin de la touche éclairage s’allume - Fig. 16S). Une fois les filtres propres remontés, pour faire repartir le comptage, maintenir la pression pendant environ 1” sur la touche éclairage (Fig.16A) tandis que le témoin lumineux correspondant (S) est allumé. Pour toute information complémentaire voir les Commandes de la Fig. 16 sous le paragraphe “Fonctionnement”. Filtre/s à charbon: si l’on utilise l’appareil en version recyclage, il faut remplacer le filtre à charbon. Pour enlever les filtres à charbon, procédez comme suit, en fonction du modèle en votre possession: - si la hotte est équipée de filtres à charbon ronds (Fig. 17), enlevez le filtre à charbon avec un mouvement rotatoire, dans le sens des aiguilles d’une montre. - si la hotte est équipée d’un filtre à charbon à panneau (Fig.11), enlevez le filtre après avoir ôté les deux fixations filtres métalliques M. Si le modèle que vous avez acheté a les commandes représentées sur la Figure 12/13, vous devrez remplacer les filtres à charbon en fonction de l’utilisation, en moyenne tous les 6 mois. Si le modèle que vous avez acheté à les commandes représentées sur la Figure 14/15, voir le paragraphe “Commandes de la Fig. 14/15” (“Alarme Filtres”). Si le modèle que vous avez acheté a les commandes représentées sur la Figure 16, vous devrez remplacer les filtres à charbon toutes les fois que le témoin de la touche éclairage (Fig. 16S) clignote (c’est-à-dire toutes les 120 heures de fonctionnement). Eclairage: - Pour remplacer les lampes, enlever les filtres à graisse, comme cela est indiqué cì-dessus et enlever la lampes. Remplacer avec lampes du même type. - Si l’éclairage DEL est endommagé, il doit être remplacé par le fabricant, un service technique agrémenté ou une personne ayant des qualifications professionnelles semblables, pour prévenir tout genre de risque chez l’utilisateur. - Pour remplacez les lampes halogènes de la Fig. 18, ouvrez le couvercle en faisant levier grâce aux fissures prévues à cet effet. Remplacez-les par des lampes ayant les mêmes caractéristiques. ATTENTION: Ne pas toucher l'ampoule à main nue. Le moteur utilisé dans cette hotte est équipé d’un dispositif de sécurité (thermoprotecteur) sensible à latempérature. Pour des raisons accidentelles, ou des anomalies d’installation, ce dispositif peut intervenir en arrêtant automatiquement le moteur, de manière à éviter de graves détériorations à l’appareil. Dans ce cas, après avoir laissé refroidir le moteur, il est possible d’actionner de nouveau la hotte. Cependant, il faut d’abord éliminer les causes du dysfonctionnement, contrôler que l’installation est parfaite et que toutes les instructions figurant dans la notice d’avertissements ont bien été respectées. ITALIANO ! L’installazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Attenzione: La mancata installazione delle viti o dispositivi di fissaggio in conformità con queste istruzioni può comportare rischi di natura elettrica. Solo per cappe dotate di comando elettronico: La 4^ velocità (intensiva) viene automaticamente abbassata alla 3^ velocità dopo 5’ di funzionamento, per ottimizzare i consumi energetici; nelle cappe con tensione 120V/60Hz questa funzione non è attiva e la 4^ velocità è indicata dalla lettera b (Booster). - Se la cappa viene dimenticata accesa (luci e/o motore) dopo 10 ore in assenza di comandi da parte dell’utente, automaticamente viene riportata nella condizione di OFF con tutti i servizi spenti. Nelle cappe con tensione 120V/60Hz questa funzione non è attiva. - Ogni volta che viene impostato un comando da tastiera o da radiocomando (opzionale), il Buzzer emette un “beep”. - In caso di interruzione di alimentazione elettrica durante il funzionamento della cappa, in caso di ripristino la cappa rimane nella condizione OFF, quindi il motore deve essere riattivato manualmente. Se il cavo di alimentazione è danneggiato, esso deve essere sostituito dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualifica similare, in modo da prevenire ogni rischio. Utilizzare dei guanti nelle operazioni di installazione e di manutenzione. DESCRIZIONE L’apparecchio può essere in versione filtrante, in versione aspirante e in versione con motore esterno. Nella versione Filtrante (Fig.1) l’aria e i vapori convogliati dall’apparecchio, vengono depurati dai filtri al carbone e rimessi in circolazione nell’ambiente attraverso le grigliette laterali di areazione del camino. ATTENZIONE: Nell’uso in versione filtrante è necessario utilizzare i filtri al carbone ed un deflettore aria (A) che, posto nella parte inferiore del tubo, permetta il riciclo dell’aria nell’ambiente. I filtri al carbone non sono in dotazione. Nella versione Aspirante (Fig.2) i vapori e gli odori di cucina, vengono convogliati direttamente verso l’esterno, tramite un condotto di evacuazione, attraverso la parete/soffitto. Pertanto non è più necessario l’uso dei filtri carbone. Nella versione con motore esterno (Fig. 3), all'apparecchio deve essere collegata una centralina aspirante, che opererà in sede separata, utilizzando l'apparecchio come base di raccordo dell'aria da evacuare. Usare solo centraline proposte nel catalogo originale. INSTALLAZIONE Prima di procedere alle operazioni di montaggio, per una più facile manovrabilità dell'apparecchio disinserire i filtri antigrasso: in corrispondenza della maniglia, spingere il fermo verso l'interno e tirare il filtro verso il basso (Fig.4). Fissaggio a muro (Fig. 5): usando la maschera di foratura applicare alla parete i tasselli in dotazione, sapendo che la distanza tra la cappa ed il piano di cottura deve essere minimo 65 cm. Inserire due delle viti in dotazione in modo che a queste possa essere agganciato l’apparecchio tramite gli appositi fori previsti sul fondello (usare i fori A; se la cappa è dotata dei fori A e C, usare solo i fori C). Una volta agganciato l’apparecchio procedere al fissaggio definitivo alla parete utilizzando le altre due viti tramite i fori previsti appositamente sul fondello (B). Per evitare di danneggiare il Vostro apparecchio si raccomanda di utilizzare esclusivamente i fori previsti dal costruttore. Fissaggio dei tubi telescopici: Requisiti essenziali per il montaggio: – Predisporre l’alimentazione elettrica entro l’ingombro del tubo telescopico. – Se il vostro apparecchio deve essere istal-lato in versione Aspirante o in versione con motore esterno, predisporre il foro evacuazione aria. Appoggiare la staffa (W) a 50 mm dal soffitto e posizionatela sulla verticale della vostra cappa aiutandovi con gli intagli presenti al centro della staffa (Fig. 6); con un pennarello segnate i 2 fori sulla parete, poi effettuate i fori inserendovi i tasselli in dotazione e procedere al fissaggio della staffa utilizzando 2 viti (in dotazione). Versione aspirante e con motore esterno: collegare il condotto per lo scarico dell’aria con la bocca uscita aria della cappa; utilizzare un tubo flessibile e bloccarlo alla bocca uscita aria della cappa con una fascetta metallica (tubo e fascetta non sono in dotazione). Solo per la versione con motore esterno (Fig. 7): collegare elettricamente la cappa alla centralina esterna utilizzando le apposite morsettiere: togliere il fissacavo A ed il coperchio B della scatola di connessione; fissare il cavo di collegamento della centralina alla morsettiera C; rimontare il fissacavo A ed il coperchio B della scatola diconnessione; l'altra estremità del cavo va fissata alla morsettiera della centralina esterna. Effettuare il collegamento elettrico della cappa mediante il cavo di alimentazione. Prendere i 2 tubi assiemati ed appoggiarli sulla parte superiore della cappa. Sollevare il tubo superiore fino al soffitto e fissarlo alla staffa mediante 2 viti (Fig. 8). Versione filtrante: effettuare il collegamento elettrico della cappa mediante il cavo di alimentazione. Fissare il deflettore aria al tubo inferiore come illustrato nella Figura 9, utilizzando 2 viti. Prendere i 2 tubi assiemati ed appoggiarli sulla parte superiore della cappa. Sollevare il tubo superiore fino al soffitto e fissarlo alla staffa mediante 2 viti (Fig.8). Ricordate inoltre che nella versione filtrante è necessario l’uso dei filtri al carbone; verificate se i filtri sono già installati; eventualmente procedete montandoli come segue, a seconda del modello da voi acquistato: - se la cappa è dotata di filtri al carbone rotondi (Fig.10), agganciate il filtro carbone con movimento rotatorio, in senso anti-orario. - se la cappa è dotata di filtro carbone a pannello (Fig.11), rimuovere i 2 fermafiltri metallici (M) e posizionare il filtro carbone all’interno del filtro antigrasso; poi reinserire i 2 fermafiltri per bloccare il filtro al carbone. FUNZIONAMENTO A seconda delle versioni l'apparecchio è dotato dei seguenti tipi di comandi: Comandi di Fig. 12: Tasto A: interruttore accensione luce. Tasto B: Interruttore accensione ON/OFF motore alla I velocità. Tasto C: interruttore II velocità. Tasto D: interruttore III velocità. E: spia di funzionamento del motore; IN DETERMINATI MODELLI, LA SPIA DI FUNZIONAMENTO DEL MOTORE (E) NON E’ PRESENTE. Comandi di Fig. 13: Tasto A: Interruttore accensione luce; posizione 0: luce spenta; posizione 1: luce accesa. Tasto B: Interruttore motore; posizione 0: motore spento; posizione 1-2-3: motore acceso alla prima, seconda e terza velocità. C: Gemma spia di funzionamento del motore. Comandi di Fig. 14: Tasto A: spegne le LUCI. Tasto B: accende le LUCI. Tasto C: decrementa la velocità del motore fino ad arrivare alla minima. Se premuto per 2" viene spento il motore. Tasto D: aziona il motore (richiamando l’ultima velocità utilizzata) ed incrementa la velocità fino ad arrivare alla massima. Tasto E: RESET ALLARME FILTRI / TIMER: premendo il tasto durante la visualizzazione dell’allarme filtri (a motore spento) azzera il conteggio delle ore. Premendo il tasto durante il funzionamento del motore, si attiva il TIMER, per cui la cappa si spegne automaticamente dopo 5 minuti. L1) I 4 led VERDI segnalano la velocità in esecuzione. L2) Quando il LED è rosso (a motore spento) indica l’ALLARME FILTRI. Quando il LED è verde (lampeggiante) indica che è stato azionato il TIMER tramite il tasto E. ALLARME FILTRI: Dopo 30h di funzionamento, il led L2 diviene ROSSO; indica che devono essere puliti i filtri antigrasso. Dopo 120h di funzionamento, il led L2 diviene ROSSO e lampeggiante; indica che devono essere puliti i filtri antigrasso e sostituiti i filtri carbone. Una volta puliti i filtri antigrasso (e/o sostituiti i filtri carbone), per far riparitre il conteggio delle ore (RESET) premere il tasto E durante la visualizzazione dell’allarme filtri. Comandi di Fig.15: Tasto A: spegne le luci. Tasto B: accende le luci. Tasto C: Decrementa la velocità del motore fino ad arrivare alla minima. Se premuto per 2" viene spento il motore. Se premuto per 2" quando è attivo l’Allarme Filtri azzera il conteggio ORE. Tasto D: Aziona il motore ed incrementa la velocità fino ad arrivare alla massima. Tasto E: Attiva/disattiva il Sensore (modalità AUTOMATICA o MANUALE). In modalità Automatica il sensore è attivo ed il Led L2 è acceso. I Led L1 evidenziano la velocità in esecuzione. L1) I 4 led VERDI segnalano la velocità in esecuzione. L2) Quando il Led è VERDE indica la modalità AUTOMATICA. Quando è spento indica la modalità MANUALE. Quando il Led è ROSSO indica l’Allarme Filtri. ALLARME FILTRI: viene evidenziato a Motore Spento per 30": Dopo 30h di funzionamento, il led L2 diviene ROSSO; indica che devono essere puliti i filtri antigrasso. Dopo 120h di funzionamento, il led L2 diviene ROSSO e lampeggiante; indica che devono essere puliti i filtri antigrasso e sostituiti i filtri carbone. Una volta puliti i filtri antigrasso (e/o sostituiti i filtri carbone), per far riparitre il conteggio delle ore (RESET) premere il tasto C durante la visualizzazione dell’allarme filtri. SENSIBILITA’ DEL SENSORE GAS: la sensibilità del sensore puo’ essere modificata secondo le proprie esigenze. Per modificare tale sensibilità, l’apparecchio deve trovarsi in modalità manuale (cioè il Led L2 deve essere spento); se cosi’ non fosse, premere il tasto E. Modificare la sensibilità premendo contemporaneamente il tasto D ed il tasto E. Verrà evidenziata la sensibilità impostata tramite i 4 led verdi. Tramite i pulsanti C(-) e D(+) si imposta la sensibilità desiderata. Memorizzare la “nuova” sensibilità premendo il tasto E. ATTENZIONE: PER EVITARE DI DANNEGGIARE IL SENSORE, NON USARE PRODOTTI SILICONICI IN PROSSIMITÀ DELLA CAPPA! Comandi di Fig.16: Tasto A: accende/spegne le luci; ogni 30 ore di funzionamento la spia luminosa corrispondente (S) si accende e sta ad indicare che occorre pulire i filtri antigrasso; ogni 120 ore di funzionamento la spia luminosacorrispondente (S) lampeggia e sta ad indicare che occorre pulire i filtri antigrasso e sostituire il filtro al carbone. Per far ripartire il conteggio delle ore (RESET), tenere premuto il tasto A per circa 2” (mentre la spia S è in funzione). Tasto B: aziona il motore alla 1ª velocità (si accende la corrispondente spia luminosa); tenendolo premuto per circa 1” spegne il motore; premendo il tasto una seconda volta (mentre la spia luminosa è accesa) viene attivato il TIMER per cui dopo 5’ il motore si arresta (la spia luminosa lampeggia). Tasto C: aziona il motore alla 2ª velocità (si accende la corrispondente spia luminosa); premendo il tasto una seconda volta (mentre la spia luminosa è accesa) viene attivato il TIMER per cui dopo 5’ il motore si arresta (la spia luminosa lampeggia). Tasto D: aziona il motore alla 3ª velocità (si accende la corrispondente spia luminosa); premendo il tasto una seconda volta (mentre la spia luminosa è accesa) viene attivato il TIMER per cui dopo 5’ il motore si arresta (la spia luminosa lampeggia). Tasto E: aziona il motore alla 4ª velocità (si accende la corrispondente spia luminosa); premendo il tasto una seconda volta (mentre la spia luminosa è accesa) viene attivato il TIMER per cui dopo 5’ il motore si arresta (la spia luminosa lampeggia). Una cura particolare va rivolta ai filtri antigrasso; per togliere il filtro: in corrispondenza della maniglia, spingere il fermo verso l'interno e tirare il filtro verso il basso. Lavate i filtri con detersivo neutro. Se il modello da voi acquistato ha i comandi rappresentati in Fig. 12/13: il filtro antigrasso deve essere pulito periodicamente in rapporto all'uso (almeno ogni due mesi). Se il modello da voi acquistato ha i comandi rappresentati in Fig.14/15: vedi paragrafo “Comandi di Fig. 14/15” (“Allarme Filtri”).Se il modello da voi acquistato ha i comandi rappresentati in Fig. 16: i filtri antigrasso devono essere puliti ogni 30 ore di funzionamento circa (quando si accende la spia del tasto luci - Fig. 16S). Una volta rimontati i filtri puliti,per far ripartire il conteggio tenere premuto per circa 1” il tasto luci (Fig.16A) mentre la corrispondente spia luminosa (S) è accesa. Per ulteriori informazioni vedere Comandi di Fig.16 sotto il paragrafo "Funzionamento". Filtro/i carbone : nel caso d'uso dell'apparecchio in versione filtrante, sarà necessario sostituire il filtro al carbone. Per rimuovere i filtri al carbone, procedere come segue, a seconda del modello da voi acquistato: - se la cappa è dotata di filtri al carbone rotondi (Fig.17), rimuovere il filtro carbone con movimento rotatorio, in senso orario. -se la cappa è dotata di filtro carbone a pannello (Fig.11), rimuovere il filtro carbone togliendo prima i 2 fermafiltri
