HCV61C - Exaustor de cozinha HOOVER - Manual de utilização gratuito
Encontre gratuitamente o manual do aparelho HCV61C HOOVER em formato PDF.
| Marca | Hoover |
| Modelo | HCV61C |
| Tipo de produto | Coifa de cozinha |
| Dimensões (L x A x P) | Aproximadamente 60-90 cm de largura (conforme instalação) |
| Alimentação elétrica | 220-240 V / 50 Hz (alguns modelos 120 V / 60 Hz) |
| Potência do motor | Não especificada (várias velocidades) |
| Iluminação | Lâmpadas halógenas ou LED (conforme versão) |
| Número de velocidades | 4 (sendo uma intensiva automática) |
| Temporizador (Timer) | Sim, desligamento automático após 5 minutos |
| Desligamento automático de segurança | Após 10 horas de funcionamento ininterrupto |
| Alarme de filtros | Filtros de gordura: 30 h; Filtros de carvão: 120 h |
| Sensor de gás (em alguns modelos) | Sim, com ajuste de sensibilidade |
| Versão de instalação | Recirculação, exaustão ou com motor externo |
| Distância mínima ao plano de cozimento | 65 cm |
| Tipo de controles | Botões ou eletrônicos (conforme modelo) |
| Controle remoto | Opcional em alguns modelos |
| Filtros de gordura | Laváveis (limpeza a cada 2 meses ou conforme alarme) |
| Filtros de carvão | Substituição a cada 6 meses ou conforme alarme) |
| Segurança térmica | Termoprotetor do motor |
| Instalação | Por um profissional qualificado |
| Peso | Não especificado |
| Cor | Não especificada (geralmente inox ou branco) |
Perguntas frequentes - HCV61C HOOVER
Perguntas dos utilizadores sobre HCV61C HOOVER
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Exaustor de cozinha em formato PDF gratuitamente! Encontre o seu manual HCV61C - HOOVER e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. HCV61C da marca HOOVER.

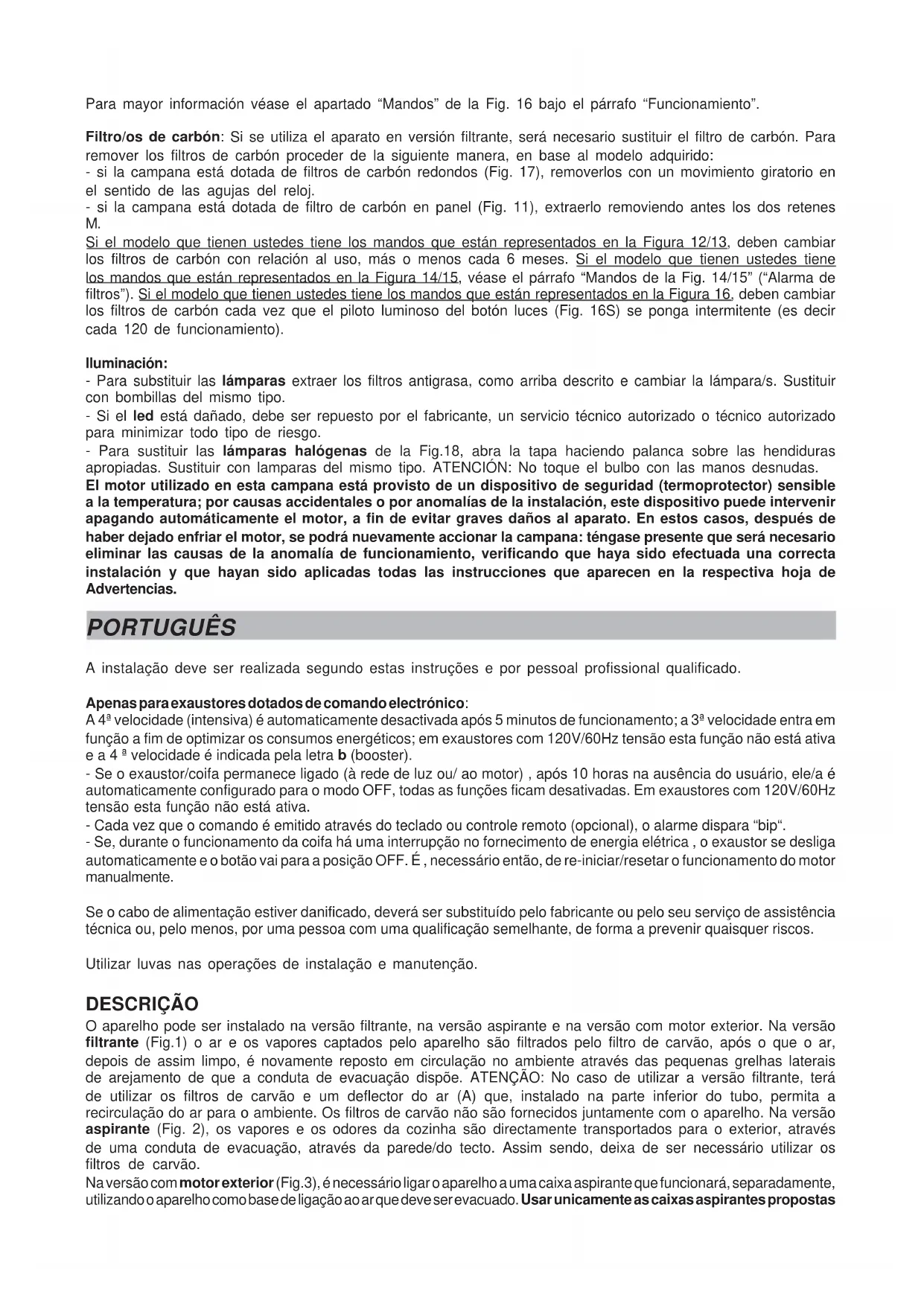

MANUAL DE UTILIZADOR HCV61C HOOVER
A instalação deve ser realizada quando estas instruções e por pessoal profissional qualificado.
Apenas para exaustores dotados de commando electrico:
A 4^a velocidade (intensiva) é automaticamente desactivada às 5 minutos deestrutura; a 3^a velocidade entra em funcao a fim de optimizar os consumos energeticos; em exaustores com 120V / 60Hz tensao esta funcao nao está ativa e a 4^a velocidade é indicaçaWhile leira b (booster).
- Se o exaustor/coifa permanece ligado (à rede de luz ou/ ao motor), après 10 horas na ausência do usuario, ele/a é automaticamente configurado para o modo OFF, todas as funções ficam desativadas. Em exaustores com 120V / 60Hz tensão esta função não está ativa.
- Cada vez que o commando é emitido atraves do teclado ou controle remoto (optional), o alarme dispara "bip".
- Se, durante oestramento da coifa ha uma interrupcao no fornecimento de energia elétrica, o exaustor se desiga automaticamente e o botao vai para a posicao OFF. É, necessario então, de re-iniciar/resetar oestramento do motor manualmente.
Se o cabo de alimentacao estiver danificado,deer saresubstituioeelo fabricante ouelo seu service de assistencia tectnica ou,pelo menos,poruma Pessoa comuna qualifica o semelhante,de forma a prevenir quaisquer riscos.
Utilizar luvas nas operações de instalacao e manutencao.
DESCRICAO
O aparelho pode ser instalado na versao filtrante, na versao aspirante e na versao com motor exterior. Na versao filtrante (Fig.1) o ar e os vapores captados pelo aparelho são filtrados pelo FILTER de carvao, apso o que o ar, deposito de assim limpo, é novamente reposto em circulação no ambiente atraves das��enas grehas laterais de arejamento de que a conducira de evacuação dispoe. ATENÇA: No caso de utilizear a versusao filtrante, tera deutilizar os filtrros de carvao e um deflector do ar (A) que, instalado na parte inferior do tubo, permita a recirculacao do ar para o ambiente. Os filtros de carvao nao são fornecidos juntamente com o aparelho. Na versusao aspirante (Fig. 2), os vapores e os odores da cozinha sao directamente transportados para o exterior, atraves de una conducta de evacuação, atraves da parede/do tecto. Assim sento, deixa de ser necessario'utilizar os filtros de carvao.
Na versao com motor exterior (Fig.3), e necessario ligar o aparheiro a uma caixa aspirante que funcaoar, separamente, utilizing o aparheiro como base de ligation ao ar que deve ser evacuo. Usar uniquamente as caixas aspirantes propostas
no catalogo original.
INSTALAÇÃO
Antes de proceder as operacoes de montagem, e para que se torne mais fácil manobrar o aparelho,deer remove os filtros de gordura, premindo o disposicao de fixacao existente na pega e puxando oimento para baixo (Fig. 4).
Fixação à parede (Fig. 5): utilizes o gabarito de abertura dos furos fornecido, insira na parede as cavilhas que foram fornecidas juntamente com o aparelho, tendo em atençao o facto de o exaustor ter de ficar a uma distança de, pelo menos, 65~cm da placac de cozedura. Introduza dois dos parafusos fornecidos, de modo a permitir que o aparelho sera fixado a estes parafusos atraves dos orificios previstos nele para esse efeito (usar los orificios A; se o aparelho tiver os orificios A e C, devem ser usados exclusivamente os orificios C). Depois de o aparelho está fixado ao referidos parafusos, proceeda a fixação definitiva do aparelho à parede, utilizing os outros parafusos e,inserindo-os nos orificios de que o aparelho dispoe para esse efeito (B). A fim de não causar danos no aparelho, o fabricante recomenda que utilize exclusivamente os orificios de que o aparelho ja dispoe.
Fixação dos tubos telescópicos: Requisitos BASICOS para a montagem:
-
Instale a alimentação eletrica no interior do espoço ocupoçoleo tubo telescópico.
-
- Se o seu aparecido estiver para ser instalado na versão Aspirante ou na versão com motor exterior, é necessário fazer o furo para evacuação do ar.
Apoie a barra (W) a uma distança de 50 mm do tecto e posicao-a de modo a ficar na vertical do exaustor, regendo-se pelos entalhes existentes no centro da barra (Fig. 6); em seguida, e servindo-se de um lápis, marque os 2 furos a serem abertos na parede; abra os referidos furos, insira as cavilhas fornecidas nesses furos e proceda à fixação da barra com os 2 parafusos (fornecidos juntamente com o aparelho).
Versão aspirante e com motor exterior: uma a conduça de evacuaçao do ar à saída de ar do exaustor,utilizingo, para oefeito, um tubo flexivel, que deverá fixar à saída de ar do exaustor com uma tira metalica (nem o tubo, nem a tira metalica são fornecidos com o aparelho).
So para a versao com motor exterior (Fig. 7): ligar, electricamente, o exaustor a caixa eletrica exterior, utilizing as caixas de terminais proprias: tirar o fixador de cabo, A, e a tampa, B, da caixa de ligaçao; fixar o cabo de ligaçao da caixa eletrica na caixa de terminais, C; montar de novo o fixador de cabo, A, e a tampa, B, na caixa de ligaçao; a outra extremidade do cabo deve ser fixada na caixa de terminais da caixa eletrica exterior.
Proceda à ligationéletrica do exaustor com o cabo de alimentação. Prenda os 2 tubos, de modo a ficarem unidos, e apoie-os sobre a parte superior do exaustor. Levante o tubo superior até ao tecto e fixe-o à barra com dois parafusos (Fig. 8).
Versão filtrante: Proceeda à ligação eletrica do exaustor com o cabo de alimentação. Fixe o deflector do ar ao tubo inferior, da forma ilustrada na figura 9,utilizando 2 parafusos.Prenda os 2 tubos,de modo a ficarem unidos, e apoie-os sobre a parte superior do exaustor. Levante o tubo superior até ao tecto e fixe-o a barra com bois parafusos (Fig.8).
Não se esqueça de que, no caso de o seu aparvelho ser da versão filtrante, tera de'utilizar filtros de carvão; assim sentido, verifique se os filtros ja está instalados no aparvelho; se não estiverem, monte-os da forma indica em seguida, em funcao do modelo do seu aparvelho:
-
se o exaustor utilizes redondos (Fig. 10), prenda os filtros de carvao com um movimento rotativo, no sentido contrario ao dos ponteiros do relógio.
-
se o exaustor utilizes um FILTER de carvão semelhante a um panei (Fig. 11), remove os dois dispositivos metalicos de fixação do FILTER (M) e colque o FILTER de carvão no interior do FILTER antigorduras; isto feito, volta a montar os dois dispositivos de fixação para prender o FILTER de carvão.
FUNCTIONAMENTO
Dependendo da versão do aparecido, ele dispõe dos seguiços típos de comandos:
Comandos presentados na Fig. 12: Tecla A: interruptor para acender e apagar a luz. Tecla B: interruptor ON/OFF para ligar e desligar o motor na velocidade I. Tecla C: interruptor para selecionar a velocidade II. Tecla D: interruptor para selecionar a velocidade III. E: indicator luminoso do functiimento do motor;
DETERMINADOS MODELOS NÃO ESTÉO EQUIPADOS COM O INDICADOR LUMINOSO DO FUNCIONAMENTO DO MOTOR (E).
Comandos presentados na Fig. 13: Tecla A: interruptor para acender e apagar a luz; posicao 0: lampada apagada; posicao 1: lampada acesa. Tecla B: interruptor para ligar e desligar o motor; posicao 0: motor desligado; posicaoes 1-2-3: motor ligado, estando regulada a velocidade 1, 2 ou 3. C: indicator luminoso do funcaoamento do motor.
Comandos presentados na Fig. 14: Tecla A: para apagar as luzes. Tecla B: para acender as luzes. Tecla C: para reduzir a velocidade do motor, até a velocidade minima. Se premir esta tecla durante 2 segundos, o motor é desligado. Tecla D: para ligar o motor (sendo regulada a ultima velocidade que fosutilizada) e para augmentar a velocidade até ser atingida a velocidade Tmaxima.
Tecla E: REPOSICAO DOS ALARMES DOS FILTROS/TEMPORIZADOR: se, com o motor desligado, premir esta tecla quando o indicator luminoso de alarme dos filtres estiver aceso, a contagem das horas é reposta a zero.
Se premir a teclaylvania o motor está a functionar, activa o TEMPORIZADOR, fazendo com que o exaustor se deslige automaticamente(before de decorridos 5 horas.
L1) Os 4 individores luminosos VERDES assinalam a velocidade que foei regulada.
L2) Quando, estando o motor desligado, o indicator luminoso VERMELHO se acende, isso quer dizer que o ALARME DOS FILTROS foi activado. quando o indicator luminoso está VERDE a piscar, isso quer dizer que foi actionado o TEMPORIZADOR com a tecla E.
ALARME DOS FILTOS: Depois de cada 30 horas de functiOnamento, o indicator luminoso L2 acende-se, ficando VERMELHO, para indicar que tem de proceder a limpeza dos filtres antigordura.
Depo is 120 h s f cionamento o indcator lino L2 acende-se, ficando VERMELHO e a piscar, para indicar que tem de proceder a limpeza dos filros antigordura e de proceder a substituicao dos filros de carvo. Depo is limpar os filros antigordura (e/ou de substituir os filros de carvo), tem de premir a tecla E durante a visualizacao do ALARME DOS FILTROS, a fim de repor a zero a contagem das horas.
Comandos presentados na Fig. 15: Tecla A: apaga as luzes; Tecla B: liga as Luzes; Tecla C: Diminui a velocidade do motor até atingir a velocidade minima. Se for premido por 2^ , o motor desliga-se. Se for premido por 2^ quando o Alarme dos Filtros estiver Activate, o controle de HORAS passa a zero.
Tecla D: Liga o motor e aumento a velocidade até chegar à velocidade Tmaxa
Tecla E: Activa/desactiva o Sensor (modo de funcionaamento AUTOMÁTICO ou MANUAL). No modo de funciona. Automática o sensor está aktivado e o Led L2 liga-se. Os Led L1 evidenciam a velocidade em execção.
L1) Os 4 Led VERDES assinalam a velocidade em execucao.
L2) Quando o Led é VERDE indica o modo deestrumento AUTOMÁTICO. Quando está desligado indica o mode defunacionamento MANUAL. Quando o Led é VERMELHO indica o Alarmes dos Filtros.
ALARME DOS FILTROS: aparece indicado, durante 30", quando o Motor estiver Desligado:
Ao fim de 30h de functiamento, o Led L2 passa a VERMELHO. indica que os filtros anti-gordura devem ser limpos. Ao fim de 120h de functiamento o Led L2 passa a VERMELHO intermitente; indica que os filtros anti-gordura devem ser limpos e os filtros de carvao devem ser substituidos.
Terminada a limpeza dos filtros anti-gordura (e/ou substituidos os filtros de carao), para reinicir a contagem das horas (RESET) premir a tecla C durante a visualização do alarme dos filtros.
SENSIBILIDADE DO SENSOR DE GÁS: a sensibilitadão do sensor pode ser alterada de acordo com as exigências de cada um. Para alterar esta sensibilitadão, o aparecido deve encontrar-se no modo manual (ou seja o Led L2 deve estar desligado); se assim não for, premir a tecla E.
Modificar a sensibilitadepressionando simultaneamente a tecla D e a tecla E. A sensibilitadedefinida sera evidenciada através dos 4 leds verdres. Utilizing os botoes C(-) e D(+) , sera definida a sensibilitadedesejada. Memorizar a "nova" sensibilitadepressionando ateclA. ATENCAO: PARA EVITAR DANIFICAROSensor, NAO UTILizar PRODutos COMSILICONE APROXIMIDADEDACAMPANULA!
Comandos presentados na Fig. 16: Tecla A: para acender e apagar as luzes;(before de decoridas cada 30 horas de functimento, o indicator luminoso correspondente (S) acende-se para indicar que tem de proceedar a limpeza dos filtros antigordura; a cada 120 horas de functimento, o indicator luminoso correspondente (S) fica a piscar, para indicar que tem não so de proceedar à limpeza dos filtros antigordura mas quando é introduziçao do filtró de carvão. Para repo a zero a contagem das horas (RESET), tem de premir a tecla A durante circa de 1^ (enquanto o indicator luminoso S estiver aceso/a piscar).
Tecla B: para ligar o motor na primeira velocidade (acendendo-se o indicator luminoso correspondente; se premir esta tecla duranteerca de 1" o motor desiga-se; se premir esta tecla uma segunda vez (enquanto o indicator luminoso estiver aceso) o TEMPORIZADOR é activado, o que faz com que, passados 5 minutos, o motor se deslque automaticamente (o indicator luminosooca piscar). Tecla C: para ligar o motor na segunda velocidade (acendendo-se o indicator luminoso correspondente); se premir esta tecla uma segunda vez (enquanto o indicator luminoso estiver aceso), o TEMPORIZADOR é activado o que faz com que, passados 5 minutos, o motor se deslque automaticamente (o indicator luminosooca piscar). Tecla D: para ligar o motor na terceira velocidade (acendendo-se o indicator luminoso correspondente); se premir esta tecla uma segunda vez (enquanto o indicator luminoso estiver aceso), o TEMPORIZADOR é activado o que faz com que, passados 5 minutos, o motor se deslque automaticamente (o indicator luminosooca piscar). Tecla E: para ligar o motor na quarta velocidade (acendendo-se o indicator luminoso correspondente); se premir esta tecla uma segunda vez (enquanto o indicator luminoso estiver aceso), o TEMPORIZADOR é activado o que faz com que, passados 5 minutos, o motor se deslque automaticamente (o indicator luminosooca piscar).
Os filtros antigordura tem de ser objecto de um cuidado muito especial: para remove o filtro, e com a ajuda da pega, prima o disposito de fixação para dentro e puxe o(s) filtró(s) para baixo. Lave os filtros com um detergente neutro. Se,呃m, o Modelo que adquiriu estiver equipado com os comandos presentados nas figuras 12/13 o filtro antigorduras deve ser limpo periodicamente, em função da utilização do exaustor (e,leo menos, deinous em dosmes).Se o Modelo que adquiriu estiver equipado com os comandos presentados na figura 14/15, consulte o paragrafo "Comandospresentados na fig. 14/15" ("Alarmé dos filtros").No caso de o Modelo por si adquirido estar equipado com os comandos presentados na figura 16, os filtros antigordura vem ser limpos a cada 30 horas de functimento (ou seja, sempre que se acender o indicator luminoso da tecla das
Iampadas fig. 16, indicator luminoso identificado pela referencia S). Depois de voltar a montar os filtros devidamente limpos, e para repor a zero o controle de horas, prima a tecla de commando das luzes (fig. 16, tecla identificada pela referencia A) durante 1^ quando o indicator luminoso correspondente (S) estiver aceso. Para obter informacoes mais detalhadas, consulte o punto "Comandospresentados na fig. 16", no capitulo "Funcionamento".
Filtro(s) de carvão: no caso de o seu aparecido ser da versão filtrante, tera de proceder periodicamente à substituição do(s) filtros) de carvão. Para remove o(s) filtros) de carvão, execute as operações abaixo indicadas, em funcao do modelo por si adquirido:
- se o exaustor estiver equipo com filtros de carao redondos (Fig. 17), remova os filtros de carao com um movimento rotativo no sentido dos ponteiros do relógio.
-se o exaustor estiver equipado com um贫困人口 de carvao semelhante a um pail (Fig. 11, para poder remove o贫困人口 tem de remover primaryos dois dispositivos de fixacao M.
Se o Modelo por si adquirido estiver equipado com os comandos presentados nas figuras 12/13,deer a partir de substituicao dos filtros em funcao da utilizao do exaustor e sempre, em media, de 6 em 6 mees. Se o Modelo adquirido por si estiver equipado com os comandos presentados na figura 14/15, consulte o punto "Comandospresentados na fig. 14/15" ("Alarme dos filtros"). Se o Modelo por si adquirido estiver equipado com os comandos presentados na figura 16, tem de partir a substituicao dos filtros sempre que o indicator luminoso da tecla de commando das luzes (Fig. 16, tecla identificada pela referencia S) estiver a piscar (ou sera, apso cada 120 horas de funcaoamento, aproximamente).
Luzes:
- Para proceder à substituição das lampadas, tem de remover os filtros antigordura da forma descrita anteriormente e de remover a(s) lampada(s). Substituir com lampadas do mesmo tipo.
- Se a luz do LED estiver danificada, ela deve ser substituira pelo fabricante,专业技术o autorizzato ou por uma pessoa com qualificacoes semelhantes, o que impedirá qualquer tipo de ameaça ao produits.
- Para proceder à substituição das lâmpadas de halogeneo aparecidas na Fig. 18, abra a tampa, exercedo um efeito de alavanca gratas as fissuras previstas para esse efeito. Substitua as lâmpadas por lâmpadas do mesmo tipo. ATENÇÂO: nunca toque numa lâmpada com as mãos nuas.
O motor com que este exaustor está equipado dispõe de um dispositoo de seguranca (termoprotector) sensivel à temperatura; caso ocorraram quaisquer problemas ou caso surjam quaisquer anomalias na instalacao, este dispositovo pode intervir, desligando automaticamente o motor, a fim de vegetar danos graves no aparelho. Se o dispositovo de seguranca for activado, e(before de deixar o motor arrefecer, podera voltar a colocar o exaustor em funcaoamento; no entanto, para o poder fazer, tera de eliminar primeiro as causas que desencadearam a intervencao对该 dispositovo de seguranca, certificando-se de que o exaustor está correctamente instalado e de que foram observadas todas as instruções indicadas na folha com as Advertenciarias.
