TVDR6608BAW - Cuisinière VIKING - Notice d'utilisation et mode d'emploi gratuit

Marque	Viking
Modèle	TVDR6608BAW
Type de produit	Cuisinière à gaz
Largeur	48 pouces (122 cm)
Nombre de brûleurs	6 brûleurs de surface
Configuration des brûleurs	2 brûleurs arrière B (7 700 BTU/LP), 2 brûleurs arrière C (12 500 BTU/LP), 2 brûleurs avant D (18 500 BTU/LP)
Type de brûleur	Brûleurs scellés à haut rendement
Alimentation	Gaz naturel ou propane (kit de conversion inclus)
Puissance max par brûleur	Jusqu'à 18 500 BTU/h (LP)
Four	Non spécifié dans la notice, vraisemblablement four à convection
Plaque française	Incluse (modèle avec plaque française)
Grilles	Grilles en fonte continues
Allumage	Allumage électronique
Sécurité	Vanne de sécurité coupe-gaz sur chaque brûleur
Entretien et nettoyage	Nettoyage des têtes de brûleur et grilles avec de l'eau savonneuse
Conversion gaz	Kit de conversion LP inclus, instructions détaillées
Pièces détachées	Disponibles via service après-vente Viking
Réparabilité	Accès aux orifices et brûleurs pour entretien
Poids estimé	Environ 140 kg (309 lb)
Dimensions (L x P x H)	48 x 28 x 36 pouces (122 x 71 x 91 cm)

FOIRE AUX QUESTIONS - TVDR6608BAW VIKING

Comment convertir la cuisinière du gaz naturel au propane ?

Utilisez le kit de conversion LPKTVDR fourni. Suivez les étapes : 1. Coupez l'alimentation électrique et gaz. 2. Inversez le piston du régulateur pour afficher 'LP'. 3. Remplacez les orifices des brûleurs par ceux du kit en fonction du diamètre (B, C, D, F). 4. Vérifiez l'absence de fuites avec de l'eau savonneuse. Consultez la notice pour plus de détails.

Quels sont les diamètres d'orifice pour chaque brûleur ?

Pour le propane : Brûleur arrière B : #78, brûleur arrière C : #105, brûleur avant D : #120, plaque française F : #90. Reportez-vous à l'étiquette de conversion.

Comment nettoyer les brûleurs de surface ?

Retirez les grilles et les têtes de brûleur. Lavez-les à l'eau chaude savonneuse. Séchez complètement avant de les remettre. Ne nettoyez pas les orifices avec des objets pointus.

Où se trouve l'étiquette des caractéristiques nominales ?

Elle est située sous le panneau de commande. Après conversion au propane, collez l'étiquette de conversion à côté.

Que faire si l'appareil a une odeur de gaz ?

Ne pas allumer d'appareil, ne pas toucher aux interrupteurs, ne pas utiliser de téléphone. Appelez immédiatement votre fournisseur de gaz depuis un téléphone voisin. Si impossible, appelez les pompiers.

Puis-je utiliser la cuisinière sans conversion si j'ai du gaz naturel ?

Oui, le réglage d'usine est pour le gaz naturel. Vérifiez que le régulateur affiche 'NAT'. Si vous devez passer au propane, suivez le kit de conversion.

Comment accéder aux orifices des brûleurs ?

Retirez les grilles et les têtes de brûleur. Dévissez la bride du brûleur avec un tournevis à tête plate. Utilisez un tourne-écrou pour déposer l'orifice. Astuce : appliquez du ruban adhésif dans la douille pour éviter de perdre l'orifice.

La cuisinière est-elle livrée avec une plaque française ?

Oui, selon le contenu du kit, une plaque française est incluse (brûleur F). Elle nécessite une conversion séparée.

Quel est le numéro de service client Viking ?

Aux États-Unis : 1-888-845-4641. Au Canada : visitez brigade.ca. Ou consultez le site vikingrange.com.

Comment installer correctement la tête de brûleur après nettoyage ?

Tournez la tête de brûleur jusqu'à ce qu'elle s'enclenche dans la rainure. Assurez-vous qu'elle est bien alignée et fixée.

MODE D'EMPLOI TVDR6608BAW VIKING

Guide d'installation

LPKTVDR LP Kit de Conversion pour Cuisinières Tuscany

Contenu du kit de conversion de l'orifi ce PL

Description Numéro de pièce/Size Quantité
Brûleurs de surface arrière (B) #78 1
Brûleurs de surface arrière (C) #105 2
Brûleurs de surface avant (D) #120 3
Plaque Française (F) #90 1
Étiquette de conversion PF030377 1
Instructions de conversion du LPKTVDR 056242-000 1

REMARQUE : En fonction du modèle à convertir, certains orifi ces ne peuvent pas être utilisés.

IMPORTANT - À lire et à suivre!

AVERTISSEMENT

RISQUE D'INCENDIE/ D'EXPLOSION

Si les instructions de ce manuel ne sont pas parfaitement suivies, cela

peut provoquer un incendie ou une explosion qui entraînerait des dégâts matériels, des blessures corporelles ou la mort.

CONSIGNES EN CAS D'ODEUR DE GAZ :

• NE PAS tenter d'allumer quelque appareil que ce soit.
• NE PAS toucher aux interrupteurs électriques.
• N'UTILISEZ aucun téléphone dans votre bâtiment.
• Appelez immédiatement votre fournisseur de gaz à partir d'un téléphone chez un voisin. Suivez les instructions du fournisseur de gaz.
• Si vous n'arrivez pas à joindre votre fournisseur de gaz, appelez les pompiers. L'installation et l'entretien doivent être réalisés par un installateur qualifié, une agence d'entretien ou le fournisseur de gaz

MISE EN GARDE

S'assurer que l'alimentation

électrique est désactivée

coupée au niveau du boîtier

de disjoncteurs lors de la conversion de

l'appareil.

MISE EN GARDE

Avant de faire fonctionner l'appareil, toujours vérifi er qu'il n'y a pas de fuites de gaz à l'aide

d'une solution d'eau savonneuse ou toute autre méthode acceptable. NE PAS utiliser de fl amme nue pour rechercher une fuite.

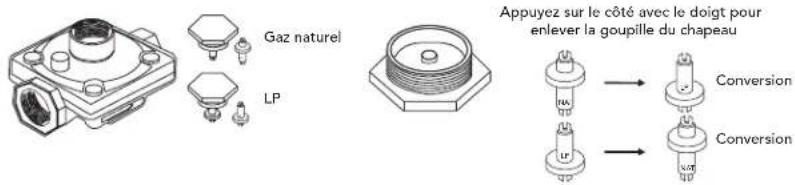

Conversion du régulateur

• Déposer l'écrou hexagonal du dessus du régulateur.
• Ôter le piston plastique de l'écrou hexagonal.
• Inverser le piston et le réinstaller sur l'écrou hexagonal en appuyant fermement.

REMARQUE : Le piston porte les marques « NAT » ou « PL ». Le type de combustible converti s'affi che sur la partie inférieure du piston.

- Réinstaller l'écrou hexagonal sur le régulateur dans la confi guration voulue.

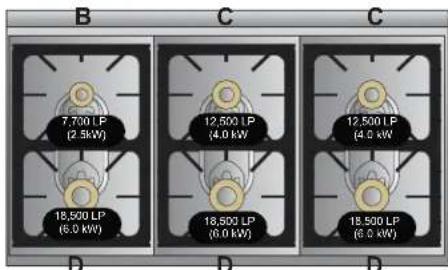

Emplacements de l'orifi ce

36 po W /4 Brûleurs de surface

48 po W /6 Brûleurs de surface

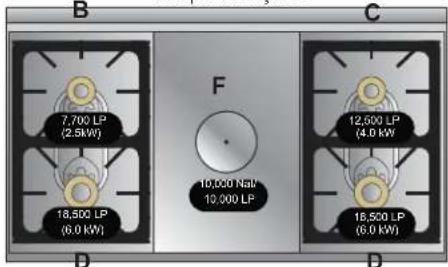

48 po W /4 Brûleurs de surface/ Plaque Française

48 po W /4 Brûleurs de surface/Induction

Déposer toutes les grilles, têtes de brûleur de surface et la plaque française

Conversion du brûleur de surface

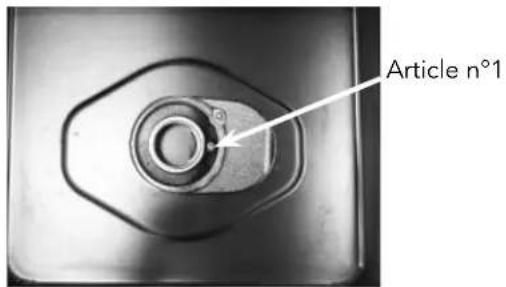

-Localiser l'orifi ce approprié
-Déposer tournevis à tête plate vis (Article n°1).
- Poser la bride brûleur de côté - ne débranchez pas le câble de l'allumeur. (Article n°2).
-Utiliser un tourne-écrou pour enlever l'orifi ce (Article n°3).
- Remplacer par orifi ce correct - reportez-vous à la page précédente.

Conseil technique : Appliquer du ruban à l'intérieur de la douille pour faciliter la dépose des orifi ces du brûleur de surface. Cette méthode permet d'éviter que les orifi ces tombent dans la cuisinière pendant la dépose.

• Après avoir remplacé l'orifi ce, remettez la bride brûleur Article #2.
• Poser à nouveau les vis et inverser la procédure pour la réinstallation.

REMARQUE : Pour installer correctement la tête du brûleur, tourner jusqu'à ce que la tête du brûleur se fixe dans la rainure.

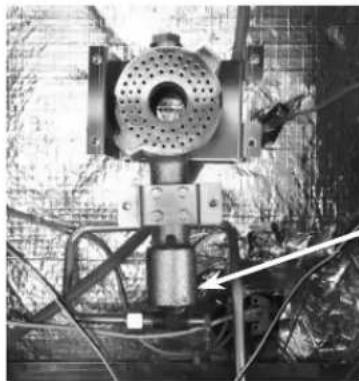

Conversion du brûleur la plaque française

-Déposer la vis autour de brûleur.
-Déposer les vis qui maintiennent la cuve.
-Glisser la boîte des brûleurs avec impatience et sortez.

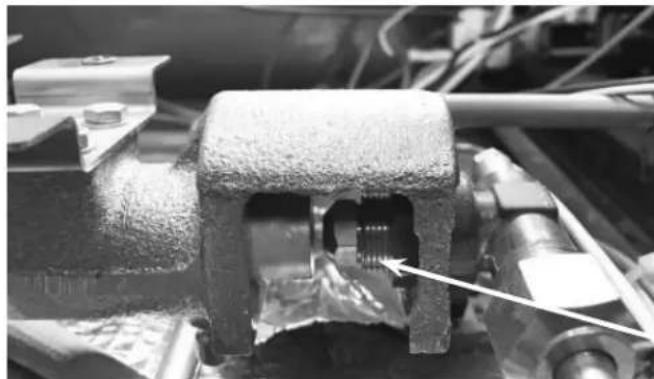

-Orifi ce se trouve sous la bride de l'orifi ce, fi xée au tube.
-Utiliser un tourne-écrou pour enlever l'orifi ce.

Conseil technique : Appliquer du ruban à l'intérieur de la douille pour faciliter la dépose des orifi ces du brûleur de surface. Cette méthode permet d'éviter que les orifi ces tombent dans la cuisinière pendant la dépose.

- Après le remplacement de l'orifi ce, réinstaller du brûleur boîte et la plaque française

la bride de l'orifi ce

Emplacement de l'étiquette de caractéristiques nominales

Lorsque la conversion du PL/Propane est terminée, remplir

l'étiquette de conversion ci-jointe et la placer à côté de l'étiquette de caractéristiques nominales.

L'étiquette de caractéristiques nominales est située sous le panneau de commande.

Pour obtenir des renseignements sur le produit, appeler au 1 888 (845-4641)

ou visitez notre site Web à vikingrange.com aux É.-U. ou brigade.ca au Canada
