Marque	Viking
Modèle	TVDR3604BAW
Type de produit	Cuisinière à gaz
Largeur	36 pouces (91,4 cm)
Configuration de la surface	4 brûleurs de surface + plaque française
Alimentation	Gaz naturel (convertible en propane)
Kit de conversion inclus	LPKTVDR pour conversion propane
Brûleurs de surface	4 brûleurs : 1 arrière B (n°78), 2 arrière C (n°105), 3 avant D (n°120)
Plaque française	Brûleur spécifique (orifice n°90)
Type de four	Four à gaz (non précisé dans le manuel)
Nombre de grilles de four	Non spécifié (estimation : 2 grilles)
Dimensions (H x L x P)	Estimation : 36 x 36 x 25 pouces (91 x 91 x 64 cm)
Poids	Estimation : 120 kg (265 lb)
Consommation énergétique	Dépend du gaz ; voir étiquette signalétique
Entretien	Nettoyage régulier des brûleurs et grilles ; conversion gaz par professionnel
Sécurité	Dispositif de sécurité : arrêt automatique en cas d'extinction de flamme (présumé)
Pièces détachées	Orifices, têtes de brûleur, plaque française ; kit conversion LP disponible
Réparabilité	Réparable par un technicien qualifié ; pièces disponibles sur commande
Garantie	Non spécifiée (Viking offre généralement 2 ans)
Pays de fabrication	États-Unis (Viking Range, LLC, Mississippi)

FOIRE AUX QUESTIONS - TVDR3604BAW VIKING

Comment convertir la cuisinière du gaz naturel au propane ?

Utilisez le kit de conversion LPKTVDR fourni. Suivez les instructions du manuel : inversez le piston du régulateur (marqué NAT/PL), remplacez les orifices des brûleurs par ceux du kit (numéros B, C, D pour les brûleurs de surface et F pour la plaque française). Après conversion, appliquez l'étiquette de conversion à côté de l'étiquette signalétique et vérifiez l'absence de fuites avec de l'eau savonneuse.

Où se trouve l'étiquette signalétique de l'appareil ?

L'étiquette signalétique est située sous le panneau de commande. Après conversion au propane, placez l'étiquette de conversion fournie à côté.

Comment nettoyer les brûleurs de la cuisinière ?

Déposez les grilles et les têtes de brûleur. Nettoyez-les avec de l'eau savonneuse et une brosse douce. Rincez et séchez complètement avant de les remettre en place. Ne pas utiliser de nettoyants abrasifs qui pourraient obstruer les orifices.

Que faire si une odeur de gaz est détectée ?

Ne pas allumer d'appareil, ne pas toucher aux interrupteurs électriques, ne pas utiliser de téléphone dans le bâtiment. Évacuez les lieux, appelez votre fournisseur de gaz depuis un téléphone voisin, et suivez ses instructions. Si vous ne pouvez pas joindre le fournisseur, appelez les pompiers.

Quels brûleurs sont disponibles sur ce modèle ?

La cuisinière TVDR3604BAW dispose de 4 brûleurs de surface : 1 brûleur arrière B, 2 brûleurs arrière C et 2 brûleurs avant D (selon le manuel, 3 avant D ?). Elle comprend également une plaque française (F). Les orifices spécifiques sont fournis dans le kit de conversion LP.

Comment retirer et installer les têtes de brûleur ?

Retirez les grilles. Pour les brûleurs de surface : déposez la vis à tête plate (article n°1), retirez la bride du brûleur (article n°2) sans débrancher le câble d'allumeur, puis utilisez un tourne-écrou pour enlever l'orifice. Pour réinstaller, inversez la procédure. Assurez-vous que la tête du brûleur s'enclenche bien dans la rainure.

Cette cuisinière est-elle compatible avec une plaque à induction ?

Non, ce modèle est une cuisinière à gaz. Viking propose d'autres modèles avec induction (comme le 48' W/2 brûleurs/plaque chauffante/induction mentionné dans le manuel), mais le TVDR3604BAW est exclusivement à gaz.

Où puis-je trouver des pièces de rechange ?

Contactez Viking Range au 1-888-845-4641 (États-Unis) ou visitez vikingrange.com. Au Canada, brigade.ca. Les orifices, têtes de brûleur et le kit de conversion LP sont disponibles.

Quelle est la procédure de conversion pour la plaque française ?

Déposez les vis autour du brûleur et celles maintenant la cuve. Glissez la boîte des brûleurs pour accéder à l'orifice sous la bride. Utilisez un tourne-écrou pour remplacer l'orifice. Appliquez du ruban adhésif à l'intérieur de la douille pour éviter que l'orifice ne tombe. Réinstallez la boîte et la plaque.

Puis-je utiliser ma cuisinière sans conversion si j'ai du gaz naturel ?

Oui, le modèle est livré configuré pour le gaz naturel. Si vous utilisez du propane, la conversion est obligatoire. Ne tentez jamais de faire fonctionner l'appareil avec un gaz inapproprié sans conversion.

MODE D'EMPLOI TVDR3604BAW VIKING

Guide d'installation

LPKTVDR LP Kit de Conversion pour Cuisinières Tuscany

Contenu du kit de conversion de l'orifi ce PL

Description Numéro de pieces/Size Quantité
Brûleurs de surface arrière (B) #78 1
Brûleurs de surface arrière (C) #105 2
Brûleurs de surface avant (D) #120 3
Plaque Française (F) #90 1
Étiquette de conversion PF030377 1
Instructions de conversion du LPKTVDR 056242-000 1

REMARQUE: En fonction du modele à convertir, certains orifi ces ne peuvent pas etre utilisés.

IMPORTANT - À litre et à suivre!

A VERTISSEMENT

RISQUE D'INCENDIE/ D'EXPLOSION

Si les instructions de ce manuel ne sont pas parfaitement suivies, cela

peut provoquer un incendie ou une explosion qui entraînerait des dégâts matériels, des blessures corporelles ou la mort.

CONSIGNES EN CAS D'ODEUR DE GAZ :

• NE PAS tenter d'allumer quelque appareil que ce soit.
• NE PAS toucher aux interrupteurs électriques.
• N'UTILISEZ chaque téléphone dans votre[bâtiment.
• Appelez immédiatement votre fournisseur de gaz à partir d'un téléphone chez un voisin. Suivez les instructions du fournisseur de gaz.
• Si vous n'arrivez pas à joindre votre fournisseur de gaz, appelez les pompiers. L'installation et l'entretien doivent être réalisés en cas d'attéignir le gaz.

par un installateur qualifié, une agence d'entretien ou le fournisseur de gaz

MISE EN GARDE

S'assurer que l'alimentation électrique est désactivée coupée au niveau du boîtier

de disjoncteurs lors de la conversion de l'appareil.

MISE EN GARDE

Avant de faire fonctionner l'appareil, toujours vérifi er qu'il n'y a pas de fuites de gaz à l'aide

d'une solution d'eau savonneuse ou toute autre méthode acceptable. NE PAS utilise de f1 amme neue pour rechercher uneuite.

Conversion du régulateur

Déposer l'écrou hexagonal du dessus du régulateur.
- Oter le piston plastique de l'écrou hexagonal.
- Inverser le piston et le réinstaller sur l'écrou hexagonal en appuyant fermement.

REMARQUE: Le piston porte les marques « NAT » ou « PL ». Le type de combustible converti s'affi che sur la partie inférieure du piston.

Appuyez sur le cote avec le doigt pour enlever la goupille du chapeau

• Réinstaller l'écrou hexagonal sur le régulateur dans la confi guration voulue.

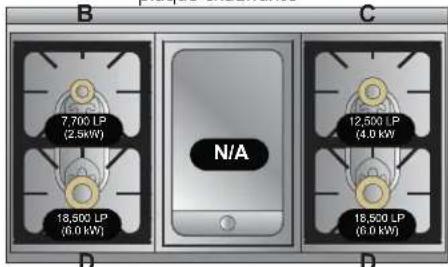

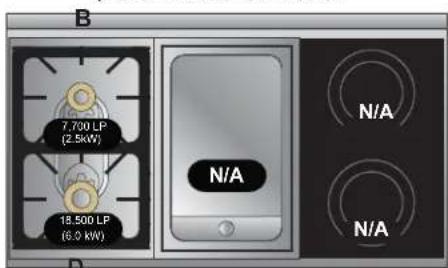

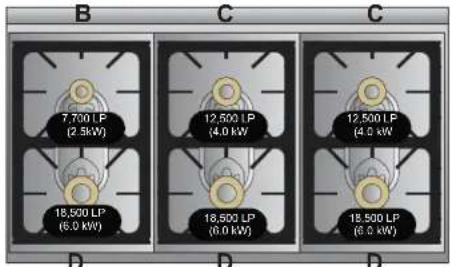

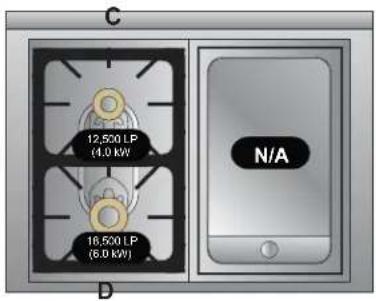

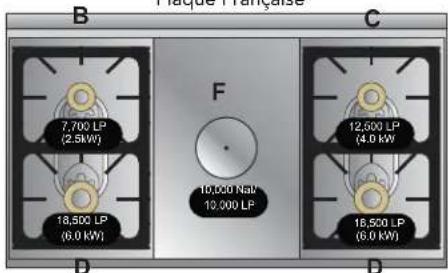

Emplacements de l'orifice

36 po W/4 Brûleurs de surface

36 po W/2 Brûleurs de surface/ plaque chauffante

48 po W/6 Brûleurs de surface

48 po W/4 Bruleurs de surface/ plaque chauffante

48 po W/2 Brûleurs de surface/ plaque chauffante/Induction

48 po W/4 Brûleurs de surface/ Plaque Française

48 po W/4 Brûleurs de surface/Induction

Surface Burner Conversion

Déposer toutes les grilles, têtes de brûleur de surface et la plaque française

Conversion du brûleur de surface

-Localiser l'orifi ce approprié
-Déposer tournevis à tête plate vis (Article n°1).
- Poser la bride brûleur de côté - ne débranchez pas le cable de l'allumeur. (Article n°2).
-Utiliser un tourne-écrou pour enlever l'orifi ce (Article n°3).
- Remplacer par orifice correct - reportez-vous à la page précédente.

Conseil technique: Appliquer du ruban à l'intérieur de la douille pour faciliter la dépose des orifi ces du brûleur de surface. Cette méthode permet d'eviter que les orifi ces tombent dans la cuisinependant la dépose.

• ÀpRES avoir remplace l'orifi ce, remettez la bride bruleur Article #2.
• Poser à nouveau les vis et inverser la procédure pour la réinstallation.

REMARQUE: Pour installer correctement la tete du brûleur, tourner jusqu'à ce que la tete du brûleur se fi xé dans la rainure.

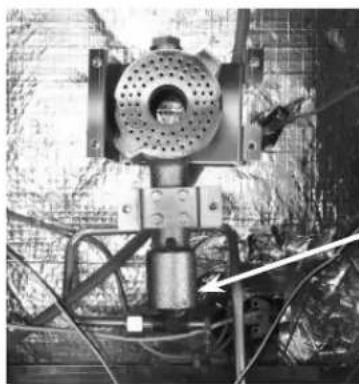

Conversion du brûleur la plaque française

-Déposer la vis autour de brûleur.
- Déposer les vis qui Maintiennent la cuve.
-Glisser la boite des bruleurs avec impatience et sortiez.

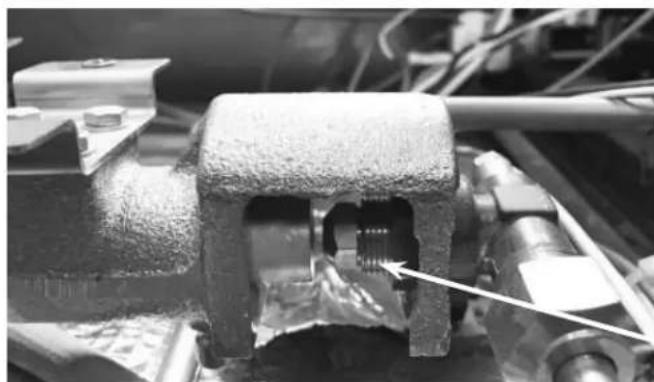

-Orifice se trouve sous la bride de l'orifice, fi xée au tube.
-Utiliser un tourne-écrou pour enlever l'orifi ce.

Conseil technique: Appliquer du ruban à l'intérieur de la douille pour faciliter la dépose des orifi ces du brûleur de surface. Cette méthode permet d'éviter que les orifi ces tombent dans la cuisinière pendant la dépose.

• ÀpRES le remplacement de l'orifi ce, réinstaller du bruleur boite et la plaque francaise

la bride de l'orifice

I'orifice

Emplacement de I'etiquette de caractéristiques nominales

Lorsque la conversion du PL/Propane est terminée, replir l'étiquette de conversion ci-jointe et la placer a cote de l'étiquette de caractéristiques nominales.

L'étiquette de caractéristiques nominales est située sous le panneau de commande.

Viking Range, LLC

111 Front Street

Greenwood, Mississippi 38930 USA

[phone]

For product information, call 1-888-(845-4641)

Pour obtenir des renseignements sur le produit, appeler au 1 888 (845-4641)

ou visitez notre site Web à vikingrange.com aux É.-U. ou brigade.ca au Canada
