WT 2147 DSH - Lave-vaisselle WALTHAM - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Lave-vaisselle encastrable, capacité de 12 couverts, classe énergétique A++
Dimensions	Largeur : 60 cm, Hauteur : 85 cm, Profondeur : 60 cm
Programmes de lavage	6 programmes : éco, intensif, rapide, délicat, prélavage, auto
Consommation d'eau	Consommation d'eau : 9 litres par cycle
Utilisation	Panneau de contrôle intuitif avec affichage LED, départ différé jusqu'à 24 heures
Maintenance et réparation	Filtres amovibles, entretien régulier recommandé tous les 3 mois
Sécurité	Système de sécurité anti-débordement, verrouillage de porte
Informations générales	Poids : 45 kg, Garantie : 2 ans, niveau sonore : 49 dB

FOIRE AUX QUESTIONS - WT 2147 DSH WALTHAM

Pourquoi mon lave-vaisselle WALTHAM WT 2147 DSH ne démarre-t-il pas ?

Vérifiez que l'appareil est correctement branché et que la prise électrique fonctionne. Assurez-vous également que la porte est bien fermée, car le lave-vaisselle ne démarrera pas si la porte est ouverte.

Le lave-vaisselle ne se remplit pas d'eau, que faire ?

Vérifiez que le robinet d'eau est ouvert et que le tuyau d'arrivée d'eau n'est pas plié ou obstrué. Assurez-vous également que le filtre à eau n'est pas encrassé.

Pourquoi mon lave-vaisselle laisse-t-il des résidus sur la vaisselle ?

Cela peut être dû à un chargement incorrect de la vaisselle, à l'utilisation d'un détergent de mauvaise qualité ou à un problème avec le bras d'aspersion. Assurez-vous que les bras d'aspersion ne sont pas obstrués et que vous utilisez le bon type de détergent.

Mon lave-vaisselle fait un bruit inhabituel, que dois-je vérifier ?

Vérifiez si des objets sont coincés dans les bras d'aspersion ou si le panier est mal placé. Si le bruit persiste, il pourrait s'agir d'un problème avec la pompe ou le moteur, et il peut être nécessaire de contacter un technicien.

Pourquoi y a-t-il une odeur désagréable dans mon lave-vaisselle ?

Des odeurs peuvent provenir de restes de nourriture qui se sont accumulés dans le filtre ou le fond de l'appareil. Nettoyez le filtre et le fond du lave-vaisselle régulièrement pour éviter cela.

Comment puis-je résoudre un code d'erreur sur mon lave-vaisselle WALTHAM WT 2147 DSH ?

Consultez le manuel d'utilisation pour identifier le code d'erreur et suivez les instructions pour le résoudre. Si le problème persiste, contactez le service client.

Le lave-vaisselle ne sèche pas correctement, que faire ?

Assurez-vous que le cycle de séchage est activé et que vous utilisez un agent de rinçage. Un chargement trop serré peut également empêcher l'air de circuler, ce qui nuit au séchage.

Comment nettoyer mon lave-vaisselle WALTHAM WT 2147 DSH ?

Pour nettoyer votre lave-vaisselle, retirez le filtre et rincez-le sous l'eau chaude. Essuyez l'intérieur avec un chiffon humide et utilisez un nettoyant pour lave-vaisselle une fois par mois pour éliminer les dépôts de calcaire.

MODE D'EMPLOI WT 2147 DSH WALTHAM

Apprenez à connaître votre machine 4

• Caractéristiques techniques 6 Conformité aux normes et données d'essai 6

Informations et recommandations de sécurité 6

Recyclage 6 - Informations de sécurité 6 - Recommandations 8 - Ne pas laver en machine. 8

Installation de la machine 8

• Positionnement de la machine 83 Raccordement d'eau 9 Tuyau d'arrivée d'eau 9 Tuyau de vidange 9 Raccordement électrique 10 Installation de la machine sous un plan de travail 1 Avant la première utilisation de la machine 13

Avant la première utilisation 13

• Importance de la quantité de calcaire dans l'eau 13

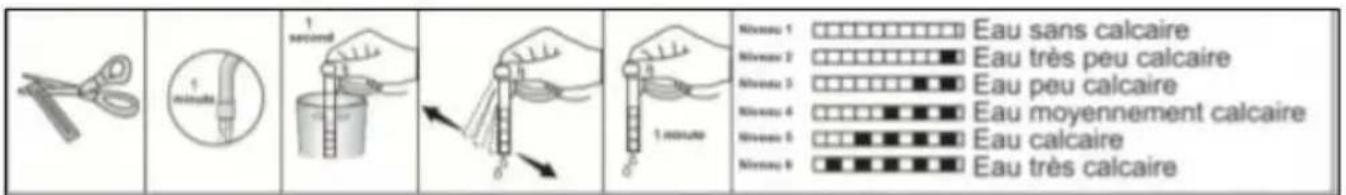

• Remplissage du compartiment à sel. 13 Languette de contrôle de la durée de l'eau 14 Réglage de la durée de l'eau. 1 Désinfectant. 10

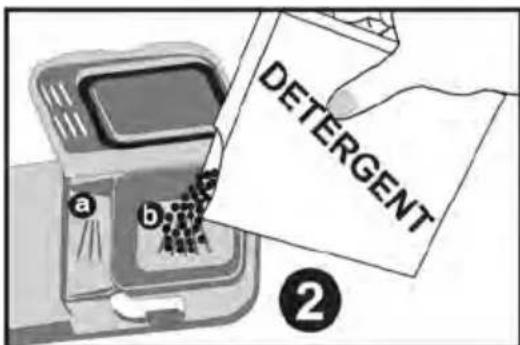

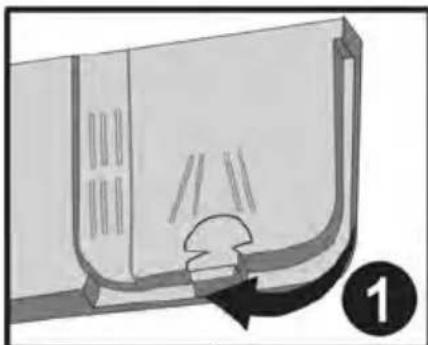

• Remplissage du compartiment à détergent. 1 Detergents combinés. 1

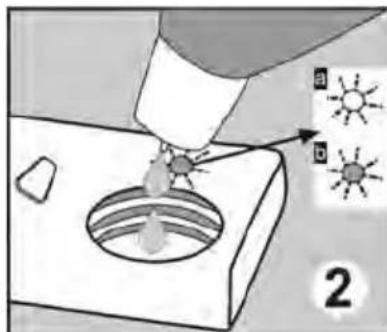

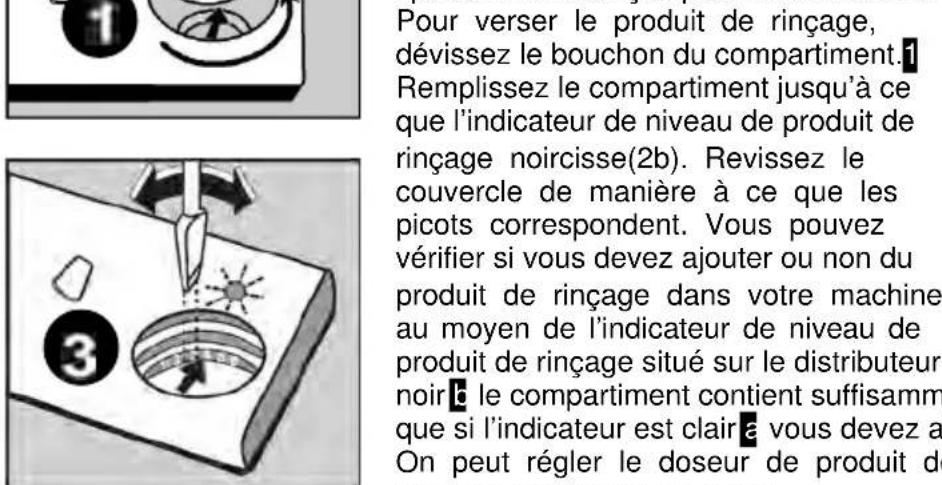

• Remplissage du compartiment à produit de rinçage et réglage du doseur. 1

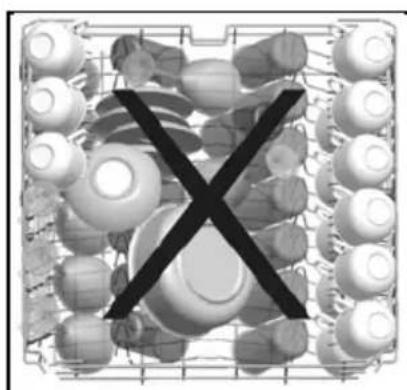

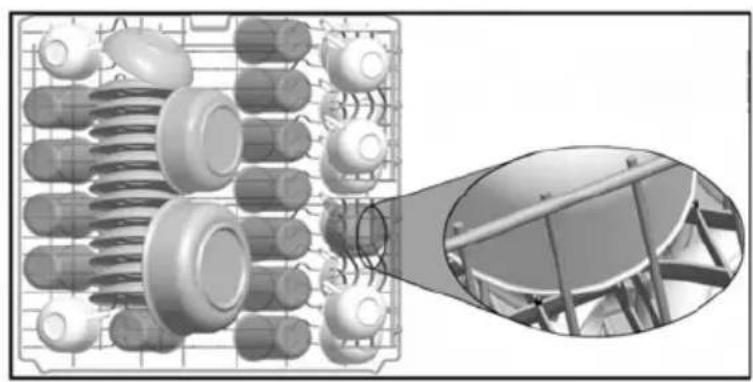

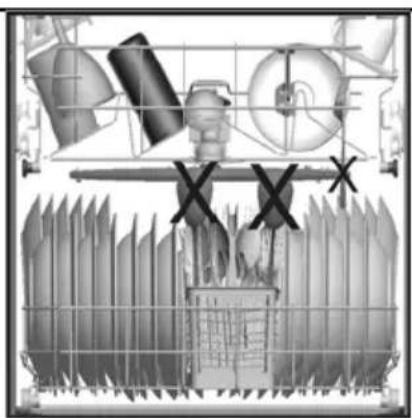

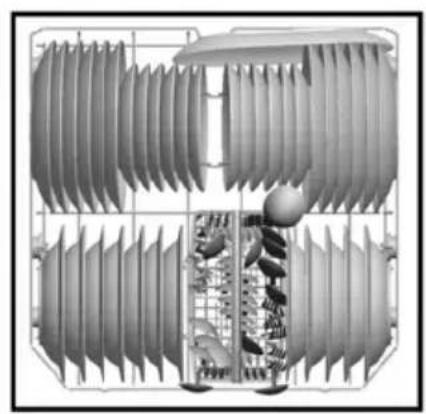

Chargement du lave-vaiselle 18

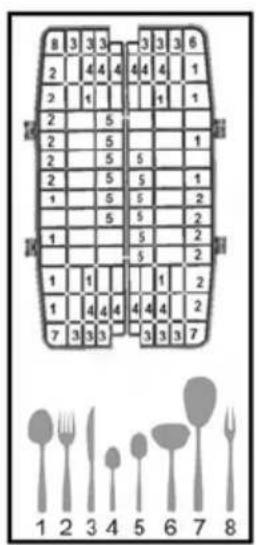

-Chargement des paniers 18 Autres charges des paniers 20 - Charges standards et données d'essai 21

Description des programmes 22

• Contenu des programmes 22

Mise sous tension et besoin d'un programme 23

• Mise de la machine sous tension 23

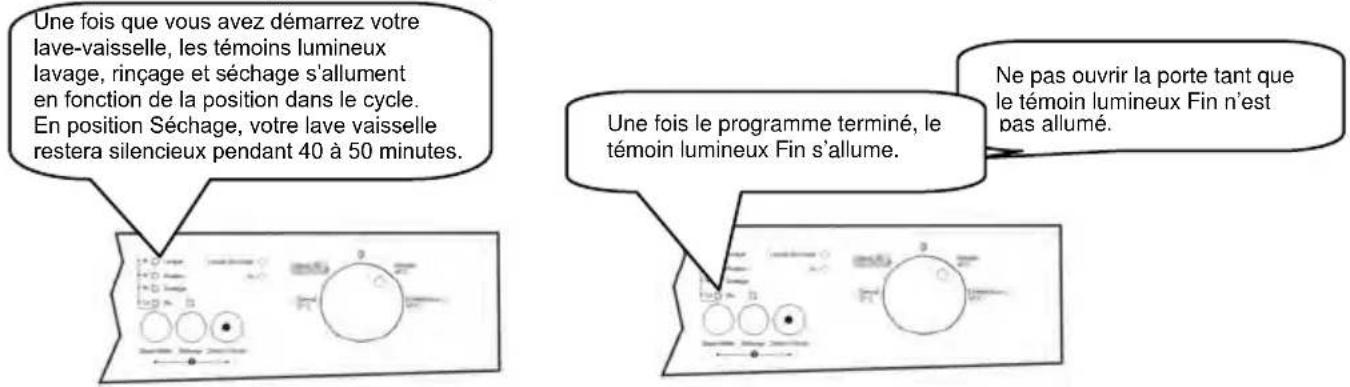

• Contrôle du déroulement du programme 23

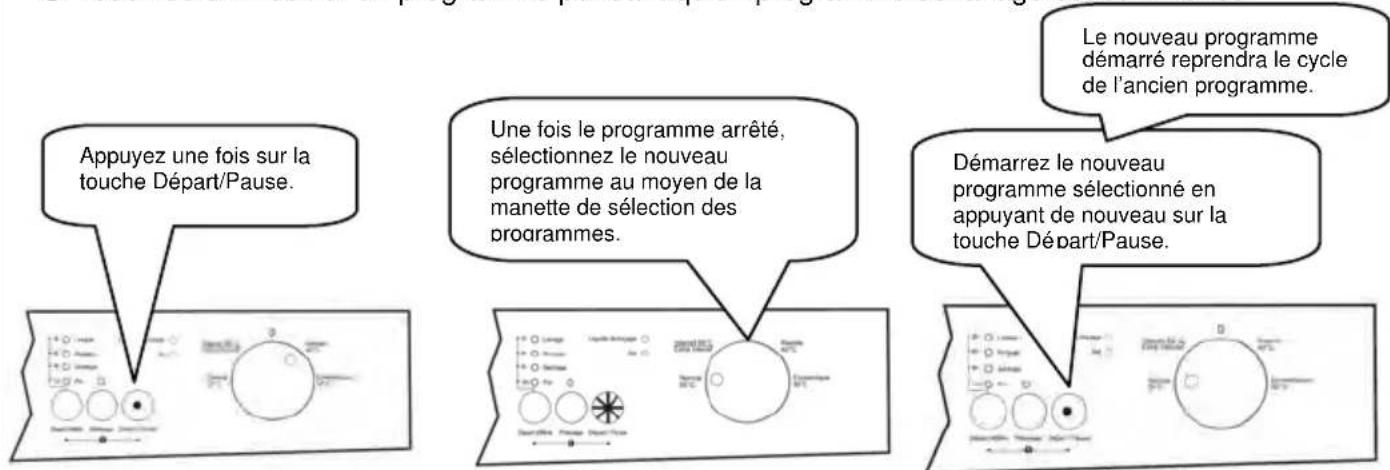

• Modifier un programme 23

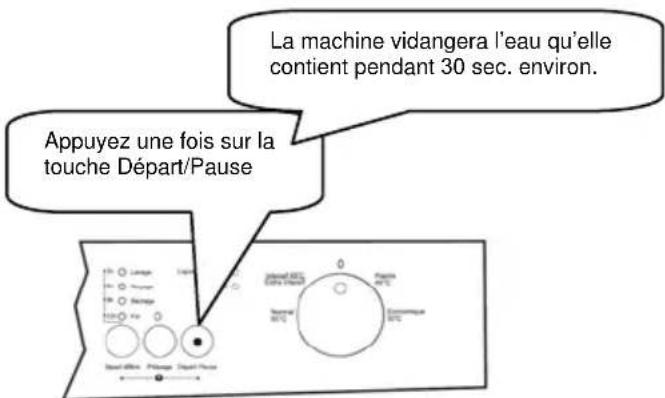

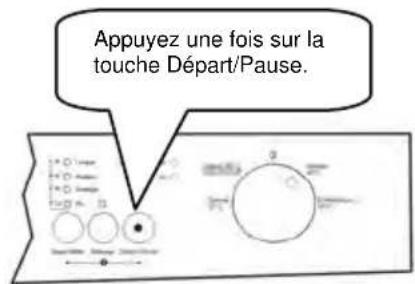

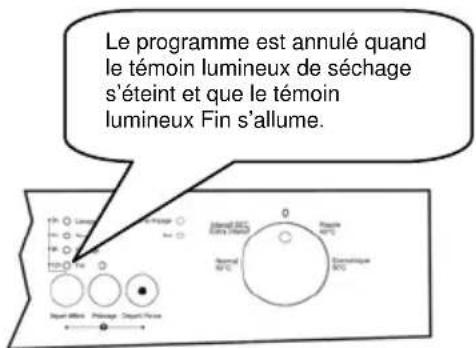

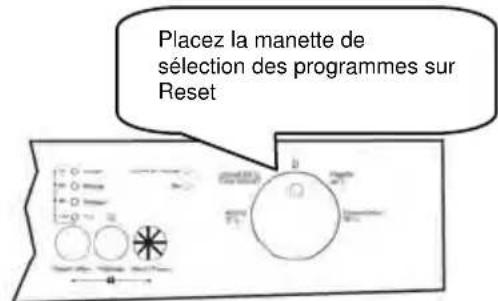

• Modifier un programme avec remise à zéro 24
• Mise de la machine hors tension 24

Entretien et nettoyage 25

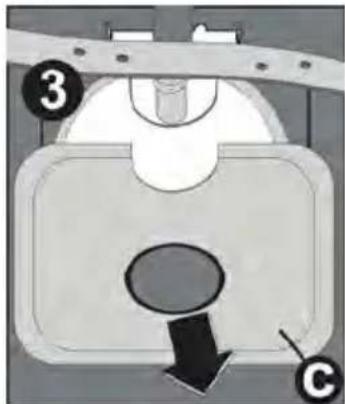

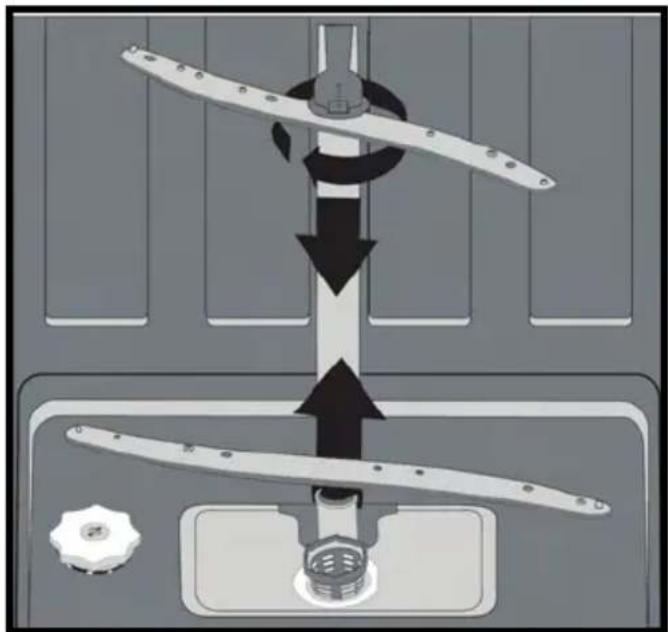

Filtres. 25 - Bras de lavage 26 - Filtre d'usure d'arrivée d'eau 26

Informations pratiques et utiles 29

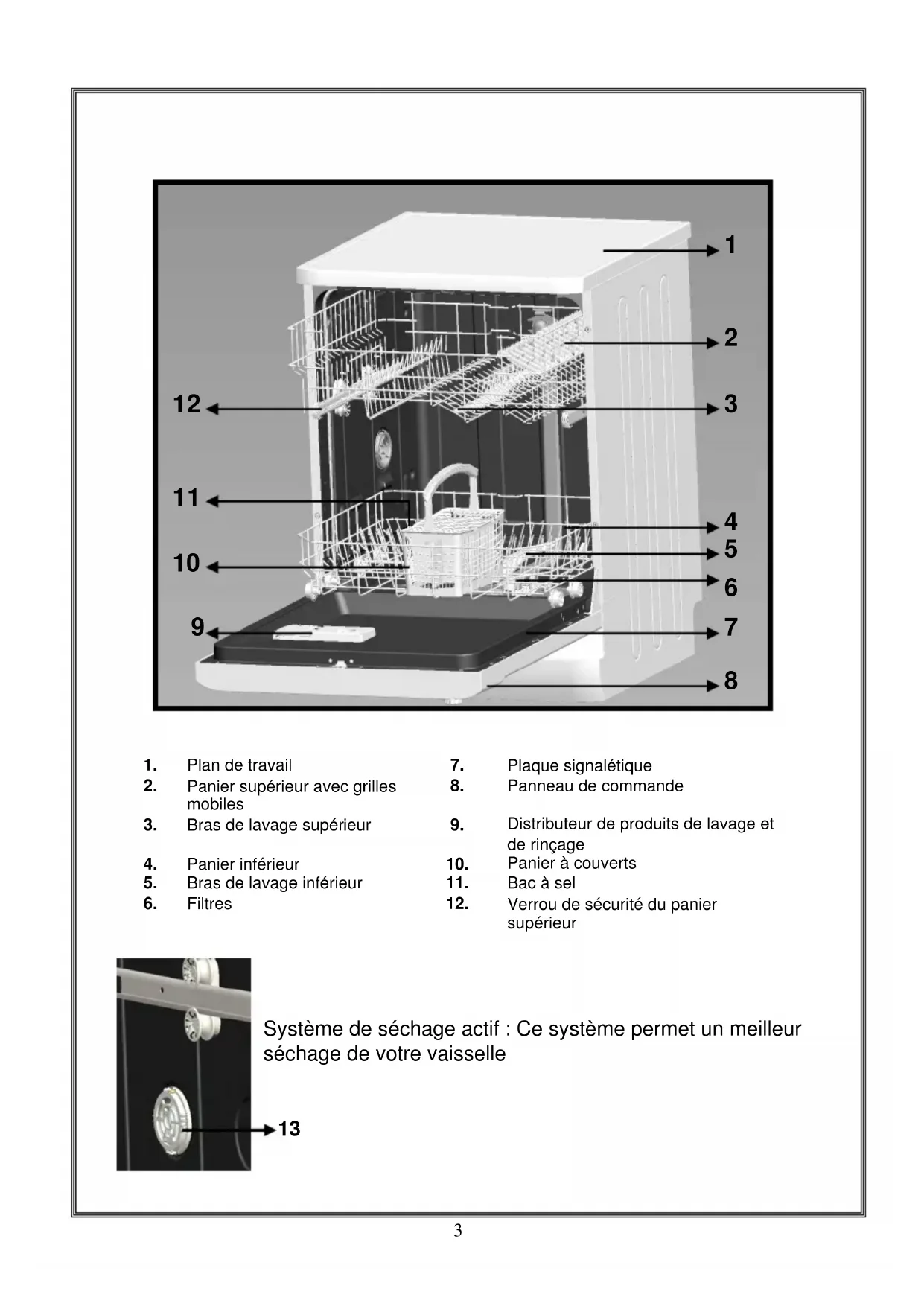

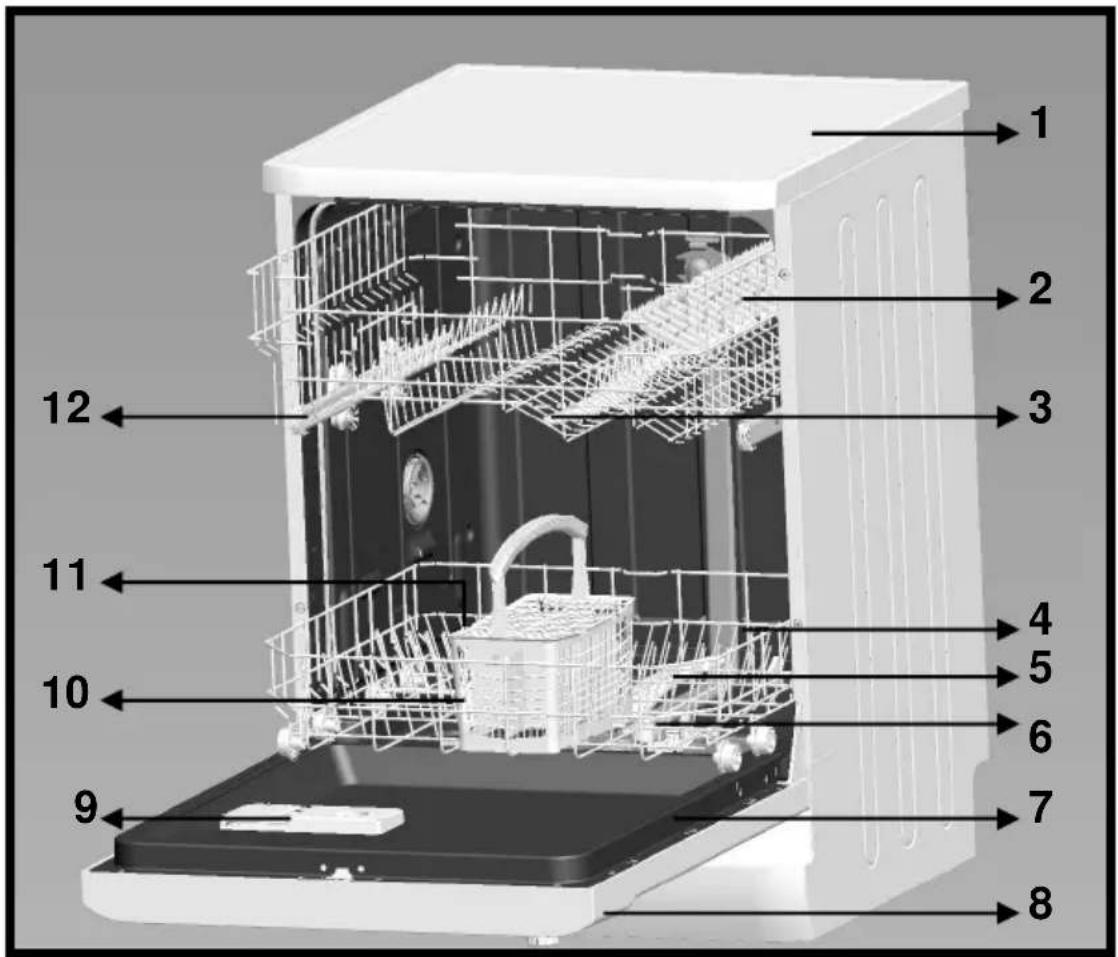

1. Plan de travail
2. Plaque signalétique

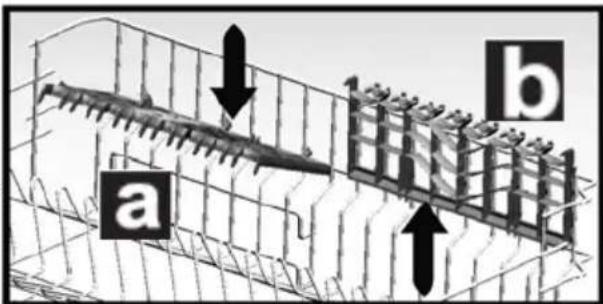

3. Panier supérieur avec grilles mobiles

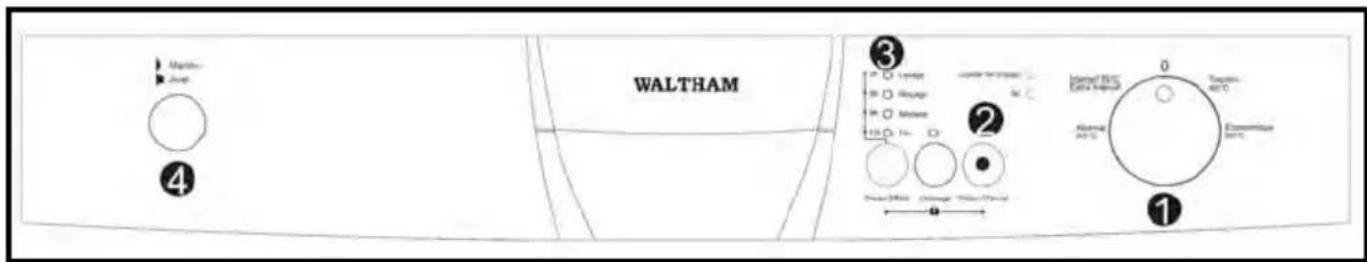

4. Panneau de commande
5. Bras de lavage supérieur
6. Distributeur de produits de lavage et de rincage
7. Panier inférieur
8. Panier à couverts
9. Bras de lavage inférieur
10. Bac à sel
11. Filtres
12. Verrou de sécurité du panier supérieur

Système de séchage actif : Ce système permet un meilleur séchage de votre vaisselle

APPRENEZ A CONNAITRE VOTRE MACHINE

1.) Touche marche/arret

Quand on appuie sur la touche Marche/Arrêt, le témoin lumineux situé sur la touche Départ/Pause s'allume.

2.) Poignée de la porte

La poignée de la porte sert à ouvrir/fermer la porte de la machine.

3.) Touche départ différé

Grâce à cette option, vous pouvez différer le départ de votre lave-vaisselle de 3-6-9-12 heures.

Quand on appuie sur la touche "Départ différé", le témoin lumineux 3h s'allume. Pour obtenir l'indication 6h, 9h ou 12h.

Appuyez à nouveau sur la touche. Quand l'indication 12h apparait, si vous appuyez à nouveau sur la touche "Départ Différé", vous annulez l'option Départ différé. Une fois que vous avez fait votre choix, appuyez sur la touche "Départ/Pause" pour activer l'option.

Si vous souhaitez modifier le délai, rappuyez sur "Départ/Pause" pour désactiver l'option, ajustez le temps souhaité à l'aide du bouton "Départ différé". Appuyez sur "Départ/Pause" pour valider votre choix. À partir de ce moment-là, le décompte commence. Une fois le délai écoulé, le programme démarre et le témoin lumineux s'éteint.

• Si vous appuyez sur la touche "Départ différé" quand l'indicateur 12h est allumé, l'indicateur "Départ différé" s'éteint. Si vous appuyez alors sur "Départ/Pause", le programme démarre sans aucun délai.
• Si vous avez choisi de différer le début du programme, vous pouvez suivre les temps restants par les indicateurs lumineux. Par exemple, si vous sélectionnez 12h, l'indicateur lumineux 12h s'allume. Quand il ne reste plus que 9h, le voyant 6h s'allume. De cette façon, vous pouvez suivre les temps restants avant le départ du cycle.

4.) Touche préalavage (trempage)

Si vous sélectionné un programme avec trempage, vous pouvez améliorer la qualité de lavage de votre vaisselle. Si vous sélectionné cette option, la température et le temps de certains programmes seront ajustés.

Note 1: Si vous souhaitez ne faire qu'un cycle trempage seul, appuyez sur le bouton Trempage, placez le curseur du programmeur sur "annulation" et appuyez sur "Départ/Pause". Pensez à rappuyer sur le bouton Trempage une fois le cycle terminé pour désactiver l'option pour la prochaine utilisation.

Note 2: Si vous avez activé une option dans votre précédent utilisation et que vous ne souhaitez plus l'utiliser, pensez à la désactiver. Pour cela, rappuyez sur le bouton et vérifiez que l'indicateur lumineux s'est éteint.

Quand on appuie sur la touche Départ/Pause, le programme choisi au moyen de la manette de sélection des programmes démarre et le témoin lumineux Lavage s'allume. Si on appuie à nouveau sur la touche Départ/Pause, le témoin lumineux Lavage reste allumé, et le témoin Départ/Pause clignote.

6.) Manette de sélection des programmes

Vous pouvez sélectionner un programme adapté à votre vaisselle au moyen de la manette de sélection des programmes.

7.) Témoin lumineux du niveau de sel régénérant

Quand le témoin du sel s'allume, veillez à remplir le compartiment du sel.

Témoin lumineux du niveau de liquide de rincage

Quand le témoin du liquide de rincage s'allume, veillez à remplir le compartiment du liquide de rincage.

Note 3: Pendant le lavage, quand le détergent 3 en 1 est utilisé, les témoins de sel et le liquide de rinçage vont s'éteindre, même s'il n'y a pas suffisamment de sel ou de liquide de rinçage dans la machine.

8.) Témoin lumineux de déroulement des programmes

Vous pouvez surveiller le déroulement du programme au moyen des témoins

Lavage Rinçage - Séchage Fin

Option sécurité infant

Pour activer l'option sécurité infant, appuyez sur le bouton Départ/Pause et Départ différé simultanément pendant 4 secondes. Une fois cette option activée, le voyant "3h" clignote 2 fois. Pour désactiver l'option, refaire cette opération. Le voyant "3h" se remet à clignoter 2 fois pour confirmer que l'option est désactivée.

Caractéristiques techniques

Capacité	12 couverts
Hauteur	845 mm
Hauteur (sans plan de travail)	815 mm
Largeur	596 mm
Profondeur	598 mm
Poids net	46 kg
Alimentation électrique	220-240 V - 50 Hz
Puissance totale	2200 W
Puissance de chauffage	2000 W
Puissance de la pompe de lavage	100 W
Puissance de la pompe de vidange	30 W
Pression au robinet d'accuee d'eau	0,03 MPa (0,3 bar) - 1 MPa (10 bar)
Intensité	10 A

Le fabricant se réserve le droit de modifier la conception et les caractéristiques techniques.

Conformité aux normes et données d'essai / Déclaration de conformité ce

Toutes les étapes de fabrication de la machine sont conformes aux règles de sécurité exprimées dans toutes les directives applicables de la Communauté européenne. 89/336/EC, 2006/95/EC, IEC 436/DIN 44990, EN 50242

Recyclage

• Certains composants et l'emballage de votre machine sont fabriqués à partir de matériaux recyclables.
• Les éléments en matière plastique portent les inscriptions internationales : (PE, PS, POM, PP, )
• Les éléments en carton sont fabriqués à partir de papier recyclé et doivent être déposés dans les bacs de tri sélectif prévus à cet effet.
• Ne pas placer ces matériaux dans les bacs à déchets. Les déposer dans un centre de recyclage.
• Contacter les centres concernés pour obtenir des informations sur les méthodes et points de mise au rebut.

Informations de sécurité

Les adultes doivent faire particulièrement attention en utilisant cet appareil à proximité d'enfants. Ne permettez pas à de jeunes enfants de jouer avec l'appareil. Ne permettez pas à de jeunes enfants ou à des personnes infirmes d'utiliser l'appareil sans surveillance.

Quand vous prenez livraison de votre machine

• Vérifiez que la machine ou son emballage est exempt de tout dommage.

Ne mettez jamais en route une machine endommagée, de quelque manière que ce soit. Contactez un centre d'entretien/agréé.

• Déballez les matériaux d'emballage comme indiqué et mettez-les au rebut conformément aux règles applicables.

Points importants pendant l'installation de la machine

• Installez votre machine dans un endroit approprié, ne posant pas de risque pour la sécurité et de niveau.
• Procédez à l'installation et au raccordement de votre machine en suivant les instructions.
• Cette machine ne doit être installée et réparée que par un service après-vente agréé.
• N'utilisez que les pièces détachées d'origine.
• Avant l'installation, vérifie que la machine est débranchée.
• Vérifiez que votre prise électrique est conforme aux normes en vigueur.
• Tous les branchements électriques doivent correspondre aux valeurs indiquées sur la plaque signalétique.
• Très important : vérifie que la machine n'est pas posée sur le câble d'alimentation.
• Ne branchez jamais la machine au moyen d'une rallonge électrique ou d'une prise multiple. La prise doit être facilement accessible une fois la machine installée.

Usage quotidien

• Cette machine est exclusivement destinée à un usage domestique. Ne l'utilisez à aucune autre fin.
• Ne dépassez pas la capacité de chargement de votre machine. Ne l'utilisez que pour les objets lavables en machine.
• Ne montez pas, ne vous asseyez pas ou ne placez pas de charge sur la porte ouverte du lave-vaisselle : il pourrait se renverser.
• Ne placez jamais dans le distributeur de détergent et de produit de lavage de votre machine d'autres produits que ceux spécialement conçus pour le lave-vaiselle. À défaut, notre société ne saurait être tenue responsable de tout dommage que pourrait subir votre machine. L'eau contenue dans la cuve de lavage de la machine n'est pas potable. Ne la buvez pas. Du fait du danger d'explosion, ne placez dans la machine aucun dissolvant chimique ou solvant.
• Vérifiez que les objets de plastique résistant à la chaleur avant de les laver en machine.
• Ne placez dans la machine aucun objet non adapté au lavage en machine. En outre, ne dépassez pas la capacité de chargement des paniers. À défaut, notre société ne saurait être tenue responsable de toute rayure ou de toute formation de rouille sur la paroi interne de votre machine causée par des mouvements du panier.
• A cause, notamment, d’un débordement d’eau chaude possible, n’ouvre jamais la porte de la machine pendant le fonctionnement. Un dispositif de sécurité met la machine à l’arrêt en cas d’ouverture de la porte. Pour éviter de possibles accidents, ne laissez pas la porte de votre lave-vaisselle ouverte à l’arrêt.
• Installez les couteaux et autres objets pointus dans le panier à couvercle, pointe en bas.

Pour la sécurité des enfants

• Après le déballage de la machine, veillez à tenir les matériaux d'emballage hors de portée des enfants.
• Ne laissez pas les enfants jouer avec ou mettre en route la machine.
• Ranger les détergents et produits de rinçage hors de portée des enfants.
• Tenir les enfants à l'écart de la machine pendant qu'elle est ouverte : elle peut contenir des résidus de substances de nettoyage. Veillez à ce que votre ancienne machine ne pose aucun risque à vos enfants. Il est arrivé que des enfants s'enferment à l'intérieur d'anciennes machines. Pour prévenir cette situation, brisez le système de verrouillage de la machine et arrachez les câbles électriques avant sa mise au rebut.

En cas de dysfonctionnement

• Tout défaut de fonctionnement de la machine doit impérativement être réparé par une personne qualifiée. Toute réparation effectuée par une personne autre qu'un technicien de service après vente agréé entraînera l'annulation de la garantie.
• Avant d'effectuer toute réparation sur la machine, prenez soin de la débrancher du réseau électrique. Coupez les fusibles ou débranchez la machine. Ne pas tirer sur le cable pour débrancher la machine. Prenez soin de fermer l'accès d'eau.

Pour ne pas gaspiller l'eau et l'énergie, enlevez les gros résidus d'aliments avant de mettre la vaisselle dans la machine. Mettez la machine en route après l'avoir entièrement chargée. - N'utilisez le programme de trempage que si nécessaire. - Installez les objets creux tels que les bols, verres et pots de manière à ce qu'ils soient tournés vers le bas. Il est conseillé de ne pas surcharger la machine et de ne pas y installer de la vaisselle de nature différente de celle indiquée.

Ne pas laver en machine :

• Cendres de cigarettes, restes de bougie, cirage, substances chimiques, matériaux à base d'alliages ferreux. Fourchettes, cuillères et couteaux à manche de bois, de corne ou d’ivoire ou incrustés de nacre ; objets collés, peinture, articles maculés de produits chimiques abrasifs, acides ou basiques.
• Objets de plastique ne résistant pas à la chaleur, récipients de cuivre ou étamés.
• Objets d'aluminium et d'argent (ils peuvent se décolorer ou se ternir).
• Certains verres fragiles, les porcelaines ornées de motifs décoratifs imprimés, qui s'estompent même après le premier lavage, certains articles de cristal, qui perdent leur transparence avec le temps, les couverts collés ne résistant pas à la chaleur, les verres de cristal au plomb 25-30 %, les planches à découper, les articles fabriqués avec de la fibre synthétique.
• Les articles absorbants tels que les éponges ou les torchons ne sont pas lavables en lave-vaisselle.

Attention: Prenez soin d'acheter des articles lavables en machine à partir d'aujourd'hui.

Positionnement de la machine

Pour installer votre machine, prenez soin de choisir un endroit où vous pourrez facilement charger et décharger votre vaisselle.

N'installez pas votre machine dans un lieu où la température ambiantes peut descendre sous 0°C

Avant de la positionner, sortez la machine de son emballage en respectant les avertissements apposés sur celui-ci.

Positionnez la machine à proximité d’une arrivée et évacuation d’eau. Vous devez installer votre machine de manière à ne pas modifier les raccords une fois ceux-ci effectués.

Ne saisissez pas la machine par la porte ou par le panneau de commande pour la déplacer.

Prenez soin de laisser un espace autour de la machine de manière à pouvoir la déplacer facilement d’avant en arrière pendant le nettoyage.

Prenez soin de ne pas coincer les tuyaux d'arrivée d'eau et de vidange en positionnant la machine. En outre, prenez soin de ne pas coincer le câble électrique sous la machine.

Réglez les pieds réglables de la machine de manière à ce qu'elle soit de niveau et bien stable. Le bon positionnement de la machine est essentiel pour une bonne ouverture et fermeture de la porte.

Si la porte de votre machine ne se ferme pas correctement, vérifiez que la machine est stable sur le sol ; dans le cas contraire, positionnez la machine de manière stable en agissant sur les pieds réglables.

Raccordement d'eau

Vérifiez que l'installation de plomberie intérieure convient à l'installation d'un lave-vaisselle. Nous vous recommandons en outre d'installer un filtre à l'entrée de votre domicile, de manière à éviter qu'une contamination (sable, argile, rouille, etc.) éventuellement transportée dans le réseau d'eau ou dans l'installation de plomberie intérieure cause tout dommage à la machine et à prévenir tous désagrêments tels que le jaunissement de la vaisselle ou la formation de dépôts après le lavage.

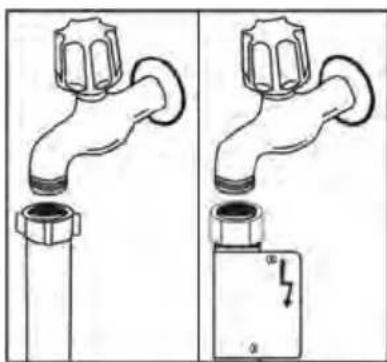

Tuyau d'arrivée d'eau

N'utilisez jamais le tuyau d'arrivée d'eau de votre ancienne machine. Utilisez le tuyau neuf fourni avec votre machine. Avant de raccorder un tuyau d'arrivée d'eau neuf ou longtemps inutilisé à votre machine, faites couler de l'eau dans celui-ci pendant un moment. Raccordez le tuyau d'arrivée d'eau directement au robinet d'arrivée. La pression au robinet doit être au minimum de 0,03 Mpa et au maximum de 1 Mpa. Si la pression d'eau est supérieure à 1 Mpa, installez un dispositif réducteur de pression entre le robinet et le tuyau.

Une fois les raccords effectués, ouvrez le robinet à fond et vérifiez l'étanchéité. Pour la sécurité de votre machine, prenez soin tous les jours de fermer le robinet d'arrivée après la fin de chaque programme.

NB: Certains modèles utilisent un système Aquastop. Si votre machine est équipée de ce système, il y a du courant avec une tension dangereuse. Ne touchez jamais l'embout Aquastop et veillez à ce qu'il ne soit pas piqué ou tordu.

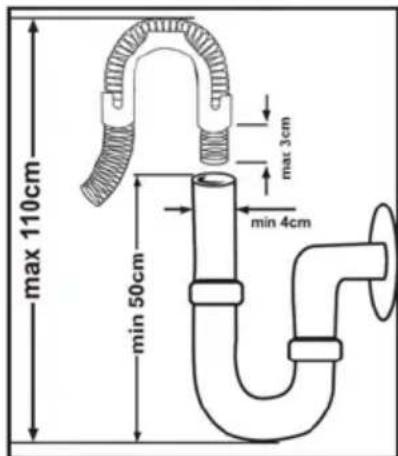

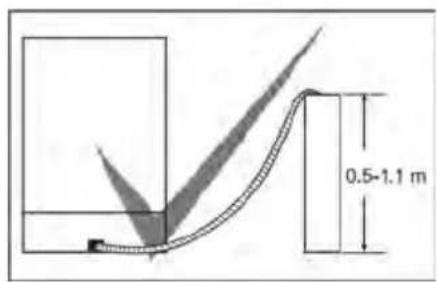

Tuyau de vidange

On peut raccorder le tuyau de vidange, soit directement à une vidange fixe, soit au raccord spécial sous l'évier. Au moyen d'un tuyau coudé spécial (si disponible), on peut vidanger la machine directement dans l'évier en accrochant le tuyau coudé au bord de l'évier.

Ce raccordement doit se couvrir à au moins 50 cm et au plus 110 cm du niveau du sol. Dans le cas d'une vidange fixe, ne pas plonger le bout du tuyau à l'intérieur de la vidange (risque de syphonage), il est impératif que le bout du tuyau dépasse le coude de maximum 3 cm comme sur le dessin.

Avertissement : Il ne faut pas modifier la longueur du tuyau de vidange, car l'appareil ne pourrait pas vidanger correctement. En ce cas, notre société dégagera toute responsabilité.

Raccordement électrique

La prise avec terre de votre machine doit être raccordée à une prise avec mise à la terre dont la tension et l'intensité correspondent aux valeurs prévues (selon les normes en vigueur). Si votre logement ne comporte pas d'installation avec mise à la terre, faites réaliser ce type d'installation par un électricien qualifié. En cas d'utilisation sans mise à la terre, notre société dégagera toute responsabilité pour toute perte d'utilisation qui pourrait se produire.

Intensité du fusible interieur : 10-16 A.

Votre machine est configurée pour fonctionner en 220-240 V. Si votre domicile est en 110 V, intercalez un transformateur 110/220 V - 3 000 W. La machine doit être débranchée pendant le positionnement.

À basse tension, l'efficacité de votre machine est inférieure.

Utilisez toujours la prise isolée fournie avec votre machine.

Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire, afin d'éviter un danger.

Pour des raisons de sécurité, prenez soin de toujours débrancher la prise quand le programme est terminé.

Débranche toujours votre machine par la prise. Ne jamais tirer le câble électrique lui-même.

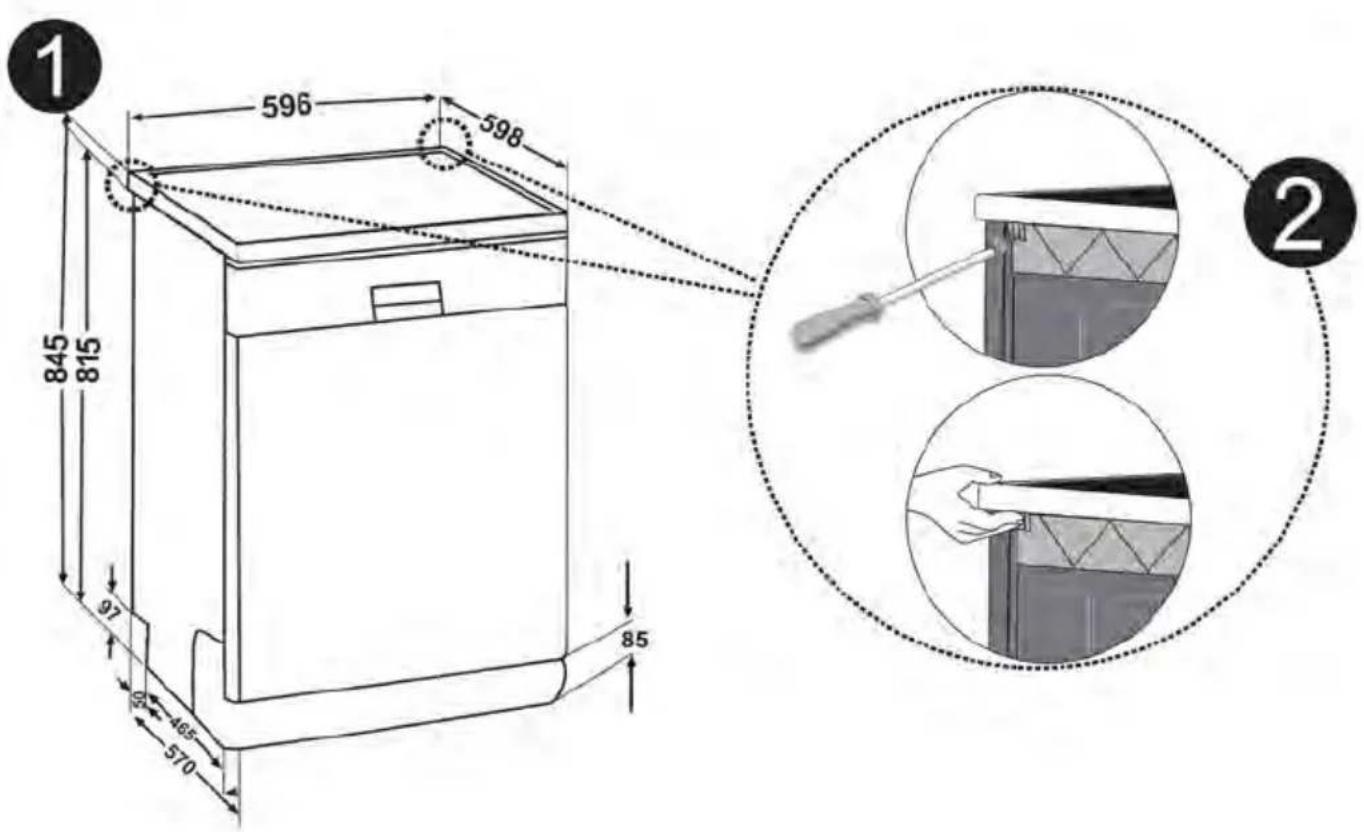

Installation sous un plan de travail

Si vous souhaitez installer votre machine sous un plan de travail, vérifiez que vous disposez d'un espace suffisant sous le plan de travail et que l'installation électrique et la plomberie vous le permettent. Si vous jugez que l'espace sous le plan de travail de votre cuisine est suffisant pour installer votre machine, retirez le plan de travail de la machine comme le montre l'illustration.

Pour retirer le plan de travail de la machine, déposez les vis qui maintiennent le plan de travail situées à l'arrière de la machine. Poussez ensuite le panneau avant 1 cm de l'avant vers l'arrière et soulevez. Réglez les pieds de la machine en fonction de la pente du sol et du niveau. Installéz votre machine en la poussant sous le plan de travail en prenant soin de ne pas plier ou d'écraser les tuyaux.4

Attention : Une fois le plan de travail retiré, la machine doit être placée dans un endroit fermé dont les dimensions sont indiquées fig. 4

Avant la première utilisation de la machine

• Vérifiez que les caractéristiques techniques du réseau électrique et d'alimentation en eau correspondent aux valeurs indiquées dans les instructions d'installation de la machine.
• Retirez tous les matériaux d'emballage de l'intérieur de la machine.
• Réglez l'adoucisseur d'eau.
• Ajoutez 2kg de sel dans le compartiment et remplissez-le d'eau à ras bord.
• Remplissez le compartiment à produit de rinçage.

Importance de la quantité de calcaire dans l'eau

Pour un bon résultat, le lave-vaisselle doit fonctionner avec de l'eau adoucie, moins calcaire. À défaut, des résidus de calcaire blancs se déposeront sur la vaisselle et à l'intérieur de la machine, ce qui affectera négativement la performance de lavage et de rinçage de la machine et le brillant de la vaisselle. Quand l'eau traverse l'adoucisseur, elle est débarrassée des ions responsables de sa dureté et atteint le degré de douceur désiré pour obtenir le meilleur résultat de lavage. Selon le degré de dureté de l'eau, ces ions s'accumulent rapidement à l'intérieur de l'adoucisseur. Il faut donc régénérer le système adoucisseur avec du sel pour lave-vaisselle de manière à ce qu'il fonctionne aussi bien au cours du lavage suivant.

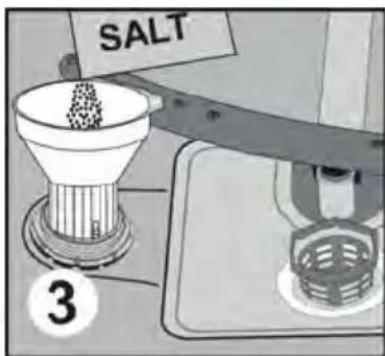

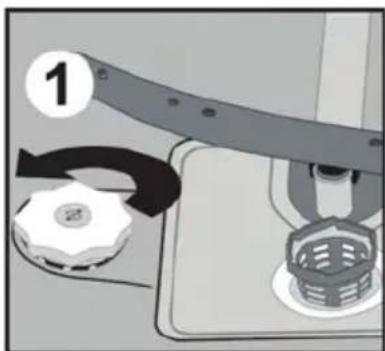

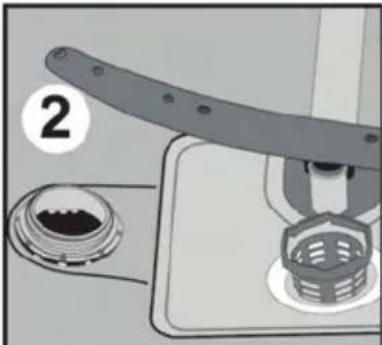

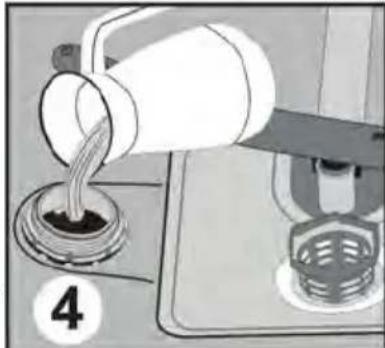

Remplissage du compartiment à sel

Utilisez du sel régénérant spécial lave-vaisselle. Pour ajouter le sel régénérant, retirez le panier

inférieur et retirez le couvercle du compartiment à sel en le tournant dans le sens contraire des aiguilles d'une montre.. 2. Versez le sel dans le compartiment au moyen de l'entonnoir. Attention de ne pas mettre de sel à côté, sinon, l'enlever aussitôt. A la première utilisation, remplissez le compartiment avec 2 kg de sel et remplissez d'eau à ras bord; revissez le couvercle. Remplissez le compartiment à sel (environ 1,5 kg) tous les 20 à 30 lavages. Ne remplir d'eau le compartiment à sel qu'à la première utilisation. Nos préconisons l'utilisation de sel ré érer le fonctionnement de l'adoucisseur.

Nous preconisons l'utilisation de Sel regénérant à grains fins ou en poudre. Ne mettez pas de sel de table dans votre machine, ce qui pourrait alterer le fonctionnement de l'adoucisseur

avec le temps. Quand vous mettez votre lave-vaisselle en route, le compartiment à Sel se remplit d'eau. Par conséquent, versez le sel regénérant avant de démarrer la machine.

De cette manière, l'excédent de Sel est immédiatement évacué au cours du cycle de lavage. Une fois que vous avez mis le sel, il est préférable de démarrer un cycle de lavage afin d'éviter des risques de corrosion. Si vous n'avez pas de vaisselle à laver, démarrez un cycle court avec le lave-vaisselle vide.

Pour savoir si la quantité de Sel régénérant dans votre machine est suffisante, vérifiez le témoin sur le couvercle transparent du compartiment à sel. Si la pastille est verte, il y a assez de sel. Il faut ajouter du sel quand le témoin n'est plus visible (témoin enfoui vers le bas). Remarque : ce témoin n'est disponible que sur certains modèles uniquement.

Languette de contrôle de la durée de l'eau

L'efficacité de lavage de votre machine dépend du degré de durée de l'eau du robinet. C'est pourquoi cette machine est équipée d'un système qui abaisse le degré de durée de l'eau du réseau.

L'efficacité de lavage sera strasse si le système est correctement réglé. Pour établir le bon réglage, utilisez la languette de contrôle fournie avec votre machine pour connaître le degré de durée de l'eau du réseau.

Ouvrez la bandelette de contrôle

Faites couler l'eau du robinet pendant 1 min.

Plongez la bandelette de contrôle dans l'eau pendant 1 sec.

Retirez la bandelette de contrôle et secouez-la.

Attendez 1 min.

Réglez votre machine en fonction du degré de durété de l'eau constaté.

Réglage de l'adoucisseur

Réglez l'adoucisseur d'eau en fonction du degré de dureté de l'eau du robinet.

Placez la manette du sélecteur de programme sur 0 (Reset) pendant que votre machine n'est pas en service.

Appuyez sur la touche Départ/Pause et maintenez-la appuyée 2

Tout en maintenant la touche Départ/Pause appuyée, mettez la machine sous tension en appuyant sur le bouton Marche/Arrêt

Maintenez la touche Départ/Pause appuyée jusqu'à ce que les témoins lumineux de déroulement du cycle s'allument et s'éteignent.

Une fois que les témoins lumineux « 3h-6h-9h-12h » ont clignoté, relâchez le bouton Départ/Pause

Votre machine affiche le dernier réglage de dureté sélectionné.

Vous pouvez modifier les réglages en appuyant sur la touche Départ/Pause.2

Vous pouvez vérifier le réglage sélectionné en observant les indicateurs lumineux 3h-6h-9h-12h.

niveau 1 : témoin lumineux 3h.

niveau 2 : témoin lumineux 6h.

niveau 3 : témoin lumineux 9h.

niveau 4 : témoin lumineux 12h.

niveau 5 : témoin lumineux 3h-12h.

niveau 6 : témoins lumineux 6h-12h s'allument.

Tableau des réglages en fonction de la dureté de l'eau

Dépréde duretéd l'eau	Dureté allemandedH	Dureté français dF	Duretébritannique dE	Indicateur de réglage
1	0-5	0-9	0-6	fémin lumineux Lavage allumé.
2	6-11	10-20	7-14	fémin lumineux Rince age allumé
3	12-17	21-30	15-21	fémin lumineux Sèchage allumé.
4	18-22	31-40	22-28	fémin lumineux Fin allumé.
5	23-31	41-55	29-39	fémin lumineux Lavage allumé.témoin lumineux Fin allumé.
6	32-50	56-90	40-63	fémin lumineux Rince age allumé.témoin lumineux Fin allumé.

Si le degré de dureté est supérieur à 90 dF (dureté française) ou si vous utilisez de l'eau du puits, nous préconisons d'utiliser un filtre et un dispositif de traitement de l'eau.

NB : Le degré de dureté de l'eau est réglé au niveau 3 en usine.

Utilisez un détergent spécifique conçu pour lave-vaisselle domestique.

Des produits de nettoyage contenant des phosphates et du chlore sont proposés sur le marché.

Placez le détergent dans le compartiment avant de démarrer la machine. Conservez les détergents dans des endroits frais et secs, hors de portée des enfants.

Mettez les quantités appropriées afin de préserver l'environnement. Ne pas remplir le compartiment à détergent plus que nécessaire, faute de quoi vos verres pourraient se rayer et le détergent pourrait mal se dissoudre.

Pour de plus amples informations sur le détergent que vous utilisez, adressez-vous directement au fabricant du détergent.

Remplissage du compartiment à détergent

Pousser le loquet pour ouvrir le compartiment à détergent comme indiqué sur l'illustration. On peut mesurer la bonne quantité de détergent au moyen des lignes inscrites dans le bac à détergent. Le bac à détergent peut contenir

jusqu'à 40 cm³ de détergent. Ouvrir l'emballage de détergent pour lave-vaisselle et verser dans le grand compartiment prélavage à 25 cm³ de détergent si vous vaisselle est très sale ou 15 cm³ si elle peu sale. Si vous vaisselle est restée secheependant

très longtemps, si elle contient des résidus d'aliments secs et si vous avez surcharge le lave-vaiselle, versez 5 cm³ de détergent dans le compartiment de prélavage et démarrez votre machine.

Selon le degré de saleté de votre vaisselle et la durée d'eau dans votre région, vous devrez moduler la quantité de détergent dans votre machine.

Détérgeants combinés

Les fabricants de détergent proposent également des détergents combinés dénommés 2 en 1, 3 en 1, 5 en 1...

Les détergents 2 en 1 contiennent du détergent + du sel ou du produit de rincege. En utilisant les détergents 2 en 1, il faut tenir compte des fonctions de la tablette.

Les autres détergents en tablettes comportent du détergent + du produit de rinçage + du sel + diverses autres fonctions.

De manière générale, les détergents combinés donnent des résultats suffisants dans certaines conditions d'utilisation uniquement. Ces détergents contiennent du produit de rinçage et/ou du sel dans des quantités prédéfinies.

En utilisant ce type de produits :

• Toujours veiller à vérifier les caractéristiques du produit que vous allez utiliser et s'il s'agit d'un produit combiné.
• Vérifiez que le détergent utilisé convient à la durée de l'eau du réseau auquel la machine est raccordée.
• Suivez les instructions figurant sur l'emballage de ces produits.
• Si ces détergents se présentent en tablettes, ne les placez jamais dans la cuve du lave-vaisselle ou dans le panier à couverts. Placez toujours les tablettes dans le compartiment du distributeur de détergent.
• Ces détergents ne donnent de bons résultats que pour certains types d'utilisation. Si vous utilisez ce type de détergents, vous devez contacter le fabricant et vous renseigner sur les bonnes conditions d'utilisation.
• Contactez le fabricant du détergent si vous n'obtenez pas de bons résultats de lavage (si votre vaisselle présente des dépôts de calcaire ou si elle reste humide) après avoir utilisé des détergents 2 en 1 ou 3 en 1. La garantie de votre machine exclut toutes réclamations dues à l'utilisation de ces types de détergents.

Usage conseillé : Pour de meilleurs résultats en utilisant des détergents combinés, mettez quand même du sel et du produit de rince dans votre machine et régalez la dureté de l'eau et le doseur de produit de rince à la position la plus BASSE.

Pour les programmes courts, il est préférible d'utiliser des détergents en poudre plutôt que des tablettes. En effet, selon les fabricants, les tablettes se dissolvent différemment en fonction de la température et de la durée du cycle de lavage.

Attention: Si en utilisant ce type de détergent vous rencontrez un problème quelconque que vous n'avez pas rencontréParavant, contactez directement le fabricant du détergent.

Quand vous arrêtez d'utiliser des détergents combinés

• Remplissez les compartiments à sel et à produit de rinceage.
• Réglez la durée de l'eau à la position la plus élevée et faites un lavage à vide.
• Réglez la durée de l'eau.
• Procédez au réglage voulu du doseur de produit de rinçage.

Remplissage du compartiment à produit de rinçage et réglage du doseur

On utilise du produit de rincege pour empêcher le dépôt de gouttes d'eau blanchâtres, de traces de calcaire et d’une pellicule blanche et pour un meilleur rincege. Contrairement à une opinion répandue, il ne sert pas uniquement à obtenir une vaisselle plus brillante mais également une vaisselle plus sèche. C’est pourquoi il faut veiller à maintenir une quantité suffisante de produit de rincege dans le compartiment et à n’utiliser que des produits spécifiques conçus pour lave-vaisselle.

Pour verser le produit de rinceage, dévissez le bouchon du compartiment. Remplissez le compartiment jusqu'à ce que l'indicateur de niveau de produit de rinceage noircisse (2b). Révissez le couvercle de manière à ce que les picots correspondent. Vous pouvez vérifier si vous devez ajouter ou non du produit de rinceage dans votre machine au moyen de l'indicateur de niveau de produit de rinceage situé sur le distributeur de détergent. Si l'indicateur est noir et le compartiment contient suffisamment de produit de rinceage, tandis que si l'indicateur est clair et vous devez ajouter du produit de rinceage. On peut régler le doseur de produit de rinceage de 1 à 6. Le doseur règle à la position 3 en usine.

Vous devez utiliser un réglage plus élevé si des taches d'eau se forment sur votre vaisselle après un lavage et un réglage plus faible s'il reste une tache bleue quand vous l'essuyez avec la main.

Attention: N'utilisez que des produits de rinceage adaptés à l'usage en machine. En cas de débordement, les résidus de produit de rinceage créent une grande quantité de mousse et les résultats de lavage s'en trouvent affectés : nettoyez l'excédent de produit de rinceage avec un chiffon.

Chargement du lave-vaisselle

Si vous mettez correctement votre vaisselle dans la machine, vous l'utiliserez de la meilleure façon en termes de consommation d'énergie et de performance de lavage et de séchage.

Votre machine contient deux paniers de chargement. Vous pouvez utiliser le panier inférieur pour installer les ustensiles ronds et profonds tels que les pots à poignées longues, les couvercles, les assiettes, les casseroles, les couverts.

Le panier supérieur est destiné au chargement des soucoupes, des assiettes à dessert, des bols, des tasses et des verres. Inclinez les verres à pied contre le bord du panier, les grilles mobiles, ou le grillage de maintien des verres et non pas contre les autres ustensiles. Ne pas incliner les verres hauts les uns contre les autres ; ils ne seront pas stables et pourraient être endommagés.

Il est préférible d'installer les objets fins et étroits dans les parties médianes des paniers.

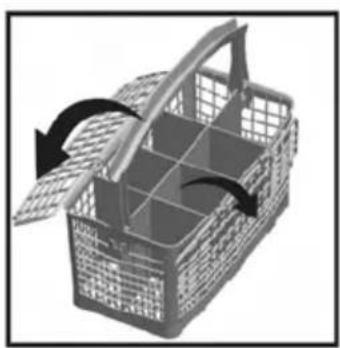

Vous pouvez placer les cuillères parmi les autres couverts pour les empêcher de se coller les uns aux autres. Pour un meilleur résultat, nous vous conseillons d'utiliser la grille à couverts.

Pour éviter toutes blessures eventuelles, placez toujours les objets pointus et à long manche tels que les fourchettes de service, couteaux à pain, etc. la pointe en bas ou horizontalement dans les paniers.

Attention : Placez vos couverts dans la machine de manière à ce qu'ils n’empêchent pas la rotation des bras de lavage inférieur et supérieur.

Grilles mobiles

Ces grilles sont conçues pour augmenter la capacité du panier du haut. Vous pouvez utiliser ces grilles en position ouverte ou fermée (a/b). Vous pouvez placer vos verres et vos tasses au-dessus des grilles amovibles lorsqu'elles sont baissées. Cela vous permettra de placer des verres de différentes tailles en dessous. Vous pouvez aussi placer des couverts de grandes tailles horizontalement sur ces supports au lieu de les mettre dans le panier de couverts, afin de ne pas bloquer les bras de lavage.

Autres chargements des paniers

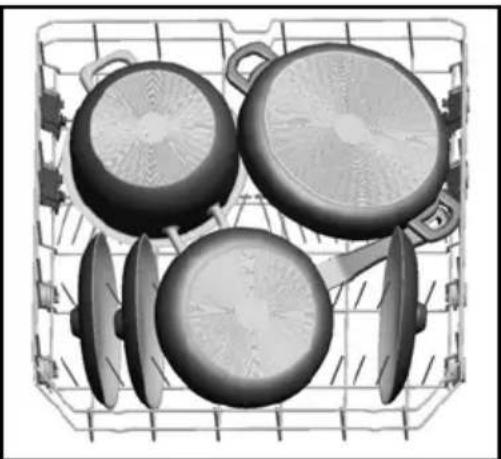

Panier inférieur

Panier supérieur

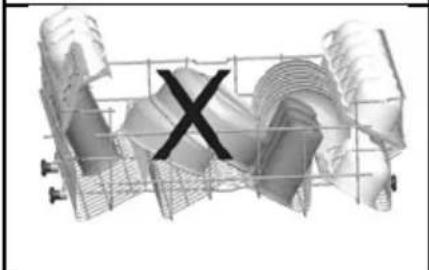

Mauvais chargements

Capacité :

Paniers supérieur et inférieur : 12 couverts. Le panier supérieur doit être installé en position haute.

Les tasses doivent être placées sur les fixations du panier à plats

Détailgent / produit de lavage

5 + 25cm³, conformement aux normes internationales EN50242-DIN 44990 IEC 436 / Reglage du doseur de produit de rinceage : 4.

Programme test

Économique à 50°C, conformément à la norme internationale EN 50242.

Numéro de programme Reteience
Nom du programme et tempéralture	Trempage (Prélavage)Sans chauffage	Rapide40°C	Economique50°C	Normal55°C	Intensif65°C	Extra Intensif(Trempage+Intensif 65°C)
Type de résidus alimentaires	Trempage pour rincer la vaisseille et detacher les résidus en attendant un chargement complet. Choisissez ensuite un programme.	Caté, latt, thé,viande froide ou légumes qui n ont pas attendu longtemps.	Caté, latt, thé,viande froide ou légumes qui n ont pas attendu longtemps	Soupe, sauce, pâtés, oêut, riz, pommes de terre et plats cuisines au four, alliments trits.	Soupe, sauce, pâtés, oêut, riz, pommes de terre et plats cuisines au four, alliments trits.	Soupe, sauce, pâtés, oêut, riz, pommes de terre et plats cuisines au four, alliments trits.
Dégré de salete	-	Peu sale	Moyennement sale	Moyennement sale	Très sale	Très sale
Quantité de détergent A: 25 cm3/15 cm B: 5 cm	- A A+B A+B	A+B	A+B
Durée du programme (min.)	15	30	155	95	110	150
Consommation d'électricité (kW hours)	0,02	0,68	1,05	1,10	1,55	1,90
Consommation d'eau (litres)	4,5	12.4	15.7	16.5	17.2	25.7

Mise sous tension et choix d'un programme

Mise de la machine sous tension

Contrôle du déroulement du programme

Vous pouvez contrôler le déroulement du programme au moyen des indicateurs lumineux de déroulement du cycle situés sur le panneau de commande.

Modifier un programme

Si vous pouvez modifier un programme pendant qu'un programme de lavage est commencé.

Modifier un programme avec remise à zéro

Si vous désirez annuler un programme et démarrer un autre programme de lavage.

Mise de la machine hors tension

NB : Vous pouvez entrouvrir légèrement la porte pour accélérer le séchage une fois le programme de lavage terminé.

NB : En cas d'ouverture de la porte de la machine pendant le lavage ou de coupure de courant, la machine reprendra le programme une fois la porte fermée ou le courant rétabli.

Entretien et nettoyage

Le nettoyage régulier de la machine prolonge sa durée de vie.

- Remplissez le compartiment à détergent sans mettre de vaisselle dans la machine, sélectionnez un programme qui fonctionne à haute température et mettez la machine en route. Si cette procédure se révèle insuffisante, utilisez des produits de nettoyage spéciaux disponibles sur le marché. (Produits de nettoyage spécial lave-vaisselle).

Nettoyage des joints de porte

-Pour nettoyer tous les résidus accumulés dans les joints de porte, essuyez les joints régulièrement avec un chiffon humide.

Nettoyage de la machine

Nettoyez les filtres après chaque lavage et les bras de lavage au moins une fois par semaine. Débranchez votre machine et fermez le robinet d'arrivée d'eau avant de commencer le nettoyage. N'utilisez pas de produit abrasif. Essuyez avec un produit doux et un chiffon humide.

Filtres

Vérifiez si des résidus d'aliments se sont accumulés dans le filtre et le microfiltre.

En cas de présence de tous résidus, retirez les filtres et nettoyez-les soigneusement à l'eau courante.

a. Microfiltre extérieur b. Filtre à déchets intérieur c. Filtre tamis métal ou plastique

machine.

Pour extraire et nettoyer le groupe filtrant, tournez-le dans le sens des aiguilles d'une montre et retirez-le en le pouvant.

Tirez et retirez le filtre métal ou plastique. Séparez ensuite le filtre à déchets et le microfiltre. Rincez-le abondamment à l'eau courante. Réinstallez le filtre à déchets dans le microfiltre en faisant attention de bien faire correspondre les repères. Fixez le microfiltre sous le filtre métal ou plastique et tournez-le dans le sens de la flèche ; l'ensemble est verrouillé quand on peut voir la flèche sur le microfiltre.

• N'utilisez jamais votre lave-vaisselle sans filtre.
• Une installation incorrecte du filtre diminuera l'efficacité de la machine.
• La propriété des filtres est essentielle au bon fonctionnement de la

Bras de lavage

Vérifiez que les gicleurs des bras de lavage supérieur et inférieur ne sont pas bouchés. En cas d'obstruction, retirez les bras de lavage et nettoyez-les à l'eau courante.

Le bras de lavage inférieur se retire en le tirant vers le haut. Pour le bras de lavage supérieur, retirez l'écrou en le tournant vers la gauche. Veillez à parfaitement serrer l'écrou en réinstallant le bras de lavage supérieur.

Filtres du tuyau d'arrivée d'eau

Le filtre du tuyau d'arrivée d'eau empêche que votre machine soit endommagée par toute contamination (sable, argile, rouille, etc.) éventuellement transportée dans le réseau ou lors de l'installation de la plomberie intérieure et prévient tous désagréments tels que le jaunissement ou la formation de dépôts après le lavage. Vérifiez régulièrement les filtres et le tuyau d'arrivée d'eau et nettoyez-les si nécessaire. Pour nettoyer les filtres, fermez le robinet et retirez le tuyau. Retirez le filtre du tuyau ainsi que le filtre du côté de l'entrée du lave-vaisselle et nettoyez-les à l'eau courante. Réinstallez les filtres propres dans leurs logements et réinstallez le tuyau.

QUE FAIRE EN CAS DE PANNE

CODES DE DYSFUNCTIONNEMENT					DESCRIPTION	CONTROL
Lavage	Rinçage	Séchage	Fin	Départ/pause
					Absence d'arrivée d'eau	Vérifie l'ouverture complète du robinet et l'absence de coupure d'eau.Fermez le robinet, retirez le tuyau et nettoyez les filtres à l'extremité de raccordement de celui-ci.Redémarrez votre machine et contactez le service après vente si le problème se produit.
					Arrivée d'eau intermittente	Fermez le robinet.Contactdez le service après vente
					Impossible de vidanger l'eau usée dans la machine.	Le tuyau de vidange est bouché.Les filtres intéérients de votre machine sont peut-être bouchés.Eteignez puis rallumez votre machine et activez la commande d'annulation de programme.Si le problème persististe, contactez le service après vente
					Impossible d'atteindre la température d'eau désirée	Contactez le service après vente.
					securité anti-débordement déclanchée	Eteignez votre machine. Fermez le robinet.Contactdez le service après vente.
					Carte électronique défectueuse	Contactez le service après vente
					Température de l'eau trop élevé	Contactez le service après vente
					Erreur diverter	Contactez le service après vente
					Sensor défectueux	Contactez le service après vente

L'un des témoins lumineux de déroulement du cycle s'allume et le témoin lumineux départ/pause s'allume et s'éteint

La porte est ouverte. Fermez la porte.

Le programme ne démarre pas

• Vérifiez que la prise de courant est branchée.
• Vérifiez les fusibles de votre installation.
• Vérifiez que le robinet d'arrivée d'eau est ouvert.
• Vérifiez que vous avez fermé la porte de la machine.
• Vérifiez que vous avez arrêté la machine en appuyant sur le bouton Marche/Arrêt.
• Vérifiez que les filtres d'arrivée d'eau et les filtres de la machine ne sont pas bouchés.

Les témoins lumineux lavage et fin clignotent sans interruption

• L'alarme antidébordement est active.
• Fermez le robinet et contactez le Service après-vente.

Les témoins lumineux de déroulement du cycle ne s'éteignent pas après une opération de lavage

Appuyez sur la touche Marche Arrêt pour mettre l'appareil hors tension

Il reste des résidus de détergent dans le compartiment à détergent :

Vous avez introduit le détergent alors que le compartiment était humide. Bien vérifier que le compartiment est sec avant de mettre la lessive.

Il reste de l'eau à l'intérieur de la machine à la fin du programme

• Le tuyau de vidange est bouché ou plié.
• Les filtres intérieurs sont bouchés.
• Le programme n'est pas encore terminé.

La machine s'arrête pendant une opération de lavage

• Panne de courant. Coupure d'arrivée d'eau. Programme en mode suspendu.

Des bruits de vaisselle remuée et des coups se font entendre pendant une operation de lavage

• La vaisselle n'est pas installée correctement.
• Le bras de lavage heure la vaisselle.

Il reste des résidus d'aliments sur la vaisselle

La vaisselle est mal installée dans la machine ; l'eau aspergée par les bras de lavage n'atteint pas les endroits mal lavés. - Le panier est trop chargé. La vaisselle se touche. - Quantité de détergent insuffisante. - Programme sélectionné inadapté, température pas assez haute. - Bras de lavage bouché par des résidus d'aliments. - Filtres internes bouchés. - Filtres mal positionnés. - Pompe de vidange bouchée.

Présence de taches blanches sur la vaisselle

• Quantité de détergent insuffisante.
• Réglage du doseur de produit de rinçage trop faible.
• Absence de Sel regénérant malgré le fort degré de dureté de l'eau.
• Réglage de l'adoucisseur trop faible.
• Couvercle du compartiment à sel mal fermé.

La vase ne s'est pas

• Programme sans séchage sélectionné.
• Réglage du doseur de produit de rinçage trop faible. Vaisseau tiré avant la fin du cycle de séchage. Attendre que le témoin lumineux fin soit allumé avant d'ouvrir la porte du lave-vaisselle.

Présence de taches de rouille sur la vaisselle

Vaisselle en acier inoxydable de mauvaise qualité. Teneur en sel de l'eau de lavage élevée. - Couvercle du compartiment à sel mal fermé. - Trop de sel introduit dans la machine au moment du remplissage. Du sel a débordé dans la cuve. - Mise à la terre défectueuse.

Appelez le service après-vente si le problème persiste après les contrôles ou en cas de tout dysfonctionnement non décrit ci-dessus.

Informations practiques et UTILES

1. Chaque fois que vous n'utilisez pas votre machine :
2. Débranche la machine et coupe l'eau.
3. Laissez la porte grande entrouverte pour empêcher la formation d'odeurs désagréables.
4. Maintenez l'intérieur de la machine propre.
5. Elimination des gouttes d'eau sur la vaisselle:
6. Lave la vaisselle avec le programme intensif.
7. Retirez tous les récipients métalliques de la machine.
8. N'ajoutez pas de détergent.
9. Si vous positionnez correctement votre vaisse dans la machine, vous l'utiliserez au mieux en termes de consommation d'énergie et de performance de lavage et de séchage.
10. Retirez les gros résidus avant d'installer la vaisselle sale dans la machine.
11. Faites fonctionner la machine une fois qu'elle est entièrement pleine.
12. N'utilisez le programme de prélavage que si nécessaire.
13. Consultez les informations sur les programmes et le tableau des valeurs de consommation moyennes quand vous choisissez un programme.
14. La machine pouvant atteindre des températures élevées, il est déconseillé de l'installer à côté d'un réfrigérateur.

• Cet appareil est marqué du symbole du tri sélectif relatif aux déchets d'équipements électriques et électroniques.
• Cela signifie que ce produit doit être pris en charge par un système de collecte sélective conformément à la directive française 2002/96/CE afin de pouvoir soit être recyclé, soit démantelé afin de réduire tout impact sur l'environnement.
• Pour plus de renseignements, vous pouvez contacter votre administration locale ou régionale.
• Les produits électroniques n'ayant pas fait l'objet d'un tri sélectif sont potentiellement dangereux pour l'environnement et la santé humaine en raison de la présence de substances dangereuses.
• Poids net 47kg
