• Caractéristiques techniques…….…………………………………………………… 4 • Conformité aux normes et données d’essai ….……………………………………... 5

• Avant la première utilisation de la machine……………………………………………

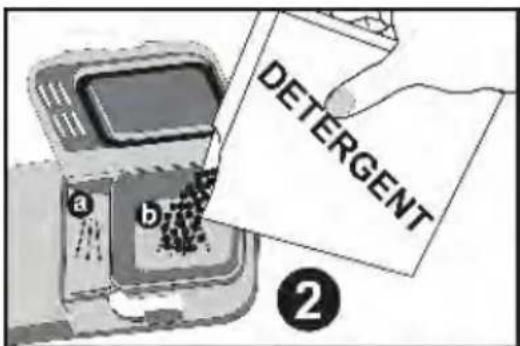

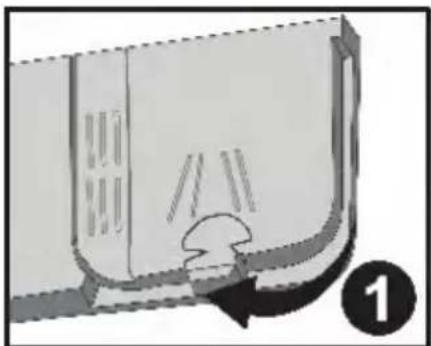

• Remplissage du compartiment à détergent…………………………………………... 22

• Détergents combinés……………………………………………………………………. 23

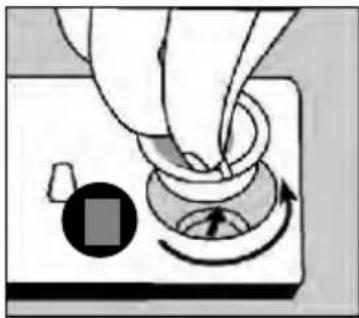

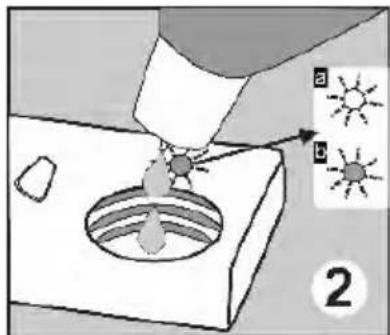

• Remplissage du compartiment à produit de rinçage et réglage du doseur……….. 24

• Importance de la quantité de calcaire dans l’eau……………………………………

• Chargement du sel dans le réservoir de l’adoucisseur d’eau……………………….

• Bande test de contrôle de la dureté de l’eau………………………………………….

Mise sous tension et choix d’un programme……………………….............................

• Contrôle du déroulement du programme………….………………………………

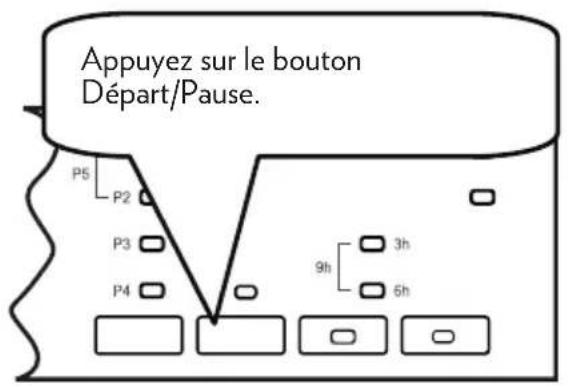

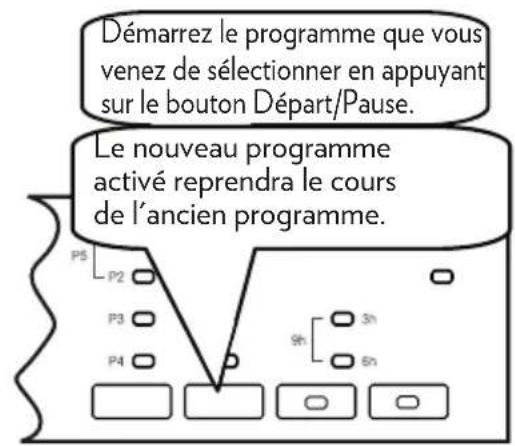

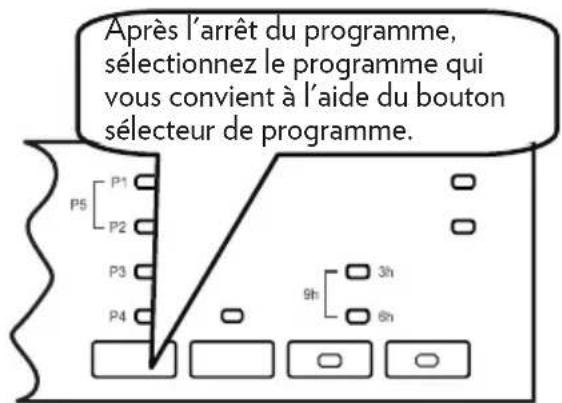

• Modifier un programme avec remise à zéro……………………………………..

Codes de dysfonctionnement et que faire en cas de panne…………………………

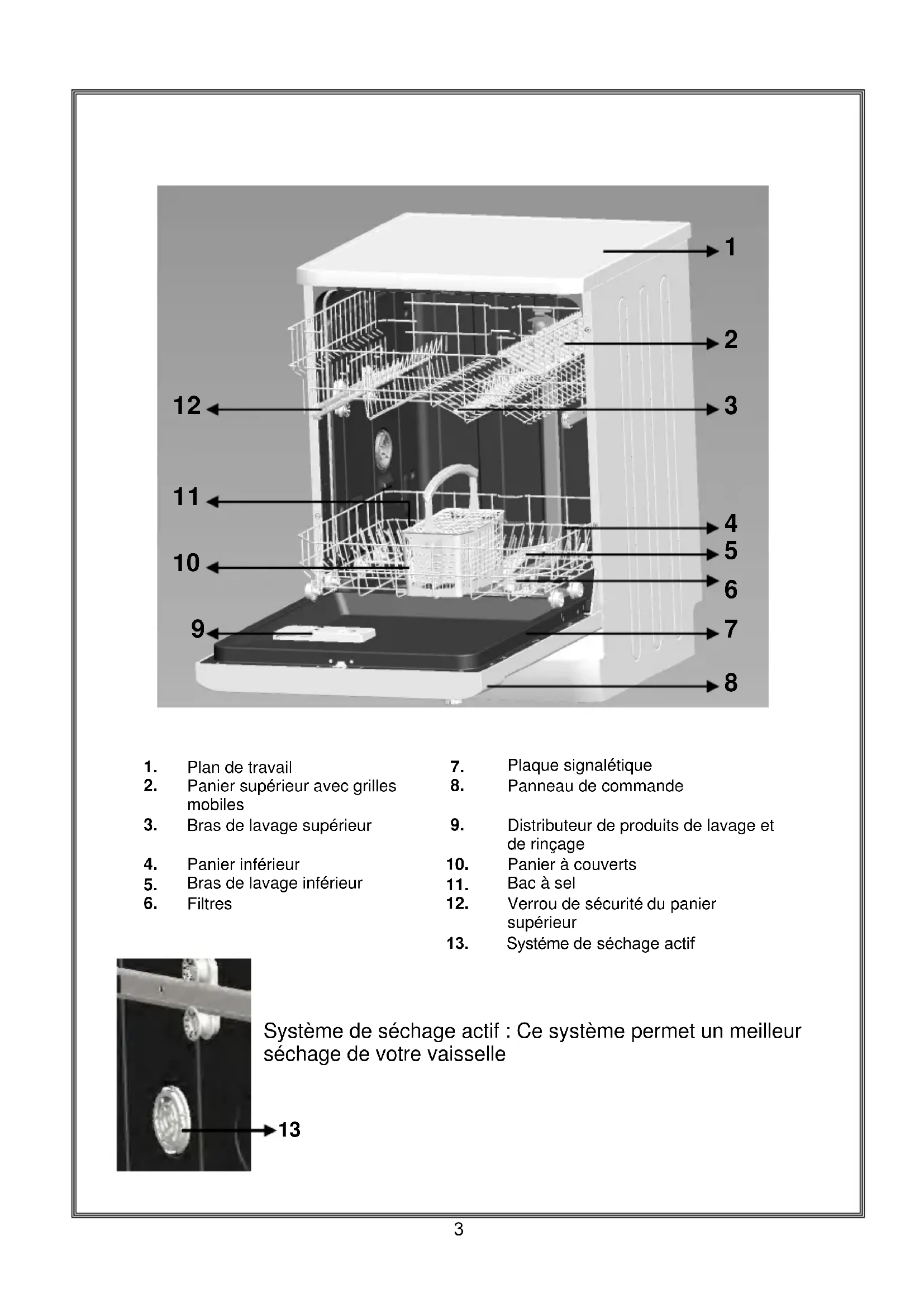

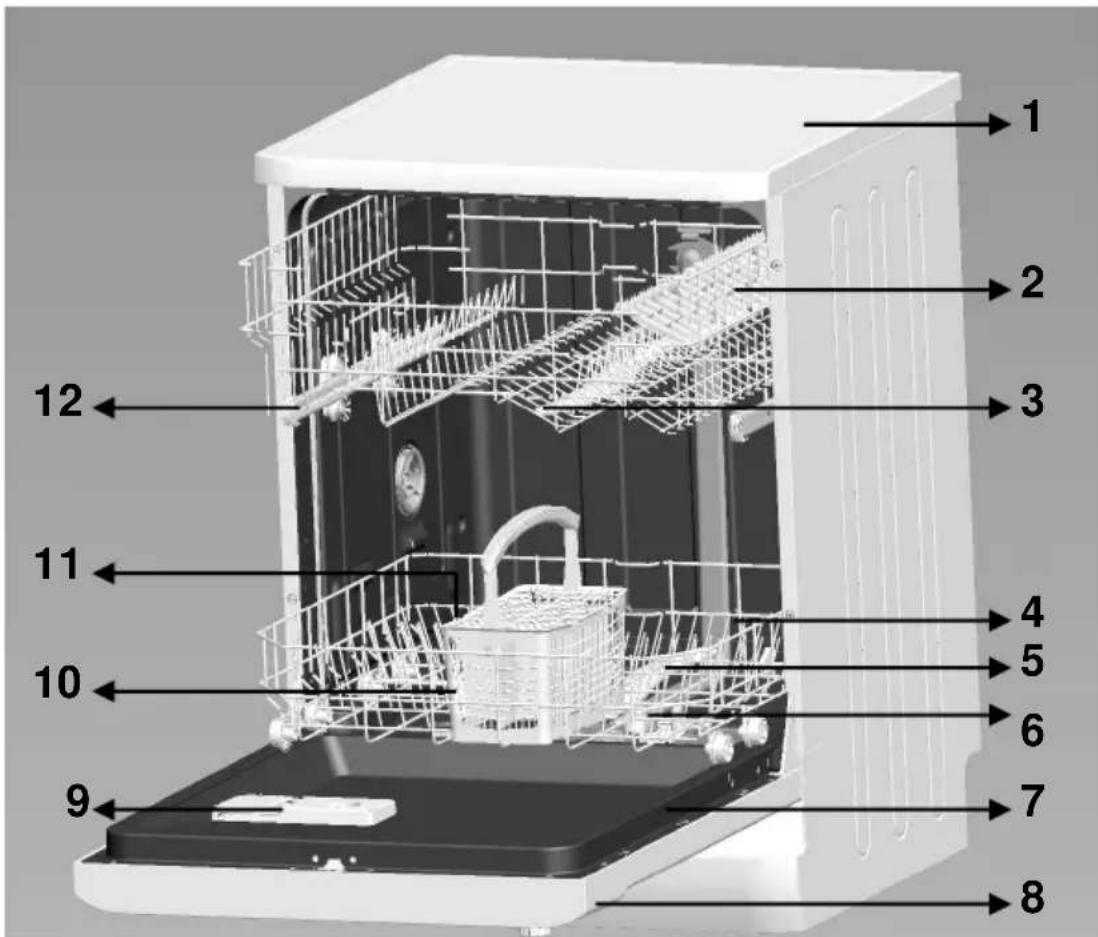

Apprenez à connaître votre machine…………………………………………………….

Plan de travail 7. Plaque signalétique Panier supérieur avec grilles mobiles 8. Panneau de commande Bras de lavage supérieur 9. Distributeur de produits de lavage et de rinçage Panier inférieur 10. Panier à couverts Bras de lavage inférieur 11. Bac à sel

Verrou de sécurité du panier supérieur

Système de séchage actif : Ce système permet un meilleur séchage de votre vaisselle

13. Systéme de séchage actif4

Capacité 12 couverts Hauteur 850 mm Hauteur (sans plan de travail) 820 mm Largeur 598 mm Profondeur 598 mm Poids net 46 kg Alimentation électrique 220-240 V-50 Hz Puissance totale 1900 W Puissance de chauffage 1800 W Puissance de la pompe 100 W Puissance de la pompe de vidange 30 W Pression au robinet d'arrivée d'eau 0,03 MPa (0,3 bar)-1 MPa (10 bar) Intensité 10 A Caractéristiques techniques5 Note importante à l'attention de l’utilisateur :Pour obtenir une version électronique de ce manuel, veuillez envoyer un courriel à l'adresse suivante : "dishwasher@standardtest.info”.Dans cet e-mail, vous indiquerez le nom du modèle et le numéro de série (20 chiffres) qui se trouve sur la porte de l'appareil.

Conformité aux normes et aux données de test/ Déclaration de conformité UE Ce produit répond aux exigences de toutes les directives européennes en vigueur ainsi qu’à toutes les normes harmonisées correspondantes, qui prévoient le marquage CE.6

• Certains composants et l'emballage de votre lave-vaisselle sont fabriqués à partir de matériaux recyclables.

• Les éléments en matière plastique portent les inscriptions internationales : (>PE< , >PS< , >POM<, >PP<, ....)

• Les éléments en carton sont fabriqués à partir de papier recyclé et doivent être déposés dans les bacs de tri sélectif prévus à cet effet.

• Ne pas placer ces matériaux dans les bacs à déchets. Les déposer dans un centre de recyclage.

• Contacter les centres concernés pour obtenir des informations sur les méthodes et points de mise au rebut. Informations de sécurité Dès réception de votre appareil

• Vérifiez que le lave-vaisselle ou son emballage est exempt de tout dommage. Ne démarrez jamais un appareil lorsqu’il est endommagé de quelque manière ; veuillez contactez le service après-vente agréé.

• Déballez les matériaux d'emballage comme indiqué et mettez-les au rebut conformément aux règles applicables. Points importants pendant l'installation du lave-vaisselle

Installez votre lave-vaisselle dans un endroit adéquat, ne posant pas de risque pour la sécurité et de niveau.

• Procédez à l'installation et au raccordement de votre lave- vaisselle en suivant les instructions.

Celave-vaisselle ne doit être installé et réparé que par un service après vente agréé.7

• N'utilisez que les pièces détachées d'origine. • Avant l'installation, vérifiez que le lave-vaisselle est débranché.

• Vérifiez que votre prise électrique est conforme aux normes en vigueur.

• Tous les branchements électriques doivent correspondre aux valeurs indiquées sur la plaque signalétique.

• Très important : vérifiez que le lave-vaisselle n'est pas posé sur le câble d'alimentation.

• Ne branchez jamais le lave-vaisselle au moyen d'une rallonge électrique ou d'une prise multiple. La prise doit être facilement accessible une fois le lave-vaisselle installé .

• Après avoir installé le lave-vaisselle sur un emplacement adéquat, faites -le fonctionner à vide lors de la première utilisation. Usage quotidien

• Ce lave-vaisselle est exclusivement destiné à un usage domestique. Ne l'utilisez à aucune autre fin. Toute utilisation du lave-vaisselle à des fins commerciales annule la garantie.

• Ne montez pas, ne vous asseyez pas ou ne placez pas de charge sur la porte ouverte du lave-vaisselle : il pourrait se renverser.

• Ne placez jamais dans le distributeur de détergent et de produit de lavage de votre lave-vaisselle d'autres produits que ceux spécialement conçus pour le lave vaisselle. À défaut, notre société ne saurait être tenue responsable de tout dommage que pourrait subir votre lave-vaisselle.

• L'eau contenue dans la cuve de lavage du lave-vaisselle n'est pas potable. Ne la buvez pas.8

• Du fait du danger d'explosion, ne placez aucun dissolvant chimique ou solvant dans le lave-vaisselle.

• Vérifiez que les objets de plastique résistent à la chaleur avant de les laver en lave-vaisselle.

• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et des personnes avec des capacités physiques, sensorielles ou mentales réduites ou sans expérience ni connaissances, s'ils sont supervisés, ont reçu des instructions relatives à l'utilisation sécurisée de l'appareil et comprennent les dangers y associés Ne permettez pas à de jeunes enfants de jouer avec l'appareil.Le nettoyage et l'entretien par l'utilisateur ne doivent être effectués par des enfants que lorsqu'ils bénéficient d'une supervision.

• Seuls les objets adaptés au lavage en lave-vaisselle doivent être introduits dans la machine. En outre, ne dépassez pas la capacité de chargement des paniers.À défaut, notre société ne saurait être tenue responsable de toute rayure ou de toute formation de rouille sur la paroi interne de votre lave-vaisselle causée par des mouvements du panier.

• A cause, notamment, d'un débordement d'eau chaude possible, n'ouvrez jamais la porte du lave-vaisselle en aucune circonstance pendant le fonctionnement. Un dispositif de sécurité met le lave-vaisselle à l'arrêt en cas d'ouverture de la porte.

• Pour éviter de possibles accidents, ne laissez pas la porte de votre lave-vaisselle ouverte à l'arrêt.

• Installez les couteaux et autres objets pointus dans le panier à couvert, pointe en bas. Si le cordon d'alimentation est endommagé, il doit être remplacé par le9 fabricant, son agent de service ou un technicien qualifié afin d'éviter tout danger. Cet appareil n'est pas destiné, à être utilisé par des personnes (notamment des enfants ) dont les capacités physiques, sensorielles ou intellectuelles sont réduites, ou par des personnes manquant d'expérience ou de connaissances, à moins que celles-ci ne soient sous surveillance ou qu'elles aient reçu des instructions quant à l'utilisation de l'appareil par une personne responsable de leur sécurité.

• Si l'option EnergySave est sélectionnée sur « Oui », la porte s’ouvrira à la fin du programme. Ne forcez pas sur la porte lors de la fermeture pour éviter d’endommager le mécanisme de la porte automatique pendant 1 minute Pour un séchage optimal, laissez la porte ouverte pendant 20 minutes.(pour les modèles avec système automatique d’ouverture de porte

Avertissement : Évitez de vous tenir devant la porte lorsque

que le signal sonore d’ouverture automatique rétentit. Pour la sécurité des enfants

• Après le déballage du lave-vaisselle, veillez à tenir les matériaux d'emballage hors de portée des enfants.

• Ne laissez pas les enfants jouer avec ou mettre en marche le lave-vaisselle.

• Rangez les détergents et produits de rinçage hors de portée des enfants.

Tenir les enfants à l'écart du lave-vaisselle lorsqu’il est qu'elle est ouvert : il peut contenir des résidus de substances de nettoyage.

• Veillez à ce que votre ancien lave-vaisselle ne pose aucun risque à vos enfants. Il est arrivé que des enfants s'enferment10 à l'intérieur de lave-vaisselles usagés. Pour prévenir cette situation, brisez le système de verrouillage du lave-vaisselle et arrachez les câbles électriques avant sa mise au rebut. En cas de dysfonctionnement

• Tout défaut de fonctionnement du lave-vaisselle doit impérativement être réparé par une personne qualifiée. Toute réparation réalisée par une personne autre qu'un technicien de service après vente agréé entraînera l'annulation de la garantie.

• Avant d'effectuer toute réparation sur le lave-vaisselle, prenez soin de la débrancher du réseau électrique. Coupez les fusibles ou débranchez le lave-vaisselle. Ne pas tirer sur le câble pour débrancher le lave-vaisselle. Prenez soin de fermer l'arrivée d'eau. Recommandations

• Pour ne pas gaspiller l'eau et l'énergie, enlevez les gros résidus d'aliments avant de mettre la vaisselle dans la lave vaisselle. Mettez le lave-vaisselle en marche après l'avoir entièrement chargée

• N'utilisez le programme de trempage que si nécessaire.

• Installez les objets creux tels que les bols, verres et pots de manière à ce qu'ils soient tournés vers le bas.

• Il est conseillé de ne pas surcharger le lave-vaisselle et de ne pas y installer de la vaisselle de nature différente de celle indiquée. Ne pas laver en lave-vaisselle :

• Cendres de cigarettes, restes de bougie, cirage, substances chimiques, matériaux à base d'alliages ferreux.11

• Fourchettes, cuillères et couteaux à manche de bois, de corne ou d'ivoire ou incrusté de nacre ; objets collés, peinture, articles maculés de produits chimiques abrasifs, acides ou basiques.

• Objets de plastique ne résistant pas à la chaleur, récipients de cuivre ou étamés.

• Objets d'aluminium et d'argent (ils peuvent se décolorer ou se ternir).

Certains verres fragiles, les porcelaines ornées de motifs décoratifs imprimés, qui s'estompent même après le premier lavage, certains articles de cristal, qui perdent leur transparence avec le temps, les couverts collés ne résistant pas à la chaleur, les verres de cristal au plomb 25-30 %, les planches à découper, les articles fabriqués avec de la fibre synthétique.

• Les articles absorbants tels que les éponges ou les torchons ne sont pas lavables en lave-vaisselle. Attention :Prenez soin d'acheter des articles lavables en lave-vaisselle à partir d'aujourd'hui.

INSTALLATION DU LAVE-VAISSELLE

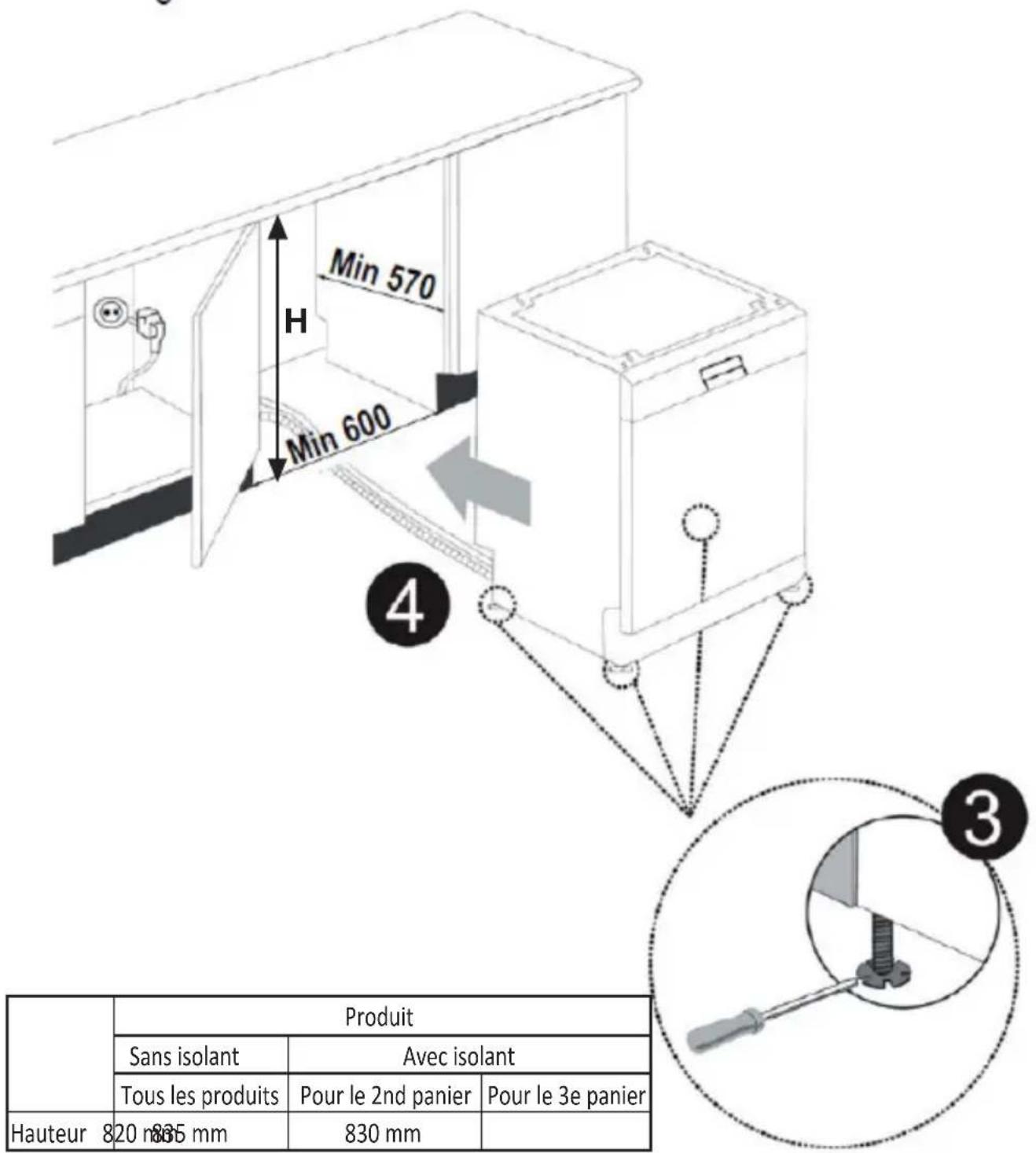

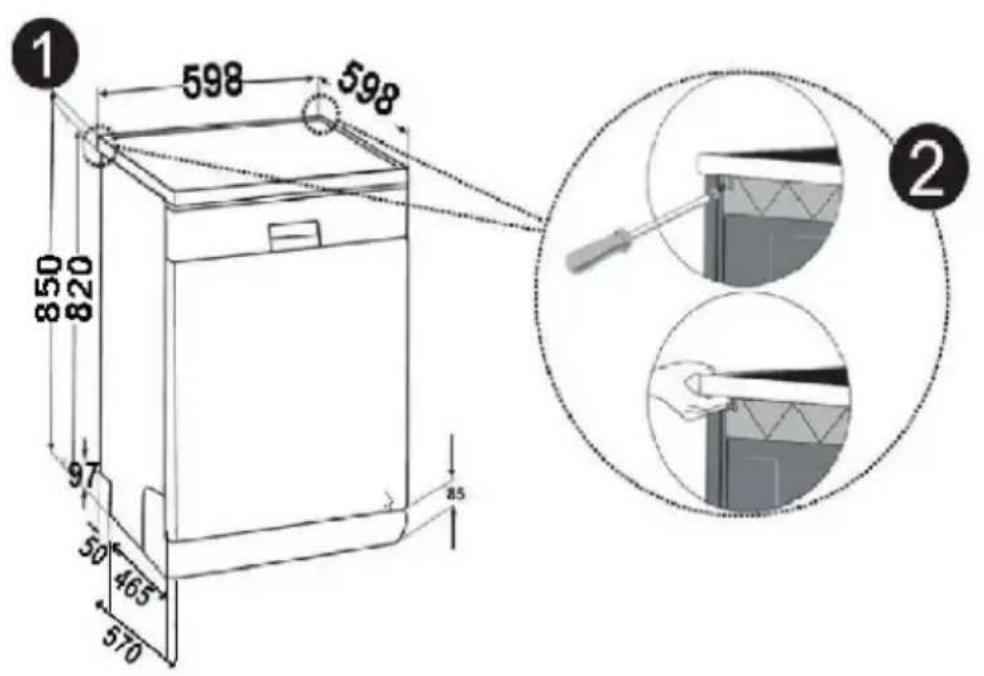

Positionnement du lave-vaisselle Pour installer votre lave-vaisselle, prenez soin de choisir un endroit où vous pourrez facilement charger et décharger votre vaisselle. N'installez pas votre lave-vaisselle dans un lieu où la température ambiante peut descendre sous 0 °C.12 Avant de le positionner, sortez le lave-vaisselle de son emballage en respectant les avertissements apposés sur celui-ci. Positionnez le lave-vaisselle à proximité d'une arrivée et évacuation d'eau. Vous devez installer votre lave-vaisselle de manière à ne pas modifier les raccords une fois ceux-ci effectués. Ne saisissez pas le lave-vaisselle par la porte ou par le panneau de commande pour la déplacer. Prenez soin de laisser un espace autour du lave-vaisselle de manière à pouvoir le déplacer facilement d'avant en arrière pendant le nettoyage. Prenez soin de ne pas coincer les tuyaux d'arrivée d'eau et de vidange en positionnant le lave-vaisselle. En outre, prenez soin de ne pas coincer le câble électrique sous le lave-vaisselle. Réglez les pieds réglables du lave-vaisselle manière à ce qu'il soit à niveau et bien stable. Le bon positionnement du lave- vaisselle est essentiel pour une bonne ouverture et fermeture de la porte. Si la porte de votre lave-vaisselle ne se ferme pas correctement, vérifiez que le lave-vaisselle est à niveau et stable sur le sol ; dans le cas contraire, positionnez le lave-vaisselle de manière stable en agissant sur les pieds réglables. Raccordement d'eau Vérifiez que l'installan de plomberie intérieure convient à l'installation d'un lave-vaisselle. Nous vous recommandons13 en outre d'installer un filtre à l'entrée de votre domicile, de manière à éviter qu'une contamination (sable, argile, rouille, etc.) éventuellement transportée dans le réseau d'eau ou dans l'installation de plomberie intérieure cause tout dommage au lave-vaisselle et à prévenir tous désagréments tels que le jaunissement de la vaisselle ou la formation de dépôts après le lavage. Tuyau d'arrivée d'eau N'utilisez jamais le tuyau d'arrivée d'eau de votre ancien lave-vaisselle Utilisez le tuyau neuf fourni avec votre lave-vaisselle. Avant de raccorder le tuyau d'arrivée d'eau neuf ou longtemps inutilisé à votre lave- vaisselle, faites couler de l'eau dans celui-ci pendant un moment. Raccorder à la main le tuyau d'arrivée d'eau directement au robinet d'arrivée. La pression au robinet doit être au minimum de 0,03 Mpa et au maximum de 1 Mpa. Si la pression d'eau est supérieure à 1 Mpa, installez un dispositif réducteur de pression entre le robinet et le tuyau. Une fois les raccords effectués, ouvrez le robinet à fond et vérifiez l'étanchéité. Pour la sécurité de votre lave-vaisselle, prenez soin de toujours fermer le robinet d'arrivée après la fin de chaque programme.14 NB :Certains modèles utilisent un système Aquastop. Si votre lave- vaisselle est équipé de ce système, il y a du courant avec une tension dangereuse.Ne coupez jamais l'embout Aquastop et veillez à ce qu'il ne soit pas plié ou tordu. Tuyau de vidange On peut raccorder le tuyau de vidange, soit directement à une vidange fixe, soit au raccord spécial sous l'évier. Au moyen d'un tuyau coudé spécial (si disponible), on peut vidanger la lave- vaisselle directement dans l'évier en accrochant le tuyau coudé au bord de l'évier. Ce raccordement doit se trouver à au moins 50 cm et au plus 110 cm du niveau du sol.15

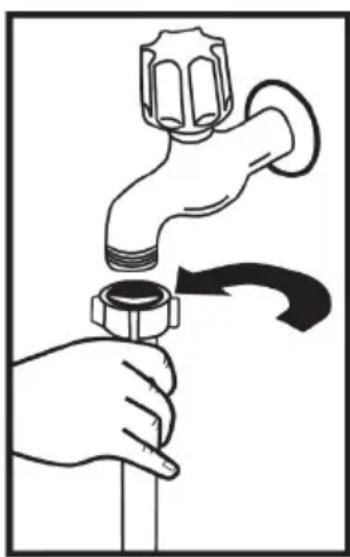

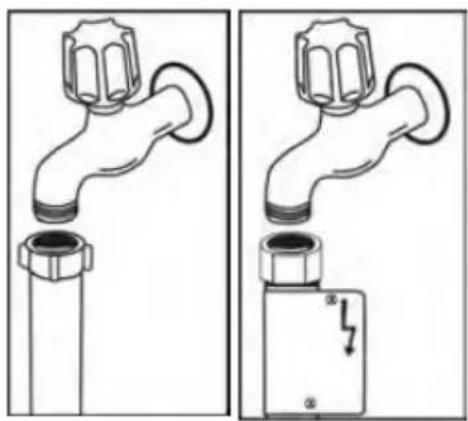

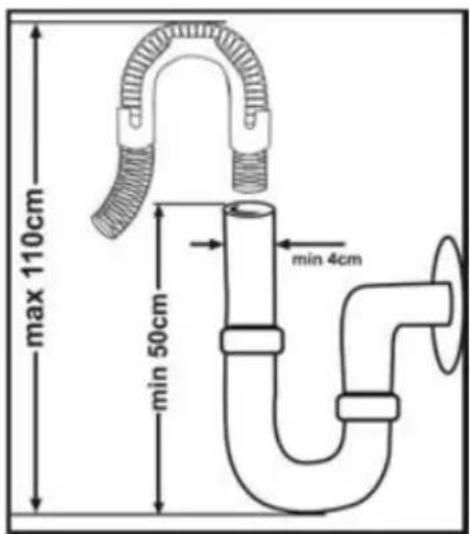

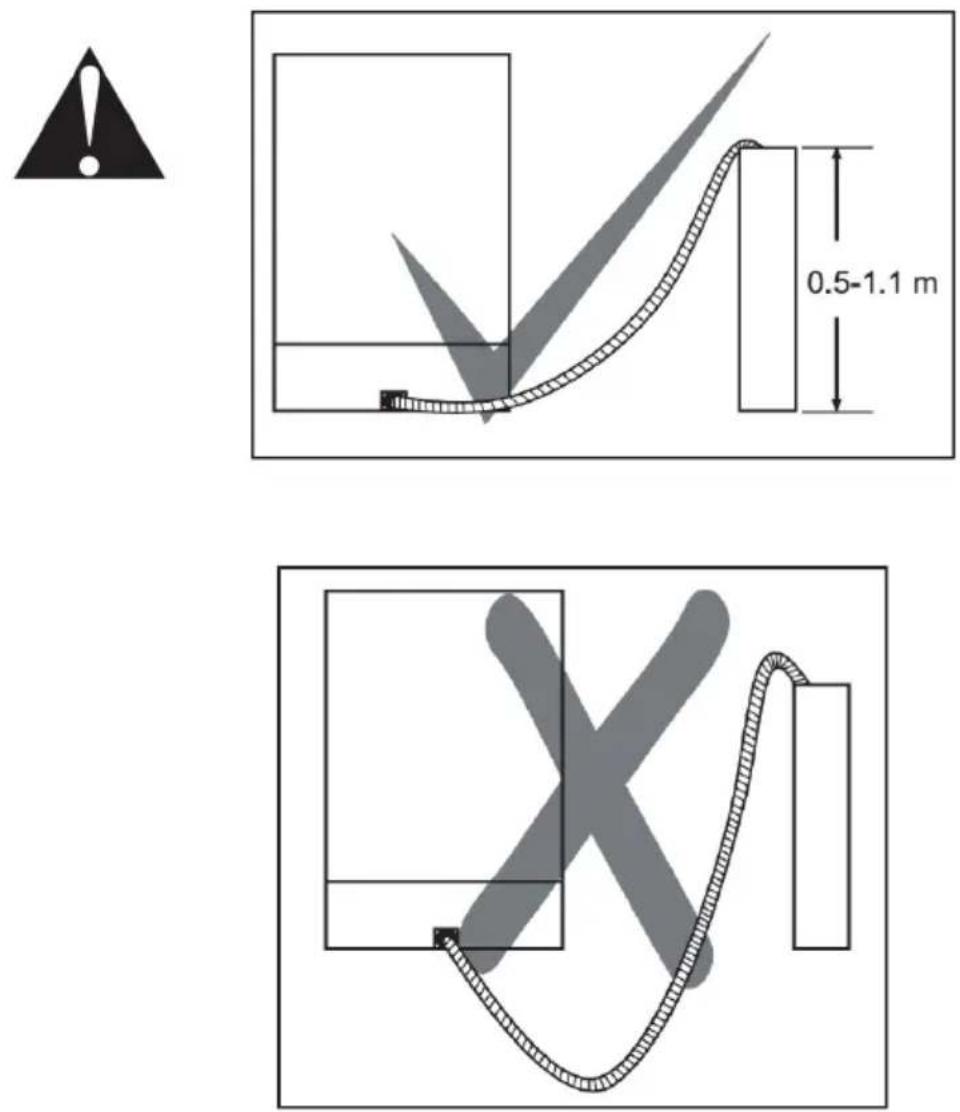

Avertissement : Lorsqu’un tuyau de vidange de plus de

4 m est utilisé, les ustensiles peuvent rester sales. Dans ce cas, notre société déclinera toute responsabilité.16 Raccordement électrique La prise avec terre de votre lave-vaisselle doit être raccordée à une prise avec mise à la terre dont la tension et l'intensité correspondent aux valeurs prévues (suivant les normes en vigueur). Si votre logement ne comporte pas d'installation avec mise à la terre, faites réaliser ce type d'installation par un électricien qualifié. En cas d'utilisation sans mise à la terre, notre société dégagera toute responsabilité pour toute perte d'usage qui pourrait se produire. Intensité du fusible intérieur : 10-16 A. Votre lave-vaisselle est configurée pour fonctionner en 220-240 V. Si votre domicile est en 110 V, intercalez un transformateur 110/220 V - 3 000 W. Le lave-vaisselle doit être débranché pendant le positionnement. Utiliser en permanence la prise enduite fournie avec l'appareil. À basse tension, l'efficacité de votre lave-vaisselle est inférieure. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire, afin d'éviter un danger. Dans le cas contraire, des accidents peuvent se produire. Pour des raisons de sécurité, assurez-vous de toujours débrancher la prise à la fin du programme. Afin d'éviter une électrocution, éviter de débrancher l'appareil lorsque vos mains sont mouillées Débranchez toujours votre lave-vaisselle par la prise. Ne jamais tirer le câble électrique lui-même.17 Installation sous un plan de travail Si vous souhaitez installer votre lave-vaisselle sous un plan de travail, vérifiez que vous disposez d'un espace suffisant sous le plan de travail et que l'installation électrique et la plomberie vous le permettent.1 Si vous jugez que l'espace sous le plan de travail de votre cuisine est suffisant pour installer votre lave-vaisselle, retirez le plan de travail du lave- vaisselle comme le montre l'illustration. 2

Avertissement : Le support vertical sous lequel nous

installerons notre lave-vaisselle en sortant son plan de travail doit être stable afin d'eviter tout déséquilibre. Pour retirer le plan de travail du lave-vaisselle, déposez les vis qui maintiennent le plan de travail situées à l'arrière du lave-vaisselle. Poussez ensuite le panneau 1 cm de l'avant vers l'arrière et soulevez-le. Réglez les pieds du lave-vaisselle en fonction de la pente du18 sol et du niveau.3 Installez votre lave-vaisselle en la poussant sous le plan de travail en prenant soin de ne pas plier ou écraser les tuyaux.

Avertissement : Une fois le plan de travail retiré, le lave-

vaisselle doit être placé dans un endroit fermé dont les dimensions sont indiquées (Voir fig. 4)

Sans isolant Tous les produits Pour le 2nd panier Pour le 3e panier Hauteur 820 mm 835 mm Avec isolant Produit 830 mm19

• Vérifiez que les caractéristiques techniques du réseau électrique et d’alimentation en eau correspondent aux valeurs indiquées dans les instructions d’installation de la machine. • Retirez tous les matériaux d’emballage de l’intérieur de la machine. • Réglez l’adoucisseur d’eau.
• Ajoutez 1 kg de sel dans le compartiment à sel et remplissez-le d’eau à ras bord.
• Remplissez le compartiment à produit de rinçage. Importance de la quantité de calcaire dans l’eau Pour un bon résultat, le lave-vaisselle doit fonctionner avec de l’eau adoucie, moins calcaire. A défaut, des résidus de calcaire blancs se déposeront sur la vaisselle et à l’intérieur de la machine, ce qui affectera négativement la performance de lavage et de rinçage de la machine et le brillant de la vaisselle. Quand l’eau traverse l’adoucisseur, elle est débarrassée des ions responsables de sa dureté et atteint le degré de douceur désiré pour obtenir le meilleur résultat de lavage. Selon le degré de dureté de l’eau, ces ions s’accumulent rapidement à l’intérieur de l’adoucisseur. Il faut donc régénérer le système adoucisseur avec du sel pour lave-vaisselle de manière à ce qu’il fonctionne aussi bien au cours du lavage suivant.

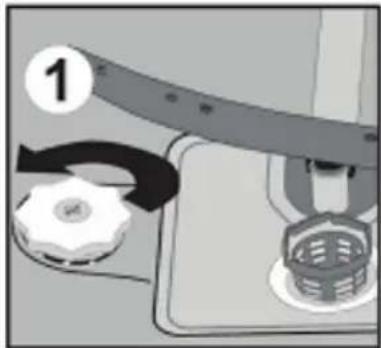

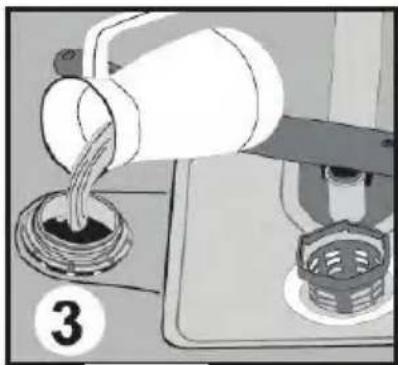

Chargement du sel dans le réservoir de l’adoucisseur d’eau Utilisez du sel spécifique pour adoucisseur de lave-vaisselle. Pour mettre le sel dans le réservoir de l’adoucisseur, enlevez d’abord le panier inférieur, puis dévissez le bouchon en le tournant dans le sens inverse des aiguilles d’une montre.1 et 2 ; A la première utilisation du lave vaisselle, remplissez le réservoir avec 1 kg de sel et compléter avec de l’eau 3 jusqu’au niveau haut du réservoir. Si l’entonnoir 4 est livré avec le lave vaisselle, il facilitera le remplissage du sel. Nettoyer le filetage et revissez le bouchon. Enlevez impérativement le sel ayant pu tomber à coté du réservoir, sur le fond inox. Si vous ne faites pas de lavage immédiatement après avoir mis du sel, mettez en marche un programme court de lavage avec une machine vide afin d’éviter d’endommager l’intérieur du lave vaisselle (corrosion) en raison du débordement de sel dans l’appareil lors du remplissage du réservoir. Ainsi, le surplus de sel sera immédiatement enlevé au moment de l’opération de lavage. Lorsque vous commencez à faire fonctionner votre lave-vaisselle, le réservoir du sel se remplit d’eau. Pour cette raison, mettez le sel dans le réservoir avant de commencer à utiliser votre appareil (comme indiqué ci-dessus) Si vous mettez du sel en tablette dans le réservoir, ne le remplissez pas entièrement. Nous vous recommandons d’utiliser du sel en grains ou en poudre. Ne mettez jamais du sel de table dans votre lave vaisselle. Dans le cas contraire, la fonction de l’adoucisseur peut diminuer au fil du temps. Quand le témoin indicateur de sel qui se trouve sur le panneau de commande s'allumera, remplissez à nouveau le réservoir de sel.

SELOuvrez la bandelette de contrôle Faites couler l’eau du robinet pendant 1 min. Plongez la bandelette de contrôle dans l’eau pendant 1 sec. Retirez la bandelette de contrôle et secouez- la. Attendez 1 min. Réglez votre machine en fonction du degré de dureté de l’eau constaté.

Bande test de contrôle de la dureté de l’eau L’efficacité de lavage de votre lave vaisselle dépend du degré de dureté de l’eau de robinet. Pour cette raison, votre lave vaisselle est équipée d’un système qui réduit la dureté de l’eau d’alimentation. L’efficacité du lavage augmentera avec un bon réglage du système. Pour en connaître le niveau de dureté de l’eau dans votre région, contactez votre fournisseur d’eau. Vous pouvez aussi faire le test avec la bande test de contrôle (si livré avec votre lave vaisselle). Ce contrôle vous permettra de modifier la réglage de l’adoucisseur.21

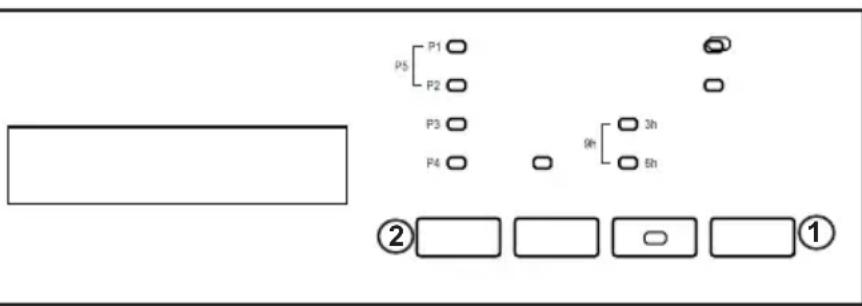

• Appuyez sur le bouton de programme (2) lorsque la machine est en position d’arrêt.

• Mettez la machine en marche en appuyant sur le bouton Marche/Arrêt (1) tout en maintenant le bouton de programme (2) enfoncé pendant au moins 3s.

• Lorsque le «degré de dureté réglé» est reconnu, tous les voyants LED clignotent pendant 2secondes.

• Relâchez le bouton de sélection de programme (2). Le dernier niveau de réglage s’ache.

• Appuyez sur le bouton de programme (2) pour régler le niveau souhaité. À chaque pression de ce bouton, le degré de dureté augmente. Le degré de dureté1 retourne au degré de dureté6.

• Le dernier degré de dureté de l’eau sélectionné est enregistré dans la mémoire lorsque la machine est mise hors tension à l’aide du bouton Marche/Arrêt (1).

Avertissement: en cas de déménagement, il est important de procéder au réglage de la

Réglage de la consommation de sel Tableau de réglage du degré de dureté de l'eau Degré de dureté de l'eau Degré allemand de dureté dH Degré français de dureté fH Degré anglais de dureté [°e] Indicateur de la dureté de l'eau 1 0-5 0-9 0-6 Le voyant de lavage est allumé. 2 6-11 10-20 7-14 Le voyant de rinçage est allumé. 3 12-17 21-30 15-21 Le voyant de séchage est allumé. 4 18-22 31-40 22-28 Le voyant FIN est allumé. 5 23-31 41-55 29-39 Le voyant de lavage est allumé. Le voyant FIN est allumé. 6 32-50 56-90 40-63 Le voyant de lavage est allumé. Le voyant FIN est allumé. Si la dureté de l'eau que vous utilisez est supérieure à 90 dF (degré français) ou si vous utilisez l'eau de puits, il est recommandé d'utiliser des dispositifs de raffinement et de filtrage de l'eau.Tableau des réglages en fonction de la dureté de l’eau

Si le degré de dureté est supérieur à 90 dF (dureté française) ou si vous utilisez de l’eau du puit, nous préconisons d’utiliser un filtre et un dispositif de traitement de l’eau. NB : le degré de dureté de l’eau est réglé au niveau 3 en usine. Détergent Utilisez un détergent spécialement conçu pour lave-vaisselle domestique. Des produits de nettoyage contenant des phosphates et du chlore sont proposés sur le marché. Placez le détergent dans le compartiment avant de démarrer la machine. Conservez les détergents dans des endroits frais et secs, hors de portée des enfants. Mettez les quantités appropriées afin de préserver l’environnement. Ne pas remplir le compartiment à détergent plus que nécessaire, faute de quoi vos verres pourraient se rayer et le détergent pourrait mal se dissoudre. Pour de plus amples informations sur le détergent que vous utilisez, adressez-vous directement au fabricant du détergent. Remplissage du compartiment à détergent Pousser le loquet pour ouvrir le compartiment à détergent comme indiqué sur l’illustration. On peut mesurer la bonne quantité de détergent au moyen des lignes inscrites dans le bac à détergent. Le bac à détergent peut contenir jusqu’à 40 cm

de détergent. Ouvrir l’emballage de détergent pour lave-vaisselle et verser dans le grand compartiment prélavage b 25 cm

Niveau de dureté de l’eau Dureté allemande (dH) Dureté française (dF) Dureté britannique (dE) Indicateur du niveau de dureté 1 0-5 0-9 0-6 L1 s’affiche. 2 6-11 10-20 7-14 L2 s’affiche. 3 12-17 21-30 15-21 L3 s’affiche. 4 18-22 31-40 22-28 L4 s’affiche. 5 23-31 41-55 29-39 L5 s’affiche. 6 32-50 56-90 40-63 L6 s’affiche.très longtemps, si elle contient des résidus d’aliments secs et si vous avez surchargé le lave-vaisselle, versez a 5 cm de détergent dans le compartiment de prélavage et démarrez votre machine. Selon le degré de saleté de votre vaisselle et la dureté de l’eau dans votre région vous devrez moduler la quantité de détergent dans votre machine. Détergents combinés Les fabricants de détergent proposent également des détergents combinés dénommés 2 en 1, 3 en 1, 5 en 1 ... Les détergents 2 en 1 contiennent du détergent + du sel ou du produit de rinçage. En utilisant les détergents 2 en 1, il faut tenir compte des fonctions de la tablette. Les autres détergents en tablettes comportent du détergent + du produit de rinçage + du sel + diverses autres fonctions. De manière générale, les détergents combinés donnent des résultants suffisants dans certaines conditions d’utilisation uniquement. Ces détergents contiennent du produit de rinçage et/ ou du sel dans des quantités prédéfinies. En utilisant ce type de produits :

• Toujours veiller à vérifier les caractéristiques du produit que vous allez utiliser et s’il s’agit d’un produit combiné.
• Vérifiez que le détergent utilisé convient à la dureté de l’eau du réseau auquel la machine est raccordée.
• Suivez les instructions figurant sur l’emballage de ces produits.

• Si ces détergents se présentent en tablettes, ne les placez jamais dans la cuve du lave-vaisselle ou dans le panier à couverts. Placez toujours les tablettes dans le compartiment du distributeur de détergent.
• Ces détergents ne donnent de bons résultats que pour certains types d’utilisation. Si vous utilisez ce type de détergents, vous devez contacter le fabricant et vous renseigner sur les bonnes conditions d’utilisation.
• Contactez le fabricant du détergent si vous n’obtenez pas de bons résultats de lavage (si votre vaisselle présente des dépôts de calcaire ou si elle reste humide) après avoir utilisé des détergents 2 en 1 ou 3 en 1. La garantie de votre machine exclut toutes réclamations dues à l’utilisation de ces types de détergents. Usage conseillé : Pour de meilleurs résultats en utilisant des détergents combinés, mettez quand même du sel et du produit de rinçage dans votre machine et réglez la dureté de l’eau et le doseur de produit de rinçage à la position la plus basse.

Pour les programmes courts, il est préférable d’utiliser des détergents en poudre plutôt que des tablettes. En effet, selon les fabricants, les tablettes se dissolvent différemment en fonction de la température et la durée du cycle de lavage.

Attention : Si en utilisant ce type de détergent vous rencontrez un problème quelconque que vous n’avez pas rencontré auparavant, contactez directement le fabricant du détergent. Quand vous arrêtez d’utiliser des détergents combinés

• Remplissez les compartiments à sel et à produit de rinçage. • Réglez la dureté de l’eau à la position la plus élevée et faites un lavage à vide. • Réglez la dureté de l’eau. • Procédez au réglage voulu du doseur de produit de rinçage.Remplissage du compartiment à produit de rinçage et réglage du doseur On utilise du produit de rinçage pour empêcher le dépôt de gouttes d’eau blanchâtres, de traces de calcaire et d’une pellicule blanche et pour un meilleur rinçage. Contrairement à une opinion répandue, l ne sert pas uniquement à obtenir une vaisselle plus brillante mais également une vaisselle plus sèche. C’est pourquoi il faut veiller à maintenir une quantité suffisante de produit de rinçage dans le compartiment et à n’utiliser que des produits spécialement conçus pour lave-vaisselle. Pour verser le produit de rinçage, dévissez le bouchon du compartiment.1 Remplissez le compartiment jusqu’à ce que l’indicateur de niveau de produit de rinçage noircisse(2b). Revissez le couvercle de manière à ce que les picots correspondent. Vous pouvez vérifier si vous devez ajouter ou non du produit de rinçage dans votre machine au moyen de l’indicateur de niveau de produit de rinçage situé sur le distributeur de détergent. Si l’indicateur est noir b le compartiment contient suffisamment de produit de rinçage, tandis que si l’indicateur est clair a vous devez ajouter du produit de rinçage. On peut régler le doseur de produit de rinçage de 1 à 6. Le doseur est réglé à la position 3 en usine. Vous devez utiliser un réglage plus élevé si des taches d’eau se forment sur votre vaisselle après un lavage et un réglage plus faible s’il reste une tache bleue quand vous l’essuyez avec la main.3 Attention : N’utilisez que des produits de rinçage adaptés à l’usage en machine. En cas de débordement, les résidus de produit de rinçage créent une grande quantité de mousse et les résultats de lavage s’en trouvent affectés : nettoyez l’excédent de produit de rinçage avec un chiffon.

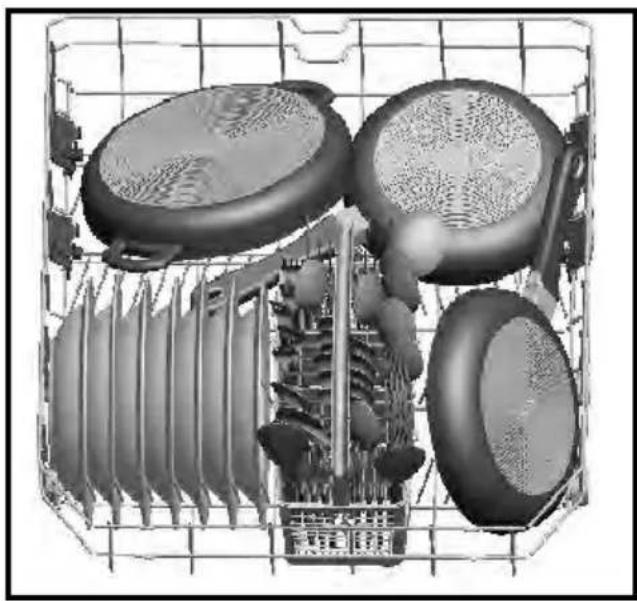

Si vous mettez correctement votre vaisselle dans la machine, vous l’utiliserez de la meilleure façon en termes de consommation d’énergie et de performance de lavage et de séchage. Votre machine contient deux paniers de chargement. Vous pouvez utiliser le panier inférieur pour installez les grands ustensiles ronds et profonds tels que les assiettes, les casseroles, les couvercles, les assiettes, les saladiers, les couverts. Le panier supérieur est destiné au chargement des soucoupes, des assiettes à dessert, des bols, des tasses et des verres. Inclinez les verres à pied contre le bord du panier, les grilles mobiles ou le grillage de maintien des verres et non pas contre les autres ustensiles. Ne pas incliner les verres hauts les uns contre les autres ; il ne seront pas stables et pourront être endommagés. Il est préférable d’installer les objets fins et étroits dans les parties médianes des paniers. Vous pouvez placer les cuillères parmi les autres couverts pour les empêcher de se coller les unes aux autres. Pour un meilleur résultat, nous vous conseillons d’utiliser la grille à couverts. Pour éviter toutes blessures éventuelles, placez toujours les objets pointus et à long manche tels que les fourchettes de service, couteaux à pain, etc. la pointe en bas ou horizontalement dans les paniers. Attention : Placez vos couverts dans la machine de manière à ce qu’ils n’empêchent pas la rotation des bras de lavage inférieur et supérieur. Grilles mobiles Le panier supérieur de votre machine comprend deux grilles mobiles.

Vous pouvez utiliser ces grilles mobiles en position ouverte ou fermée. En position ouverte

vous pouvez y placer vos tasses. En position fermée

vous pouvez placer les verres hauts sur le panier. Vous pouvez également utiliser ces grilles mobiles pour y placer latéralement les fourchettes, cuillères et couteaux longs.

VAISSELLEAutres chargements des paniers Panier inférieur

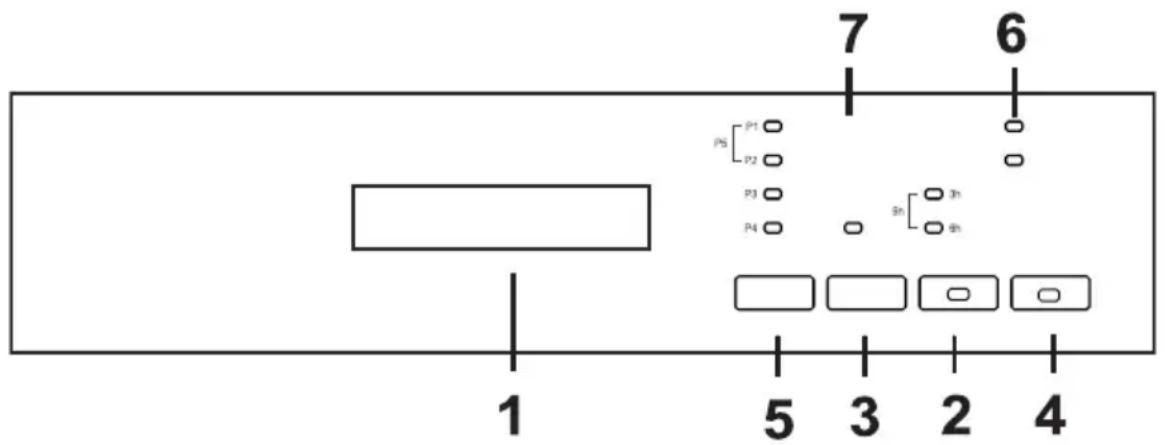

Remarque importante pour les laboratoires de test Pour de plus amples informations relatives aux tests de performance, veuillez vous renseigner à l’adresse ci-après : dishwasher@standardtest.info . Dans votre courrier électronique, veuillez indiquer le nom du modèle et le numéro de série (20 chiffres) disponibles sur la porte de l'appareil.28 Attention : Les programmes courts n’incluent pas de cycle de séchage Attention : Les programmes courts n’incluent pas de cycle de séchage Attention : Les programmes courts n’incluent pas de cycle de séchage Attention : Les programmes courts n’incluent pas de cycle de séchage Attention : Les programmes courts n’incluent pas de cycle de séchage Unee feoif Unee feoif Une fois que vous avez démarrez votre lave-vaisselle, les témoins lumineux lavage, rinçage et séchage s’allument en fonction de la position dans le cycle. En position Séchage, votre lave vaisselle restera silencieux pendant 40 à 50 minutes. Numéro de programme Référence3 Noms et températures Rapide 30min Délicat Éco Super 50min. IntensifTempératures 40°C 40°C 50°C 65°C 65°CType de déchets alimentairesLe café, le lait, le thé, la viande froide, les légumes, conservés à court termeCafé, lait, thé, viandes froides, légumes, conservés à court termeCafé, lait, thé, viande froide, légumes, conservés à court terme Les soupes, les sauces, les pâtes, les œufs, le riz pilaf, les pommes de terre et les plats cuits au four, les aliments frits Les soupes, les sauces, les pâtes, les œufs, le riz pilaf, les pommes de terre et les plats cuits au four, les aliments fritsDegré de saletéFaible Moyen Moyen Moyen ÉlevéQuantité de détergent B: 25cm3/15cm3 A: 5cm3 B A+B A+B A+B A+BLavage à 40°CPrélavagePrélavage Lavage à 65°C Lavage à 45°C Rinçage à froid Lavage à 40°C Lavage à 50°C Rinçage intermédiaireLavage à 65°C Rinçage à chaud Rinçage à froid Rinçage à chaud Rinçage à chaud Rinçage à froid Fin Rinçage à chaud Séchage Fin Rinçage à chaud Séchage Fin SéchageFin FinDurée du programme (min) Consommation électrique (en kW/heure) 0,90 0,95 0,90 1,35 1,61Consommation d’eau(en litres)12,4 15,7 12,0 12,7 17,2Si le bouton de demi-charge est activé, les valeurs seront les suivantes:Durée du programme (min) Consommation électrique(kW heures) 0,90 0,93 0,87 1,22 1,40Consommation d’eau(en litres)12,4 11,5 12,0 12,7 12,2

Avertissement : Les programmes courts ne comportent pas de phase de séchage. Les valeurs

mentionnées ci-dessus ont été obtenues en laboratoire, conformément aux normes pertinentes. Ces valeurs varient en fonction des conditions d'utilisation de l'appareil et de l'environnement (tension du réseau, pression d'eau, température d'admission d'eau et température ambiante). Fonctions des programmes29

Sélection du programme et utilisation de la ma- En appuyant sur le bouton Marche/Arrêt (4), la machine se met sous tension. Le voyant Marche/Arrêt reste allumé aussi longtemps que la machine est en marche. Sélectionnez le programme approprié en appuyant sur le bouton de programme (5). Appuyez sur le bouton Départ/Pause (3) pour lancer le programme. Le voyant Départ/Pause s’éteint et le voyant de lavage s’allume. Si vous ouvrez la porte de votre machine lorsque le programme est en cours, le voyant Départ/Pause clignote et le voyant associé à l’étape de lavage s’allume. Vous pouvez contrôler le déroulement du programme à l’aide des voyants de lavage, de rinçage, de séchage et de Fin (7) situés sur le panneau de commande. La machine reste silencieuse pendant environ 40-50minutes lorsque le voyant de séchage est allumé. REMARQUE: En appuyant sur le bouton Temporisation et demi-charge (2) pen- dant 3secondes, l’option de demi-charge s’active, ce qui permet de réduire la durée des programmes que vous avez sélec- tionnés et la consommation d’énergie et d’eau. Si vous avez utilisé une fonction supplé- mentaire (Temporisation ou demi-charge) (2) lors du dernier programme de lavage, cette fonction reste également active lors du programme de lavage suivant. Si vous souhaitez annuler cette fonction dans le nouveau programme de lavage sélectionné, appuyez sur le bouton Temporisation et Demi-charge (2) jusqu’à ce que les voyants s’éteignent ou arrêtez la machine à l’aide du bouton Marche/ Arrêt (4). Si vous souhaitez utiliser une fonction supplémentaire dans le nouveau programme sélectionné, choisissez les fonctions souhaitées. REMARQUE: Vous pouvez retarder l’heure de démarrage d’un programme de 3, 6 ou 9heures en appuyant sur le bouton Temporisation (2) avant le démarrage du programme. Si vous souhaitez modier la durée de temporisation, appuyez d’abord sur le bouton Départ/Pause, puis sur le bouton Temporisation pour sélectionner la nouvelle durée de temporisation. Pour activer une nouvelle durée de tempori- sation, appuyez sur le bouton Départ/ Pause. Pour annuler la temporisation, appuyez sur le bouton Temporisation jusqu’à ce que les voyants de temporisa- tion s’éteignent. REMARQUE: Si l’utilisateur éteint la ma- chine après avoir sélectionné la durée de30 Remarque: Lorsque la quantité de sel d’adoucissement n’est pas susante, l’indica- teur de manque de sel (6) s’allume; veuillez immédiatement remplir le réservoir de sel. Remarque: Lorsque la quantité du produit de rinçage n’est pas susante, l’indicateur de manque de produit de rinçage (6) s’allume; veuillez immédiatement remplir le réservoir de produit de rinçage. Modification d’un programme Si vous souhaitez changer de programme pendant le lavage. Appuyez sur le bouton Départ/Pause. Après l'arrêt du programme, sélectionnez le programme qui vous convient à l'aide du bouton sélecteur de programme. Démarrez le programme que vous venez de sélectionner en appuyant sur le bouton Départ/Pause. Le nouveau programme activé reprendra le cours de l'ancien programme. Annulation d'un programme Si vous souhaitez annuler un programme pendant le lavage. Appuyez sur le bouton Départ/ Pause pendant 3secondes. Pendant l’annulation, le voyant Fin clignote. La machine évacue l’eau qu’elle contient pendant environ 30secondes. Lorsque le voyant Fin s’allume, arrêtez la machine en appuyant sur le bouton Marche/Arrêt. Débranchez le cordon de la prise d'alimentation. Fermez le robinet d'eau. REMARQUE: Évitez d'ouvrir la porte avant la fin du programme. REMARQUE: À la fin du programme de lavage, vous pouvez laisser la porte de votre machine entrouverte pour accélérer le processus de séchage. REMARQUE: En cas d'ouverture de porte ou de coupure de courant lors du lavage, le programme se poursuit après la fermeture de la porte ou le retour du courant.Le nettoyage régulier de la machine prolonge sa durée de vie. De la graisse et du calcaire peuvent s’accumuler dans la cuve. Dans ce cas : -Remplissez le compartiment à détergent sans mettre de vaisselle dans la machine, sélectionnez un programme qui fonctionne à haute température et mettez la machine en route. Si cette procédure se révèle insuffisante, utilisez des produits de nettoyage spéciaux disponibles sur le marché. (Produits de nettoyage spécial lave-vaisselle). Nettoyage des joints de porte -Pour nettoyer tous résidus accumulés dans les joints de porte, essuyez les joints régulièrement avec un chiffon humide. Nettoyage de la machine Nettoyez les filtres après chaque lavage et les bras de lavage au moins une fois par semaine. Débranchez votre machine et fermez le robinet d’arrivée d’eau avant de commencer le nettoyage. N’utilisez pas de produit abrasif. Essuyez avec un produit doux et un chiffon humide. Filtres Vérifiez si des résidus d’aliments se sont accumulés dans le filtre et le microfiltre. En cas de présence de tous résidus, retirez les filtres et nettoyez-les soigneusement à l’eau courante. a. Microfiltre extérieur b. Filtre à déchets intérieur c. Filtre tamis métal ou plastique Pour extraire et nettoyer le groupe filtrant, tournez-le dans le sens des aiguilles d’une montre et retirez-le en le soulevant.1 Tirez et retirez le filtre métal ou plastique. 3 Séparez ensuite le filtre à déchets et le microfiltre.2 Rincez-le abondamment à l’eau courante. Réinstallez le filtre à déchet dans le microfiltre en faisant attention de bien faire correspondre les repères. Fixez le microfiltre sous le filtre métal ou plastique et tournez-le dans le sens de la flèche ; l’ensemble est verrouillé quand on peut voir la flèche sur le microfiltre. 4

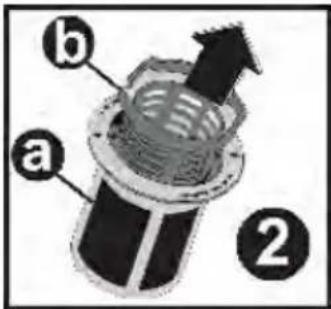

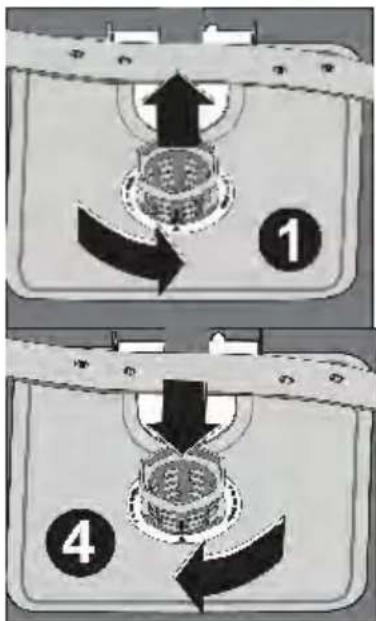

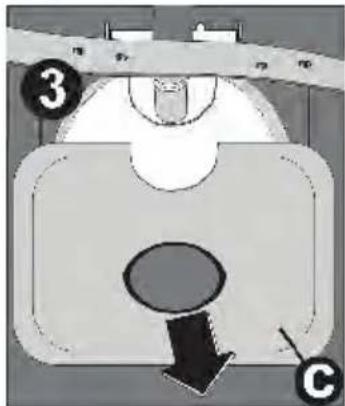

• N’utilisez jamais votre lave-vaisselle sans filtre.

• Une installation incorrecte du filtre diminuera l’efficacité de la machine.

• La propreté des filtres est essentielle au bon fonctionnement de la machine.

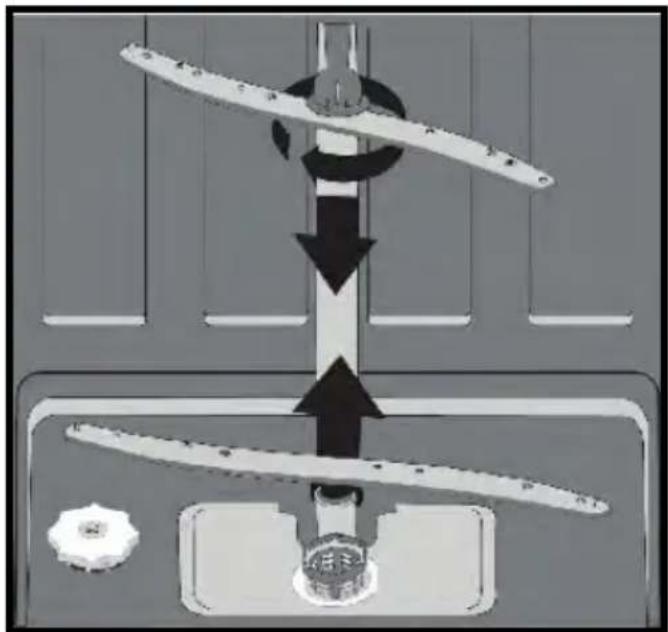

31Bras de lavage Vérifiez que les gicleurs des bras de lavage supérieur et inférieur ne sont pas bouchés. En cas d’obstruction, retirez les bras de lavage et nettoyez-les à l’eau courante. Le bras de lavage inférieur se retire en le tirant vers le haut. Pour le bras de lavage supérieur, retirez l’écrou en le tournant vers la gauche. Veillez à parfaitement serrer l’écrou en réinstallant le bras de lavage supérieur.

Filtres du tuyau d’arrivée d’eau Le filtre du tuyau d’arrivée d’eau empêche que votre machine soit endommagée par toute contamination (sable, argile, rouille, etc.) éventuellement transportée dans le réseau ou l’installation de plomberie intérieure et prévient tous désagréments tels que le jaunissement ou la formation de dépôts après le lavage. Vérifiez régulièrement les filtres et le tuyau d’arrivée d’eau et nettoyez-les si nécessaire. Pour nettoyer les filtres, fermez le robinet et retirez le tuyau. Retirez le filtre du tuyau ainsi que le filtre du coté de l’entrée du lave vaisselle et nettoyez-les à l’eau courante. Réinstallez les filtres propres dans leurs logements et réinstallez le tuyau.

DESCRIPTION CONTRÔLE La- vage Rin- çage Sé- chage Fin Départ/ Pause Approvision- nement en eau inadéquat

• Assurez-vous que le robinet d'arrivée d'eau soit entièrement ouvert et qu'il n'y ait pas de coupure d'eau.

• Fermez le robinet d'arrivée d'eau, séparez le tuyau d'arrivée d'eau du robinet et nettoyez le ltre au niveau de l'extrémité du raccord de tuyau.

• Redémarrez votre machine, contactez le service d'entretien si l'erreur persiste. Erreur d’arrivée d’eau continue

• Contactez le service d'entretien. Les eaux usées dans l'appareil ne peuvent être évacuées.

• Le tuyau d'éva- cuation d'eau est bouché.

• Les ltres de votre machine peuvent être bouchés.

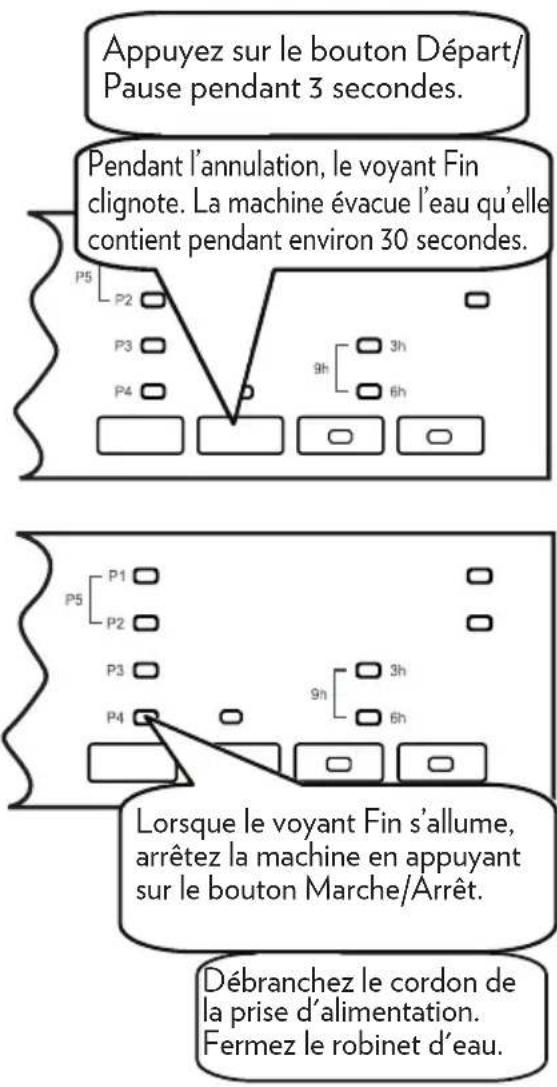

• Arrêtez votre ma- chine et activez la commande d'annula- tion du programme.

• Si l'erreur persiste, contactez le service d'entretien. La température d’eau souhaitée pourrait ne pas être atteinte

• Contactez le service d'entretien. Dispositif et cap- teur de chauage défectueux

• Contactez le service d'entretien. L'alarme se déclenche en cas de déborde- ment.

• Arrêtez votre ma- chine et fermez le robinet.

• Contactez le service d'entretien

Carte électro- nique dé- Approvisionnement en eau inadéquat MESURES À PRENDRE EN CAS DE PANNEL’un des témoins lumineux de déroulement du cycle s’allume et le témoin lumineux Départ/Pause s’allume et s’éteint La porte est ouverte. Fermez la porte. Le programme ne démarre pas

• Vérifiez que la prise de courant est branchée.

• Vérifiez les fusibles de votre installation.

• Vérifiez que le robinet d’arrivée d’eau est ouvert.

• Vérifiez que vous avez fermé la porte de la machine.

• Vérifiez que vous avez éteint la machine en appuyant sur le bouton Marche/Arrêt.

• Vérifiez que les filtres d’arrivée d’eau et les filtres de la machine ne sont pas bouchés. Les témoins lumineux Lavage et Fin clignotent sans interruption

• L’alarme antidébordement est active.

• Fermez le robinet et contactez le Service après vente. Les témoins lumineux de déroulement du cycle ne s’éteignent pas après une opération de lavage Appuyez sur la touche Marche Arrêt pour mettre l’appareil hors tension Il reste des résidus de détergent dans le compartiment à détergent : Vous avez introduit le détergent alors que le compartiment était humide. Bien vérifier que le compartiment est sec avant de mettre la lessive. Il reste de l’eau à l’intérieur de la machine à la fin du programme

• Le tuyau de vidange est bouché ou plié.

• Les filtres intérieurs sont bouchés.

• Le programme n’est pas encore terminé. La machine s’arrête pendant une opération de lavage

• Coupure d’arrivée d’eau.

• Programme en mode suspendu. Des bruits de vaisselle remuée et des coups se font entendre pendant une opération de lavage

• La vaisselle n’est pas installée correctement.

• Le bras de lavage heurte la vaisselle.

Il reste des résidus d’aliments sur la vaisselle

• La vaisselle est mal installée dans la machine ; l’eau aspergée par les bras de lavage n’atteint pas les endroits mal lavés.

• Le panier est trop chargé.

• La vaisselle se touche.

• Quantité de détergent insuffisante.

• Programme sélectionné inadapté, température pas assez haute.

• Bras de lavage bouché par des résidus d’aliments.

• Filtres intérieurs bouchés.

• Filtres mal positionnés.

• Pompe de vidange bouchée.

34Présence de taches blanches sur la vaisselle • Quantité de détergent insuffisante. • Réglage du doseur de produit de rinçage trop faible. • Absence de sel régénérant malgré le fort degré de dureté de l’eau. • Réglage de l’adoucisseur trop faible. • Couvercle du compartiment à sel mal fermé. La vaisselle ne sèche pas • Programme sans séchage sélectionné. • Réglage du doseur de produit de rinçage trop faible.

• Vaisselle retirée avant la fin du cycle de sechage. Attendre que le témoin lumineux fin soit allumé avant d’ouvrir la porte du lave-vaisselle. Présence de taches de rouille sur la vaisselle • Vaisselle en acier inoxydable de mauvaise qualité. • Teneur en sel de l’eau de lavage élevée. • Couvercle du compartiment à sel mal fermé. • Trop de sel introduit dans la machine au moment du remplissage. Du sel a débordé dans la cuve. • Mise à la terre défectueuse. Appelez le service après vente si le problème persiste après les contrôles ou en cas de tout dysfonctionnement non décrit ci-dessus. 1. Chaque fois que vous n’utilisez pas votre machine : • Débranchez la machine et coupez l’eau. • Laissez la porte légèrement entrouverte pour empêcher la formation d’odeurs désagréables. • Maintenez l’intérieur de la machine propre. 2. Elimination des gouttes d’eau sur la vaisselle: • Lavez la vaisselle avec le programme intensif. • Retirez tous les récipients métalliques de la machine. • N’ajoutez pas de détergent.

3. Si vous positionnez correctement votre vaisselle dans la machine, vous l’utiliserez au mieux

en termes de consommation d’énergie et de performance de lavage et de séchage.

4. Retirez les gros résidus avant d’installer la vaisselle sale dans la machine.

5. Faites fonctionner la machine une fois qu’elle est entièrement pleine.

6. N’utilisez le programme de Trempage que si nécessaire.

7. Consultez les informations sur les programmes et le tableau des valeurs de consommation moyennes quand vous choisissez un programme.

8. La machine pouvant atteindre des températures élevées, il est déconseillé de l’installer à

côté d’un réfrigérateur.

INFORMATIONS PRATIQUES ET UTILES

9. Si l’appareil se trouve à un endroit où le risque de congélation existe, vous devez

complètement vider l'eau restée dans la machine. Couper le robinet, séparer le tuyau d’admission d’eau du robinet et permettre à l’eau intérieure de couler. 9. Si l’appareil se trouve dans un endroit où le risque de gel existe, vous devez complètement vider l'eau restée dans la machine. Fermez le robinet d’arrivée d’eau, débranchez le tuyau d’arrivée d’eau et mettre les 2 tuyaux par terre (arrivée d’eau et vidange) afin d’évacuer le maximum d’eau. Ensuite, enlever le filtre intérieur, et éliminer l’eau restant d’eau à l’aide d’une éponge.52212561 R24

FICHE PRODUIT Marque déposée du fournisseur Modèle du fournisseur Capacité du lave-vaisselle (nombre de couverts) 12Classe d'efficacité énergétique A++Consommation d'énergie annuelle en kWh (cEA) (cycle 280) * 258Consommation d'énergie (Et) (kWh par cycle) 0,90Consommation d'électricité en mode Arrêt (W) (Po) 0,50Consommation d'électricité en mode Laissé sur Marche (W) (Po) 1,00Consommation d'eau annuelle en litres (cEA) (cycle 280)** 3360Classe d'efficacité de séchage *** ANom du programme standard**** Eco Durée du programme pour le cycle standard (min) 165 Emission acoustique dans l'air dB(A) 49

• Consommation d'énergie de 258 kWh par an, sur la base de 280 cycles de lavage standard, en utilisant un remplissage d'eau froide et la consommation en mode faible.La consommation énergétique réelle dépend des conditions d'utilisation de l'appareil. ** Consommation d'eau de 3360 litres par an sur la base de 280 cycles de lavage standard. La consommation réelle d'eau dépend des conditions d'utilisation de l'appareil. *** Classe d'efficacité de séchage A sur une échelle graduée de G (moins efficace) à A (plus efficace). **** Le programme "Eco 50°C" est le programme standard.Le programme standard correspond au cycle de lavage standard auquel se rapportent les informations qui figurent sur l'étiquette et sur la fiche. Ce programme convient au lavage d'une vaisselle normalement sale et constitue le programme le plus efficace en termes de consommation combinées d'énergie et d'eau. WALTHAM Non-encastré/Encastré Non-encastré WTLV49X2+ VESTEL France 17 rue de la couture 94563 Rungis Cedex
