MODE D'EMPLOI SFN16 HQ

1. Retirez la base et les éléments du pied de sa boîte.

2. Tournez dans le sens contraire des aiguilles d’une montre l’anneau de réglage en hauteur et faites sortir

le tube en acier hors du pied. Ensuite, tournez dans les sens des aiguilles d’une montre l’anneau de réglage en hauteur pour le bloquer.

Insérez le pied dans la base, placez l’écrou sur le pied et sur le fond de la base et serrez-le.

4. Ajustez le pied à la hauteur désirée.6

Assemblage de la tête du ventilateur et de la colonne : Desserrez le bouton rotatif sur le fond de la coque du ventilateur. Faites entrer la colonne d’extension dans le trou de la coque du ventilateur, ensuite, serrez à nouveau le bouton rotatif.

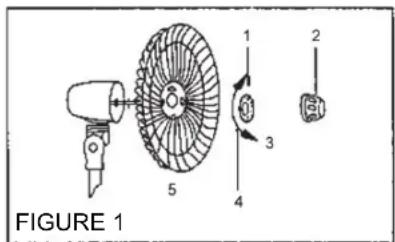

Retirez le nez du rotor et l’écrou en plastique de la face avant de l’axe du moteur et serrez ensuite l’écrou en plastique. Figure 1

3. Blocage de la grille

Insérez l’hélice sur l’axe, vérifiez que la goupille d’arrêt est insérée dans la rainure de l’hélice. V issez le nez du rotor dans le sens horaire pour serrer l’hélice. Figure 2

Placez la grille avant sur la grille arrière et fermez les atta ches pour les fixer ensemble. Instructions de fonctionnement Réglage de la vitesse : Veuillez utiliser le sélecteur de vitesse pour allumer ou éteindre le ventilateur. Réglez la vitesse en appuyant les boutons numérotés de la façon suivante : 0-Arrêt du ventilateur 2-Vitesse moyenne 1-Faible vitesse 3-Vitesse élevée Fonction d’oscillation : Pour faire tourner le ventilateur, appuyez le bouton rotatif situé sur le sommet du boîtier du moteur. Pour fixer la direction du débit d’air, tirez le bouton rotatif. Fonction d’inclinaison : Dévissez le bouton rotatif d’inclinaison, réglez l’inclinaison à l’angle voulu en maintenant la tête du ventilateur, ensuite serrez le bouton rotatif. Maintenance :

• Pour que votre ventilateur reste propre, essuyez-le avec un chiffon doux et un détergent non agressif. Ne

as utiliser des produits abrasifs pour nettoyer les éléments en plastique du ventilateur

Pour maintenir un bon fonctionnement du ventilateur , appliquez quelques gouttes d’huile propre de moteur sur les roulements avant et l’arrière du moteur tous les 12 mois.

Avant de ranger le ventilateur à un endroit sec et frais, nettoyez-le complétement et placez -le dans un emballage en plastique.

• Avant d’utiliser le ventilateur, veuillez lire toutes ces instructions d’utilisation pour bien comprendre son fonctionnement.

• Veuillez contrôler que la tension et la fréquence du secteur d’aliment ation correspondent à celles du ventilateur.

Ne pas introduire les doigt s ou tout autre objet à travers la grille quand le ventilateur est en fonctionnement. FIGURE 2 FIGURE 17

• Débranchez le cordon d’alimentation avant de déplacer le ventilateur.

• Débranchez le ventilateur avant de le nettoyer. Consignes de sécurité : Pour réduire le risque de choc électrique, ce produit ne doit être ouvert que par un technicien qualifié si une réparation s’impose. Débranchez l’appareil et les autres équipements du secteur s’il y a un problème. Ne pas exposer l’appareil à l’eau ni à l’humidité. Entretien : Ne nettoyez l’appareil qu’avec un chiffon sec. N’utilisez pas de solvants ou de produits abrasifs. Garantie : Aucune garantie ou responsabilité ne sera acceptée en cas de modification et/ou de transformation du produit ou en cas de dommages provoqués par une utilisation incorrecte de l’appareil. Généralités : - Le design et les caractéristiques techniques sont sujets à modification sans notification préalable. - Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées dont leurs détenteurs sont les propriétaires et sont donc reconnues comme telles dans ce documents. - Ce manuel a été produit avec soin. Toutefois, aucun droit ne peut en dériver. HQ ne peut être tenu responsable pour des erreurs de ce manuel ou de leurs conséquences. - Conservez ce manuel et l’emballage pour toute référence ultérieure. Attention : Ce symbole figure sur l’appareil. Il signifie que les produits électriques et électroniques ne doivent pas être jetés avec les déchets domestiques. Le système de collecte est différent pour ce genre de produits. Ce produit est fabriqué et délivré en conformité avec toutes les directives et règlements applicables et en vigueur dans tous les états membre de l'Union Européenne. Il est également conforme aux spécifications et à la réglementation en vigueur dans le pays de vente. La documentation officielle est disponible sur demande. Cela inclut mais ne se limite pas à : La déclaration de conformité (et à l'identification du produit), la fiche technique concernant la sécurité des matériaux, les rapports de test du produit. Veuillez contacter notre centre de service à la clientèle pour plus d'assistance : via le site Web : http://www.nedis.fr/fr-fr/contact/formulaire-de-contact.htm via courriel : service@nedis.com via téléphone : +31 (0)73-5993965 (aux heures de bureau) NEDIS B.V., De Tweeling 28, 5215 MC ’s-Hertogenbosch, PAYS-BAS NEDERLANDS Staande ventilator Voetstuk- en standaardmontage:
