KÄYTTÖOHJE SFN16 HQ

BRUKSANVISNING (s. 17)

Stående fläkt

MANUAL DE UTILIZARE (p. 21)

Ventilator cu picior

BRUGERVEJLEDNING (s. 25)

Ventilator med fod

ANLEITUNG (S. 3)

Standventilator

NÁVOD K POUŽITÍ (s. 19)

Ventilátor s podstavcem

Alustan ja jalustan kokoonpano:

1. Ota alusta- ja jalustaosat laatikosta.
2. Käännä korkeuden säädintä vastapäivään, ja vedä teräputki ulos jalustasta. Käännä sitten korkeuden säädintä myötäpäivään kiinnittääksesi säätimen.
3. Aseta jalusta alustaan, aseta ruuvin mutteri jalustaan alustan pohjasta ja kiinnitä mutteri.
4. Säädä korkeutta haluamallesi tuuletinkorkeudelle.

Tuulettimen pää ja kokoaminen:

Avaa tulppa tuulettimen rungon pohjassa.

Laita jatkopylväs tuulettimen rungon aukkoon, kiristä tulppaa kiinnittääksesi sen.

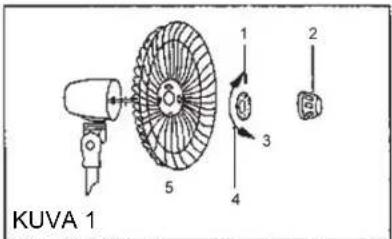

1. Poista navan suojus ja muovinen mutteri moottorin akselin etupuolelta ja kiinnitä sitten muovinen mutteri. (Kuva 1)

KUVA 1 1 2 3 4 5

1. Lukko
2. Navan suojus
3. Säleikön lukko
4. Mutteri

5. Muovi

6. Aseta terä akseliin, varmista, että päällystulppa on naps autettu terän uraan. Ruuvaa navan suojus vastapäivään kiinnittääksesi terän. (Kuva 2)

KUVA 2

1. Navan suojus
2. Lukko
3. Terät
4. Ura

5. Lukitustappi

6. Aseta etusäleikkö takasäleikön päälle ja sulje kiinnittimet kiristääksesi sekä etu- että takasäleiköt yhteen.

Käyttöohjeet

Nopeustoiminto:

Käytä "nopeus"-kytkintä käynnistääksesi/sammuttaaksesi tuulettimen ja säätääksesi nopeutta painamalla seuraavia numeroita:

0-Pois päältä 2-Keski

1-Matala 3-Korkea

Pyöritystoiminto:

Käynnistääksesi tuulettimen pyörimisen, paina pyörityspainiketta moottorikotelon päällä.

Vedä pyörityspainiketta jakaaksesi ilmavirtaa.

Kulmatoiminto:

Irrota kulmanappi, säädä tuulettimen päätä haluttuun kulma pitämällä tuulettimen päällä, sitten kiristä nappi.

Huolto:

• Pitääksesi tuulettimen puhtaana, pyyhi se pehmeällä kankaalla, joka on kostutettu miedolla pesuaineella. Älä käytä hankaavia aineita tuulettimen muoviosien puhdistukseen.
• Varmistaaksesi, että tuuletin toimii kunnolla, lisää muutama tippa puhdasta moottoriöljä moottorin etu- ja takalaakereihin 12 kuukauden välein.
• Ennen säilytystä puhdista tuuletin kunnolla, laita sitten muovipussiin ja varastoi kuivassa, viileässä paikassa.

Huomio:

• Ymmärtääksesi tuulettimen toiminnan, lue kaikki nämä ohjeet huolellisesti ennen käyttöä.
• Katso, että teho sopii tuulettimen ilmoitettuun jännitteeseen ja t aajuuteen.
• Älä laita sormia tai muita esineitä säleikön läpi tuulettimen ollessa toiminnassa.
• Irrota virtajohto tuuletinta siirrettäessä.
• Irrota tuuletin virtalähteestä ennen puhdistusta.

Turvallisuuteen liittyvät varoitukset:

Sähköiskun riskin pienentämiseksi, AINOASTAAN valtuutettu huoltohenkilö saa avata tämän laitteen huoltoa varten. Jos ongelmia ilmenee, irrota laite verkkovirrasta ja muista laitteista. Älä altista laitetta vedelle äläkä kosteudelle.

Huolto:

Puhdista ainoastaan kuivalla kankaalla. Älä käytä liuottimia tai hankausaineita.

Takuu:

Takuu ja vastuuvelvollisuus mitätöityvät, jos tuote vaurioituu siihen tehtyjen muutoksien tai sen väärinkäytön takia.

Yleistä:

- Muutoksia malliin ja teknisiin ominaisuuksiin voidaan tehdä ilmoituksetta.

- Kaikki logot, merkit ja tuotenimet ovat niiden vastaavien omistajien tuotemerkkejä tai rekisteröityjä tuotemerkkejä ja niitä on käsiteltävä sellaisina.

- Kaikki oikeudet pidätetään. HQ ei ole vastuussa mistään tämän käyttöohjeen sisältämistä virheistä tai niiden seurauksista.

- Säilytä käyttöohjeet ja pakkaus myöhempää käyttötarvetta varten.

Huomio:

Tuote on varustettu tällä merkillä. Se merkitsee, ettei käytettyjä sähkö- tai elektronisia tuotteita saa hävittää kotitalousjätteen mukana. Kyseisille tuotteille on olemassa erillinen keräysjärjestelmä.

Tämä tuote on valmistettu ja toimitettu noudattaen kaikkia sitä koskevia asetuksia ja direktiivejä, jotka ovat voimassa kaikissa Euroopan unionin jäsenvaltioissa. Se täyttää myös kaikki myyntimaassa sovellettavat vaatimukset ja määräykset.

Viralliset asiakirjat ovat saatavilla pyynnöstä. Asiakirjoihin sisältyvät seuraavat, mutta näihin rajoittumatta: Vaatimustenmukaisuusvakuutus (ja tuotteen tunniste), käyttöturvallisuustiedote, tuotteen testiraportti.

Saat neuvoja ottamalla yhteyttä asiakaspalveluumme:

verkkosivun kautta: http://www.nedis.fi/fi-fi/ota-yhteytta/yhteyslomake.htm

sähköpostilla: [e-mail]

puhelimitse: [phone] (toimistoaikoina)

NEDIS B.V., De Tweeling 28, 5215 MC 's-Hertogenbosch, ALANKOMAAT
