Type de produit	Table de cuisson à induction
Marque	Balay
Modèle	3EB715ER
Dimensions (L x P x H)	Environ 59 x 52 x 5 cm
Poids net	Environ 9 kg
Alimentation électrique	230 V / 400 V, 50/60 Hz
Puissance totale max	7.2 kW
Nombre de foyers	4
Type de commande	Commandes tactiles
Fonctions de sécurité	Verrouillage enfants, arrêt automatique, indicateur de chaleur résiduelle
Nettoyage	Surface vitrocéramique, nettoyant doux et chiffon humide
Indice de réparabilité	8.0 / 10
Pièces détachées	Disponibles via service après-vente Balay
Installation	Encastrée, profondeur minimale 500 mm, plan de travail résistant à la chaleur
Classe de protection	Classe I (mise à la terre obligatoire)
Câble d'alimentation	H05 VV-F, section minimale 1.5 mm²

FOIRE AUX QUESTIONS - 3EB715ER BALAY

Comment installer la table de cuisson Balay 3EB715ER ?

L'installation doit être réalisée par un spécialiste agréé. Respectez les consignes de sécurité, notamment une distance minimale de 10 cm avec les implants électroniques. Le plan de travail doit être plat, horizontal et résistant aux températures d'au moins 90 °C. Assurez-vous qu'aucun réfrigérateur, lave-vaisselle ou lave-linge ne soit installé en dessous.

Quel type de câblage électrique est nécessaire ?

L'appareil nécessite une alimentation avec mise à la terre (classe I). Utilisez un câble H05 VV-F de section minimale 1.5 mm². Le raccordement peut se faire avec un câble à 3 fils (phase, neutre, terre) ou à 5 fils. Le conducteur de protection est vert-jaune, le neutre bleu, la phase marron.

Puis-je installer un four en dessous de la table de cuisson ?

Oui, mais l'épaisseur du plan de travail doit être d'au moins 20 mm (ou plus selon le four). Respectez les instructions de montage du four. Le câble de la table de cuisson doit passer par les coins arrondis du four jusqu'à la prise.

Comment nettoyer la surface vitrocéramique ?

Utilisez un nettoyant spécial pour vitrocéramique et un chiffon doux. Évitez les éponges abrasives. Pour les résidus brûlés, appliquez un produit adapté et laissez agir quelques minutes avant d'essuyer.

Que faire si l'appareil affiche une erreur de branchement ?

Si l'affichage indique une erreur, débranchez immédiatement l'appareil du secteur. Vérifiez le branchement électrique en vous référant au schéma de raccordement. Si le problème persiste, contactez un spécialiste.

Les aimants permanents de l'appareil sont-ils dangereux ?

L'appareil contient des aimants permanents. Les personnes portant des implants électroniques (stimulateur cardiaque, pompe à insuline) doivent respecter une distance minimale de 10 cm avec l'appareil.

Comment utiliser la fonction verrouillage enfants ?

La fonction verrouillage enfants se active généralement en maintenant enfoncée une touche spécifique (souvent le symbole cadenas) pendant quelques secondes. Consultez la notice pour la procédure exacte. Cela empêche toute modification des réglages par les enfants.

Quelle est la puissance maximale de chaque foyer ?

La puissance dépend du modèle, mais en général, les foyers avant/arrière peuvent atteindre 2.0 à 3.0 kW, et les foyers avant/arrière plus puissants jusqu'à 3.7 kW. Le mode booster permet une puissance accrue pendant une durée limitée.

Où trouver des pièces détachées pour la Balay 3EB715ER ?

Les pièces détachées sont disponibles auprès du service après-vente Balay. Vous pouvez commander en ligne sur le site Balay ou contacter un revendeur agréé. Ayez le numéro de modèle à portée de main.

Comment démonter la table de cuisson si nécessaire ?

Mettez l'appareil hors tension. Faites sortir la table de cuisson en la poussant par le bas. Assurez-vous que le câble d'alimentation n'est pas coincé. Si un four est installé en dessous, procédez avec précaution.

MODE D'EMPLOI 3EB715ER BALAY

de Montageanleitung en Installation instructions fr Notice d'installation it Istruzioni d'installazione nl Installatie-instructies da Installationsvejledning pt Instruções de instalação es Instrucciones de montaje el Oñnyièç εγκαταστασης

no Installasjonsveiledning
sv Installationsanvisningar
fi Asennusohjeet
ru Иструкци no установке
cs Pokyny k instalaci
pl Instrukcje montazu
tr Kurulum talimatlari

1

2

de

Sichere Montage

Installation en toute sécurité

Respectez les consignes de sécurité lorsqu'elles ne donnent pas le contrôle sur l'article 10.

• Branchement électrique uniquement par un spécialiste/agreeé. Toute erreur de branchement annule la garantie.
• Seule une installation effectuee selon la presente notice de montage garantit uneutilisation en toute sécurité. L'installateur est responsable en cas de dommagesdus a une installation incorrecte.

AVERTISSEMENT - Danger : magnétisme !

L'appareil contient des aimants permanents.
Ceux-ci peuvent influer sur des implants
électroniques, par exemple des stimulateurs
cardiaques ou des pompes à insuline.

• Les personnes portant un implant électronique doivent donc respecter une distance minimum de 10 cm avec l'appareil.

Éléments installés en dessous

N'installez aucun réfrigerateur, lave-vaisselle, four non ventilé ou lave-linge en-dessous.

Si vous installez en-dessous un lave-vaiselle modulaire ou compact de la meme marque, I'epaisseur du plan de travail doit etre d'au moins 40 mm.
Si vous installez un four en-dessous, l'épaisseur du plan de travail doit être d'au moins 20 mm, voiré plus dans certains cas. Respectez les instructions de montage du four.
Veillez à ce que les parties saillantes, telles que le boitier d'alimentation ou le cable d'alimentation, n'entrent pas en collision avec un tiroir, par exemple.

Plancher intermédiaire

Si le dessous de la table de cuisson peut être touche, il est nécessaire de monter un plancher intermédiaire.

• Des planchers intermédiaires sont en vente dans le commerce spécialisé comme accessoire.
  Si vous utilisez votre propre plancher intermediaire, la distance minimale par rapport à la prise secteur de l'appareil doit être de 10mm

Préparation du meuble

Le plan de travail doit être plat, horizontal et stable.

• Les meubles d'encastrement doivent résister à des températures d'au moins 90^ .
  Sceller les chants de découverte de façon thermostable.

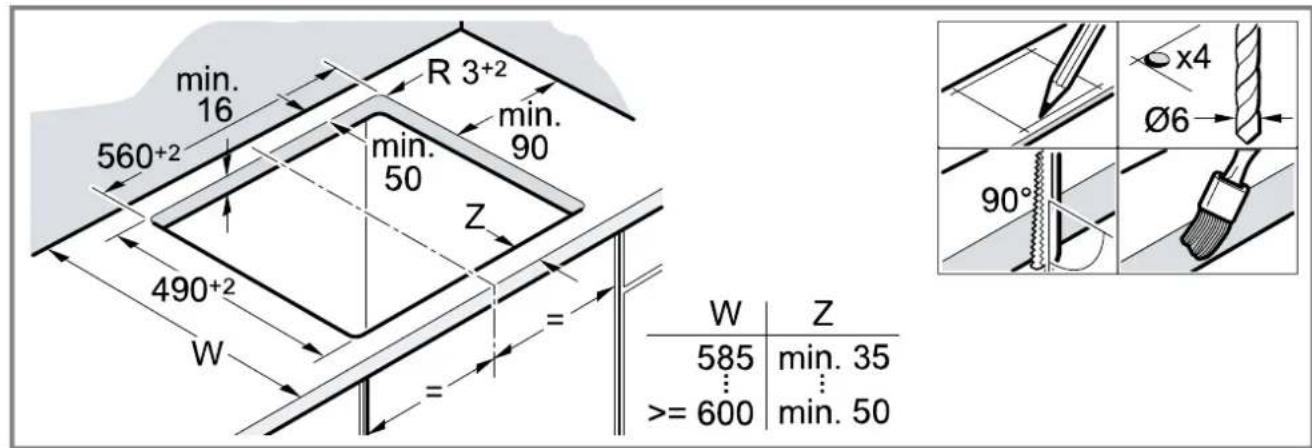

  Fig. 1

Branchement électrique

Avant de raccorder l'appareil, vérifiez l'installation domestique.

L'appareil correspond à la classe de protection I et doit uniquement être utilisé avec un raccordement à la terre.
- Dans l'installation à câblage fixe, un système coupe-circuit dans les phases est à prévoir conformément aux réglementations d'installation.

• SiApparait sur l'affichage de I'appareil, c'est qu'il est mal raccordé. Debranchez I'appareil du secteur, vérifie le branchement.

Raccordement avec un cable à 3 fils

Veillez à ce que l'installation domestique soit suffisamment protégée par fusible. Respectez le code couleur du cable de raccordement secteur.

Le conducteur de protection est vert-jaune
Le conducteur neutre est bleu.
La phase (conducteur externe) est marron.
- Si nécessaire, le cable peut être remplaced par un cable de raccordement multiphase. Lorsque vous remplacez le cable, respectez le paragraph suivant.

Raccordement sans cable prémonté

Raccordez la table de cuisson uniquement selon le schéma de raccordement.

• Installez les points en cuivre joints si nécessaire.
  Le cable de raccordement secteur doit etre de type H05 VV-F ou supérieur.
  Determinez la section de cable requise selon la charge de courant. Une section < 1,5mm^2 n'est pas autorisée.

Raccordement avec cable de raccordement secteur à 5 fils

Seul le personnel qualifié du service après-vente peut replacer le cable de raccordement.

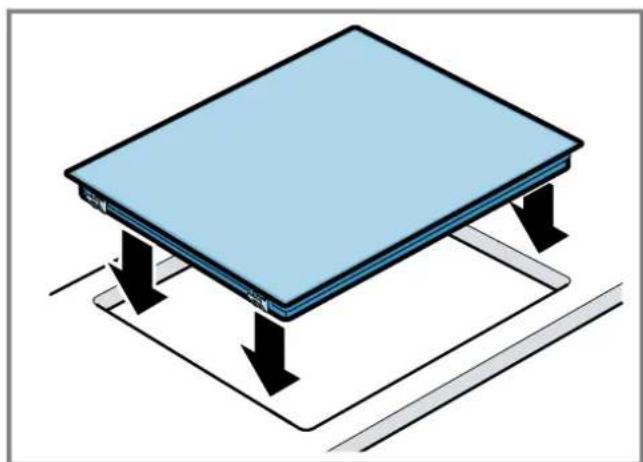

Mise en place de la table de cuisson

Ne coincez pas le cable de raccordement et ne le faites pas passer au-dessus d'arêtes vives.

• En cas de four installé en-dessous, faites passer le cable au niveau descoins arrêté du four jusqu'à la prise de raccordement.
  Fig. 2
  La table de cuisson peut également être encastrée dans une découverte existante de 500 mm de profondeur.
• Il doit dépasser de la même distance à l'avant et à l'arrière.
  Fig. 3

Démontage de la table de cuisson

1. Mettez l'appareil hors tension.
2. Faites sortir la table de cuisson en la poussant par le bas.
