3EB715ER - Herd BALAY - Kostenlose Bedienungsanleitung

Produkttyp	Induktionskochfeld
Marke	Balay
Modell	3EB715ER
Abmessungen (B x T x H)	Ca. 59 x 52 x 5 cm
Nettogewicht	Ca. 9 kg
Stromversorgung	230 V / 400 V, 50/60 Hz
Maximale Gesamtleistung	7.2 kW
Anzahl der Kochzonen	4
Bedienungsart	Touch-Bedienung
Sicherheitsfunktionen	Kindersicherung, automatische Abschaltung, Restwärmeanzeige
Reinigung	Glaskeramik-Oberfläche, mildes Reinigungsmittel und feuchtes Tuch
Reparierbarkeitsindex	8.0 / 10
Ersatzteile	Erhältlich über den Balay-Kundendienst
Installation	Einbau, Mindesttiefe 500 mm, hitzebeständige Arbeitsplatte
Schutzklasse	Schutzklasse I (Erdung erforderlich)
Anschlusskabel	H05 VV-F, Mindestquerschnitt 1,5 mm²

Häufig gestellte Fragen - 3EB715ER BALAY

Wie installiere ich das Induktionskochfeld Balay 3EB715ER?

Die Installation muss von einem autorisierten Fachmann durchgefuehrt werden. Beachten Sie die Sicherheitshinweise, insbesondere einen Mindestabstand von 10 cm zu elektronischen Implantaten. Die Arbeitsplatte muss eben, waagerecht und bestaendig gegen Temperaturen von mindestens 90 °C sein. Stellen Sie sicher, dass kein Kuehlschrank, Geschirrspueler oder Waschmaschine darunter installiert ist.

Welche Art von elektrischer Verkabelung ist erforderlich?

Das Geraet benoetigt eine Stromversorgung mit Erdung (Schutzklasse I). Verwenden Sie ein Kabel H05 VV-F mit einem Mindestquerschnitt von 1,5 mm². Der Anschluss kann mit einem 3-adrigen Kabel (Phase, Nullleiter, Erde) oder 5-adrigen Kabel erfolgen. Der Schutzleiter ist gruen-gelb, der Nullleiter blau, die Phase braun.

Kann ich einen Ofen unter dem Kochfeld installieren?

Ja, aber die Dicke der Arbeitsplatte muss mindestens 20 mm betragen (oder mehr je nach Ofen). Befolgen Sie die Montageanleitung des Ofens. Das Kabel des Kochfelds muss durch die abgerundeten Ecken des Ofens zur Steckdose gefuehrt werden.

Wie reinige ich die Glaskeramik-Oberflaeche?

Verwenden Sie einen speziellen Glaskeramikreiniger und ein weiches Tuch. Vermeiden Sie scheuernde Schwaemme. Bei angebrannten Rueckstaenden ein geeignetes Produkt auftragen, einige Minuten einwirken lassen und dann abwischen.

Was tun, wenn das Geraet einen Anschlussfehler anzeigt?

Wenn das Display einen Fehler anzeigt, trennen Sie das Geraet sofort vom Stromnetz. Ueberpruefen Sie den elektrischen Anschluss anhand des Anschlussschemas. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Fachmann.

Sind die Dauermagneten des Geraets gefaehrlich?

Das Geraet enthaelt Dauermagnete. Personen mit elektronischen Implantaten (Herzschrittmacher, Insulinpumpe) muessen einen Mindestabstand von 10 cm zum Geraet einhalten.

Wie verwende ich die Kindersicherungsfunktion?

Die Kindersicherung wird in der Regel aktiviert, indem Sie eine bestimmte Taste (oft das Schloss-Symbol) einige Sekunden lang gedrueckt halten. Die genaue Vorgehensweise entnehmen Sie bitte der Bedienungsanleitung. Dies verhindert jede Aenderung der Einstellungen durch Kinder.

Wie hoch ist die maximale Leistung jeder Kochzone?

Die Leistung haengt vom Modell ab, aber im Allgemeinen erreichen die vorderen/hinteren Kochzonen 2,0 bis 3,0 kW, und die leistungsstärkeren vorderen/hinteren Kochzonen bis zu 3,7 kW. Der Booster-Modus ermoeglicht eine erhoehte Leistung fuer eine begrenzte Dauer.

Wo finde ich Ersatzteile fuer die Balay 3EB715ER?

Ersatzteile sind ueber den Balay-Kundendienst erhaeltlich. Sie koennen online auf der Balay-Website bestellen oder einen autorisierten Haendler kontaktieren. Halten Sie die Modellnummer bereit.

Wie baue ich das Kochfeld bei Bedarf aus?

Schalten Sie das Geraet spannungsfrei. Druecken Sie das Kochfeld von unten nach oben aus der Arbeitsplatte. Achten Sie darauf, dass das Anschlusskabel nicht klemmt. Wenn ein Ofen darunter installiert ist, gehen Sie vorsichtig vor.

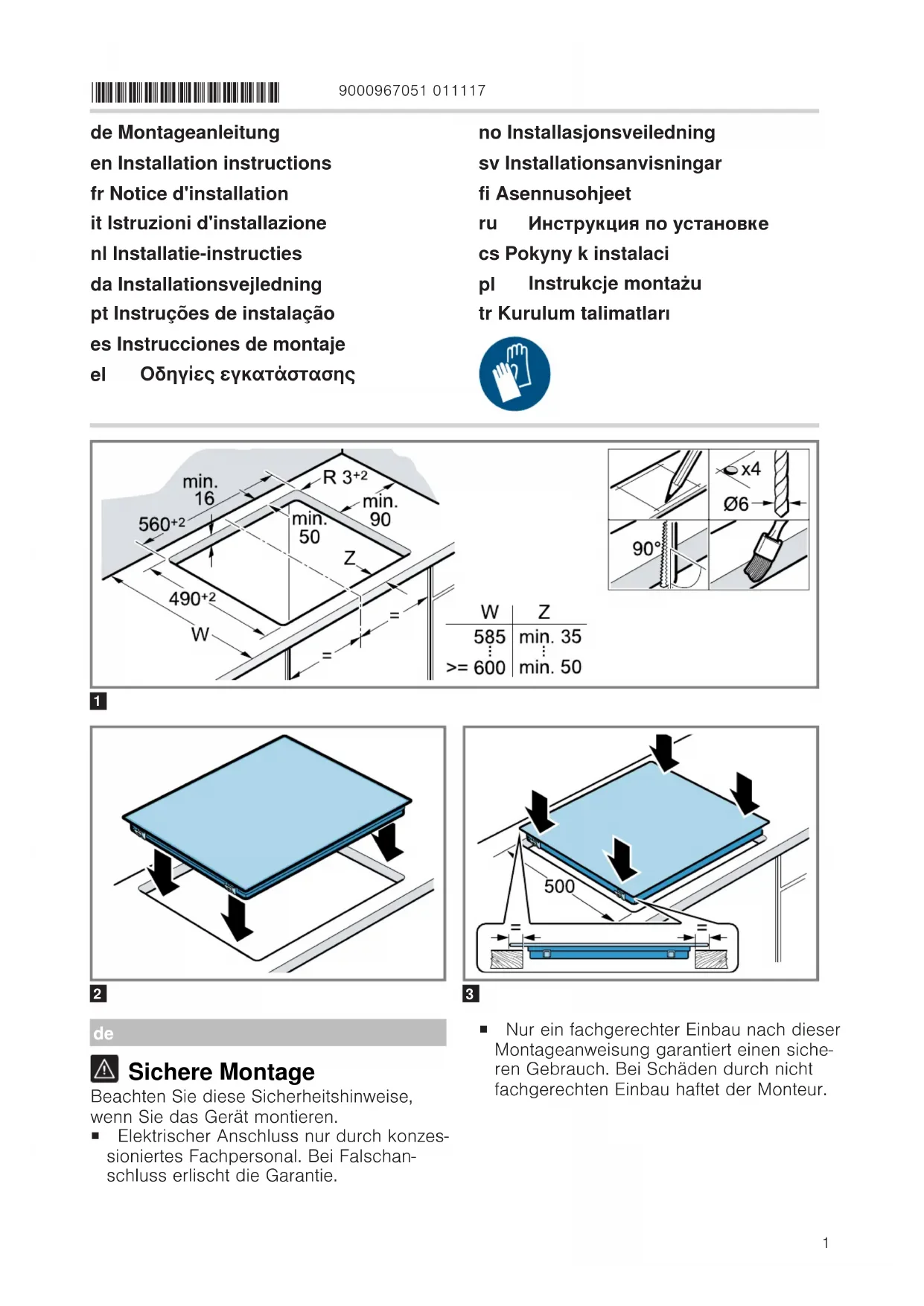

BEDIENUNGSANLEITUNG 3EB715ER BALAY

Beachten Sie diese Sicherheitshinweise, wenn Sie das Gerät montieren.

• Elektrischer Anschluss nur durch konzessioniertes Fachpersonal. Bei Falschanschluss erlischt die Garantie.

3

Nur ein fachgerechter Einbau nach dieser Montageanweisung garantiert einen sicheren Gebrauch. Bei Schaden durch nicht fachgerechten Einbau haftet der Monteur.

WARNUNG - Gefahr durch Magnetismus!

Das Gerät enthalt Permanentmagnete. Diese können elektronische Implantate, z. B. Herzschrittmacher oder InsulnPumpen beeinflussen.

• Personen mit elektronischen Implantaten müssen 10 cm Mindestabstand zum Gerät einhalten.

Unterbau

Keine Kuhlgeräte, Geschirrspüler, unbelüftete Backöfen und Waschmaschinen unterbauen.

• Wenn Sie einen Modular- oder einen Kompakt-Geschirrspüler der gleichen Marke unterbauen, muss die Arbeitsplattendicke mindestens 40mm betragen.
• Wenn Sie einen Backofen unterbauen, muss die Arbeitsplattendicke mindestens 20mm betragen, in manchen Fälle auch mehr. Beachten Sie die Hinweise in der Montageanleitung des Backofens.
• Achten Sie darauf, dass vorstehende Teile wie z.B. das Netzanschlussgehause oder das Netzanschlusskabel nicht mit z.B. einer Schublade kollideren.

Zwischenboden

Wenn die Kochfeldunterseite berührbar ist, muss ein Zwischenboden montiert werden.

• Fragen Sie im Fachhandel nach einem Zwischenboden als Zubehör.
• Wenn Sie einen eigenen Zwischenboden verwenden, muss der Mindestabstand zum Netzanschluss des Geräts 10 mm betragen.

MöbelVBorbereiten

Die Arbeitsplatte muss eben, waagrecht und stabil sein.

Die Einbaumöbel müssen mindestens 90^ hitzebestandig sein.
Die Schnittflächen hitzebeständig versiegeln.

Abb.

Elektrischer Anschluss

Überprüfen Sie vor dem Geräteanschluss die Hausinstallation.

Das Gerat entspricht der Schutzklasse I undarf nur in Verbindung mit Schutzleiteranschluss betrieben werden.
In der festverlegten elektrischen Installation ist eine Trennvorrichtung in den Phasen nach den Errichtungsbestimmungen vorzusehen.
- Wenn auf dem Display des Geräts aus schweit, ist es falsch angeschlossen. Gerät vom Netz trennen, Anschluss überprüfen.

Anschluss mit 3-adriger Leitung

Achten Sie auf eine geeignete Absicherung der Hausinstallation.

Beachten Sie die Farbcodierung der Netzanschlussleitung.

Grun-Gelb ist der Schutzleiter
Blau ist der Neutraleiter.
Braun ist die Phase (Außenleiter).
Die Leitung ist bei Bedarf durch eine mehrphasige Anschlussleitung ersetzbar. Bei Austausch der Leitung folgenden Absatz beachten.

Anschluss ohne vormontierter Leitung

Das Kochfeld nur nach Anschlussbild anschließen.

Die beiliegenden Kupferbrücken bei Bedarf einbauen.

Die Netzanschlussleitung muss dem Typ H05 VVF oder hoherwertig entsprechen.
- Der Adernquerschnitt ist entsprechend der Strombelastung zu bestimmen. Nicht zulässig ist ein Querschnitt < 1,5mm^2

Anschluss mit vormontierter 5-adrigen Anschluss-leitung

Nur geschultes Kundendienstpersonal damit die Anschlussleitung austauschen.

Kochfeld einsetzen

Die Anschlussleitung nicht einklemmen und nicht über scharfe Kanten führen.

• Bei untergebautem Backofen, die Leitung an den hinteren Ecken des Backofens zur Anschlussdose führen.
  Abb. 2

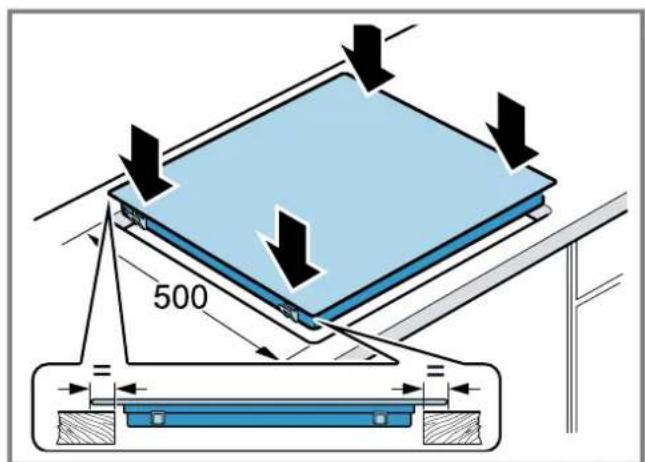

  Das Kochfeld kann auch in einen vorhandenen 500mm tiefen Ausschnitt eingebaut werden.
  Es muss vorn und halten gleich welt überstehen.
  Abb. 31

Kochfeld ausbauen

1. Das Gerät spannungslos machen.
2. Das Kochfeld von unter herausdrücken.

en

Safe installation
