Type de produit	Table de cuisson à induction
Marque	Neff
Modèle	T46PD53X2
Alimentation électrique	220-240 V, 50/60 Hz, puissance totale max. 7,2 kW
Classe de protection	Classe I (avec conducteur de protection)
Nombre de zones de cuisson	4 zones à induction
Type de commande	Tactile
Fonctions spéciales	Boost, arrêt automatique de sécurité, verrouillage enfant
Dimensions (L x P x H)	60 x 52 x 5 cm environ
Poids net	Environ 15 kg
Matériau de la surface	Vitrocéramique
Nettoyage et entretien	Nettoyer avec un chiffon humide et un détergent doux ; éviter les produits abrasifs
Installation requise	Par un spécialiste agréé ; respecter les distances de sécurité et la ventilation
Sécurité magnétique	Distance minimale de 10 cm pour les porteurs d'implants électroniques
Pièces détachées	Disponibles auprès du service après-vente Neff
Garantie	Garantie fabricant standard (consulter les conditions)

FOIRE AUX QUESTIONS - T46PD53X2 NEFF

Quelle est la puissance maximale de la table de cuisson Neff T46PD53X2 ?

La puissance totale maximale est de 7,2 kW (220-240 V). Consultez la plaque signalétique pour les valeurs exactes.

Puis-je installer la table de cuisson au-dessus d'un four ?

Oui, à condition de respecter une distance minimale de 5 mm entre le four et la table de cuisson et de garantir une ventilation suffisante (30 mm entre le plan de travail et la façade du four).

Comment nettoyer la surface vitrocéramique ?

Utilisez un chiffon humide et un détergent doux. Évitez les éponges abrasives, les nettoyants agressifs et les objets métalliques qui pourraient rayer la surface.

Que faire si l'affichage de l'appareil ne fonctionne pas après l'installation ?

Cela indique un mauvais raccordement électrique. Débranchez immédiatement l'appareil et vérifiez le câblage selon le schéma de raccordement. Faites appel à un spécialiste agréé.

Y a-t-il un risque pour les personnes portant un implant cardiaque ?

Oui, l'appareil contient des aimants permanents. Les porteurs d'implants électroniques doivent respecter une distance minimale de 10 cm par rapport à la table de cuisson.

Quel type de câble d'alimentation utiliser ?

Utilisez uniquement le câble fourni avec l'appareil ou un câble de rechange fourni par le service après-vente. La longueur maximale autorisée est de 2,20 m.

Puis-je installer la table de cuisson au-dessus d'un tiroir ?

Oui, à condition que la distance entre la surface du plan de travail et la partie supérieure du tiroir soit d'au moins 70 mm pour assurer une bonne ventilation.

Comment démonter la table de cuisson ?

Coupez d'abord l'alimentation électrique. Retirez le joint en silicone à l'aide d'un outil approprié, puis poussez doucement la table par le bas. Ne faites pas levier avec des outils.

Faut-il un plan de travail spécial pour l'encastrement ?

Le plan de travail doit être résistant à la chaleur (90°C minimum), stable et capable de supporter une charge d'environ 60 kg. Scellez les bords de coupe pour éviter l'humidité.

Où trouver des pièces détachées pour le modèle T46PD53X2 ?

Les pièces détachées sont disponibles auprès du service après-vente Neff ou chez les revendeurs agréés. Consultez le site officiel pour les références.

MODE D'EMPLOI T46PD53X2 NEFF

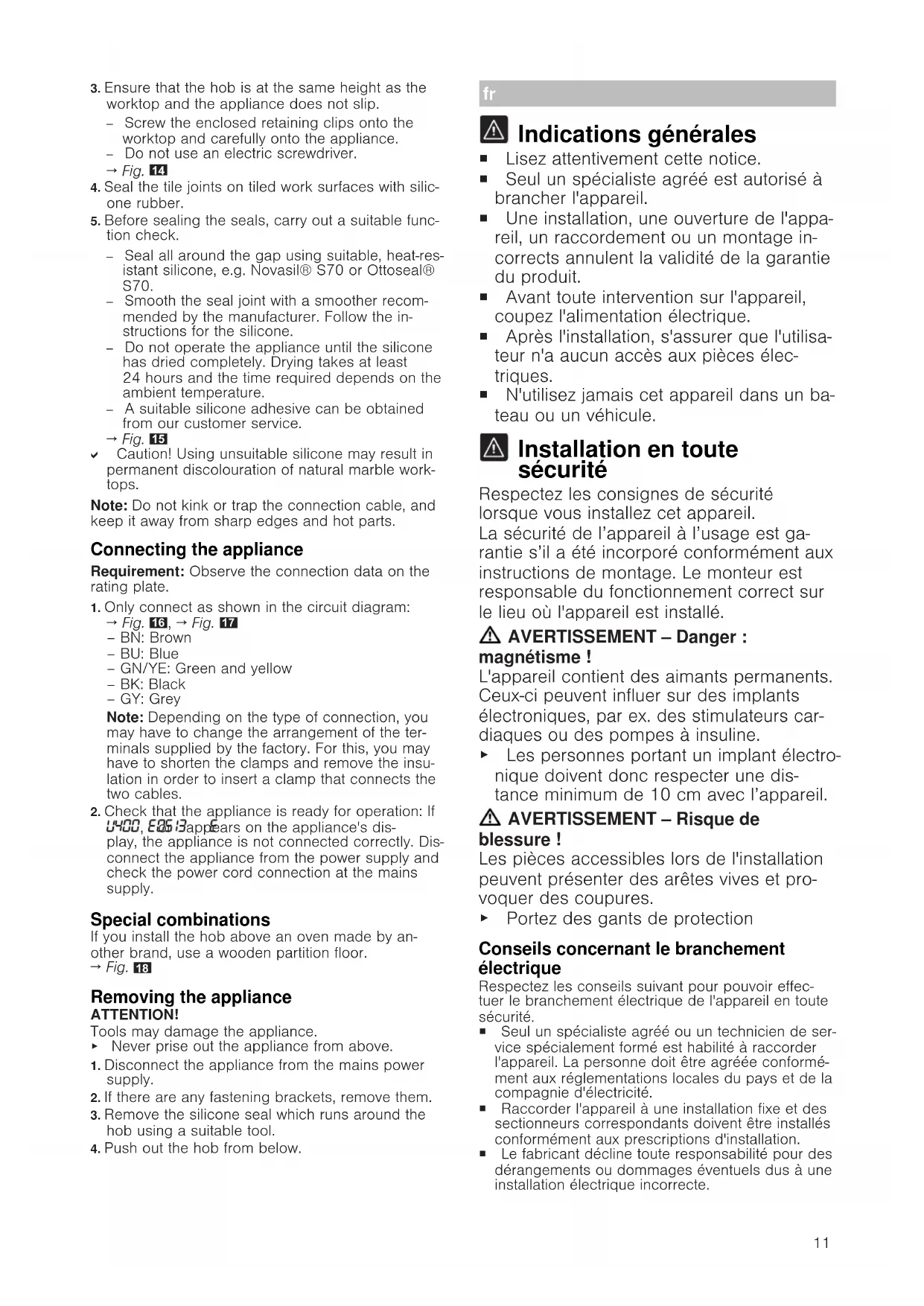

Lisez attentivement cette notice. - Seul un spécialiste agréé est autorisé à brancher l'appareil. - Une installation, une ouverture de l'appareil, un raccordement ou un montage incorrects annulent la validité de la garantie du produit. - Avant toute intervention sur l'appareil, coupez l'alimentation électrique. - Après l'installation, s'assurer que l'utilisateur n'a aucun accès aux pièces électriques. N'utilisez jamais cet appareil dans un bateau ou un véhicule.

Installation en toute sécurité

Respectez les consignes de sécurité lorsque vous installez cet appareil.

La sécurité de l'appareil à l'utilisation est garantie s'il a été incorporé conformément aux instructions de montage. Le monteur est responsable du fonctionnement correct sur le lieu où l'appareil est installé.

AVERTISSEMENT - Danger : magnétisme !

L'appareil contient des aimants permanents. Ceux-ci peuvent influer sur des implants électroniques, par ex. des stimulateurs cardiaques ou des pompes à insuline.

Les personnes portant un implant électronique doivent donc respecter une distance minimum de 10 cm avec l'appareil.

AVERTISSEMENT - Risque de blessure !

Les pièces accessibles lors de l'installation peuvent présenter des arêtes vives et provoquer des coupures.

• Portez des gants de protection.

Conseils concernant le branchement électrique

Respectez les conseils suivants pour pouvoir effectuer le branchement électrique de l'appareil en toute sécurité.

• Seul un spécialiste agréé ou un technicien de service spécifique formé est habilité à raccorder l'appareil. La personne doit être agréée conformément aux réglementations locales du pays et de la compagnie d'électricité.
• Raccorder l'appareil à une installation fixe et des sectionneurs correspondants doivent être installés conformément aux prescriptions d'installation.
• Le fabricant décline toute responsabilité pour des dérangements ou dommages éventuels dus à une installation électrique incorrecte.

Type de connexion

• Cet appareil est conforme à la classe de protection 1. Par conséquent, utiliser l'appareil uniquement avec une prise à conducteur de protection.

Cordon d'alimentation

Le cordon d'alimentation peut être raccordé à la prise de raccordement de la table de cuisson ou être joint à l'appareil.

• Vous trouverez les valeurs de raccordement requises sur la plaque signalétique et sur le schéma de raccordement. Utiliser uniquement le câble de raccordement fourni avec l'appareil ou fourni par le service après-vente. Si vous avez besoin d'un câble plus long, contactez le service après-vente. Des cordons d'alimentation secteur jusqu'à 2,20 m de longueur sont disponibles.

Conseils concernant les meubles d'encastrement

• Vous pouvez installer la table à induction uniquement via des tiroirs ou des jours à ventilation forcée. Ne pas installer de réfrigérateur, de lave-vaisselle, de four non ventilé ou de lave-linge sous la table de cuisson. S'assurer que les meubles d'encastrement résistent à la chaleur jusqu'à au moins 90 °C.

Plan de travail

Respecter les recommandations du fabricant du plan de travail.

• À plat, à l'horizontale, stable. Le plan de travail dans lequel vous intégrez l'appareil doit pouvoir supporter une charge d'environ 60 kg. Pour des plans de travail minces, utiliser un matériel de renforcement résistant à la chaleur et à l'humidité.
• Vérifier la planéité de la table de cuisson une fois qu'elle est montée.
• Vous pouvez intégrer l'appareil dans les plans de travail résistant aux températures élevées et étanches suivants :

Plans de travail en marbre, pierre naturelle. Plans de travail en matière plastique. Plans de travail en bois massif, uniquement avec l'accord du fabricant du plan de travail, sceller les bords de coupe. - D'autres plans de travail, uniquement avec l'accord du fabricant du plan de travail.

• Pour aligner l'appareil, ne pas utiliser de supports à des points individuels.
• Les travaux de découpage sur le plan de travail doivent être effectués par une entreprise spécialisée conformément au croquis de montage. Les arêtes de coupe doivent être propres et précises car le bord est visible sur la surface. Nettoyer et dégraisser les arêtes de coupe à l'aide d'un détergent adapté.

Hotte

La distance entre la hotte et la table de cuisson doit être au moins égale à la distance indiquée dans les instructions de montage de la hotte.

Préparation des meubles d'encastrement

1. Marquer la découpe des meubles selon le croquis de montage.
2. Veiller à ce que l'angle du chant de la découpe par rapport au plan de travail soit de 90°. → Fig. 1
3. Éliminer les copeaux après les travaux de découpe.
4. Sceller les chants de découpe de façon thermostable.

Ventilation

Afin de garantir un fonctionnement correct de l'appareil, la table de cuisson doit être suffisamment ventilée. La ventilation dans la partie inférieure de l'appareil requiert une amenée d'air frais suffisante. Par conséquent, adapter si nécessaire le mobilier à cette fin.

1. Respecter une distance minimale entre l'arrière du meuble et la paroi de la cuisine.

→ Fig. 2

1. Dégager une ouverture en haut à l'arrière du meuble.

1. Si la distance minimale de 20 m n'est pas respectée à l'arrière du meuble, faire une ouverture au fond.

1. Ne pas fermer le socle inférieur de façon hermétique.

Remarque : si vous montez l'appareil dans un lot de cuisson ou à un autre emplacement non décrit, veillez à une ventilation ajustée de la table de cuisson.

Montage au-dessus d'un tiroir

• Afin d'assurer une bonne ventilation, la distance entre la surface du plan de travail et la partie supérieure du tiroir doit être de 70 mm.

Montage au-dessus d'un four

Pour garantir une bonne ventilation, la distance entre la partie supérieure du plan de travail et la surface de la façade du four doit être de 30 mm et la distance minimale entre le four et la table de cuisson doit être de 5 mm. Consultez les instructions de montage du four si vous devez agrandir la distance entre la table de cuisson et le four.

Poser le cordon d'alimentation dans la prise de raccordement

Condition : pour les appareils sans bloc secteur prémonté.

1. Retourner la table de cuisson et placer un chiffon ou une autre surface sur le fond de l'emballage pour éviter toute rayure.
2. Soulever le chapeau de la prise de raccordement à l'aide d'un tournevis.
3. Desserrer la vis de fixation et soulever le collier de serrage à l'aide d'un tournevis.
4. Effectuer le raccordement à la prise de raccordement uniquement conformément à la figure :

→ Fig. 10 - BN : marron - BU : bleu - GN/YE : jaune et vert - BK : noir - GY : gris

Remarque : Lorsque vous effectuez le raccordement selon le schéma de raccordement 2L/2N, il convient de modifier la disposition des ponts de façon correspondante au schéma de raccordement.

1. Après le raccordement du câble, serrer les vis de la prise de raccordement correctement.
2. Fixer le cordon d'alimentation avec le collier de serrage et serrer les vis de fixation.

→ Fig. 11

1. Placer les câbles dans la partie centrale de la prise de raccordement. Fermer le chapeau de la prise de raccordement.
2. Si le cordon d'alimentation interfère avec le tiroir, fixer le câble à la partie inférieure de la table de cuisson à l'aide du serre-câble joint.

→ Fig. 12

Mise en place de la table de cuisson

1. Placer le ruban adhésif sur la tranche du plan de travail.

→Fig.13

1. Introduire la table de cuisson dans la découpe.
2. Veillez à ce que la table de cuisson soit à la même hauteur que le plan de travail et à ce que l'appareil ne glisse pas.
3. Vissez les attaches de retenue fournies sur le plan de travail et avec précaution sur l'appareil.
4. N'utilisez pas de tournevis électrique. → Fig. 14
5. En cas de plans de travail carrelés, étanchéifiez les joints du carrelage avec un joint en silicone.
6. Avant de sceller les joints, effectuez un test fonctionnel correspondant.
7. Scellez l'interstice tout autour à l'aide d'un silicone approprié et résistant à la chaleur, par exemple Novasil® S70 ou Ottoseal® S70.
8. Lisser le joint à l'aide d'un agent lissant recommandé par le fabricant. Respecter les conseils relatifs au silicone.
9. Faire fonctionner l'appareil uniquement lorsque le silicone est entièrement sec. Le séchage dure au moins 24 heures et la durée dépend de la température ambiante.
10. Vous pouvez vous procurer une colle silicone appropriée auprès de notre service client. → Fig. 15

Attention ! L'utilisation de silicone non approprié peut entraîner des décolorations durables sur les plans de travail en marbre naturel.

Remarque : Ne pas plier ou coincer le câble de raccordement et l'éloigner d'arêtes coupantes et d'éléments chauds.

Branchement de l'appareil

Condition : Respecter les valeurs de raccordement figurant sur la plaque signalétique.

1. Procéder au raccordement uniquement selon le schéma de raccordement :

→ Fig. 16, → Fig. 17 - BN : marron - BU : bleu - GN/YE : jaune et vert - BK : noir

• GY : gris. Remarque : Selon le type de raccordement, vous devez éventuellement modifier les bornes fournies par l'usine. Pour ce faire, vous devez éventuellement raccourcir les bornes et enlever la matière isolante pour utiliser une borne reliant deux câbles.
• Vérifier l'état de fonctionnement : si l'affichage de l'appareil ne paraît pas, cela signifie qu'il n'est pas correctement raccordé. Débrancher l'appareil de l'alimentation secteur et vérifier le branchement du câble d'alimentation au réseau électrique.

Combinaisons spéciales

Si vous installez la table de cuisson au-dessus d'un four d'une autre marque, utilisez un plateau vapeur en bois.

→ Fig. 18

Démonter l'appareil

ATTENTION !

Les outils risquent d'endommager l'appareil.

• Ne jamais extraire l'appareil en faisant levier.
• Débrancher l'appareil du réseau électrique.
• Le cas échéant, retirez les ancrages de fixation.
• Retirez le joint en silicone le long de la table de cuisson à l'aide d'un outil approprié.
• Faire basculer la table de cuisson en la poussant par le bas.
