BEDIENUNGSANLEITUNG T46PD53X2 NEFF

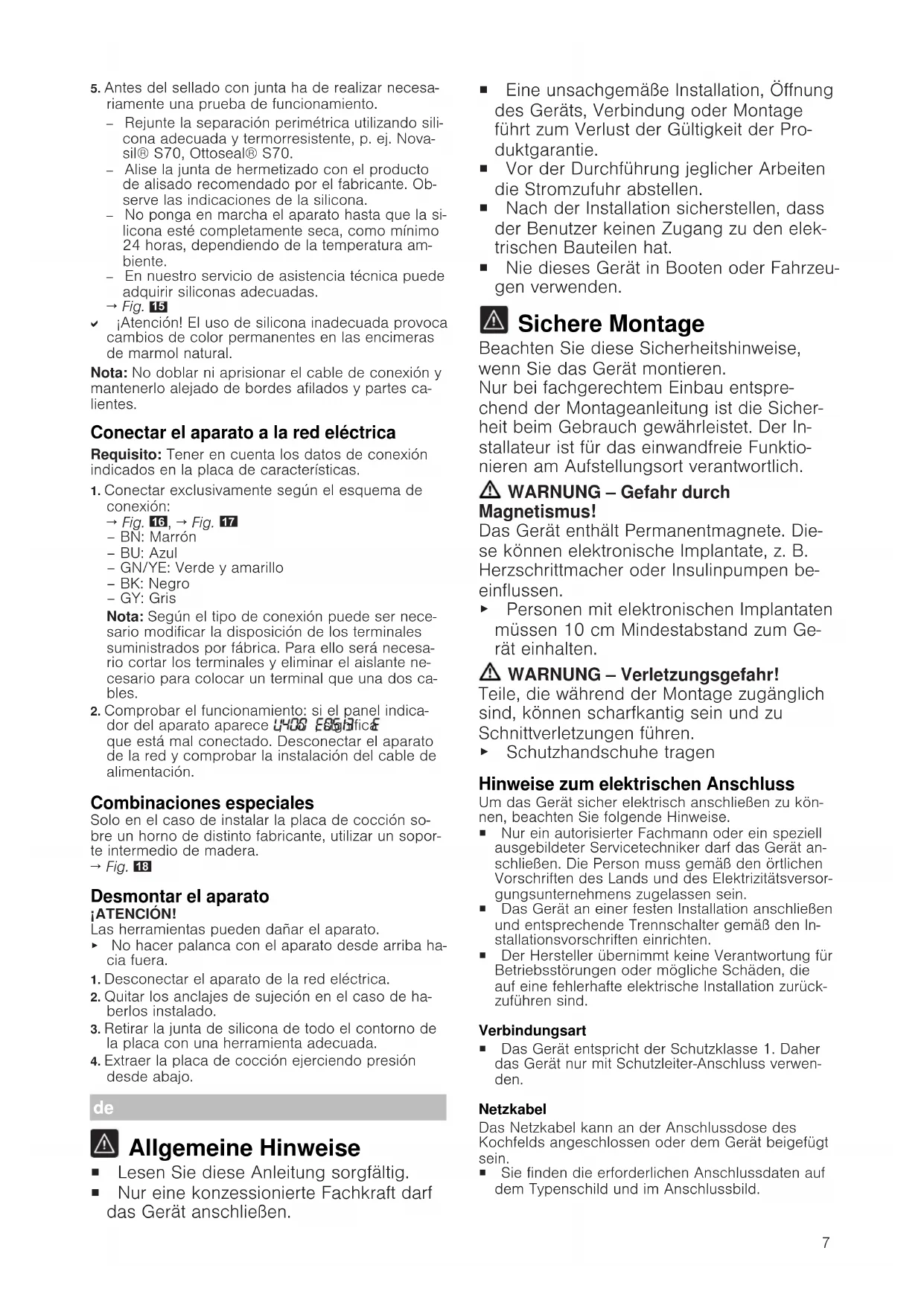

Allgemeine Hinweise ¡ Lesen Sie diese Anleitung sorgfältig. ¡ Nur eine konzessionierte Fachkraft darf das Gerät anschließen. ¡ Eine unsachgemäße Installation, Öffnung des Geräts, Verbindung oder Montage führt zum Verlust der Gültigkeit der Pro- duktgarantie. ¡ Vor der Durchführung jeglicher Arbeiten die Stromzufuhr abstellen. ¡ Nach der Installation sicherstellen, dass der Benutzer keinen Zugang zu den elek- trischen Bauteilen hat. ¡ Nie dieses Gerät in Booten oder Fahrzeu- gen verwenden. Sichere Montage Beachten Sie diese Sicherheitshinweise, wenn Sie das Gerät montieren. Nur bei fachgerechtem Einbau entspre- chend der Montageanleitung ist die Sicher- heit beim Gebrauch gewährleistet. Der In- stallateur ist für das einwandfreie Funktio- nieren am Aufstellungsort verantwortlich. WARNUNG‒Gefahr durch Magnetismus! Das Gerät enthält Permanentmagnete. Die- se können elektronische Implantate, z.B. Herzschrittmacher oder Insulinpumpen be- einflussen. ▶ Personen mit elektronischen Implantaten müssen 10cm Mindestabstand zum Ge- rät einhalten. WARNUNG‒Verletzungsgefahr! Teile, die während der Montage zugänglich sind, können scharfkantig sein und zu Schnittverletzungen führen. ▶ Schutzhandschuhe tragen Hinweise zum elektrischen Anschluss Um das Gerät sicher elektrisch anschließen zu kön- nen, beachten Sie folgende Hinweise. ¡ Nur ein autorisierter Fachmann oder ein speziell ausgebildeter Servicetechniker darf das Gerät an- schließen. Die Person muss gemäß den örtlichen Vorschriften des Lands und des Elektrizitätsversor- gungsunternehmens zugelassen sein. ¡ Das Gerät an einer festen Installation anschließen und entsprechende Trennschalter gemäß den In- stallationsvorschriften einrichten. ¡ Der Hersteller übernimmt keine Verantwortung für Betriebsstörungen oder mögliche Schäden, die auf eine fehlerhafte elektrische Installation zurück- zuführen sind. Verbindungsart ¡ Das Gerät entspricht der Schutzklasse 1. Daher das Gerät nur mit Schutzleiter-Anschluss verwen- den. Netzkabel Das Netzkabel kann an der Anschlussdose des Kochfelds angeschlossen oder dem Gerät beigefügt sein. ¡ Sie finden die erforderlichen Anschlussdaten auf dem Typenschild und im Anschlussbild.8 ¡ Nur das Anschlusskabel verwenden, das mit dem Gerät mitgeliefert oder vom Kundendienst geliefert ist. Falls Sie ein längeres Kabel benötigen, den Kundendienst kontaktieren. Anschlussleitungen bis zu 2,20m Länge sind verfügbar. Hinweise zu Einbaumöbeln ¡ Sie können das Induktionskochfeld nur über Schubladen oder Backöfen mit Gebläselüftung in- stallieren. Keine Kühlschränke, Geschirrspüler, un- belüftete Backöfen oder Waschmaschinen unter dem Kochfeld installieren. ¡ Sicherstellen, dass das Einbaumöbel mindestens bis 90°C hitzebeständig ist. Arbeitsplatte Die Empfehlungen des Arbeitsplattenherstellers be- achten. ¡ Eben, waagrecht, stabil. ¡ Die Arbeitsplatte, in die Sie das Gerät einbauen, muss Belastungen von ca. 60kg standhalten. ¡ Bei dünnen Arbeitsplatten ein hitzebeständiges und feuchtigkeitsbeständiges Verstärkungsmateri- al verwenden. ¡ Die Ebenheit des Kochfelds erst überprüfen, wenn es eingebaut ist. ¡ Sie können das Gerät in folgende temperaturbe- ständige und wasserdichte Arbeitsplatten einbau- en: – Arbeitsplatten aus Marmor, Naturstein. – Arbeitsplatten aus Kunststoff. – Arbeitsplatten aus Massivholz nur in Abstim- mung mit dem Hersteller der Arbeitsplatte, Aus- schnittkanten versiegeln. – Bei anderen Arbeitsplatten nur mit Zustimmung des Herstellers der Arbeitsplatte. ¡ Um das Gerät zu nivellieren, keine Stützen an ein- zelnen Stellen verwenden. ¡ Die Ausschnittarbeiten an der Arbeitsplatte muss ein Fachbetrieb gemäß Einbauskizze vornehmen. Die Schnittkante muss sauber und präzise sein, da sie auf der Oberfläche sichtbar ist. Die Schnitt- kanten mit einem entsprechenden Reinigungsmit- tel säubern und entfetten. Dunstabzugshaube ¡ Der Abstand zwischen der Dunstabzugshaube und dem Kochfeld muss mindestens dem Ab- stand entsprechen, der in der Montageanleitung für die Dunstabzugshaube angegeben ist. Vorbereitung der Einbaumöbel

1. Den Möbelausschnitt gemäß der Einbauskizze an-

zeichnen. ‒ Sicherstellen, dass der Winkel der Schnittfläche zur Arbeitsplatte 90° beträgt.

2. Nach den Ausschnittarbeiten die Späne entfer-

3. Die Schnittflächen hitzebeständig versiegeln.

Lüftung Um eine korrekte Funktion des Geräts zu garantie- ren, muss das Kochfeld angemessen belüftet sein. Die Lüftung im unteren Bereich des Geräts benötigt eine ausreichende Frischluftzufuhr. Deshalb bei Be- darf die Möbel zu diesem Zweck anpassen.

1. Einen Mindestabstand zwischen Möbelrückseite

und Küchenwand einhalten.

2. Eine Öffnung oben an der Rückseite des Möbels

3. Falls der Mindestabstand von 20mm an der

Rückseite des Möbels nicht gegeben ist, an der Unterseite eine Öffnung anlegen.

4. Den unteren Sockel nicht hermetisch abschließen.

Hinweis:Wenn Sie das Gerät in einer Kochinsel oder an einem anderen, nicht beschriebenen Platz einbauen, eine angemessene Belüftung des Koch- felds sicherstellen. Einbau über Schublade ¡ Um eine gute Lüftung zu gewährleisten, muss der Abstand zwischen der Oberfläche der Arbeitsplat- te und dem oberen Bereich der Schublade 70mm betragen.

Einbau über Backofen ¡ Um eine gute Belüftung zu gewährleisten, muss der Abstand zwischen der Oberseite der Arbeits- platte und der Oberfläche der Backofenfront 30mm und der Mindestabstand zwischen Back- ofen und Kochfeld 5 mm betragen. ¡ In der Montageanleitung für den Backofen nach- schlagen, falls Sie den Abstand zwischen Koch- feld und Backofen vergrößern müssen.

Netzkabel in die Anschlussdose verlegen Voraussetzung:Bei Geräten ohne ein vormontiertes Netzteil.

1. Das Kochfeld umdrehen und auf dem Boden der

Verpackung, einem Tuch oder einer anderen Oberfläche ablegen, um Kratzer zu vermeiden.

2. Den Deckel der Anschlussdose mithilfe eines

Schraubenziehers anheben.

3. Die Befestigungsschraube lösen und die

Schlauchschelle mithilfe eines Schraubenziehers anheben.

4. Nur gemäß Abbildung an der Anschlussdose an-

– BN: Braun – BU: Blau – GN/YE: Gelb und Grün – BK: Schwarz – GY: Grau Hinweis:Wenn Sie den Anschluss gemäß dem Anschlussdiagramm 2L/2N vornehmen, die An- ordnung der Brücken dem Diagramm entspre- chend ändern.

5. Nach dem Kabelanschluss die Schrauben an der

Anschlussdose ordnungsgemäß festziehen.

6. Das Netzkabel mit der Schlauchschelle befestigen

und die Befestigungsschraube festziehen.

7. Die Kabel in den mittleren Bereich der Anschluss-

dose verlegen. Den Deckel der Anschlussdose schließen.

8. Wenn das Netzkabel mit der Schublade interfe-

riert, das Kabel mit dem beigefügten Kabelbinder an der Unterseite des Kochfelds befestigen.

1. Das Klebeband auf dem Absatz der Arbeitsplatte

2. Das Kochfeld in den Ausschnitt einsetzen.9

3. Darauf achten, dass das Kochfeld auf derselben

Höhe wie die Arbeitsplatte ist und das Gerät nicht verrutscht. ‒ Die mitgelieferten Halteklammern an der Ar- beitsplatte und vorsichtig am Gerät festschrau- ben. ‒ Keine elektrischen Schraubenzieher verwenden.

4. Bei gefliesten Arbeitsplatten die Fliesenfugen mit

Silikonkautschuk abdichten.

5. Vor dem Versiegeln der Dichtungen einen entspre-

chenden Funktionstest durchführen. ‒ Den Spalt ringsum mit geeignetem und hitzebe- ständigem Silikon versiegeln, z. B. mit Novasil® S70, Ottoseal® S70. ‒ Die Dichtfuge mit dem vom Hersteller empfohle- nen Glättmittel glatt streichen. Die Hinweise zum Silikon beachten. ‒ Das Gerät erst in Betrieb nehmen, wenn das Si- likon vollständig getrocknet ist. Das Trocknen dauert mindestens 24Stunden und die Dauer ist abhängig von der Umgebungstemperatur. ‒ Sie können einen geeigneten Silikonkleber über unseren Kundendienst beziehen.

a Vorsicht! Durch die Verwendung von ungeeigne- tem Silikon können dauerhafte Farbveränderungen auf Arbeitsplatten aus Naturmarmor entstehen. Hinweis:Das Anschlusskabel nicht knicken oder einklemmen und von scharfen Kanten und heißen Teilen fernhalten. Gerät anschließen Voraussetzung:Die Anschlussdaten auf dem Typen- schild beachten.

1. Nur gemäß Anschlussdiagramm anschließen:

– BN: Braun – BU: Blau – GN/YE: Gelb und Grün – BK: Schwarz – GY: Grau Hinweis:Je nach Anschlussart müssen Sie even- tuell die Anordnung der vom Werk gelieferten Klemmen verändern. Dafür müssen Sie eventuell die Klemmen kürzen und die Isolierung entfernen, um eine Klemme einzusetzen, die zwei Kabel ver- bindet.

2. Betriebsbereitschaft prüfen: Wenn in der Anzeige

des Geräts , oder erscheint, ist es nicht richtig angeschlossen. Das Gerät von der Stromversorgung trennen und den Anschluss des Stromkabels an das Stromnetz prüfen. Spezielle Kombinationen Wenn Sie das Kochfeld über einem Backofen einer anderen Marke einbauen, einen Zwischenboden aus Holz verwenden.

Gerät demontieren ACHTUNG! Werkzeuge können das Gerät beschädigen. ▶ Nie das Gerät von oben heraushebeln.

1. Das Gerät vom Stromnetz trennen.

2. Falls vorhanden, die Befestigungsverankerungen

3. Die umlaufende Silikondichtung entlang des Koch-

felds mit einem geeigneten Werkzeug entfernen.

4. Das Kochfeld von unten herausdrücken.
