Marque	Torgoen
Modèle	T16CFIP45RB
Type de produit	Montre chronographe à quartz
Mouvement	Quartz (G10.211, G10.212, T16-5030.D/T22/T35 selon variante)
Boîtier	Acier inoxydable, diamètre environ 45 mm
Bracelet	Cuir ou acier selon version (non spécifié précisément)
Verre	Minéral (non spécifié, estimation courante)
Étanchéité	Non spécifiée, résiste aux éclaboussures (estimation)
Fonctions principales	Affichage de l’heure, date, chronographe (mesure des temps intermédiaires et totalisation)
Chronographe	Start/Stop/Remise à zéro, temps intermédiaires, addition, avec compteurs 60s, 30mn, 12h
Réglage de l'heure	Couronne en position III, arrêt sur seconde
Correction rapide de la date	Couronne en position II, rotation sens inverse (T33) ou sens horaire (autres)
Remise à zéro des compteurs	Poussoir B (ou A selon fonction)
Ajustage des aiguilles du chronographe	Couronne position III, appuyer simultanément A+B ≥2s, correction pas à pas ou continue
Source d'énergie	Pile (bouton, type non précisé)
Changement de pile	Nécessite réglage de la date et de l’heure après remplacement
Dimensions	Environ 45 mm de diamètre, épaisseur 12 mm (estimation)
Poids	Environ 100 g (estimation)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec, éviter l’eau et les chocs
Précautions	Ne pas utiliser les poussoirs sous l’eau, éviter les champs magnétiques
Réparabilité	Pièces détachées et service en horlogerie spécialisée
Nombre de pages de la notice	13 pages

FOIRE AUX QUESTIONS - T16CFIP45RB Torgoen

Comment régler l'heure sur ma montre Torgoen T16CFIP45RB ?

Tirez la couronne en position III (l'aiguille des secondes s'arrête). Tournez la couronne pour afficher l'heure désirée (ex: 08:45). Repoussez la couronne en position I. Pour une synchronisation à la seconde près, tirez la couronne lorsque l'aiguille des secondes est à 60, puis repoussez-la au moment exact.

Comment régler la date rapidement ?

Tirez la couronne en position II (la montre continue de fonctionner). Tournez la couronne dans le sens horaire (ou antihoraire pour le modèle T33) jusqu'à ce que la date souhaitée apparaisse. Repoussez la couronne en position I. Évitez de régler la date entre 21h et 24h, période d'entraînement du calendrier.

Comment utiliser le chronographe en mode de base (Start/Stop/Remise à zéro) ?

Appuyez sur le poussoir A pour démarrer le chronométrage. Appuyez à nouveau sur A pour l'arrêter. Lisez les compteurs (heures, minutes, secondes). Appuyez sur le poussoir B pour remettre les aiguilles à zéro.

Comment effectuer un chronométrage avec totalisation (addition) ?

1. Appuyez sur A (Start). 2. Appuyez sur A (Stop) – un temps partiel s'affiche. 3. Appuyez sur A (Restart) pour relancer. 4. Appuyez sur A (Stop) pour afficher le temps total cumulé. 5. Appuyez sur B pour remettre à zéro. Vous pouvez répéter les étapes 1-4 pour additionner plusieurs temps.

Comment mesurer un temps intermédiaire (split time) ?

1. Appuyez sur A (Start). 2. Appuyez sur B pour afficher un temps intermédiaire (les aiguilles s'arrêtent mais le chronométrage continue en arrière-plan). 3. Appuyez à nouveau sur B pour rattraper le temps réel (les aiguilles tournent rapidement). 4. Appuyez sur A (Stop) pour lire le temps final. 5. Appuyez sur B pour remettre à zéro.

Que faire si les aiguilles du chronographe ne sont pas à zéro ?

Tirez la couronne en position III (les aiguilles viennent en position zéro, correcte ou non). Appuyez simultanément sur les poussoirs A et B pendant au moins 2 secondes pour entrer en mode correction. Utilisez A pour ajuster l'aiguille des secondes (pas à pas ou continu), puis B pour passer à l'aiguille des heures, puis celle des minutes. Une fois terminé, repoussez la couronne en position I.

Comment changer la pile de ma montre Torgoen ?

Le changement de pile doit être effectué par un horloger professionnel. Après remplacement, suivez la procédure de réglage de la date et de l'heure (voir notice pages 59-61). Tirez la couronne en position II, réglez la veille de la date, puis en position III réglez la date et l'heure actuelles en respectant le cycle de 24h.

Quelle est la signification des positions de la couronne ?

Position I (poussée) : position normale, montre en marche. Position II (tirée d'un cran) : correction rapide de la date. Position III (tirée de deux crans) : réglage de l'heure avec arrêt de la seconde. Sur certains modèles, la position II peut aussi servir au réglage de la date pour les calibres T33.

Comment nettoyer et entretenir ma montre ?

Utilisez un chiffon doux et sec pour nettoyer le boîtier, le verre et le bracelet. Évitez tout contact avec l'eau, les produits chimiques et les champs magnétiques. Ne pas actionner les poussoirs sous l'eau. Pour un entretien approfondi, confiez la montre à un horloger.

Ma montre indique une heure erronée après un arrêt prolongé, que faire ?

Si la montre s'est arrêtée, il suffit de la remettre à l'heure. Si la pile est épuisée, remplacez-la puis réglez la date et l'heure comme décrit dans la notice (pages 59-61). Vérifiez également que le remontage n'est pas nécessaire (votre montre est à quartz, pas mécanique).

MODE D'EMPLOI T16CFIP45RB Torgoen

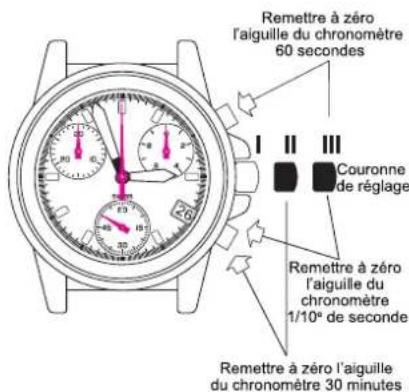

Couronne de réglage en position II ou III (G10.211)

P.42

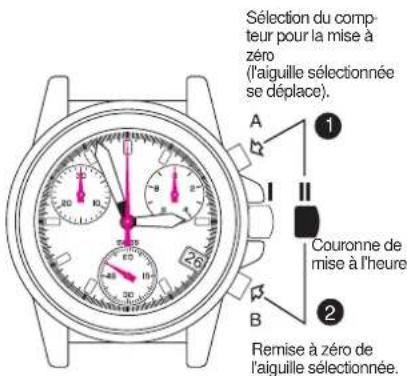

MISE A ZERO DES COMTEURS

Couronne en position II

(G10.212)

P.43

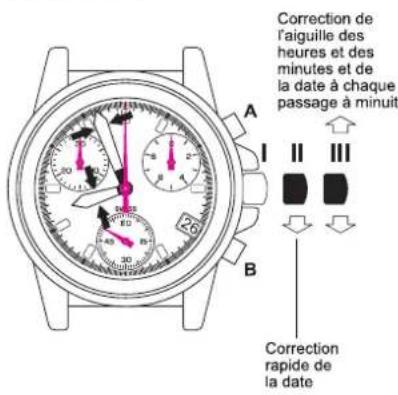

MODE DE CORRECTION

Réglage de l'heure
Correction de la date

Note:

Couronne de réglage en position III: ARRÉT SUR SECONDE

P.44

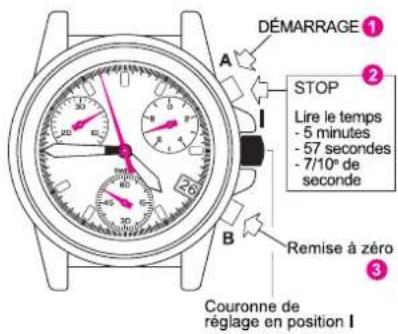

MODE DE CHRONOMÉTRAGE

Fonction de chronométrage simplifiée

ordre des fonctions

ATTENTION

Avant de commencer le chronométrage, remettre les aiguilles du chronopagre dans leur position d'origine Si nécessaire, voir le paragraphe REMISE A ZERO DES CHRONOMÉTRES.

P.45

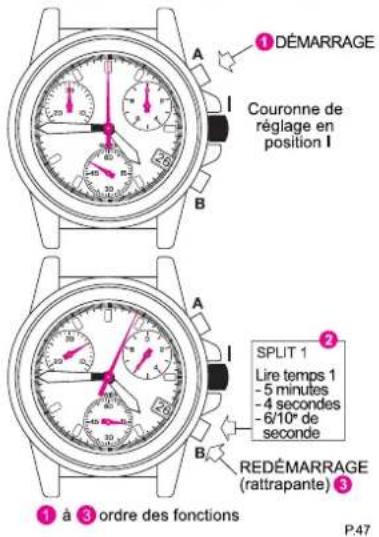

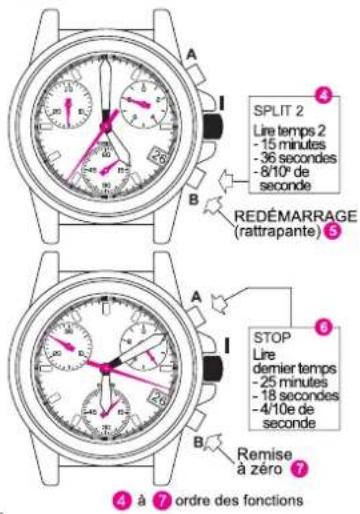

MODE DE CHRONOMÉTRAGE

SPLIT-TIME ou fonction HEURES INTERMÉDIAIRES

Compteur des minutes

MODE DE CHRONOMÉTRAGE

SPLIT-TIME ou fonction HEURES INTERMÉDIAIRES (suite et fin)

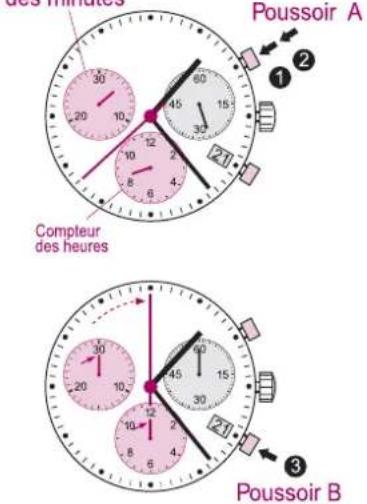

Chronogr aphe: fonction de base (Start / Stop / remise à zéro)

Example:

1 Start: Appuyer sur le pouvoir A.

Stop: Pour interrompè le chronométrage, appuyer à nouveau sur le pouvoir A et liée les 3 compteurs du chronographe: 1h, 20mn, 10 s

Mise a zero:

Appuyer sur le pouvoir B. (Les 3 aiguilles du chronopaghe sont remises à zéro.)

MODE DE CHRONOMÉTRAGE

Fonction ADDITION

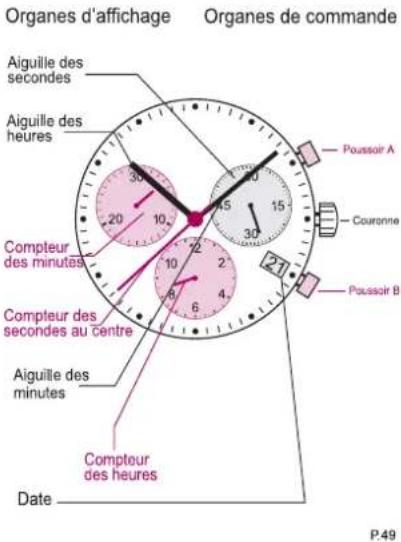

INSTRUCTIONS DE RÉGLAGE POUR (T16-5030.D/T22/T35)

P.50

P.51

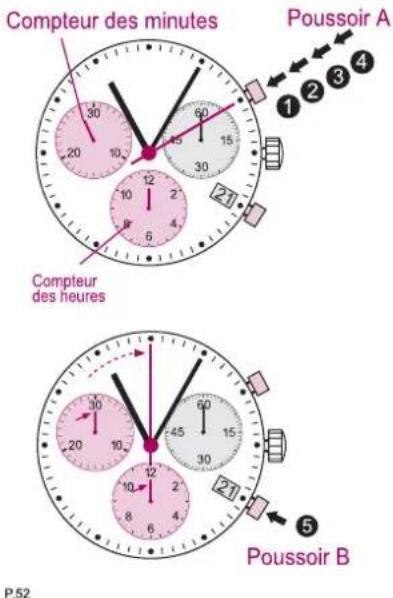

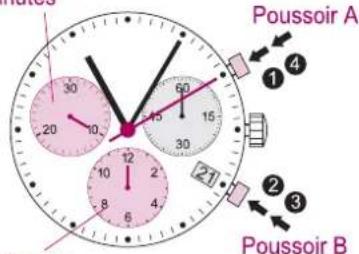

Chronographé: Chronométrage avec totalisation

Example:

1 Start: (Faire demarrer le chronométrege)
Stop: (P.ex, 15mn 5 s après )

Restart: (Relancer le chronométrage)

$$ = 2 8 \mathrm {m n} 1 0 \mathrm {s} $$

4* Stop: (P.ex.13 mn 5 s après ③)
(Le temps de chronométrage total est indiqué)

Mise a zéro:

Les 3 aiguilles du chronopaghe sont remis à zéro.

Nota

• Le chronométrage avec totalisation peut se poursuivre après 4. Appuyer pour cela sura A

(Restart/ Stop, Restart / Stop,...)

P.53

Compteur des minutes

Compteur des heures

Chronographer: Chronométragedes temps intermédiaires

Example:

1 Start: (Faire démar rer le chronométrage)
2 Affichage du temps intermediaire: P.ex.10mn 10 s (le chronométrage continue à l'arrête-plan)
Rattrapage du temps chronométré: (Les 3 aiguilles du chronographe rattrapent à grande vitesse le temps de chronométrage qui s'est écoulé.)
4 Stop: (Le temps final est affché)
5 Mise a zéro: Les 3 aiguilles du chronopaghe sont remis a zéro.

Nota

D'autres temps intermédiaires peuvent etre chronométrés après 3. Appuyer pour cela le poussoir B (affichage du temps intermédiaire/ rattrapage du temps chronométré, ...)

P.55

Compteur des heures

P.56

Ajustage des aiguilles du chronographe en position zéro

Exemple: Une ou plusieurs des aiguilles du chronographe ne sont pas en position zéro correcte et doivent être ajustées (p. ex. après un changement de pile).

Tirer la couronne en position III (les 3 aiguilles du chronographe viennent à leur position zéro, correcte ou incorrecte).
2 Appuyer simultanement pendant au moins 2 secondes sur les poussoirs A et B (l'aiguille du compteur des secondes au centre tourne de 360^ le mode correction est activé).

P.57

↓

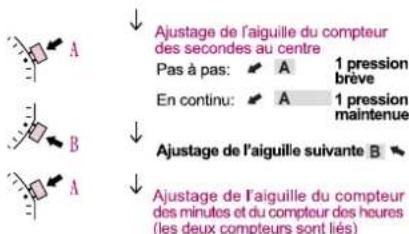

Ajustade de la iguille du compteur des secondes au centre
Pas a pas: A 1 pression brève
En continu: A 1 pression maintenance

Ajustage de laiguilie suivante B Ajustage de laiguilie du compteur des heures (pos.6 h)
Pas a pas: A 1 pression brve En continu: A 1 pression maintainue Aajustage de laiguelle suivante B

Ajustage de aiguilde du compteur des minutes (pos.9 h) Pas apas: A 1 pressiOn brVe En continu: A 1 pressiOn maintainue

Reposuer la couronne en position! Fin de l'ajustage des aiguilles du chronographer (possible à tout moment).

P.58

Réglage de l'heure

Tirer la couronne en position III (faigille des secondes s'mobilise).
Touner la couronne jusqu'à ce que l'heure actuelle 08:45 soit indiquée.

3 Repousser la couronne en pos. I

Nota

Pour régler l'heure « à la seconde après», 1 doit être tirée lorsqu'la iguille des secondes est en position «60» (1). Àprouv avoir reglé « aiguille des heures et des minutes, 3 doit être repoussée en pos. I à la seconde après.

Correction rapide de la date

Tirer la couronne en pos.il (la montre continue de fonctionner).
2 Tourner la couronne jusqu'à ce que la date actuelleappeaissée.

3 Repousser la couronne en pos. I

Nota

Pendant la phase d'entrainement du calendrier de 21h-24h, il faut regler date sur le jour suivant.

P.60

Réglage de la date et de l'heure après un changement de pile

Exempl.
- Date /heure indiquee par la montre; - Date/heure actuelle:

[17]/1:25AM4/8:30PM

1 Tirer la couronne en pos. Il(la montre continue de fonctionner).

Tourner la couronne jusqu'à ce que la veille de la date actuelle apparaisse 3.

P.59

P.61

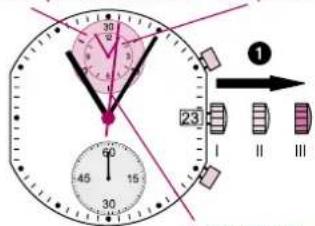

Tirer la couronne en position III (laigille des secondes s'immobilise).

- Tourner la couronne jusqu'à ce que la date actuelle aappaissée.
密 *Continuer de tourner la couronne jusqu'à ce que l'heure actuelle 20:30 soit affichée.
6 Repousser la couronne en position I.

Note

Pour le réglage de l'Heure « à la seconde après», voir notamment au chapitre « réglage de l'Heure».
** Respectier le rythme de 24 heures.

P.62

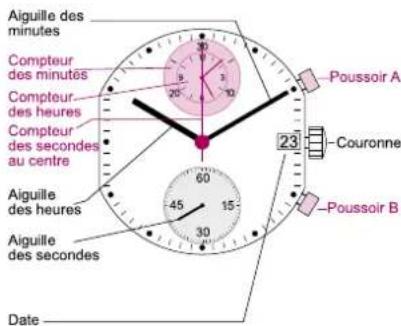

Description des organes d'affichage et de commande (T33)

Organes d'affichage Organes de commande

Réglage de l'heure

- Térir la couronne en position III (l'aiguille des secondes s'immobilisés).

Tourn la couronne jusqu'à ce que l'heure actuelle 08:45 soit indiquée.
3* Repousser la couronne en pos. I

Nota

• Pour régler l'heure « à la seconde exacte», 1 doit être tirée lorsqu'faigüe des secondes est en position «60» (I). Àprouvant avoir régé l'aiguille des heures et des minutes, 3 doit être repoussée en pos. I « à la seconde exacte».

P.64

Correction rapidde de la date

Tirer la couonne en pos. (la montre continue de fonctionner).

Tourner la couronne en sens inverse des aiguilles d'une montre jusqu'à ce que la date actuelle apparaisse.
3 Repousser la couronne en pos. I

Nota

Pendant la phase d'entrainment du calen-drier de 20.30h- 24h, il faut regler la date sur le jour suivant.

Réglage de la date et de l'heure

Exampie:

-Date/heure indiquede par la montre:17/01:25 -Date/heure actuelle: 4/20:30

Date

1 Tirer la couronne en pos. II (la montre continue de fonctionner).
Tourn la couronne en sens inverse des aiguilles d'une monte jusqu'à ce que la veille de la date actuelle apparaisse [3].

P.66

Algille des secondes

Tirer la couronne en position III (aiguille des secondes s'mobilise).
Tourné la couronne jusqu'à ce que la date actuelle é apparaisse.
品 ^ 一 Continuer de tourner la couronne jusqu'à ce que l'heure actuelle 20:30 soit affichee.
6 Repousser la couronne en position I

Nota

• Pour le réglage de l'heure à la seconde exacte*, voir notamment au chapitre «réglage de Théuvre».
  *Respecte le rthme de 24 heures.

P.67

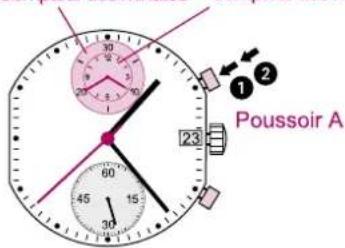

Compteur des minutes Compteur des heures

Poussoir B

Chronographé: fonction de base

(Start / Stop / remise à zéro)

Example:

1 Start: Appuyer sur le pouvoir A.

Stop: Pour interrompè le chronométrage, appuyer à nouveau sur le pousoir A et lires 3 compteurs du chronopaghe: 4h / 20mn / 38s

3 Mise à zéro:

Appuyer sur le pouvoir B. (Les 3 aiguilles du chronographe sont remises à zéro.)

Compteur des minutes Compteur des heures

Pousoir B

P.68

P.69

P.70

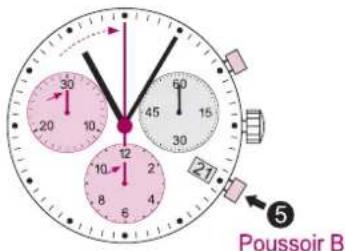

Chronographe: Chronométrage avec totalisation

Example:

1 Start: (Faire demarrer le chronométrage)
Stop: (P.ex.15 mn 5 s après 1)

量 Restart: (Relancer le chronométrage)
L Stop: (P.ex.10 mn 5 s après 3) = 25 mn 10 s (Le temps de chronométriege total est in

Mise à zéro:

Les 3 aiguilles du chronographe sont remis à zéro.

Nota

• Le chronométrage avec totalisation peut se poursuivre après 4. Appuyer pour cela sur A (Restart / Stop, Restart / Stop, ...)

Compteur des minutes
Poussoir A

Pousoir B

P.72

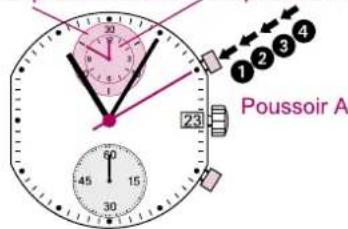

Compteur des minutes Compteur des heures

Compteurs des

seconds au centre

Poussoir A

Pousoir B

P.74

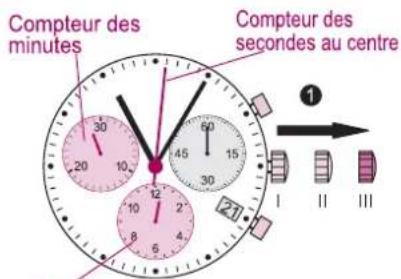

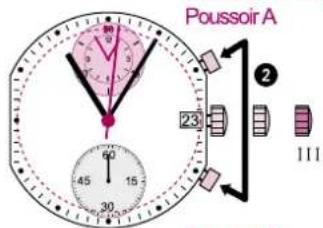

Ajustage des aiguilles du chronographe en position zéro

Exempl:

Une ou plusieurs des aiguilles du chrono-graphe ne sont pas en position zéro correcte et doivent être ajustées (p. ex. après un changement de pile).

Tirer la couronne en position III (les 3 aiguilles du chronographe viennent à leur position zéro, correcte ou incorrecte).
2 Appuyer simultanément pendant au moins 2 secondes sur les sousquoirs A et B (l'aiguille du compteur des secondes au centre toume de 360^ le mode correction est activé).

↓

Chronographe: Chronométrage des temps intermédiaires

Example:

1 Start: (Faire demarrer le chronométrage)
2 Affichage du temps intermediaire:
P.ex.10 mn 10 s(le chronométrage continue à l'arrête-plan)
3 Rattrapage du temps chronométré: (Les 3 aiguilles du chronopgrapheratrapent à grande vitesse le temps de chronométrage qui s'est écoué.)
4 Stop: (Le temps final est affché.)
5 Mise à zéro:
Les 3 aiguilles du chronographe sont remis à zéro.

Nota

*D'autres temps intermediaires peuvent etre chronométères après 3. Appuyer pour cela le poussoir B (affiche du temps intermédiai - aire /rattrapage du temps chronométré, ...)

P.73

Pas a pas: A 1 pressiion

En continu: A 1 pressi0n

maintenue

P.76
