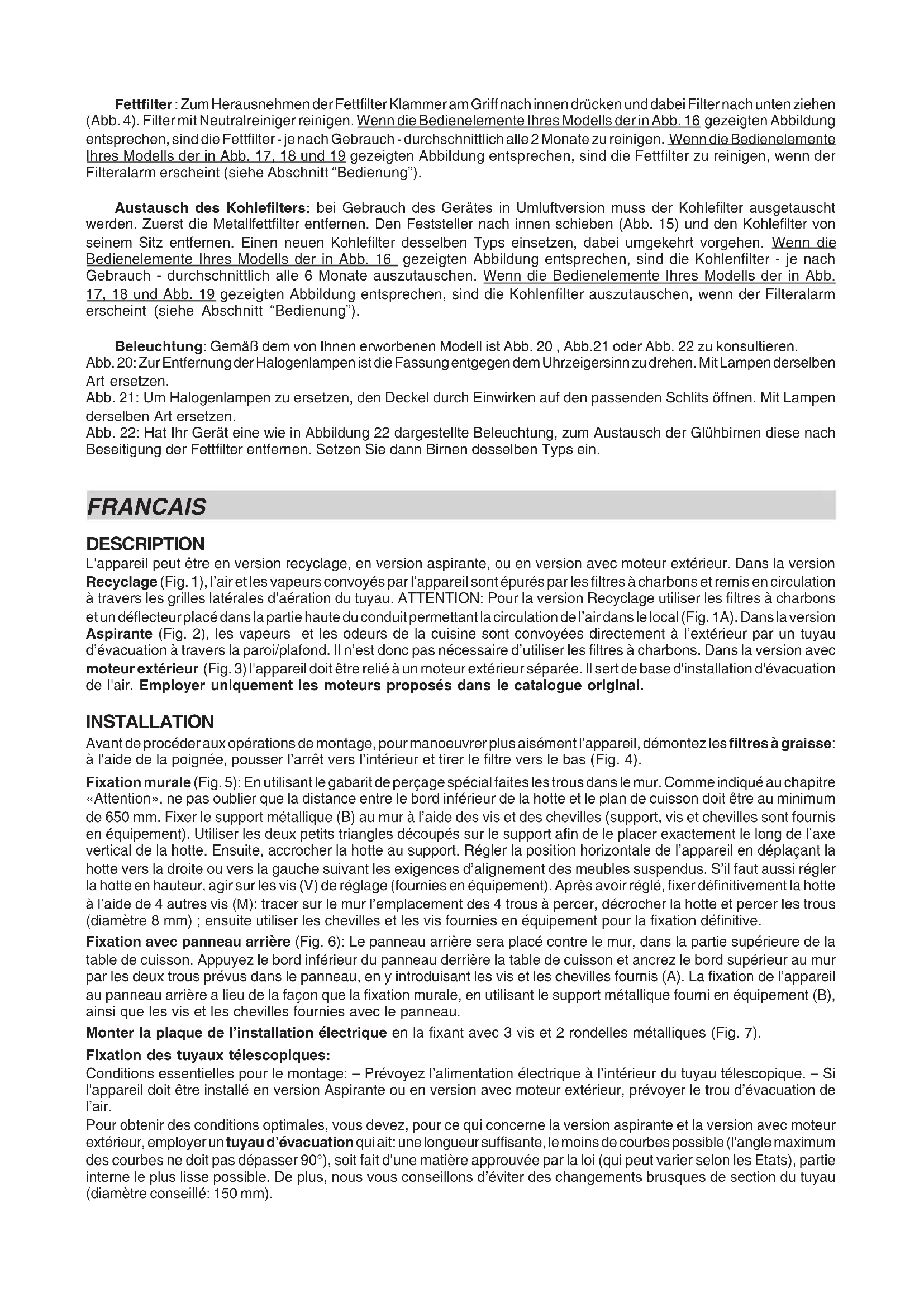

Bedienung gemäß Abb.17: Taste A = LICHT einschalten/ausschalten. Taste B = TIMER einschalten/ausschalten: Beim ersten Drücken wird der Timer aktiviert und nach 5 Minuten kommt der Motor zum Stillstand (wobei gleichzeitig auf dem Display die Zahl für die gewählte Geschwindigkeit aufblinkt); der Timer bleibt in Funktion, wenn sich die Motorgeschwindigkeit ändert. Display C = - Anzeige der gewählten Motorgeschwindigkeit (von 1 bis 4); - Anzeige der Timerauslösung durch Aufblinken der Nummer; - Anzeige des Filteralarms, wenn das mittlere Segment sich einschaltet oder blinkt. Taste D = Schaltet den Motor ein (in der zuletzt eingestellten Geschwindigkeit). Wird die Taste nochmals gedrückt, so werden nacheinander die Gesch-windigkeiten 1-4 des Motors eingeschaltet. Wird die Taste ungefahr 2 Sekunden lang gedrückt, so kommt der Motor zum Stillstand. Taste R = Reset der Antifett- und der Kohlefilter. Bei Eintritt des Filteralarms (Einschalten des mittleren Segments auf dem Display) sind die Fettfilter (nach 30 Betriebsstunden) zu reinigen. Blinkt das mittlere Segment auf, so sind die Antifettfilter zu reinigen und die Kohlefilter zu ersetzen (nach Ablauf von 120 Betriebsstunden). Wenn hingegen Ihre Haube keine Filterversion ist und daher keine Kohlefilter hat, sind nur die Fettfilter zu reinigen, egal ob das mittlere Segment ununterbrochen angezeigt wird oder nur blinkt. Die Filteranzeige leuchtet bei ausgeschaltetem Motor und ist ungefähr 30 Sekunden lang sichtbar. Zur Wiederaufnahme der Stundenzählung muss die Taste 2 Sekunden lang gedrückt werden während die Anzeige blinkt. Bedienung gemäß Abb.18: Taste A: Licht einschalten/ausschalten; Filteralarms: alle 30 Betriebsstunden leuchtet die zutreffende Anzeige (S) auf und dies bedeutet, dass die Antifettfilter zu reinigen sind; alle 120 Betriebsstunden blinkt die zutreffende Anzeige (S) auf und dies bedeutet, dass die Antifettfilter gereinigt und die Kohlefilter ersetzt werden müssen. Zur Wiederaufnahme der Stundenzählung (RESET) muss die Taste A circa 1” lang gedrückt werden (während die Anzeige S eingeschaltet ist). Taste B: Schaltet den Motor mit der Geschwindigkeit 1 ein (die zutreffende Anzeige leuchtet auf); wird die Taste ein zweites Mal betätigt (während die Anzeige leuchtet), erfolgt die Aktivierung des TIMERS und nach 5’ kommt der Motor zum Stillstand (die Anzeige blinkt); hält man die Taste circa 1” lang gedrückt, wird der Motor ausgeschaltet. Taste C: Schaltet den Motor mit der Geschwindigkeit 2 ein (die zutreffende Anzeige leuchtet auf); wird die Taste ein zweites Mal betätigt (während die Anzeige leuchtet), erfolgt die Aktivierung des TIMERS und nach 5’ kommt der Motor zum Stillstand (die Anzeige blinkt). Taste D: Schaltet den Motor mit der Geschwindigkeit 3 ein (die zutreffende Anzeige leuchtet auf); wird die Taste ein zweites Mal betätigt (während die Anzeige leuchtet), erfolgt die Aktivierung des TIMERS und nach 5’ kommt der Motor zum Stillstand (die Anzeige blinkt). Taste E: Schaltet den Motor mit der Geschwindigkeit 4 ein (die zutreffende Anzeige leuchtet auf); wird die Taste ein zweites Mal betätigt (während die Anzeige leuchtet) erfolgt die Aktivierung des TIMERS und nach 5’ kommt der Motor zum Stillstand (die Anzeige blinkt). Bedienung gemäß Abb. 19: P1 Dient zum Ein- und Ausschalten der LAMPEN P2 min und MAX LICHTINTENSITÄT P3 Wird die Taste bei AUSGESCHALTETEM Motor gedrückt, erfolgt keine Einstellung. Wird sie hingegen bei EINGESCHALTETEM Motor gedrückt, vermindert sich die Geschwindigkeit bis zum Ausschalten des Motors. Bei Betätigung der Taste für 2" bei LAUFENDEM Motor, wird dieser ausgeschaltet, gleichzeitig wird jedoch die jeweilige. Geschwindigkeit gespeichert P4 Bei Betätigung der Taste bei AUSGESCHALTETEM Motor schaltet sich dieser in der beim vorhergehenden Ausschalten gespeicherten Geschwindigkeit oder der ersten Geschwindigkeitsstufe ein. Bei Betätigung der Taste bei LAUFENDEM Motor erhöht sich die Geschwindigkeit L1 zeigt die laufende Geschwindigkeit an (GRÜN) P5 Stellt den Zähler des Filter-Resets bei AUSGESCHALTETEM Motor auf null zurück. Zur Beachtung: Der Filtertimer wird auch bei Strommangel versorgt. Bei LAUFENDEM Motor wird der TIMER für 5' aktiviert L2 zeigt folgendes an: 1) bei ausgeschaltetem Motor: FILTER RESET ROT, (30 Stunden: LED bleibt eingeschaltet,120 Stunden: LED blinkt) 2) GRÜN BLINKEND: TIMER zu 5' FILTERALARM: Nach einer Betriebszeit von 30h leuchtet LED L2 stets ROT, um anzuzeigen, dass die Fettfilter gereinigt werden müssen. Nach einer Betriebszeit von 120h blinkt LED L2 ROT, um anzuzeigen, dass die Fettfilter gereinigt und die Kohlenfilter ausgetauscht werden müssen. Nach der Reinigung den Fettfiltern (und/oder dem Austausch der Kohlenfilter) ist zur Rückstellung des Stundenzählers die Taste P5 (RESET) während der Anzeige des Filteralarms zu drücken.Fettfilter : Zum Herausnehmen der Fettfilter Klammer am Griff nach innen drücken und dabei Filter nach unten ziehen (Abb. 4). Filter mit Neutralreiniger reinigen. Wenn die Bedienelemente Ihres Modells der in Abb. 16 gezeigten Abbildung entsprechen, sind die Fettfilter - je nach Gebrauch - durchschnittlich alle 2 Monate zu reinigen. Wenn die Bedienelemente Ihres Modells der in Abb. 17, 18 und 19 gezeigten Abbildung entsprechen, sind die Fettfilter zu reinigen, wenn der Filteralarm erscheint (siehe Abschnitt “Bedienung”). Austausch des Kohlefilters: bei Gebrauch des Gerätes in Umluftversion muss der Kohlefilter ausgetauscht werden. Zuerst die Metallfettfilter entfernen. Den Feststeller nach innen schieben (Abb. 15) und den Kohlefilter von seinem Sitz entfernen. Einen neuen Kohlefilter desselben Typs einsetzen, dabei umgekehrt vorgehen. Wenn die Bedienelemente Ihres Modells der in Abb. 16 gezeigten Abbildung entsprechen, sind die Kohlenfilter - je nach Gebrauch - durchschnittlich alle 6 Monate auszutauschen. Wenn die Bedienelemente Ihres Modells der in Abb. 17, 18 und Abb. 19 gezeigten Abbildung entsprechen, sind die Kohlenfilter auszutauschen, wenn der Filteralarm erscheint (siehe Abschnitt “Bedienung”). Beleuchtung: Gemäß dem von Ihnen erworbenen Modell ist Abb. 20 , Abb.21 oder Abb. 22 zu konsultieren. Abb. 20: Zur Entfernung der Halogenlampen ist die Fassung entgegen dem Uhrzeigersinn zu drehen. Mit Lampen derselben Art ersetzen. Abb. 21: Um Halogenlampen zu ersetzen, den Deckel durch Einwirken auf den passenden Schlits öffnen. Mit Lampen derselben Art ersetzen. Abb. 22: Hat Ihr Gerät eine wie in Abbildung 22 dargestellte Beleuchtung, zum Austausch der Glühbirnen diese nach Beseitigung der Fettfilter entfernen. Setzen Sie dann Birnen desselben Typs ein. FRANCAIS DESCRIPTION L'appareil peut être en version recyclage, en version aspirante, ou en version avec moteur extérieur. Dans la version Recyclage (Fig. 1), l’air et les vapeurs convoyés par l’appareil sont épurés par les filtres à charbons et remis en circulation à travers les grilles latérales d’aération du tuyau. ATTENTION: Pour la version Recyclage utiliser les filtres à charbons et un déflecteur placé dans la partie haute du conduit permettant la circulation de l’air dans le local (Fig. 1A). Dans la version Aspirante (Fig. 2), les vapeurs et les odeurs de la cuisine sont convoyées directement à l’extérieur par un tuyau d’évacuation à travers la paroi/plafond. Il n’est donc pas nécessaire d’utiliser les filtres à charbons. Dans la version avec moteur extérieur (Fig. 3) l'appareil doit être relié à un moteur extérieur séparée. Il sert de base d'installation d'évacuation de l'air. Employer uniquement les moteurs proposés dans le catalogue original. INSTALLATION Avant de procéder aux opérations de montage, pour manoeuvrer plus aisément l’appareil, démontez les filtres à graisse: à l'aide de la poignée, pousser l’arrêt vers l’intérieur et tirer le filtre vers le bas (Fig. 4). Fixation murale (Fig. 5): En utilisant le gabarit de perçage spécial faites les trous dans le mur. Comme indiqué au chapitre «Attention», ne pas oublier que la distance entre le bord inférieur de la hotte et le plan de cuisson doit être au minimum de 650 mm. Fixer le support métallique (B) au mur à l’aide des vis et des chevilles (support, vis et chevilles sont fournis en équipement). Utiliser les deux petits triangles découpés sur le support afin de le placer exactement le long de l’axe vertical de la hotte. Ensuite, accrocher la hotte au support. Régler la position horizontale de l’appareil en déplaçant la hotte vers la droite ou vers la gauche suivant les exigences d’alignement des meubles suspendus. S’il faut aussi régler la hotte en hauteur, agir sur les vis (V) de réglage (fournies en équipement). Après avoir réglé, fixer définitivement la hotte à l’aide de 4 autres vis (M): tracer sur le mur l’emplacement des 4 trous à percer, décrocher la hotte et percer les trous (diamètre 8 mm) ; ensuite utiliser les chevilles et les vis fournies en équipement pour la fixation définitive. Fixation avec panneau arrière (Fig. 6): Le panneau arrière sera placé contre le mur, dans la partie supérieure de la table de cuisson. Appuyez le bord inférieur du panneau derrière la table de cuisson et ancrez le bord supérieur au mur par les deux trous prévus dans le panneau, en y introduisant les vis et les chevilles fournis (A). La fixation de l’appareil au panneau arrière a lieu de la façon que la fixation murale, en utilisant le support métallique fourni en équipement (B), ainsi que les vis et les chevilles fournies avec le panneau. Monter la plaque de l’installation électrique en la fixant avec 3 vis et 2 rondelles métalliques (Fig. 7). Fixation des tuyaux télescopiques: Conditions essentielles pour le montage: – Prévoyez l’alimentation électrique à l’intérieur du tuyau télescopique. – Si l'appareil doit être installé en version Aspirante ou en version avec moteur extérieur, prévoyer le trou d’évacuation de l’air. Pour obtenir des conditions optimales, vous devez, pour ce qui concerne la version aspirante et la version avec moteur extérieur, employer un tuyau d’évacuation qui ait: une longueur suffisante, le moins de courbes possible (l'angle maximum des courbes ne doit pas dépasser 90°), soit fait d'une matière approuvée par la loi (qui peut varier selon les Etats), partie interne le plus lisse possible. De plus, nous vous conseillons d’éviter des changements brusques de section du tuyau (diamètre conseillé: 150 mm).Réglez la largeur de l’étrier du support (W) du tuyau télescopique au moyen des vis A indiquées dans la Fig. 8. Puis fixez- le successivement au plafond, au moyen des chevilles et des vis qui vous sont fournies, en faisant de sorte qu’il soit dans l’axe de votre hotte. Pour la version recyclage, les grilles d’évacua-tion de l’air doivent être positionnées dans la partie haute (Fig. 9). Pour la version aspirante retournez le tuyau supérieur de façon à ce que les grilles d'évacuation d'air soit dans la partie du bas (Fig. 10). Version aspirante et version avec moteur extérieur: Raccordez la bride de la hotte au trou d’éva-cuation sur le mur/plafond, au moyen d’un tuyau flexible. Seulement pour la version avec moteur extérieur (Fig. 11): faire la connexion électrique entre le moteur extérieur et la hotte en utilisant les plaques de jonction appropriées: enlever l'élément A et le couvercle B de la boîte de connexion; fixer le cable de raccordement du moteur à la plaque de jonction C. Remonter l'élément A et le couvercle B de la boîte de connexion; l'autre extrémité du câble doit être fixée à la plaque de jonction du moteur extérieur. Effectuez le raccordement électrique de la hotte au moyen du câble d'alimentation. Installer les tuyaux télescopiques en les appuyant sur la hotte ; soulever le tuyau supérieur jusqu’au plafond et le fixer à l’aide des 2 vis (G) – Fig. 12. Versione recyclage: Fixer le déflecteur au tuyau supérieur à l’aide des 4 vis (fournies en équipement) - Fig. 13; raccorder un tuyau souple, de 125 de diamètre, au déflecteur. Monter la réduction (en équipement) sur la hotte en face du point de sortie de l’air (Fig. 14). Prendre les 2 tuyaux télescopiques assemblés et les poser sur la hotte ; soulever le tuyau supérieur jusqu’au plafond et le fixer à l’aide des 2 vis (G) – Fig. 12. Soulever le tuyau inférieur, en le bloquant avec un ruban adhésif et raccorder le tuyau souple à la réduction de la hotte. Effectuez le raccordement électrique de la hotte au moyen du câble d'alimentation. Redescendre le tuyau inférieur en le posant sur la hotte. Installer le filtre à charbon en enfilant les 2 languettes du filtre dans le logement prévu à cet effet (Fig. 15) et en le faisant tourner vers le haut. FONCTIONNEMENT Selon les modèles, l’appareil est muni des types suivants de commandes: Commandes de la Fig.16: A = interrupteur lumière. B = interrupteur mise en marche ON/OFF, moteur I vitesse. C = interrupteur II vitesse. D = interrupteur III vitesse. E = voyant lumineux fonctionnement du moteur. Commandes de la Fig.17: Touche A = allume/éteint l’éclairage. Touche B = active/désactive le TIMER : en appuyant 1 fois on active le timer, si bien qu’au bout de 5 minutes le moteur s’arrête (en même temps, le numéro de la vitesse sélectionnée clignote sur l’afficheur); le timer reste activé si l’on change la vitesse du moteur. Afficheur C = - indique la vitesse sélectionnée du moteur (de 1 à 4); - indique l’activation du Timer lorsque le numéro clignote; - indique l’alarme des filtres lorsque le segment central s’allume ou clignote. Touche D = met le moteur en marche (à la dernière vitesse utilisée). En appuyant de nouveau sur le bouton, on sélectionne la vitesse du moteur de 1 à 4 en séquence. Si l’on continue d’appuyer sur la touche pendant 2 secondes environ, le moteur s’arrête. Touche R = rétablissement des filtres à graisse et des filtres à charbons. Lorsqu’on visualise l’ alarme des filtres (c’est- à-dire que le segment central s’allume sur l’afficheur), il faut nettoyer les filtres à graisse (après 30 heures de fonctionnement). Par contre, si le segment central clignote, il faut nettoyer les filtres à graisse et remplacer les filtres à charbons (après 120 heures de fonctionnement). Il est clair que si votre hotte n’est pas une hotte version recyclage, qu’elle n’a donc pas de filtres à charbons, il suffit de nettoyer les filtres à graisse, que le segment central reste allumé ou qu’il clignote. L’alarme des filtres apparaît lorsque le moteur est éteint et il est visible pendant environ 30”. Pour faire repartir le compte des heures, appuyer sur la touche pendant 2 secondes lorsque l’alarme est visible. Commandes de la Fig.18: Touche A: allume/éteint les voyants; Alarme des filtres: toutes les 30 heures de fonctionnement le témoin lumineux correspondant (S) s’allume pour signaler qu’il est nécessaire de nettoyer les filtres à graisse; toutes les 120 heures de fonctionnement, le témoin lumineux correspondant (S) clignote pour signaler qu’il est nécessaire de nettoyer les filtres à graisse et remplacer le filtre à charbon. Pour faire repartir le comptage des heures (RAZ), maintenir la pression sur la touche A pendant environ 1” (tandis que le témoin S est en fonction). Touche B: actionne le moteur à la 1ère vitesse (le témoin lumineux correspondant s’allume); en appuyant une seconde fois sur la touche (tandis que le témoin lumineux est allumé), le TIMER est activé, par conséquent, 5’ après le moteur s’arrête (le témoin lumineux clignote); pour éteindre le moteur, maintenir la pression pendant environ 1”. Touche C: actionne le moteur à la 2ème vitesse (le témoin lumineux correspondant s’allume); en appuyant une seconde fois sur la touche (tandis que le témoin lumineux est allumé), le TIMER est activé, par conséquent, 5’ après le moteur s’arrête (le témoin lumineux clignote). Touche D : actionne le moteur à la 3ème vitesse (le témoin lumineux correspondant s’allume); une seconde fois sur la touche (tandis que le témoin lumineux est allumé), le TIMER est activé, par conséquent, 5’ après le moteur s’arrête (le témoin lumineux clignote). Touche E : actionne le moteur à la 4ème vitesse (le témoin lumineux correspondant s’allume); en appuyant une seconde fois (tandis que le témoin lumineux est allumé), le TIMER est activé, par conséquent, 5’ après le moteur s’arrête (le témoin lumineux clignote).Commandes de la Fig. 19: P1 Eteint et allume les ECLAIRAGES P2 intensité mini et MAXI des ECLAIRAGES P3 Pressé lorsque le moteur est ARRETE, il n’effectue rien. Pressé lorsque le moteur TOURNE, il Diminue la vitesse jusqu’à l’arrêt de ce dernier. Maintenu pressé pendant 2" lorsque le moteur TOURNE, il arrête le moteur en mémorisant la vitesse. P4 Pressé lorsque le moteur est ARRETE, il actionne le moteur à la vitesse mémorisée lors de l’arrêt ou en première vitesse. Pressé lorsque le moteur TOURNE, il Augmente la vitesse L1 ils signalent la vitesse en cours (VERTS) P5 Il remet à zéro le comptage de la Réinitialisation des filtres avec le moteur ARRETE. N.B Le Timer des filtres est maintenu, même sans alimentation. Lorsque le moteur TOURNE, il active le TIMER 5' L2 Signale: 1) avec le moteur arrêté la REINITIALISATION DES FILTRES EN ROUGE, (30h Voyant Fixe, 120h voyant clignotant) 2) En VERT CLIGNOTANT le TIMER de 5' ALARME FILTRES: Après 30h de fonctionnement le voyant L2 devient ROUGE. Il signale que les filtres à graisse doivent être nettoyés. Après 120h de fonctionnement le voyant L2 devient ROUGE et clignote il indique que les filtres à graisse doivent être nettoyés et les filtres à charbon remplacés. Après avoir nettoyé les filtres à graisse (et/ou remplacé les filtres à charbon), appuyer sur la touche P5 pour faire redémarrer le comptage des heures pendant la visualisation de l’alarme filtres. Filtres à graisse : pour extraire les filtres à graisse, pousser le blocage, en face de la poignée, vers l’intérieur et tirer le filtre vers le bas (Fig. 4). Laver les filtres avec un savon neutre. Si le modèle que vous avez acheté a des commandes comme sur la Figure 16, nettoyer les filtres à graisse tous les 2 mois environ, en fonction de l’utilisation. Si le modèle que vous avez acheté a des commandes comme sur la Figure 17, 18 et la Figure 19, nettoyer les filtres à graisse lors de l’intervention de l’alarme des filtres (voir paragraphe “Commandes”). Remplacement du filtre à charbon: si l’on utilise l’appareil en version recyclage, il faut remplacer le filtre à charbon. Tout d’abord, enlever les filtres métalliques à graisse. Pousser le blocage vers l’intérieur (Fig. 15) et decrocher le filtre à charbon de son logement. Replacer un nouveau filtre à charbon du même type, en effectuant les mêmes opérations mais à l’invers. Si le modèle que vous avez acheté a des commandes comme sur la Figure 16, remplacez les filtres à charbon tous les 6 mois en moyenne, en fonction de l’utilisation. Si le modèle que vous avez acheté a des commandes comme sur la Figure 17, 18 et la Figure 19, remplacez les filtres à charbon lors de l’intervention de l’alarme des filtres (voir paragraphe “Commandes”). Eclairage: en fonction du modèle acheté, consulter la Fig. 20 , Fig. 21 ou la Fig. 22. Fig. 20 : pour remplacez les lampes halogènes, dévisser le collier dans le sens contraire des aiguilles d’une montre. Remplacez-les par des lampes ayant les mêmes caractéristiques. Fig. 21: pour remplacez les lampes halogènes, ouvrez le couvercle en faisant levier grâce aux fissures prévues à cet effet. Remplacez-les par des lampes ayant les mêmes caractéristiques. Fig. 22: si votre appareil a un éclairage du type indiqué sur la figure 22, pour remplacer les lampes à incandescence il faut démonter les filtres anti-graisse et les extraire. Remplacez-les par des lampes ayant les mêmes caractéristiques. ITALIANO DESCRIZIONE L’apparecchio può essere in versione filtrante, in versione aspirante e in versione con motore esterno. Nella versione Filtrante (Fig.1) l’aria e i vapori convogliati dall’apparecchio, vengono depurati dai filtri al carbone e rimessi in circolazione nell’ambiente attraverso le grigliette laterali di areazione del camino. ATTENZIONE: Nell’uso in versione filtrante è necessario utilizzare i filtri al carbone ed un deflettore aria che, posto nella parte superiore del tubo, permetta il riciclo dell’aria nell’ambiente (Fig. 1A). Nella versione Aspirante (Fig. 2) i vapori e gli odori di cucina, vengono convogliati direttamente verso l’esterno, tramite un condotto di evacuazione, attraverso la parete/soffitto. Pertanto non è più necessario l’uso dei filtri carbone. Nella versione con motore esterno (Fig. 3), all'apparecchio deve essere collegata una centralina aspirante, che opererà in sede separata, utilizzando l'apparecchio come base di raccordo dell'aria da evacuare. Usare solo centraline proposte nel catalogo originale. INSTALLAZIONE Prima di procedere alle operazioni di montaggio, per una più facile manovrabilità dell'apparecchio disinserire i filtro/i antigrasso: in corrispondenza della maniglia, spingere il fermo verso l'interno e tirare il filtro verso il basso (Fig. 4). Fissaggio a muro (Fig. 5): Usando l’apposita maschera di foratura praticare sulla parete i fori indicati nella stessa. Come già specificato nel capitolo "Avvertenze", tenere presente che la distanza tra il bordo inferiore della cappa ed il piano cottura deve essere min 650 mm. Fissare la staffa metallica (B) alla parete tramite le viti e i tasselli (staffa, viti e tasselli sonoin dotazione). Utilizzare i 2 triangolini ritagliati sulla staffa per posizionarla esattamente lungo l'asse verticale della cappa. Agganciate quindi la cappa alla staffa. Regolare la posizione orizzontale spostando la cappa a destra o a sinistra secondo le esigenze di allineamento ai pensili. Se avete l'esigenza di regolare la cappa anche in altezza, operare sulle apposite viti (V) di regolazione (in dotazione). A regolazione avvenuta, fissare la cappa definitivamente con altre 4 viti (M): segnare sul muro i 4 fori da fare, sganciare la cappa ed effettuare i fori segnati (diametro 8mm); utilizzare poi i tasselli e le viti in dotazione per il fissaggio definitivo. Fissaggio con pannello posteriore (Fig. 6): Il pannello posteriore sarà posizionato a parete nella parte superiore del piano cottura. Appoggiate il bordo inferiore del pannello dietro al piano cottura ed ancorate il bordo superiore alla parete tramite i due fori appositamente previsti sul pannello, inserendo le viti e i tasselli in dotazione (A). Il fissaggio dell’apparecchio al pannello posteriore avviene in maniera analoga al fissaggio a muro, utilizzando la staffa metallica in dotazione (B) e le viti e i tasselli a corredo del pannello. Montare la piastra dell'impianto elettrico fissandola con 3 viti e 2 rondelle metalliche (Fig. 7). Fissaggio dei tubi telescopici: Requisiti essenziali per il montaggio: – Predisporre l’alimentazione elettrica entro l’ingombro del tubo decorativo; – Se il vostro apparecchio deve essere istallato in versione Aspirante o in versione con motore esterno, predisporre il foro evacuazione aria. Per ottenere condizioni ottimali nelle versioni aspiranti e con motore esterno, utilizzare un tubo evacuazione aria che abbia: lunghezza minima indispensabile, minor numero possibile di curve (angolo massimo della curva: 90°), materiale approvato normativamente (a seconda dello Stato), lato interno piú liscio possibile. Si consiglia inoltre di evitare cambiamenti drastici di sezione del tubo (diametro: 150 mm). Regolare la larghezza della staffa di supporto (W) del tubo telescopico tramite le viti A indicate in Fig. 8. Successivamente, mediante i tasselli e le viti in dotazione, fissarla al soffitto facendo in modo che sia in asse con la vostra cappa. Per la versione filtrante, le griglie di evacuazione aria devono essere posizionate nella parte alta (Fig. 9). Per la versione aspirante capovolgere il tubo superiore in modo che le griglie di evacuazione aria siano nella parte bassa (Fig. 10). Versione aspirante e con motore esterno: Collegare la flangia della cappa al foro di evacuazione sul muro/soffitto, tramite un tubo flessibile. Solo per la versione con motore esterno (Fig. 11): collegare elettricamente la cappa alla centralina esterna utilizzando le apposite morsettiere: togliere il fissacavo A ed il coperchio B della scatola di connessione; fissare il cavo di collegamento della centralina alla morsettiera C; rimontare il fissacavo A ed il coperchio B della scatola di connessione; l'altra estremità del cavo va fissata alla morsettiera della centralina esterna. Effettuare il collegamento elettrico della cappa mediante il cavo di alimentazione. Inserire i tubi telescopici appoggiandoli sulla cappa; sollevare il tubo superiore fino al soffitto e fissarlo tramite le 2 viti (G) - Fig. 12. Versione filtrante: Fissare il deflettore al tubo superiore tramite le 4 viti apposite (in dotazione) - Fig. 13; collegare al deflettore un tubo flessibile di diametro 125. Montare la riduzione (in dotazione) sulla cappa, in corrispondenza del punto uscita aria (Fig. 14). Prendere i 2 tubi telescopici assiemati ed appoggiarli sulla cappa; sollevare il tubo superiore fino al soffitto e fissarlo tramite le 2 viti (G) - Fig. 12. Sollevare il tubo inferiore tenendolo fermo con del nastro adesivo e collegare il tubo flessibile alla riduzione della cappa. Effettuare il collegamento elettrico della cappa mediante il cavo di alimentazione. Riabbassare il tubo inferiore appoggiandolo sulla cappa. Installare il filtro al carbone infilando le 2 linguette del filtro nell'apposita sede (Fig. 15) e facendolo ruotare verso l'alto. FUNZIONAMENTO A seconda delle versioni l'apparecchio è dotato dei seguenti tipi di comandi: Comandi di Fig.16: A = interruttore accensione luce. B = interruttore accensione ON/OFF motore alla I velocità. C = interruttore II velocità. D = interruttore III velocità. E = gemma spia di funzionamento del motore. Comandi di Fig.17: Tasto A = accende/spegne le luci. Tasto B = inserisce/disinserisce il TIMER: premendolo 1 volta si attiva il timer, per cui dopo 5 minuti il motore si arresta (contemporaneamente sul display lampeggia il numero della velocità selezionata); il timer rimane attivo se si cambia la velocità del motore. Display C = - indica la velocità del motore selezionata (da 1 a 4); - indica l'attivazione del Timer quando il numero lampeggia; - indica l'allarme filtri quando il segmento centrale si accende o lampeggia. Tasto D = aziona il motore (all'ultima velocità usata); premendo ancora il tasto, si selezionano le velocità del motore da 1 a 4 in modo sequenziale; tenendo premuto il tasto per 2 secondi circa, il motore si arresta. Tasto R = reset filtri antigrasso e filtri carbone; quando compare l' allarme filtri (cioè sul display si accende il segmento centrale), occorre pulire i filtri antigrasso (sono trascorse 30 ore di funzionamento); se invece il segmento centrale lampeggia, occorre pulire i filtri antigrasso e sostituire il filtro carbone (sono trascorse 120 ore di funzionamento). Chiaramente se la vostra cappa non è in versione filtrante e quindi non ha il filtro carbone, dovrete solo pulire i filtri antigrasso, sia che il segmento centrale rimanga acceso, sia che lampeggi. L'allarme filtri appare a motore spento ed è visibile per circa 30". Per far ripartire il conteggio delle ore, tenere premuto il tasto per 2 secondi durante la visualizzazione dell'allarme. Comandi di Fig.18: Tasto A: accende/spegne le luci; Allarme filtri: ogni 30 ore di funzionamento la spia luminosa corrispondente (S) si accende e sta ad indicare che occorre pulire i filtri antigrasso; ogni 120 ore di funzionamento la spia luminosa corrispondente (S)lampeggia e sta ad indicare che occorre pulire i filtri antigrasso e sostituire il filtro al carbone. Per far ripartire il conteggio delle ore (RESET), tenere premuto il tasto A per circa 1” (mentre la spia S è in funzione). Tasto B: aziona il motore alla 1ª velocità (si accende la corrispondente spia luminosa); premendo il tasto una seconda volta (mentre la spia luminosa è accesa) viene attivato il TIMER per cui dopo 5’ il motore si arresta (la spia luminosa lampeggia); tenendolo premuto per circa 1” spegne il motore. Tasto C: aziona il motore alla 2ª velocità (si accende la corrispondente spia luminosa); premendo il tasto una seconda volta (mentre la spia luminosa è accesa) viene attivato il TIMER per cui dopo 5’ il motore si arresta (la spia luminosa lampeggia). Tasto D: aziona il motore alla 3ª velocità (si accende la corrispondente spia luminosa); premendo il tasto una seconda volta (mentre la spia luminosa è accesa) viene attivato il TIMER per cui dopo 5’ il motore si arresta (la spia luminosa lampeggia). Tasto E: aziona il motore alla 4ª velocità (si accende la corrispondente spia luminosa); premendo il tasto una seconda volta (mentre la spia luminosa è accesa) viene attivato il TIMER per cui dopo 5’ il motore si arresta (la spia luminosa lampeggia). Comandi di Fig. 19: P1 Spegne ed accende le LUCI P2 min e MAX intensità LUCI P3 Premuto a motore SPENTO non fa nulla Premuto a motore in MOTO Decrementa la velocità fino a spegnerlo Tenuto premuto per 2" a motore FUNZIONANTE spegne il motore memorizzando la velocità. P4 Premuto a motore SPENTO accende il motore alla velocità memorizzata in fase di spegnimento o in prima velocità. Premuto a motore FUNZIONANTE Incrementa la velocità. L1 evidenziano la velocità in corso (VERDI) P5 Azzera il conteggio del Reset filtri a motore SPENTO. N.B Il timer filtri è mantenuto anche in mancanza di alimentazione. A motore in MOTO attiva il TIMER 5’ L2 Evidenzia: 1) a motore spento il RESET FILTRI IN ROSSO, (30ore Led Fisso,120ore Led lampeggiante)
