Type de produit	Hotte aspirante
Marque	Rosieres
Modèle	RHC 9401 PN
Alimentation électrique	220-240 V, 50 Hz
Puissance moteur	200 W (estimation)
Éclairage	LED 1.5-2 W (non remplaçable séparément)
Nombre de vitesses	4 (vitesses 1-3 + boost)
Fonctions spéciales	Boost 5 min, minuterie rapide, arrêt automatique
Type de filtration	Filtre à graisses métallique lavable / Filtre à charbon actif (optionnel)
Mode d’évacuation	Extraction ou recyclage (selon installation)
Diamètre conduit d’évacuation	150 mm
Distance minimale au-dessus de la cuisson	65-75 cm
Dimensions (L x P x H)	90 x 50 x 10 cm (estimation)
Poids	Environ 12 kg (estimation)
Niveau sonore	55-65 dB (estimation)
Entretien des filtres	Filtre à graisses : nettoyage mensuel ; Filtre à charbon : remplacement annuel
Sécurité	Mise à la terre obligatoire ; arrêt automatique avec minuterie
Réparabilité	Ampoule LED non remplaçable individuellement (bloc complet)
Usage	Domestique uniquement

FOIRE AUX QUESTIONS - RHC 9401 PN ROSIERES

À quelle distance dois-je installer la hotte au-dessus de la plaque de cuisson ?

La distance recommandée est de 65 à 75 cm pour une efficacité optimale.

Comment nettoyer le filtre à graisses ?

Nettoyez le filtre à graisses tous les mois avec un détergent doux ou au lave-vaisselle. Évitez les éponges abrasives.

Quand faut-il remplacer le filtre à charbon ?

Le filtre à charbon doit être remplacé au moins une fois par an, ou après 120 heures d'utilisation en mode recyclage.

Comment changer l'ampoule LED ?

L'ampoule LED ne se change pas individuellement. Il faut remplacer l'ensemble bloc (ampoule, douille et câblage). Débranchez l'appareil avant.

Que faire si la hotte vibre fortement ?

Vérifiez que la hotte est correctement fixée au mur ou au placard. Si les vibrations persistent, la pale du ventilateur ou le moteur peut être endommagé ; contactez un technicien.

Comment activer la fonction Boost ?

Appuyez sur la touche + jusqu'à atteindre la vitesse 4. La hotte fonctionnera à puissance maximale pendant 5 minutes puis reviendra à une vitesse inférieure.

Puis-je utiliser la hotte en mode recyclage sans sortie extérieure ?

Oui, en installant un filtre à charbon actif et en réglant le dispositif de ventilation sur la position intérieure. L'air sera filtré puis renvoyé dans la pièce.

Que faire si la hotte ne s'allume pas ?

Vérifiez que l'appareil est bien branché et que la prise est alimentée. Si la lumière ne s'allume pas, l'ampoule LED peut être défectueuse (remplacer le bloc). Si le ventilateur ne tourne pas, contactez un professionnel.

La hotte peut-elle être utilisée avec une plaque à induction ?

Oui, la hotte est compatible avec tous types de cuisson (gaz, électrique, induction). Respectez la distance de sécurité minimale.

Comment installer la hotte sous un placard ?

Percez 4 trous de 6 mm dans le bas du placard, placez le clapet anti-refoulement, fixez la hotte avec les vis fournies. Assurez-vous que la hotte est bien nivelée.

MODE D'EMPLOI RHC 9401 PN ROSIERES

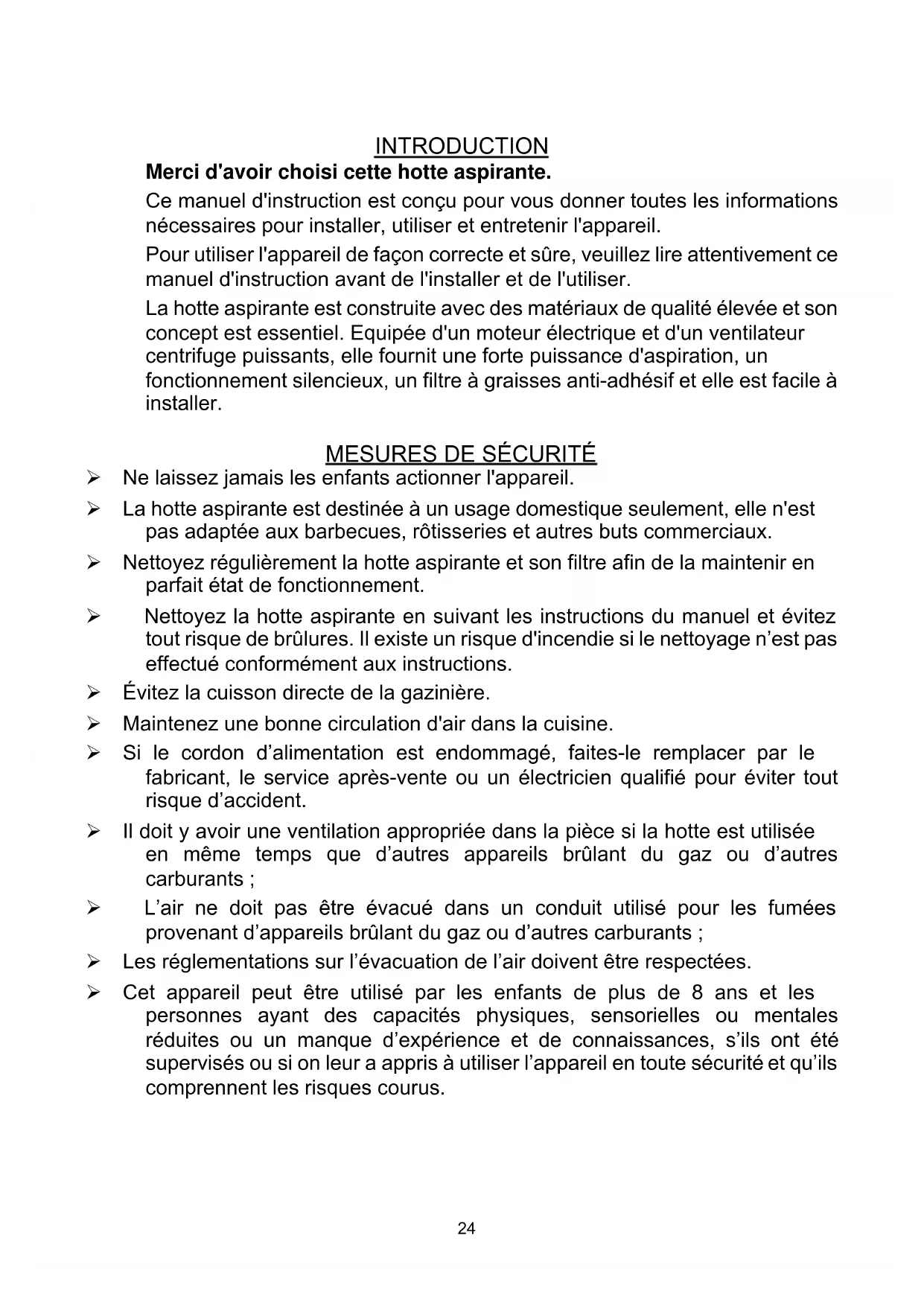

Merci d'avoir choses cette hotte aspirante.

Ce manuel d'instruction est concu pour vous donner toutes les informations nécessaires pour installer, utiliser et entretenir l'appareil.

Pour utiliser l'appareil de façon correcte et sure, veuilles lire attentivement ce manuel d'instruction avant de l'installer et de l'utiliser.

La hotte aspirante est construite avec des matériaux de qualité élevé et son concept est essentiel. Equipée d'un moteur électrique et d'un ventilateur centrifuge puissants, elle fournit une forte puissance d'aspiration, un fonctionnement silencieux, un filtré àGRAisses anti-adhésif et elle est facile à installer.

MESURES DE SECURITÉ

Ne laissez jamais les enfants actionner l'appareil.

La hotte aspirante est destinée à un usage domestique seulement, elle n'est pas adaptée aux barbecues, rotisseries et autres buts commerciaux.
Nettoyez régulierement la hotte aspirante et son filtré afin de la maintainir en parfait état de fonctionnement.
Nettoyez la hotte aspirante en suivant les instructions du manuel et evitez tout risque de brûlures. Il existe un risque d'incendie si le nettoyage n'est pas effectué conformément aux instructions.
Évitez la cuisson directe de la gazinière.
Maintenez une bonne circulation d'air dans la cuisine.
Si le cordon d'alimentation est endommagé, faites-le remplaçer par le fabricant, le service après-vente ou un électricien qualifié pour éviter tout risque d'accident.
Il doit y avoir une ventilation appropriée dans la piece si la hotte est utilisée en même temps que d'autres apparèils brûlant du gaz ou d'autres carburants;
L'air ne doit pas etre evacué dans un conduit utilise pour les fumées provenant d'appareils brulant du gaz ou d'autres carburants;
Les réglementations sur l'évacuation de l'air doivent être respectées.
Cet apparéil peut être utilisé par les enfants de plus de 8 ans et les personnes ayant des capacities physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances, s'ilts ont été supervisés ou si on leur a appris à utiliser l' apparéil en toute sécurité et qu'ils comprendtent les risques courus.

Surveillance les enfants en bas- ge pour eviter quils ne jouent avec l'appareil.

Le nettoyage et l'entretien ne doit pas etre effectués par des enfants sans surveillance.
N'allumez aucune flamme sous la hotte.
ATTENTION: Les parties accessibles peuvent devenir chaudes lorsqu'elles sont utilisées avec des appareils de cuisson.
L'advertisement doit se couver au même endroit que les instructions portant sur la façon de monter l'appareil.

Risque d'électrocution

Ne branchez cet appeareil que sur une prise mise à la terre. En cas de doute, demandez l'avis d'un technicien qualifié.
Si vous ne suivez pas ces instructions vous risquez de provoquer un accident mortel, un incendie ou une électrocution.

PREPARATION À L'INSTALLATION :

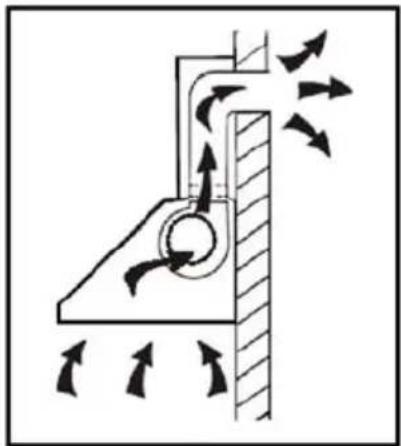

a. Si vous avez une sortie vers l'extérieur, votre hotte aspirante peut etre raccordee comme sur I'image ci-dessous au moyen d'un conduit d'extraction (email, aluminium, tuyau flexible ou materiau ininflammable avec un diametre interieur de 150 mm)

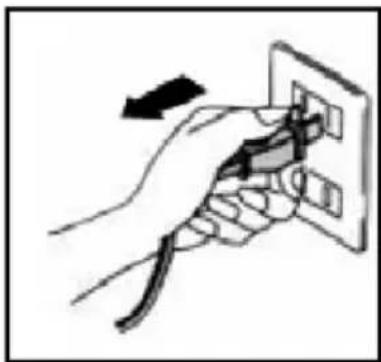

b. Avant l'installation, éteignez l'unité et débranchez-la de la prise.

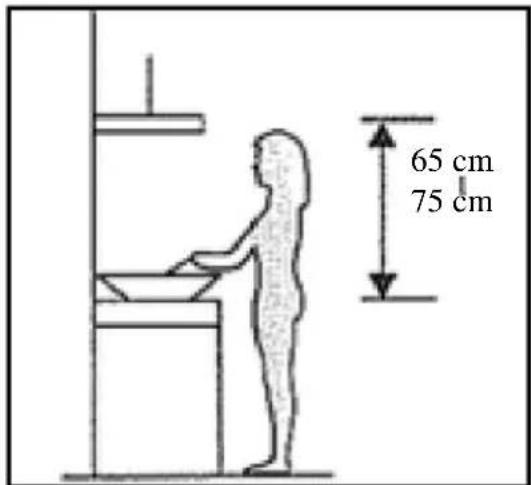

c. La hotte aspi rante doit etre placee a une distance de 65 à 75 cm au-dessus de la surface de cuisson pour un meilleur effet.

INSTALLATION

Attention! Respectez l'advertissement de la fiche d'instruction intéressant le fonctionnement de l'appareil lorsque de l'air est refouled hors de la piece.

Quand la hotte et les apparciels alimentés par autre chose que de l'électricité fonctionnent simultanément, la pression négative à l'intérieur de la piece ne doit pas dépasser 4 Pa (4× 10^-5 Bar)

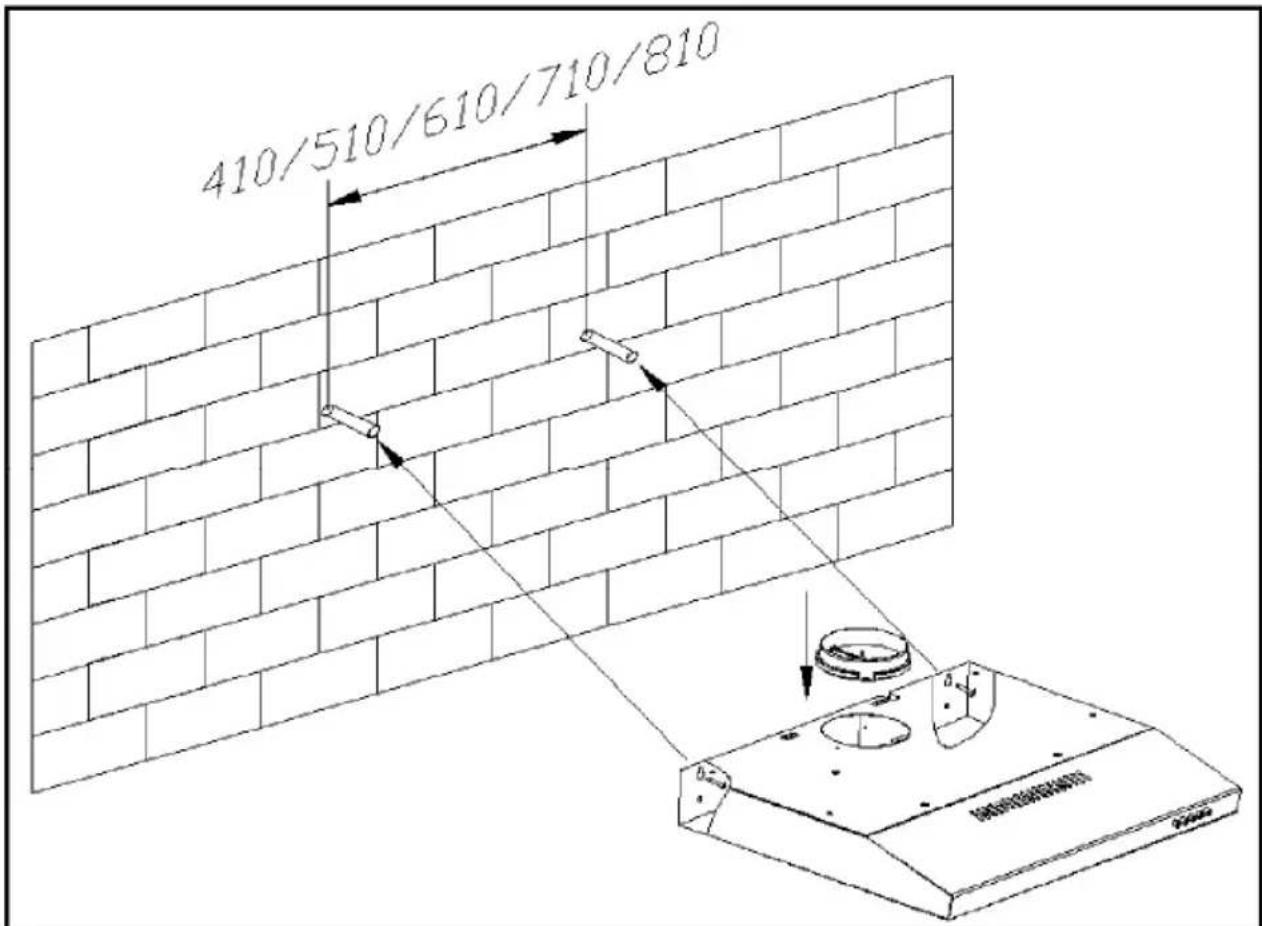

Première façon :

Pour l'installer au mur, percez 2 troughs de 0.8mm à un endroit approprié en fonction de la distance centrale du trou au dos de la hotte aspirante.

Introduisez l'écrou dans les trous.
Placez les vis dans les écrous puis serrez. Placez la hotte aspirante sur les vis fixées.

Fixez la hotte aspirante avec les vis de sécurité. Les deux évents de sécurité sont positionnés sur le carter arrêté, avec un diamètre de 6 mm.

Placez le clapet anti-refoulement sur la hotte aspirante.

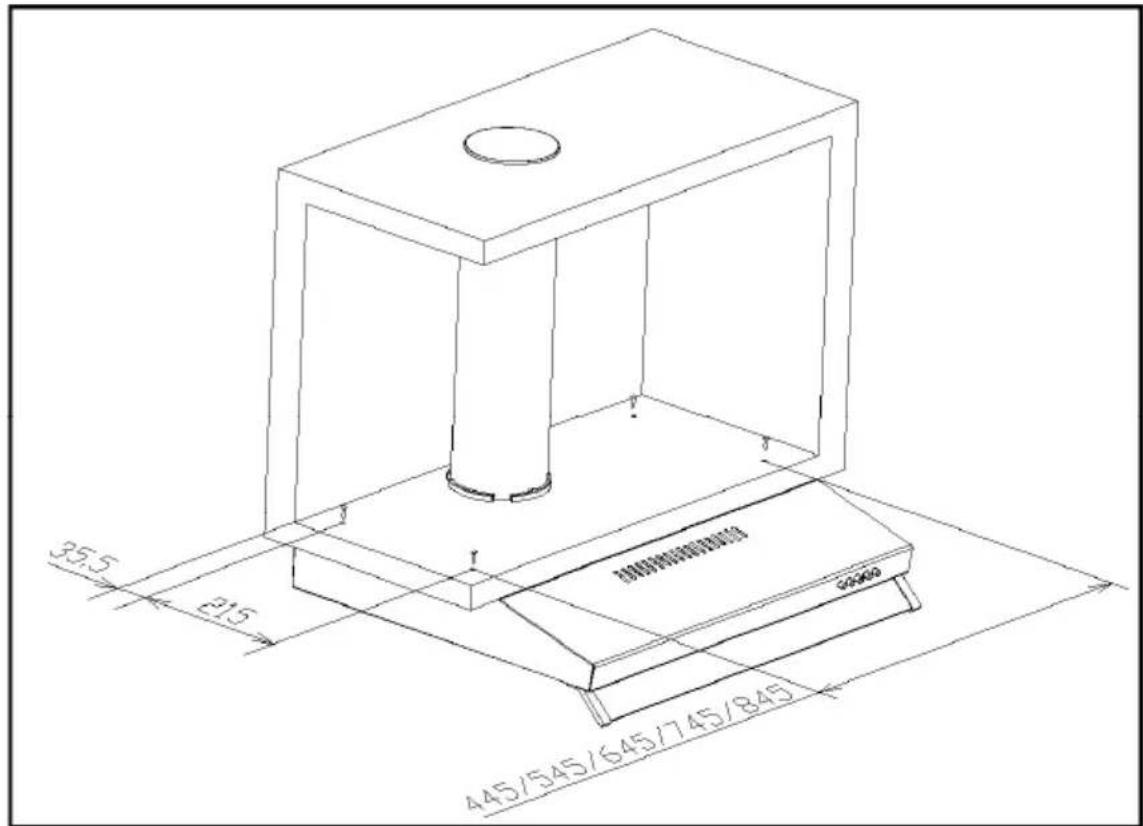

Deuxieme façon :

Percez 4 trous de 6mm en bas du placard suspendu
Placez le clapet anti-refoulement sur la hotte aspirante, puis installez la hotte aspirante sur le bas du placard suspendu, fixez la hotte avec les 4 vis fournies.

Remarque :

1. Le tuyau extensible est un accessoire facultatif, non fourni.
2. Retirez la pellicule de protection avant de proceder à l'installation.

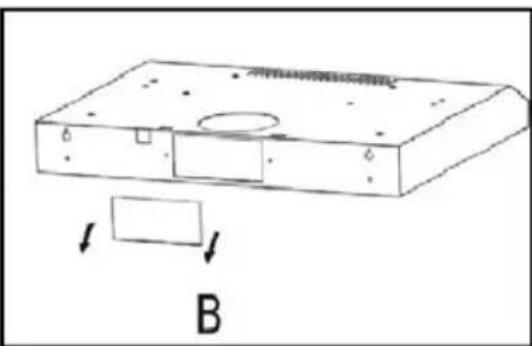

3. Il existe 2 méthodes pour la ventilation, à savoir la « ventilation horizontale » et la « ventilation verticale » . Veuillez faire attention à la méthode de ventilation au moment de l'installation.

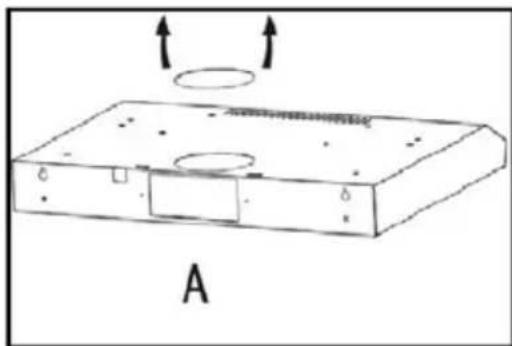

Ventilation verticale : Voir la figure A. Avec un outil retirez le couvercle rond avant l'usage et l'air pourra être refoumé par le haut ventilation horizontalé : Voir la figure B. Avec un outil retirez le couvercle rectangulaire avant l'usage et l'air pourra être refoulé par le dos

La sortie d'air rectangulaire pour la ventilation horizontal n'est pas fournie.

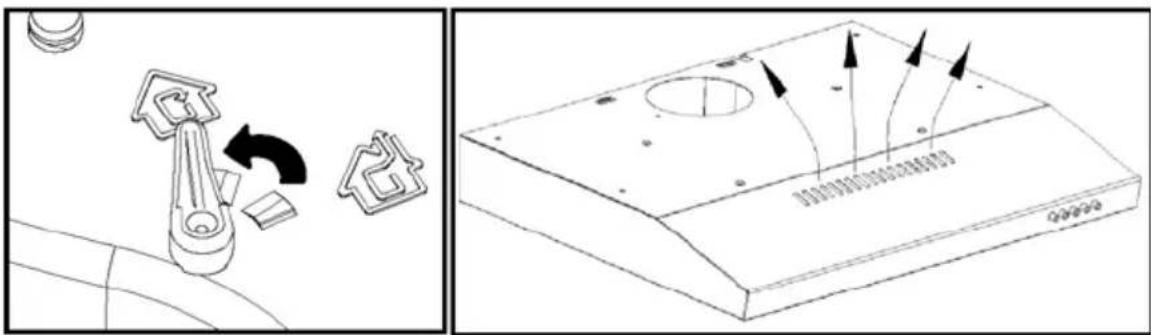

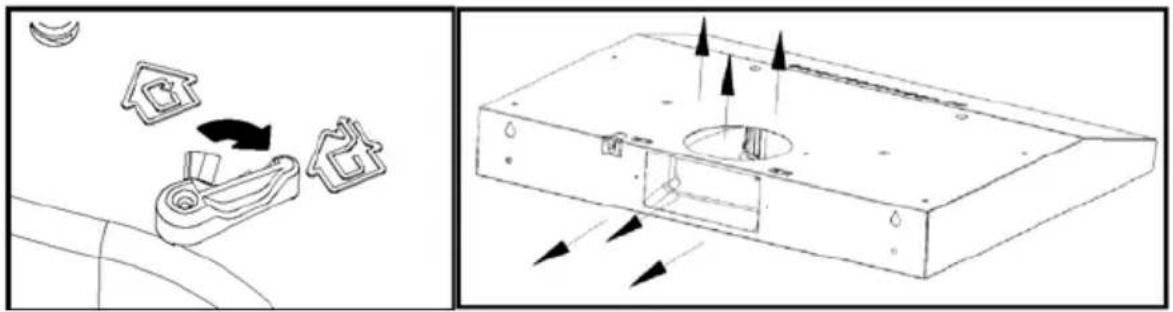

RéGLAGE DE LA VENTILATION DE L'AIR

Evacuation à l'extérieur: Tournez le dispositif de réglage sur la position extérieure, installez la sortie, allumez la hotte aspirante, l'air sera ensuite evacué par la sortie extérieure.

Recyclage : le mode recyclage avec filtre à charbon. Tournez le dispositif de réglage sur la position interieure, installez le couvercle de la sortie, allumez la hotte aspirante, l'air peut alors être evacué par la sortie interieure.

Remarque : Le cadre à charbon est monté au dos de la grille et il doit être changé une fois tous les trois mois.

Avertissement: le charbon ne peut etre ni lavé, ni recyclé. Il doit etre changé au plus tard après 120 heures d'utilisation. Le filtrer au charbon ne doit pas etre exposé à la chaleur.

REMARQUE:

Assurez-vous que le filtré est bien verrouillé. Sinon, il pourrait se detacher et devenir dangereux.

Quand le filtré à charbon actif est fixé, la puissance d'aspiration diminue.

FONCTIONNEMENT

Touché faible vitesse 1

Elle sert à aérer la cuisine. Elle peut être utilisée pour faire mischief ou cuisiner en créant peu de vapeur.

Touchemoyennevitesse2

La vitesse de l'air est parfaite pour aérer la cuisine en condition normale de cuisson.

Touche grande vitesse 3

Si une fumée ou une vapeur épaisse est émise, appuyez sur la touche grande vitesse pour activer l'aération la plus forte.

Touché éclairage

REMARQUE: Si vous appuyez en même temps sur les touches
Faible/Moyenne/Grande vitesse l'unité ne fonctionnera qu'à la plus grande vitesse.

① Touche de Marche/Arrêt

Elle sert àmettre en marche/arrêt le ventilateur.

- Touche d'augmentation de la vitesse

Pour augmenter la vitesse du ventilateur

+ Touche de diminution de la vitesse

Pour diminuer la vitesse du ventilateur.

Touché éclairage

8 Affichage numérique

Affichage de la vitesse du ventilateur : "1" pour Faible vitesse, "2" pour Moyenne vitesse, "3" pour Grande vitesse, "4" pour fonction Boost.

Minuterie rapide : Appuyez + et pendant 1 seconde, l'afficheur numérique clignote pendant 5 minutes puis le moteur et la lumière s'éteignent automatiquement et une sonnerie retentit pendant 1 seconde.

Fonction boost

Cette hotte a une fonction boost. Pour activer la fonction boost, appuyez sur + jusqu'à la vitesse 4, lancez la plus grande vitesse lorsque la hotte est en cours d'utilisation et sa vitesse augmentera pendant 5 minutes, avant de ralentir à nouveau.

ENTRETIEN

Avant le nettoyage éteignez l'unité et débranchez la fiche.

I. Nettoyage ordinaire

Utilisez un chiffon doux imbibé d'eau tiège légèrement savonneuse ou avec un détersif à usage domestique. N'utilisez jamais d'éponge abrasive, de poudre à récurer ni de Brosse rigide pour nettoyer l'appareil.

II. Nettoyage mensuel du filtré àGRAISSSE

ESSENTIEL: Nettoyez le filtré àGRAisse tous les mois pour éviter tout risque d'incendie.

Étant donné que le filtré recueille la graisse, la fumée et la poussière.... il affecte directement le rendement de la hotte aspirante. S'il n'est pas propre, des résidus de graisse (potentiellement inflammables) colmatent le filtrre. Nettoyez-le avec un détersif à usage domestique.

III. Nettoyage annuel du filtré à charbon actif

N'applique que sur un appariel équipe d'un dispositif de recirculation d'air (pas evacué vers l'extérieur). Le filtré capture les odeurs et doit être remplace au moins une fois par an, selon la fréquence avec laquelle la hotte aspirante est utilisée.

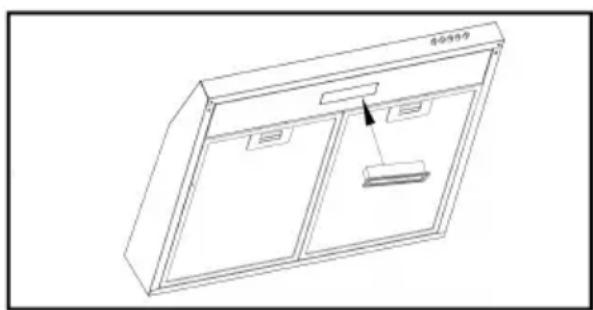

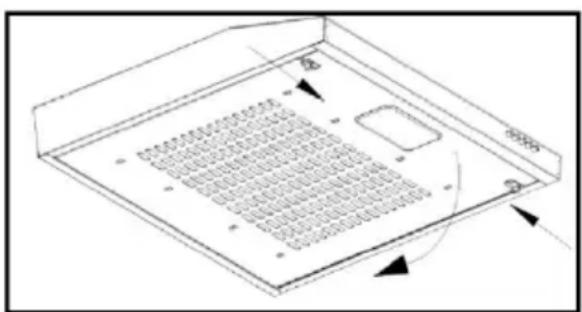

IV. Changer une ampoule

1. Éteignez l'unité et débranchez l'appareil.
2. Retirez le couvercle de la lampe en devissant les 2 vis.
3. Débranchez le point de câblage de la lumière et retirez les douilles et le câblage de la hotte. Important : Il est impossible de replacer les ampoules séparément, vous doivent retarder les ampôules, les douilles et le câblage en un seul bloc. (Voyant LED : MAX 1,5/2W)
4. Placez les ampoules de remplacement, les douilles et le câblage dans leur position d'origine. Rebranchez ensuite le point de câblage de la lumière.

DÉPANNAGE

Problème	Cause	Solution
La lumière s'éclaire mais le ventilateur ne fonctionne pas	La pale du ventilateur est coincée.	Éteignez l'appareil et faites-le réparer uniquement par un technicien qualifié.
	Le moteur est endommagé.
La lumière et le ventilateur ne fonctionnent pas	L'ampoule de la lampe est grillée.	Remplacez l'ampoule par une ampoule de même voltage.
	Le cordon électrique fuit. Rebranche	chez sur l'alimentation électrique.
Fortes vibrations de l'unité	La pale du ventilateur est endommagée.	Éteignez l'appareil et faites-le réparer uniquement par un technicien qualifié.
	Le moteur du ventilateur n'est pas solidement fixé.	Éteignez l'appareil et faites-le réparer uniquement par un technicien qualifié.
	L'unité n'est pas suspendue correctement sur la console.	Déposez l'unité et vérifie si la console est bien en place.
L'aspiration ne fonctionne pas correctement	Distance trop élevé entre l'unité et le plaque de cuisson	Réglez la distance entre 65 et 75 cm

PROTECTION DE L'ENVIRONNEMENT

Les produits electriques usés ne doivent pas être éliminés avec les ordures menagères. Recyclez s'il y a un centre de tri sélectif.

Adressez-vous aux autorités locales ou au revendeur pour connaître la méthode de recyclage.

Cet apparéil est marqué conformément à la Directive Européenne 2012/19/UE relative aux déchets d'équipements électriques etlectroniques (DEEE).

En éliminant correctement cet apparéil, vous évitez toutes les conséquences négatives pour l'environnement et la santé humaine, susceptibles de seprésenté si cet apparéil n'est pas eliminé correctement.

Le symbole figurant sur le produit indique qu'il ne doit pas etre traite comme des ordures menagères. Vousdez l'apporter à un centre de tri pour le recyclage des produits electriques et electroniques.

Vousevez l'éliminer conformément aux réglementations environnementales en vigueur pour l'élimination des déchets.

Pour des informations plus détaillées sur le traitement, la recupération et le recyclage de ce produit, veuilles contacter vous mairie, votre service de collecte des ordures menagères ou le magasin où vous avez acheté le produit.
