RHC 9401 PN - Cappa da cucina ROSIERES - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa
Dimensioni (L x A x P)	90 cm x 15 cm x 50 cm
Portata massima d'aria	700 m9/h
Livello di rumore	65 dB(A) alla velocite0 massima
Tipo di filtrazione	Filtro a carbone e filtro metallico
Numero di velocite0	3 velocite0
Illuminazione	2 lampade LED
Installazione	Da parete
Manutenzione	Filtri lavabili in lavastoviglie
Sicurezza	Protezione contro il surriscaldamento
Garanzia	2 anni
Consumo energetico	Classe energetica C

Domande frequenti - RHC 9401 PN ROSIERES

Come pulisco i filtri della mia cappa ROSIERES RHC 9401 PN?

Per pulire i filtri, rimuoveteli dalla cappa e immergeteli in acqua calda saponata per circa 30 minuti. Quindi risciacquateli con acqua pulita e lasciateli asciugare prima di rimetterli a posto.

Cosa devo fare se la mia cappa non si accende?

Controllate prima se la cappa e8 correttamente collegata e se l'interruttore automatico non e8 scattato. Se tutto e8 in ordine e non si accende ancora, contattate un tecnico qualificato.

Qual e8 la frequenza consigliata per cambiare il filtro a carbone?

Si consiglia di cambiare il filtro a carbone ogni 6 mesi per garantire un'efficienza ottimale della vostra cappa.

Come regolo la potenza di aspirazione della mia cappa ROSIERES RHC 9401 PN?

Utilizzate il pannello di controllo della cappa per selezionare il livello di aspirazione desiderato. I livelli variano generalmente da basso ad alto.

La mia cappa fa un rumore insolito, cosa devo fare?

Un rumore insolito puf2 essere causato da oggetti che bloccano il motore o la ventola. Controllate e pulite i componenti interni. Se il problema persiste, rivolgetevi a un professionista.

La cappa ROSIERES RHC 9401 PN e8 adatta per l'uso all'aperto?

No, questa cappa e8 progettata solo per uso interno. L'uso all'aperto puf2 danneggiare l'apparecchio e annullare la garanzia.

Come installo la cappa ROSIERES RHC 9401 PN?

Per l'installazione, seguite il manuale d'uso fornito. Assicuratevi che la posizione sia appropriata e che i condotti di scarico siano in posizione prima di procedere all'installazione.

Che tipo di lampadina devo usare per la luce della mia cappa?

Usate una lampadina LED da 2 a 3 watt, compatibile con la vostra cappa per un'illuminazione efficiente ed economica.

Posso usare la mia cappa senza evacuazione?

Sec, la cappa ROSIERES RHC 9401 PN puf2 funzionare in modalite0 ricircolo con un filtro a carbone, ma l'efficienza di aspirazione puf2 essere ridotta rispetto alla modalite0 evacuazione.

Come faccio a sapere se il filtro anti-grasso deve essere sostituito?

Se il filtro anti-grasso appare annerito o ostruito, e8 ora di sostituirlo. Un filtro pulito garantisce una migliore prestazione della cappa.

MANUALE UTENTE RHC 9401 PN ROSIERES

MANUALE DI INSTALLAZIONE E USO

SOMMARIO

INTRODUZIONE 35
PRECAUZIONI DI SICUREZZA 35
PREPARAZIONE ALL'INSTALLAZIONE 37
INSTALLAZIONE 38
IMPOSTAZIONE DELLA VENTILAZIONE DELL'ARIA. 40
DESCRIZIONE DEI COMPONENTI 41-42
MANUTENZIONE 43
SOLUZIONE DEI PROBLEMI 44
PROTEZIONE DELL'AMBIENTE 44

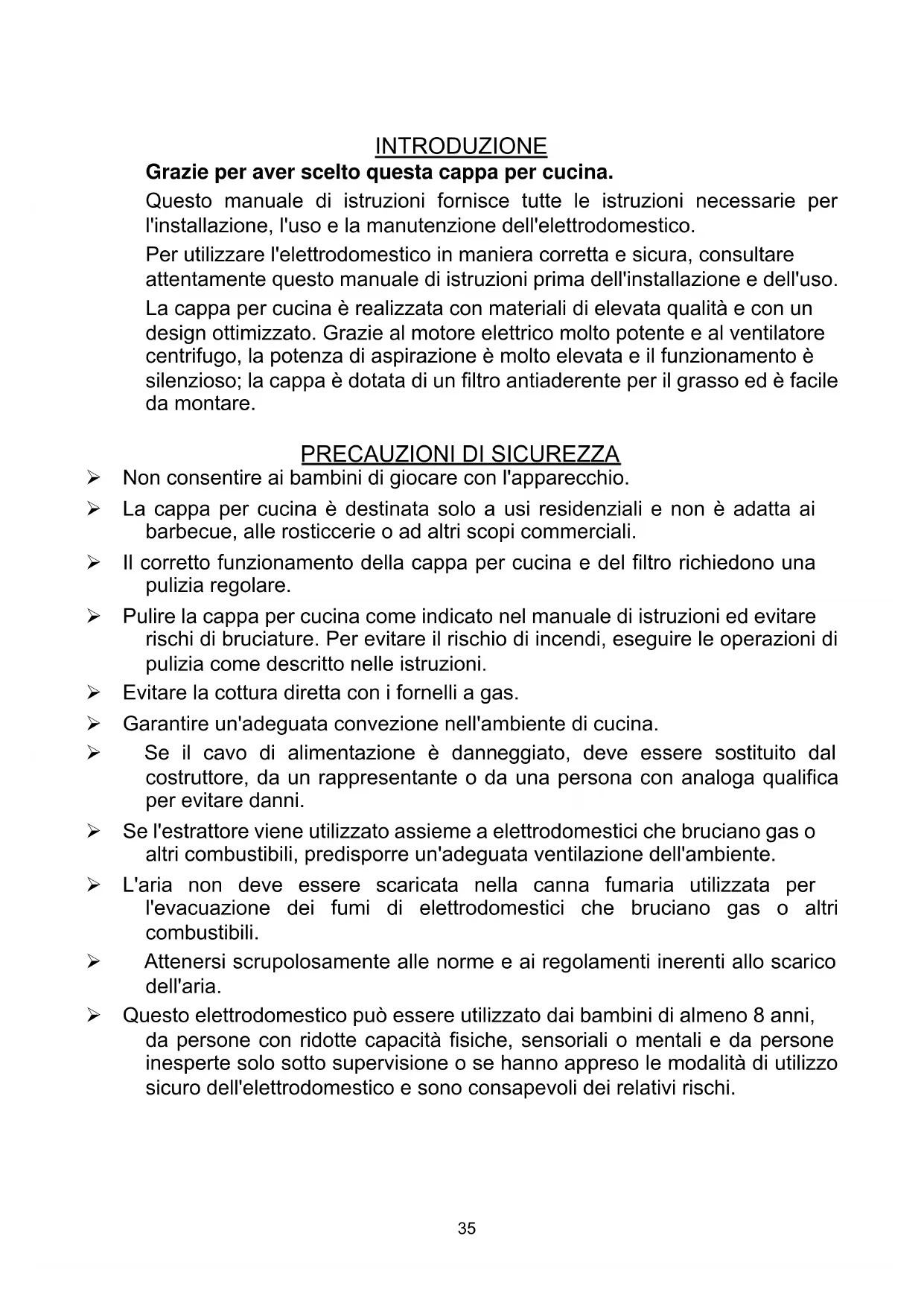

INTRODUZIONE

Grazie per aver scelto esta cappa per cucina.

Questo manuale di istruzioni fornisce tutte le istruzioni necessarie per l'installazione, l'uso e la manutenzione dell'elettrodomestico.

Perutilizzare I'elettrodomestico in maniera corretta e sicura, consultare attendamente questo manuale di istruzioni prima dell'infallazione e dell'uso.

La cappa per cucina è realizizzata con materiali di elevata qualità e con un design ottimizzato. Grazie al motore elettrico molto potente e al ventilatore centrifugo, la potenza di aspirazione è molto elevata e il funzionamento è silenzioso; la cappa è dotata di unhetto antiaderente per il grasso ed è facile da montare.

PRECAUZIONI DI SICUREZZA

Non consentire ai bambini di giocare con l'apparecchio.

La cappa per cucina è destinata solo a usi residenziali e non è adatta ai barbecue, alle rosticcerie o ad altri scopi commerciali.
Il correttto funzionamento della cappa per cucina e del filtrro richiedono una pulizia regolare.
Pulire la cappa per cucina come indicate nel manuale di istruzioni ed evitare rischi di bruciature. Per evitare il rischio di incendi, eseguire le operazioni di pulizia comme descririto nelle istruzioni.
Evitare la cottura diretta con i fornelli a gas.
Garantire un'adeguata convenzione nell'ambiente di cucina.
Se il cavo di alimentazione è danneggiato, deve essere sostuito dal costruttore, da un rappresentante o da una persona con analoga qualifica per evitare danni.
Se l'estrattore viene utilizzato assieme a elettrodomestici che bruciano gas o altri combustibili, predisporre un'adeguata ventilazione dell'ambiente.
L'aria non deve essere scaricata nella canna fumaria utilizzata per l'evacuazione dei fumi di elettrodomestici che bruciano gas o altri combustibili.
Attenersi scrupolosamente alle norme e ai regolamenti inerenti allo scarico dell'aria.
Questo elettrodomestico più essere utilizzato dai bambini di almeno 8 anni, da persone con ridotte capacità fisiche, sensoriali o mentali e da persone inesperte solo quello supervisione o se hanno appreso le modalità di utilizzato sicuro dell'elettrodomestico e sono consapevoli dei relativi rischi.

Sorvegliare i bambini affinché non giochino con l'elettrodomestico.
La pulizia e la manutenzione non devono essere effettuate dai bambini alla supervisione.
Non produit fiamme libre tanto l'estrattore.
ATTENZIONE! I componenti accessibili potrebbero divertare troppo caldi quando la cappa viene utilizzata con altri elettrodomestici per la cottura.
Le avventenze sono riprodotte nelle istruzioni che descrivono dettagliatamente il montaggio dell'apparecchiatura.

Pericolo di scariche elettriche

Inserire la spina dell'apparecchio solo in una presa adeguatamente collegata a terra. In caso di dubbi, chiedere consiglio a un technician qualificato.
Il mancato rispetto di queste istruzioni cui possare lesioni personali fatali, incendi o scosse elettriche.

PREPARAZIONE ALL'INSTALLAZIONE

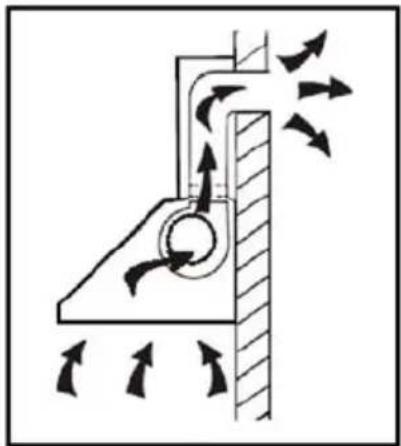

a. Se è disponibile uno scarico esterno, è possibile collegare la cappa a un condotto di estrazione (smaltato, in alluminio, tubo flessibile o materiale non infiamabile con diametro esterno di 150 mm) come illustrato nella figura seguente.

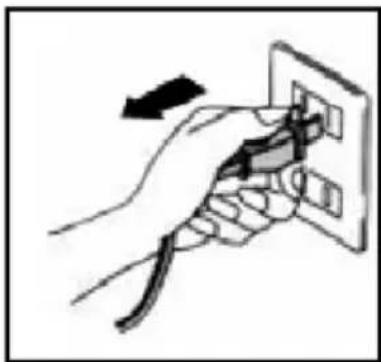

b. Prima dell'installazio ne, staccare la spina alla presa.

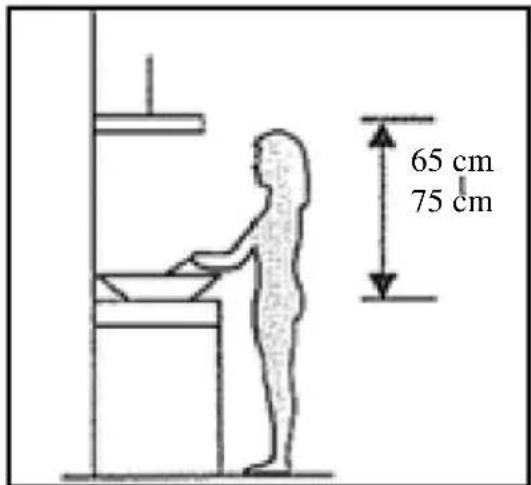

c. Per ottimizzar e l'efficienza della cappa, collocarla a una distance compresa tra 65 e 75 cm dal piano cottura.

INSTALLAZIONE

Attenzione! Attenersi scrupolosamente alle avvertenze nel foglio di installazione riguardanti l'uso dell'elettrodomestico con l'aria scaricata nell'ambiente.

Se la cappa viene utilizzata contemporaneamente ad altri elettrodomestici alimentati con fonti alternative all'elettricità, la pressione negativa dell'ambiente non deve essere superiore a 4 Pa (4× 10^-5 bar)

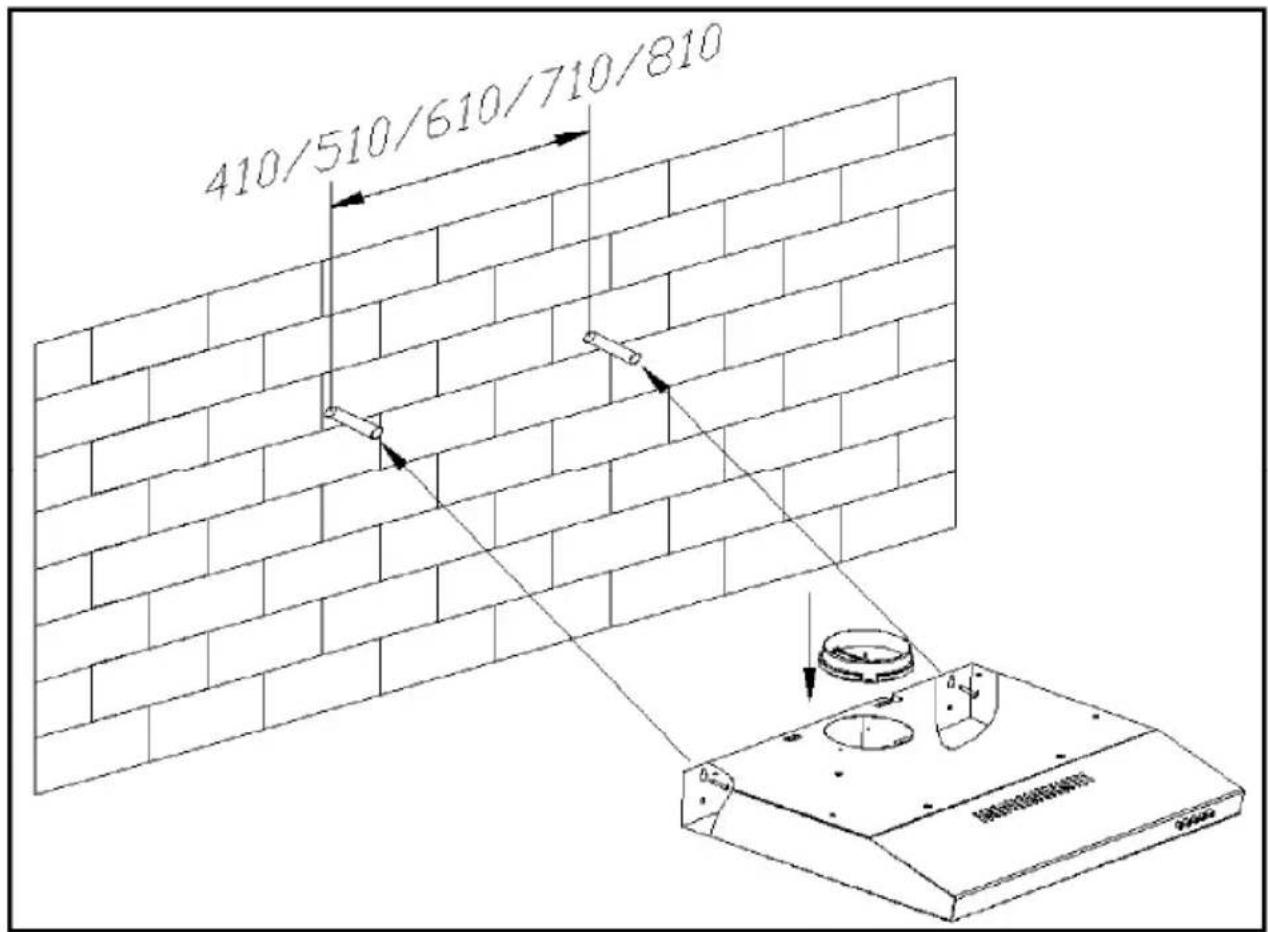

Sistema 1:

Per l'installazione a parete, praticare 2 fori da 8 mm di diametro su una superficie idonea in base alla distance dal centro dei fori collocati sulla parte posteriore della cappa.
Inserire i tasselli nei fori.
Inserire le viti nei tasselli e stringerle. Collocare la cappa sulle viti strette.

Fissare la cappa con la vite di sicurezza. I due fori di sicurezza (diametro 6 mm) sono collocati sull'involucro superiore.

Collocare la valvola a 1 via sulla cappa.

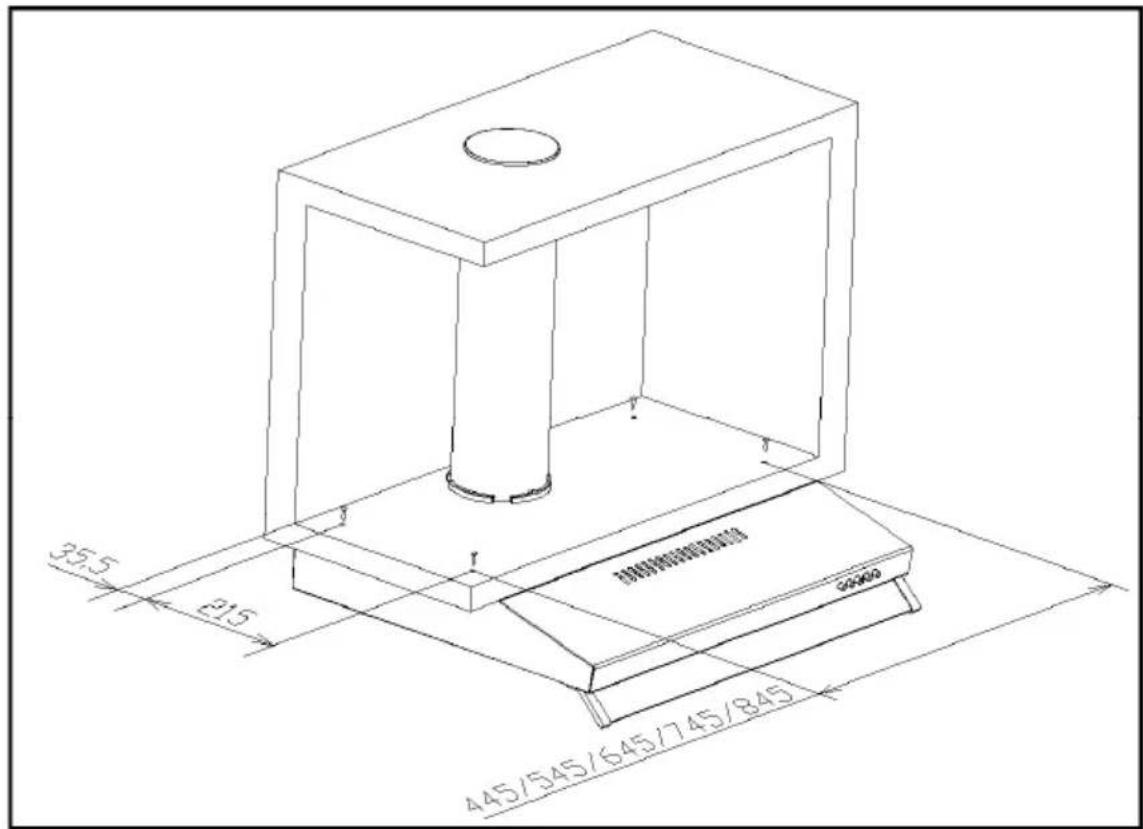

Sistema 2:

Praticare 4 fori da 6mm di diametro sulla parte inferiore del pensile.

Collocare la valvola a 1 via sulla cappa, installare la cappa sulla parte inferiore del pensile e stringere la cappa con le 4 viti.

Nota:

1. il tubo di prolunga è u n accessorio non incluso nella fornitura.
2. Togliere la pellicola protettiva prima dell'infallazione.
3. É possibile utilizzato due sistemi di ventilazione: orizzontale o verticale. Scegliere il metod di ventilazione adatto durante l'installazione.

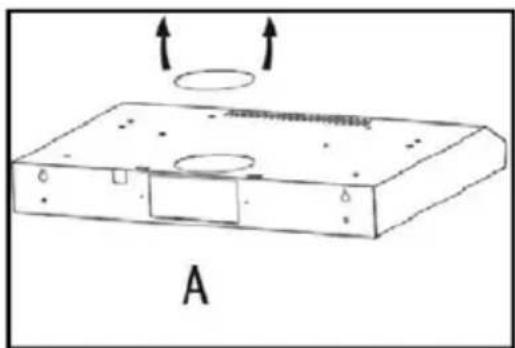

Ventilazione verticale: estrarre il coperchio circolare prima dell'uso per evacuire l'aria alla parte superiore (Fig. A).

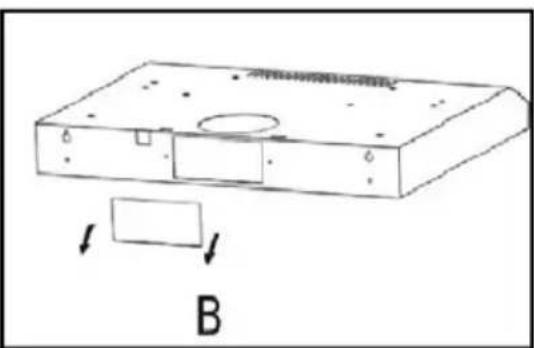

Ventilazione orizzontale: estrarre il coperchio rettangolare prima dell'uso per evacuire l'aria alla parte posteriore (Fig. B).

La presa d'aria rettangolare per la ventilazione orizzontale non è fornita in dotazione.

IMPOSTAZIONE DELLA VENTILAZIONE DELL'ARIA

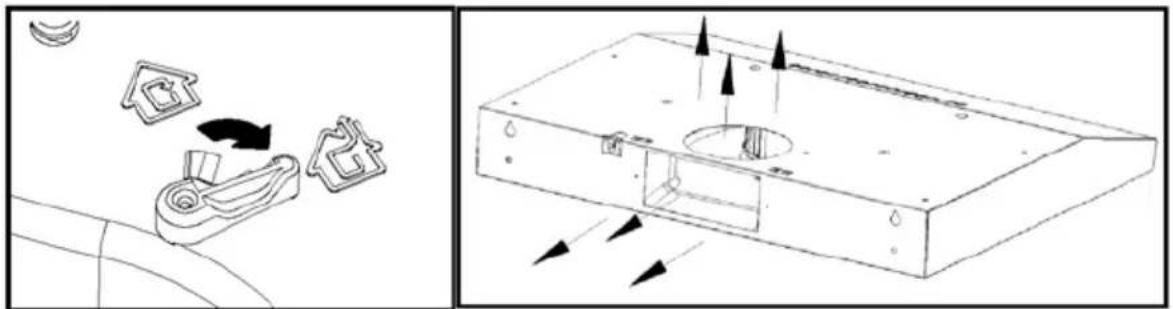

Scarico all'esterno: ruotare il regolatore in posizione esterna, installare lo scarico e accendere la cappa per evacuire l'aria dallo scarico esterno.

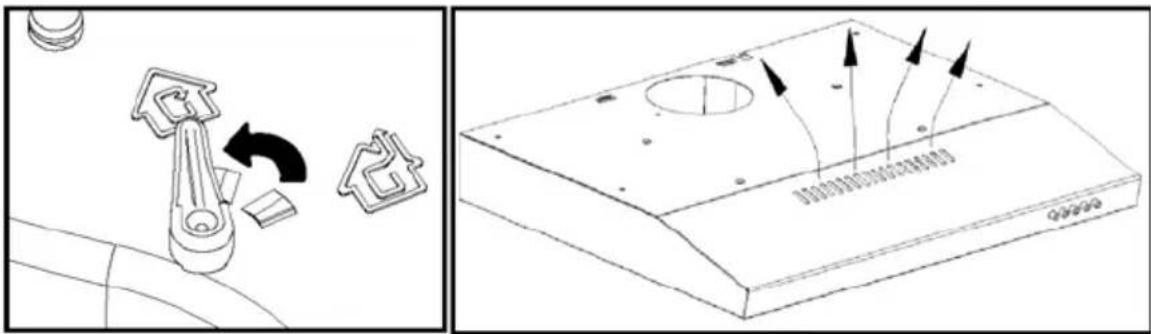

Modalità ricircolo conhetto a carboni: ruotare il regolatore in posizione interna, installare il coperchio dello scarico e accendere la cappa per evacuire l'aria dallo scarico interno.

Nota: ilaggio a carboni si monta sulla parte posteriore della griglia e deve essere sostituito agli 3 mesi.

Avvertenza: il filtro a carbone non può essere né lavato né riciclato. Deve essere sostituitobero max 120 ore di utilizzo. Il filtrto a carboni non deve essere esposto al calore.

NOTA:

Accertarsi che il filtro sia bloccato, altrimenti potrebbe allentarsi e provocare danni.
Se siutilizza unchioa carboni attivi,la potenza di aspirazione si riduce.

USO

Pulsante bassa velocità 1

Serve per la ventilazione della cucina. è adatto per la cottura e l'ebollizione lenta che non producono molto vapore.

Pulsante media velocità 2

La velocità del flusso d'aria è ideale per la ventilazione in condizioni di cottura standard.

Pulsante alta velocità 3

Quando si producono vapori o fumi densi, premere il pulsante alta velocità per ottimizzare la ventilazione.

Pulsante di illuminazione

NOTA: premendo contemporaneamente i pulsanti bassa, media e alta velocità, l'apparecchio funzione alla massima velocità.

Pulsante di accensione e spegnimento Serve ad accendere e spegnere il ventilatore.

Pulsante di aumento della velocità Serve ad aumento la velocità del ventilatore.

• Pulsante di riduzione della velocità Serve a ridurre la velocità del ventilatore.

Pulsante di illuminazione

Display digitale Display velocità ventilatore: 1 = Bassa velocità; 2 = media velocità; 3 = alta velocità; 4 = funzione massima potenza.

Timer rapido: Tenendo premuti + e per 1 secondo, il display digitale lampeggia e avvia un conto alla rovescia di 5 minuti; dopo 5 minuti, il motore e l'illuminazione si spegnono automaticamente e viene emesso un segnale acustico per 1 secondo.

Funzione massima potenza Questa cappa è dotata di una funzione massima potenza. Per attivare la massima potenza, con la cappa in funzione premere+ fino alla velocità 4 per impostare la massima velocità per 5 minuti; dopo 5 minuti, la velocità diminuisce.

MANUTENZIONE

Prima della pulizia, spagnere l'apparecchiatura e staccare la spina.

I. Pulizia regolare

Adoperare un panno morbido inumidito con acqua calda saponata o un detergente delicato per la pulizia di ambienti domestici. Non utilizzato mai spugnette metalliche, sostanze chimiche, materiali abrasivi o spazzole dure per pulire l'apparecchio.

II. Pulizia mensile del filtro antigrasso

ESSENZIALE: per evitare il rischio di incendi, pulire ilhetto una volta al mese.

Il filtrro raccoglie grassi, fumi e polveri, per cui influisce direttamente sull'efficienza della cappa. Se non viene pulito, i residui grassi (potenzialmente infiammabili) saturano il filtrro. Pulirlo con un detergente per la pulizia di ambienti domestici.

III. Pulizia annuale del filtro a carboni attivi

Deve essere utilizzato SOLO se l'apparecchio viene adoperato in modalità ricircolo (senza sfiato all'esterno). Questo Filtering intrappola gli odori e delve essere sostituito almeno una volta all'anno, a seconda della frequenza di utilizzo della cappa.

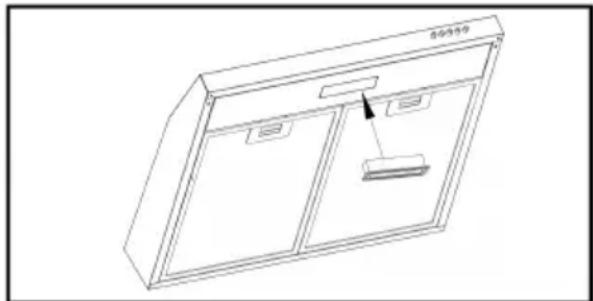

IV. Sostituz ione della lampadina

1. Spagnere l'elettrodomestico e staccare la spina.
2. Togliere il coperchio della lampada svitando le 2 viti.
3. Scollegare il cablaggio dell'illuminazione e smontare i portalampada e il cablaggio della cappa. Importante: se non è possibile sostuire le lampade singolarmente, occorre procurarsi un kit comprendente lampade, portalampada e cablaggio (lampada a LED: max 1,5 / 2 Watt)
4. Montare le lampade di ricambio, i portalampada e il cablaggio nelle loro posizioni originarie. Ricollegare il cablaggio dell'illuminazione.

SOLUZIONE DEI PROBLEMI

Guasto	Causa	Soluzione
La luce si accende ma il ventilatore non funziona.	La pala del ventilatore è bloccata.	Specnere l'apparecchio e rivolgersi all'assistenza per la riparazione.
	Il motore è danneggiato.
La lampada e il ventilatore non funzionano.	La lampadina è bruciata.	Sostituire la lampadina con un'altra della stessa potenza.
	Cavo di alimentazione allentato.	Inserire nuovamente la spina del cavo di alimentazione.
L'apparecchio vibra notevolmente.	La pala del ventilatore è danneggiata.	Specnere l'apparecchio e rivolgersi all'assistenza per la riparazione.
	Il motore del ventilatore non è fissato saldamente.	Specnere l'apparecchio e rivolgersi all'assistenza per la riparazione.
	L'apparecchio non si aggancia correttamente alla staffa.	Smontare l'apparecchio e controlling se la staffa si trovna nella posizione corretta.
L'aspirazione è insufficiente.	Distanza eccessiva tra l'apparecchio e il piano cottura.	Regolare la distance a 65-75 cm.

PROTEZIONE DELL'AMBIENTE

Le apparecchiature elettriche non devono essere smaltite assieme ai rifiuti domestici. Smaltire l'apparecchiatura in una struttura di ricicchio. Per il ricicchio, consultare le autorità locali o il fornitore.

Sull'unità è riportato il symbolo di conformità alla Direttiva europea 2012/19/UE relativà allo smaltimento di apparecchiature elettriche ed elettroniche usate (WEEE).

Garantendo il corretto smaltimento del prodotto, è possibile evitare consequences negative per l'ambiente e per la salute umana dovute a uno smaltimento inappropriato.

Il significato sul prodotto indica che non può essere smaltito come rifiuto domestico. Il prodotto deve essere conferito in un punto di raccolta per il ricicchio delle apparecchiature elettriche ed elettroniche.

Lo smaltimento deve essere effettuato in conformità alle normative locali in materia di smaltimento rifiuti.

Per informazioni più dettagiate sul trattamento, il recupero e il ricicchio dell'apparecchio, rivolgersi all'ufficio pertinente di zona, all'azienda addetta allo smaltimento dei rifiuti urbani o al rivenditore da cui è stata acquistato.
