PKL 741 TD2IXHA - Cuisinière HOTPOINT-ARISTON - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Détails
Type de produit	Cuisinière
Nombre de foyers	4 foyers
Type de foyers	Foyers à gaz
Dimensions (L x P x H)	60 x 60 x 85 cm
Poids	Environ 50 kg
Capacité du four	65 litres
Type de four	Four à gaz
Classe énergétique	A
Système de sécurité	Coupe-gaz sur chaque foyer
Utilisation	Idéale pour la cuisson de plats variés, facile à utiliser avec des commandes intuitives.
Maintenance	Nettoyage régulier des foyers et du four recommandé, pièces facilement accessibles.
Garantie	2 ans

FOIRE AUX QUESTIONS - PKL 741 TD2IXHA HOTPOINT-ARISTON

Comment allumer la cuisinière HOTPOINT ARISTON PKL 741 TD2IXHA ?

Pour allumer la cuisinière, tournez le bouton de commande correspondant à la zone de cuisson que vous souhaitez utiliser dans le sens des aiguilles d'une montre jusqu'à atteindre la position d'allumage.

Que faire si le gaz ne s'allume pas ?

Vérifiez que le robinet de gaz est ouvert et que la cuisinière est correctement branchée. Si le problème persiste, contactez un professionnel pour une vérification.

Comment nettoyer la surface de cuisson en inox ?

Utilisez un chiffon doux et un nettoyant pour inox. Évitez les éponges abrasives qui pourraient rayer la surface.

Quelle est la capacité du four de la cuisinière ?

Le four de la cuisinière HOTPOINT ARISTON PKL 741 TD2IXHA a une capacité de 65 litres.

Comment régler la température du four ?

Tournez le bouton de température situé sur le panneau de commande du four jusqu'à la température désirée, indiquée sur le cadran.

Pourquoi le four ne chauffe-t-il pas ?

Vérifiez que le four est bien réglé sur la température souhaitée et que le programme de cuisson est actif. Si le problème persiste, il peut être nécessaire de consulter le service après-vente.

Comment utiliser la fonction de grill ?

Pour utiliser la fonction de grill, sélectionnez le mode grill sur le panneau de commande et réglez la température souhaitée. Assurez-vous d'utiliser un plat résistant à la chaleur.

Comment déverrouiller le panneau de commande ?

Pour déverrouiller le panneau de commande, maintenez enfoncé le bouton de verrouillage pendant environ 3 secondes jusqu'à ce que le voyant s'éteigne.

Où trouver le numéro de série de la cuisinière ?

Le numéro de série se trouve sur une étiquette située à l'arrière de la cuisinière ou à l'intérieur de la porte du four.

Comment réinitialiser la cuisinière ?

Pour réinitialiser la cuisinière, débranchez-la de la prise électrique pendant quelques minutes, puis rebranchez-la.

MODE D'EMPLOI PKL 741 TD2IXHA HOTPOINT-ARISTON

Description de l'appareil,9

Installation,25

Mise en marche et utilisation,31

Precautions et conseils,31

Nettoyage et entretien,32

Anomalies et remèdes,33

Italiano

ATTENTION: Cet apparéil ainsi que ses parties accessibles deviennent très chauds pendant leur fonctionnement. Il faut faire attention à ne pas toucher les éléments chauffants. Ne pas faittreapprocher les enfants de moins de 8 ans à moins qu'ils ne soient sous surveillance constante. Le present apparéil peut etre utilisé par des enfants de plus de 8 ans et par des personnes représentant des capacities physiques, sensorielles ou mentales réduites ou n'avant pas l'expérience ou les connaissances indispensablees, à condition qu'ils soient sous bonne surveillance ou qu'ils aient reçu les instructions nécessaires pour uneutilisation de I'appareil en toute sécurité et a condition qu'ils se rendent compte des dangers encourus. Les enfants ne doivent pas jouer avec I'appareil. Les opérations de nettoyage et d'entretien ne doivent pas etre effectuees par des enfants non surveillés.

ATTENTION: Laisser un réseau de cuisson avec de l'huile ou de laGRAisse sur un foyer est dangereux et risque d'entrainer un incendie. Il ne faut JAMAIS essayer d'eteindre une flamme ou un incendie avec de I'eau! Il faut eteindre I'appareil et couvir la flamme avec un couvercle, par exemple, ou avec une couverture anti-feu.

ATTENTION: Risque d'incendie: ne pas laisser d'objets sur les surfaces de cuisson.

Ne jamais nettoyer l'appareil avec des nettoyeurs vapeur ou haute pression.

Essuyer tout liquide pouvant se trouver sur le couvercle avant de l'ouvrir. Ne pas abaisser le couvercle en verre (s'il y en a un) tant que les brûleurs gaz ou la plaque électrique sont chauds.

Cet apparéil ne peut pas être allumé au moyen d'un temporisateur extérieur ou d'un système de commande à distance séparé.

ATTENTION : l'utilisation de protections de table inappropriées peut cause des incendies.

ES

Advertencias

• le type d'anomalie
• le modele de votre apparéel (Mod.)
• son numero de série (S/N)

Cas informations figurent sur la plaquette signaletique appossee sur vrotte apparieil et/ou sur son emballage.

ES

Asistencia

Comunique:

Description de l'appareil

Vue d'ensemble

1. Grilles support de CASSEROLES
2. BRULEURS AGZ
3. Manettes de commande des BRULEURS GAZ
4. Bougie d'allumage des BRULEURS GAZ

5. DISPOSITIF DE SECURITE

6. BRULEURS GAZ ils ont plusieurs dimensions et puissances. Choisissez celui qui correspond le besoin au diamètre de votre casserole.

7. Manettes de commande des BRULEURS GAZ pour le réglage de la flamme.
8. La bougie d'allumage des BRULEURS GAZ permet l'allumage automatique du brûleur sélectionné.
   DISPOSITION DE SECURITE en cas d'extinction accidentelle de la flamme, coupe immidiatement l'avree du gaz.

ES

! Conservez ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu'il suive l'appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants.

! Lisez attentivement les instructions : elles contiennent des conseils importants sur l'installation, l'utilisation et la sécurité de votre apparéil

Conditions réglementaires d'installation (Pour la France)

Le raccordement gaz devra etre fait par un technicien qui assurera la belle alimentation en gaz et le meilleur reglage de la combustion des bruleurs. Ces operations d'installation, quoique simples, sont delicates et primordiales pour que voitre table de cuisson vous rende le meilleur service. L'installation doit etre effectue conformément aux textes reglementaires et regles de l'art en vigueur et reglement sanitaire départemental.

Positionnement

! Les emballages ne sont pas des jouets pour enfants, il faut lesmettre au rebut en respectant la reglementation sur le tri selectif des déchets (voir Précautions et conseils).
! L'installation doit être effectuee par un professionnel du secteur conformement aux instructions du fabricant. Une mauvaise installation peut causer des dommages à des personnes, des animaux ou des biens.
! Cet apparéil peut être installé et fonctionner seulement dans des locaux qui sont aérés en permanence, selon les Normes Nationales en vigueur. Il faut observer les conditions suivantes:

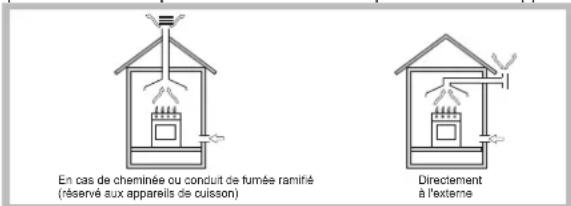

- La pièce doit prévoir un système d'évacuation vers l'extérieur des fumées de combustion, réalisé au moyen d'une hotte ou par ventilateur électricqu qui entre automatiquement en fonction dès que l'on allume l'appareil.

• La piece doit prévoir un système qui consent un apport d'air nécessaire à une régulière combustion. Le flux d'air nécessaire à la combustion ne doit pas être inférieur à 2m^3 /h par kW de puissance installée.

Le système peut être réalisé en préleverant l'air directement de l'extérieur du bâtiment au moyen d'un conduit d'au moins 100~cm^2 de section utile qui ne risque pas d'être bouché accidentellement.

Ou, de manière indirecte depuis des locaux adjacents et équipés d'un conduit de ventilation avec l'extérieur comme susmentionné; ces locaux ne doivent pas être des parties communes du bâtiment, des chambris à coucher ou des locaux à risque d'accendie.

• Une utilisation intensive et prolongée de l'appareil peut nécessiter d'une aération supplémentaire, comme par exemple l'ouverture d'une fenêtre

ou une aération plus efficace, en augmentant la puissance d'aspiration mécanique si déjà prédisposée.

• (Pour la France et la Belgique) Les gaz de petrole liquifiés, plus lourds que l'air, se déposent et stagnent vers le bas. Les locaux qui contiennent donc des bouteilles de G.P.L doivent prévoir des ouvertures vers l'extérieur afin de permettre l'évacuation du gaz par le bas en cas de fuites accidentelles. Les bouteilles de GPL, qu'elles soient vides ou partiellement pleines, ne devront donc pas été installées ou entreprises dans des locaux qui se trouvent au dessous du niveau du sol (caves etc.). Il est opportun de n'entreposer dans le local que la bouteille que vous étés en train d'utiliser, place de façon à ne pas être sujette à l'action directe de sources de chaleur (fours, deux de bois, poèles etc.) qui peuvent atteindre des températures dépassant 50^ .

Encastrement

Pour une installation correcte de la table de cuisson, il faut se conformer aux instructions suivantes :

• Les meubles jouxtant la table, dont la hauteur dépasse celle du plan de cuisson, doivent être placés à au moins 200mm du bord du plan.
• Les hôtes doivent être installées conformément aux instructions reportées dans leur notice d'installation et à au moins 650 mm de distance (voir figure).
• Les éléments hauts jouxtant la hotte doivent être placés à au moins 420 mm de distance du plan de travail (voir figure).

En cas d'installation de la table de cuisson sous un élément haut, ce dernier devra être monté à au moins 700 mm de distance du plan.

Avant de procéder à l'installation, enlever les grilles et les brûleurs du plan de cuisson et renverser celui-ci en veillant à ce que les thermocouples et les bougies ne soient pas endommages.

Appliquer les joints fournis avec l'appareil sur les bords extérieurs du plan de cuisson pour empêcher le passage de l'air, de l'humidité et de l'eau (voir figure).

Pour une application correcte, s'assurer que les surfaces à sceller sont propres,

sèches et sans traces deGRAISSES/huiles.

• La découverte du meuble doit avoir les dimensions indiquées par la figure. Des crochets de fixation sont prévus pour fixer la table sur des plans de 20 à 40 mm d'épaissieur. Pour bien fixer la table, utilisez tous les crochets fournis.

Scheme de fixation des crochets

Position du crochet pour top H=20mm

Position du crochet pour top H=30mm

Devant

Position du crochet pour top H=40mm Derriere

!Utilisez tous les crochets compris dans le "sachet accessoires"

• Si la table n'est pas installée au-dessus d'un four à encastrer, il faut monter un panneau d'isolation en bois. Il faut le monter à au moins 20 mm de distance du bord inférieur de la table.

Aération

Pour garantir uneonne aeration,la cavite d'encastrement doitetre depourvue de paroi arriere. Il est conseilé dinstaller le four de maniere a ce qu'il repose sur deux cales en bois ou bien sur un plan d'appui continu qui ait une decoupe d'au moins 45× 560mm (voir figures).

En cas d'installation au-dessus d'un four encastrable dépourvu de ventilation de refroidissement forcie, il faudra prévoir des prises d'air d'entrée et de sortie pour permettre une bonne aération à l'intérieur du meuble (voir figure).

Raccordement electrique

Les tables munies d'un cordon d'alimentation tripolaire, sont prévues pour un fonctionnement à courant alternatif à la tension et à la fréquence d'alimentation indiquées sur la plaquette des caractéristiques (placee sous la table de cuisson). Le conducteur de terre du cable est jaune/vert. En cas d'installation au-dessus d'un four à encastrer, la connexion électrique de la table et celle du four doivent être effectuees séparément, pour des questions de sécurité électrique mais aussi pour simplifier, au besoin, l'extraction du four.

Branchement du cable d'alimentation au réseau électricque

Montez sur le cable une prise normalisée adaptée à la charge indiquée sur l'étiquette des caractéristiques.

En cas de raccordement direct au réseau, il faut intercaler entre l'appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d'écartement entre les contacts, dimensionné à la charge et conforme aux normes en vigueur (le fil de terre ne doit pas être interrompu par l'interrupteur). Le cable d'alimentation ne doit atteindre, en aucun point, des températures dépassant de 50^ la température ambiente.

! L'installateur est responsable du bon raccordement électrique de l'appareil et du respect des normes de sécurité.

Avant de procesder au branchement, assurez-vous que:

• la prise est bien munie d'une terre conforme à la loi;
• la prise est bien apte à supporter la puissance maximale de l'appareil, indiquée sur la plaquette signalétique;
• la tension d'alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique;
• la prise est bien compatible avec la fiche de l'appareil. Si ce n'est pas le cas, remplacez la prise ou la fiche, n'utiliseznrallonges ni prises multiples.

!Aprèsinstallation de l'appareil,le cable électrique et la prise de courant doit être facilement accessibles

Le cable ne doit être ni pié ni excessivement écrasé.

II doit être contrôle périodique et ne peut être remplace que par un technicien agrée (voir Assistance).

! Nous déclinons toute responsabilité en cas de non respect des normes numériées ci-dessus.

Raccordement gaz

Raccorder l'appareil à la bouteille ou à la canalisation du gaz conformément aux normes en vigueur, uniquement après avoir vérifié que l'appareil est bien régèle pour le type de gaz d'alimentation utilisé. Dans le cas contraire, effectuer les opérations décrites au paragraphe "Adaptation aux différents types de gaz". Pour l'alimentation en gaz liquide, utiliser des régulateurs de pression conformés aux Normes en vigueur.

! Pour un fonctionnement en toute sécurité, pour l'emploi correct de l'énergie et une plus longue durée de vie de l'appareil, vérifier si la pression d'alimentation respecte bien les valeurs indiquées dans le tableau 1 "Caracteristiques des brûleurs et des injecteurs".

Pour relier l'appareil à la canalisation du gaz Naturel, 12E+3+ pour la Belgique, 12E pour le Luxembourg et 12L pour la Holland, il faut avant tout installer le raccord "R" (disponible sur demande auprès du Service d'Assistance Technique Ariston) avec son étanchéité "G" sur le raccord en forme de "L" situé sur le tuyau de raccordement gaz (voir figure). Le raccord est fourni de filtage conique maje avec pas 1/

Le raccordement doit être réalisé au moyen:

• ou d'un tuyau rigide
• ou d'un tuyau flexible en acier inox, sans interruption, et équipé de raccordements filétés.

En amont de l'appareil il faut installer un robinet d'arrêt du gaz; il devra être installé de manière à pouvoir facilement le manoeuvrer, selon les Normes Nationales en vigueur.

Raccordement par tuyau rigide (cuivre ou acier)

! Le raccordement à l'installation de gaz doit être effectué de manière à ce que l'appareil ne subisse aucun type de contrainte.

La rampe d'alimentation de l'appareil est munie d'un raccord en "L" orientable dont I'etanchete est assurée par un joint. S'il vous faut inverter le raccord, vous nevez obligatoirement remplacer le joint d'etanchete (fourni avec I'appareil).

Le raccord d'entrée du gaz à l'appareil est filtré 1/2 gaz male cylindrique.

Raccordement par tuyau flexible en acier inox, à paroi continue avec raccords filétés

Le raccord d'entrée du gaz à l'appareil est filtré 1/2 gaz male cylindrique.

La mise en œuvre de ces tuyaux doit être effectuee de façon a ce que, meme au maximum de leur extension, ils ne depassent pas 2000mm de long. Ares raccordement, assurez-vous que le tuyau metallique flexible ne touche pas a des parties mobiles et n'est pas ecrase.

! N'utilise que des tuyaux conformes et des joints d'étanchéité conformes aux textes réglementaires applicables dans le pays.

Verification de I'etanchéité

! Une fois l'installation terminée, vérifier l'échéité de tous les raccords en utilisant une solution savonneuse et jamais une flamme.

Adaptation aux différents types de gaz (pour la France et la Belgique)

Pour adapter la table à un type de gaz autres que celui pour lequel elle a été prévue (indiqué sur l'étiquette fixée sous la table ou sur l'emballage), il faut changer les injecteurs des brûleurs en procédant comme suit :

1. Enlevez les grilles du plan de cuisson et sortez les brûleurs de leur logement.
2. Dévissez les injecteurs à l'aide d'une clé à tube de 7 mm et remplacezles par les injecteurs adaptés au nouveau type de gaz (voir tableau 1 "Caracteristiques des brûleurs et des injecteurs").
3. Remontez les différentes parties en effectuant les opérations dans le sens inverse.
4. En fin d'opération remplacez la vente étiquette par celle correspondant au nouveau gaz utilisé, disponible dans nos Services Àpres-vente.

Remplacement des injecteurs sur le brûleur "deux flammes" indépendantes

1. Enlevez les grilles du plan de cuisson et sortez les brûleurs de leur logement; Le brûleur est formé de deux parties distinctes (voir figure);
2. Devissez les injecteurs à l'aide d'une clef en tube de 7 mm. Le brûleur interieur a un injecteur, le brûleur extérieur en a deux (de même dimension). Remplacez les injecteurs par d'autres appropriés au nouveau type de gaz (voir tableau 1).
3. Remontez les différentes parties en effectuant les opérations dans le sens inverse.

Remplacement des injecteurs du bruleur Triple couronne

1. Retirer les grilles et sortir les brûleurs de leurs logements. Le brûleur est formé de deux parties distinctes (voir figures);
2. Dévisser les injecteurs à l'aide d'une clé à tube de 7 mm. Remplacer les injecteurs par d'autres appropriés au nouveau type de gaz (voir tableau 1). Les deux injecteurs sont percés des mêmes troux.
3. Remonter les composants dans le sens inverse du démontage.

Réglage de l'air primaire des brûleurs (pour la France et la Belgique) Les brûleurs ne nécessit d'aucun réglage de l'air primaire.

• Réglage minimum (pour la France et la Belgique)
• Placez le robinet sur la position de minima;

1. Deposez la manette et tournez la vis de réglage positionné à l'intérieur ou sur le côte de la tige du robinet jusqu'à ce que vous obtienez une petite flamme régulière;

2. Une fois obtenu le début minimal souhaite, allumez le brûleur et tournez brusquement la manette de la position de ralenti à la position d'ouverture maximale et vice versa à plusieurs reprises. Vérifiez ainsi qu'il n'y ait pas extinction du brûleur.

3. En cas de mauvais fonctionnement du dispositif de sécurité gaz (thermocouple) équipant certains apparéils, quand les brûleurs sont au minima, augmentez leur début en agissant sur la vis de réglage.
4. Àprous avoir procédé à ce réglage, reposez les scellés sur les by-pass en utilisant de la cire ou autre matériel équivalent.
5. Dans le cas de manettes à réglage "discret" et d'affichage à led, positionner la manette sur le minimum, retirer ensuite la manette et agir sur la vis de réglage située à côte de la tige du robinet.

6. Reglage des minima du brûleur DCDR à réglage "discret" et à affichage à led :

7. pour le réglage de l'anneau extérieur, tourné la manette dans le sens inverse des aiguilles d'une montre jusqu'à la position minimum ;

8. pour le réglage du minimum de l'annou intérieur, tourner la manette dans le sens des aiguilles d'une montre jusqu'à la position minimum;
9. retirer la manette et agir sur la vis située à côte de la tige du robinet.

! En cas de gaz liquides, il faut visser à fond la vis de réglage.

! En fin d'opération remplacez la vieille étiquette par celle correspondant au nouveau gaz utilisé, disponible dans nos Services Àpreès-vente.

! Si la pression du gaz utilisé est différente (ou variable) par rapport à la pression prévue, il faut installer, sur la tuyauterie d'entrée un régulateur de pression approprié (conformément aux textes réglementaires applicables dans le pays).

PLAQUETTE SIGNALETIQUE
Raccordements électriques	voir plaquette signalétique
CE	Cet apparéil est conforme aux Directives Communautaires suivantes : - 2006/95/CE du 12/12/06 (Basse Tension) et modifications successives - 2004/108/CE du 15/12/04 (Compatibilité Electromagnétique) et modifications successives - 93/68/CEE du 22/07/93 et modifications successives. - 2009/142/CE du 30/11/09 (Gaz) et modifications successives - 2012/19/UE et modifications successives.
ÉCOCONCEPTION	Règlement n°66/2014 de l'UE intégrant la Directive 2009/125/EC. Norme EN 30-2-1

\section*{Caracteristiques des brûleurs et des injecteurs}

Tableau 1 (Pour la France et la Belgique)			Gaz liquidés					Gaz natural
Brûleur Diamètre	(mm)	Puisance thermique kW(p.c.s.)*Réduit	Puisance thermique kW(p.c.s.)*Nominale	By-pass 1/100(mm)	Injecteur 1/100(mm)	Débit *(g/h)Butane	Propane	Injecteur 1/100(g20nm)	Puisance thermique kW(p.c.s.)*Nominale	Débit *(g/h)	Puisance thermique kW(p.c.s.)*Nominale	Débit *(l/h)G25
Rapide Réduit (RR)	100	0.70	2.60	39	80	189	186	122(H3)	2.60	248	2.60	288
Semi Rapide (S)	75	0.40	1.65	28	64	120	118	96(Z)	1.65	157	1.65	183
Auxiliaire (A)	55	0.40	1.00	28	50	73	71	79(6)	1.00	95	1.00	111
Triple Coronne (TC)	130	1.50	3.30	61	65x2	240	236	103x2	3.60	343	3.30	365
Ultra Rapide (UR)	100	0.70	3.40	39	91	247	243	138(H3)	3.40	324	3.40	376
Deux flammes(DCDR Intérieur) (2)	36	0.40	0.90	28	44	65	64	74	0.90	86	0.90	100
Deux flammes(DCDR Exterieur)2 injecteurs (2)	130	1.50	4.10	61	70x2	298	293	110x2	4.10	390	4.10	454
Pressionsd'alimentation(Pour la France)	Nominate (mbar)Minimum (mbar)Maximum (mbar)					28-302035	372545			201725		252030
Pressionsd'alimentation(Pour la Belgique)	Nominate (mbar)Minimum (mbar)Maximum (mbar)					28-302035	372545			201525		251530

Pour la Hollande				Gaz natural
Brûleur Diamètre	(mm)	Puisance thermiquekW (p.c.s.* )	RéduitNom	Injecteur1/100(mm)minale	Débit *(l/h)G25
Rapide Réduit (RR)	100	2.60	0.70	122(H3)	288
Semi Rapide (S)	75	1.65	0.40	96(Z)	183
Auxiliaire (A)	55	1.00	0.40	79(6)	111
Triple Coronne (TC)	130	3.30	1.50	103x2	365
Ultra Rapide (UR)	100	3.40	0.70	138(H3)	376
Doppie Fiamme(DCDR Intérieur) (2)	30	0.90	0.40	74	100
Doppie Fiamme(DCDR Exterieur)2 injecteurs (2)	130	4.10	1.50	110x2	454
Pressionsd'alimentation	Nominale (mbar)Minimum (mbar)Maximum (mbar)				252030

FR

BE

LU

NL

Pour la Luxembourg				Gaz natural
Brûleur Diamètre	(mm)	Puisance thermique kW (p.c.s.* )		Injecteur 1/100 (mm) minale	Débit * (l/h) G20
			RéduitNo
Rapide Réduit (RR)	100	2.60	0.70	122(H3)	248
Semi Rapide (S)	75	1.65	0.40	96(Z)	157
Auxiliaire (A)	55	1.00	0.40	79(6)	95
Triple Coronne (TC)	130	3.30	1.50	103x2	314
Ultra Rapide (UR)	100	3.40	0.70	138(H3)	324
Doppie Fiamme (DCDR Intérieur) (2)	30	0.90	0.40	74	86
Doppie Fiamme (DCDR Exterieur) 2 injecteurs (2)	130	4.10	1.50	110x2	390
Pressions d'alimentation	Nominale (mbar)				25
	Minimum (mbar)				20
	Maximum (mbar)				30

(2) Uniquement pour DCDR double commande
A 15^ et 1013,25 mbar-gaz sec
Propane P.C.S. = 50,37 MJ/kg
Butane P.C.S. = 49,47 MJ/kg
Nature G20 P.C.S. = 37,78 MJ/m³
Nature G25 P.C.S. = 32,49 MJ/m³

PKL 752 IX/HA PKL 741 D2/T/IX/HA

PKL 752 T/IX/HA
PKL 751 T/IX/HA
PKLL 751 T/IX/HA
PKL 752 T/EX/HA

Mise en marche et utilisation

! La position du brûleur gaz correspondante est indiquée sur chaque manette.

Les tables de cuisson sont équipées de réglage de puissance "discret" permettant de régler avec précision la flamme jusqu'à 5 niveaux différents. Grace à ce système, les tables à gaz permettent de toujours obtenir les mêmes résultats pour chaque recette car il est plus simple de repérer avec précision le niveau de puissance optimal pour le type de cuisson choisi.

Brûleurs à gaz

Chaque manette permet de regler le brûleur sélectionné comme suit :

Pour allumer un brûleur, approchez une flamme ou un allume-gaz, appuyez à fond et tournez la manette correspondante dans le sens inverse des aiguilles d'une montre pour sélectionner la position de puissance maximale. Sur les modeles équipés d'un dispositif de sécurité gaz, appuyez pendant au moins 2-3 secondes de suite sur la manette pour permettre au dispositif de se rechauffer.

Pour allumer un brûleur sur les modèles équipés de bougie d'allumage, appuyez ensuite à fond sur la manette correspondante et tournez-la dans le sens inverse des aiguilles d'une montre jusqu'à sa position de puissance maximale.

! En cas d'extinction accidentelle des flammes du brûleur, tournez la manette jusqu'à l'arrêt et attendez au moins 1 minute avant de tenter de rallumer.

Pour êtreindre le brûleur tourmez la manette dans le sens des aiguilles d'une montre pour la ramener en face du symbole "●".

Réglage "discret" de la flamme

Il est possible de régler à l'aide de la manette 5 niveaux de puissance pour le brûleur choisi.

Pour passer d'un niveau à l'autre, il suffit de toumer la manette vers le niveau choisi.
Un déclic /clic signale le passage d'un niveau à l'autre.

Le niveau sélectionné est signé par le symbole correspondant (symboles) les et, sur les tables équipées d'afficheur, par allumage des

LED (5 = puissance max.; 1 = puissance min.). Ce système assure un réglage parfait de la flamme et permet de toujours atteoir le même résultat de cuisson car il est plus facile de régler le niveau de puissance désire.

Le brûleur à “ deux flammes**

Ce brûleur à gaz est formé de deux anneaux de flamme concentriques pouvant fonctionner ensemble ou séparation (uniquement dans le cas de double commande).

Le brûleur étant équipé d'un dispositif de sécurité de flamme, appuyer pendant au moins 2-3 secondes de suite sur la manette pour permettre au dispositif de se rechauffer.

Double commande:

Chaque couronne composant le brûleur a sa propre manette de commande :

la manette caractérisée par le symbole corolrole l'anneau extérieur; la manette caractérisée par le symbole ionrolle l'anneau interieur;

Pour allumer la couronne souhaitee, appuyer sur la manette correspondante en tournant dans le sens inverse des aiguilles d'une montre jusqu'à la position de puissance maximale

Pour une utilisation optime du foyer double flamme, ne jamais régler, simultanément, l'anneau du centre sur sa position minimale et l'anneau extérieur sur sa position maximale.

Conseils pratiques pour l'utilisation des brûleurs

Pour obtenir un excellent rendement, n'oubliez pas :

• D'utiliser des recipients appropriés à chaque brûleur (voir tableau) pour éviter que les flammes ne dépassent de sous les casseroles.
• De toujours utiliser des casseroles à fond plat et avec couvercle.
• De tourner la manette dans la position minimum au moment de l'ébullion.

Brûleurs Ø Diamètre de récipliers (cm)
Rapide Réduit (RR)	24 - 26
Semi Rapide (S)	16 - 20
Auxiliaire (A)	10 - 14
Triple Couronne (TC)	24 - 26
Ultra Rapide (UR)	24 - 26
Deux Flames (DCDR interieur)	10 - 14
Deux Flames (DCDR extérieur)	26 - 28

! Sur les modèles munis de grille de réduction, cette démarche ne doit être utilisée que sur le brûleur Deux flammes interieur (DCDR interieur), lorsque l'on utilise des recipients de diamètre inférieur à 12 cm.

Pour désigner le type de brûleur reportez-vous aux dessins figurant dans le paragraphe "Caracteristiques des brûleurs et des injecteurs".

Pour un maximum de stabilité, assurez-vous systématiquement que les supports de la poèle soient bien fixés et que chaque poèle soit centré sur son brûleur.
- Les poignées des poèles doivent être alignées avec les barres de support.
- Les poignées des poèmes doivent être positionnées de façon à ne pas dépasser de l'avant de la cusinière.

L'aspect le plus variable en termes de stabilité des casseroles peut être la casserole elle-même (ou son positionnement durant son utilisation). Des casseroles correctement équilibrées, avec des fonds plats, centrées sur le brûleur,

avec les poignées positionnées en ligne avec l'un des fers de la grille offrent bien sur le maximum de stabilité.

Précautions et conseils

! Cet apparéil a été concu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.

Sécurité générale

• Ce mode d'emploi concerne un apparéil à encastrer classe 3.
• Pour bien fonctionner, les appareils à gaz ont besoin d'un apport d'air régulier. Il est important de vérifier lors de leur installation, que tous
• N'existe que sur certains modèles.

les points indiqués dans le paragraphe relat à leur “Positionnement” soient respectés.

• Les instructions fournies ne sont applicables qu'aux pays dont les symboles sont reportés dans la notice et sur la plaquette d'immatriculation.
• Cet apparéil a été consq pour un usage familial, de type non professionnel.
• Cet apparéil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.
• Ne touche pas à l'appareil si vous étés pieds nus ou si vous avez les mains ou les pieds mouillés ou humides.
• Cet apparéil qui sert à cuir des alimentés ne doit être utilisé que par des adultes conformément aux instructions du mode d'emploi. Toute autre utilisation ( comme par exemple le chauffage d'une piece) est impropre et donc dangereux. Le fabricant décline toute responsabilité en cas de dommages provoqués par un usage impropre ou errone.
• Evitez que le cordon d'alimentation d'autres petits electroménagers touche à des parties chaudes du four.
• Les orifices ou les fentes d'aération ou d'évacuation de la chaleur ne doivent pas été bouchés
• Contrôlez toujours que les manettes sont bien dans la position "●"°°' quand l'appareil n'est pas utilisé.
• Ne tirezURTout pas sur le cable pour débrancher la fiche de la prise de courant.
• N'effectuez aucune opération de nettoyage ou d'entretien sans avoirAAPARAVANT DEBRANCHÉ LA Fiche de la prise de courant.
• En cas de panne, n'essayez enaucun cas d'acceder aux mecanismes internes pour tenter de réparer l'appareil. Contactez le service d'Assistance (voir Assistance).
• Faites attention à ce que les manches des casseroles soient toujours tournés vers l'intérieur de la table de cuisson pour éviter tout risque d'accident.
• N'abaissez pas le couvercle en verre (s'il y en a un) tant que les brûleurs gaz ou la plaque électricque sont chauds.
• Ne laissez pas la plaque électrique allumée sans casserole dessus.
• N'utilise pas de casseroles instables ou déformées.
• Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuees d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'inté médiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant d'utilisation de l'appareil.
  S'assurer que les enfants ne jouent pas avec l'appareil.
• Le dispositif n'est pas destiné à être mis en œuvre par une minuterie externe ou un système de télécommande séparée.

Mise au rebut

• Mise au rebut du matériel d'emballage : conformez-vous aux réglementations locales, les emballages pourrait ainsi être recyclés.
• La Directive Européenne 2012/19/EU sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les apparêls menagers usages ne soient pas jetés dans le flux normal des déchets municipaux. Les apparêls usages doivent être collectés séparément afin d'optimiser le taux de récapération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la "poubelle barree" est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil appareel.

Economies et respect de l'environnement

• Faites cuire vos alimentés dans des casseroles ou des poëles à couverde et utilisez le moins d'eau possible. Faire cuire les alimentés dans des casseroles ouvertes augmente considérablement la consommation d'énergie.
  Utilisez excludivement des casseroles et poèles à fond plat.
• Si vous cuisinez un aliment qui nécessite beaucoup de temps, il est préféable d'utiliser un autocueilur qui est deux fois plus rapide et economise un tiers de l'énergie.

Nettoyage et entretien

Mise hors tension

Avant toute opération de nettoyage ou d'entretien coupez l'alimentation électrique de l'appareil.

Nettoyage de la surface de la table de cuisson

• Nettoyez les parties émailées et en verre à l'eau chaude en utilisant un peu de détergent neutre.
• Si les surfaces en acier inoxydable restent trop longtemps en contact avec de l'eau calcaire ou des détergents corrosifs, des taches risquent de se former. Eliminez tout débordement de liquide (eau, sauce, café, etc.) avant qu'il ne sèche.
• Nettoyez à l'eau chaude en utilisant un détergent neutre, puis essuyez à l'aide d'un chiffon doux ou d'une peau de chamois. Eliminez les résidus carbonisés à l'aide d'un produit de nettoyage spécial pour surfaces en acier inoxydable.
• Nettoyez l'inox uniquement avec un chiffon doux ou une éponge.
• N'utilisez enaucun cas de produits abrasifs ou corrosifs,de produits chlores ou de tampona recurer.
  N'utilise pas d'appareils de nettoyage à la vapeur.
  N'utilisez pas de produits inflammables.
• Essuyez immidiatement les substances acides ou alcalines, telles que vinaigre, moutarde, sel, sucre ou jus de citron, qui se sont déposées sur la table de cuisson.

Nettoyage des elements de la table de cuisson

• Nettoyez les parties émailées et en verre uniquement avec un chiffon doux ou une éponge.
• Les grilles, les chapeaux des brûleurs et les brûleurs peuvent être retirés pour être nettoyés.
• Lavez-les à la main, à l'eau chaude en utilisant un détergent non abrasif. Veiliez à eliminer soigneusement tous les résidus d'aliments et assurez-vous qu'aucune des ouvertures des brûleurs n'est obstruée.
  Rincez et sechez.
• Réinstalléz les brûleurs et les chapeaux des brûleurs dans leurs logements respectifs.
• Au moment de réinstaller les grilles, assurez-vous que celles-ci sont alignées par rapport au brûleur.
• Sur les modèles écipés de bougies d'allumage électriques et de dispositif de sécurité, voirlez à nettoyer soigneusement l'extrémité de la bougie pour garantir son bon fonctionnement. Vérifiez régulièrement l'état de ces éléments et nettoyez les à l'aide d'un chiffon humide, si nécessaire. Eliminez tout résidu d'aliment à l'aide d'un cure-dent ou d'une aiguille.

! Pour ne pas endommager le dispositif d'allumage électrique, actionnez-le uniquement lorsque les brûleurs ont été remis en place.

! Pas besoin de-retirer les grilles pour nettoyer la surface du plan de cuisson. Grace à leur système de support, il suffit de foulever les grilles et de les gard dans cette position ou des les faire pivoter pour les poser sur un support arriere.

Attention à ne pas poser les grilles chaudes sur l'éventuel couvercle en verre pour éviter que les caoutchoucs sur le verre s'abiment.

Conseils de nettoyage pourles plaques aveclogo Diamond® Clean

Pour enlever tout type de tache, essuyer juste avec un chiffon doux humidifié d'un peu d'eau chaude.

Pour les taches plus persistantes, il est recommendé de procéder de la même façon mais en ajoutant un peu de liquide vaisselle, ceci pour assurer un résultat de nettoyage parfait.

! Il est interdit d'utiliser des produits de nettoyage plus agressifs et des éponges à récurer qui pouraient endommager de façon irréversible le traitement de protection spécial en provoquant des taches et des aureoles qu'il est ensuite impossible de faire partir.

Entretien robinets gaz

Il peut arriver qu'au bout d'un certain temps, un robinet se bloque ou tourne difficilement. Il faut alors le replacer.

! Cette opération doit être effectuee par un technician agreé par le fabricant.

Anomalies et remedes

Il peut arriver que l'appareil ne fonctionne pas ou ne fonctionne pas très bien. Avant d'appeler le service après-vente, voyons ensemble que faire. Vérifiez avant tout s'il n'y a pas de coupure de gaz ou de courant, et si les robinets du gaz en amont de l'appareil sont bien ouverts.

Le brûleur ne s'allume pas ou la flamme n'est pas uniforme.

Avez-vous contrôle si :

• les orifices de sortie du gaz ne sont pas par hasard bouchés.
• les pieces amovibles composant le brûleur sont bien montées correctement.
• il y a des courants d'air dans les environns du plan de cuisson

La flamme s'eteint dans les versions équipées de sécurité de flamme.

Avez-vous contrôle si :

• vous avez bien appuyé à fond sur la manette.
• vous avez bien appuyé à fond sur la manette pendant un laps de temps suffisant pour permettre l'activation du dispositif de sécurité.
• les orifices de sortie du gaz situés en face du dispositif de sécurité ne sont pas par hasard bouchés.

Le brûleur s'éteint quand il est régèle sur la position de minimum.

Avez-vous contrôle si :

• les orifices de sortie du gaz ne sont pas par hasard bouchés
• il y a des courants d'air dans les environns du plan de cuisson
• les minima n'ont pas bien eté régles.

Les casseroles sont instables.

Avez-vous contrôle si :

• le fond de la casserole est parfaitement plat
• la casserole est bien placée au centre du brûleur
• la position des grilles n'a pas par hasard ete inversee.

ES

Instalación

Desligar a corrente électrique
