CC50W3BL - Cuisinière Infiniton - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cuisinière mixte (gaz / électrique)
Marque	Infiniton
Modèle	CC50W3BL
Dimensions extérieures (L x P x H)	500 x 600 x 850 mm
Dimensions intérieures du four (L x P x H)	395 x 405 x 330 mm
Volume du four	50 L
Alimentation	Gaz (GPL/GN) + Électricité 220-240 V ~ 50/60 Hz
Puissance totale des brûleurs	Environ 8,1 kW
Brûleur wok	3,00 kW
Brûleur rapide	2,50 kW
Brûleur semi-rapide	1,70 kW
Brûleur auxiliaire	0,90 kW
Type de four	Électrique (convection naturelle)
Éléments chauffants du four	Résistance basse 800 W, résistance haute 650 W, gril 1500 W
Thermostat	50 - 250 °C
Éclairage intérieur	Oui, ampoule 15-25 W
Minuterie	Mécanique (sonore)
Sécurité	Thermocouple sur brûleurs, arrêt automatique du gaz, protection thermique du bandeau en mode gril
Matériau principal	Acier émaillé, porte en verre trempé
Couleur	Blanc (BL)
Accessoires fournis	Grille métallique, lèchefrite, tournebroche (selon version)
Poids net approximatif	50 kg
Classe énergétique du four	A

FOIRE AUX QUESTIONS - CC50W3BL Infiniton

Comment allumer un brûleur à gaz ?

Appuyez sur le bouton correspondant au brûleur et tournez-le dans le sens inverse des aiguilles d'une montre jusqu'à la position maximale. Si le modèle est équipé d'un allumage automatique, la flamme s'allume immédiatement. Sinon, utilisez une allumette ou un briquet. Maintenez le bouton enfoncé pendant 5 à 10 secondes après l'allumage pour activer le système de sécurité (thermocouple).

Que faire si le four ne chauffe pas ?

Vérifiez que le four est correctement branché et que le disjoncteur général n'a pas sauté. Assurez-vous que le mode de cuisson et la température sont sélectionnés. Si le four est électrique, contrôlez l'état des résistances. Pour un four à gaz, vérifiez l'alimentation en gaz et que les injecteurs ne sont pas obstrués. Si le problème persiste, contactez un technicien agréé.

Comment nettoyer la vitre de la porte du four ?

N'utilisez pas de nettoyants abrasifs ou de grattoirs métalliques, car ils pourraient rayer la vitre et provoquer son bris. Utilisez un nettoyant pour vitres spécial ou un chiffon humide avec du savon doux. Rincez et séchez avec un chiffon doux. Pour un nettoyage en profondeur, la vitre peut être démontée (voir la notice).

Puis-je utiliser des ustensiles en aluminium sur les plaques ?

Oui, mais assurez-vous qu'ils ont un fond plat et une taille adaptée au diamètre du brûleur. Évitez les ustensiles instables. Pour les plaques électriques, utilisez uniquement des ustensiles compatibles avec la cuisson électrique (fond plat). Ne laissez jamais un récipient vide sur une plaque chaude.

Comment régler la minuterie mécanique ?

Tournez le bouton de la minuterie dans le sens des aiguilles d'une montre jusqu'à la durée souhaitée (max 120 minutes). À la fin du temps, un signal sonore retentit. Notez que la minuterie n'arrête pas la cuisson ; elle sert uniquement d'alarme. Pour une utilisation sans minuterie, laissez le bouton sur la position 'manuel' (symbole de flamme).

Que faire en cas d'odeur de gaz ou de fuite ?

Ne pas allumer de flamme ni actionner d'interrupteur électrique. Ouvrez immédiatement les fenêtres et les portes pour aérer. Fermez la vanne de gaz principale. N'utilisez pas de briquet ou de bougie pour rechercher la fuite ; utilisez de l'eau savonneuse. Si la fuite persiste, contactez un professionnel.

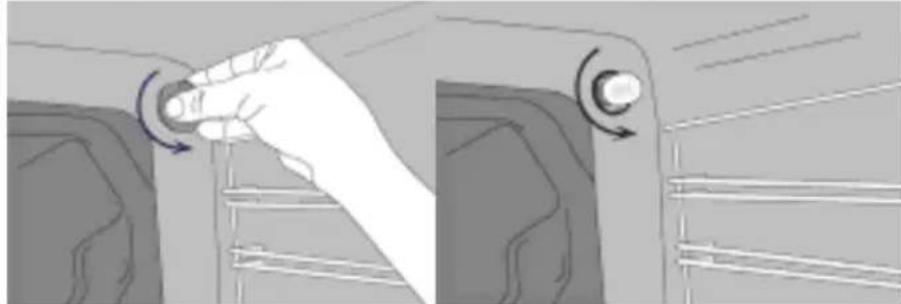

Comment changer l'ampoule du four ?

Débranchez d'abord l'appareil. Attendez que le four refroidisse. Retirez le capot de protection de l'ampoule (généralement en tournant ou en déclipsant). Remplacez l'ampoule par une neuve de même type : 15-25 W, résistante à 300 °C (souvent E14). Remettez le capot et rebranchez.

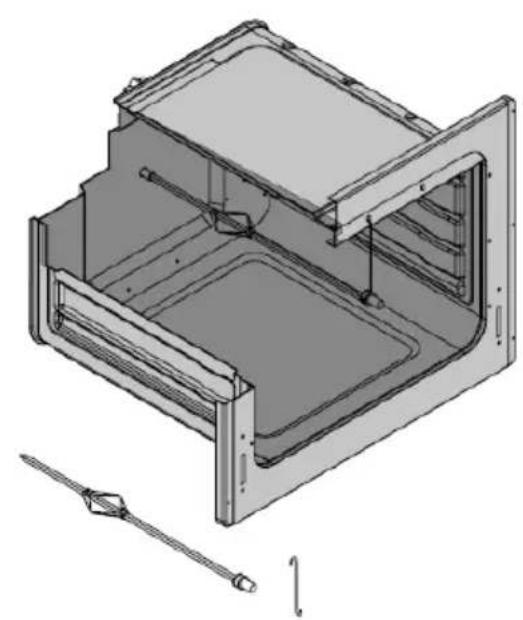

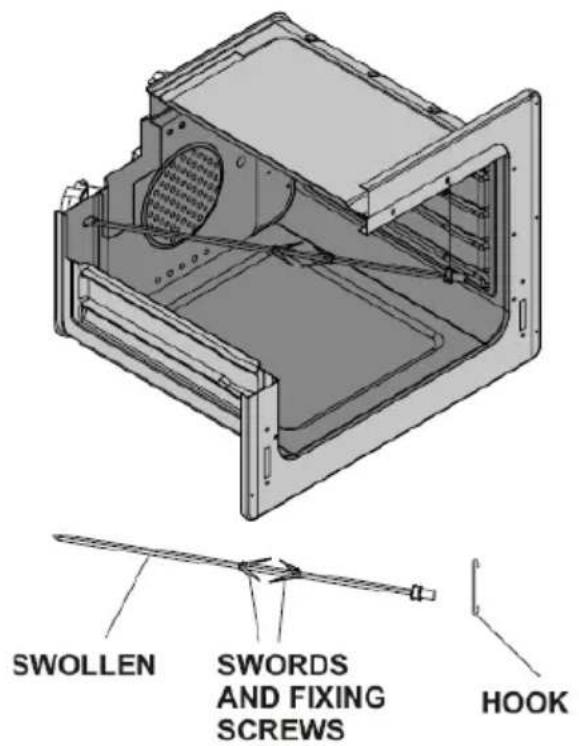

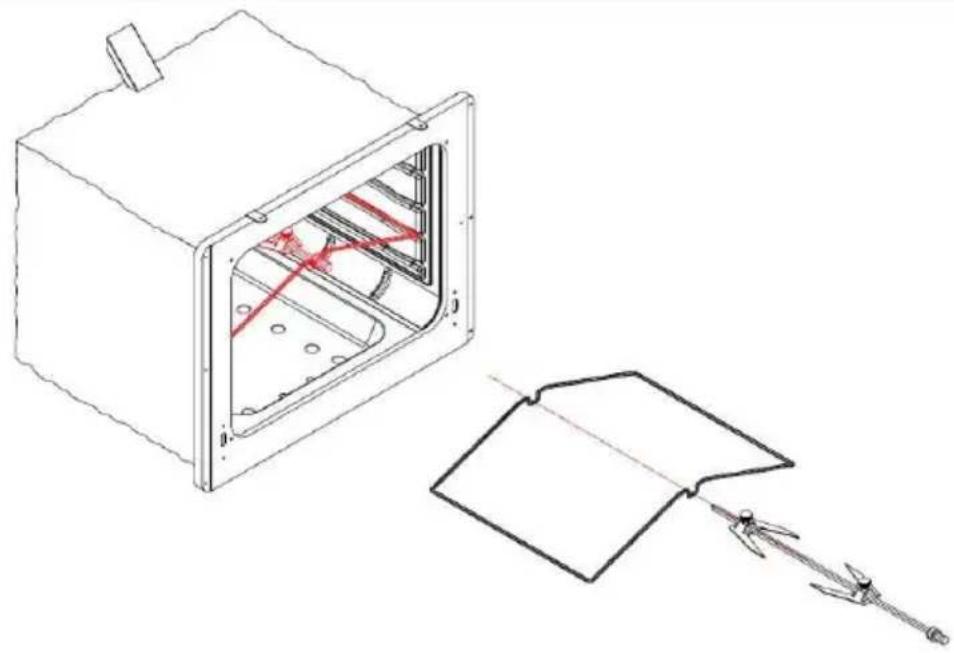

Comment utiliser le tournebroche (si fourni) ?

Enfichez la broche dans la viande et fixez-la avec les lames et vis. Placez le crochet du tournebroche dans le trou prévu dans la cavité du four. Accrochez la broche au moteur du tournebroche. Refermez la porte et sélectionnez le mode tournebroche (généralement en tournant le bouton de fonction). Laissez la porte entrouverte si nécessaire (selon les instructions).

Quelle est la température maximale du four ?

Le thermostat permet de régler la température de 50 °C à 250 °C. Pour le gril, la température peut atteindre des valeurs élevées (environ 250 °C). Consultez le tableau de cuisson dans la notice pour les températures recommandées selon les aliments.

Comment convertir la cuisinière du gaz GPL au gaz naturel ?

Cette opération nécessite le remplacement des injecteurs des brûleurs et le réglage des vis de flamme réduite. Coupez l'alimentation en gaz. Démontez les brûleurs et remplacez les injecteurs par ceux correspondant au gaz naturel (voir tableau des injecteurs dans la notice). Ajustez ensuite les vis de flamme minimale. Faites un test d'étanchéité avec de l'eau savonneuse. Si vous n'êtes pas qualifié, faites appel à un technicien agréé.

MODE D'EMPLOI CC50W3BL Infiniton

Gardez les pieces dans l'emballage (sacs en plastique, polystyrene, etc.) loin de la portée des enfants, car elles peuvent partager un danger potentiel. S'il vous plaît éliminer les emballages dans des conditions appropriées.

Pour cela, nous vous recommendons de dire attentivement le manuel d'utilisation avant de mettre en marche le produit et de tous les garder à portée de main.

Ce mode d'emploi a eté préparé pour plus d'un modele. Certaines caractéristiques mentionnées dans le manuel peuvent ne pas etre inclue dans votre apparéil.

• Avertissement : tous nos produits ont ete concus seulement pour une utilisation domestique et ne sont pas convenable pour uneutilisation commerciale.

CET APPAREIL DOIT ETRE MONTE DANS DES SURFACES CONVENABLES AVEC LES REGLEMENTATIONS EN VIGEUR ET DANS DES ESPACES AERES. AVANT D'UTILISER CET APPAREIL VEUILLEZ LIRE LE MODE D'EMPLOI.

SOMMAIRE

1. AVIS IMPORTANT
2. CHARACTERISTIQUES TECHNIQUES DE VOTRE FOUR
3. INSTALLATION DE VOTRE CUISINIÈRE
   4.DESCRIPTION DU FOUR
4. UTILISATION DU FOUR

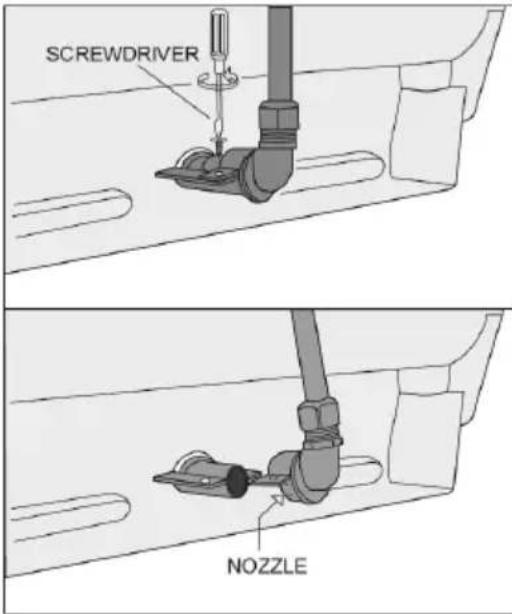

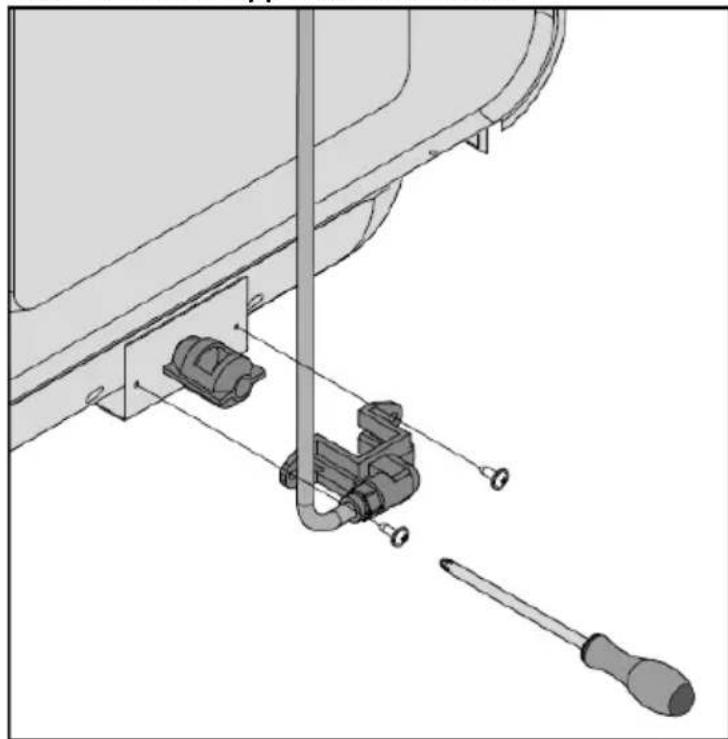

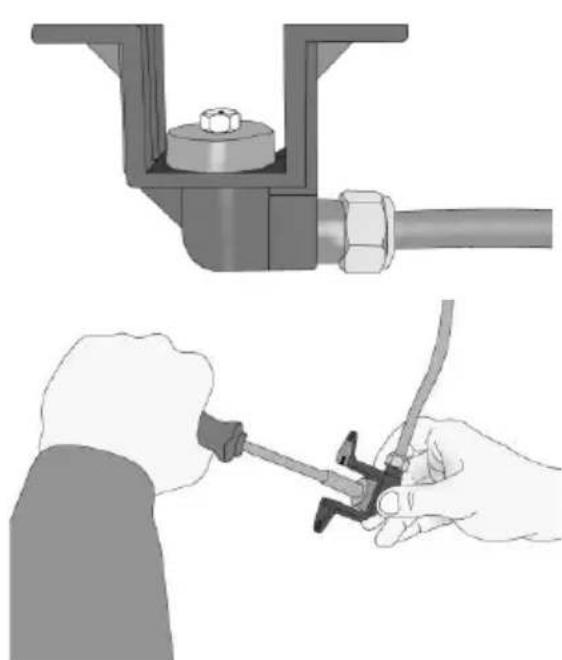

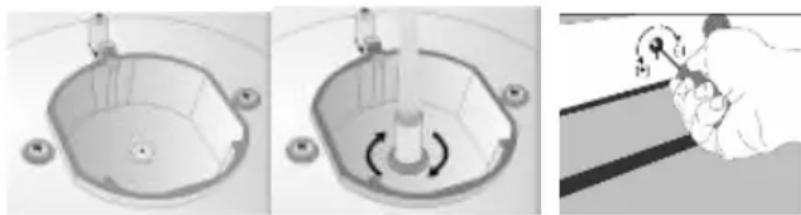

5. CHANGEMENT DE BEC ET TYPE DE GAZ

6. SI LE FOUR NE FONCTIONNE PAS

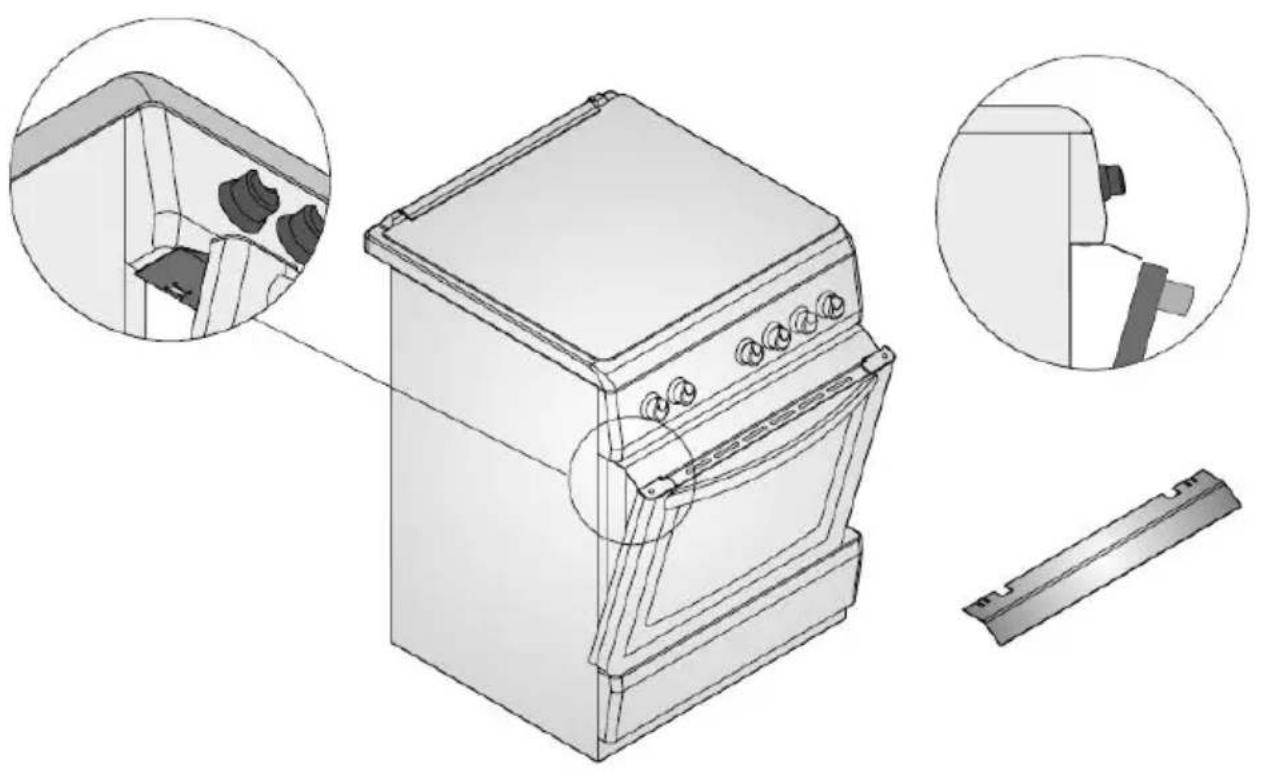

7. UTILISATION DE LA PROTECTION THERMIQUE
8. UTILISATION DU "TOURNEBROCHE"
9. ENTRETIEN ET NETTOYAGE

AVIS IMPORTANT

• AVERTISSEMENT: Ce produit doit mis à terre!
• Sur l'étiquette de puissance située sur la partie arrêté de l'appareil, vous pouze才知道 les informations utiles concernant la puissance et l'efficacité de l'appareil.
• Avant le montage de l'appareil assurez-vous que l'alimentation électrique soit en position FERME.
• Afin de prévenir les possibités d'électrocution, assurez-vous que l'appareil soit en position fermé avant de changer l'emplacement du voyant luminaire.
• Si le cable électrique est en panne, afin de prévenir un évventuel danger celui-ci doit être changé par le fournisseur du cable, l'agence de service du fournisseur ou par un personnel de qualité identique.
• Gardez le cable électrique de votre four loin des points chauds, ne laissez pas les cables entrer en contact avec l'appareil. Gardez le loin des arrêtes aigues et des surfaces réchauffées.
• L'utilisation de votre apparéil peut cause la formation d'humidité et de chaleur dans le local, pour cela assurez-vous que votre cuisine soit convenablement aérée.
• Dans le cas où vous utiliserez votre apparéil d'une manière intense et pour une longue durée, l'aération doit être augmentée. Pour cela, vous pouvez, le cas échéant, accroître l'aération mécanique.
• Quand le four est chaud ne jamais toucher la vitre du four.
• Ce produit a été concu seulement pour des fins de cuisson. Ce produit ne doit jamais être utilisé pour des fins diverses comme le

réchauffement du local. Tous nos produits ont seulement été conçus pour une utilisation domestique et sont pas convenable pour une utilisation commerciale.

• Avant de commencer à utiliser l'appareil, éloignez du four les objets comme les rideaux, papiers ou produits inflammables et combustibles. Ne laissez pas dans la zone à proximité de l'appareil, les produits inflammables ou combustibles.
• Ce produit peut être utilisé par des personnes âgées de plus de 8 ans, et dépourvues des capacités physiques, sensorielles ou mentales ou n'ayant pas d'expérience et de connaissance sous réserve que ces personnes aient reçues des contrôleles et instructions au sujet d'utilisation sécuritaire du produit et ayant compris les risques qui peuvent survenir. Ne laissez pas les enfants jouer avec ce produit. Le nettoyage et l'entretien de l'appareil peut être seulement effectué par des personnes âgées de plus de 8 ans et étant sous contrôle.
• Utilisez des gants lors de l'utilisation du four. Ne pas toucher les surfaces chaudes.
• Ne pas portez le four par ses poignées
• Ne pas utiliser le four dans des milieux potentiellement explosifs.
• Si le taux de courant du fusible dans votre installation est inférieur à 16 ampères, demandé à un électricien qualifié d'installer un fusible de 16 ampères.
• Lors de l'utilisation du four, certaines pieces peuvent se réchauffées; pour cela les enfants doivent toujours être éloignés du four et gardez sous surveillance.
• Ne jamais appliquer de l'eau froide dans le four ou sur un plateau du four quand la surface est toujours chaude. La formation de vapeur peut cause des brulures et les variations spontanées de température peuvent cause des dommages et dégats sur la surface de l'appareil.
• AVERTISSEMENT: Les parties accessibles deviennent très chaudes pendant l'utilisation. Le produit doit être gardé hors de portée des enfants.
• AVERTISSEMENT: Ce produit et ses parties accessibles peuvent devenir très chaude pendant l'utilisation. Les mesures nécessaires doivent être prises pour ne pas toucher les parties chaudes. Le

produit doit être gardé hors de la portée des enfants de moins de 8 ans, sauf ceux qui sont sous surveillance permanente.

• Pour nettoyer la vitre de la porte du four, ne pas utiliser des nettoyants abrasifs ou de grattoirs métalliques car ceux-ci peuvent rayer la surface ce qui peut cause le brissement de la vitre.
• Si le taux de courant dans votre installation est inférieur à 32 ampères, demandez à un électricien qualifié d'installer un fusible de 32 Ampères. (Modèles de plaque chauffante rapide avec 40 A).
• Cet apparéil est fabriqué conformément aux normes de sécurité. Uneutilisation incorrecte du produit peut cause des dommages auxpersonnes et aux produits.
• La protection du produit doit être assurée par n disjoncteur à double manches ayant une distance de contact de au moins 3 mm de toutes les bornes en position accessible facilement etAdjacente à l'unité du four.
• Pour s'assurer que les enfants jouer avec l'appareil, les enfants doivent être sous surveillance constante. Ne laissez pas vos enfants jouer avec l'appareil.
• Vous pouvez installer votre four dans votre cuisine, cuisine / salle à manger ou,chambre à coucher / living,mais jamais dans une région contenant une douche ou d'une baignoire vous mettez en place.
• Attention: Lorsqu'ils sont chauffés, les couvercles en verre peuvent se briser. Avant de fermer le couvercle toutes les plaques de cuisson doivent être mises hors tension. Tout déversement, doit être nettoyé avant d'ouvrir le couvercle.
• Dans les modèles avec minuterie numérique, régler la minuterie après une coupure de courant. Sinon, le four ne fonctionne pas.
• Attention: les parties accessibles peuvent être chaudes lorsque le grill est en marche. Les jeunes enfants doivent être tenus à l'écart de ce dispositif."

• Mème quand le dispositif n'est pas en cours d'utilisation, ne jamais mettre dans le four des liquides pouvant être déformés par la chaleur et inflammable, combustible ou explosif.

• Si sa durée de cuisson est très longue, le pain peut être une cause d'incendie. Pour cela il est nécessaire que vous soyez attentif et que vous ne vous éloignez pas de votre apparéil.

• Lors du nettoyage du panneau de protection du ventilateur, (facultatif) fermé le four avant de nettoyer la protection et installer correctement le panneau protecteur après l'opération de nettoyage.
• AVERTISSEMENT: Avant d'obtenir un accès à tous les terminaux, démonter tous les circuits d'alimentation.
• AVERTISSEMENT: Un repas cuit sans surveillance sur un four ayant de laGRAISS DESSUS est dangereux et peut causer un incendie. N'essayer JAMAIS d'éteindre cet incendie avec de l'eau. Eteindre l'appareil et recouvrer la flamme avec par exemple un couvercle ou une couverture anti-feu.
• AVERTISSEMENT: Danger d'incendie: ne préserver pas sur la surface de cuisson toute substance ou produit.
• AVERTISSEMENT : En cas de fissuration sur la surface, éteignez l'appareil contre un évientuel risque d'électrocutassions.

CHARACTERISTIQUES TECHNIQUES DE VOTRE FOUR
(^*) Facultatif

Caracteristiques	CC5051HEB CC5153HIXE	CC6061EHBL CC6263IXHE CC6660BLHE CC6867EHIX	CC9093BLHEP CC9291PHEBL CC9596IXTHEP CCRST9891TNHPE
Largeur ext.	500 mm	500 mm	600 mm
Prof. Ext.	600 mm	660 mm	660 mm
Hauteur ext.	850 mm	850 mm	850 mm
Largeur Int.	395 mm	395 mm	445 mm
Prof. Int.	405 mm	405 mm	445 mm
Hauteur Int.	330 mm	330 mm	330 mm
Puisance	15-25 W
Thermostat	50 - 250 °C
Temp. Inf.	800 W	800 W	1300 W
Chauf. Supp.	650 W	650 W	850 W
Chauf. grille	1500 W	1500 W	2000 W

Voltage Alimentation*	220-240V AC, or 230V AC, 50 - 60 Hz.
Four électrique Ø145 mm	1000 W
Four électrique Ø180 mm	1500 W
Plaq. Chauf. rapide Ø145	1500 W
Plaq.*Chauf. rapide Ø180	2000 W

mm *

VALEUR INJECTEUR GLISSANT SELON LE TYPE DE GAZ		GPL				Natural gas (GN)
		G30-30 mbar	G31-37 mbar	G30-37 mbar	G30-50 mbar	G20-13 mbar	G20-20 mbar	G25-25 mbar	G20-25 mbar	G25.1-25 mbar
Feux polles prof.*	Injecteur	0.90 mm	0.90 mm	0.82 mm	0.80 mm	1.40 mm	1.20 mm	1.20 mm	1.20 mm	-
	Puisance	3.00 kW	3.00 kW	3.00 kW	3.00 kW	3.23 kW	3.00 kW	3.00 kW	3.10 kW	-
	Consommation	218 gr/h	218 gr/h	218 gr/h	218 gr/h	0.299 m³/h	0.290 m³/h	0.311 m³/h	0.290 m³/h	-
Bruleur rapide	Injecteur	0.80 mm	0.80 mm	0.75 mm	0.70 mm	1.30 mm	1.15 mm	1.15 mm	1.05 mm	1.20 mm
	Puisance	2.50 kW	2.50 kW	2.50 kW	2.50 kW	2.66 kW	2.50 kW	2.50 kW	2.50 kW	2.70 kW
	Consommation	182 gr/h	182 gr/h	182 gr/h	182 gr/h	0.253 m³/h	0.234 m³/h	0.258 m³/h	0.237 m³/h	0.296 m³/h
Bruleur semi	Injecteur	0.65 mm	0.65 mm	0.60 mm	0.60 mm	1.15 mm	0.97 mm	0.97 mm	0.92 mm	0.94 mm
	Puisance	1.70 kW	1.70 kW	1.50 kW	1.70 kW	2.00 kW	1.70 kW	1.70 kW	1.70 kW	1.70 kW
	Consommation	124 gr/h	124 gr/h	109 gr/h	124 gr/h	0.190 m³/h	0.168 m³/h	0.176 m³/h	0.160 m³/h	0.182 m³/h
Bruleur auxiliaire	Injecteur	0.50 mm	0.50 mm	0.50 mm	0.43 mm	0.85 mm	0.72 mm	0.72 mm	0.70 mm	0.72 mm
	Puisance	0.90 kW	0.90 kW	0.90 kW	0.90 kW	0.68 kW	0.90 kW	0.90 kW	0.95 kW	0.90 kW
	Consommation	65 gr/h	65 gr/h	65 gr/h	65 gr/h	0.065 m³/h	0.085 m³/h	0.093 m³/h	0.094 m³/h	0.099 m³/h
Bruleur four	Injecteur	0.75 mm	0.75 mm	0.70 mm	0.65 mm	1.20 mm	1.05 mm	1.05 mm	1.00 mm	1.05 mm
	Puisance	2.20 kW	2.20 kW	2.20 kW	2.20 kW	2.02 kW	2.20 kW	2.20 kW	2.20 kW	2.20 kW
	Consommation	160 gr/h	160 gr/h	160 gr/h	160 gr/h	0.210 m³/h	0.220 m³/h	0.233 m³/h	0.215 m³/h	0.237 m³/h
Bruleur grid	Injecteur	0.60 mm	0.60 mm	0.60 mm	0.55 mm	1.0 mm	0.90 mm	0.90 mm	0.85 mm	0.90 mm
	Puisance	1.40 kW	1.40 kW	1.40 kW	1.40 kW	1.58 kW	1.40 kW	1.40 kW	1.40 kW	1.40 kW
	Consommation	102 gr/h	102 gr/h	102 gr/h	102 gr/h	0.150 m³/h	0.140 m³/h	0.163 m³/h	0.138 m³/h	0.158 m³/h

MONTAGE DU FOUR

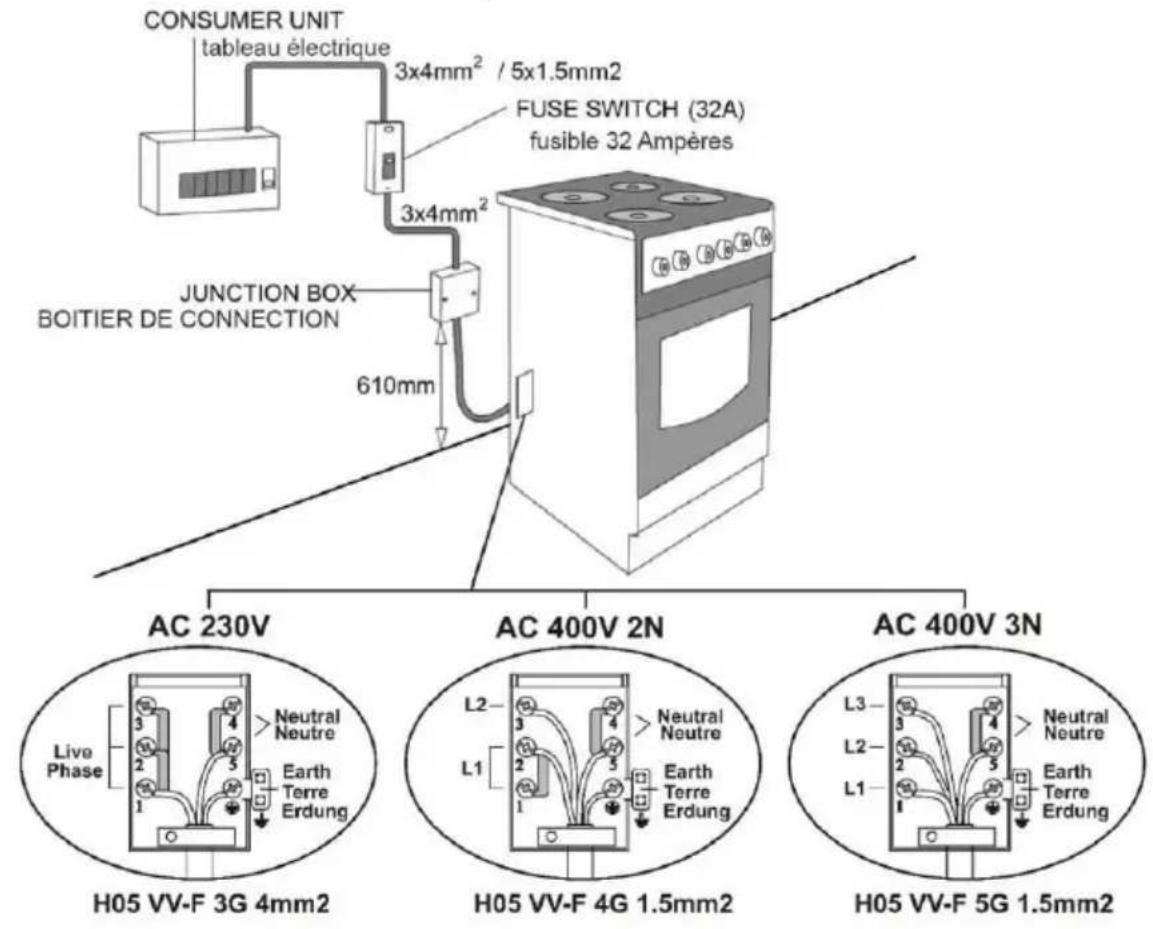

RACCORDEMENT ELECTRIQUE

• Les conditions de réglage de cet apparéil sont mentionnées sur l'étiquette de puissance.
• L'appareil nécessite une source de 16 ou de 32 ampères. Les valeurs nécessaire pour vote appleil sont mentionnées sur l'étiquette du tableau de puissance. Si nécessaire, il est recommendé de faire monter l'appareil à un electricien agréé
• Les raccordements électriques du four sont installer seulement selon les dispositions locales et doit se faire sur des circuits avec mise à la terre. En cas d'absence de prise avec mise à la terre à l'endroit où le four doit être installé, passez immédiatement en contact avec un électricien agréé pour l'installation d'un circuit de mise à la terre. Le fabricant n'est pas responsable des dégats causés par des fours branchés sur des prises n'avant pas de mise à la terre.
• Notre four a été concu pour fonctionner avec une alimentation électrique de 230V/400V AC, 50 - 60 Hz triphasé ou de 220-240V/380-415V AC, 50-60 avec monophasé. Si votre alimentation électrique est différente de cette mentionnée ci-dessus, passez en contact avec votre service agréé.
• Lors de l'installation de votre four, assurez-vous qu'il soit au niveau du compteur. Si nécessaire calez-le au niveau du compteur par réglage des pieds.
• Certains modèles sont livrés sans le kit plug and play. Dans ce cas veuillez utiliser un cableouple pour effectuer le raccordement à une valeur monophasé convenable mentionnée ci-dessous: H05 VV-F 3 G 2,5 mm2, H05 VV-F 3 G 4 mm2 ou pour raccordement triphasé: H05 VV-F 5 G 1.5 mm2

Schimas de raccordement;

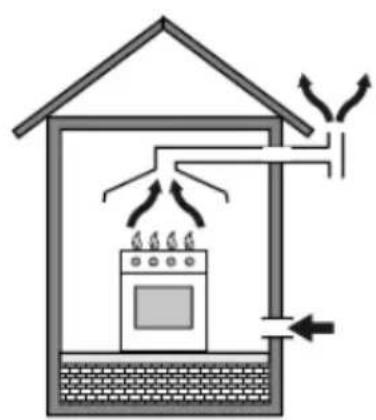

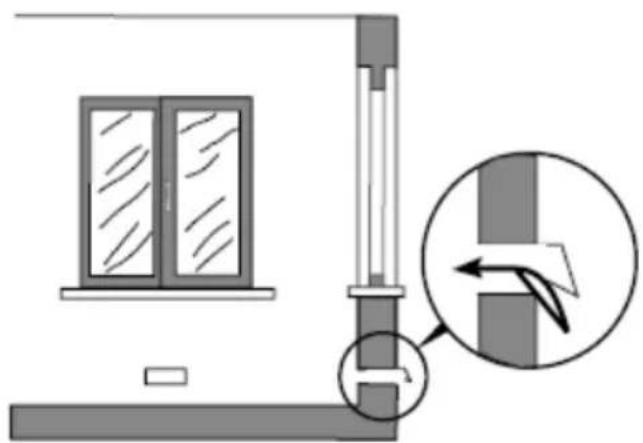

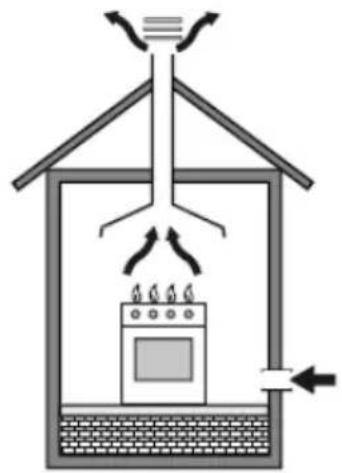

RACCORDEMENT DU GAZ

ATTENTION : CET APPAREIL DOIT SEULEMENT ETRE MONTE DANS UN ESPACE CONSTAMMENT AERE CONFORMEMENT AUX DISPOSITIONS EN VIGUEUR.

Cet apparéil n'est pas raccordé à un apparéil d'évacuation de produit de cuisson. L' apparéil doit être installé et raccordé conformément aux dispositions de montage en vigueur. En particulier faire attention aux règles relatives à l'aération.

L'utilisation d'un apparéil de four à gaz peut créé de l'humidité et de la chaleur dans le local, pour cela assurez-vous que votre cuisine soit convenablement aérée: garder ouvert les orifices d'aération naturelle et monté un système d'aération mécanique (aspirateur mécanique) Dans le cas d'une utilisation en longue durée de votre produit, il est nécessaire d'augmenter l'aération. Pour cela par exemple ouvrez les fenêtres, assurer une aération plus efficace (par exemple - augmenter l'aération mécanique dans le local en question).

Raccordement et Sécurité:

1. Avant le montage, assurez-vous que les conditions de distribution locale (la nature du gaz et la pression du gaz) et les réglages de l'appareil soient convenables.
2. Les conditions de réglage de cet apparéil sont mentionnées sur l'étiquette (ou la plaque de donnée).
3. Cet apparéil n'est pas raccordé à un apparéil d'évacuation de produit de cuisson. L' apparéil doit être installé et raccordé conformément aux dispositions de montage en vigueur. En particulier faire attention aux règles relatives à l'aération
4. Raccorder le collier au tuyau. Pousser l'un des tuyaux jusqu'à ce qu'il avance vers le tube.
5. Pour le contrôle de perméabilité, assurez-vous que les boutons sur le bandeau de commande soient fermés et que le cylindre de gaz soit ouvert. Créer des bulles de savon sur le point de raccordement. En cas de fuite de gaz, une mousse se forme sur la zone savonneuse.
6. Le four doit être utilisé de manière installé sur une assise droite dans un espace bien aéré.

7. Contrôler une fois de plus les raccordements de gaz.

8. Lors de la mise en place du four, assurez-vous qu'il soit au niveau du compteur. Si nécessaire ramenez-le au niveau du compteur en effectuant un réglage sur les pieds.

9. Assurez-vous que le tuyau de gaz et le cable électrique du four soit loin des espaces chauffés et en particulier qu'ils ne passent pas juste derrière le four. Ne pas faire bouger le four raccordé au gaz. De cet action de pousser, le tuyau peut se détendre pour ainsi causer une fuite.
10. Utiliser des tuyaux flexibles pour le raccordement du gaz.
11. Effectuer le raccordement du gaz GPL du four par la distance la plus courte en vous assurant qu'il n'y a pas de fuite. Au minimum 40 cm, maximum 125 cm.
12. Lors du control de fuite de gaz, ne jamais utiliser de briquet, allumette, feu de cigarette ou produit combustible similaire.

Ne jamais fermer le couvercle quand les becs bruleurs sont ouverts.

Attention: Le couvercle vitré peut se casser quand il est rechauffé. Éteignez tous les brûleurs avant de fermer le couvercle.

Schemas de raccordement GPL

Piec de raccordement

Joint

Entrée tuyau

Pince

Tuyau flexible

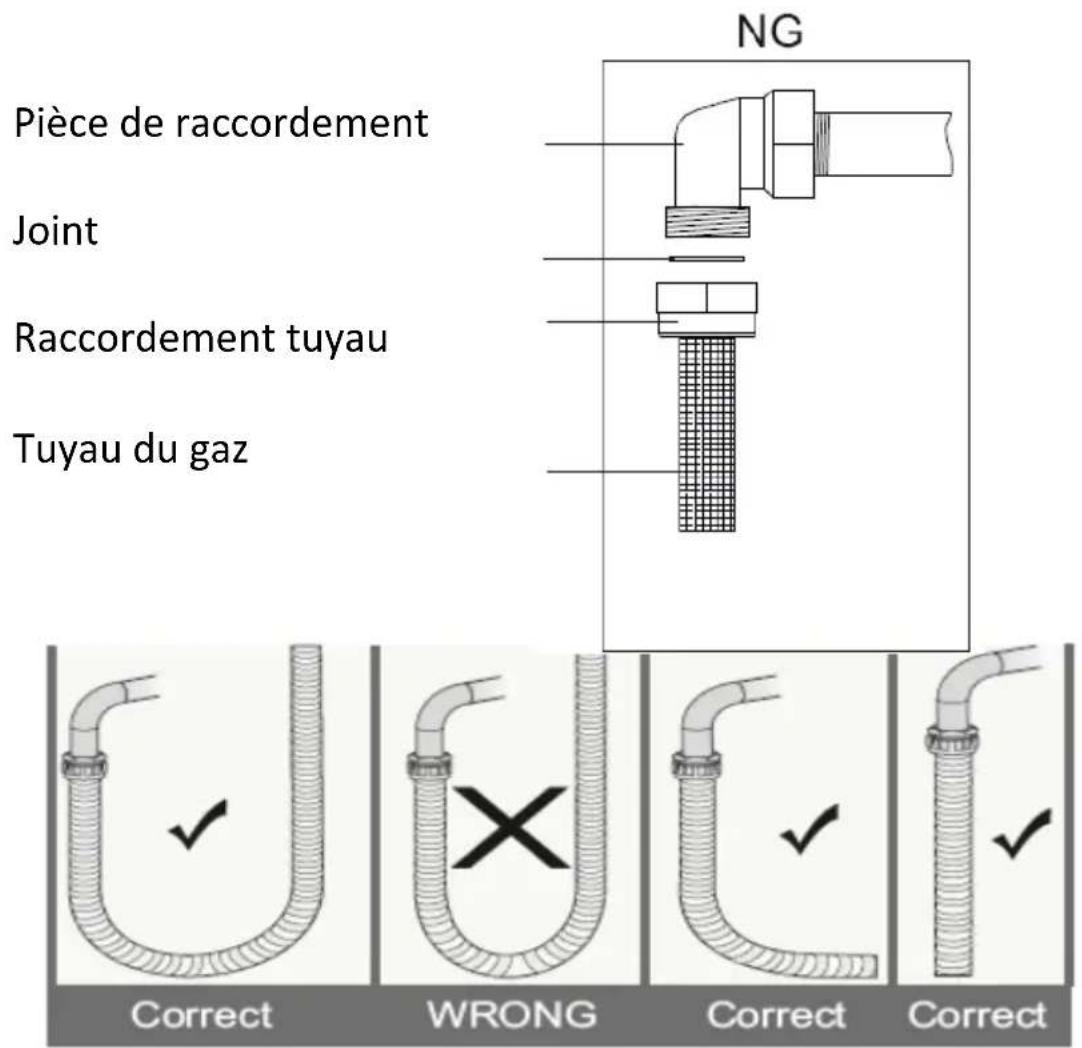

Schimas de raccordement GN

Correct faux faux faux

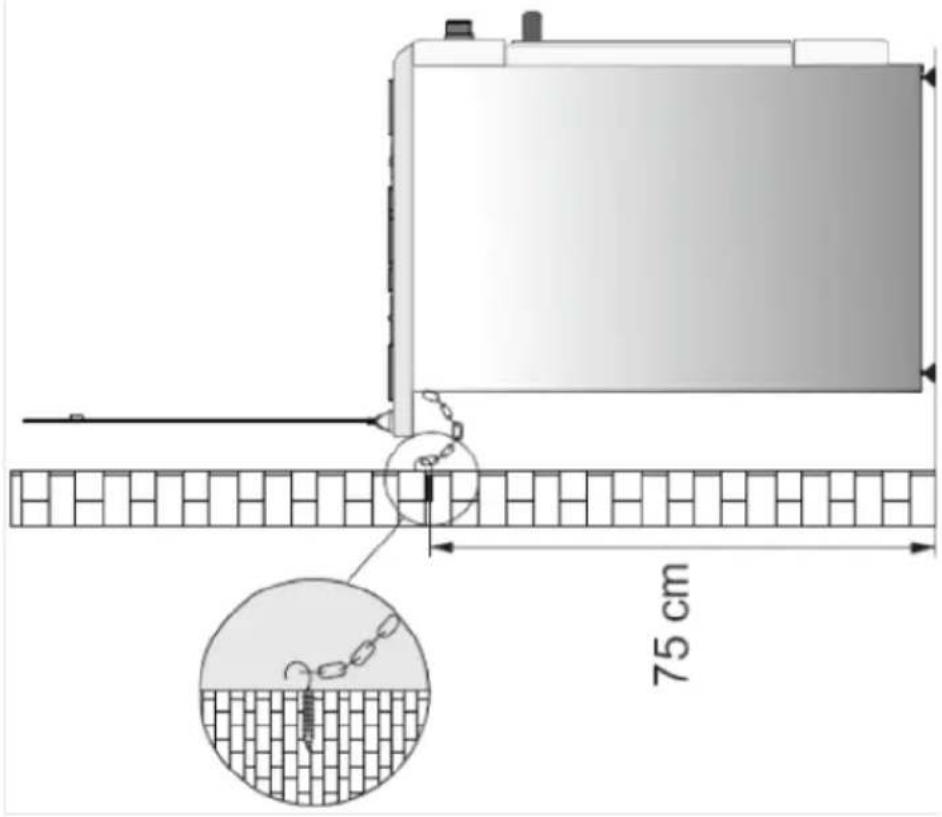

MONTAGE MURAL (*) Facultatif

• Avant l'utilisation de l'appareil, fixer le four sur le mur avec l'aide de vis à crocher ou de la chaine livrés avec votre apparéil pour assurer une utilisation en pleine sécurité. Assurez-vous que le crochet soit bien fixé sur le mur.

AVERTISSEMENT!

Afin d'eviter le déplacement de l'appareil, il est nécessaire de monter ces instruments de fixation. Voir les instructions de montage.

DESCRIPTION DU FOUR

Symbole fonctionnels sur le four:

• Arrêt Résistance basse du four

Feux doux Résistance haute du four

Feux fort Convection naturelle

Allumage Gril

Utilisation manuelle et tournebroche

Eclairage four Turbo tan

1 Couvercle supérieur 9- Porte du four

2 Plaque chauffante 10- Boutons de commande

3 Bandeau de commande

4 grille métallique

5 Plateau

11- Partie inférieure

12- Étagère du bas Moyen

13- Étagère du bas Haut

6 Cavité 14- Étagère du Haut
7 Couvercle Inf. 15-Eclairage du four (facultatif)
8 Poignée porte

UTILISATION DU FOUR

Avant d'utiliser votre four, enlever tout ruban adhésif, polystyrene plastique et tout autre emballage inflammable. Par ailleurssterol la notice d'utilisation et les autres matières inflammbables de l'intérieur du four.

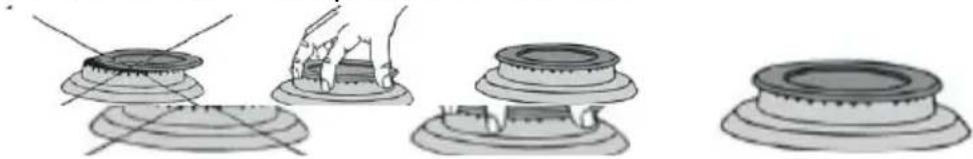

Feux pour bec / bruleur à gaz:

1. Par des symboles autour des boutons sur le bandeau de commande, il a eté défini les boutons activant les feu. Les becs de gaz commandé chacun par un bouton différent sont démontré par un symbole. En poussant en avant le bouton concerné, tourner vers le sens inverse des aiguilles d'une montre jusqu'au niveau maximum. Le symbole ( ). Pour fermer le bec, tourner le bouton concernej jusqu'a son arrêt dans le sens des aiguilles d'une montre. Des différents symboles se trouvent sur le bouton : signifie fermer, les plus hauts feu et les plus bas feu.
2. Si le feu de votre four est conçu avec des bruleurs fonctionnant avec du gaz,mettre en marche le bouton convenable pour allumer le feu. Certains modèles ont un allumage automatique par bouton; Dans ces modèles le feu du four peut facilement etre allumé en tournant le bouton.Les yeux du four peuvent également etre allumés en appuyant sur le bouton d'allumage ou avec une allumette.
3. Ne pas tenir en marche l'allumeur de manière continue à dépasser les 15 secondes. Si le bec de gaz / bruleur ne s'allume pas, attendre une minute et essayer de nouveau. Si un des bruleurs s'éteint pour une quelconque raison, fermer la vanne de contrôle de gaz et attendre quelques minutes pour essayer de nouveau.
4. Dans les modèles avec système de sécurité de gaz, lorsque la flamme du feu du four s'éteint la vanne de contrôle de gaz coupe automatiquement le gaz. Pour faire fonctionner les bruleurs avec le système de sécurité de gaz, appuyer sur son bouton et tourner dans

le sens inverse des aiguilles d'une montre. Àpres l'allumage, vous nevez attendre environ 5 - 10 secondes pour l'activation du système de sécurité du gaz. Si un des bruleurs s'éteint pour une quelconque raison, fermer la vanne de contrôle de gaz et attendre quelques minutes pour essayer de nouveau.

Avant de démarrer le four, assurez-vous que les couvercles des yeux soient correctement installés. Les positions correctes de couvercles des bruleurs sont indiquées ci-dessous.

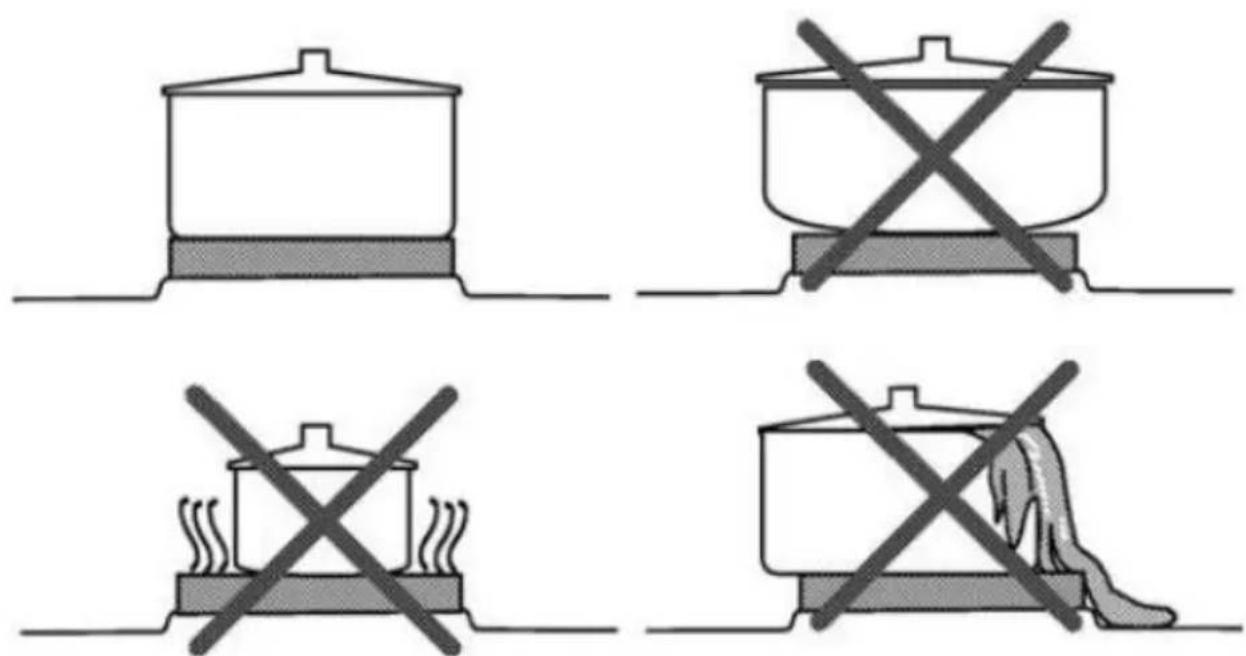

Bruleur DIAMÉTRE DE CUISINIÈRE UTILISABLE

Bruleur wok	Ø 24 - 28 cm
Bruleur rapide	Ø 22 - 26 cm
Bruleur semi	Ø 18 - 22 cm
Bruleur auxiliaire	Ø 12 - 18 cm

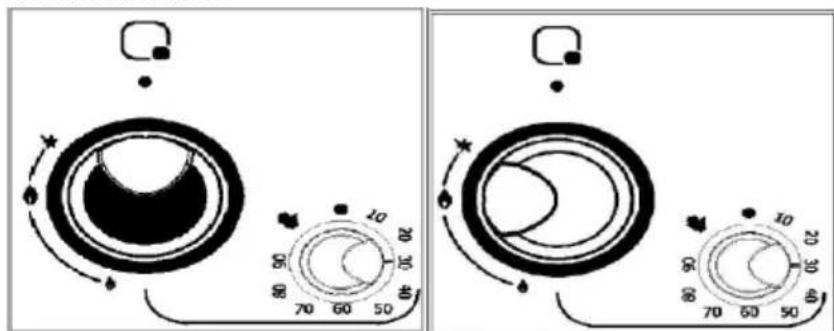

Cellule de bruleur intelligent (Facultatif)

1- La durée de cuisson peut être régler en tournant le bouton de commande vers la droite. (par ex: 30 minutes). Voir la figure sous mentionnée

2- Àpres le réglage de la durée, appuyer sur le bouton de commande du bruleur et allumer le bruleur en le faisant tourner vers le symbole de la flamme vers la gauche (sens inverse des aiguilles d'une montre). Àpres l'allumage, activez le système de sécurité en gardant appuyer le bouton pendant 5 - 10 secondes.

3- Si le feu ne s'allume pas après avoir appuyé sur le bouton et après l'avoir relachu, repetez la seconde phase.
4- Àpres la fin de la durée mentionnée sur la minuterie, la flamme du bruleur s'éteint automatiquement et vous pourrez entendre un "bing" pour information. Terminer l'opération en ramenant le bouton de commande du bruleur intelligent sur la position ().

AVERTISSEMENT:

Quand le bouton est sur la position manuelle la fonction de minuteserie ne fonctionne pas. Le bruleur fonctionne constamment.

Utilisation de la surface de cuisson pour une plaque du four:

Tableau de puissance des plaques du four pour 3 niveaux

145	Niveau 1	250 W	Niveau 2	750 W	Niveau 3	1000 W
180		250 W		1100		1500 W

Tableau de puissance des plaques du four pour 6 niveaux

(Facultatif)

Feux de cuisineire	Niveau 1	Niveau 2	Niveau 3	Niveau 4	Niveau5	Niveau 6
145 mm	95 W	155 W	250 W	400 W	750 W	1000 W
180 mm	115	175 W	250 W	600 W	850 W	1500 W
145mm Rapide	135	165 W	250 W	500 W	750 W	1500 W
180mm Rapide	175	220 W	300 W	850 W	1150 W	2000 W

1 Les fours électriques possèdent 3 ou 6 niveau de température comme équipements standard ( comme mentionné sur le tableau)
2 Lors de la première utilisation, allumer la plaque de votre four en position maximale pendant 5 minutes. Cela permet à l'agent sensible à la chaleur de durcir avec la chaleur.
3 Afin d'utiliser l'énergie efficacement, utiliser des ustensiles à fond plat qui sont autant que possible en contact avec la chaleur.
4 Régler le niveau de la température en pivotant le bouton de contrôle dans le sens des aiguilles d'une montre.

Utilisation d'un four à gaz :

Par des symboles autour des boutons sur le bandeau de commande, il a eté défini les boutons activant les feu.

Les becs de gaz commandé chacun par un bouton différent sont démontré par un symbole. En poussant en avant le bouton concerné, tourner vers le sens inverse des aiguilles d'une montre

jusqu'au niveau maximum. Le symbole (1). Pour fermer le bec, tourner le bouton concerné jusqu'à son arrêt dans le sens des aiguilles d'une montre. Des différents symboles se trouvent sur le

bouton : signifie fermer, le plus haut feu et le plus bas feu.

Commande du grill: En poussant en avant le bouton concenné, tourner vers le sens inverse des aiguilles d'une montre jusqu'au niveau

maximum

N.B:

• Quand vous commencez à faire fonctionner les bruleurs du four, ne pas fermer la porte du four et attendre 3 minutes en position ouverte.

• Si vous cuisinière possède deux boutons différents pour faire démarrer les bruleurs du four et du grill, veuilles tournier le bouton concerné jusqu'au niveau maximum en le faisant tourner dans le sens inverse des aiguilles d'une montre.

• Si la cusinière à un thermostat, le bouton de commande en question doit être mis à la valeur de température requise (facultatif)

• Si la cusinière à une option de four à gaz intelligent (minuterie avec fonction de fermeture), veuilles suivre les recommendations émises dans la partie de la cellule du bruleur intelligent.

• Si votre cuisinière est munis d'une minuterie mécanique, le bouton de la minuterie doit être régler à la valeur de temps désirée. A la fin de la durée de cuisson réglée, la minuterie émet un "bing". La minuterie exerce seulement la fonction d'alerte de temps. Elle ne peut allumer la cuisinière.

Utilisation du Four Electrique:

• Lors de la première utilisation de votre four, une chaleur due par l'utilisation des pieces de chauffage se repand. Afin de se débarrasser de cette odeur, allumer votre four à 250^ pendant 45 - 60 minutes à vide.
• Faite pivoter le bouton de contrôle du four sur la position de votrechoix,le cas échéant le four ne fonctionnera pas.
• Régler le bouton de control du thermostat au niveau de température requis.
• Régler le bouton de la minuterie à la valeur de temps souhaitation. A la fin de la durée de cuisson réglée, la minuterie émet un "bing" et le four s'éteint. Si vous poulez utiliser le four sans minuterie, faites pivoter le bouton vers le symbole pour que la minuterie soit position manuelle. (facultatif)
• Pendant la durée de l'opération de cuisson à l'intérieur du four, ne pas ouvrir constamment la porte du four. Sinon la circulation peut se déséquilibrer et les résultats peuvent changer.
• Avant la cuisson il est conseillé de faire un préchauffage pendant 5 - 10 minutes.

Tableau de durée de cuisson:

Repas	Température (°C)	Position étag.	Durée de cuisson (min)
Gâteau crème	150 - 170	2	30 - 35
Gâteau	200 - 220	2	35 - 45
Biscuit	160 - 170	3	20 - 25
cookies	160 - 170	3	20 - 35
Gâteau	160 - 180	2	25 - 35
biscuits tressés	200 - 220	2	30 - 40
Pâtte feuilletée	180 - 220	2	35 - 45
pâtisserie	160 - 180	2	20 - 30
Viate agneau	200 - 230	1	90 - 120
Veau	200 - 230	1	90 - 120
Viate mouton	210 - 230	1	90 - 120
Poulet (pièces)	210 - 230	1	75 - 100
Poisson	190 - 210	2	40 - 50

N.B: Les résultats, peuvent varier selon le voltage local et la qualité des ingrédents utilisés, quantités et différences de température. Lors de la

cuisson d'un cake, l'utilisation de moule à cake permet d'obtenir de plusieurs résultats.

Opération de changement de bec pour Tables de cuisson de brûleur à

gaz :

• En premier lieu veuilles fermer toutes les alimentations de gaz de la cusinière. Pour enlever le bec et le remplacer veuilles utiliser le tournevis spécifique conçu pour cet effet.

• Enlever le bec du bruleur avec le tournevis spécial et installer le nouveau bec.

• Fermer lebec avecvoiredoigt,ouvrir la vanne de gaz et contrclerla presenced'uneeventuellefuite de gazavec lamoussede savon.

Changement de bec pour les bruleurs du four :

Veuillez enlever le couvercle arrêté de la cusinière et démonter le corps stabilisateur de bec du bruleur. Par la suite démonter le bec du corps injecteur avec le tournevis spécifique conçu pour le changement de bec. ÀpRES le changement fermer l'orifice du bec avec votre doigt, ouvrir la vanne de gaz effectuer un test de fuite de gaz avec une mousse savonneuse sur la surface de raccordement du corps du bec. Par la suite monter de nouveau le corps du bec sur le bruleur avec les vis.

Pour d'autre type de bruleur;

Réglage de la flamme réduite:

Pour régler votre cusinière selon le type de gaz, effectuer d'une manière très attentive avec le tournevis petit comme il est indiqué ci-dessous au milieu ou pres de la vanne de gaz avec le changement de bec.

	Du GPL au GN	Du GN au GPL
Bruleur rapide	3 tours au Sens inverse des aiguilles d'une montre	3 tours au Sens des aiguilles d'une montre
Bruleur semi rapide	2,5 tours au Sens inverse des aiguilles d'une montre	2.5 tours au Sens des aiguilles d'une montre
Bruleur auxiliaire	2 tours au Sens inverse des aiguilles d'une montre	2 tours au Sens des aiguilles d'une montre
Bruleur Wok	4 tours au Sens inverse des aiguilles d'une montre	4 tours au Sens des aiguilles d'une montre
Bruleur four	4,5 tours au Sens inverse des aiguilles d'une montre	4,5 tours au Sens des aiguilles d'une montre
Bruleur grill	4 tours au Sens inverse des aiguilles d'une montre	4 tours au Sens des aiguilles d'une montre

SI L'APPAREIL NE FONCTIONNE PAS

Equipements électrique

Problème Motif évientuel

Solution recommende

Le four ne fonctionne pas	Panne de fusible ou fusible automatique grillé	Contrôler le boitier général de fusible et régler en cas d'un évientuel disjoncteur fermé. Contrôler le boitier général de fusible et contrôler si les fusibles ou disjoncteurs automatiques sont fermés. En cas de répétition de la panne, appelez le service agrée pour le remplacement du fusible qui saute.
	L'appareil n'est pas branché sur une prise	Assurez-vous que les unités sont branchées sur une prise.
L'éclairage du four ne fonctionne pas	Éclairage du four en panne	Remplacer l'ampoule.
	Pas de courant	Contrôler le boitier général de fusible et en cas d'unquelconque disjoncteur sauté réparez-le. Contrôler le boitier général de fusible et contrôler si lesfusibles ou disjoncteurs automatiques sont fermés.En cas de répétition de la panne, appelez le service agrée pour le remplacement du fusible qui saute.
Le four ne chauffe pas	Température du four et/ou mode de cuisson non sélectionné	Sélectionner le mode et température de cuisson
	Pas de courant	Contrôler le boitier général de fusible et en cas d'unquelconque disjoncteur sauté réparez-le. Contrôler le boitier général de fusible et contrôler si lesfusibles ou disjoncteurs automatiques sont fermés.

Equipement de gaz

Pas d'allumage	Pas de courant	Contrôler le boitier de fusible général et remettre en état les disjoncteurs fermés
	Vanne de gaz principale fermée	Ouvoir la vanne de gaz principale
	Tuyau de gaz tordu	Effectuer correctement le raccordement du tuyau de gaz
Pas devenue de gaz	Injecteur bruleur bouché	Nettoyer les injecteurs
	Tuyau de gaz tordu	Effectuer correctement le raccordement du tuyau de gaz
Flamme irrégulière ou pas de flamme	Injecteur bruleur bouché	Nettoyer les injecteurs
	Bruleur mouillés	Nettoyer attentivement les pièces du bruleur.
	Couvercle des bruleurs mal positionnés.	Assurez-vous du bon positionnement des couvercles du bruleur
	Vanne de gaz principale fermée	Ouvoir la vanne de gaz principale
	Bouteille de gaz vide (en cas d'utilisation de GPL)	Installer une nouvelle bouteille

Minuterie /voyant numérique (modèles avec minuterie numérique)

Problème

Motif évventuel

Solution recommende

Levoyant de la minuterie clignote ou l'heures s'affiche

Avant la coupure d'électricité

Régler l'heure actuelle. Eteignez le mode de cuisson et régler de nouveau le mode de cuisson de votrechoix.

Si le problème persiste:

1- Couper l'alimentation électrique de votre four (fermer le disjoncteur)
2- Passer en contact avec le fournisseur, service ou personnel/agréé similaire

IMPORTANT

Ne pas tenter de réparer l'appareil vous-même. A l'intérieur de l'unité, il n'y a pas de pieces réparables par le client.

UTILISATION DE LA PROTECTION THERMIQUE (*) Facultatif

Quand le four est en position gril, il y a un panneau de sécurité afin de protégger le bandeau de contrôle et les boutons. Installer le panneau de sécurité sous le bandeau de commande en ouvrant la vitre de la porte avant du four.

Par la suite, fixer le panneau de sécurité entre la porte avant et le four en refermant lentement la porte. Ce panneau de contrôle est utilisé afin d'eviter que la chaleur endommage le bandeau et les boutons de commande quand le four est en mode gril.

En particulier en mode gril, il est important pour l'opération de cuisson de garder la porte ouverte à une distance précise. Le panneau de contrôle protège le bandeau et les boutons de commande tout en assurant les conditions formidables de cuisson.

Utilisation du tournebroche (Turnspit) (*) facultatif

Si vous four est équipé de l'option tournebroche, veuilles respecter les instructions sous mentionnées; Installer le crochet du tournebroche dans le trou de fixation situé dans la cavité. Accrocher le produit à cuire (poulet par ex.) à la brochette sur le grill et fixez-le à l'aide de la lame et les vis. Par la suite montez le sur le moteur du tournebroche comme il est mentionné sur les figures de dessous et démarrer le système du tournebroche par le bouton de commande sur le bandeau de contrôle.

BROCHE LAME ET CROCHET VIS DE FIXATION

ENTRETIEN ET NETTOYAGE

1. Retirez la fiche de la prise qui alimente le four.
2. Quand le four est en marche ou très peux après avoir démarré, le four se réchauffe intensément. Pour cela éviter de toucher les pièces chauffantes.
3. Ne jamais nettoyer les parties internes du four, le bandeau, la porte, les plateaux et les autres pieces du four avec unerosse dure, fil ou lame de nettoyage. Ne pas utiliser des Substances corrosives et rayant.
4. Àpres avoir nettoyer les parties internes du four avec un chiffon savonneux, rincer et sécher avec un chiffon doux.
5. Nettoyer les surfaces en verre avec un nettoyeur de verre spécial.
6. Ne pas nettoyerVote four avec des nettoyeurs a vapeur.
7. Avant d'ouvrir le couvercle supérieur du four, nettoyer les liquides renversés sur le couvercle. Avant de fermer le couvercle, assurez-vous que les plaques de l'appareil ont suffisamment refroidies.
8. Lors du nettoyage de votre four, ne jamais utiliser de matérielux combustibles tels que l'essence, diluants ou acide.
   Ne laver aucunes pieces de votre four dans le lave-vaisse.

Pour enlever la porte du four:

Changement de la lampe du four:

Attendre que la cavity du four et le grill ou les pieces chauffantes refroidissent. Avant de remplacer la lampe interne, coupez le courant électrique. Remplace-la par une lampe résistance à 300^ de 15 - 25 W.

UTILISATION DU SUPPORT THEIER (*) facultatif

Le support théier est destiné pour l'utilisation des recipients de faible diamètre. Installer le support au centre et poser le recipient dessus pour l'utiliser.

AVERTISSEMENT: Selon le tempsd'utilisation, il pourrait y avoir un jaunissementautourdesplaqueschauffantes.

AVERTISSEMENT: lesplaquesélectriques ne devraient jamais été utilisées à des fins de «réchauffement de la maison » et devraient très souvent des autres casages, mais jamais à leurétatvides.

PRODUCT FICHE
Réference :	CC5051HEB / CC5153HIXE CC6061EHBL / CC6263IXHE CC6660BLHE / CC6867EHIX	CC9093BLHEP / CC9291PHEBL CC9596IXTHEP / CCRST9891TNHPE
Nombre de cavité	1	1
Source de chaleur	Gas	Gas
Volume:	46 lt	63 lt
Consommation d'énergie / Convection naturelle (EC)	4,68 MJ/ 1,30 Kw	5,38 MJ / 1.49 kW
Indice d'efficacite énergétique (mode conventionnel)	84,3	85,4
Classe énergétique	A	A
Méthode de calcul et de mesure	EN 15181 / Regulation (EU)66/2014	EN 15181 / Regulation (EU)66/2014

PRODUCT FICHE
Réference :	CC5051HEB / CC5153HIXE CC6061EHBL / CC6263IXHE CC6660BLHE / CC6867EHIX	CC9093BLHEP / CC9291PHEBL CC9596IXTHEP / CCRST9891TNHPE
Nombre de cavité	1	1
Source de chaleur	Electrical	Electrical
Volume:	50 lt	64 lt
Consommation d'énergie / Convection naturelle (EC)	0,772 kWh	0,840 kWh
Indice d'efficacite énergétique (mode conventionnel)	101,3	97,6
Classe énergétique	A	A
Méthode de calcul et de mesure	EN 60350-1 / Regulation (EU)66/2014	EN 60350-1 / Regulation (EU)66/2014

No 66/2014(EU) Table 5c
	Symbole	Valeur	Unité
Identification du Modèle	50x50 cm50x60 cm60x60 cm	/	/
Type de Table de Cuisson	Cuisinière	/	/
Nombre de zones de cuisson électriques et / ou de surfaces	/	2 ou 1	/
Technique de chauffage (zones de cuisson à induction et zones de cuisson, zones de cuisson radiant, plaques solides) par zone de cuisson électric et / ou surface	Plaques de cuissonSolides	/	/
Pour les zones ou surfaces de cuisson circulaires: diamètre de la surface utile par zone de cuisson électric, est a peu deopsis 5 mm	Ø	14,5 or 18	cm
Pour les surfaces ou zones de cuisson non circulaires: la longueur et largeur de la surface utile par zone ou surface de cuisson électric, est a peu deopsis 5 mm	LW	/	/
Consommation d'énergie par zone de cuisson ou surface calculée par kg	EC cuisson électric	193,2	Wh/kg
Nombre de brûleurs à gaz		3 or 2	/
Efficacité énergétique par brûleur à gaz	EE Brûleur à Gaz	Brûleur moyen : %60Grand Brûleur : %57,6Petit Brûleur :/

INFINITON

N^o de série

Fecha de compra

Cliente

Dirección

Localidad

e-mail
