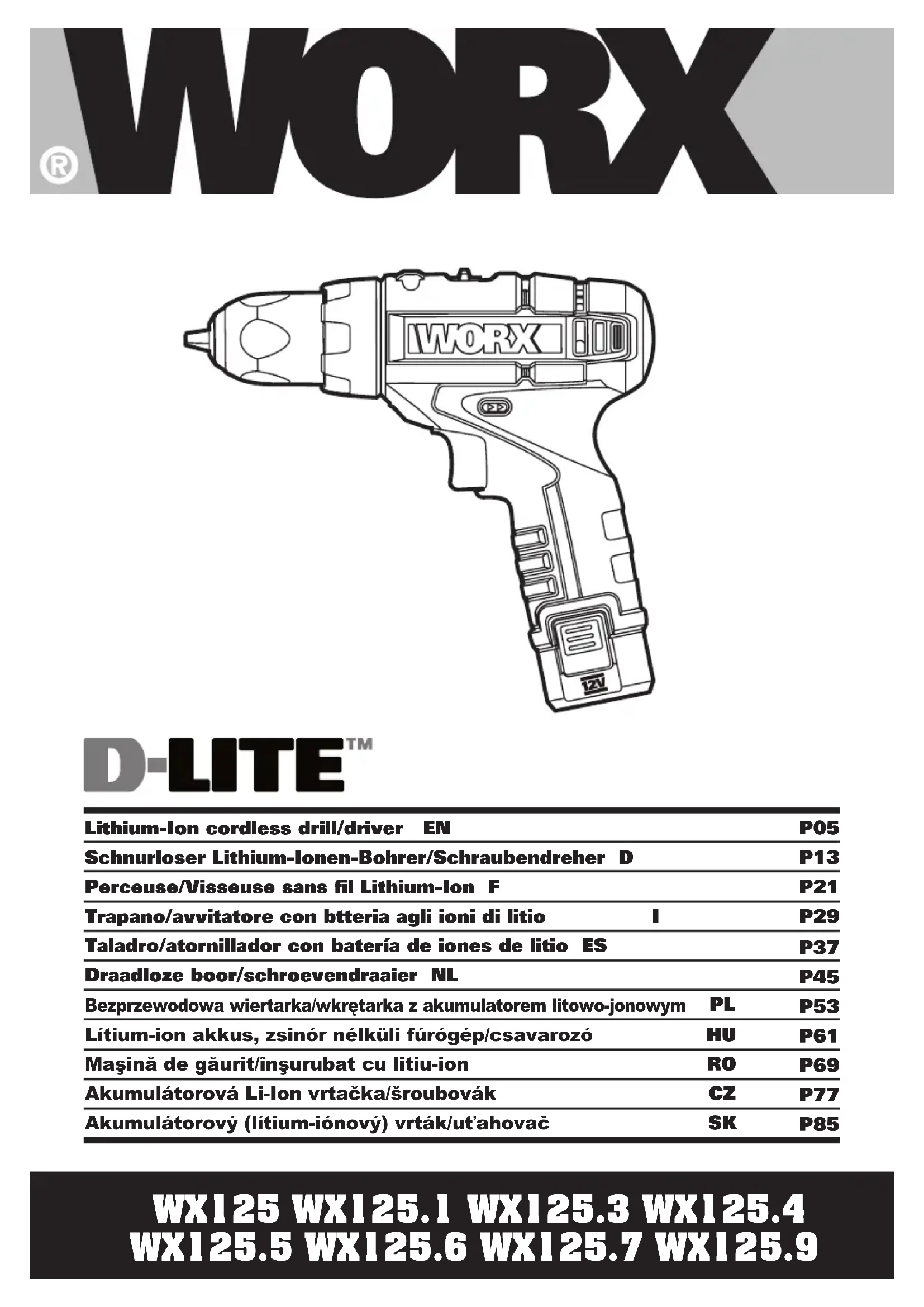

DLite WX125.4 - Perceuse WORX - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil DLite WX125.4 WORX au format PDF.
| Caractéristiques techniques | Perceuse sans fil WORX DLite WX125.4, moteur puissant, batterie lithium-ion, couple réglable. |
|---|---|
| Utilisation | Idéale pour le perçage dans le bois, le métal et le plastique, convient aux travaux domestiques et aux petits projets. |
| Maintenance et réparation | Vérifier régulièrement l'état de la batterie, nettoyer le mandrin, consulter le manuel pour les réparations. |
| Sécurité | Porter des lunettes de protection, s'assurer que la zone de travail est dégagée, ne pas surcharger l'outil. |
| Informations générales | Poids léger, design ergonomique, garantie constructeur, accessoires disponibles pour différents types de perçage. |
FOIRE AUX QUESTIONS - DLite WX125.4 WORX
Questions des utilisateurs sur DLite WX125.4 WORX
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Perceuse au format PDF gratuitement ! Retrouvez votre notice DLite WX125.4 - WORX et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DLite WX125.4 de la marque WORX.
MODE D'EMPLOI DLite WX125.4 WORX
- Les accessoires produits ou décrits ne sont pas tous compris avec le modele standard livre.
CHARACTERISTIQUES TECHNIQUES
Model WX125 WX125.1 WX125.3 WX125.4 WX125.5 WX125.6 WX125.7 WX125.9 (1-désignations des pieces, illustration de la perceuse sans-fil)
| Tension nominale 12V | --- | |
| Vitesse de rotation à vide 0-330 / 0-1200/min | ||
| Nombre de positions d'embrayage 15+1 | ||
| Couple max (tendre/dur) 14/24N.m | ||
| Capacité du mandrin 10mm | ||
| Capacité max. de perçage dans | Acier 10mm | |
| Bois 20mm | ||
| Poids 1.0kg | ||
| Niveau de pression acoustique L | pA:73dB(A) |
| Niveau de puissance acoustique L | wA:84dB(A) |
| KpA&KwA | 3.0dB(A) |
| Porter des protections auditives lorsque la pression sonore est supérieure à | 80dB(A) |
| Valeurs totales de vibrations déterminées selon l'EN 60745: | |
| Perçage dans le métal | Valeur d'émission de vibrations ah=1.24m/s2 |
| Incertitude K=1.5m/s2 | |
| Vissage sans percussion | Valeur d'émission de vibrations ah=0.72m/s2 |
| Incertitude K=1.5m/s2 | |
AVERTISSEMENT: La valeur d'émission de vibrations pendant l'utilisation réelle de l'outil
electrique peut différer de la valeur déclarée selon la façon dont l'outil est utilisé, selon les ples suivants et d'autres variations sur la façon dont l'outil est utilisé:
Comment l'outil est utilisé et quels matériaux sont coupés ou percés.
L'outil est en bon et bien entretenu.
L'utilisation du bon accessoire pour l'outil et l'assurance qu'il est affuté et en bon état.
Le serraig du grip sur les poignes et le cas echeant les accessoires anti-vibrations utilisés.
Et l'outil est utilisé comme prévu dans sa conception et dans les générées instructions.
Cet outil peut causeur un syndrome de vibration du bras et de la main s'il n'est pas correctement gere.
Perceuse/Visseuse sans fil Lithium-Ion F
aVERTISSEMENT: Pour être précise, une évaluation du niveau d'exposition en conditions réelles d'utilisation doit également tener compte de toutes les parties du cycle d'utilisation telles que les moments où l'outil est étéint, et ceux ou il fonctionne au ralenti mais ne réalisare pas réellement de tâche. Ceci peut réduire de façon significative le niveau d'exposition et la période de fonctionnement totale.
Aider à minimiser le risque d'exposition aux vibrations.
Utilisez TOUJOURS des ciseaux, des forets et des lames affutés.
Entretenez cet outil en accord avec les prsentes instructions et maintenez-le lubrifie (si approprié).
Si I'outil doit etre utilise regulierement, als investissez dans des accessoires anti-vibrations. Evitez d'utiliser des outils a des temperatures de 10^ ou moins.
Planifiez voire travail pour etaler toute utilisation d'outil a fortes vibrations sur plusieurs jours.
ACCESSIONS
| wX125 wX1 | 25.1 wX125.3 wX125.4 | ||
| 1.3Ah Packs batteries 1 2 | 1 2 | ||
| Chargeur 3heure 3heure 30min 30min | |||
| Embouts doubles 1 1 1 1 | |||
| 40 kit des accessoires | /// |
| wX125.5 wX | 125.6 | wX125.7 | wX125.9 | |
| 1.3Ah Packs batteries 1 2 | 1 | / | ||
| Chargeur | 3heure | 1 heures | 1 heures | / |
| Embouts doubles | / | 1 1 1 | ||
| 40 kit des accessoires | 1 | /// |
Nous recommendons d'acheter tous les accessoires dans le magasin d'acquisition de la machine. Il est impératif d'utiliser des accessoires de bonne qualité et de marque connue et de désirir l'accessoire correct recommandé dans ce manuel. Pour plus d'informations, se référer à l'emballage des accessoires. Le personnel du magasin est également là pour vous conseiller.
CONSIGNES DE SECURITE POUR VOITRE PERCEUSE
- Utiliser la(les) poignée(s) auxiliaire(s) fournie(s) avec l'outil. Toute perte de contrôle peut provoquer des blessures.
- Tenir l'outil par les surfaces de préhension isolées, lors de la réalisation d'une opération au cours de laquelle l'organe de coupe peut entraer en contact avec un cablage non apparent ou son propre cable d'alimentation. Le contact avec un fil sous tension peut égalementmettre sous tension les parties métalliques exposées de l'outil électrique et provoquer un choc électrique sur l'opérateur.
MISES EN GARDE CONCERNANT LA BATTERIE
a) La batterie et les piles secondaires ne doivent pas etre ouvertes, demontees ou broyees.
b) La batterie ne doit pas etre courtcircuitee. Evitez de metre la batterie en vrac dans une boite ou dans un tiroir ou elles risqueraient de se courtcircuter entre elles ou au contact d'autres objets metalliques.Apres usage,evitez tout contact de la batterie avec d'autres objets metalliques de petite taille (trombones, pieces, clés, clous, vis etc.) susceptibles de court-circuiter les pôles.Un court-circuit entre les pôles de la batterie peut etre à l'origine de brûlures ou d'un incendie.
c) La batterie ne doit pas etre exposée au feu et à la chaleur. Evitez de la ranger à la lumière du soleil.
d) La batterie et les piles ne doivent pas etre soumises a des chocs mecaniques.
e) En cas de fuite des piles, évitez tout contact du liquide avec la peau et les yeux. En cas de contact, rincez abondamment la surface touchée avec de l'eau et appelez les urgences.
f) En cas d'ingestion d'une pile ou d'une
batterie, appelez immédiatement les urgences.
g) La batterie et les piles doivent rester propres et sèches.
h) Si la batterie ou les piles se salissant, essuyez-les avec un chiffon propre et sec.
i) La batterie et les piles doivent être chargées avant usage. Utilisez toujours le chargeur ajustat, et respectez les instructions du fabricant ou le mode d'emploi de l'appareil concernant la procEDURE de recharge.
j) Évitez de laisser une batterie se charger pendant trop longtemps lorsqu'elle n'est pas utilisé.
k) Àprous de longues périodes d'inutilisation, il peut être nécessaire de charger et décharger la batterie et les piles à plusieurs reprises avant que celles-ci ne retrouvent leur capacité maximale.
I) La batterie et les piles fonctionnent au moins de leur capacité dans une température ambiente normale, comprise entre +15^ et +25^ environ.
m) Les batteries fonctionnant avec des systèmes electrochimiques différents doivent être mis au rebut séparation.
n) N'utilisez pas d'autre chargeur que celui spécifique par WORX. N'utilisez pas d'autre chargeur que celui spécifique fourni avec l'appareil.
Un chargeur destiné à un type de batterie donné peut être à l'origine d'un incendie s'il est utilisé avec une autre batterie.
o) N'utilisez en aucun cas une batterie autre que celle prévue pour cet apparéil.
p) La batterie doit être tenue hors de portée des enfants.
q) Gardez la documentation d'origine du produit afin de pouvoir vous y reférer ultérieurement.
r) Enlevez la batterie de l'appareil lorsque vous ne l'utilisez pas.
s) Respectez les procédures de mise au rebut.
Pour réduire le risque de blessure, l'utilisateur doit dire le manuel d'instructions
REMaRqUE: Avant d'utiliser cet outil, dire attentivement les instructions.
Avertissement
UTILISaTION CONFORME
L'outil electroportatif est concu pour le visage et le dévissage des vis ainsi que pour le perçage dans le bois, le métal, et les matières plastiques.
Porter une protection pour les yeux
aVaNT MISE EN SERVICE a) CHaRgER La BaTTERIE
Le chargeur de batterie fourni est adapté à la batterie Li-ion installé dans l'instrument. N'utilise pas d'autre chargeur de batterie. La batterie Li-ion est protégée contre les fortes décharges. Lorsque la batterie est vide, l'instrument s'eteint via un circuit de protection: Le porte-outil ne tourne plus. En environnement chaud ou après une utilisation intensive, le pack batterie peut devenir trop chaud pour permettre la charge. Laissez le temps à la batterie de refroidir avant de recharger.
Porter une protection pour les oreilles
Lorsque la batterie est chargée pour la première fois après un stockage prolongé, après plusieurs de charge et decharge, la batterie accepte de nouveau 100% de la charge.
Porter un masque contre la poussière
Usage interne uniquement
Ne pas exposer à la pluie ou à l'eau
Ne pas brûler
Ne pas jeter les batteries. Les batteries usagées doivent être déposées dans un centre de collecte local ou dans un centre de recyclage
B) ENLEVER OU INSTaLLER La BaTTERIE (Voir a)
Enoncez la languette du bloc de batterie pour le dégager et faites-le glisser hors de votre perceuse. ÀpRES le rechargement, faites-le glisser en place sur votre perceuse. Un simple coulissement et une légère pression seront suffisant.
FONCTIONNEMENT
1. INTERRUPEUR DE MaRCHE/aRRET (Voir B)
Appuyez pour démarrer et relâchéz pour arrêter la perceuse. L'interrupteur marche/arrêt est doté d'une fonction de freinage qui arrête le mandrin des que l'interrupteur est reliché rapidement.
Cet outil possède une commande à vitesse variable qui augmente la vitesse de l'outil et des couples avec une plus grande pression de la gâchette.
AVERTISSEMENT: N'utilise pas votre machine de façon prolongée à faible vitesse car il existe un risque de surchauffe interne.
2. SYSTÉME DE VERROUILLAGE DE L'INTERRUPTEUR
La gachette de l'interrupteur peut etre verrouillée sur la position arrêt. Cela aide a diminuer les risques de demarrage accidentel lorsque I'outil est inutilise. Pour verrouiller la gachette de l'interrupteur, place la direction du selecteur de rotation sur la position centrale.
3. INVERSEUR DE SENS DE ROTATION (Voir B)
Pour percer et visser, utiliser la rotation avant indiquée par un "«Le levier est place sur la gauche). Utiliser seulement la rotation inversée indiquée par un "«He levier est place sur la droite) pour retirer des vis ou dégager une mèche bloquée (le levier est déplace sur la droite).
AVERTISSEMENT: Ne changez jamais la direction de la rotation
lorsque le mandrin tourne, entendez qu'il soit arrêté!
4. TRAIN D'ENGRENAGES A DEUX VITESSES (Voir C)
La perceuse possède un train d'engrenages à deux vitesses concu pour percer à des vitesses basses (1) ou élevées (2). Un interrupteur à glissière est situé en haut de la perceuse pour sélectionner une vitesse basse (1) ou élevée (2). Lors de l'utilisation de la perceuse à une vitesse basse (1), la vitesse diminuera et la perceuse aura une puissance et un couple plus élevés. Lors de l'utilisation de la perceuse à une vitesse élevée (2), la vitesse augmentera et la perceuse aura une puissance et un couple moins élevés.
Vitesse I
Vitesse lente: pour le visage ou pour les travaux avec une mèche de perçage de grand diamètre
Vitesse II
Vitesse rapide: pour les travaux avec une mèche de perçage de petit diamètre
AVERTISSEMENT: Pour éviter d'endommager la boîte de vitesse, attendez toujours que le mandrin soit complètement arrêté avant de changer le sens de rotation ou le train d'engrenages à deux vitesses.
5. REGLAGE DU MANDRIN (Voir D)
Pour ouvrir les mâchioires du mandrin, faites tournier la section frontale du mandrin. Insérez le foret entre les mâchioires du mandrin et faites tournier la section frontale dans le sens inverse. Assurez-vous que le foret est au centre des mâchioires du mandrin. Pour finir, faites tournier fermement la section frontale du mandrin dans des sens opposés. Vote perseuse est maintainant bloquée dans le mandrin.
6. RÉGLAGE DE COUPLE (Voir E)
(Force de vissage de la perceuse)
Le couple se regle en faisant pivoter l'anneau de réglage de couple. Le couple est plus élevé lorsque l'anneau de réglage est positionné sur un réglage élevé. Le couple est faible lorsque l'anneau est positionné sur un réglage bas. Effectuez le réglage comme suit:
| 1 - 4 pour les petites vis | |
| 5 - 9 | pour visser dans des matérielssouples |
| 10 - 15 | pour visser dans des matérielssouples et durs |
| pour les gros travaux de perçage | |
7. SERRURE FUSIFORME AUTOMATIQUE (Voir F)
Le verrouillage automatique de l'arbre permet d'utiliser la perceuse comme un tournevis ordinaire. Il permet de donner un tour supplémentaire de vis pour la visser fermement, de devisser une vis très serrée ou de continuer à travailler lorsque la batterie est déchargée. Pour les travaux de vissage manuels, la tete de la vis est automatiquement verrouillée lorsque l'outil est arrêté.
8. ÉCLAIRAGE
Pour allumer l'éclairage, appuyez simplement
sur le bouton marche/arrêt. Lorsque vous relâchez le bouton marche/arrêt, l'éclairage s'étéint.
Éclairage LED augmentant la visibilité, parfait pour les zones sombres ou fermées. La LED est également un témoin de capacité batterie. Elle clignote lorsque l'alimentation devient faible.
9. PERCAGE
Lors d'opérations de perçage dans des surfaces dures et lisses, utilisez un pointeau pour désigner l'emplacement du trou souhaité. Cela empêchera la mèche de glisser hors du centre lors du début de la réalisation du trou. Maintenez fermement l'outil et placez le bout de la mèche sur la zone à pincer. Relâchéz la gâchette et démarrez l'outil. Faîtes bouger la mèche dans la pierce à travailler en appliquant uniquement la pression suffisante pour que la coupe se poursuive. Ne forcez pas ou appliquez une force latérale pour allonger le trou.
Les mèches des perceuses en carbure de tungstène doivent toujours être utilisées pour le béton et la maçonnerie. Lors de travaux de perçage dans du métal, utilisez uniquement les mèches HSS en bon état. Utilisez toujours un porte-embout magnetique lors de l'utilisation de d'embouts de vissage courts. Lors du vissage, appliquez une petite quantité de savon liquide ou autre produit identique au filetage de vis pour faciliter l'insertion.
10. MISE AU REBUT D'UNE BATTERIE USAGEE
Preserver les ressources naturelles, veuillez faire collector ou recycler la batterie conformément aux normes locales. Ce pack contient des Pile de Lithium. Consultez les autorités traitants les déchets afin de connaître les possibilités de collecte et de recyclage. Déchargez votre batterie en faisant fonctionner votre machine, puis retirez la batterie de la machine et masquez les connexions à l'aide de rubans adhésiFs écais afin d'eviter les courts-circuits et les décharges. N 'essayez pas d'ouvrir ou de retarder un quelconque composant du pack.
11. PROTECTION CONTRE LES SURCHARGES
Une fois en surcharge, le moteur arrive en butée. Relâchéz immédiatement la charge sur la machine et laissez refroidir pendant environ 30 secondes à la vitesse la plus élevé à vide.
12. PROTECTION CONTRE SURCHARGE EN FONCTION DE LA TEMPERATURE
Si vous utilisez l'outil electroportatif conformément à sa conception, il ne peut pas subir de surcharge. Lors d'une sollicitation trop elevée ou lors d'un dépassement de la température d'accu admissible de 75^ , l'électronique arrêté l'outil electroportatif jusqu'à ce que la température se retrouve dans la plage de température de service admissible.
13. PROTECTION DE DECHARGE PROFONDE
Grace à la « Discharging Protection System», l'accu à ions lithium est protégé contre une décharge profonde. Lorsque l'accumulateur est déchége, l'outil électroportatif s'arrête grace à un dispositif d'arrêt de protection: L'outil de travail ne tourne plus.
RESOLUTION DES PROBLEMES
1. POURQUOI LA MACHINE NE FONCTIONNE PAS LORSQUE J'APPUIE SUR LA GACHETTE?
L'inverseur au-dessus de la gachette est en position centrale verrouillée. Placez-le à gauche ou à droite puis appuyez sur la gachette.
2. POURQUOI LA PERCEUSE S'ARRETE AVANT QUE LA VIS SOIT COMPLETEMENT SERREE?
Vérifiez la position de la bague de couple située entre le mandrin et le corps de la machine. La position 1 est le couple le plus faible et la position 15 est le couple le plus élevé. La position" ^ est utilisée pour le perçage. Ajustez la bague sur une valeur plus élevé pour serrer complètement la vis.
3. QUELES SONT LES RAISONS DE LA DIFFERENCE D 'AUTONOMIE DES BATTERIES
Des problèmes de temps de charge et de stockage prolongés peuvent réduire l'autonomie de la batterie. Ceci peut être corrige après plusieurs cycles de charges et de décharges. Des conditions de travail sévères, par exemple de vissage de grosses vis dans du bois dur, déchargeront plusrapidement la batterie que des conditions moins sévères. Ne rechargez pas vosorbatterie en dessous de 0^ ni au-dessus de 45^ car ceci affecte ses performances.
ENTRETIEN
L'outil motorisé ne requiert pas de graissage ou d'entretien particulier.
Il n'y a pas de pieces réparables par l'utilisateur dans cet outil. Ne jamais utiliser d'eau ou de nettoyants chimiques pour nettoyer l'outil. Nettoyer avec un chiffon sec.
Toujours conserveur l'outil motorisé dans un endroit sec. Maintenir les fentes de ventilation du moteur propres. Empêcher que les commandes de marche soient couvertes de sciure. Il est normal que des étincelles soient visibles dans les fentes de ventilation, cela n'endommagera pas l'outil motorisé.
PROTECTION DE L'ENVIRONNEMENT
Les déchets d'equipements electriques et electroniques ne doivent pas etre déposés avec les ordures menagères.
Ils sont collectés pour être recyclés dans des centres spécialisés. Consultez les autorités locales ou votre revendeur pour obtenir des renseignements sur l'organisation de la collecte.
DECLARATION DE CONFORMITE
Déclarons ce produit Description WORX Perceuse/Visseuse sans fil Lithium-lon
WX125.9 (1-désignations des pieces, illustration de la perceuse sans-fil) Fonction Perçage
Conforme aux directives suivantes, Directive europeenne Machine 2006/42/EC
2004/108/EC
2011/65/EU
Et Conforme Aux Normes :
EN 55014-1
EN 55014-2
EN 60745-1
EN 60745-2-1
EN 60745-2-2
La personne autorisée à compiler le dossier technique,
Nom: Russell Nicholson
Adresse: Positec Power Tools (Europe)
Responsible qualité POSITEC
