FOIRE AUX QUESTIONS - WX160.2 WORX

Que faire si la perceuse ne démarre pas ?

Vérifiez que la perceuse est correctement branchée et que la prise fonctionne. Assurez-vous également que le bouton de démarrage est enfoncé. Si le problème persiste, vérifiez le fusible.

Comment changer le foret sur la perceuse WORX WX160.2 ?

Pour changer le foret, maintenez le mandrin en place et tournez-le dans le sens inverse des aiguilles d'une montre. Retirez le foret usé et insérez le nouveau, puis resserrez le mandrin dans le sens des aiguilles d'une montre.

La perceuse fait du bruit mais ne perfore pas, que faire ?

Cela peut indiquer que le foret est émoussé ou endommagé. Remplacez le foret par un neuf. Vérifiez également si le mode de perçage est correctement sélectionné.

Comment nettoyer ma perceuse WORX WX160.2 ?

Débranchez la perceuse avant de la nettoyer. Utilisez un chiffon humide pour essuyer l'extérieur et un pinceau pour enlever la poussière des orifices d'aération.

Quelle est la capacité de perçage de la perceuse WORX WX160.2 ?

La perceuse WORX WX160.2 a une capacité de perçage maximale de 10 mm dans l'acier et 25 mm dans le bois.

Comment régler la vitesse de la perceuse ?

La perceuse WORX WX160.2 dispose d'un variateur de vitesse. Appuyez doucement sur la gâchette pour une vitesse lente ou appuyez plus fort pour une vitesse plus élevée.

Que faire si la batterie ne se charge pas ?

Vérifiez que le chargeur est correctement branché et que la batterie est correctement insérée. Si la batterie ne se charge toujours pas, elle peut être défectueuse et nécessiter un remplacement.

Comment utiliser la fonction percussion de la perceuse ?

Pour utiliser la fonction percussion, sélectionnez le mode percussion sur le sélecteur de mode de la perceuse avant de commencer le perçage.

Quelle est la garantie de la perceuse WORX WX160.2 ?

La perceuse WORX WX160.2 est généralement couverte par une garantie de 2 ans, mais il est conseillé de vérifier les conditions spécifiques auprès du vendeur.

MODE D'EMPLOI WX160.2 WORX

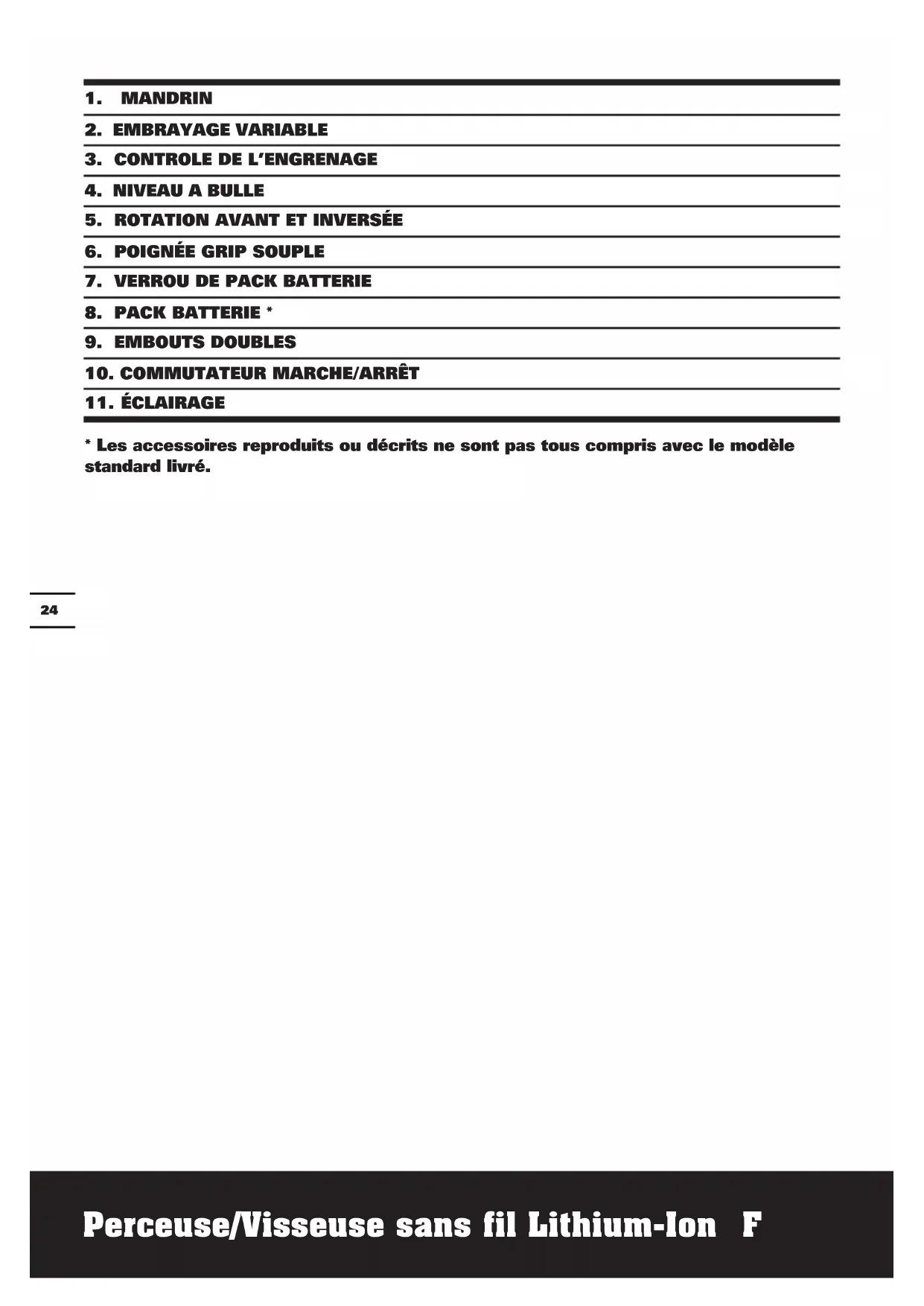

* Les accessoires reproduits ou décrits ne sont pas tous compris avec le modèle standard livré.

CARACTÉRISTIQUES TECHNIQUES

Modèle wX160 wX160.1 wX160.2 wX160.3 wX160.4 wX163 wX163.1 wX163.2 wX163.3 (1-désignations des pièces, illustration de la Perceuse Sans-fil)

N° modèle		wX160 wX160.1 wX160.2wX160.3 wX160.4	wX163 wX163.1wX163.2 wX163.3
Tension nominale		14.4V ---	18V ---
Vitesse de rotation à vide 0-350/0-1200/min
Nombre de positions d'embrayage 23+1
Couple max 30N.m 35N.m
Capacité du mandrin 10mm
Capacité max. de perçage dans	Acier 10mm
	Bois 28mm 30mm
Poids		1.6kg	1.7kg

Niveau de pression acoustique	L_pA : 77dB(A)
Niveau de puissance acoustique	L_wA : 88dB(A)
K_PA & K_WA	3.0dB(A)
Porter des protections auditives lorsque la pression sonore est supérieure à	80dB(A)

Valeurs totales de vibrations déterminées selon l'EN 60745
Perçage dans le métal	Valeur d'émission de vibrations a_h = 1.91m/s^2
	Incertitude K = 1.5m/s2
Vissage sans percussion	Valeur d'émission de vibrations a_h = 1.16m/s^2
	Incertitude K = 1.5m/s2

AVERTISSEMENT: Pour être précise, une évaluation du niveau d'exposition en conditions réelles d'utilisation doit également tenir compte de toutes les parties du cycle d'utilisation telles que les moments où l'outil est éteint, et ceux où il fonctionne au ralenti mais ne réalise pas réellement de tâche. Ceci peut réduire de façon significative le niveau d'exposition et la période de fonctionnement totale.

Comment l'outil est utilisé et quels matériaux sont coupés ou percés.

L'outil est en bon état et bien entretien.

L'utilisation du bon accessoire pour l'outil et l'assurance qu'il est affuté et en bon état.

Le serrage du grip sur les poignées et le cas échéant les accessoires anti-vibrations utilisés.

Et l'outil est utilisé comme prévu dans sa conception et dans les présentes instructions.

Cet outil peut causer un syndrome de vibration du bras et de la main s'il n'est pas correctement géré.

AVERTISSEMENT: Pour être précise, une évaluation du niveau d'exposition en

conditions réelles d'utilisation doit également tenir compte de toutes les parties du cycle

d'utilisation telles que les moments où l'outil est éteint, et ceux où il fonctionne au ralenti mais ne réalise pas réellement de tâche. Ceci peut réduire de façon significative le niveau d'exposition et la période de fonctionnement totale.

Aider à minimiser le risque d'exposition aux vibrations.

Utilisez TOUJOURS des ciseaux, des forets et des lames affutés

Entretenez cet outil en accord avec les présentes instructions et maintenez-le lubrifié (si approprié)

Si l'outil doit être utilisé régulièrement, alors investissez dans des accessoires anti-vibrations.

Évitez d'utiliser des outils à des températures de 10 °C ou moins

Planifiez votre travail pour étaler toute utilisation d'outil à fortes vibrations sur plusieurs jours.

ACCESSOIRES

N° modèle WX160 WX160.1 WX160.2 WX160.3 WX160.4
1.3Ah Pile de Lithium 1 (WA3515) 2 (WA3515) 1 (WA3515) 2 (WA3515) 2 (WA3515)
Chargeur 1 (WA3730) 1 (WA3730) 1 (WA3839) 1 (WA3839) 1 (WA3730)
Embouts doubles	1	1	1	1	1
158 Accessoires	/	/	/	/	1

N° modèle	WX163	WX163.1	WX163.2	WX163.3
1.3Ah Pile de Lithium	1 (WA3512)	2 (WA3512)	1 (WA3512)	2 (WA3512)
Chargeur	1 (WA3731)	1 (WA3731)	1 (WA3839)	1 (WA3839)
Embouts doubles	1	1	1	1
158 Accessoires	/	/	/	/

Nous recommandons d'acheter tous les accessoires dans le magasin d'acquisition de la machine. Il est impératif d'utiliser des accessoires de bonne qualité et de marque connue et de choisir l'accessoire correct recommandé dans ce manuel. Pour plus d'informations, se référer à l'emballage des accessoires. Le personnel du magasin est également là pour vous conseiller.

CONSIGNES DE SECURITE SUPPLEMENTAIRES POUR VOTRE PERCEUSE PERCUSSION SANS FIL

1. Retirer la batterie de la perceuse avant tout ajustement, entretien ou intervention sur la machine.
2. Ne pas exposer à la pluie ou à l'eau.
3. Ne pas exposer la batterie à des températures supérieures à 40°C.
4. Toujours recharger la batterie par des températures comprises entre 0°C et 30°C. La température idéale de chargement se situe entre 18°C et 24°C.
5. Utiliser uniquement le chargeur et la batterie fournis avec la perceuse.
6. Eviter les courts circuits des connections de la batteries (vis et clous).
7. Ne pas incinérer ou brûler la batterie, elle pourrait exploser.
8. Ne pas recharger une batterie endommagée.
9. Remplacez toutes les fiches d'alimentation abîmées sur votre chargeur.
10. Débranchez toujours la prise d'alimentation du chargeur avant de brancher ou de débrancher les connexions au bloc de batterie.
11. Il est normal que le bloc de batterie et le chargeur chauffent en cours de chargement.
12. Quand il n'est pas utilisé, retirez le bloc de batterie du chargeur.
13. Retirez toujours le bloc de batterie du chargeur immédiatement après que le rechargement soit terminé.
14. Il est normal que votre perceuse et le bloc de batterie chauffent en cours de fonctionnement.
15. Ne jetez pas de batteries au feu ou dans une poubelle domestique. Rendez les batteries usagées à votre point de collecte ou de recyclage local.
16. Vérifiez toujours que les murs, les sols et les plafonds ne comportent pas de câbles d'alimentation et de tuyaux cachés.

17. Utiliser la(les) poignée(s) auxiliaire(s) fournie(s) avec l'outil. La perte de contrôle peut provoquer des blessures.

18. Les accessoires et les parties métalliques peuvent devenir très chauds.

19. Tenir l'outil par les surfaces de préhension isolées, lors de la réalisation d'une opération au cours de laquelle l'organe de coupe peut entrer en contact avec un câblage non apparent ou son propre cordon d'alimentation. Le contact avec un fil « sous tension » peut également mettre « sous tension » les parties métalliques exposées de l'outil électrique et provoquer un choc électrique sur l'opérateur.

AVERTISSEMENT: Si une petite quantité d'électrolyte coule de la batterie après une exposition à de fortes températures ou après une utilisation prolongée, lavez-vous immédiatement la peau et les mains en utilisant de l'eau propre. En cas de contact avec les yeux, rincez abondamment à l'eau et consultez immédiatement un médecin.

MISES EN GARDE CONCERNANT LA BATTERIE

1. La batterie et les piles secondaires ne doivent pas être ouvertes, démontées ou broyées.
2. La batterie et les piles ne doivent pas être exposées au feu et à la chaleur. Évitez de les ranger à la lumière du soleil.
3. La batterie et les piles ne doivent pas être court-circuitées. Évitez de mettre la batterie ou les piles en vrac dans une boîte ou dans un tiroir où elles risqueraient de se court-circuiter entre elles ou au contact d'autres objets métalliques.
4. N'essayez jamais d'extraire une pile ou une batterie de l'enveloppe dans laquelle elle est censée fonctionner.
5. La batterie et les piles ne doivent pas être soumises à des chocs mécaniques.
6. En cas de fuite des piles, évitez tout contact du liquide avec la peau et les yeux. En cas de contact, rincez abondamment la surface touchée avec de l'eau et appelez les urgences.
7. N'utilisez pas d'autre chargeur que celui

spécifiquement fourni avec l'appareil.

1. Respectez les signes de polarité plus (+) et moins (−) sur la batterie et les piles, et insérez-les en conséquence.
2. N'utilisez en aucun cas une batterie ou une pile autre que celles prévues pour cet appareil.
3. N'utilisez jamais conjointement des piles de fabrication, de tailles, de capacités ou de types différents dans un même appareil.
4. La batterie et les piles doivent être tenues hors de portée des enfants.
5. En cas d'ingestion d'une pile ou d'une batterie, appelez immédiatement les urgences.
6. Achetez toujours des piles et des batteries du type prévu pour l'appareil.
7. La batterie et les piles doivent rester propres et sèches.
8. Si la batterie ou les piles se salissent, essuyez-les avec un chiffon propre et sec.
9. La batterie et les piles doivent être chargées avant usage. Utilisez toujours le chargeur adéquat, et respectez les instructions du fabricant ou le mode d'emploi de l'appareil concernant la procédure de recharge.
10. Évitez de laisser une batterie se charger pendant trop longtemps lorsqu'elle n'est pas utilisée.
11. Après de longues périodes d'inutilisation, il peut être nécessaire de charger et décharger la batterie et les piles à plusieurs reprises avant que celles-ci ne retrouvent leur capacité maximale.
12. La batterie et les piles fonctionnent au mieux de leur capacité dans une température ambiante normale, comprise entre +15°C et +25°C environ.
13. Gardez la documentation d'origine du produit afin de pouvoir vous y référer ultérieurement.
14. N'utilisez pas la batterie ou les piles pour un usage autre que celui pour lequel elles ont été conçues.
15. Dans la mesure du possible, enlevez la batterie de l'appareil lorsque vous ne l'utilisez pas.
16. Respectez les procédures de mise au rebut.

SYMBOLES

Pour réduire le risque de blessure, l'utilisateur doit lire le manuel d'instructions

Avertissement

Porter une protection pour les oreilles

Porter une protection pour les yeux

Porter un masque contre la poussière

Usage interne uniquement

Ne pas exposer à la pluie ou à l'eau

Ne pas brûler

Ce produit est marqué du symbole du tri sélectif relatif aux déchets d'équipements électriques et électroniques. Cela signifie que ce produit ne doit pas être mis au rebut avec les déchets ménagers mais doit être pris en charge par un système de collecte sélective conformément à la directive européenne 2002/96/CE. Il sera ensuite soit recyclé soit démantelé afin de réduire les impacts sur l'environnement, les produits électriques et électroniques étant potentiellement dangereux pour l'environnement et la santé humaine en raison de la présence de substances dangereuses. Pour plus de renseignements, vous pouvez contacter votre administration locale ou régionale.

FONCTIONNEMENT

REMARQUE: Avant d'utiliser cet outil, lire attentivement le guide ructions.

UTILISATION CONFORME

L'outil électroportatif est conçu pour le visage et le dévissage des vis ainsi que pour le perçage dans le bois, le métal, et les matières plastiques.

AVANT LA MISE EN SERVICE A) CHARGER LA BATTERIE

Le chargeur de batterie fourni est adapté à la batterie Li-lon installée dans l'outil. N'utilisez pas d'autre chargeur de batterie.

La batterie Li-lon est protégée contre les fortes décharges. Lorsque la batterie est vide, la perceuse s'éteint via un circuit de protection: Le porte-outil ne tourne plus. En environnement chaud ou après une utilisation intensive, le pack batterie peut devenir trop chaud pour permettre la charge. Laissez le temps à la batterie de refroidir avant de recharger.

Lorsque la batterie est chargée pour la première fois après un stockage prolongé, après plusieurs charges et décharges, la batterie accepte de nouveau 100% de la charge.

B) ENLEVER OU INSTALLER LA BATTERIE (Voir A)

Enfoncez la languette du bloc de batterie pour le dégager et faites-le glisser hors de votre perceuse. Après le rechargement, faites-le glisser en place sur votre perceuse. Un simple coulissement et une légère pression seront suffisant.

FONCTIONNEMENT

1. INTERRUPTEUR DE MARCHE/ARRET (Voir B)

Appuyez pour démarrer et relâchez pour arrêter la perceuse. L'interrupteur marche/arrêt est doté d'une fonction de freinage qui arrête le mandrin dès que l'interrupteur est relâché rapidement.

Cet outil possède une commande à vitesse variable qui augmente la vitesse de l'outil et des couples avec une plus grande pression de la gâchette.

AVERTISSEMENT: N'utilisez pas votre machine de façon prolongée à faible vitesse car il existe un risque de surchauffe interne.

2. SYSTÈME DE VERROUILLAGE DE L'INTERRUPTEUR

La gâchette de l'interrupteur peut être verrouillée sur la position arrêt. Cela aide à diminuer les risques de démarrage accidentel lorsque l'outil est inutilisé. Pour verrouiller la gâchette de l'interrupteur, placez la direction du sélecteur de rotation sur la position centrale.

3. INVERSEUR DE SENS DE ROTATION (Voir C1, C2)

Pour percer et visser, utiliser la rotation avant indiquée par un “◀ (le levier est placé sur la gauche). Utiliser seulement la rotation inversée indiquée par un “▶ (le levier est placé sur la droite) pour retirer des vis ou dégager une mèche bloquée.

AVERTISSEMENT: Ne changez jamais la direction de la rotation lorsque le mandrin tourne, attendez qu'il soit arrêté!

4. TRAIN D'ENGRENAGES A DEUX VITESSES (Voir D)

La perceuse possède un train d'engrenages à deux vitesses conçu pour percer à des vitesses basses (1) ou élevées (2). Un interrupteur à glissière est situé en haut de la perceuse pour sélectionner une vitesse basse (1) ou élevée (2). Lors de l'utilisation de la perceuse à une vitesse basse (1), la vitesse diminuera et la perceuse aura une puissance et un couple plus élevés. Lors de l'utilisation de la perceuse à une vitesse élevée (2), la vitesse augmentera et la perceuse aura une puissance et un couple moins élevés.

Vitesse I

Vitesse lente: pour le visage ou pour les travaux avec une mèche de perçage de grand diamètre.

Vitesse II

Vitesse rapide: pour les travaux avec une

mèche de perçage de petit diamètre.

AVERTISSEMENT: Pour éviter d'endommager la boîte de vitesse, attendez toujours que le mandrin soit complètement arrêté avant de changer le sens de rotation ou le train d'engrenages à deux vitesses.

Pour ouvrir les mâchoires du mandrin, faites tourner la section frontale du mandrin. Insérez le foret entre les mâchoires du mandrin et faites tourner la section frontale dans le sens inverse. Assurez-vous que le foret est au centre des mâchoires du mandrin. Pour finir, faites tourner fermement la section frontale du mandrin dans des sens opposés. Votre perceuse est maintenant bloquée dans le mandrin.

6. RÉGLAGE DE COUPLE (Voir F)

(Force de vissage de la perceuse) Le couple se règle en faisant pivoter l'anneau de réglage de couple. Le couple est plus élevé lorsque l'anneau de réglage est positionné sur un réglage élevé. Le couple est faible lorsque l'anneau est positionné sur un réglage bas. Effectuez le réglage comme suit:

1 - 4 pour les petites vis
5 - 9	pour visser dans des matériaux souples
10 - 14	pour visser dans des matériaux souples et durs
15 - 19	pour visser dans du bois dur
20 - 23	pour les larges vis
	pour les gros travaux de perçage

7. SERRURE FUSIFORME AUTOMATIQUE (Voir G)

Le verrouillage automatique de l'arbre permet d'utiliser la perceuse comme un tournevis ordinaire. Il permet de donner un tour supplémentaire de vis pour la visser fermement, de dévisser une vis très serrée ou de continuer à travailler lorsque la batterie est déchargée. Pour les travaux de vissage manuels, la tête de la vis est automatiquement verrouillée lorsque l'outil est arrêté.

8. ÉCLAIRAGE

L'éclairage de vision vous permet de conserver une visibilité claire dans des conditions d'éclairage plus faible. Pour allumer l'éclairage, appuyez simplement sur le bouton marche/arrêt. Lorsque vous relâchez le bouton marche/arrêt, l'éclairage s'éteint.

9. PERÇAGE À NIVEAU (Voir H)

L'indicateur de niveau est encastré au-dessus dans le boîtier du moteur d'entraînement de la perceuse. Il peut être utilisé pour maintenir les mèches à niveau lors d'une opération de perçage verticale.

10. PERÇAGE

Lors d'opérations de perçage dans des surfaces dures et lisses, utilisez un pointeau pour désigner l'emplacement du trou souhaité. Cela empêchera la mèche de glisser hors du centre lors du début de la réalisation du trou. Maintenez fermement l'outil et placez le bout de la mèche sur la zone à percer. Relâchez la gâchette et démarrez l'outil. Faîtes bouger la mèche dans la pièce à travailler en appliquant uniquement la pression suffisante pour que pas forcer ou appliquer le trou.

Les mèches des perceuses en carbure de tungstène doivent toujours être utilisées pour le béton et la maçonnerie. Lors de travaux de perçage dans du métal, utilisez uniquement les mèches HSS en bon état. Utilisez toujours un porte-embout magnétique lors de l'utilisation d'embouts de vissage courts. Lors du vissage, appliquez une petite quantité de savon liquide ou autre produit identique au filetage de vis pour faciliter l'insertion.

11. MISE AU REBUT D'UNE BATTERIE USAGEE

Ce produit est marqué du symbole du tri sélectif relatif aux déchets d'équipements électriques et électroniques. Cela signifie que ce produit ne doit pas être mis au rebut avec les déchets ménagers mais doit être pris en charge par un système de collecte sélective conformément à la directive européenne 2002/96/CE. Il sera ensuite soit recyclé soit démantelé afin de réduire les impacts sur l'environnement, les produits électriques et électroniques étant potentiellement dangereux pour l'environnement et la santé humaine en raison de la présence de substances dangereuses.

Pour plus de renseignements, vous pouvez contacter votre administration locale ou régionale.

12. PROTECTION cONTRE LES SURchARGES

Une fois en surcharge, le moteur arrive en butée. Relâchez immédiatement la charge sur la machine et laissez refroidir pendant environ 30 secondes à la vitesse la plus élevée à vide.

13. PROTEcTION cONTRE LA SURchARGE EN FONcTION DE LA TEMPERATURE

Si vous utilisez l'outil en respectant les consignes de sécurité, la surcharge ne doit pas arriver. Lors d'une sollicitation de l'outil trop élevée ou si la température de la batterie dépasse 75°C, l'outil s'arrête jusqu'à ce que la température baisse.

14. PROTECTION DE DEchARGE PROFONDE

Grace au « Discharging Protection System », la batterie est protégée contre une décharge profonde. Lorsque la batterie est déchargée, l'outil s'arrête grâce à un dispositif d'arrêt de protection: L'outil ne tourne plus.

RESOLUTION DES PROBLEMES

1. POURqUOI LA MAchINE NE FONcTIONNE PAS LORSqUE j'APPUIE SUR LA GAchETTE ?

L'inverseur au-dessus de la gâchette est en position centrale verrouillée. Placez-le à gauche ou à droite puis appuyez sur la gâchette.

2. POURqUOI LA PERcEUSE S'ARRETE AVANT qUE LA VIS SOIT COMPLETEMENT SERREE ?

Vérifiez la position de la bague de couple située entre le mandrin et le corps de la machine. La position 1 est le couple le plus faible et la position 23 est le couple le plus élevé. La position 24 est utilisée pour le perçage. Ajustez la bague sur une valeur plus élevée pour serrer complètement la vis.

3. qUELLES SONT LES RAISONS DE LA DIFFERENcE D 'AUTONOMIE DES BATTERIES

Des problèmes de temps de charge et de stockage prolongés peuvent réduire l'autonomie de la batterie. Ceci peut être corrigé après plusieurs cycles de charges et de décharges. Des conditions de travail sévères, par exemple de vissage de grosses vis dans du bois dur, déchargeront plus rapidement la batterie que des conditions moins sévères. Ne rechargez pas votre batterie en dessous de 0°C ni au-dessus de 45°C car ceci affecte ses performances.

ENTRETIEN

L'outil motorisé ne requiert pas de graissage ou d'entretien particulier.

Il n'y a pas de pièces réparables par l'utilisateur dans cet outil. Ne jamais utiliser d'eau ou de nettoyants chimiques pour nettoyer l'outil. Nettoyer avec un chiffon sec. Toujours conserver l'outil motorisé dans un endroit sec. Maintenir les fentes de ventilation du moteur propres. Empêcher que les commandes de marche soient couvertes de sciure. Il est normal que des étincelles soient visibles dans les fentes de

ventilation, cela n'endommagera pas l'outil motorisé.

PROTECTION DE L'ENVIRONNEMENT

Ce produit est marqué du symbole du tri sélectif relatif aux déchets d'équipements électriques et électroniques. Cela signifie que ce produit ne doit pas être mis au rebut avec les déchets ménagers mais doit être pris en charge par un système de collecte sélective conformément à la directive européenne 2002/96/CE. Il sera ensuite soit recyclé soit démantelé afin de réduire les impacts sur l'environnement, les produits électriques et électroniques étant potentiellement dangereux pour l'environnement et la santé humaine en raison de la présence de substances dangereuses.

Pour plus de renseignements, vous pouvez contacter votre administration locale ou régionale.

Déclarons ce produit,

Description WORX Perceuse/Visseuse sans fil Lithium-Ion

Modèle WX160 WX160.1 WX160.2

WX163.2 WX163.3 (1-désignations des pièces, illustration de la Perceuse Sans-fil)

Fonctions Perçage

Est conforme aux directives suivantes :

Directive européenne machine 2006/42/CE

Directive européenne sur la comptabilité électromagnétique 2004/108/CE

La personne autorisée à compiler le dossier technique,

Nom Russell Nicholson

Adresse Positec Power Tools (Europe)

Responsible qualité POSITEC
