MANUAL DE USUARIO WX160.2 WORX

A) CARICARE LA BATTERIA

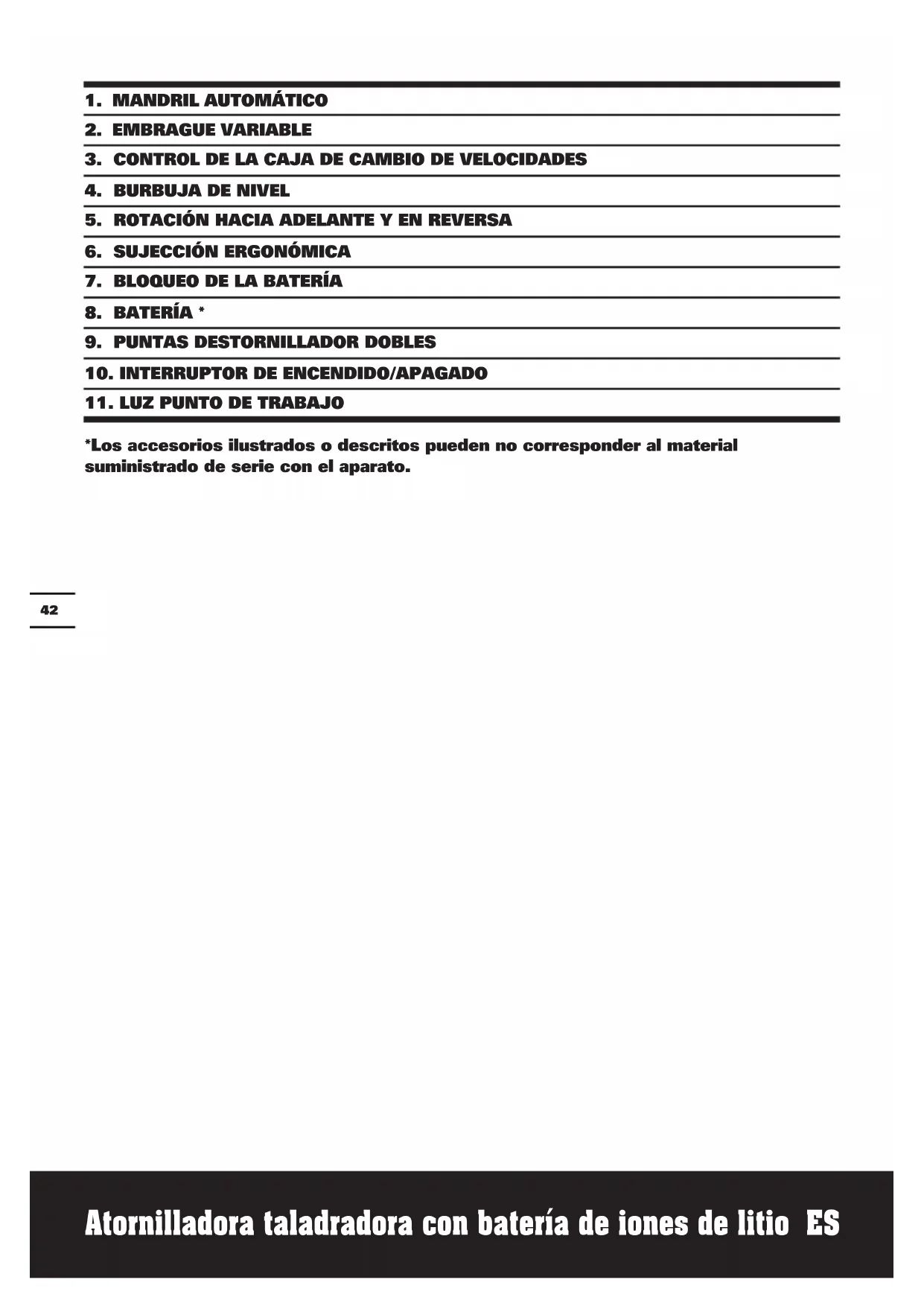

3. CONTROL DE LA CAJA DE CAMBIO DE VELOCIDADES

5. ROTACIÓN HACIA ADELANTE Y EN REVERSA

6. SUJECCIÓN ERGONÓMICA

*Los accesorios ilustrados o descritos pueden no corresponder al material suministrado de serie con el aparato.Atornilladora taladradora con batería de iones de litio

INFORMACIÓN DE RUIDO

Nivel de presión acústica de ponderación L

: 77dB(A) Nivel de potencia acústica de ponderación L

3.0dB(A) Úsese protección auditiva cuando la presión acústica sea mayor a 80dB(A)

INFORMACIÓN DE VIBRACIÓN

Los valores totales de vibración se determinan según la norma EN 60745: Taladrado en metal Valor de emisión de vibración a

= 1.91m/s² Incertidumbre K = 1.5m/s² Atornillar Valor de emisión de vibración a

= 1.16m /s² Incertidumbre K = 1.5m/s² ADVERTENCIA: El valor de emisión de vibraciones durante el uso de la herramienta podría diferir del valor declarado dependiendo de la forma en que se use la herramienta según los ejemplos siguientes, y otras variaciones sobre el uso de la herramienta: Cómo se utiliza la herramienta y se cortan o perforan los materiales. Si la herramienta se encuentra en buenas condiciones de mantenimiento. Si se utiliza el accesorio correcto para la herramienta y se garantiza que está afilado y en buenas condiciones.Atornilladora taladradora con batería de iones de litio

ACCESORIOS Recomendamos que adquiera todos sus accesorios en el mismo comercio donde compró la herramienta. Utilice accesorios de buena calidad y de marca reconocida. Elija los accesorios de acuerdo con el trabajo que pretende realizar. Consulte los estuches de los accesorios para más detalles. El personal del comercio también puede ayudar y aconsejar. Si se agarran las asas firmemente y se utilizan accesorios antivibración. Y si la herramienta se utiliza según su diseño y estas instrucciones. Esta herramienta podría causar síndrome de vibración del brazo y la mano si no se utiliza correctamente. ADVERTENCIA: Para conseguir una mayor precisión, debe tenerse en cuenta una estimación del nivel de exposición en condiciones reales de todas las partes del ciclo de uso, como los tiempos durante los que la herramienta está apagado o cuando esta en funcionamiento pero no está realizando ningún trabajo. Ello podría reducir notablemente el nivel de exposición sobre el periodo de carga total. Ayuda a minimizar el riesgo de exposición a la vibración. Utilice SIEMPRE cinceles, brocas y cuchillas afiladas. Mantenga esta herramienta de acuerdo con estas instrucciones y bien lubricada (si es necesario). Si la herramienta se utiliza regularmente, invierta en accesorios antivibración. Evite el uso de herramientas a temperaturas de 10ºC o menos. Planifique su programa de trabajo para distribuir el uso de la herramienta a lo largo de varios días. Modelo N. WX160 WX160.1 WX160.2 WX160.3 WX160.4 Batería de Litio 1.3Ah 1 (WA3515) 2 (WA3515) 1 (WA3515) 2 (WA3515) 2 (WA3515) Cargador 1 (WA3730) 1 (WA3730) 1 (WA3839) 1 (WA3839) 1 (WA3730) Puntas destornillador dobles

158 Accesorios / / / / 1 Modelo N. WX163 WX163.1 WX163.2 WX163.3 Batería de Litio 1.3Ah 1 (WA3512) 2 (WA3512) 1 (WA3512) 2 (WA3512) Cargador 1 (WA3731) 1 (WA3731) 1 (WA3839) 1 (WA3839) Puntas destornillador dobles

158 Accesorios / / / /Atornilladora taladradora con batería de iones de litio

1. Retire el pack de batería del taladro antes

de realizar ajustes.

2. No exponga a la lluvia o al agua.

3. No guarde el pack de la batería a

temperaturas por encima de los 40ºC.

4. Cargue siempre el pack de la batería bajo

C y 30ºC. La temperatura ideal de carga es entre 18

5. Utilice exclusivamente el cargador y el

pack de batería suministrados y no otros.

6. Evite el cortocircuito de las conexiones del

pack de batería (tornillos y clavos).

7. No incinere ni queme el pack de batería,

ya que puede estallar.

8. No cargue un pack de batería dañado.

9. Sustituya cualquier cable dañado de su

10. Desconecte siempre la fuente de

alimentación del cargador antes de establecer o interrumpir las conexiones al pack de batería.

11. Tanto el pack de batería como el cargador

se recalentarán durante la carga; esto es normal.

12. Cuando no esté en uso, retire del cargador

el pack cargado de la batería.

13. Una vez que la recarga se ha completado,

retire siempre del cargador el pack de batería.

14. Su taladro y pack de batería se

recalentarán durante el funcionamiento; esto es normal.

15. No arroje las baterías al fuego o a la

basura doméstica. Lleve las baterías agotadas para su recolección local o a algún punto de reciclado.

16. Verifique siempre paredes, pisos y techos

para saber si hay cables eléctricos o caños ocultos.

17. Emplee las empuñaduras adicionales

suministradas con la herramienta eléctrica. La pérdida de control sobre la herramienta eléctrica puede provocar un accidente.

18. Los accesorios y las piezas metálicas

pueden llegar a calentarse mucho.

19. Sujete la herramienta eléctrica por las

empuñaduras aisladas al realizar trabajos en los que el útil pueda tocar conductores eléctricos ocultos o el propio cable de la herramienta eléctrica. El contacto con conductores bajo tensión puede hacer que las partes metálicas de la herramienta eléctrica le provoquen una descarga eléctrica. ¡ADVERTENCIA: Si se derrama una pequeña cantidad de electrolito del pack de batería en condiciones extremas de uso o temperatura, retire inmediatamente el líquido de su piel y manos lavando con agua limpia. Si entra en contacto con sus ojos, lave a fondo con agua limpia y recurra a asistencia médica inmediata. INSTRUCCIONES DE SEGURIDAD pARA LA BATERÍA

1. No desmonte, abra o destruya los

elementos o las baterías recargables.

2. No exponga los elementos o las baterías

al calor o al fuego. Evite almacenar el producto en lugares donde incida la luz solar directa.

3. No cortocircuite un elemento o una

batería. No almacene los elementos o las baterías de forma descuidada en una caja o cajón donde se puedan cortocircuitar entre sí o por otros objetos metálicos.

4. No extraiga un elemento o una batería

de su embalaje original necesario para el uso.

5. No someta los elementos o las baterías a

6. En el caso de que un elemento tenga

fugas, no deje que el líquido entre en contacto con la piel o los ojos. Si se produce el contacto, lave la zona afectada con grandes cantidades de agua y acuda a un médico.

7. No utilice ningún otro cargador que no

sea el específicamente proporcionado para el uso con este equipo.

8. Observe las marcas más (+) y menos (–)Atornilladora taladradora con batería de iones de litio

Para reducir el riesgo de lesión, lea el manual de instrucciones Advertencia Utilíce protección auditiva Utilice protección ocular Utilice una máscara antipolvo Uso interno solamente No exponer a la lluvia o al agua No incinerar No descartar las baterías. Las baterías agotadas deben llevarse a su recolector local o punto de reciclado de los elementos, la batería y el equipo, y asegúrese de utilizarlos correctamente.

9. No utilice elementos o baterías no

diseñadas para utilizarse con el equipo.

10. No mezcle dentro de un dispositivo

elementos cuya fabricación, capacidad, tamaño o tipo sea diferente.

11. Mantenga los elementos y la batería fuera

del alcance de los niños.

12. Acuda a un médico inmediatamente si se

ha tragado un elemento o una batería.

13. Adquiera siempre el elemento o la batería

correcta para el equipo.

14. Mantenga los elementos y las baterías

o las baterías con un paño limpio si se ensucian.

16. Los elementos y las baterías recargables

necesitan cargarse para utilizarse. Utilice siempre el cargador correcto y consulte las instrucciones del fabricante o el manual del equipo para conocer el procedimiento de carga adecuado.

17. No deje una batería cargándose durante

prolongados períodos de tiempo cuando no se utilice.

18. Después de prolongados períodos de

almacenamiento, puede ser necesario cargar y descargar los elementos o las baterías varias veces para obtener el máximo rendimiento.

19. Los elementos y las baterías recargables

proporcionan mejor rendimiento cuando se utilizan a temperatura ambiente normal (20 ºC ± 5 ºC).

20. Conserve la documentación original del

producto por si tuviera que consultarla en otro momento.

21. Utilice solamente el elemento o la batería

en la aplicación para la que se diseñó.

22. Siempre que sea posible, extraiga la

batería del equipo cuando no lo utilice.

23. Deshágase del producto correctamente.

SÍMBOLOSAtornilladora taladradora con batería de iones de litio

INSTRUCCIONES DE FUNCIONAMIENTO NOTA: Antes de usar la herramienta lea el manual de instrucciones detenidamente.

UTILIZACIÓN REGLAMENTARIA

La herramienta eléctrica ha sido diseñado para apretar y aflojar tornillos, así como para taladrar madera, metal,y plástico.

ANTES DE ENCENDER EL DISPOSITIVO

A) CARGAR LA BATERÍA

El cargador suministrado es adecuado para cargar la batería de iones de litio instalada en la máquina. No utilice otro cargador de baterías. La batería de iones de litio se encuentra protegida contra descarga profunda. Si la batería se vacía, la máquina se apaga por medio de un circuito preventivo: El soporte de la herramienta dejará de rotar. En un entorno cálido o después de un uso intenso, la batería podría estar demasiado caliente para volver a ser cargada. Deje que la batería se enfríe antes de volver a cargarla. Si carga la batería por primera vez y después de un periodo de almacenamiento prolongado, después de varios ciclos de carga y descarga, la batería volverá a aceptar el 100% de su capacidad. B) EXTRAER O INSTALAR EL PACK DE BATERÍA (Vease La. A) Presione el cierre de la batería y extraiga la batería del taladro. Después de volver a cargarla, instale la batería en el puerto de batería del taladro. Sólo necesitará presionar ligeramente para fijarla.

Presiónelo para accionar su taladro y suéltelo para detenerlo. El interruptor de encendido/apagado posee un dispositivo de frenado que detiene el mandril en forma inmediata cuando Ud. suelta rápidamente el interruptor. También es un conmutador de velocidad variable que ofrece mayor velocidad y torsión al aumentar la presión del gatillo. La velocidad se controla a través de la presión del gatillo. ¡ADVERTENCIA: No utilice la herramienta a velocidad baja por períodos largos, ya que se producirá un exceso de calor en el interior de la misma.

2. SISTEMA DE CIERRE DEL

INTERRUPTOR El gatillo del interruptor se puede trabar en la posición de apagado (OFF). Esto ayuda a reducir la posibilidad de arranque accidental cuando la herramienta no está en uso. Para bloquear el gatillo del interruptor, coloque el selector de dirección de rotación en posición central.

3. DIRECCIÓN DE ROTACIÓN

(Vease La. C1,C2) Para taladrar y atornillar, utilice la posición “ ” (mueva la palanca hacia la izquierda. Utilice sólo el movimiento inverso marcado con “ ” (palanca a la derecha) para extraer tornillos o liberar una broca atascada. ¡ADVERTENCIA: ¡Nunca cambie la dirección de rotación cuando el mandril está girando; espere hasta que se haya detenido!

4. TREN DE ENGRANAJES DE DOS

VELOCIDADES (Vease La. D) El taladro posee un tren de engranajes de dos velocidades diseñado para perforar o atornillar a velocidades bajas (1) o altas (2). La selección de velocidades bajas (1) o altas (2) se realiza por medio de un interruptor deslizante situado en la parte superior del taladro. Cuando el taladro se emplea a velocidad baja (1) esta disminuirá y la herramienta tendrá mayor potencia y par. Cuando el taladro se emplea a velocidad alta (2) esta se incrementará y la herramienta tendrá menor potencia y par. Marcha I Baja velocidad: para atornillar o trabajar con grandes diámetros de perforación.Atornilladora taladradora con batería de iones de litio

Marcha II Alta velocidad: para trabajar con pequeños diámetros de perforación. ¡ADVERTENCIA: Para prevenir daños a los engranajes, siempre espere a que el mandril se detenga completamente antes de cambiar la dirección de rotación o el tren de engranajes de dos velocidades.

5. AJUSTE DEL MANDRIL (Vease La. E)

Para abrir las mordazas del mandril gire la parte frontal del mismo mientras sostiene la parte posterior. Inserte la broca entre las mordazas y gire la parte frontal en dirección opuesta, mientras sostiene la parte posterior. Cerciórese de que la broca se encuentre centrada en las mordazas del mandril. Finalmente, gire con firmeza las dos partes del mandril en dirección opuesta. La broca se encuentra ahora firmemente introducida en el mandril.

6. AJUSTE DEL PAR (Vease La. F)

(Fuerza de atornillado de su taladro) El par se fija girando el aro de ajuste del torque. Cuando este se fija en un número alto, el torque es mayor. Cuando se fija en un número bajo, el par es menor. Configure la velocidad de la siguiente manera:

1 - 4 para insertar tornillos pequeños

para insertar tornillos en material blando

para insertar tornillos en material blando y duro

para insertar tornillos en madera dura

para insertar tornillos más grandes para perforado resistente

7. BLOQUEO AUTOMÁTICO DEL

HUSILLO (Vease La. G) Esto le permite emplear su taladro como un destornillador común. Puede darle un giro extra a un tornillo firmemente ajustado, aflojar uno que está fuertemente apretado o seguir trabajando cuando la energía proporcionada por la batería se ha acabado. Para el uso del destornillador manual, la función de atornillado se bloquea automáticamente cuando la herramienta está apagada.

8. LUZ PUNTO DE TRABAJO

La luz de trabajo le permite ver con comodidad en situaciones de más oscuridad. Para encender la luz sólo tiene que pulsar el interruptor de encendido/apagado. Al soltar el interruptor de encendido/apagado la luz se apagará.

9. TALADRAMIENTO A NIVEL

(Véase La. H) El indicador de nivel se encuentra en la parte superior de la caja del motor de su taladro. Puede ser usado para mantener el nivel de las brocas cuando se realiza un taladrado horizontal. El indicador de nivel se encuentra en el hueco del motor, en la parte posterior del taladro. Se puede utilizar para mantener el nivel durante operaciones de taladrado vertical.

Para perforar superficies duras y lisas emplee un punzón para marcar la localización deseada del orificio. Esto evitará que la broca se desvíe del centro cuando se comienza a perforar el agujero. Sostenga la herramienta firmemente y coloque el extremo de la broca en el punto a perforar. Presione el gatillo del interruptor para encender la herramienta. Mueva la broca dentro de la pieza de trabajo, aplicando sólo la presión suficiente para efectuar el agujero. No fuerce o aplique presión lateral para alargar un agujero. Para cemento y mampostería se deben usar siempre brocas de carburo de tungsteno. Para perforaciones en metal, emplear sólo brocas de tipo HSS (acero de alta velocidad) en buenas condiciones. Siempre emplee un colector magnéticoAtornilladora taladradora con batería de iones de litio

de puntas cuando use puntas de atornillar pequeñas. Cuando realice operaciones de atornillado, aplique una pequeña cantidad de jabón líquido o similar sobre los filetes para facilitar la inserción.

Para preservar los recursos naturales, por favor recicle o descarte correctamente el pack de batería. Este pack contiene Batería de Litio. Consulte con la empresa local de recolección de residuos para información sobre reciclado y/o opciones de descarte disponibles. Una vez que el pack de batería está agotado, retírelo de la caja de su taladro y cubra las conexiones del mismo con cinta adhesiva resistente para evitar cortocircuitos y descarga de energía. No intente abrir o retirar ninguno de sus componentes.

12. PROTECCIÓN CONTRA

SOBRECARGA Si se recibe una sobre carga, el motor se detendrá. Libere la carga de la máquina y deje que se enfríe durante aproximadamente 30 segundos a la velocidad sin carga más alta posible.

13. PROTECCIÓN CONTRA

La herramienta eléctrica no puede sobrecargarse si ésta se utiliza de forma reglamentaria. En caso de solicitarse excesivamente, o al superarse de temperatura admisible del acumulador de 75°C, la herramienta eléctrica se desconecta hasta que logre alcanzar la temperatura de servicio óptima.

14. PROTECCIÓN CONTRA ALTAS

DESCARGAS El acumulador de iones de litio va protegido contra altas descargas por “Discharging Protection System”. Si el acumulador está descargado, un circuito de protección se encarga de desconectar la herramienta eléctrica. El útil deja de moverse. SOLUCIÓN DE pROBLEMAS

INTERRUPTOR ? El inversor situado en la parte superior del gatillo, está colocado en la función de bloqueo. Desbloquéelo colocándolo a la izquierda o a la derecha luego accione el gatillo.

2. EL TALADRO SE DETIENE

ANTES DE QUE EL TORNILLO ESTÉ

COMPLETAMENTE APRETADO. ¿ POR

QUÉ ? Verifique la posición del anillo de par situado entre el mandril y el cuerpo de la máquina. La posición 1 corresponde al par más bajo y la posición 23 al par más alto. La posición 24 corresponde a la función taladro. Regule el par llevando el anillo a una posición más alta para obtener el mejor resultado.

3. RAZONES DE LOS DISTINTOS

Los problemas de tiempo de carga, como se señaló arriba, y el hecho de no haber usado la batería por un largo tiempo, reducen el rendimiento del pack de batería. Esto puede remediarse luego de varios ciclos de carga/ descarga, utilizando su taladro. Condiciones severas de trabajo, como por ejemplo tornillos grandes en madera dura, agotarán más rápido la energía de la batería que si se trabajara en condiciones más suaves. No recargue su pack de batería por debajo de 0ºC ni por encima de 45ºC, ya que esto afectará el rendimiento. MANTENIMIENTO Su herramienta eléctrica no requiere de lubricación ni mantenimiento adicional. No posee piezas en su interior que deban ser reparadas por el usuario. Nunca emplee agua o productos químicos para limpiar su herramienta. Use simplemente un paño seco. Guarde siempre su herramienta en un lugar seco. Mantenga limpias las ranuras deAtornilladora taladradora con batería de iones de litio

ventilación del motor. Mantenga todos los controles de funcionamiento libres de polvo. La observación de chispas que destellan bajo las ranuras de ventilación indica un funcionamiento normal que no dañará su herramienta. pROTECCION AMBIENTAL Los residuos de equipamientos eléctricos y electrónicos no deben depositarse con las basuras domésticas. Se recogen para reciclarse en centros especializados. Consulte las autoridades locales o su revendedor para obtener informaciones sobre la organización de la recogida.

CONFORMIDAD Los que reciben, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Declaran que el producto, Descripcón WORX Atornilladora taladradora con batería de iones de litio Modelo WX160 WX160.1 WX160.2 WX160.3 WX160.4 WX163 WX163.1 WX163.2 WX163.3 (1-denominaciones de maquinaria, representantes de Taladro a batería) Funciones Taladro Cumple con las siguientes directivas, Directiva de maquinaria 2006/42/EC Directiva de compatibilidad electromagnética 2004/108/EC Directiva de RoHS 2011/65/EU Normativas conformes a EN 55014-1 EN 55014-2 EN 60745-1 EN 60745-2-1 EN 60745-2-2 La persona autorizada para componer el archivo técnico, Firma Russell Nicholson Dirección Positec Power Tools (Europe) Ltd, PO Box 152, Leeds, LS10 9DS, UK 2012/12/11 Leo Yue Gerentede Calidad POSITECBerbequim/aparafusador sem fios com bateria de iões de lítio
