MODE D'EMPLOI ZKK8414K ZANKER

Press the part Hd on thepart Hb.Do a final check to make sure that:• All screws are tightened.• The magnetic sealing strip is attached tightly to thecabinet.Important! If the ambient temperature is low (forexample, in the Winter), the size of the gasketdecreases. The size of the gasket increases when theambient temperature increases. Environmental concerns The symbol on the product or on its packagingindicates that this product may not be treated ashousehold waste. Instead it should be taken to theappropriate collection point for the recycling of electricaland electronic equipment. By ensuring this product isdisposed of correctly, you will help prevent potentialnegative consequences for the environment and humanhealth, which could otherwise be caused byinappropriate waste handling of this product. For moredetailed information about recycling of this product,please contact your local council, your household wastedisposal service or the shop where you purchased theproduct. 25Sommaire Consignes de sécurité _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 26 Fonctionnement _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 28 Première utilisation _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 28 Utilisation quotidienne _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 29 Conseils utiles _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 30 Entretien et nettoyage _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 31 En cas d'anomalie de fonctionnement _ _ _ _ _ _ _ 32 Caractéristiques techniques _ _ _ _ _ _ _ _ _ _ _ _ 35 Installation _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 35 En matière de sauvegarde de l'environnement _ _ _ 38 Sous réserve de modifications Consignes de sécurité Pour votre sécurité et garantir une utilisation correcte de l'appareil, lisez attentivement cette notice, y compris les conseils et avertissements, avant d'installer et d'utili- ser l'appareil pour la première fois. Pour éviter toute er- reur ou accident, veillez à ce que toute personne qui utilise l'appareil connaisse bien son fonctionnement et ses fonctions de sécurité. Conservez cette notice avec l'appareil. Si l'appareil doit être vendu ou cédé à une autre personne, veillez à remettre cette notice au nou- veau propriétaire, afin qu'il puisse se familiariser avec son fonctionnement et sa sécurité. Pour la sécurité des personnes et des biens, conservez et respectez les consignes de sécurité figurant dans cette notice. Le fabricant décline toute responsabilité en cas de dommages dus au non-respect de ces instruc- tions. Sécurité des enfants et des personnes vulnérables

• Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physi- ques, sensorielles ou mentales, ou le manque d'ex- périence et de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillan- ce ou en l'absence d'instruction d'une personne res- ponsable qui puisse leur assurer une utilisation de l'appareil sans danger. Empêchez les enfants de jouer avec l'appareil.

• Ne laissez pas les différents emballages à portée des enfants. Ils pourraient s'asphyxier.

• Si l'appareil doit être mis au rebut, veillez à couper le câble d'alimentation électrique au ras de l'appareil pour éviter les risques d'électrocution. Démontez la porte pour éviter que des enfants ne restent enfer- més à l'intérieur.

• Cet appareil est muni de fermetures magnétiques. S'il remplace un appareil équipé d'une fermeture à ressort, nous vous conseillons de rendre celle-ci inu- tilisable avant de vous en débarrasser. Ceci afin d'éviter aux enfants de s'enfermer dans l'appareil et de mettre ainsi leur vie en danger. Mesures générales de sécurité Attention Veillez à ce que les orifices de ventilation ne soient pas obstrués.

• Cet appareil est destiné uniquement à la conserva- tion d’aliments et/ou de boissons dans le cadre d’un usage domestique normal, tel que celui décrit dans la présente notice.

• N'utilisez pas d'appareils électriques, d'agents chimi- ques ou tout autre système artificiel pour accélérer le processus de dégivrage.

• N’utilisez pas d'autres appareils électriques (par exemple, sorbetières) à l'intérieur d’appareils réfrigé- rants sauf s’ils sont homologués pour cet usage par leur fabricant.

• Faites très attention lorsque vous déplacez l'appareil afin de ne pas endommager des parties du circuit de refroidissement et ainsi d'éviter des risques de fuite.

• Le circuit de refroidissement de l’appareil contient de l’isobutane (R600a), un gaz naturel offrant un haut niveau de compatibilité avec l’environnement mais qui est néanmoins inflammable. Pendant le transport et l'installation de l’appareil, as- surez-vous qu'aucune pièce du circuit de refroidisse- ment n'est endommagée. Si tel est le cas : – Évitez les flammes vives (briquet) et tout autre al- lumage (étincelles). – Aérez soigneusement la pièce où se trouve l'ap- pareil.

• Ne modifiez pas les spécifications de l'appareil. Un cordon d'alimentation endommagé peut être la cau- 26se de courts-circuits, d'incendies et/ou de décharges électriques. Avertissement Les éventuelles réparations ou in- terventions sur votre appareil, ainsi que le rempla- cement du câble d'alimentation, ne doivent être effec- tuées que par un professionnel qualifié.

1. L'appareil ne doit pas être raccordé à l'aide d'un

prolongateur, d'une prise multiple ou d'un rac- cordement multiple (risque d'incendie).

2. Assurez-vous que la prise n'est pas écrasée ou

endommagée par l'arrière de l'appareil. Une pri- se de courant endommagée peut surchauffer et provoquer un incendie.

3. Vérifiez que la prise murale reste accessible une

fois que l'installation est terminée.

4. Ne débranchez pas l'appareil en tirant sur le câ-

ble, particulièrement lorsque l'appareil est tiré de son logement.

5. Si la fiche du cordon d'alimentation est desser-

rée, ne la branchez pas dans la prise murale. Risque d'électrocution ou d'incendie !

6. N'utilisez pas l'appareil si le diffuseur de l'am-

poule d'éclairage n'est pas présent 11) pour l'éclairage intérieur.

• Cet appareil est lourd. Faites attention en le dépla- çant.

• Ne touchez pas avec les mains humides les surfa- ces givrées et les produits congelés (risque de brûlu- re et d'arrachement de la peau).

• Évitez une exposition prolongée de l'appareil aux rayons solaires.

Ampoules 12) utilisées dans cet appareil sont des am- poules spéciales dédiées uniquement à un usage avec des appareils ménagers. Elles ne conviennent pas à l'éclairage des pièces d'une habitation. Utilisation quotidienne

• Ne posez pas d'éléments chauds sur les parties en plastique de l'appareil.

• Ne stockez pas de gaz ou de liquides inflammables dans l'appareil (risque d'explosion).

• Ne placez pas d'aliments directement contre la sortie d'air sur la paroi arrière de l'appareil. 13)

• Un produit décongelé ne doit jamais être recongelé.

• Conservez les aliments emballés conformément aux instructions de leur fabricant.

• Respectez scrupuleusement les conseils de conser- vation donnés par le fabricant de l'appareil. Consul- tez les instructions respectives.

• Ne mettez pas de bouteilles ni de boîtes de boissons gazeuses dans le compartiment congélateur, car la pression se formant à l'intérieur du contenant pour- rait le faire éclater et endommager ainsi l'appareil.

• Ne consommez pas certains produits tels que les bâtonnets glacés dès leur sortie de l'appareil, car ils peuvent provoquer des brûlures. Entretien et nettoyage

• Avant toute opération d'entretien, mettez l'appareil hors tension et débranchez-le de la prise de courant.

• N'utilisez pas d'objets métalliques pour nettoyer l'ap- pareil.

• N'utilisez pas d'objet tranchant pour gratter la cou- che de givre. Utilisez une spatule en plastique.

• Contrôlez régulièrement l'orifice d'évacuation de l'eau de dégivrage dans le compartiment réfrigéra- teur. Nettoyez-le, si besoin. Si l'orifice est bouché, l'eau s'écoulera en bas de l'appareil. Installation Important Avant de procéder au branchement électrique, respectez scrupuleusement les instructions fournies dans cette notice.

• Déballez l'appareil et vérifiez qu'il n'est pas endom- magé. Ne branchez pas l'appareil s'il est endomma- gé. Signalez immédiatement au revendeur de l'appa- reil les dommages constatés. Dans ce cas, gardez l'emballage.

• Il est conseillé d'attendre au moins quatre heures avant de brancher l'appareil pour que le circuit frigo- rifique soit stabilisé.

• Veillez à ce que l'air circule librement autour de l'ap- pareil pour éviter qu'il ne surchauffe. Pour assurer une ventilation suffisante, respectez les instructions de la notice (chapitre Installation).

11) Si le diffuseur est prévu.

12) Si l'ampoule est prévue.

13) Si l'appareil est sans givre.

27• Placez l'appareil dos au mur pour éviter tout contact avec le compresseur et le condenseur (risque de brûlure).

• Placez de préférence votre appareil loin d'une sour- ce de chaleur (chauffage, cuisson ou rayons solaires trop intenses).

• Assurez-vous que la prise murale reste accessible après l'installation de l'appareil.

• Branchez à l'alimentation en eau potable unique- ment. 14) Maintenance

• Les branchements électriques nécessaires à l'entre- tien de l'appareil doivent être réalisés par un électri- cien qualifié ou une personne compétente.

• Cet appareil ne doit être entretenu et réparé que par un Service après-vente autorisé, exclusivement avec des pièces d'origine. Protection de l'environnement Le système frigorifique et l'isolation de votre ap- pareil ne contiennent pas de C.F.C. contribuant ainsi à préserver l'environnement. L'appareil ne doit pas être mis au rebut avec les ordures ménagères et les déchets urbains. La mousse d'isolation contient des gaz inflammables : l'appareil sera mis au rebut confor- mément aux règlements applicables disponibles auprès des autorités locales. Veillez à ne pas détériorer les cir- cuits frigorifiques, notamment au niveau du conden- seur. Les matériaux utilisés dans cet appareil identifiés par le symbole sont recyclables. Fonctionnement Mise en fonctionnement Branchez l'appareil sur une prise murale. Tournez le bouton du thermostat dans le sens des ai- guilles d'une montre sur une position moyenne. Mise à l'arrêt Pour mettre à l'arrêt l'appareil, tournez le bouton du thermostat sur la position "O". Réglage de la température La température est réglée automatiquement. Pour faire fonctionner l'appareil, procédez comme suit :

• tournez le bouton du thermostat vers le bas pour ob- tenir un réglage de froid minimum.

• tournez le bouton du thermostat vers le haut pour obtenir un réglage de froid maximum. Une position moyenne est la plus indiquée. Toutefois, le réglage doit être choisi en tenant compte du fait que la température à l'intérieur de l'appareil dé- pend de plusieurs facteurs :

• la température ambiante

• la fréquence d'ouverture de la porte

• la quantité de denrées stockées

• l'emplacement de l'appareil. Important Si le thermostat est réglé sur la position de froid maximum, lorsque la température ambiante est élevée et que l'appareil est plein, il est possible que le compresseur fonctionne en régime continu. Dans ce cas, il y a un risque de formation excessive de givre sur la paroi postérieure à l'intérieur de l'appareil. Pour éviter cet inconvénient, placez le thermostat sur une température plus élevée de façon à permettre un dégivrage automatique et, par conséquent, des économies de courant. Première utilisation Nettoyage intérieur Avant d'utiliser l'appareil pour la première fois, nettoyez l'intérieur et tous les accessoires internes avec de l'eau tiède savonneuse pour supprimer l'odeur caractéristi- que du "neuf" puis séchez soigneusement. Important N'utilisez pas de produits abrasifs, poudre à récurer, éponge métallique pour ne pas abîmer la fini- tion.

14) Si un branchement sur le réseau d'eau est prévu.

28Utilisation quotidienne Congélation d'aliments frais Le compartiment congélateur est idéal pour congeler des denrées fraîches et conserver les aliments surge- lés ou congelés pendant longtemps. Pour congeler des aliments frais, il n'est pas nécessaire de modifier le réglage moyen. Toutefois, pour une congélation plus rapide, tournez le thermostat vers le haut pour obtenir plus de froid. Important Dans ce cas, la température du compartiment réfrigérateur peut chuter au-dessous de 0°C. Si cela se produit, repositionnez le thermostat sur un réglage plus chaud. Conservation des aliments congelés À la mise en service ou après un arrêt prolongé, placez le thermostat sur la position Max pendant 2 heures en- viron, avant d'introduire les produits dans le comparti- ment. Important En cas de dégivrage accidentel, dû par exemple à une panne de courant, si la panne doit se prolonger plus longtemps qu'il n'est indiqué à la rubrique "temps d'augmentation" dans la section Caractéristiques techniques, consommez les aliments décongelés le plus rapidement possible ou recongelez- les après les avoir cuits (une fois refroidis). Calendrier des aliments congelés Les symboles indiquent différents types d'aliments con- gelés Les numéros indiquent les temps de conservation en mois correspondant aux différents types d'aliments con- gelés. La validité du temps de stockage maximum ou minimum indiqué dépend de la qualité des aliments et de leur traitement avant la congélation. La décongélation Les aliments surgelés ou congelés peuvent être décon- gelés dans le compartiment réfrigérateur ou à tempéra- ture ambiante, avant d'être utilisés, en fonction du temps disponible pour cette opération. Les petites pièces peuvent même être cuites sans dé- congélation préalable : dans ce cas, la cuisson est plus longue. Fabrication de glaçons Cet appareil est équipé d'un ou de plusieurs bacs à gla- çons. Remplissez d'eau ces bacs et mettez-les dans le compartiment congélateur. Important N'utilisez pas d'instruments métalliques pour décoller les bacs du congélateur. Clayettes amovibles Les parois du réfrigéra- teur sont équipées d'une série de glissières pour que les clayettes puis- sent être placées en fonction des besoins. Emplacement des balconnets de la porte En fonction de la taille des emballages des aliments conservés, les balconnets de la porte peuvent être po- sitionnés à différentes hauteurs. Pour les ajuster, procédez comme suit : tirez progressivement dans le sens des flèches pour les dégager, puis repositionnez-les selon les besoins. 29Conseils utiles Conseils pour l'économie d'énergie

• N'ouvrez pas la porte trop souvent ou plus long- temps que nécessaire.

• Si la température ambiante est élevée, le dispositif de réglage de température est sur la position de froid maximum et l'appareil est plein : il est possible que le compresseur fonctionne en régime continu, d'où un risque de formation excessive de givre sur l'éva- porateur. Pour éviter ceci, modifiez la position du dispositif de réglage de température de façon à obte- nir des périodes d'arrêt du compresseur et ainsi per- mettre un dégivrage automatique, d'où des écono- mies d'énergie. Conseils pour la réfrigération de denrées fraîches Pour obtenir les meilleures performances possibles :

• N'introduisez pas d'aliments encore chauds ou de li- quides en évaporation dans le réfrigérateur.

• Couvrez ou enveloppez soigneusement les aliments, surtout s'ils sont aromatiques.

• Placez les aliments pour que l'air puisse circuler li- brement autour. Conseils pour la réfrigération Conseils utiles : Viande (tous les types) : enveloppez-la dans des sa- chets en plastique et placez-la sur la tablette en verre au-dessus du bac à légumes. La période de conservation est de 1 à 2 jours au maxi- mum. Aliments cuits, plats froids, etc. : placez-les bien cou- verts sur une clayette. Fruits et légumes : placez-les une fois nettoyés dans le(s) bac(s) à légumes fourni(s). Beurre et fromage : placez-les dans des récipients étanches spéciaux ou enveloppez-les soigneusement dans des feuilles d'aluminium ou de polyéthylène, pour emmagasiner le moins d'air possible. Lait en bouteille : bouchez-le et placez-le dans le bal- connet de la contreporte réservé aux bouteilles. Bananes, pommes de terre, oignons et ail ne se con- servent pas au réfrigérateur, s'ils ne sont pas correcte- ment emballés. Conseils pour la congélation Pour obtenir les meilleurs résultats, voici quelques con- seils importants :

• la quantité maximale de denrées que vous pouvez congeler par 24 heures est indiquée sur la plaque si- gnalétique.

• le temps de congélation est de 24 heures. Aucune autre denrée à congeler ne doit être ajoutée pendant cette période.

• congelez seulement les denrées alimentaires fraî- ches, de qualité supérieure (une fois nettoyées).

• préparez la nourriture en petits paquets pour une congélation rapide et uniforme, adaptés à l'importan- ce de la consommation.

• enveloppez les aliments dans des feuilles d'alumi- nium ou de polyéthylène et assurez-vous que les emballages sont étanches ;

• ne laissez pas des aliments frais, non congelés, tou- cher des aliments déjà congelés pour éviter une re- montée en température de ces derniers.

• les aliments maigres se conservent mieux et plus longtemps que les aliments gras ; le sel réduit la du- rée de conservation des aliments

• la température très basse à laquelle se trouvent les bâtonnets glacés, s'ils sont consommés dès leur sor- tie du compartiment congélateur, peut provoquer des brûlures.

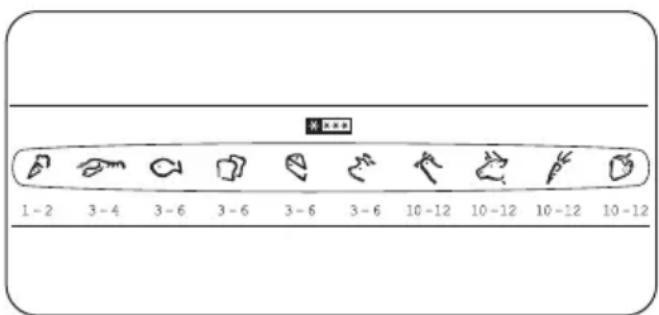

• L'identification des emballages est importante : indi- quez la date de congélation du produit, et respectez la durée de conservation indiquée par le fabricant. Conseils pour la conservation des produits surgelés et congelés du commerce Pour une bonne conservation des produits surgelés et congelés, vous devez :

• vous assurer qu'ils ont bien été conservés au maga- sin ;

• prévoir un temps réduit au minimum pour leur trans- port du magasin d'alimentation à votre domicile ;

• éviter d'ouvrir trop souvent la porte du congélateur et ne la laisser ouverte que le temps nécessaire.

• une fois décongelés, les aliments se détériorent rapi- dement et ne peuvent pas être recongelés. 30• respecter la durée de conservation indiquée par le fabricant. Entretien et nettoyage Attention débrancher l'appareil avant toute opération d'entretien. Cet appareil contient des hydrocarbures dans son circuit réfrigérant : l'entretien et la recharge ne doivent donc être effectués que par du personnel auto- risé. Nettoyage périodique Cet appareil doit être nettoyé régulièrement :

• Nettoyez l'intérieur et tous les accessoires avec de l'eau tiède savonneuse.

• Vérifiez régulièrement les joints de porte et nettoyez- les en les essuyant pour éviter toute accumulation de déchets.

• Rincez et séchez soigneusement. Important Ne pas tirer, déplacer ou endommager les tuyaux et/ou câbles qui se trouvent à l'intérieur de l'appareil. Ne JAMAIS utiliser de produits abrasifs ou caustiques ni d'éponges avec grattoir pour nettoyer l'intérieur de façon à ne pas l'abîmer et laisser de fortes odeurs. Nettoyer le condenseur (grille noire) et le compresseur situés à l'arrière de l'appareil avec une brosse ou un as- pirateur. Cette opération améliore les performances de l'appareil et permet des économies d'énergie. Important Attention à ne pas endommager le système de réfrigération. De nombreux détergents pour la cuisine recommandés par les fabricants contiennent des produits chimiques qui peuvent attaquer/endommager les pièces en plasti- que utilisées dans cet appareil. Il est par conséquent recommandé d'utiliser seulement de l'eau chaude addi- tionnée d'un peu de savon liquide pour nettoyer la car- rosserie de l'appareil. Après le nettoyage, rebranchez l'appareil. Dégivrage du réfrigérateur Le givre est automatiquement éliminé de l'évaporateur du compartiment réfrigérateur à chaque arrêt du com- presseur, en cours d'utilisation normale. L'eau de dégi- vrage est collectée dans un récipient spécial situé à l'arrière de l'appareil, au-dessus du compresseur, d'où elle s'évapore. Il est important de nettoyer régulièrement l'orifice d'écoulement de la gouttière d'évacuation de l'eau de dégivrage située au milieu du compartiment réfrigéra- teur pour empêcher l'eau de déborder et de couler sur les aliments qui se trouvent à l'intérieur. Nettoyez l'orifi- ce d'écoulement de l'eau de dégivrage avec le bâtonnet spécial se trouvant déjà dans l'orifice. Dégivrage du congélateur Une certaine quantité de givre se forme toujours sur les clayettes du congélateur et autour du com- partiment supérieur. Important Dégivrez le congélateur lorsque l'épaisseur de la couche de givre est d'environ 3-5 mm. Pour enlever le givre, suivez les instructions ci-des- sous :

1. Mettez l'appareil à l'arrêt.

2. Sortez les denrées congelées, enveloppez celles-ci

dans plusieurs feuilles de papier journal et conser- vez-les dans un endroit frais.

3. Laissez la porte ouverte.

4. Le dégivrage terminé, épongez et séchez bien l'in-

térieur, et remettez le bouchon.

5. Mettez l'appareil en fonctionnement.

6. Réglez le thermostat pour obtenir plus de froid et

faites fonctionner l'appareil pendant deux ou trois heures en utilisant ce réglage.

7. Replacez les produits surgelés ou congelés dans le

compartiment. 31Important N'utilisez en aucun cas de couteau ou tout autre objet tranchant, d'objet métallique pour gratter la couche de givre, vous risquez de détériorer irrémédiablement l'évaporateur. N'utilisez aucun autre dispositif mécanique ou moyen artificiel que ceux qui sont recommandés par le fabricant pour accélérer le dégivrage de votre appareil. Une élévation de la température des denrées congelées, pendant la décongélation, peut réduire leur durée de conservation. En cas d'absence prolongée ou de non- utilisation Prenez les précautions suivantes :

• débranchez l'appareil

• retirez tous les aliments

dégivrez 15) et nettoyez l'appareil et tous les acces- soires

• laissez la porte/les portes entrouverte(s) pour préve- nir la formation d'odeurs désagréables. Si, toutefois, vous n'avez pas la possibilité de débran- cher et vider l'appareiI, faites vérifier régulièrement son bon fonctionnement pour éviter la détérioration des ali- ments en cas de panne de courant. En cas d'anomalie de fonctionnement Pendant le fonctionnement de l'appareil, des dysfonc- tionnements minimes mais gênants peuvent se produi- re, qui n'exigent cependant pas l'intervention d'un tech- nicien. Le tableau suivant vous donne les informations vous permettant d'éviter les frais de réparation inutiles. Important L'appareil produit certains bruits lorsqu'il fonctionne (compresseur et bruits de circulation). Cela est normal. Important L'appareil fonctionne de façon discontinue. L'arrêt du compresseur ne signifie donc pas l'absence de courant électrique. C'est pourquoi vous ne devez jamais toucher les parties électriques de l'appareil avant de couper le courant. Anomalie Cause possible Remède Le compresseur fonctionne en continu Cela peut être dû à un mauvais ré- glage de la température Sélectionnez une température plus élevée La porte ne ferme pas hermétique- ment ou n'est pas correctement fer- mée Vérifiez que les portes ferment correc- tement et que les joints sont en bon état et propres La porte a été ouverte trop souvent Ne laissez pas la porte ouverte plus longtemps que nécessaire Les aliments introduits dans l'appa- reil étaient trop chauds Laissez refroidir les aliments à tempé- rature ambiante avant de les stocker La température ambiante du local où est installé l'appareil est trop élevée pour permettre un fonctionnement optimal Veillez à respecter la température idéale (classe climatique) dans la piè- ce où est installé l'appareil De l'eau s'écoule sur la pla- que arrière du compartiment réfrigérateur Pendant le dégivrage automatique, le givre fond sur la plaque arrière Ce phénomène est normal De l'eau s'écoule dans le compartiment réfrigérateur La gouttière d'évacuation de l'eau de dégivrage est obstruée. Nettoyez la gouttière d'évacuation

15) Si cela est prévu.

32Anomalie Cause possible Remède Des produits empêchent l'eau de s'écouler dans le réservoir d'eau Réagencez les produits de sorte qu'ils ne touchent pas la plaque arrière De l'eau coule sur le sol L'eau de dégivrage ne s'écoule pas dans le plateau d'évaporation situé au-dessus du compresseur Fixez la gouttière d'évacuation de l'eau au plateau d'évaporation L'ampoule ne fonctionne pas. L'ampoule est en mode veille. Ouvrez et fermez la porte. L'ampoule est défectueuse. Consultez le paragraphe "Remplace- ment de l'ampoule". La température à l'intérieur du compartiment réfrigéra- teur est trop élevée Cela peut être dû à un mauvais ré- glage de la température Sélectionnez une température plus basse La porte ne ferme pas hermétique- ment ou n'est pas correctement fer- mée Vérifiez que la porte ferme correcte- ment et que le joint est en bon état et propre Les aliments introduits dans l'appa- reil étaient trop chauds Laissez refroidir les aliments à tempé- rature ambiante avant de les stocker Trop de produits frais ont été intro- duits dans l'appareil Introduisez de plus petites quantités d'aliments à réfrigérer en même temps. L'air froid ne circule pas dans l'appa- reil. Faites circuler l'air froid La température du réfrigéra- teur est trop basse Cela peut être dû à un mauvais ré- glage de la température Sélectionnez une température plus élevée Il y a trop de givre et de glace Les produits ne sont pas correcte- ment emballés Emballez les produits de façon plus adaptée Les portes ne sont pas correctement fermées ou ne ferment pas de façon hermétique Vérifiez que les portes ferment correc- tement et que les joints sont en bon état et propres Cela peut être dû à un mauvais ré- glage de la température Sélectionnez une température plus élevée La température à l'intérieur du compartiment congélateur est trop élevée Cela peut être dû à un mauvais ré- glage de la température Sélectionnez une température plus basse La porte ne ferme pas hermétique- ment ou n'est pas correctement fer- mée Vérifiez que la porte ferme correcte- ment et que le joint est en bon état et propre Trop de produits frais ont été intro- duits dans l'appareil Introduisez de plus petites quantités d'aliments à congeler en même temps. Les aliments introduits dans l'appa- reil étaient trop chauds Laissez refroidir les aliments à tempé- rature ambiante avant de les stocker. 33Anomalie Cause possible Remède Les produits à congeler sont placés trop près les uns des autres Placez les produits de façon à ce que l'air puisse circuler entre eux La température à l'intérieur du congélateur est trop bas-

Cela peut être dû à un mauvais ré- glage de la température Sélectionnez une température plus élevée L'appareil ne fonctionne pas du tout. L'appareil ne refroidit pas du tout. Ni la réfrigéra- tion ni l'éclairage ne fonction-

L'appareil peut être mis à l'arrêt Mettez l'appareil en fonctionnement L'appareil n'est pas correctement branché Branchez correctement l'appareil L'appareil n'est pas alimenté électri- quement Vérifiez l'alimentation électrique en branchant un autre appareil électrique sur la prise La prise n'est pas alimentée (es- sayez de brancher un autre appareil sur la prise) Faites appel à un électricien qualifié Remplacement de l'ampoule Pour remplacer l'ampoule, suivez les instructions ci- dessous :

1. Débranchez l'appareil.

2. Dévissez la vis du diffuseur.

3. Décrochez l'élément mobile en appuyant dessus

4. Remplacez l'ampoule par un modèle de puissance

identique, spécifiquement conçu pour les appareils électroménagers (la puissance maximale est indi- quée sur le diffuseur).

5. Refixez le diffuseur.

6. Serrez la vis du diffuseur.

7. Rebranchez l'appareil.

8. Ouvrez la porte et vérifiez si l'ampoule fonctionne.

34Caractéristiques techniques Dimensions de la niche d'encastre- ment Hauteur 1446 mm Largeur 560 mm Profondeur 550 mm Temps de remontée en température 20 h Tension 230-240 V Fréquence 50 Hz Les caractéristiques techniques figurent sur la plaque signalétique située sur le côté gauche à l'intérieur de l'appareil et sur l'étiquette d'énergie. Installation Emplacement Installez cet appareil à un endroit où la température ambiante correspond à la classe climatique indiquée sur la plaque signalétique de l'appareil : Classe cli- matique Température ambiante SN +10 à + 32 °C N +16 à + 32 °C ST +16 à + 38 °C T +16 à + 43 °C Branchement électrique Contrôlez, avant de brancher l'appareil, si la tension et la fréquence indiquées sur la plaque signalétique cor- respondent à celles de votre réseau. L'appareil doit être relié à la terre. La fiche du câble d'alimentation comporte un logement pour mise à la ter- re. Si la prise de courant murale n'est pas mise à la ter- re, branchez l'appareil sur une prise de terre conformé- ment aux normes en vigueur, en demandant conseil à un électricien qualifié. Le fabricant décline toute responsabilité en cas d'inci- dent suite au non-respect des consignes de sécurité sus-mentionnées. Cet appareil est conforme aux directives communautai- res. Réversibilité de la porte Le sens d'ouverture de la porte est orienté vers la droi- te. Si vous souhaitez modifier le sens d'ouverture de la porte (vers la gauche), effectuez les opérations suivan- tes avant d'installer définitivement l'appareil : 35• Desserrez la goupille supérieure et retirez l'entretoise.

• Retirez le pivot supéri- eur et la porte supéri- eure.

• Desserrez la charnière intermédiaire.

• Retirez la porte infé- rieure.

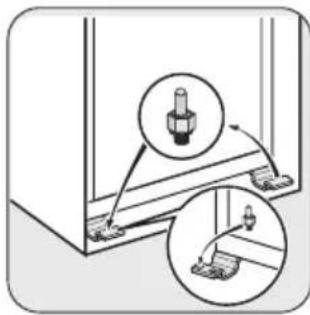

• Desserrez le pivot infé- rieur. Sur le côté opposé :

• Installez le pivot infé- rieur.

• Installez la porte infé- rieure.

• Serrez la charnière in- termédiaire.

• Installez la porte supé- rieure.

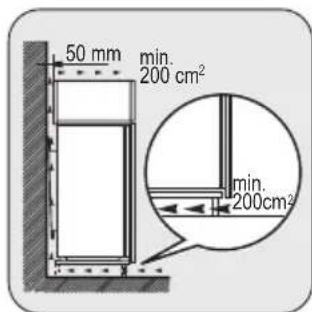

• Serrez l'entretoise et le pivot supérieur. Conditions requises en matière de circulation d'air 50 mm min. 200 cm

Veillez à garantir une circulation d'air suffisante à l'ar- rière de l'appareil.

Vérifiez que l'espace libre derrière l'appareil est de : Profondeur 50 mm Largeur 540 mm Important Le cache de la charnière inférieure (dans le sachet des accessoires) garantit une distance correcte entre l'appareil et le meuble de cuisine. Attention Assurez-vous que le câble d'alimentation ne sera pas coincé. Procédez comme suit. 36x

Si nécessaire, coupez la bande isolante adhésive et appliquez-la sur l'appa- reil, comme illustré sur le schéma.

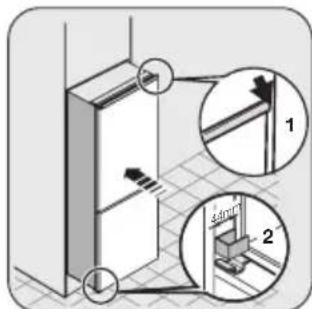

44mm La distance entre la partie inférieure du meuble et l'appareil ne doit pas être inférieure à 44 mm. Installez l'appareil dans son emplacement.

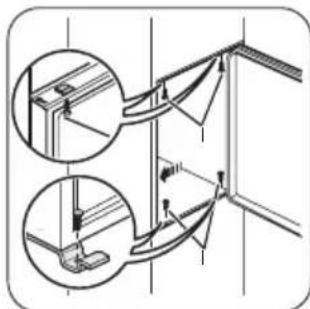

Fixez l'appareil au meuble d'encastrement à l'aide de 4 vis. Retirez la pièce correcte du cache-charnière (E).

Fixez les caches (C, D) aux pattes de fixation et dans les trous des char- nières. Installez la grille de venti- lation (B). Fixez les cache-charniè- res (E) à la charnière.

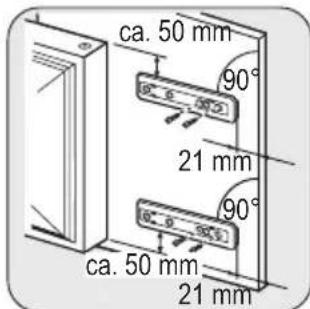

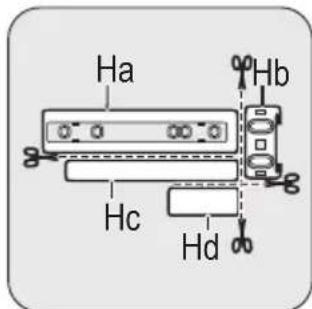

Détachez les pièces Ha, Hb, Hc et Hd ca. 50 mm ca. 50 mm 21 mm 90° 21 mm 90° Installez la pièce Ha sur la partie interne du meuble.

Appliquez la pièce Hc sur la pièce Ha. 37Ha

8 mm Ouvrez la porte de l'appa- reil et celle du meuble de cuisine à 90 °. Introduisez la petite pièce carrée (Hb) dans le rail (Ha). Maintenez ensemble la porte de l'appareil et celle du meuble et marquez la position des trous.

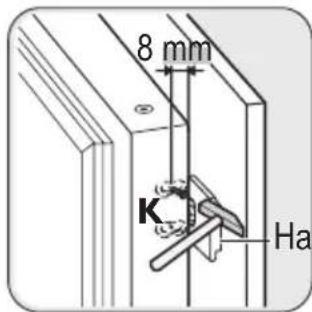

8 mm Enlevez les supports et marquez l’emplacement du clou (K) à une distance de 8 mm à partir du bord externe de la porte.

Replacez la petite pièce carrée sur le rail et fixez-la à l'aide des vis fournies. Alignez la porte de l’appa- reil et celle du meuble avec l’écartement des fen- tes de la pièce Hb.

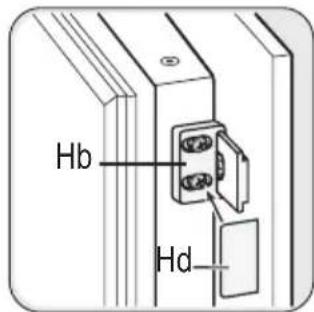

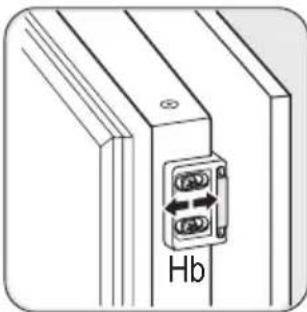

Appliquez la pièce Hd sur la pièce Hb. Procédez à un dernier contrôle pour vous assurer que :

• Toutes les vis sont serrées.
