MODE D'EMPLOI FR ZCA 36 ZEROWATT

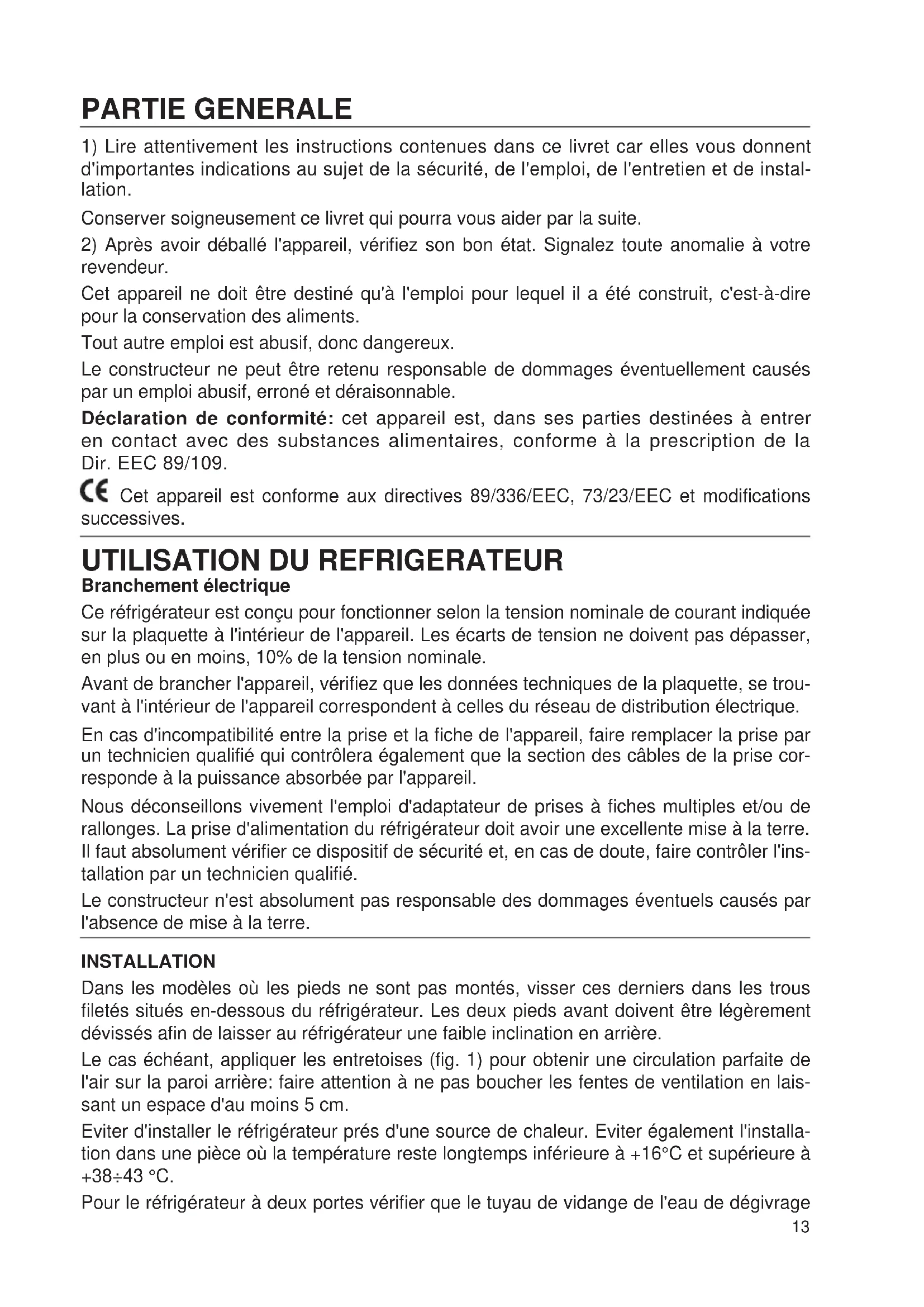

1) Lire attentivement les instructions contenues dans ce livre car elles vous donnent d'importantes indications au sujet de la sécurité, de l'emploi, de l'entretien et de installation.
Conserver soigneusement ce livre qui pourrait vous aider par la suite.
2) ÀpRES avoir déballé l'appareil, vérifiez son bon état. Signalez toute anomalie à votre revendeur.
Cet apparéil ne doit être destiné qu'à l'emploi pour lequel il a été construit, c'est-à-dire pour la conservation des alimentés.
Tout autre employi est abusif, donc dangereux.
Le constructeur ne peut être retenu responsable de dommages eventuellement causés par un employe abusif, erreion et déraisonnable.
Déclaration de conformité: cet apparéil est, dans ses parties destinées à entraîr en contact avec des substances alimentaires, conforme à la prescription de la Dir. EEC 89/109.
Cet apparéil est conforme aux directives 89/336/EEC, 73/23/EEC et modifications successives.
UTILISATION DU REFRIGERATEUR
Branchementélectrique
Ce réfrigérateur est donc pour fonctionner selon la tension nominale de courant indiquée sur la plaquette à l'intérieur de l'appareil. Les écarts de tension ne doivent pas dépasser, en plus ou en moins, 10% de la tension nominale.
Avant de brancher l'appareil, vérifie que les données techniques de la plaquette, se trouvant à l'intérieur de l'appareil correspondent à celles du réseau de distribution électrique.
En cas d'incompatibilité entre la prise et la fiche de l'appareil, faire remplacer la prise par un technicien qualifié qui contrôle également que la section des cables de la prise corresponde à la puissance absorbée par l'appareil.
Nous déconseillons vivement l'emploi d'adaptateur de prises à fiches multiples et/ou de rallonges. La prise d'alimentation du réfrigérateur doit avoir une excellente mise à la terre. Il faut absolument vérifier ce dispositif de sécurité et, en cas de doute, faire contrôle l'installation par un technicien qualifié.
Le constructeur n'est absolument pas responsable des dommages eventuels causés par l'absence de mise à la terre.
INSTALLATION
Dans les modèles où les pieds ne sont pas montés, visser ces derniers dans les trou sétés situés en-dessous du réfrigérateur. Les deux pieds avant doivent être légèrement dévissés afin de laisser au réfrigérateur une faible inclination en arrêté.
Le cas échéant, appliquer les entreprises (fig. 1) pour obtenir une circulation parfaite de l'air sur la paroi arrière: faire attention à ne pas boucher les fentes de ventilation en laissant un espace d'au moins 5 cm.
Eviter d'installer le réfrigerateur prés d'une source de chaleur. Eviter également l'installation dans une piece où la température reste longtemps inférieure à +16^ et supérieure à +38÷ 43^ .
Pour le réfrigérateur à deux portes vérifier que le tuyau de vidange de l'eau de dégivrage
aboutisse dans la cuvette d'évaporation placée à l'arrière du réfrigérateur, au-dessus du compresseur.
Le réfrigerateur peut-être aussi installeré sous les éléments de cuisine; dans ce cas la libre circulation de l'air doit être garantie, laissant un espace libre d'environ 5 centimétres entre le meuble et l'appareil ou dans la partie postérieure du meuble.
Une mauvaise installation peut cause des dommages aux personnes, aux animaux et aux choses et le constructeur ne peut en'être retenu responsable.
CONSEILS POUR LE CONTROLE DE LA TEMPERATURE ET POUR LE RESPECT DES RÉGLES D'HYGIÈNE ALIMENTAIRE
Une bonne utilisation du réfrigérateur et le respect des règles hygieniques alimentaires contribuient de façon significative à une meilleure conservation des aliments.
Contrôle de la températe
Placer les alimentes les plus délicats dans la zone la plus froide de l'appareil: en général, la basse au-dessus des tiroirs à fruits et à legumes.
Les alimentes cuits doivent etre mis dans des recipients hermetiques, laisser refroidir puis placer dans la zone centrale du refrigerateur.
Les fruits et les légumes doivent être placés dans les recipients prévus à cet effet dans la partie BASSE DU RÉFRIGERATUR.
Respect des régles d'hygiène alimentaire
Eliminer les enveloppes d'emballage avant demettre les alimentes à l'intérieur du réfrigérateur.
Emballer les aliments frais: de cette façon, ils se conservent plus longtemps et on évite qu'ils se contaminent mutuelles.
Disposer les alimentents frais de façon que l'air puisse circuler librement à l'intérieur du réfrigerateur.
Nettoyer fréquement l'intérieur du réfrigérateur en utilisant des déterments délicats mais qui ont un pouvoir bactericide certain.
INFORMATIONS POUR L'ENVIRONNEMENT
Emballage,traitement des déchets
Après avoir déballé l'appareil, ne pas jeter l'emballage à la poubelle mais trier les différents matériaux ( comme le polystyrene, le carton, etc. ...) selon les prescriptions locales pour l'élimination des ordures et selon les normes en vigueur.
Attention
Cet apparéil est produit sans utiliser de CFC; le circuit réfrigérant contient un fluide HFC R 134a ou, alternatively, du gaz isobutane R 600 a. Pour plus de détails, voir la plaque signalétique.
Pour les opérations de nettoyage, n'utiliseraucun outil ou methode autre que ce qui est décrit dans le chapitre s'y rapportant pour éviter d'endommager l'appareil.
Pour les apparèils à l'isobutane (R 600 a)
L'isobutane est un gaz naturel qui n'a aucun effet sur l'environnement mais qui est inflammable. Il est donc indispensable de s'assurer que:
-
l'installation de l'appareil se fait dans locaux ayant un volume libre de plus de 3 metres cube;
-
les ouvertures de ventilation de l'appareil sont maintainues libres et propres;
- le circuit réfrigérant de l'appareil n'est pas endommagé, que ce soit intérieurement (en utilisant des objects coupants ou pointus de façon incorrecte) ou extérieurment (opérations incorrectes en cours de nettoyage du circuit condensateur).
Au terme de la durée de vie de l'appareil, celui-ci devra être mis en condition de sécurité avant de l'envoyer à la décharge. Pour cela, s'adresser à votre revendeur ou à l'administration locale chargée de cela.
UTILISATION DU COMPARTIMENT RÉFRIGÉRATEUR
Pour conserver l'arôme au mieux, substance et fraîcheur de tous les alimentés à disposer, nous vous recommendons de les enrouler préalablement dans des feuilles d'aluminium ou de plastique ou de les placer dans les bacs appropriés avec couvercle.
Il est ainsi évité toute superposition d'arômes.
Nous conseillons de dispose les aliments comme suit:
Viandes en général, poissons, charcuterie: sur la grille au dessus du bac fruits et legumes. Aliments cuits, gâteaux, etc.: sur les grilles supérieures.
Oeufs et boites de lait: dans la contreporte de l'appareil.
Fruits et légumes: dans le bac prévu à cet effet, s'ils sont emballos dans un sachet "plastique"; il est préféable de le percer pour une meilleure conservation.
Produits et conserve: une fois la boite ouverte,steroler la nourriture restante et la conserver dans un autre recipient qui ne soit pas en metal.
Important: S'assurer d'une circulation de l'air entre les différents conditionnements.
Remetre les alimentes cuits uniquement refroidis ainsi que les liquides dans des bacs avec couvercle.
EXPLICATION DES SYMBOLES
Réfrigérateur
Le compartment à basse température est idéal pour la conservation des aliments sur-gelés pendant une période limitée (une semaine environ).
Réfrigérateur
Le compartment à basse température est idéal pour la conservation des aliments sur-gelés pendant une période moyenne (un mois environ).
Réfrigérateur
Le compartment à basse température est idéal pour la conservation des alimentés surgelés pendant une période prolongée (trois mois environ), pour la conservation des crèmes glacées et des produits similaires.
Réfrigérateur - Refrigerateur/Congélateur
Le symbole indique la possibilité de congeiler les produits frais et de conserver à bassetemperature les produits surgelés pendant une période prolongée, selon les indications du tableau de congelation.
REGLAGE DE LA TEMPERATURE
La température ambiente, la charge et la fréquence d'ouverture de la porte de l'appareil électro-menager, influencent la température interne. Quand on modifie le réglage, l'apparil peut ne pas démarrer immidiatement car il est en pause. Le réglage de la températu
re se fait en agissant sur la manette du thermostat qui se trouve à l'interieur ou à l'extérieur du réfrigerateur. Sur la position "0" le réfrigerateur ne fonctionne pas, "0" signifie arrêt. Il est préféable demettre le bouton du thermostat en position intermédiaire.
En tournant le bouton du thermostat dans le sens des aiguilles d'une montre, la temperature dans le réfrigerateur descend.
Si la température de votre piece est élevé, le réfrigérateur fonctionne continuèlement, ici pouvant occasionner la formation de givre. Dans ce cas,mettre le bouton du thermostat sur une position moins élevé.
VERSION MONO COMPRESSEUR ET DOUBLE COMPRESSEUR ENCASTRABLES AVEC BANDEAU DE COMMANDE
Dans la version "double compresseurs" la température de la partie "réfrigérateur" est réglabe à l'intérieur du compartment réfrigerateur tandis que celle de la partie "congelateur" est réglabe sur le bandeau de commande (fig. 2).
Le thermostat "D" contrôle le compartment "congélateur".
Sur la position "0", le congélateur ne fonctionne pas.
En tournant le bouton dans le sens horaire, le congelateur se met en route et le témoin lumineux vert "A" s'allume.
En positionnant le bouton sur "S" (congélation rapide), le témoin lumineux jaune "C" s'allume et le compresseur fonctionne en continu pendant 50 heures. Au bout de 50 heures, le témoin jaune clignote indiquant que la congélation rapide est terminée et que le thermostat doit être replaced en position normale.
Le témoin lumineux d'alarme rouge "B" s'allume lorsque la température dans le conge-lateur n'est pas correcte. Cela signifie que:
-
l'appareil vient juste d'être mis en route
-
la porte est restée ouverte ou mal fermée
-
insertion d'aliments frais à congeler trop importante.
Le témoin lumineux d'alarme rouge s'éteindra lorsque la température du congelateur cor-recte sera atteinte.
La version "simple compréseur" ne possède qu'une seule seLECTION sur le bandeau de commande (fig. 2).
Le thermostat "D" contrôle les compartments "congelateur" et "réfrigerateur".
Sur la position "0", l'appareil ne fonctionne pas.
En tournant le bouton dans le sens horaire, l'appareil se met en route et le témoin lumineux vert "A" s'allume.
En positionnant le bouton sur "S" (congélation rapide), le témoin lumineux jaune "C" s'allume et le compresseur fonctionne en continu pendant 6 heures. Au bout de 6 heures, le témoin jaune clignote indiquant que la congélation rapide est terminée et que le thermostat doit être replaced en position normale.
Le témoin lumineux d'alarme rouge "B" s'allume lorsque la température dans le conge-lateur n'est pas correcte. Cela signifie que:
-
l'appareil vient juste d'être mis en route
-
la porte est restée ouvert ou mal fermée
-
insertion d'aliments frais à congefer trop importante.
Le témoin lumineux d'alarme rouge s'éteindra lorsque la température du congelateur correcte sera atteinte.
BANDEAU DE CONTROLE (fig. 4b & fig. 13) POUR RÉFRIGÉRATEUR BI-COMPRESSEUR
Le thermostat "A" contrôle la congélation. Tournez la manette dans le sens des aiguilles d'une montre, le congélateur se met en marche et les voyageants "B" vert et "C" rouge
s'allument. levoyant rouge "C"s'eteint des que le congelateur atteint la temperature selectionnee.
Le voyant jaune "E" s'allume ( comme sur fig. 4b) lorsque le bouton de la congélation rapi de "F" est enforcé, alors que sur le modele dont le bandeau de contrôle est indiqué fig.13, la super congélation est activée quand la manette "A" est positionnée sur "Super". La manette de thermostat "H" contrôle la température du réfrigerateur, si elle est positionnée sur "0", le réfrigerateur ne fonctionne pas. Pourmettre le réfrigerateur en marche : tournez la manette "H" dans le sens des aiguilles d'une montre et le voyageur vert "G" s'allume.
BANDEAU DE CONTROLE (fig. 4) POUR RÉFRIGÉRATEUR CONGÉLATEUR "NO FROST" MONO-COMPRESEUR
La manette de thermostat "A" contrôle la température du réfrigerateur, si elle est positionnée sur "0", le réfrigerateur et le congélateur ne fonctionne ni l'un ni l'autre. La manette "H" commande la température du réfrigerateur. Lorsque l'on tourne la manette "A" dans le sens des aiguilles d'une montre, le freezer se met en marche : le voyant "B" s'enclenche et le voyant "C" clignote. Cette opération doit uniquement être effectuee lorsque I'appareil est en fonctionnement.
Les 4 voyants verts "D" indiquent la température à l'intérieur du congelateur. Levoyant jaune "E"s'allume lorsque le bouton de super congelateur "F'est poussependant 4 secondes au minimum, alors le compresseur fonctionne de manière continue.
La manette "H" permet d'ajuster la température du réfrigerateur. Sur la position "0", le réfrigerateur ne fonctionne pas. En tournant la manette "H" dans le sens des aiguilles d'une montre, le réfrigerateur se met en marche et le voyant vert "G" s'allume (uniquement si la manette "A" est sur une autre position que "0"). Le réfrigerateur fonctionne uniquement si levoyant vert "B" est allumé.
Signal de dysfonctionnement : si levoyant rouge "C" clignote et que l'un des voyants verts "S" est allumé, cela signifie qu'il y a une panne de courant ou que les alimentés dans le conge-lateur ont subi une température supérieure à 0 degrés pendant un certain temps. Pour éteindre levoyant rouge clignotant "C", enforcez le bouton "F" pendant 4 secondes minimum.
Pour un résultat optimal du congealateur, nous vous conseillons de positionner la manette de manière à ce que le voyant vert "X" s'allume, ce qui garanti une conservation ideale des alimentents.
BANDEAU DE CONTROLE (fig. 13) POUR RÉFRIGÉRATEUR CONGÉLATEUR "NO FROST" MONO-COMPRESEUR
La manette de thermostat "A" contrôle la température du réfrigerateur, si elle est positionnée sur "0", le réfrigerateur et le congélateur ne fonctionne ni l'un ni l'autre. La manette "H" commande la température du réfrigerateur
Lorsque l'on tourne la manette "A" dans le sens des aiguilles d'une montre, le congélateur se met en marche : les voyants "B" vert et "C" rouge s'allument.
Lorsque le congélateur atteint la température sélectionnée, le voyant rouge s'éteint.
Levoyant jaune "E"sallume quant la manette "A" est sur la position "SUPER", alors le compresseur fonctionne de manière continue.
La manette "H" permet d'ajuster la température du réfrigérateur. Sur la position "0", le réfrigerateur ne fonctionne pas. En tournant la manette "H" dans le sens des aiguilles d'une montre, le réfrigerateur se met en marche et le voyant vert "G" s'allume (uniquement si la manette "A" est sur une autre position que "0").
BANDEAU DE CONTROLLE (fig. 4, fig. 4b, fig. 13)
Lorsque levoyant rouge est ou s'est allumé,la température dans le réfrigerateur ou le congélateur n'est pas assez froide.
Motifs du dysfonctionnement :
- l'appareil vient juste d'être mis en marche
- porte laissée ouverte ou entrebaillée
- alimentés frais à congeler introduits depuis peu dans le congélateur.
Le conGPLateur doit de toute façon toujours garantir des tempeatures egales ou inférieures a -18^
ATTENTION: il n'y a pas de rapport entre les numéroes indiqués sur la poignée thermostat (A) et les températures indiquées sur les 4 voyants lumineux verts (D).
TABLEEAU DE BORD (fig. 12)
Le thermostat "A" contrôle le réfrigerateur et le congélateur.
Sur la position "0", réfrigerateur et congélateur sont hors fonctionnement.
En tournant la manette du thermostat dans le sens des aiguilles d'une montre, l'appareil fonctionne et le voyant vert "B" s'allume.
CONSERVATION
Quelques modèles possédent un compartmenté place en haut du conçélateur, sur la partie haute de l'évaporateur, le compartment est un "2 étoiles" comme indiqué sur la plaque signalétique.
Les conditions maximales de conservation s'obtiennent en retardant tous les paniers, excepté celui du bas.
Le symbole * * * * indique la possibilité de conserver le "surgé" à basse température pendant une longue période, ainsi que de congeler des poduits frais.
Les temps de conservation dépendent strictement du maintain de la température; par conséquent des variations eventuelles de température influent directement sur la durée de la conservation.
En cas de panne d'électricité, n'ouvre absolument pas la porte ou le couvercle. Les denrées conservées ne subissantaucun dommage si la panne dure de 10 à 12 heures. En cas d'interruption plus longue, enveloppez les produits dans du papier spécial pour alimentés et placez-les,autant que possible,dans un réfrigérateur ou,a la limite,dans un endroit frais.En tout cas il est conseilé de consommer ces denrées dans un délai de 24 heures ou de les faire cuire et de les congeler ensuite.
CONGELATION
La performance maximale de congélation est obtenue en retardant les paniers excepté celui du bas.
Réfrigérateur-congélateur avec bandeau de contrôle (fig. 2, fig. 4, fig. 4b et fig13)
Avant de congefer des alimentes frais, nous vous conseillons de transférer les alimentes déjà congelés du compartmentement supérieur au compartmentement inférieur, de manière à laisser la place aux produits frais.
24 heures avant de congeler des alimentes, suivre les instructions suivantes :
Bandeau de contrôle (fig.4 - fig. 4b)
Pour activer la fonction congélation rapide, enforcez le bouton "F" pendant 4 secondes minimum, le voyant jaune s'allume et indique que le processus de congélation rapide est enclenché. Cette fonction s'arrête automatiquement après 50 heures et l'appareil reprendra les fonctions initialement selectionnées.(le voyant jaune s'eteint). Si vous souhaitez arrêté le processus de super congélation avant ce laps de temps, enforcez le bouton "F" pendant plus de 4 secondes.
Bandeau de contrôle (fig.13)
Pour activer la fonction congélation rapide., tournez la manette "A" dans le sens des aiguilles d'une montre sur la position "Super", le voyant jaune "E" s'allume pour indiquer que le processus de congélation rapide est enclenché. Cette fonction s'arrête automati
quement 50 heures après et l'appareil reprendra les fonctions initialement selectionnées (levoyant jaune s'eteint).
Pour ramener l'appareil aux fonction initialement selectionnées, tournez la manette "A" sur la position initiale, autre que "Super".
Bandeau de contrôle (fig. 2) pour réfrigerateur-congélateur intégrable bi-compresseur
Pour activer la fonction congélation rapide., tournez la manette "D" dans le sens des aiguilles d'une montre sur la position "Super", le voyant jaune "C" s'allume. Au bout de 50 heures, lorsque le programme de congélation rapide est terminé, le voyant jaune "C" clignotera pour indiquer que la manette de thermostat doit être positionnée sur la fonction de marche normale.
Combines Refrigerateur/Congélateur, avec ou sans tableau de bord (fig. 12)
24 heures avant le début de la congélation, faire de la place pour les produits à congeler. Au début de la congélation, pour ne pas faire refroidir excessivement le compartment réfrigerateur, il peut être nécessaire de ramener d'environ 1/2 numéro la poignée du thermostat, en fonction du chargement et de la température ambiente. A la fin de la congélation, remettre la poignée du thermostat sur la position habituelle.
Mono compresseur intégrable avec bandeau de commande (fig. 2)
Additif specifie aux Refrigerateurs Congelateurs sans bandeau de commande:
pour augmenter l'efficacité de congélation lorsque la température ambiente est supérieure à 30^ C, actionner la congélation rapide en positionnant le bouton sur la position «S» au moins 6 heures avant d'introduire des alimentés frais à congefer.
Après 6 heures (lorsque levoyant "C" clignote) positionnéz la manette de thermostat sur une position de marche autre que "Super".
POUR TOUS LES APPAREILS: la quantité maximum à congefer est, selon les modalités prévues par les normes européennes, indiquée sur la plaque signalétique.
DEGIVRAGE
Le compartment frigorifique est équipé d'un système de dégivrage automatique qui s'effectue pendant les temps de pause du compresseur. Au cours de ce cycle, les gouttes d'eau qui se forment par suite du givre qui fond, se déposent dans le bac placé au-dessus du compresseur qui, par la chaleur, en provoque l'évaporation.
Ne pas placer de denrées ou de récipiens en contact avec la paroi arrêté.
Pour les compartments de congélation des "double porte" agir comme suit:
a) 24 heures avant de dégivrer, tournier la manette du thermostat vers les positions les plus froides ou brancher l'interrupteur de congélation rapide afin de donner aux alimentés la température la plus)basse.
b) Envelopper les alimentes surgelés ou congelés dans du papier alimentaire et les placer soit dans le réfrigérateur soit dans un endroit frais, en veillant à ce qu'ils ne décongèlent pas.
c) Placer le thermostat sur la position "0" ou, s'il est prévu, éteindre l'interrupteur vert.
d) Laisser la porte ouverte.
e) Une fois le dégivrage effectué nettoyer et secher l'intérieur de l'appareil et remetre en place les aliments.
f) Remetre l'appareil dans les conditions initiales et le laisser fonctionner avec le thermosat positionné sur la position de plus grand froid.
Fig. 9) Important: Le congélateur est pourvu d'un système d'évacuation de l'eau de dégivrage se composant d'un égoutoir en caoutchouc, place sur le bord inférieur du compartment.
Fig. 10) Important: l'eau de dégivrage est évacuée (seulement sur quelques modèles) de l'intérieur du congeilateur vers l'extérieur à travers un conduit (fermé par un bouchon relié à un ramasse - goutte aménagé sur le socle).
Sur quelques modèles, l'égouttoir doit être retire de son socle, et remis en place dés la fin de l'opération de dégivrage (Fig. 10b).
N.B.: Se rappeler d'enlever le bouchon qui ferme le conduit pour faire couler l'eau de dégivrage puis le remettre une fois l'opération terminée.
Modèles avec distributeur de liquide:
Certains sont dotés d'un distributeur de liquide composé d'un distributeur et d'un égouttoir; l'ensemble s'applique à la contre-porte.
Instructions pour l'application et l'utilisation
1) Fig. 8A - Tirer vers l'avant la petite grille "K" jusqu'à partir l'arrêt et disposer le contèur "H" de la contre-porte en boulevant vers le haut.
2) Fig. 8B - Positionner le distributeur "Z" du contueur "H" en le vissant sur la bouteille et l'introduire dans le contueur.
3) Fig. 8A - Monter le conteneur "H" dans la contre-porte en l'insérant dans les crochets par un mouvement vertical du haut vers le bas et en le bloquant à la contre-porte en appuyant à fond la petite grille "K".
4) Fig. 8A - Le distributeur est prét à l'utilisation; pour obtenir la boisson, appuyer le bord du verre sur les trois doigts du distributeur et appuyer vers le haut.
5) Fig. 8A - Pour nettoyer la partie egoutoir, tirer vers l'avant la petite grille "K" jusqu'à la sortie, nettoyer les dépôts de liquide et réinsérer la petite grille.
N.B.: ÀpRES une utilisation fréquence du distributeur avec des boissons sucrées, nettoyer avec de l'eau.
ENTRETIEN
Afin d'eviter la formation de mauvaises odeurs, nous vous conseillons de nettoyer reguillement l'intérieur du réfrigérateur au moins deux ou trois fois par an.
a) Avant de procéder aux opérations de nettoyage ou d'entretien, débrancher l'appareil du réseau d'alimentation électrique en enlevant la prise (il ne suffit pas de placer la poignée du thermostat sur "0").
b) Vider le réfrigérateur et enlever les cubes de glace (voir "dégivrage").
c) Attendre que tout le givre, formé sur l'évaporateur, soit fondu.
d) Nettoyer l'intérieur du réfrigérateur en utilisant une solution d'eau tiède et de bicarbonate de soude; rincer et sécher. ATTENTION ne jamais utiliser de produits détergents, abrasifs ou solvants.
e) Remetre le refrigerateur en fonctionnement avant d'y placer les alimentes.
f) Nettoyer le trou de vidange de l'eau, de temps en temps en utilisant son accessoire (Fig. 5), en le laissant même introduit dans le trou de vidange.
Lorsque l'appareil n'est pas utilisé pendant un certain temps, effectuer un nettoyage à fond et laisser l'appareil débranché avec sa porte entr'ouverte.
ASSISTANCE TECHNIQUE
Pour toute réparation adressez-vous à votre revendeur et exiger les pieces de rechange d'origine. Si les conditions ci-dessus ne sont pas respectées; le fonctionnement de l'appareil peut être compromis. Si le réfrigérateur ne fonctionne pas, ou si le fonctionnement est anormal, effectuer les contrôles suivants avant d'appeler le technicien.
1) Le courant arrive-t-il à la prise de branchement du réfrigérateur? Essayer à l'aide d'une lampe.
2) La fiche de connexion est-elle débranchée? L'introduire.
3) Le thermostat est-il sur la position "0" (arrêt)? Tourner la poignée sur la position 3.
4) Y-a-t-il du givre sur l'évaporateur? (plus de 4 à 5 mm)? Effectuer le dégivrage (voir "Dégivrage").
5) Les alimentents sont-ils bien placés à l'intérieur du réfrigérateur et laissent-ils une circulation suffisante d'air?
6) La circulation de l'air autour du condensateur place derriere le réfrigérateur est-elle libre? Eloigner l'appareil du mur.
Si le défaut persite, adressez-vous à votre revendeur en communiquant le type du modele que vous trouverez sur la plaquette place à l'intérieur du réfrigérateur (ou sur le feuillet de garantie). A l'aide de ces informations vous obtiendarez une intervention plus rapide et plus appropriée.
Important: le chauffage périmétral du compartment de congélation indique un fonctionnement correct.
REVERSIBILITE DU SENS D'OUVERTURE DES PORTES (seulement surquelque modele) fig 3
1) Basculer le réfrigérateur, ou l'incliner de 45^ car il faudra agir sur la partie inférieure de l'appareil pour enlever la charnière inférieure.
2) Le cas échéant démonter le socle.
3) En devissant les vis A (voir la figure), enlever la charnière inférieure et ses rondelles.
4) Enlever la porte inférieure.
5) Enlever la charnière centrale et les rondelles en agissant sur les vis B (voir figure 3). Modèles avec porte supérieure haute (fig 7d - l'intérieur de la partie supérieure de la porte haute). Tout d'abord, retirez les vis qui fixent la charnière centrale (entre le réfrigérateur et la porte du congélateur); ouvrir la porte supérieure etsteroler le cache M et l'embout plastique L. Les portes doivent être soutenues pendant toute la durée de l'opération.
6) Enlever la porte supérieure. Retirez la vis N de la charnière basse droite (fig 7e - partie inférieure de l'appareil plinthe retiree). Prenez la charnière basse gauche dans le sachet plastique et fixez-la en bas de l'appareil avec la vis retiree de la charnière basse droite.
7) Enlever la membrane de plastique qui couvre la charnière supérieure gauche.
8) Dévisser le pivot C de la charnière supérieure droite et le remonter à gauche. Modèles avec porte supérieure haute (fig 7c l'intérieur de la partie supérieure de la porte haute). Retirez le cache F-G, le pivot D et la charnière supérieure droite et enlever la vis. Prenez la charnière supérieure gauche (H) dans le sachet plastique et la fixer avec la vis retiree. Fixez le pivot D avec la rondelle à la charnière supérieure gauche. Àpès avoir transféré la charnière à gauche, l'embout plastique L qui couvre ce mecanisme doit être changé, la membrane du cache G doit être cassée de manière à se remettre en place.
9) Remonter la porte en agissant en sens inverse (6-5-4-3-2); ne pas oublier de remonter également les rondelles servante d'entretoise entre la porte et la charnière.
10) Déplacer les poignées verticales, si elles ont été fournies avec l'appareil, du côté gauche au côte droit en ajustant les vis appropriées. Pour les modeles équipés de poignées marquées «M», déplacer simplement les poignées en de la gauche vers la droite (fig. 7b). Enlever la marque adhéasive de la poignée gauche et replacer la sur la poignée droite.
11) Remetre l'appareil en position verticale.
N.B. Pour obtenir un alignment correct des portes, agir sur la charnière centrale.
INVERSION DU SENS D'OUVERTURE DES PORTES (seulement sur chaque catégorie) voir fig. 7
Pour les modèles à charnière inférieure montée aussi bien à droite qu'à gauche.
1) Il est conseillé d'icliner le réfrigérateur d'environ 45^ .
2) Enlever les vis (A) qui fixent la charnière centrale. Modèles avec porte supérieure haute (fig 7d - l'intérieur de la partie supérieure de la porte haute). Tout d'abord, retirez les vis qui fixent la charnière centrale (entre le réfrigerateur et la porte du congélateur); ouvrir la porte supérieure etsteroler le cache M et l'embout plastique L. Les portes doivent être soutenues pendant toute la durée de l'opération.
3) Enlever la porte supérieure. Retirez la vis N de la charnière basse droite (fig 7e - partie inférieure de l'appareil plinthe retiree). Prenez la charnière basse gauche dans le sachet
plastique et fixez-la en bas de l'appareil avec la vis retiree de la charniere basse droite.
4) Enlever la charnière centrale.
5) Enlever la porte inférieure
6) Enlever du panneau de commande et du socle la membrane de plastique qui recouvre la charnière supérieure gauche et la charnière inférieure gauche.
7) Dévisser le pivot (B) de la charnière inférieure droite puis le remonter à gauche.
8) Dévisse le pivot (C) de la charnière supérieure droite puis le remonter à gauche. Modèles avec porte supérieure haute (fig 7c l'intérieur de la partie supérieure de la porte haute). Retirez le cache F-G, le pivot D et la charnière supérieure droite et enlever la vis. Prenez la charnière supérieure gauche (H) dans le sachet plastique et la fixer avec la vis retiree. Fixez le pivot D avec la rondelle à la charnière supérieure gauche. Àpres avoir transféré la charnière à gauche, l'embout plastique L qui couvre ce mécanisme doit être change, la membrane du cache G doit être cassée de manière à se remettre en place.
9) Remonter les portes en opérant en sens inverse (5-4-3-2) sans oublier de remonter aussi les rondelles s'il y en a.
10) Déplacer les poignées verticales, si elles ont été fournies avec l'appareil, du côté gauche au côte droit en ajustant les vis appropriées. Pour les modèles équipés de poignées marquées «M», déplacer simplement les poignées en de la gauche vers la droite (fig. 7b). Enlever la marque adhéasive de la poignée gauche et replacer la sur la poignée droite.
11) Remetre l'appareil en position verticale.
COMMENT HABILLER LE REFRIGERATEUR 370 L - 410 L
Dimensions des panneaux d'habillage:
Hauteur Largeur Epaisseur
370 L mm. mm. mm.
Porte freezer 709 588 max 3
Porte réfrigérateur 976 588 max 3
410 L
Porte freezer 709 588 max 3
Porte réfrigérateur 1134 588 max 3
Outillage nécessaire: tournevis cruciforme
Exécution (fig.11):
a) Retirer la cornière de la porte du freezer en dévissant les vis placées sur la droite de la porte.
b) Desserrer les vis supérieures et inférieures.
c) Introduire le panneau dans la glissiere prevue sur la corniere.
d) Remonter la corniere en serrant les vis et resserrer les vis supérieures et inférieures.
Proceder de la même façon pour la porte du réfrigérateur.
SI L'ÉCLAIRAGE INTÉRIEUR DU RÉFRIGÉRATEUR NE FONCTIONNE PLUS, PROCÉDER DE LA FAÇON SUIVANTE:
- Débrancher l'appareil en retardant la prise.
- Retirer le couvercle de protection en le déboitant des supports qui le maintiennent en place:
- dans les modèles avec plafonniers, tirer vers l'avant et vers le bas,
- dans les modèles avec porte-lampe appliqué sur la paroi latérale, appuyer sur la partie inférieure et tirer vers le haut.
- Dévisser l'ampoule défectueuse et la remplacer par une du même type.
- Replacer le couvercle de protection.
- Rebrancher l'appareil électriquement.
