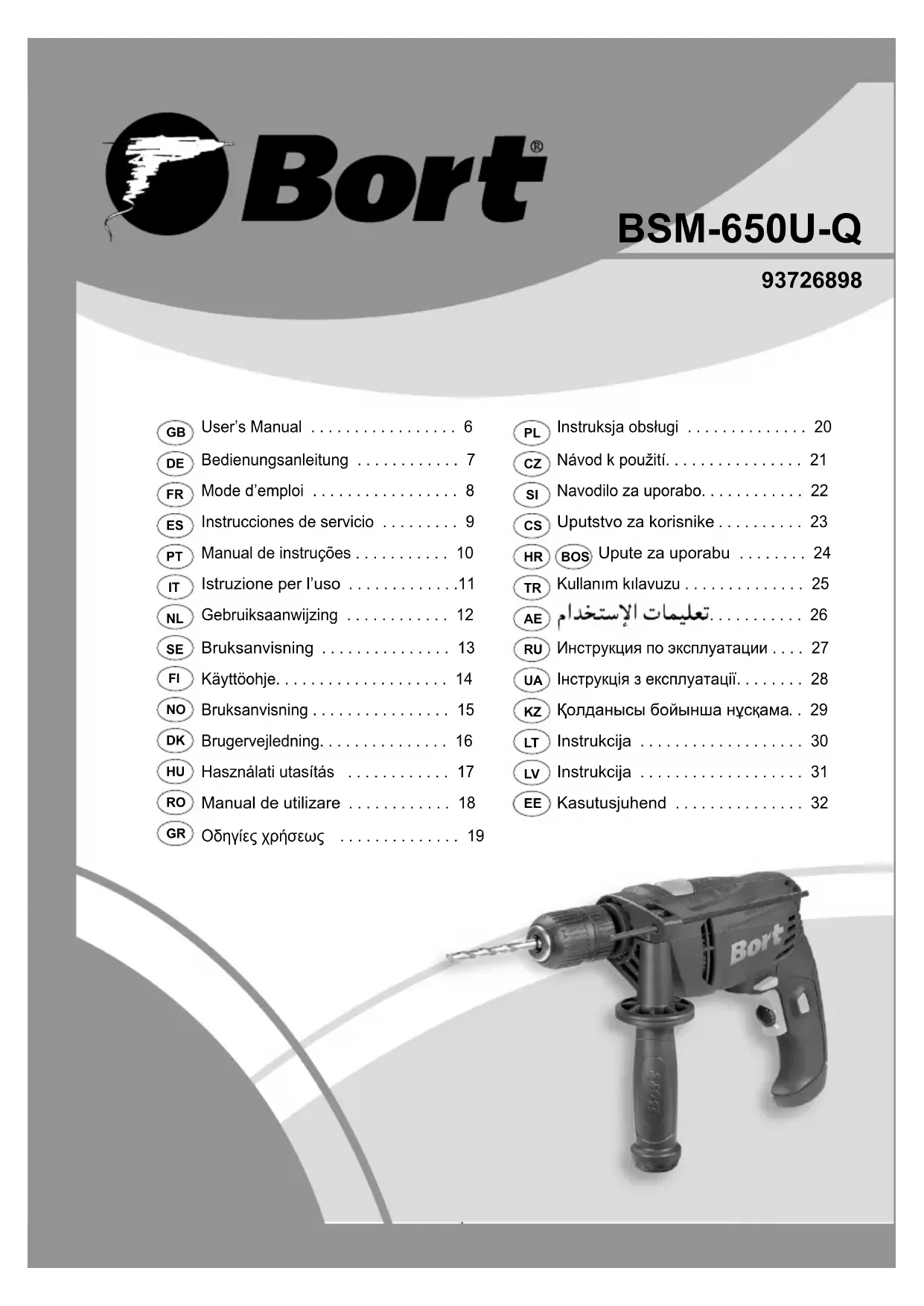

BSM650UQ - Perceuse Bort - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Perceuse à percussion
Marque	Bort
Modèle	BSM650UQ
Tension d'alimentation	220-240 V ~ 50/60 Hz
Puissance nominale	650 W
Vitesse à vide maximale	3000 tr/min (estimation)
Nombre de vitesses	1 (à variation électronique)
Diamètre de perçage max. (bois)	30 mm (estimation)
Diamètre de perçage max. (métal)	13 mm (estimation)
Diamètre de perçage max. (béton)	16 mm (estimation)
Mandrin	Mandrin autoserrant 1-13 mm
Fonction percussion	Oui, commutable
Rotation inversée	Oui, avec commutateur
Poignée auxiliaire	Oui, fournie
Niveau de pression acoustique	93,6 dB(A)
Niveau de puissance acoustique	104,6 dB(A)
Vibration (main-bras)	7,568 m/s²
Double isolation	Oui (classe II)
Poids	2,1 kg (estimation)
Longueur de câble	2 m (estimation)
Entretien	Nettoyage avec chiffon humide; ne pas utiliser de solvants
Pièces détachées et réparabilité	Contacter le distributeur SBM Group

FOIRE AUX QUESTIONS - BSM650UQ Bort

Comment changer la vitesse de rotation ?

Utilisez la molette de réglage de la vitesse maximum (3) située sur l'interrupteur. Tournez-la pour augmenter ou diminuer la vitesse.

Comment activer la percussion ?

Déplacez le commutateur de sélection de fonction (5) sur la position marteau (symbole de percussion) pour percer dans le béton ou la brique.

Comment inverser le sens de rotation ?

Utilisez le commutateur d'inversion de sens (4). Veillez à ce que l'outil soit à l'arrêt avant de changer le sens.

Quelle est la puissance de cette perceuse ?

Le modèle BSM650UQ a une puissance nominale de 650 W.

Quels accessoires sont compatibles ?

Utilisez des mèches avec queue cylindrique de 1 à 13 mm. La vitesse admissible des accessoires doit être au moins égale à la vitesse à vide maximale de l'outil (estimation 3000 tr/min).

Comment nettoyer la perceuse ?

Nettoyez le carter avec un chiffon doux humecté d'eau savonneuse. N'utilisez pas de solvants comme l'essence ou l'alcool. Assurez-vous que les fentes d'aération sont exemptes de poussière.

Que faire en cas de blocage de la mèche ?

Éteignez immédiatement l'outil et débranchez la prise. Tenir fermement l'outil à deux mains pour maîtriser toute réaction violente.

Puis-qui utiliser un câble de rallonge ?

Oui, utilisez un câble de prolongement complètement déroulé d'une capacité de 16 A au minimum.

Où trouver des pièces de rechange ?

Contactez votre distributeur SBM Group local. L'outil doit être réparé par un technicien qualifié.

Cette perceuse est-elle adaptée pour le vissage ?

Oui, grâce à la variation électronique de vitesse et à l'inversion de sens, elle convient pour le vissage et le filetage.

MODE D'EMPLOI BSM650UQ Bort

Perceuse à percussion

INTRODUCTION

L'outil est conçu pour les travaux de perçage en frappe dans la brique, le béton et dans la pierre naturelle ainsi que le perçage dans le bois, le métal, la céramique et les matières plastiques; les outils avec réglage électronique de la vitesse et rotation à droite/à gauche sont également appropriés pour le vissage et le fi letage

SPECIFICATIONS TECHNIQUES 1

ELEMENTS DE L'OUTIL 2

1 Interrupteur pour mise en marche/arrêt et réglage de la vitesse
2 Bouton de blocage de l'interrupteur
3 Molette de réglage de la vitesse maximum
4 Commutateur pour inverser le sens de rotation
5 Commutateur pour selectionner la fonction de percage
6 Poignée auxiliaire

SECURITE

ATTENTION! Lisez toutes les instructions. Le nonrespect des instructions indiquées ci-après peut entraîner un choc électrique, un incendie et/ou de graves blessures sur les personnes.

• Munissez-vous de casques anti-bruit en utilisant des perceuses à percussion (l'exposition au bruit peut entraîner la perte d'audition)
• Utilisez les poignées auxiliaires livrées avec l'outil (la perte de contrôle peut entraîner des blessures)
• Faites attention aux vis, clous ou autres éléments qui pouraient se trouver dans la pierce à travailler et qui risqueraient d'endommager très fortement votre outil; d'abord les enlever puis travailler
• Gardez toujours le cable éloigné des parties mobiles de votre outil
• Lorsque vous rangez votre outil, le moteur doit'être coupé et les pieces mobiles complètement arrêtées
• Utilisé un cable de prolongement complètement déroulé et de bonne qualité d'une capacité de 16 A
• En cas d'anomalie électrique ou mécanique, coupez immédiatement l'outil et débranchez la prise
• SBM Group ne peut se porter garant du bon fonctionnement de cet outil que s'il a eté utilisé avec les accessoires d'origine
• La vitesse admissible des accessoires utilisées doit être au moins aussi élevé que la vitesse à vide maximal de l'outil
• Cet outil ne doit pas etre utiliser par des personnes en dessous de 16 ans
• Veillez à ne pas percer ni visser dans des endroits où vous risqueriez de toucher des fi Is electriques
• Si le cable est endommagé ou rompu pendant le travail, ne pas y touchez, mais immédiatement débranchez la prise

• N'utilisez jamais d'outil avec un cable endommage; faites-le remplacer par un technicien qualifié

• Toujours contrôle si la tension sector correspond à la tension indiquée sur la plaquette signalétique de l'outil (les outils conçus pour une tension de 230V ou 240V peuvent également être branchés sur 220V)

• En cas de blocage de la mèche (générant une contre réaction violente et dangereuse), éteignez immédiatement l'outil
  Assurez-vous des forces en jeu consécutives au blocage (specialement durant le perçage des métaux); toutes tenez l'outil SBM Groupement dans les deux mains et adoptez une position de travail stable et sure
• Toujours débranchez l'outil avec tout réglage ou changement d'accessoire
• Prise en mains et guidage de l'outil
• tenez les aérations dégagées
• ne pas appuyez trop fortement sur l'outil; laissez l'outil travailler pour vous

La machine est doublement isolée conformément a la norme EN60745; un fi I de mise à la terre n'est pas donc pas nécessaire.

ENTRETIEN

Assurez-vous que la machine n'est pas sous tension si vous allez proceder à des travaux d'entretien dans son système mécanique.

Nettoyez régulierement le carter au moyen d'un chiffon doux, de préférence à Tissue de chaque utilisation. Veillez à ce que les fentes d'airation soient indemnes de poussière et de saletés.

En présence de saleté tenace, employez un chiffon doux humecté d'eau savonneuse. Proscrivez l'emploi de solvants comme l'essence, l'alcool, l'ammoniaque etc. car ces substances attaquent les pieces en plastique. Cette machine ne nécessite pas de graissage supplémentaire.

En cas de panne survenue par exemple à la suite de l'usure d'une pièce, contactez votre distributeur SBM Group local.

ENVIRONMENT

Pour éviter les dommages liés au transport, la machine est livré dans un emballage robuste. L'emballage est autant que possible constitué de matériel recyclable. Veuillez par conséquent destiner cet emballage au recyclage.

Si vous allez changer de machines, apportez les machin-nes usages à votre distributeur SBM Group local qui se chargerà de les traiter de la manière la plus écologique possible.

ES Espanol Taladro percucutor

INTRODUCCION

Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants: GS: EN60745-1:2009, EN60745-2-1:2003/A12:2009; EMC: EN55014-1:2006, EN55014-2/A1:2001, EN61000-3-2:2006, EN61000-3-3/A2:2005, conforme aux réglementations 2006/95/CE, 2004/108/CE, 2006/42/CE.

BRUIT/VIBRATION Mesuré selon EN60745 le niveau de la pression sonore de cet outil est 93,6 dB(A) et le niveau de la puissance sonore 104,6 dB(A) (déviation standard: 3 dB), et la vibration 7,568 m/s² (methode main-bras).

Tout apparéil électriche usé est une matière recyclable et ne fait pas pas partie des ordures menagères! Nous vous demandons de bien pouvoir nous soutenir en contribuant activement au menagement des ressources et à la protection de l'environnement en déposant cet apparéil dans sites de collecte(si existants).
