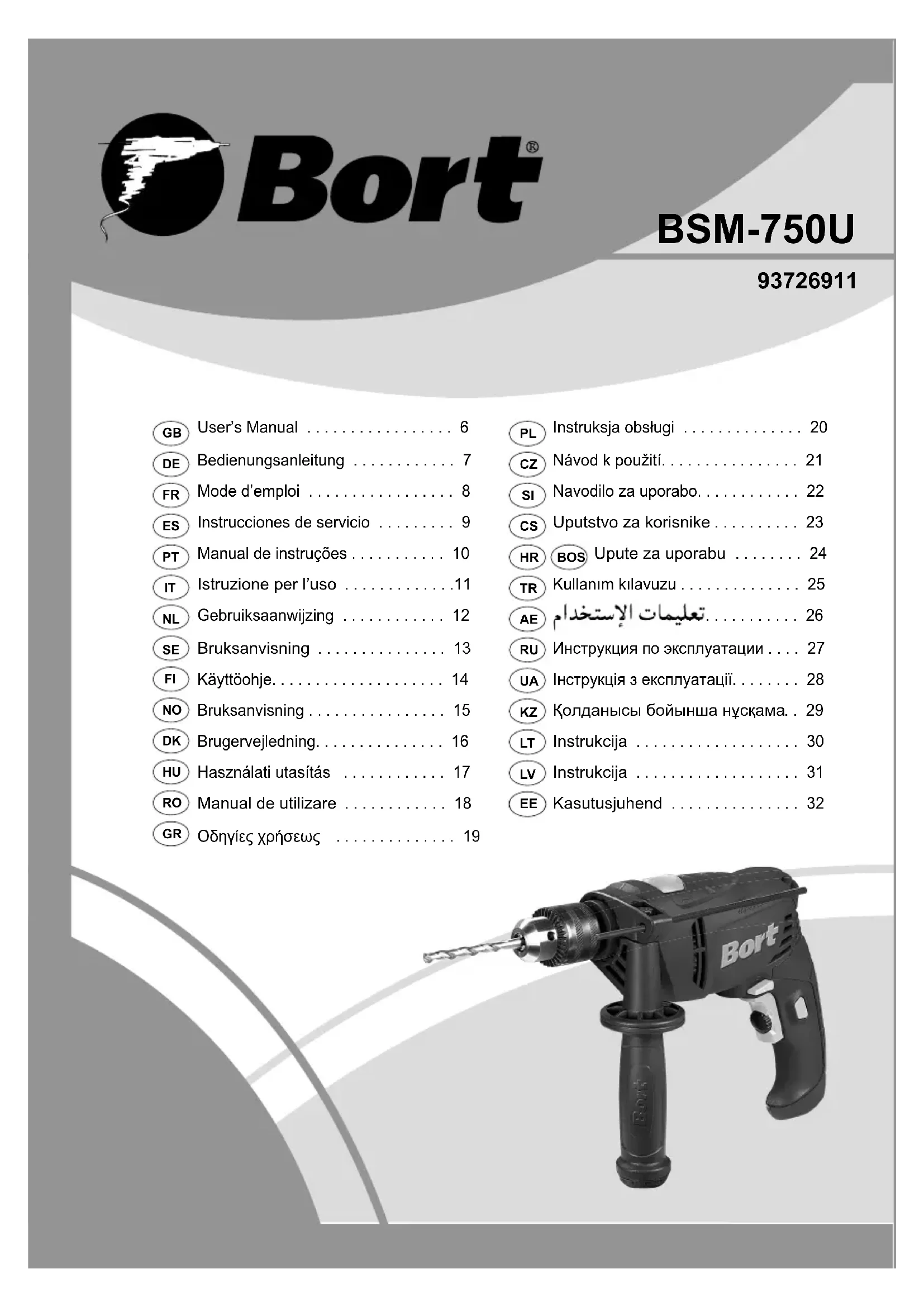

BSM750U - Perceuse Bort - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Perceuse à percussion
Marque	Bort
Modèle	BSM750U
Puissance nominale	750 W
Tension d'alimentation	230 V / 240 V, 50 Hz
Vitesse à vide (min⁻¹)	0 - 3000 tr/min (variable)
Fréquence de percussion (coups/min)	0 - 48000 coups/min
Capacité de perçage acier	13 mm
Capacité de perçage bois	40 mm
Capacité de perçage béton	16 mm
Type de mandrin	Mandrin à serrage rapide
Sens de rotation	Droite et gauche (inverseur)
Fonction percussion	Oui, sélectionnable
Niveau de pression sonore	93,6 dB(A)
Niveau de puissance sonore	104,6 dB(A)
Niveau de vibrations (main-bras)	7,568 m/s²
Poids	2,5 kg
Double isolation	Oui (classe II)
Poignée auxiliaire	Oui, incluse
Longueur du câble d'alimentation	2 m
Dimensions (L x l x h)	300 x 200 x 80 mm
Entretien	Nettoyer avec un chiffon doux, éviter les solvants
Réparabilité	Contacter votre distributeur SBM Group local

FOIRE AUX QUESTIONS - BSM750U Bort

Comment changer le foret sur la perceuse Bort BSM750U ?

Pour changer le foret, assurez-vous que l'outil est débranché. Ouvrez le mandrin en tournant la bague dans le sens inverse des aiguilles d'une montre. Insérez le nouveau foret et serrez fermement en tournant dans le sens horaire. Utilisez la clé de mandrin si nécessaire. Attention à ne pas trop serrer.

Comment activer la fonction percussion ?

Utilisez le commutateur pour sélectionner la fonction de perçage (repère 5 sur la notice). Positionnez-le sur le symbole marteau pour activer la percussion. Pour un perçage normal sans percussion, placez-le sur le symbole foret.

Que faire si la perceuse se bloque pendant le perçage ?

En cas de blocage, coupez immédiatement l'outil en relâchant l'interrupteur. Débranchez la prise. Utilisez une pince pour dégager la mèche si nécessaire. Assurez-vous de tenir fermement l'outil à deux mains pour éviter les contrecoups.

Comment régler la vitesse de rotation ?

La vitesse est variable : appuyez plus ou moins sur l'interrupteur pour ajuster la vitesse. Vous pouvez également utiliser la molette de réglage de la vitesse maximum (repère 3) pour limiter la vitesse maximale.

Puis utiliser la perceuse pour visser ?

Oui, la perceuse BSM750U convient au vissage et au filetage. Pour visser, désactivez la percussion et utilisez une vitesse lente. Réglez le sens de rotation sur 'droite' pour visser et sur 'gauche' pour dévisser.

Quelle est la tension d'alimentation requise ?

La perceuse fonctionne sur une tension secteur de 230 V ou 240 V, 50 Hz. Vérifiez que votre prise correspond. Elle peut également être branchée sur 220 V sans problème.

Comment entretenir la perceuse ?

Nettoyez régulièrement le carter avec un chiffon doux, de préférence après chaque utilisation. Veillez à ce que les fentes d'aération soient exemptes de poussière. N'utilisez pas de solvants comme l'essence ou l'alcool. L'outil ne nécessite pas de graissage supplémentaire.

La perceuse est-elle doublement isolée ?

Oui, elle est doublement isolée conformément à la norme EN60745, ce qui signifie qu'aucun fil de mise à la terre n'est nécessaire. Vous pouvez l'utiliser en toute sécurité sur des prises sans terre.

Quels accessoires sont compatibles ?

Utilisez uniquement des accessoires d'origine ou recommandés par SBM Group. La vitesse admissible des accessoires doit être au moins égale à la vitesse à vide maximale de l'outil (3000 tr/min). Des forets à percussion, mèches à bois et embouts de vissage standard conviennent.

Où puis-je trouver des pièces de rechange ?

Pour toute pièce de rechange ou réparation, contactez votre distributeur SBM Group local. N'essayez pas de réparer vous-même l'outil, car cela pourrait annuler la garantie et présenter un danger.

MODE D'EMPLOI BSM750U Bort

Perceuse à percussion

INTRODUCTION

L'outil est conçu pour les travaux de perçage en frappe dans la brique, le béton et dans la pierre naturelle ainsi que le perçage dans le bois, le métal, la céramique et les matières plastiques; les outils avec réglage électronique de la vitesse et rotation à droite/à gauche sont également appropriés pour le vissage et le fi letage

SPECIFICATIONS TECHNIQUES 1

ELEMENTS DE L'OUTIL 2

1 Interrupteur pour mise en marche/arrêt et réglage de la vitesse
2 Bouton de blocage de l'interrupteur
3 Molette de réglage de la vitesse maximum
4 Commutateur pour inverser le sens de rotation
5 Commutateur pour sélectionner la fonction de perçage
6 Poignée auxiliaire

SECURITE

ATTENTION! Lisez toutes les instructions. Le nonrespect des instructions indiquées ci-après peut entraîner un choc électrique, un incendie et/ou de graves blessures sur les personnes.

• Munissez-vous de casques anti-bruit en utilisant des perceuses à percussion (l'exposition au bruit peut entraîner la perte d'audition)
• Utilisez les poignées auxiliaires livrées avec l'outil (la perte de contrôle peut entraîner des blessures)
• Faites attention aux vis, clous ou autres éléments qui pourraient se trouver dans la pièce à travailler et qui risqueraient d'endommager très fortement votre outil; d'abord les enlever puis travailler
• Gardez toujours le câble éloigné des parties mobiles de votre outil
• Lorsque vous rangez votre outil, le moteur doit être coupé et les pièces mobiles complètement arrêtées
• Utilisez un câble de prolongement complètement déroulé et de bonne qualité d'une capacité de 16 A
• En cas d'anomalie électrique ou mécanique, coupez immédiatement l'outil et débranchez la prise
• SBM Group ne peut se porter garant du bon fonctionnement de cet outil que s'il a été utilisé avec les accessoires d'origine
• La vitesse admissible des accessoires utilisées doit être au moins aussi élevée que la vitesse à vide maximale de l'outil
• Cet outil ne doit pas être utilisé par des personnes en dessous de 16 ans
• Veillez à ne pas percer ni visser dans des endroits où vous risqueriez de toucher des fi ls électriques
• Si le câble est endommagé ou rompu pendant le travail, ne pas y touchez, mais immédiatement débranchez la prise

• N'utilisez jamais d'outil avec un câble endommagé; faites-le remplacer par un technicien qualifié

• Toujours contrôlez si la tension secteur correspond à la tension indiquée sur la plaquette signalétique de l'outil (les outils conçus pour une tension de 230V ou 240V peuvent également être branchés sur 220V)

• En cas de blocage de la mèche (générant une contreréaction violente et dangereuse), éteignez immédiatement l'outil
• Assurez-vous des forces en jeu consécutives au blocage (spécialement durant le perçage des métaux); toujours tenez l'outil SBM Groupement dans les deux mains et adoptez une position de travail stable et sûre
• Toujours débranchez l'outil avec tout réglage ou changement d'accessoire
• Prise en mains et guidage de l'outil
• tenez les aérations dégagées
• ne pas appuyez trop fortement sur l'outil; laissez l'outil travailler pour vous

La machine est doublement isolée conformément a la norme EN60745; un fi I de mise à la terre n'est pas donc pas nécessaire.

ENTRETIEN

Assurez-vous que la machine n'est pas sous tension si vous allez procéder à des travaux d'entretien dans son système mécanique.

Nettoyez régulièrement le carter au moyen d'un chiffon doux, de préférence a Tissue de chaque utilisation. Veillez à ce que les fentes d'aération soient indemnes de poussière et de saletés.

En présence de saleté tenace, employez un chiffon doux humecté d'eau savonneuse. Proscrivez l'emploi de solvants comme l'essence, l'alcool, l'ammoniaque etc. car ces substances attaquent les pièces en plastique. Cette machine ne nécessite pas de graissage supplémentaire.

En cas de panne survenue par exemple à la suite de l'usure d'une pièce, contactez votre distributeur SBM Group local.

ENVIRONNEMENT

Pour éviter les dommages liés au transport, la machine est livré dans un emballage robuste. L'emballage est autant que possible constitué de matériau recyclable. Veuillez par conséquent destiner cet emballage au recyclage.

Si vous allez changer de machines, apportez les machines usagées à votre distributeur SBM Group local qui se chargera de les traiter de la manière la plus écologique possible.

ES Español

Taladro percutor

INTRODUCCIÓN

Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants: GS: EN60745-1:2009, EN60745-2-1:2003/A12:2009; EMC: EN55014-1:2006, EN55014-2/A1:2001, EN61000-3-2:2006, EN61000-3-3/A2:2005, conforme aux réglementations 2006/95/CE,2004/108/CE,2006/42/CE.

BRUIT/VIBRATION Mesuré selon EN60745 le niveau de la pression sonore de cet outil est 93,6 dB(A) et le niveau de la puissance sonore 104,6 dB(A) (déviation standard: 3 dB), et la vibration 7,568 m/s² (méthode main-bras).

Tout appareil électrique usé est une matière recyclable et ne fait pas pas partie des ordures ménagères! Nous vous demandons de bien vouloir nous soutenir en contribuant activement au ménagement des ressources et à la protection de l'environnement en déposant cet appareil dans sites de collecte(si existants).
