MODE D'EMPLOI IBUS 2.0 FOCAL

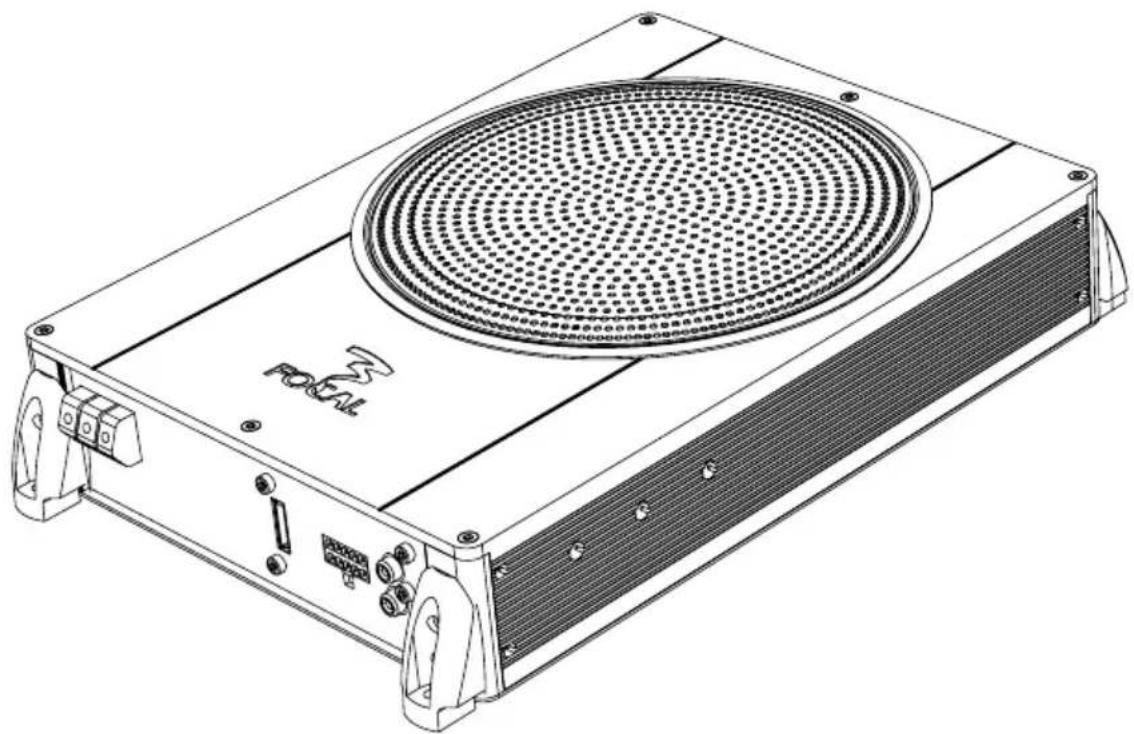

Remote control Photo legend page 12Nous vous remercions d’avoir choisi nos produits et de partager avec nous notre philosophie "the Spirit of Sound". Afin d’exploiter toutes les performances de ce caisson plat amplifié, nous vous conseillons de lire ce livret, puis de le conserver avec précaution pour pouvoir vous y référer ultérieurement. Tout problème dû au non-respect des règles d’utilisation peut entraîner l’invalidation de la garantie. Avertissement L’écoute prolongée à fort niveau au-delà de 110 dB peut détériorer durablement l’audition. Des écoutes même brèves à plus de 130 dB peuvent provoquer des lésions auditives irrémédiables. Pour validation de la garantie Focal, merci de nous retourner la garantie jointe dans les 10 jours. Dans un but d'évolution, Focal-JMlab se réserve le droit de modifier les spécifications techniques de ses produits sans préavis. Images non contractuelles. INTÉGRATION IBUS 2.1 - CAISSON SUBWOOFER + AMPLI 2 CANAUX Manuel d'utilisation Focal-JMlab

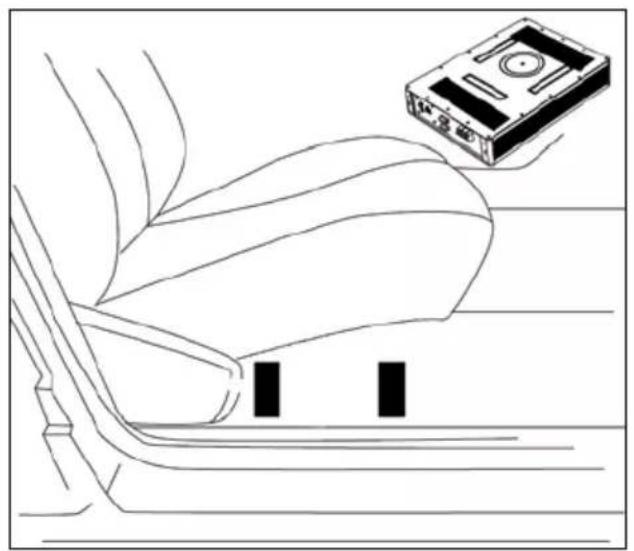

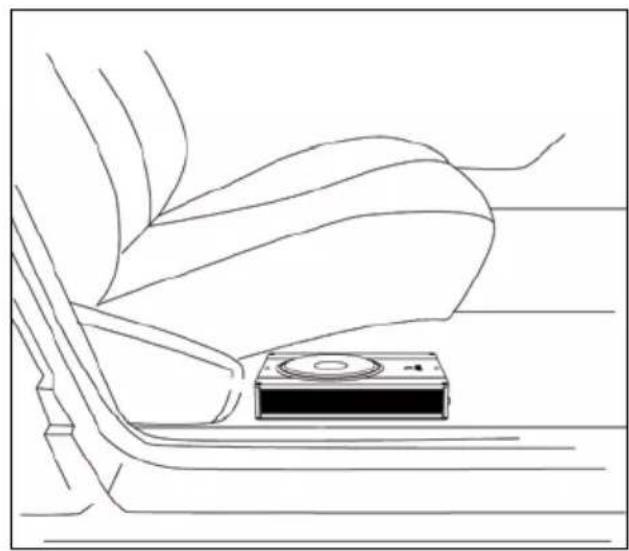

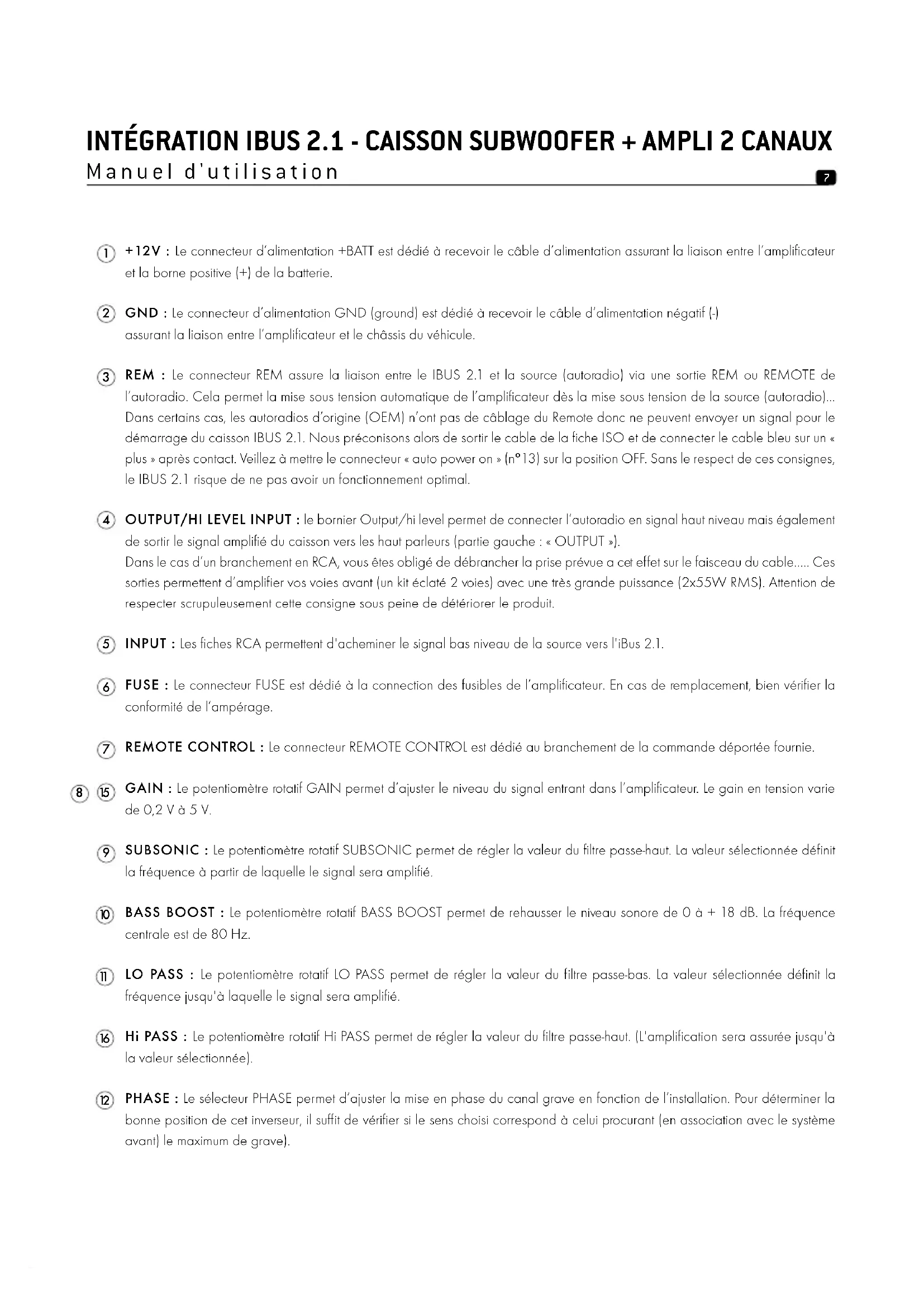

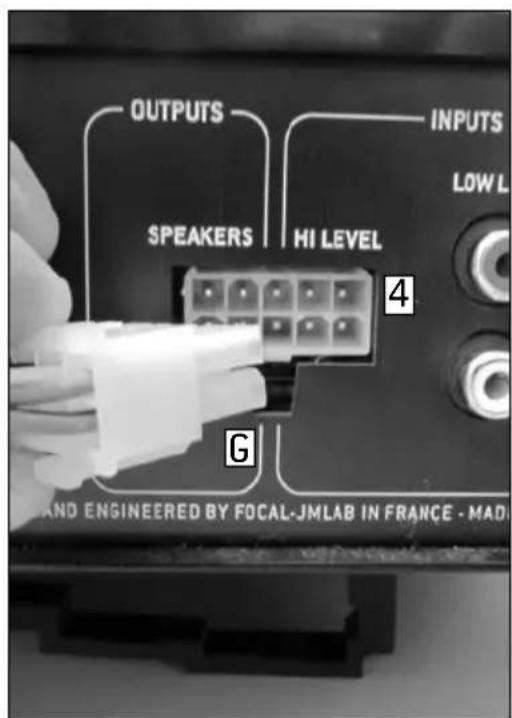

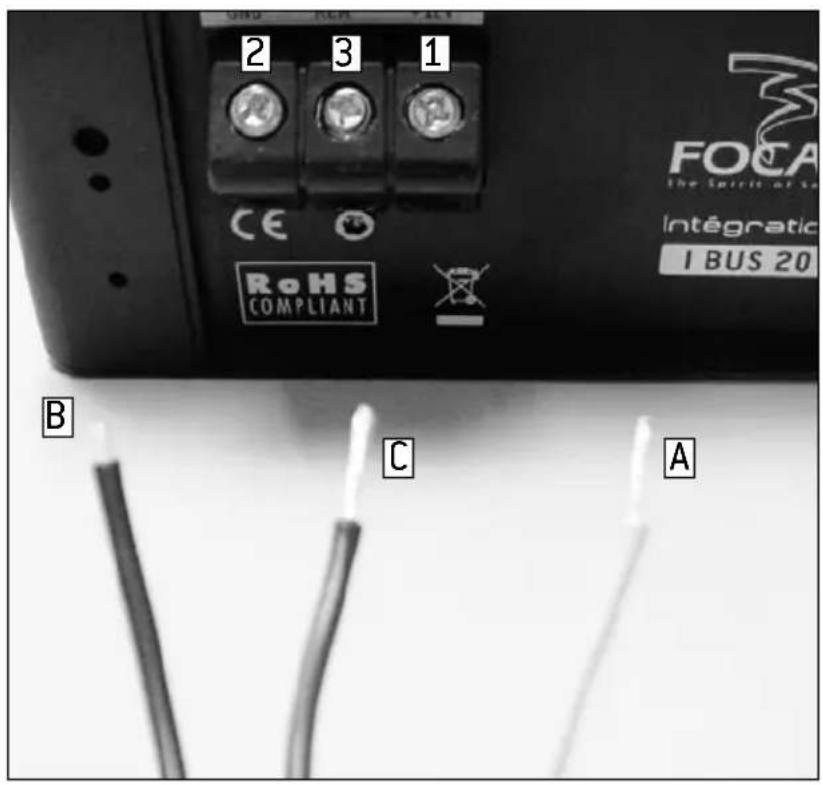

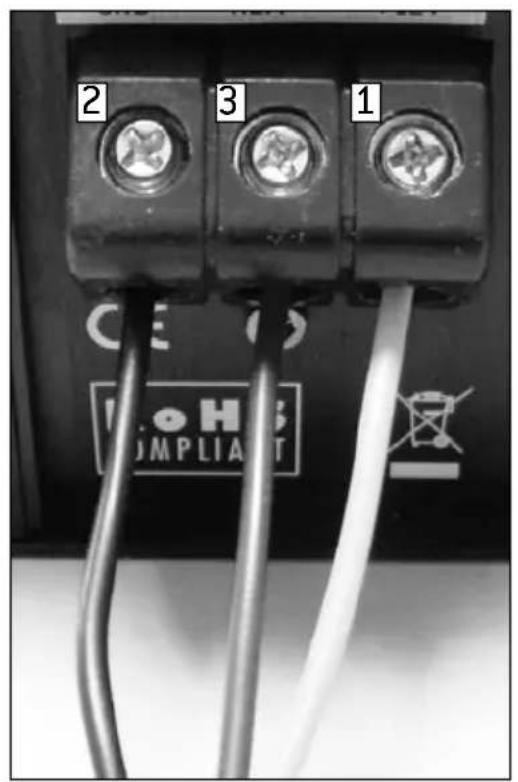

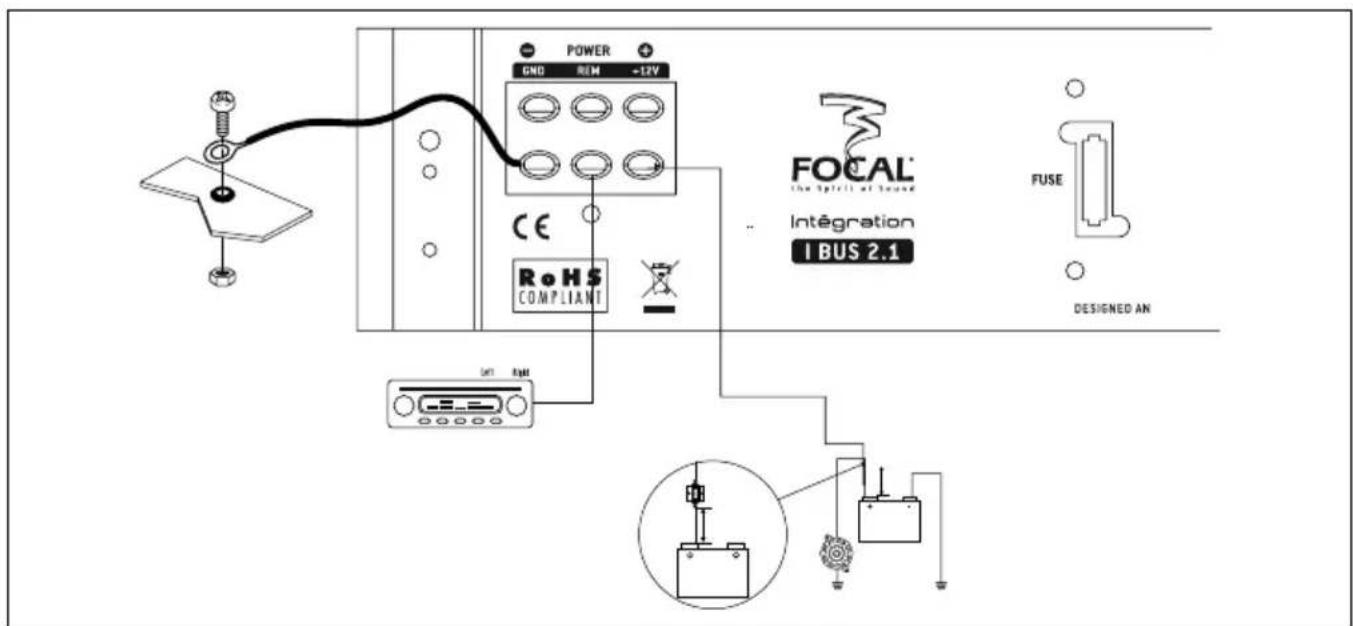

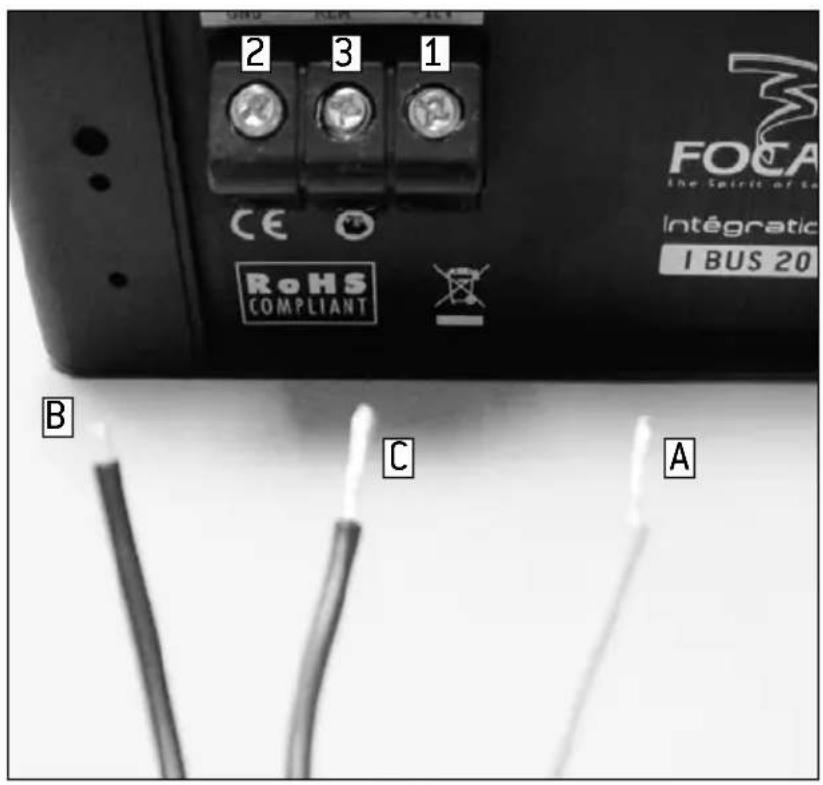

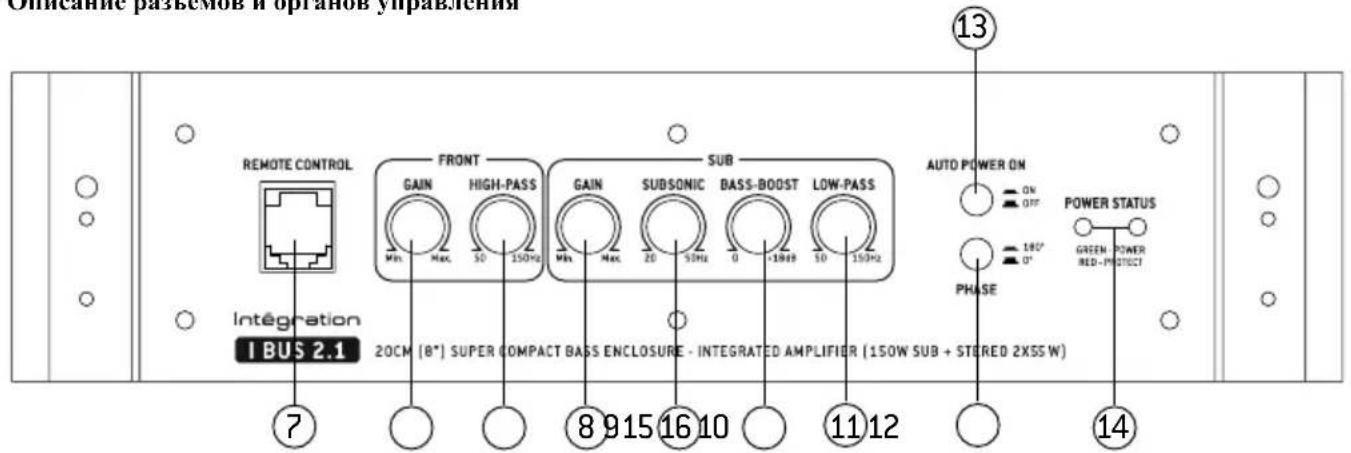

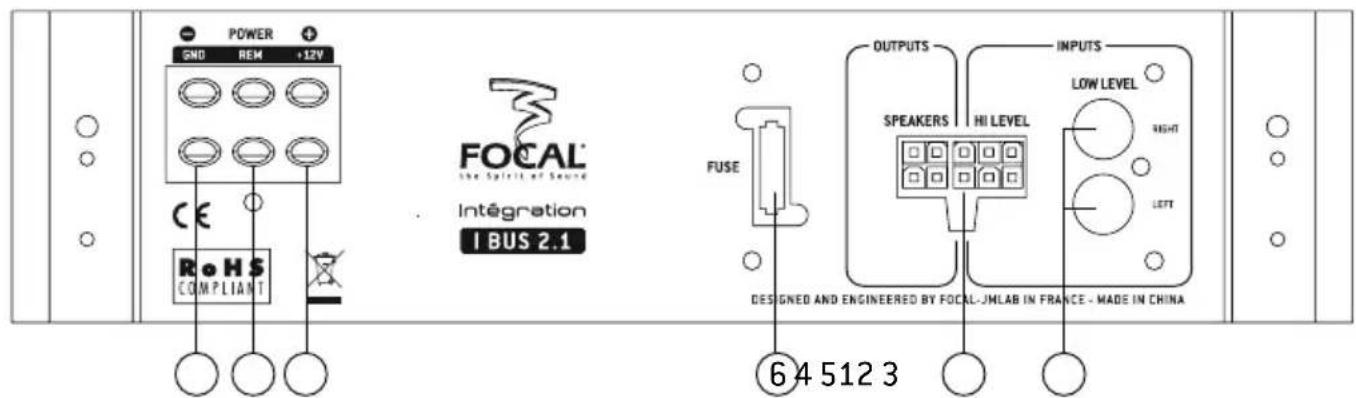

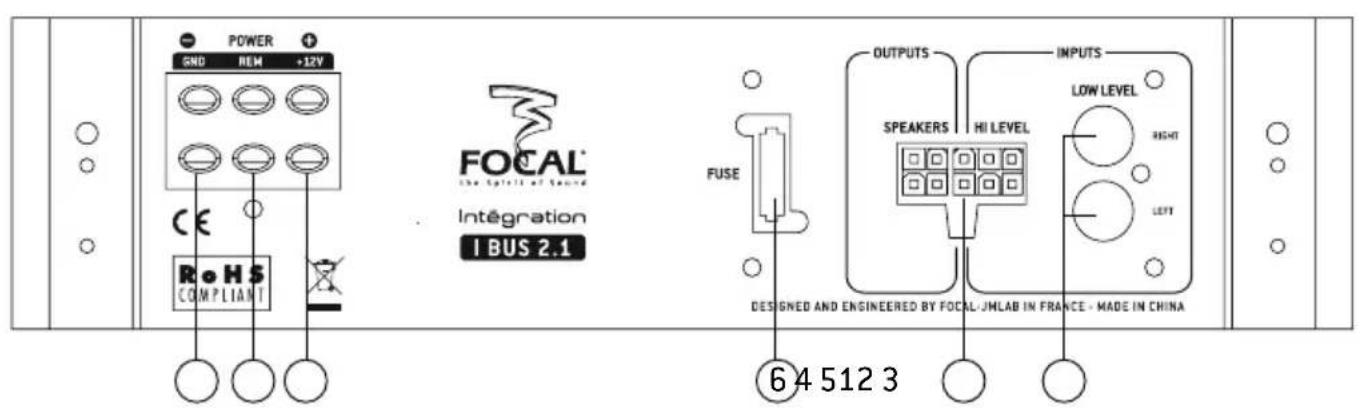

INTÉGRATION IBUS 2.1 - CAISSON SUBWOOFER + AMPLI 2 CANAUX Manuel d'utilisation 6+12V : Le connecteur d’alimentation +BATT est dédié à recevoir le câble d’alimentation assurant la liaison entre l’amplificateur et la borne positive (+) de la batterie. GND : Le connecteur d’alimentation GND (ground) est dédié à recevoir le câble d’alimentation négatif (-) assurant la liaison entre l’amplificateur et le châssis du véhicule. REM : Le connecteur REM assure la liaison entre le IBUS 2.1 et la source (autoradio) via une sortie REM ou REMOTE de l’autoradio. Cela permet la mise sous tension automatique de l’amplificateur dès la mise sous tension de la source (autoradio)... Dans certains cas, les autoradios d’origine (OEM) n’ont pas de câblage du Remote donc ne peuvent envoyer un signal pour le démarrage du caisson IBUS 2.1. Nous préconisons alors de sortir le cable de la fiche ISO et de connecter le cable bleu sur un « plus » après contact. Veillez à mettre le connecteur « auto power on » (n°13) sur la position OFF. Sans le respect de ces consignes, le IBUS 2.1 risque de ne pas avoir un fonctionnement optimal. OUTPUT/HI LEVEL INPUT : le bornier Output/hi level permet de connecter l’autoradio en signal haut niveau mais également de sortir le signal amplifié du caisson vers les haut parleurs (partie gauche : « OUTPUT »). Dans le cas d’un branchement en RCA, vous êtes obligé de débrancher la prise prévue a cet effet sur le faisceau du cable….. Ces sorties permettent d’amplifier vos voies avant (un kit éclaté 2 voies) avec une très grande puissance (2x55W RMS). Attention de respecter scrupuleusement cette consigne sous peine de détériorer le produit. INPUT : Les fiches RCA permettent d'acheminer le signal bas niveau de la source vers l'iBus 2.1. FUSE : Le connecteur FUSE est dédié à la connection des fusibles de l’amplificateur. En cas de remplacement, bien vérifier la conformité de l’ampérage. REMOTE CONTROL : Le connecteur REMOTE CONTROL est dédié au branchement de la commande déportée fournie. GAIN : Le potentiomètre rotatif GAIN permet d’ajuster le niveau du signal entrant dans l’amplificateur. Le gain en tension varie de 0,2 V à 5 V. SUBSONIC : Le potentiomètre rotatif SUBSONIC permet de régler la valeur du filtre passe-haut. La valeur sélectionnée définit la fréquence à partir de laquelle le signal sera amplifié. BASS BOOST : Le potentiomètre rotatif BASS BOOST permet de rehausser le niveau sonore de 0 à + 18 dB. La fréquence centrale est de 80 Hz. LO PASS : Le potentiomètre rotatif LO PASS permet de régler la valeur du filtre passe-bas. La valeur sélectionnée définit la fréquence jusqu'à laquelle le signal sera amplifié. Hi PASS : Le potentiomètre rotatif Hi PASS permet de régler la valeur du filtre passe-haut. (L'amplification sera assurée jusqu'à la valeur sélectionnée). PHASE : Le sélecteur PHASE permet d’ajuster la mise en phase du canal grave en fonction de l’installation. Pour déterminer la bonne position de cet inverseur, il suffit de vérifier si le sens choisi correspond à celui procurant (en association avec le système avant) le maximum de grave).

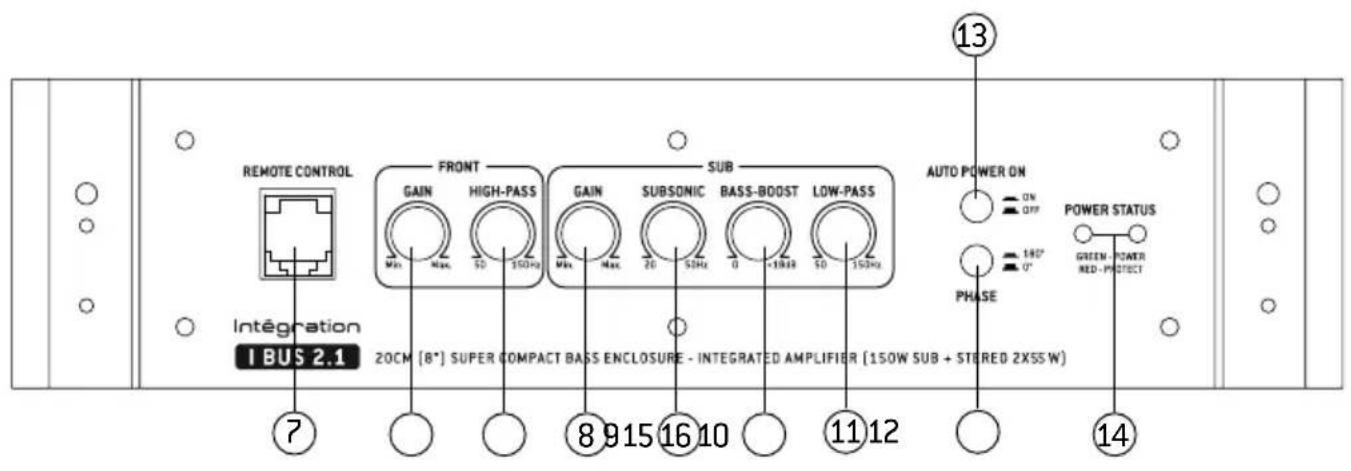

15AUTO POWER : En mode ON, il n'est pas nécessaire de brancher le câble remote si vous utilisez les entrées haut niveau. Ne fonctionne pas avec les entrées RCA. Cependant, nous privilégions la solution du câblage direct du câble remote sur un "plus après contact" (cf n°3). TÉMOIN LUMINEUX : Le témoin lumineux permet de vérifier le bon fonctionnement de l’amplificateur. La couleur verte de la DEL (diode électroluminescente) signifie que l’amplificateur est sous tension et que son fonctionnement est normal. La couleur rouge de la DEL indique que l’amplificateur se trouve en protection suite à un dysfonctionnement quelconque (surchauffe, câblage défectueux, …). INTÉGRATION IBUS 2.1 - CAISSON SUBWOOFER + AMPLI 2 CANAUX Manuel d'utilisation

Conditions de garantie En cas de problème, adressez-vous en premier lieu à votre revendeur Focal. La garantie pour la France sur tout matériel Focal est de 2 ans. En cas de matériel défectueux, celui-ci doit être expédié à vos frais, dans son emballage d’origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplacé en “franco de port”. Dans le cas contraire, un devis de réparation vous sera proposé. La garantie ne couvre pas les dommages résultant d’une mauvaise utilisation ou d’un branchement incorrect (bobines mobiles brûlées par exemple...). En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal de chaque pays, en accord avec les lois en vigueur sur le territoire concerné. Câblage traditionnel :INTÉGRATION IBUS 2.1 - CAISSON SUBWOOFER + AMPLI 2 CANAUX Manuel d'utilisation

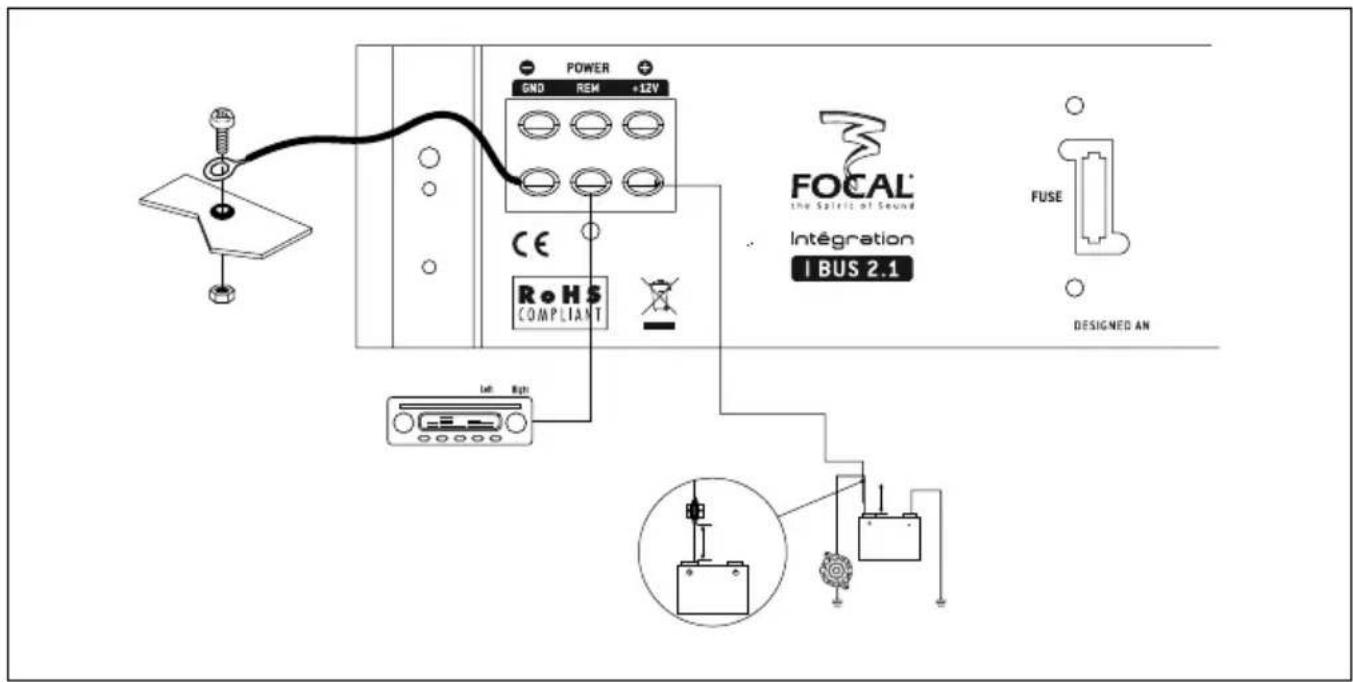

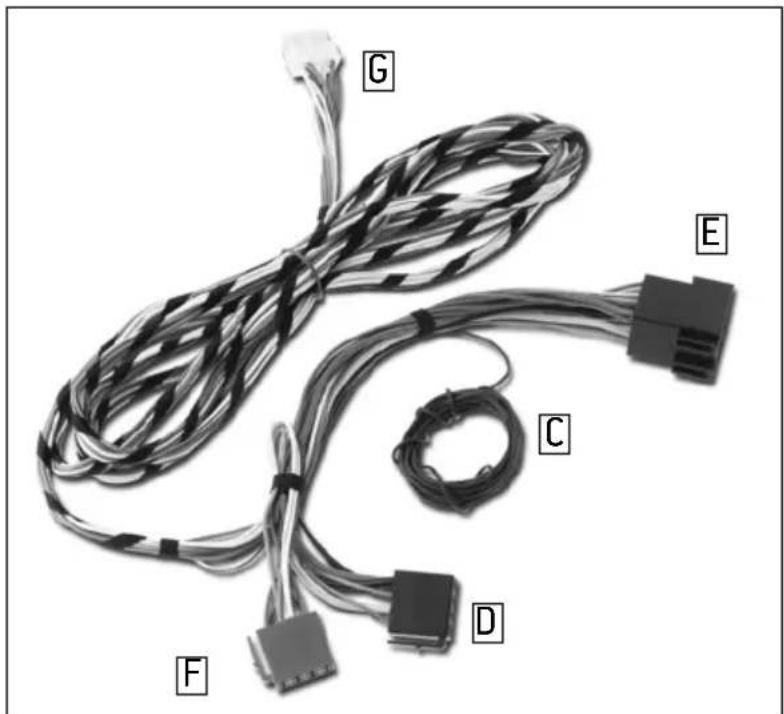

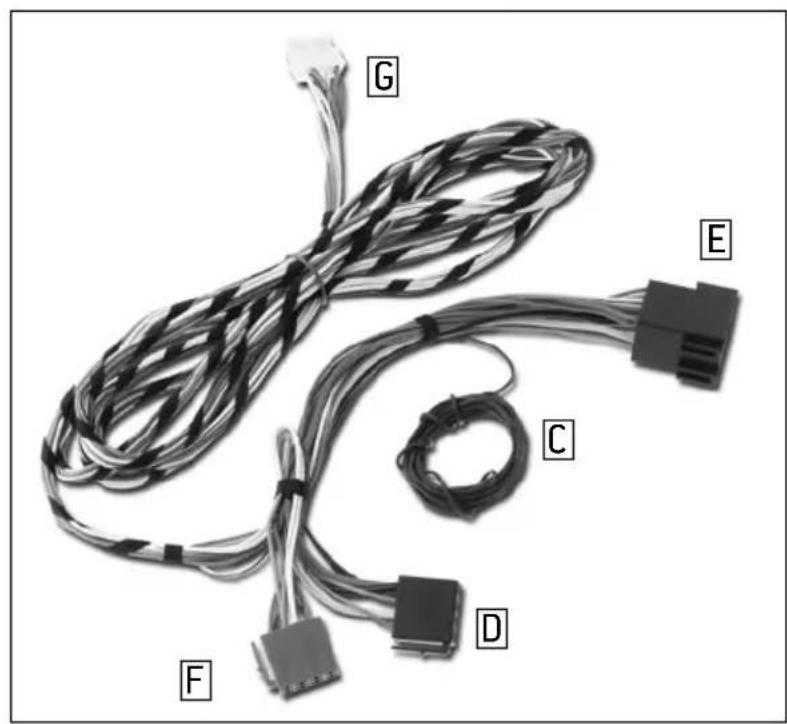

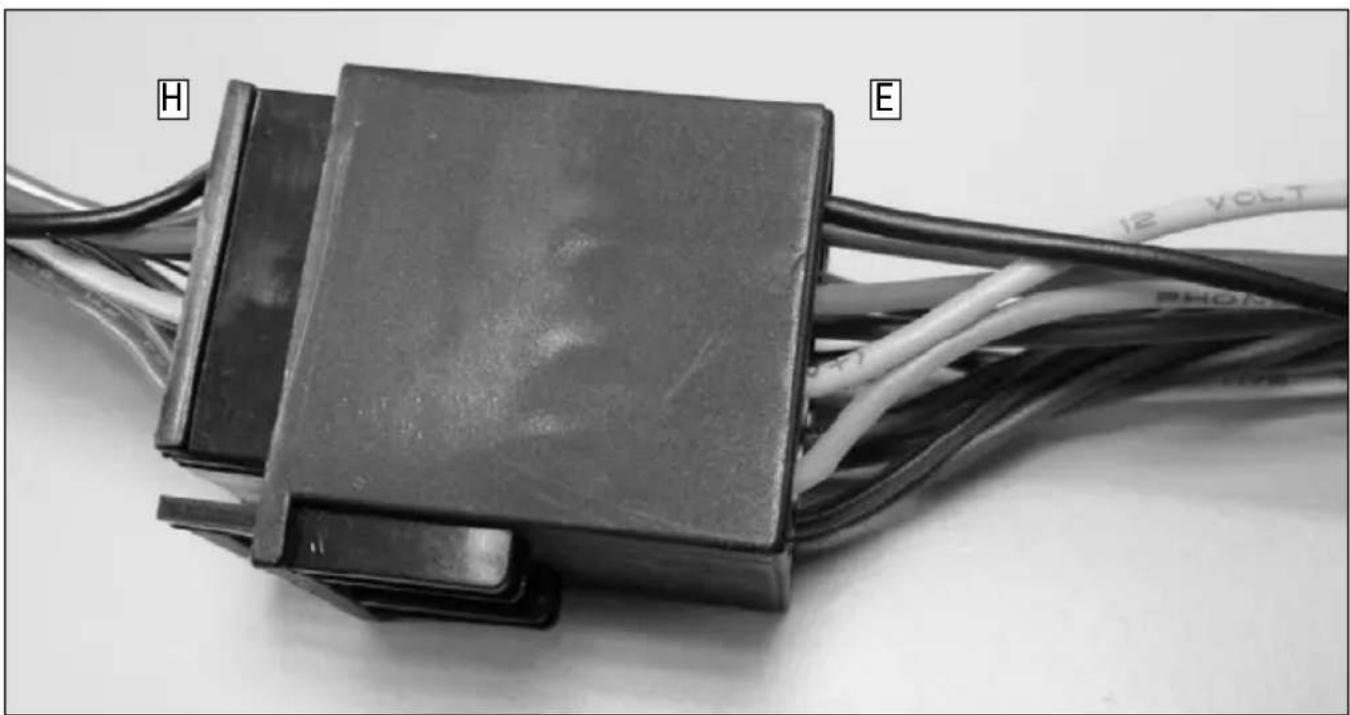

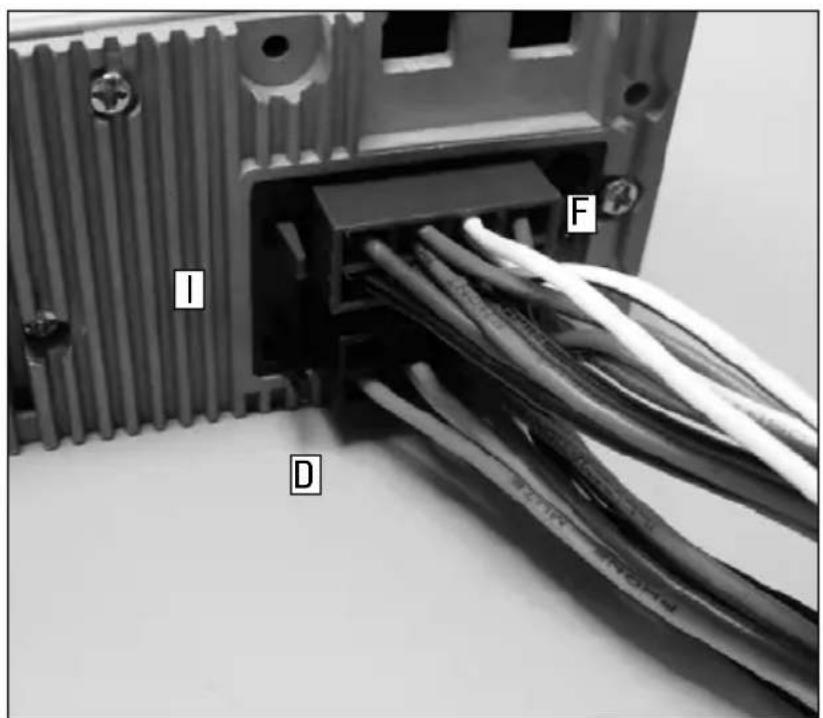

Connecteur haut-parleur

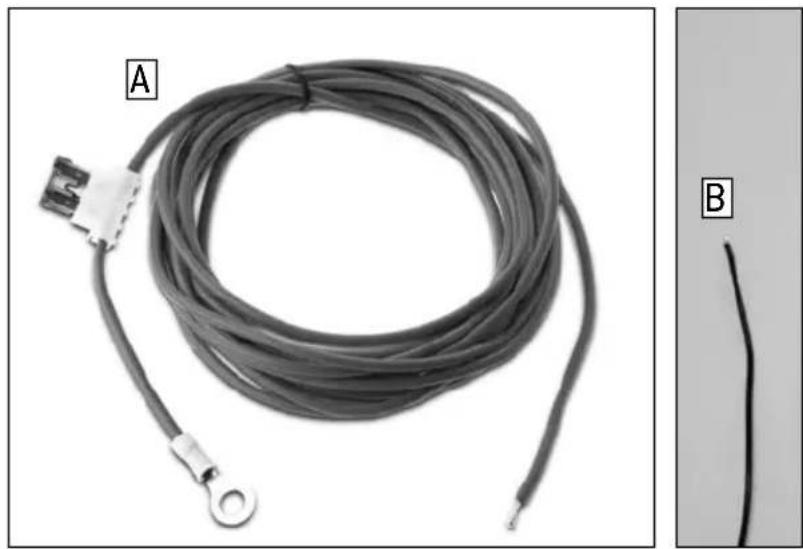

Câble de masse (Noir)

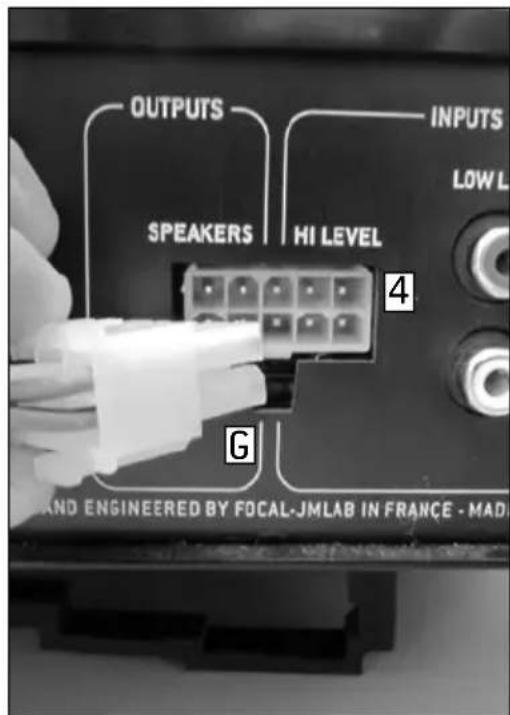

Connecteur haut niveau

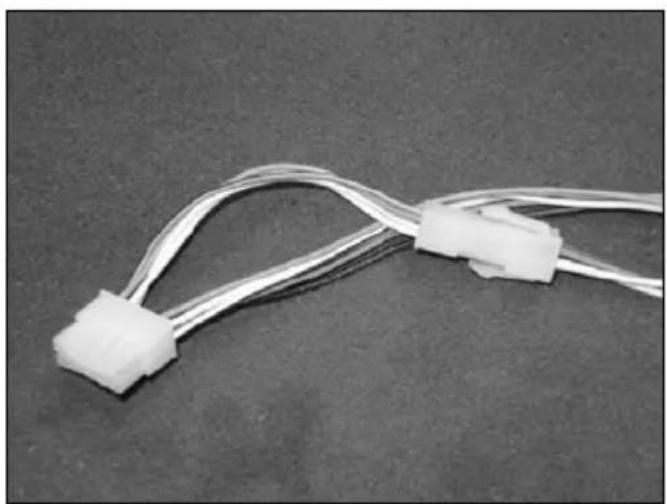

Connecteur alimentation et haut-parleur de la voiture

Connecteur d'alimentation

Connecteurs autoradio

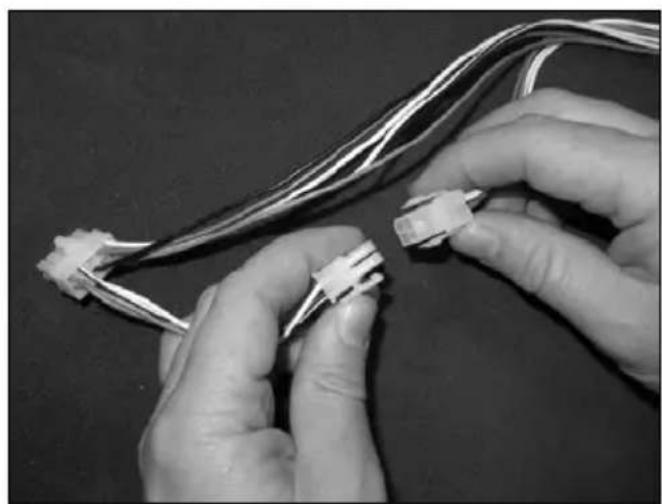

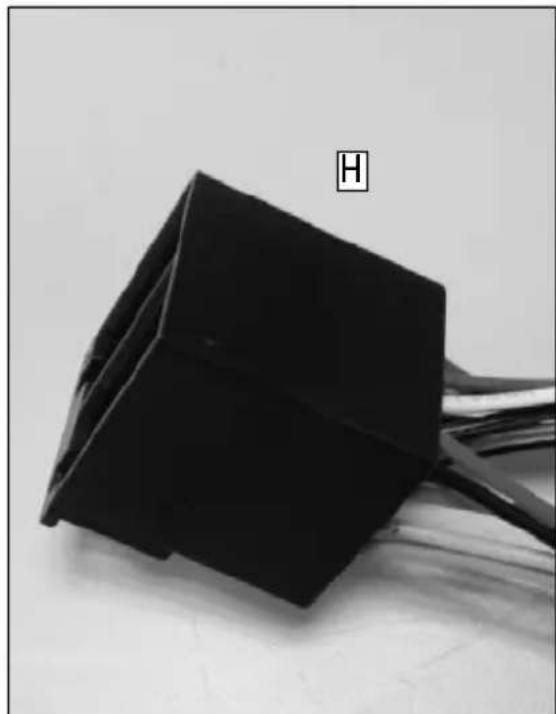

Connecteur d'alimentation et haut-parleurs

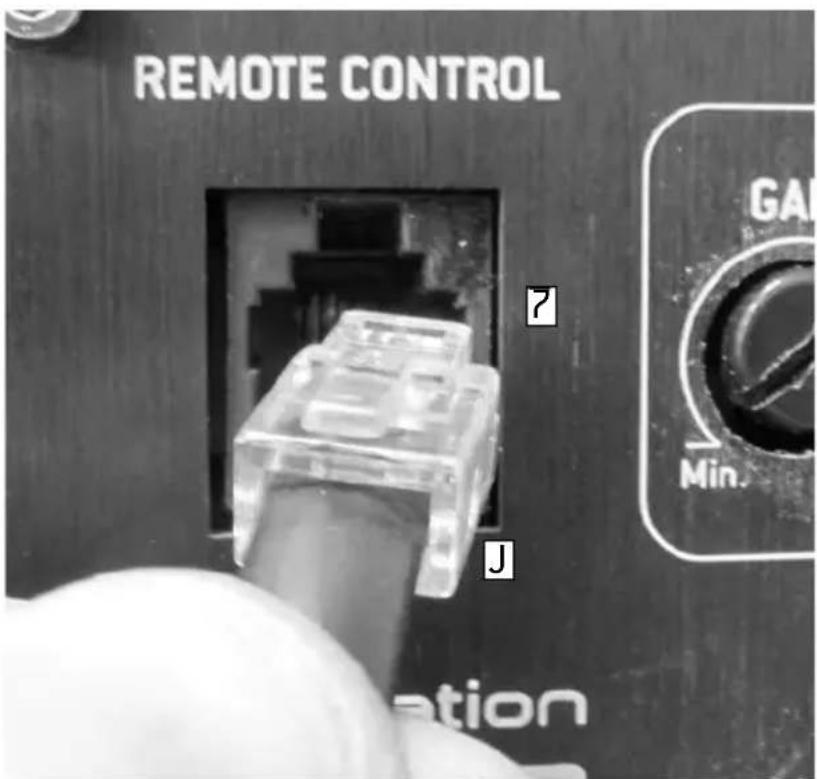

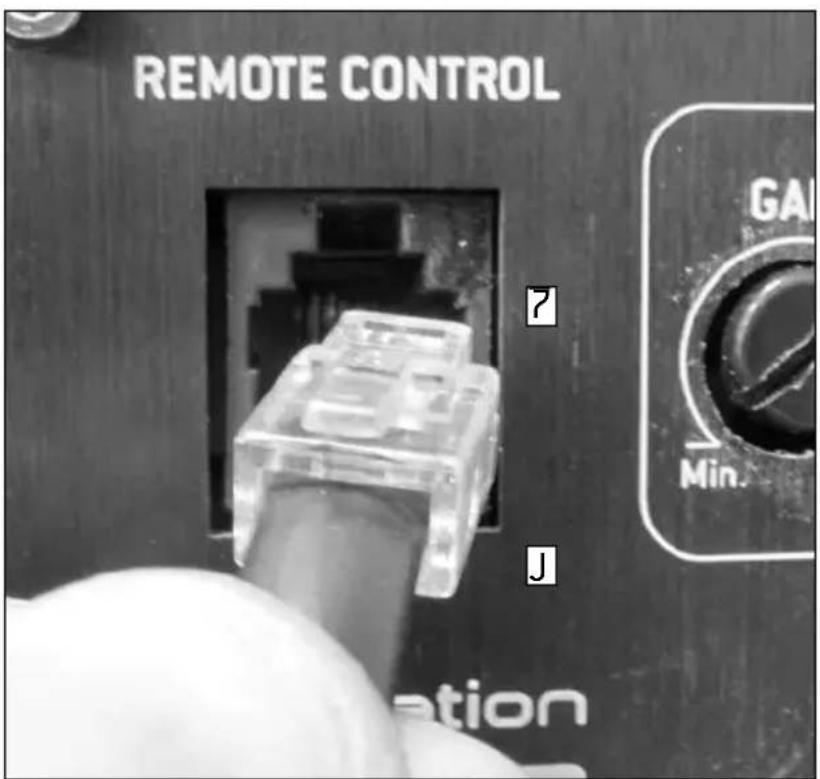

Câble remote contrôle

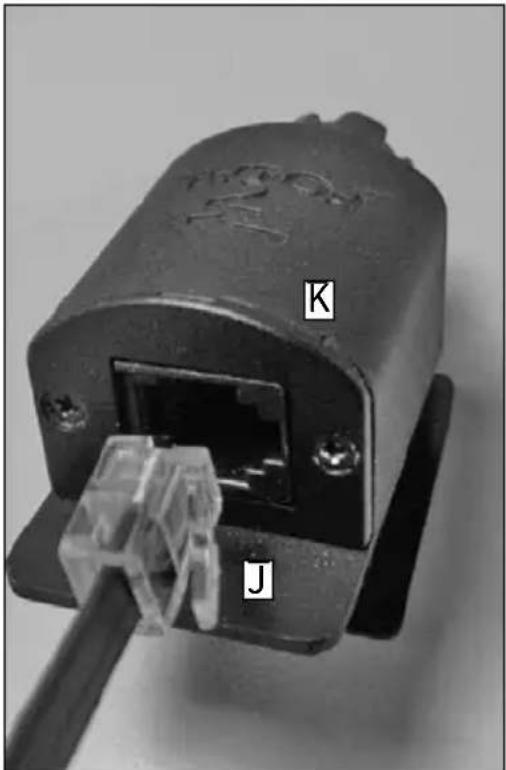

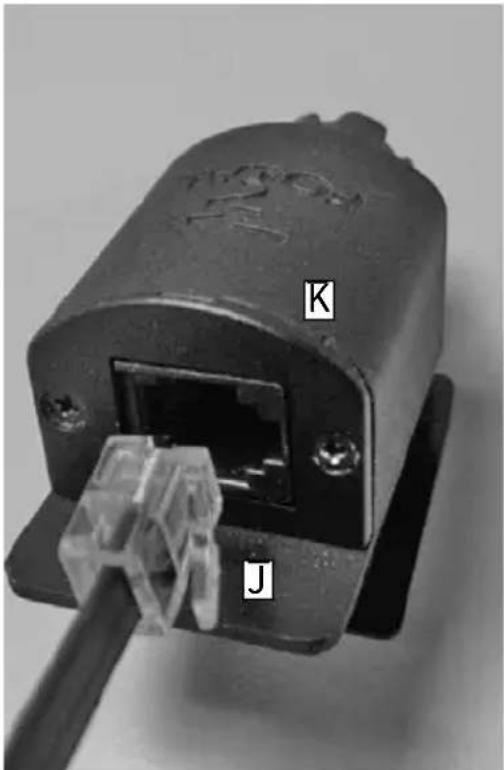

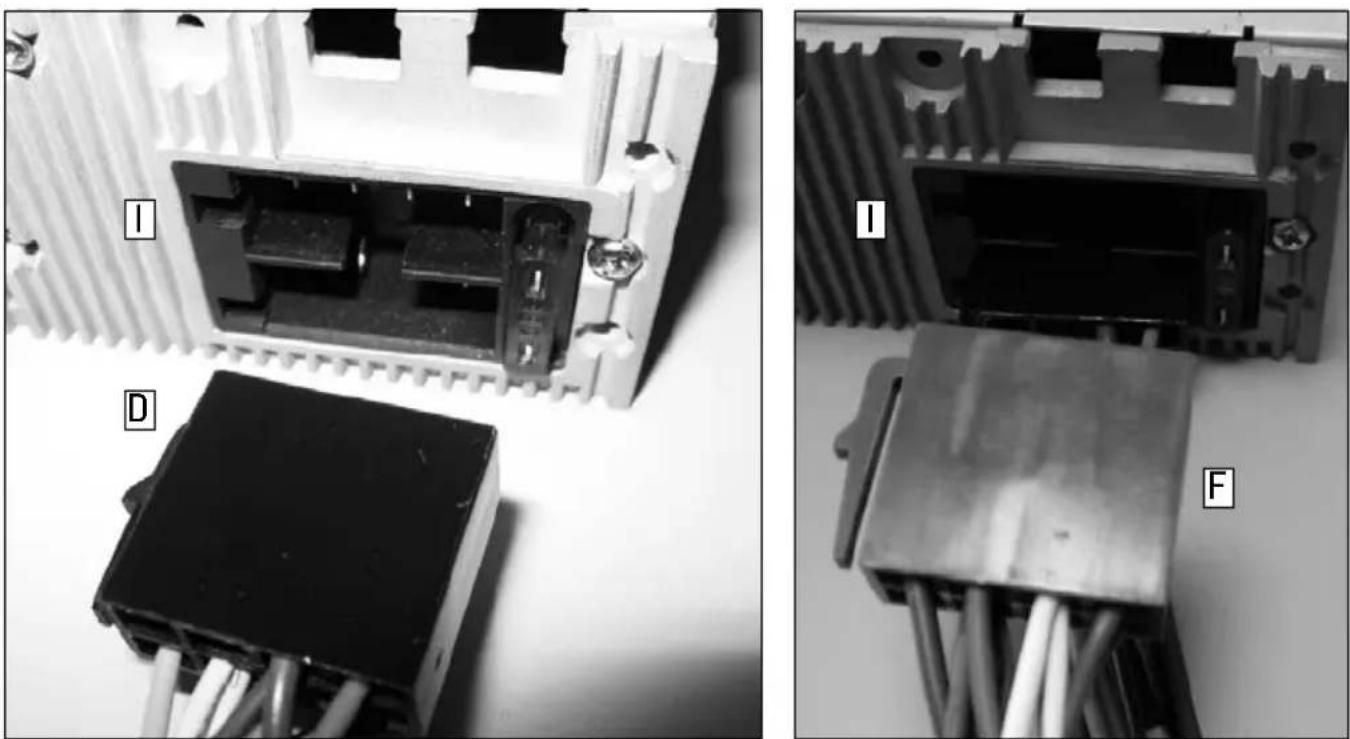

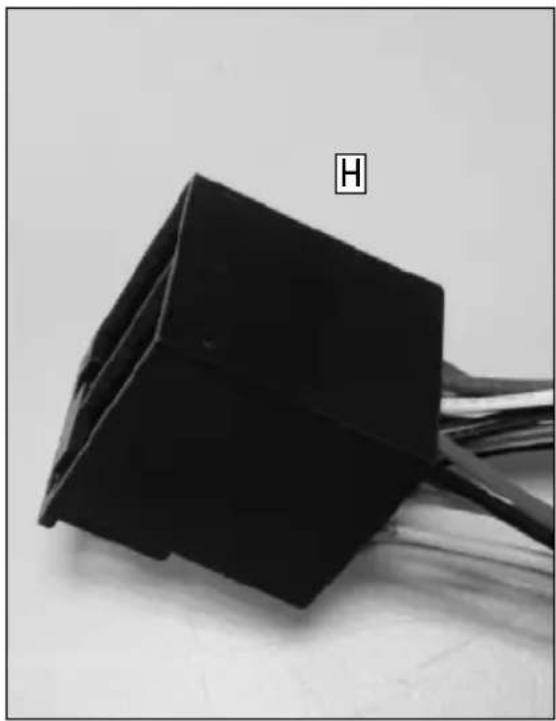

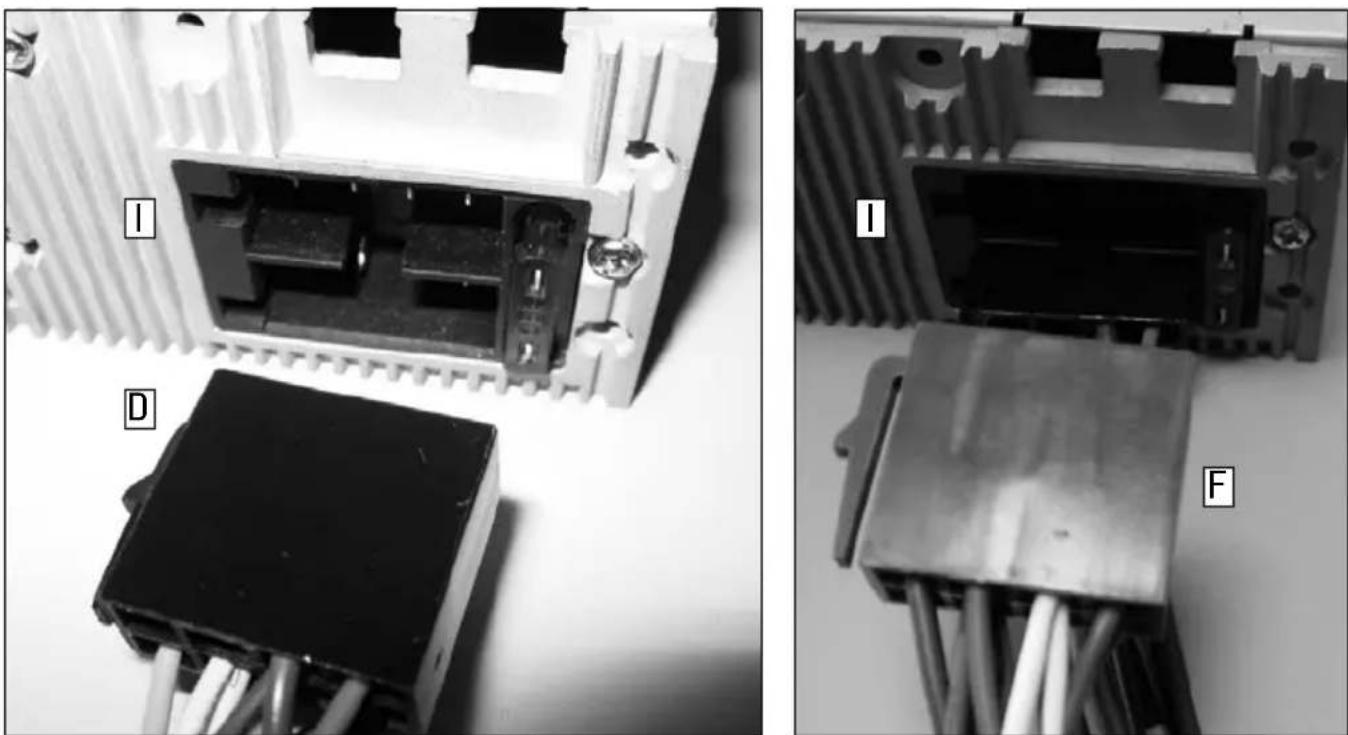

Remote contrôle Si votre autoradio n'est pas équipé d'un connecteur ISO vous devez vous procurez un adaptateur "ISO". Légende photo page 12 InstallationCONNECTION / CONNEXION User manual / Manuel d'utilisation

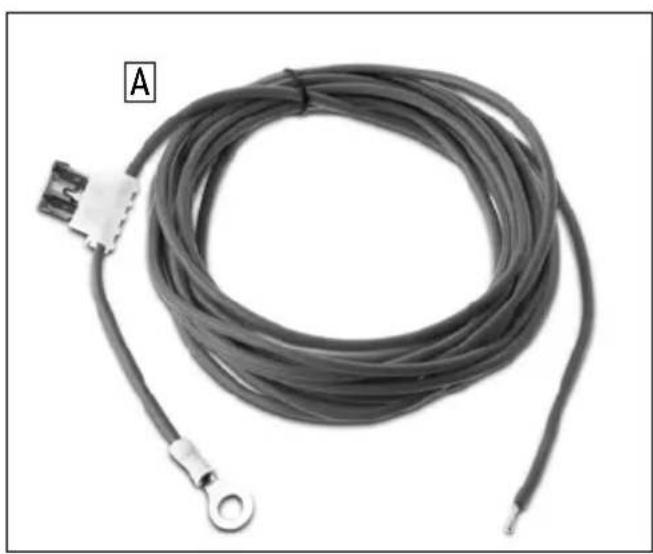

Attention : pour le câblage du iBus 2.1 en RCA, débranchez la prise d'entrée "haut niveau".A

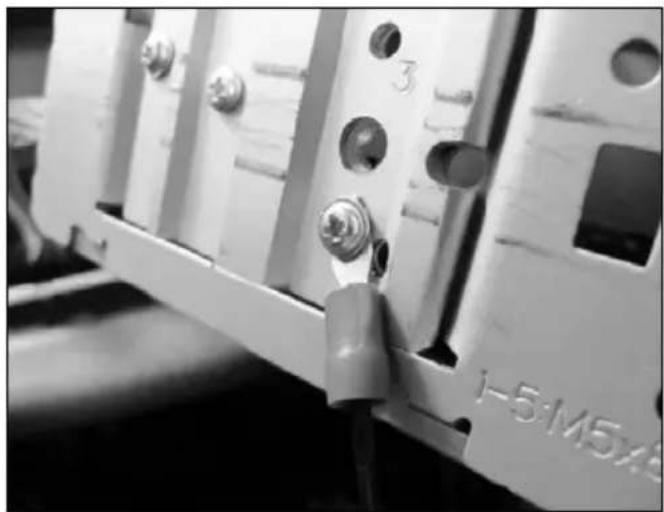

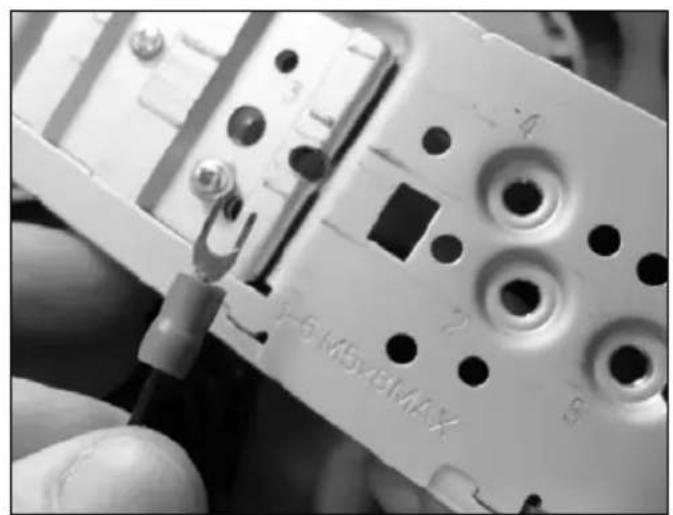

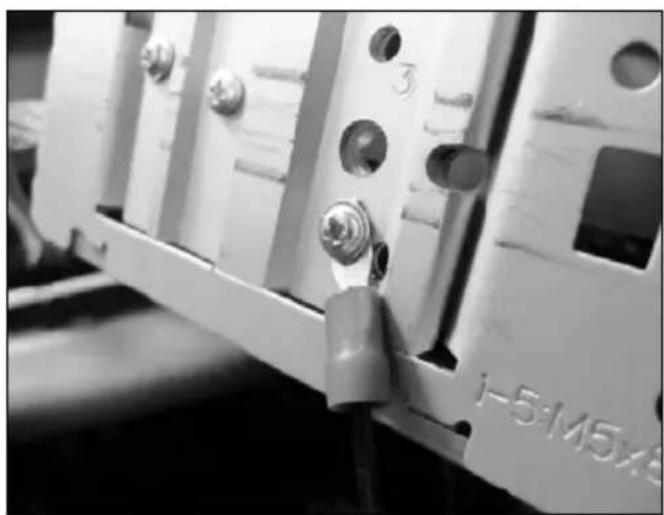

Ground wiring on the source (black wire on beam). Cancel echo effects and parasitic interference. Câblage de la masse sur auto-radio (fil noir sur faisceau). Supprime les effets échos et les bruits parasites. CONNECTION / CONNEXION User manual / Manuel d'utilisation 13CONNECTION / CONNEXION User manual / Manuel d'utilisation
