FOIRE AUX QUESTIONS - SNOW1810U SAMSUNG

Comment réinitialiser le SAMSUNG SNOW1810U ?

Pour réinitialiser le SAMSUNG SNOW1810U, maintenez enfoncé le bouton d'alimentation pendant 10 secondes jusqu'à ce que l'appareil redémarre.

Que faire si l'écran reste noir ?

Vérifiez que l'appareil est bien alimenté. Si l'écran reste noir, essayez de débrancher l'alimentation, attendez 30 secondes, puis rebranchez et rallumez l'appareil.

Comment connecter le SAMSUNG SNOW1810U à un réseau Wi-Fi ?

Accédez aux paramètres réseau, sélectionnez 'Wi-Fi', puis choisissez votre réseau et entrez le mot de passe pour vous connecter.

Le client léger ne reconnaît pas le périphérique USB, que faire ?

Assurez-vous que le périphérique USB est correctement inséré. Essayez un autre port USB ou un autre périphérique pour vérifier si le problème persiste.

Comment mettre à jour le système d'exploitation du SAMSUNG SNOW1810U ?

Allez dans les paramètres, sélectionnez 'Mise à jour du système', puis suivez les instructions pour télécharger et installer les mises à jour disponibles.

Que faire si l'appareil se fige ou fonctionne lentement ?

Essayez de redémarrer l'appareil. Si le problème persiste, vérifiez les applications en cours d'exécution et fermez celles qui consomment trop de ressources.

Comment vérifier la connexion Internet sur le SAMSUNG SNOW1810U ?

Ouvrez un navigateur et essayez d'accéder à un site web. Si cela ne fonctionne pas, vérifiez vos paramètres réseau et la connexion du routeur.

L'appareil ne démarre pas, que faire ?

Vérifiez l'alimentation et si les voyants s'allument. Si l'appareil ne démarre toujours pas, essayez de le réinitialiser ou contactez le support technique.

Comment configurer un imprimante avec le SAMSUNG SNOW1810U ?

Assurez-vous que l'imprimante est connectée au même réseau que le client léger. Accédez aux paramètres d'impression et ajoutez l'imprimante en suivant les instructions à l'écran.

Le son ne fonctionne pas, que faire ?

Vérifiez que le volume n'est pas coupé et que les haut-parleurs sont correctement connectés. Allez dans les paramètres audio pour ajuster les réglages.

Comment contacter le support technique pour le SAMSUNG SNOW1810U ?

Vous pouvez contacter le support technique de Samsung via leur site web officiel ou par téléphone pour obtenir de l'aide.

MODE D'EMPLOI SNOW1810U SAMSUNG

Manuel de l'utilisateur

SNOW-1810U

SNOW-JMU

La couleur et l'aspect peuvent varier selon le modèle, et le contenu de ce manuel peut être modifié sans préavis pour des raisons d'amélioration des performances.

Samsung Electronics détient les droits d'auteur de ce manuel. L'utilisation ou la reproduction de ce manuel, en tout ou en partie, est interdite sans l'autorisation de Samsung Electronics. Les marques de commerce autres que Samsung Electronics appartiennent à leurs propriétaires respectifs.

Table des matières

Avant l'utilisation

Consignes de sécurité 6
Symboles de sécurité 6
Électricité et sécurité 7
Installation de l'appareil 8
Fonctionnement	8
Nettoyage	10

Préparation

Vérification des composants 11
Plèces	12
Face avant 12
Arrière de l'appareil 14
Carte de genre d'interface (Carte I/G) 15

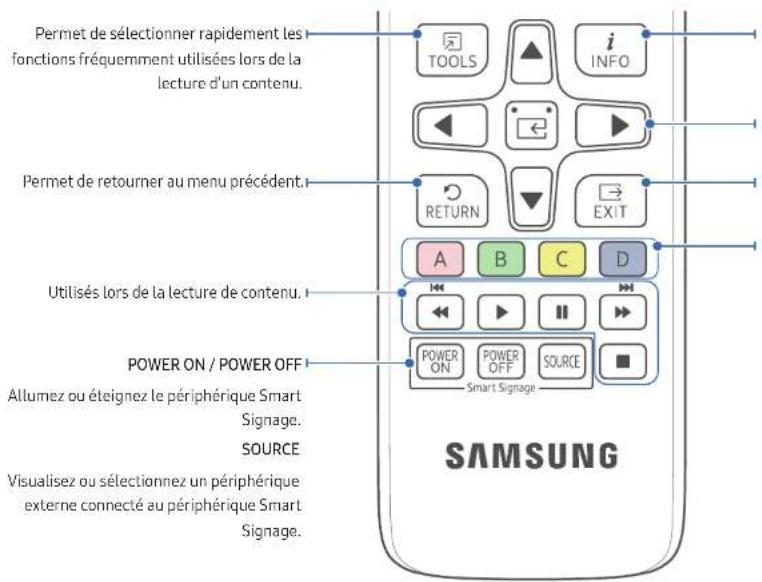

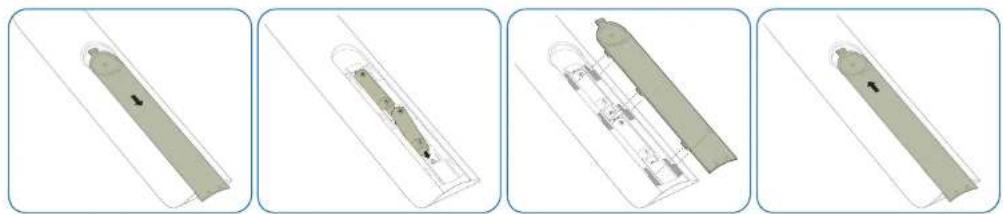

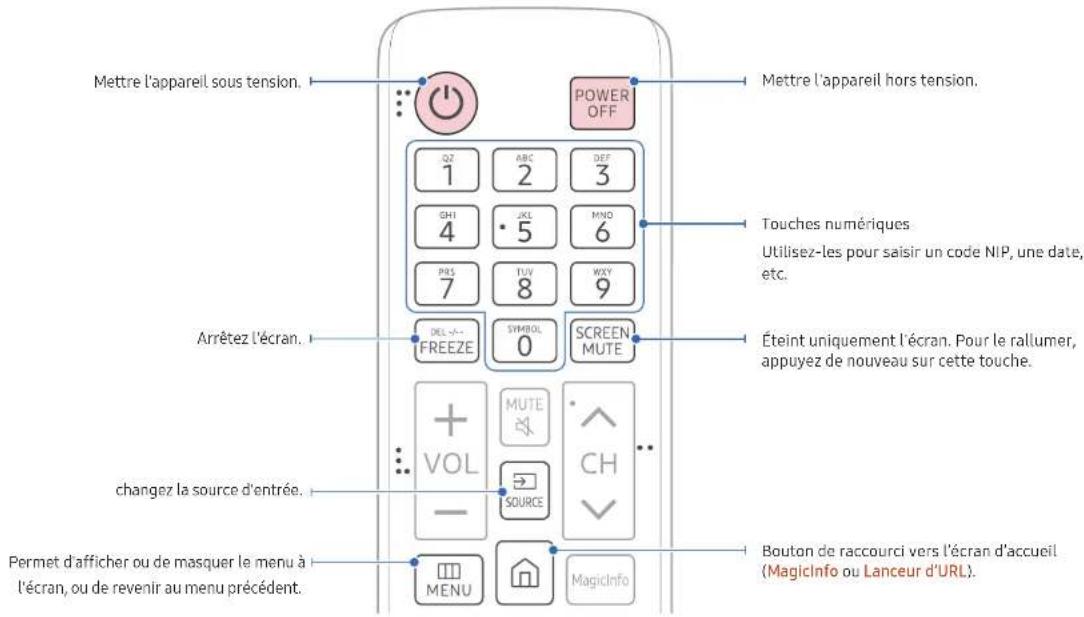

Télécommande	16
Avant l'installation 18Précautions d'installation 18

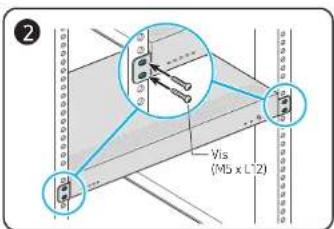

Installation de S-Box sur le boîtier à rails 18

Connexion et utilisation des périphériques

Avant la connexion 19
Points à vérifier avant la connexion	19
Connexion à un PC 19
Connexion à l'aide d'un câble HDMI	19
Connexion à l'aide d'un câble HDMI-DVI	20
Connexion à l'aide d'un câble DP	20
Connexion à un périphérique vidéo	21
Connexion à l'aide d'un câble HDMI-DVI	21
Connexion à l'aide d'un câble HDMI	21

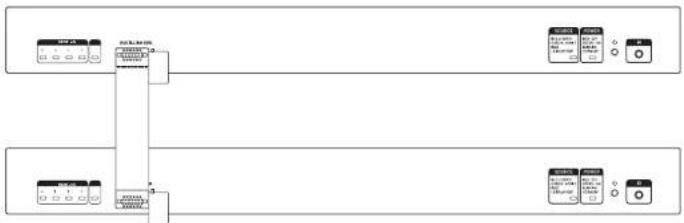

Connexion de MULTI-LINK	22
Connexion du câble LAN	22
Modification de la source d'entrée	23
Source	23
Web Browser	24

Contrôle multiécran

Connexion du câble	26
Câble R5232C	26

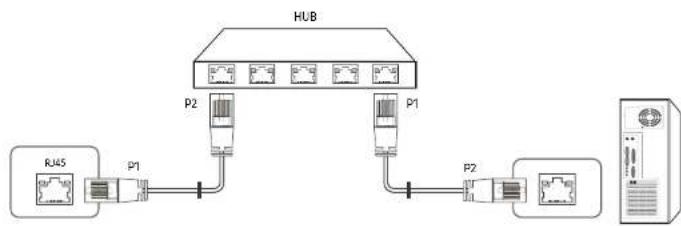

Câble LAN	27

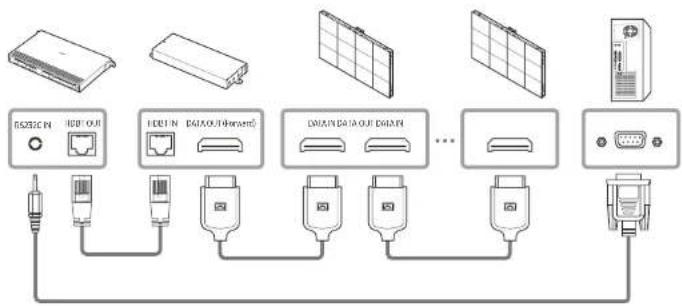

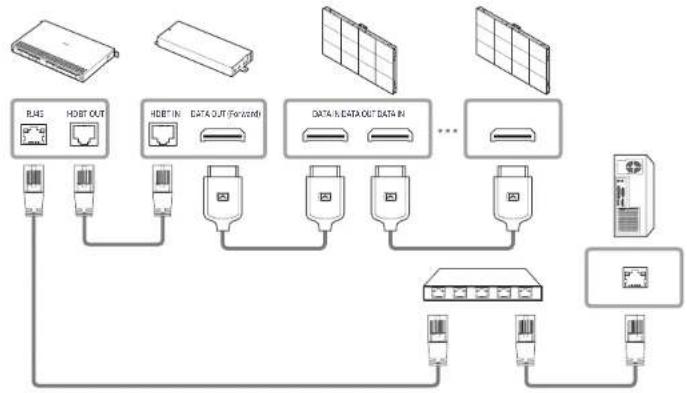

Connexion	29
Codes de commande	30
Utilisation de LED Signage Manager	33
Installation/Désinstallation du logiciel	33

Fonctionnalité Lecteur

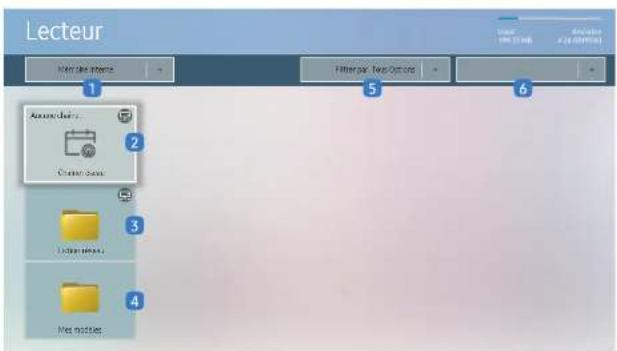

Lecteur	34
Affichage du contenu 34
Lorsque le contenu est en cours d'exécution	35
Menus disponibles 35
Formats de fichiers compatibles avec Lecteur	36

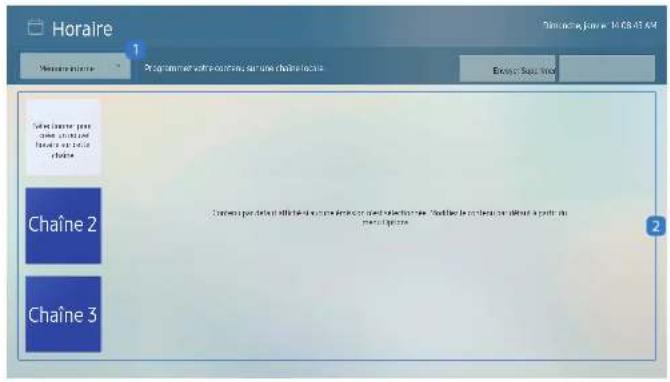

Horaire	40
Cloner le produit	41
Paramètres ID	42
ID de l'appareil	42
Câble de connexion au PC	42
Vidéomosaïque	43
Vidéomosaïque	43
Horizontal x Vertical	43
Position de l'écran	44
Format	44
État du réseau	45
Image Mode	46
Minuterle mise st/ht	47
Progr. activ.	47
Progr. désact.	48
Gestion des congés	48
Message défilant	49
Lanceur d'URL	50
Paramètres du lanceur d'URL	51

Table des matières

Réglage de l'écran

Image Mode	52
Luminosité / Contraste / Netteté	53
Tempér. couleurs	54
Réglages avancés	55
Rehausseur d'image 55
Couleur 55
Teinte (V/R) 55
Équilibrage du blanc 56
Gamma 56
Rehausseur de contraste 56
Tonalité noire 56
Ton chair 57
Mode RVB uniqu. 57
Paramètres de l'espace couleur 57
Étendre le signal d'entrée	57
Format d'image LED	58
Résolution de sortie	58
Format d'image LED	58
Résolution	58
Position de l'écran	59
Ajuster à l'écran	59
LED HDR	60
Courbe des gammas inverse	60
Compensation dynamique	60
Mappage des couleurs	60
Paramètres HDR Multi-link	61
Options d'image	62

Nuance coul.	62
Image claire numérique	62
Nv nr HDMI	62
Mode Film	62
Paramètres Auto Motion Plus	63
Appliquer Paramètres image	64
Réinitial. image	64

Affichage à l'écran

Mode d'affichage	65
Mode d'affichage du menu à l'écran 65
Mode d'affichage du contenu source 65
Protection de l'écran	66
Délai protect. auto.	66
Affichage du message	67
Infos sur la source	67
Message absence signal	67
Message MDC	67
Message d'état du téléchargement	67
Langue	68
Taille du menu	68
Réini. affich. à l'écran	69

Réseau

État du réseau	70
Paramètres de réseau ouvert	70
Paramètres de réseau (câblé) 71
IPv6	73
État IPv6	73
Paramètres serveur réseau	73
Connexion au serveur	73
MagicInfo Mode	73
Accès serveur	73
FTP Mode	74
Serv. mandataire	74
Télécommande IP	74
Nom de l'appareil	74

Table des matières
Système

Accessibilité	75
Paramètres du guide vocal 75
Contraste élevé	76
Agrandir	76
Commencer la configuration	76
Heure	77
Réglage Horloge	77
Paramètres NTP	77
H. d'été	77
Délai d'allumage	77
Commut. auto. srce	78
Commut. auto. srce	78
Récup. source primaire	78
Source primaire	78
Source secondaire	78
Entrée par défaut	78
Commande	79
Démarrage auto.	79
Écon. d'énergie max.	79
Contrôle de mise en veille	79
Veille du réseau	80
Bouton d'alimentation	80
Solution Eco	81
Capteur Eco	81
Veille abs. sign.	81
Arrêt autom.	81
Ventilation et température	82

Contrôle du ventilateur	82
Contrôle de la température	82
Lire avec	83
Changer NIP	83
Sécurité	84
Activation du verrouillage de sécurité	84
Verrouillage des touches	84
Verr. lecture USB auto, 85
Gestion à distance 85
Protocole sécurisé 85
Port de réseau 85
Port USB 85

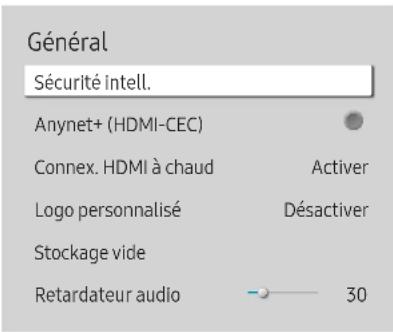

Général	86
Sécurité intell.	86
Anynet+ (HDMI-CEC)	86
Connex. HDMI à chaud	88
Logo personnalisé	88
Stockage vlde	89
Retardateur audio	89
Format de sortie audio numérique	89
Réinitialiser le système	90

Support technique

Mise à jour du logiciel	91
Mettre à jour maintenant	91
Contacter Samsung	91
Conditions générales	91
Réinitial. tout	91

Guide de dépannage

Prérequis avant de contacter le Centre de service à la clientèle Samsung 92Vérification de l'appareil 92Vérification de la résolution et de la fréquence Vérifiez les éléments suivants. 93

92

Table des matières

Spécifications

Général	97
Modes de minutage préréglés 98

Annexe

Service payant (frals facturés aux clients) 101
L'appareil ne présente pas de défaut 101
Dommage causé au produit par la faute du client	101
Autres raisons 101
Licence	102

Chapitre 01 Avant l'utilisation

Consignes de sécurité

Les consignes de sécurité suivantes ont pour but de garantir votre sécurité personnelle et d'éviter tout dommage aux biens. Veuillez lire ce qui suit afin de garantir l'utilisation correcte du produit.

Symboles de sécurité

Symbole	Nom Signification
	Avertissement	L'omission d'observer les consignes peut causer des blessures sévères ou fatales.
	Attention	L'omission d'observer les consignes peut causer des blessures corporelles ou des dommages aux biens.
	Interdiction	Ne PAS faire.
	Instructions	Sulvez les Indications.

ATTENTION
RISQUE DE DÉCHARGE ÉLECTRIQUE. NE PAS OUVRIR.
ATTENTION : AFIN DE RÉDUIRE LE RISQUE DE CHOC ÉLECTRIQUE, N'ENLEVEZ PAS LE COUVERCLE (OU LE PANNEAU ARRIÈRE). AUCUNE PIÈCE POUVANT ÊTRE RÉPARÉE PAR L'UTILISATEUR NE SE TROUVE À L'INTÉRIEUR. VEUILLEZ VOUS ADRESSER À UN TECHNICIEN AGRÉE POUR TOUTE RÉPARATION.
	Ce symbole indique la présence d'une haute tension à l'intérieur. Tout contact avec une pièce interne de l'appareil présente un danger.		Tension CA : La tension nominale indiquée par ce symbole est la tension CA.
	Ce symbole vous informe qu'une documentation importante relative au fonctionnement et à l'entretien est fournie avec le produit.		Tension CC : La tension nominale indiquée par ce symbole est la tension CC.
	Produit de catégorie II : Ce symbole indique qu'une connexion de sécurité de mise à la terre (à la masse) n'est pas requise. Si ce symbole ne se trouve pas sur un appareil doté d'un câble électrique, le produit DOIT avoir un conducteur de protection flable (mise à la terre).		Attention. Consultez les instructions aux fins d'utilisation: Ce symbole Indique à l'utilisateur qu'il doit consulter le guide d'utilisation pour avoir de l'information au sujet de la sécurité.

Électricité et sécurité

Les images qui suivent sont présentées à des fins de référence seulement. Les situations réelles peuvent différer des images.

Avertissement

Évitez de toucher à une fiche de cordon avec les mains mouillées. Sinon, il y a risque de choc électrique.

Évitez de tordre ou de tirer sur le câble électrique brusquement. Veillez à ne pas laisser le câble d'alimentation sous un objet lourd. Un câble abîmé présente un risque de défaillance de l'appareil, de choc électrique ou d'incendie.

Évitez de connecter plusieurs appareils à une seule prise électrique. Une prise électrique surchauffée peut provoquer un incendie.

Insérez la fiche à fond pour empêcher tout jeu.

Un branchement lâche peut provoquer un incendie.

Nettoyez toute poussière autour des broches de la fiche ou de la prise électrique à l'aide d'un chiffon sec.

Sinon, il y a risque d'incendie.

Connectez le cordon d'alimentation à une prise électrique reliée à la terre. (Sauf pour les appareils ne le permettant pas.)

Sinon, il y a risque de choc électrique ou d'incendie.

Évitez d'utiliser une fiche endommagée ou une prise électrique mal fixée.

Sinon, Il y a risque de choc électrique ou d'Incendie.

Attention

Tenez le câble d'alimentation par sa fiche lors de son débranchement de la prise électrique.

Sinon, il y a risque de choc électrique ou d'incendie.

Lorsque vous connectez la fiche d'alimentation à la prise, assurez-vous qu'elle est bien enfoncée.

Si la fiche d'alimentation n'est pas bien enfoncée dans la prise, celle-ci pourrait se déconnecter de manière inattendue ou créer un risque de surchauffe dû à une surtension et provoquer des accidents.

Utilisez uniquement le câble d'alimentation fourni par Samsung avec l'appareil. Évitez d'utiliser le câble d'alimentation avec d'autres appareils.

Sinon, il y a risque de choc électrique ou d'incendie.

Veillez à ne pas obstruer la zone de la prise électrique du cordon d'alimentation. En cas de problème avec le produit, le cordon d'alimentation doit être débranché afin de couper complètement l'alimentation du produit. Le simple fait d'appuyer sur le bouton d'alimentation situé sur le produit ne coupe pas complètement l'alimentation

Évitez de débrancher le câble d'alimentation durant le fonctionnement de l'appareil. Sinon, il y a risque d'endommagement de l'appareil par choc électrique.

Installation de l'appareil

Avertissement

Avant de déplacer l'appareil, mettez l'interrupteur en position Arrêt et débranchez le câble d'alimentation et tous les autres câbles liés à l'appareil.

L'endommagement du câble peut causer un incendie ou un choc électrique.

Lorsque vous installez le produit, placez-le à une certaine distance du mur de sorte qu'il soit bien ventilé.

L'augmentation de la température interne pourrait provoquer un incendie.

Si le produit est placé dans un emplacement inhabituel, son environnement immédiat peut causer de graves problèmes de qualité. Par conséquent, veillez à contacter le Centre de service à la clientèle Samsung avant l'installation.

(Emplacements caractérisés par la présence d'un grand nombre de poussières fines, par l'utilisation de produits chimiques, par des températures trop élevées ou trop basses, par la présence de beaucoup d'eau ou d'humidité, équipements de transport tels que véhicules, gares ou aéroports où le produit sera utilisé en continu sur de longues périodes, etc.)

Évitez d'installer l'appareil dans un endroit mal ventilé tel qu'une bibliothèque ou un placard.

L'augmentation de la température interne pourrait provoquer un incendie.

Gardez l'emballage plastique hors de portée des enfants.

Une utilisation inadaptée de l'emballage en plastique par des enfants peut provoquer l'asphyxie.

N'installez pas le câble d'alimentation (alimentation CC) et le produit près de sources de chaleur.

(Bougies, produits antimoustiques, cigarettes, vaporisateurs, dispositifs chauffants, emplacements directement exposés au soleil, etc.)

Fonctionnement

Avertissement

Si l'appareil émet des bruits anormaux, dégage une odeur de brûlé ou de la fumée, débranchez le cordon d'alimentation immédiatement puis contactez le Centre de service à la clientèle Samsung.

Sinon, il y a risque de choc électrique ou d'incendie.

Si une fuite de gaz est détectée, ne touchez pas à l'appareil ni à la fiche du cordon et aérez immédiatement la pièce.

Des étincelles pourraient causer une explosion ou un incendie.

Conservez les piles de la télécommande et les petits accessoires hors de portée des enfants. Assurez-vous que les enfants ne les avalent pas.

Si un enfant a mis la pile dans sa bouche, consulter un médecin immédiatement.

Si l'appareil tombe ou si son aspect extérieur est endommagé, mettez l'interrupteur en position d'arrêt, puis débranchez le cordon d'alimentation. Communiquez ensuite avec le Centre de service à la clientèle Samsung.

Une utilisation continue pourrait causer un choc électrique ou un incendie.

Évitez de déplacer l'appareil en tirant sur le cordon d'alimentation ou tout autre câble.

Un câble abîmé présente un risque de défaillance de l'appareil, de choc électrique ou d'incendie.

Vérifiez que des nappes ou des rideaux n'obstruent pas les évents.

L'augmentation de la température interne pourrait provoquer un incendie.

Ne crééez pas d'impacts sur le produit.

• Cela pourrait endommager l'écran.

- Sinon, il y a risque de choc électrique ou d'incendie.

Évitez d'introduire des objets métalliques (baguette, monnaie, épingle, etc.) ou des objets qui brûlent facilement (papier, allumettes, etc.) dans l'appareil (par un évent, des connecteurs d'entrée/sortie, etc.).

- SI des substances étrangères pénètrent dans le produit, coupez l'alimentation et déconnectez le cordon d'alimentation. Communiquez ensuite avec le Centre de service à la clientèle Samsung.

- Sinon, il y a risque de défaillance de l'appareil, de choc électrique ou d'incendie.

Évitez de placer des objets contenant du liquide (vase, pot, bouteille, etc.) ou des objets métalliques sur le dessus de l'appareil.

• Si des substances étrangères telles que de l'eau entrent dans le produit, déconnectez le cordon d'alimentation. Communiquez ensuite avec le Centre de service à la clientèle Samsung.
• Sinon, il y a risque de défaillance de l'appareil, de choc électrique ou d'incendie.

Durant un orage ou une tempête, mettez l'appareil hors tension et débranchez le cordon d'alimentation.

Sinon, il y a risque de choc électrique ou d'incendie.

Lorsque le cordon d'alimentation est branché à une prise, n'insérez pas de baguette ou tout autre conducteur dans les prises restantes. De même, après avoir débranché le cordon d'alimentation de la prise, ne touchez pas les broches de la fiche immédiatement.

Sinon, il y a risque de choc électrique.

L'intérieur de l'appareil présente un haute tension. Ne tentez jamais de démonter, réparer ou modifier l'appareil par vous-même.

• Communiquez avec le Centre de service à la clientèle Samsung pour les réparations.
• Sinon, il y a risque de choc électrique ou d'incendie.

Évitez d'utiliser des humidificateurs ou des poêles aux alentours de l'appareil.

Sinon, il y a risque de choc électrique ou d'incendie.

Attention

Insérez chaque pile de manière à ce que sa polarité (+, -) soit correcte. Une polarité incorrecte peut provoquer un endommagement de la pile ou une fuite de son liquide interne, et entraîner une contamination et des dommages dans l'espace environnant, un incendie ou des blessures corporelles.

Lorsque vous n'utilisez pas le produit pendant une longue période pour cause de vacances ou pour toute autre raison, déconnectez le cordon d'alimentation de la prise électrique.

L'accumulation de poussière combinée à la chaleur pourrait causer un incendie, un choc électrique ou une fuite électrique.

Les piles (et les piles rechargeables) ne font pas partie des déchets ménagers et doivent être retournées pour le recyclage. Le client a la responsabilité de retourner les pile usées ou rechargeables pour le recyclage.

Le client peut retourner les piles usées ou rechargeables à un centre de recyclage public près de chez lui ou à un magasin qui vend le même type de piles ou piles rechargeables.

Évitez d'utiliser ou de garder un vaporisateur combustible ou une substance inflammable à proximité de l'appareil.

Sinon, il y a risque d'explosion ou d'incendie.

Évitez de placer des objets lourds sur l'appareil.

Cela risquerait d'endommager l'appareil ou de causer une blessure corporelle.

Utilisez seulement les piles standard spécifiées; évitez d'utiliser une pile neuve avec une pile usagée en même temps.

La pile risque sinon d'être endommagée ou de causer un incendie, des blessures corporelles ou des dommages provoqués par la fuite du liquide interne.

No soulevez ni ne déplacez le produit en cours de fonctionnement.

Nettoyage

Avertissement

Évitez de vaporiser de l'eau ou un produit nettoyant directement sur l'appareil.
- La surface du produit pourrait être endommagée ou les marquages effacés.
- Sinon, il y a risque de choc électrique ou d'incendie.

Attention

Pendant le nettoyage, veillez à déconnecter le cordon d'alimentation, puis essuyez doucement la surface avec un chiffon doux et sec tel qu'un chiffon microfibre ou en flanelle de coton pour éviter les rayures.

La surface du produit pourrait être endommagée ou les marquages effacés.

Utilisez uniquement un chiffon doux (en microfibre ou flanelle par exemple) sur la surface du produit pour éviter de le rayer.

Les substances étrangères peuvent facilement rayer la surface du produit et de l'écran.

N'appliquez aucun produit chimique contenant de l'alcool, des solvants ou des tensioactifs tel que de la cire, du benzène, du diluant, de l'insecticide, du désodorisant, du lubrifiant ou un produit nettoyant sur le produit.

L'extérieur du produit pourrait être décoloré ou se craqueler, la surface du panneau pourrait se décoller, ou les marquages être effacés.

Chapitre 02 Préparation

Vérification des composants

Communiquez avec le fournisseur qui vous a vendu l'apparell s'il manque des composants.
L'aspect réel des composants peut différer des illustrations.
L'adaptateur RS232C peut être utilisé pour réaliser la connexion à l'aide du câble RS232C de type D-SUB (9 broches) vers stéréo.

Guide d'utilisation simple

Fiche de garantie (Non disponible dans certaines régions)

Cordon d'alimentation

Piles (AAA x 2) (Non disponible dans certaines régions)

Télécommande

Adaptateur RS232C(IN) Adaptateur CA/CC Câble OCM Câble externe IR

Support de montage pour boîtier à rails x 2

Vis (M4 x L8) x 4 Vis (M5 x L12) x 4

Pièces

Face avant

La couleur et l'aspect des pièces peut différer de l'illustration. Les spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration de la qualité.

SNOW-1810U

SAMSUNG

Pièces Description
HDBT 4, HDBT 3, HDBT 2, HDBT1	Permet d'afficher le statut de la source HDBT d'entrée.4 : HDBT 4 / 3 : HDBT 3 / 2 : HDBT 2 / 1 : HDBT1
LAN	Permet d'afficher le statut de la source LAN d'entrée.
SOURCE	Permet d'afficher le statut de la source d'entrée.RED : HDMI 1 / GREEN : HDMI 2 / BLUE : DISPLAY PORT

Pièces Description
POWER	Permet d'indiquer l'état allumé ou éteint.RED : OFF / GREEN : ON / BLINKING : STANDBY
	Allumer ou éteindre le produit.
IR	Connexion à un câble IR externe qui reçoit les signaux de la télécommande. ▲branchez le câble infrarouge externe lorsque le produit est éteint, puis allumez le produit.

Face avant

La couleur et l'aspect des pièces peut différer de l'illustration. Les spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration de la qualité.

SNOW-JMU

Pièces Description
HDBT 4, HDBT 3, HDBT 2, HDBT1	Permet d'afficher le statut de la source HDBT d'entrée.4 : HDBT 4 / 3 : HDBT 3 / 2 : HDBT 2 / 1 : HDBT1
LAN	Permet d'afficher le statut de la source LAN d'entrée.
MULTI-LINK HDR	Utilisez le câble Multi-Link HDR (achat en option) pour connecter des S-Box supplémentaires.
SOURCE	Permet d'afficher le statut de la source d'entrée.RED : HDMI 1 / GREEN : HDMI 2 / BLUE : DISPLAY PORT

Pièces Description
POWER	Permet d'indiquer l'état allumé ou éteint.RED : OFF / GREEN : ON / BLINKING : STANDBY
	Allumer ou éteindre le produit.
IR	Connexion à un câble IR externe qui reçoit les signaux de la télécommande.​Branchez le câble infrarouge externe lorsque le produit est éteint, puis allumez le produit.

Arrière de l'appareil

La couleur et l'aspect des pièces peut différer de l'illustration. Les spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration de la qualité.

USB HIGH OFFLE PORT 1 2 SPIN USBDC USB OUT USB OUT USB OUT 1 2 3 4

Pièces Description
USB ⇌	Connexion à un périphérique USB.
HDMI IN 1, HDMI IN 2	Se connecte à une source à l'aide d'un câble HDMI ou HDMI-DVI.
DP IN	Se connecte à un PC à l'aide d'un câble DP.
RS232C IN	Utilisé à des fins de maintenance.
DIGITAL AUDIO OUT(OPTICAL)	Permet de se connecter à un appareil audio à l'aide d'un câble optique(numérique).
SERVICE PORT	Réservé aux techniciens de service.Le port est destiné à la maintenance uniquement et n'a aucune fonction pour l'utilisateur. Ne raccordez pas de câble à ce port.

Pièces Description
RJ45	Connectez-vous à un réseau à l'aide du câble de réseau local.(10/100 Mbps)
HDBT OUT 1, HDBT OUT 2,HDBT OUT 3, HDBT OUT 4	Permet la connexion aux cartes I/G à l'aide de câbles LAN.¿haque port HDBT OUT peut envoyer des signaux FHD. Pour configurer un écran UHD, connectez les cartes aux quatre ports.
DC 19V	Se connecte à l'adaptateur CA/CC.

Carte de genre d'interface (Carte I/G)

La couleur et l'aspect des pièces peut différer de l'illustration. Les spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration de la qualité.

Pièces Description
DATA IN (Reverse)	Branchez un câble OCM sur le port DATA OUT du dernier boîtier.
DATA OUT (Forward)	Branchez un câble OCM sur le port DATA IN du premier boîtier.
IR	Connexion à un câble IR externe qui reçoit les signaux de la télécommande.In seul câble IR externe est fourni.Pour effectuer la connexion à une carte I/G, sélectionnez Système → Commande → Veille du réseau → Activer.Branchez le câble infrarouge externe lorsque le produit est éteint, puis allumez le produit.
ECO SENSOR	Permet de connecter un capteur de luminosité ambiante externe au port ECO SENSOR.Permet de reconnaître automatiquement la luminosité du milieu environnant, puis de régler celle du boîtier connecté à la carte I/G.Pour désactiver cette fonction, définissez Capteur Eco sur Désactiver dans Système → Solution Eco.In seul capteur de luminosité ambiante externe est fourni. Le capteur de luminosité ambiante externe fonctionne uniquement avec l'une des cartes I/G.Même si plusieurs cartes I/G sont connectées, le capteur de luminosité ambiante externe fonctionne uniquement avec la carte I/G connectée sur le haut.Après vous être connecté au port ECO SENSOR ou vous en être déconnecté sur la carte I/G, redémarrez le S-Box (SNOW-1810U ou SNOW-JMU).Des zones d'ombre ou de lumière peuvent influencer le boîtier en fonction de sa position d'installation.Le capteur externe de luminosité ambiante est indiqué par l'étiquette sur le câble du capteur.
HDBT IN	Permet la connexion au port HDBT OUT sur le S-Box à l'aide d'un câble LAN.

Télécommande

La télécommande de cet appareil risque de contrôler d'autres périphériques d'affichage par inadvertance si ceux-ci se trouvent dans le même espace.
out bouton dont la description ne figure pas dans l'image ci-dessous n'est pas pris en charge par le produit.
La fonction FREEZE est uniquement disponible pour Source.

Mettre l'appareil sous tension. Power OFF QZ 1 ABC DEF 3 GH1 4 JKL MNO 6 PAS 7 TUY WXY 9 ARRÉTEZ L'ÉCRAN. DEL -/- FREEZE SYMBOL SCREEN MUTE CHANGEZ LA SOURCE D'ENTRÉE. VOL - SOURCE CH Permet d'afficher ou de masquer le menu à l'écran, ou de revenir au menu précédent. Bouton de raccourci vers l'écran d'accueil (MagicInfo ou Lanceur d'URL). MENUE MagicInfo

Les fonctions des boutons de la télécommande peuvent différer selon les produits.
Appuyez sur une touche de la télécommande tout en pointant cette dernière vers le capteur du câble infrarouge pour exécuter la fonction correspondante.
Utilisez la télécommande à une distance de 7 m à 10 m du capteur de l'appareil selon un angle de 30° depuis la gauche et la droite.

Permet de sélectionner rapidement les fonctions fréquemment utilisées lors de la lecture d'un contenu. Permet de retourner au menu précédent. Utilisés lors de la lecture de contenu. POWER ON / POWER OFF Allumez ou éteignez le périphérique Smart Signage. SOURCE Visualisez ou sélectionnez un périphérique externe connecté au périphérique Smart Signage. SAMSUNG

Permet d'afficher les informations relatives au mode MaglcInfo.

Permet d'aller au menu supérieur, inférieur, gauche ou droit, ou d'ajuster le réglage d'une option.

Permet de confirmer la sélection.

Permet de quitter le menu actuel.

A: Passe au mode Simple Wall Mode. Dans ce mode, vous pouvez lire des images ou des vidéos enregistrées dans la mémoire interne du périphérique. Pour utiliser ce mode, contactez le revendeur auprès duquel vous avez acheté le périphérique pour obtenir de l'aide.

La qualité de l'image peut diminuer si vous lisez du contenu à une faible résolution. Il est recommandé d'utiliser du contenu avec une résolution de 1920 x 1080 ou supérieure.

B: Sélectionnez manuellement une source d'entrée connectée depuis des HDMI 1.

C: Sélectionnez manuellement une source d'entrée connectée depuis des HDMI 2.

D: Sélectionnez manuellement une source d'entrée connectée depuis des DisplayPort.

Les fonctions des boutons de la télécommande peuvent différer selon les produits.

Retirez les piles lorsque la télécommande demeure inutilisée pendant une longue période.

Insertion des piles dans la télécommande (AAA x 2)

Avant l'installation

Précautions d'installation

• Il est recommandé d'installer ce périphérique dans un boîtier à rails 19 pouces plutôt que dans des conditions d'environnement de consommation général.
• Assurez-vous que la température ambiante à l'intérieur du boîtier à rails ne dépasse pas 35°C.
• Si vous installez plusieurs S-Box, veillez à laisser un espace d'au moins 1U (environ 44.45 mm) entre les S-Box pour éviter d'obstruer l'ouverture d'aération située au-dessus de chaque S-Box.
• Vérifiez que l'ouverture d'aération est orientée vers le haut. N'installez PAS le périphérique verticalement ou à l'envers.
• Vérifiez que l'ouverture d'aération située sur le dessus n'est pas obstruée pour éviter que le périphérique ne surchauffe.
• Veillez à ce qu'aucun corps étranger ne pénètre dans l'ouverture d'aération située au-dessus du périphérique.
• Si vous installez le périphérique près d'un mur, veillez à laisser un espace d'au moins 10 mm entre le mur et les quatre côtés du périphérique afin de garantir une bonne ventilation.
• Vérifiez qu'il y a un espace d'au moins 50 mm entre le mur et les ports arrière du périphérique pour pouvoir brancher les câbles.

Sortie d'air

Installation de S-Box sur le boîtier à rails

La couleur et l'aspect des pièces peut différer de l'illustration. Les spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration de la qualité.

Vis (M4 x L8)

1 Placez les fixations des deux côtés de l'unité principale du S-Box.

② 0 0 0 Vis (M5 x L12)

2 Fixez le S-Box au boîtier à rails.
Utilisez des vis appropriées compatibles avec la taille du boîtier à rails.

Chapitre 03

Connexion et utilisation des périphériques

Avant la connexion

Points à vérifier avant la connexion

Reportez-vous également au manuel de l'utilisateur du périphérique source auquel vous souhaitez vous connecter. Le nombre et les emplacements des ports disponibles sur les périphériques source peuvent varier d'un appareil à l'autre.
Évitez de brancher le câble d'alimentation tant que les connexions ne sont pas terminées. Le branchement du câble d'alimentation durant une connexion peut endommager l'appareil.
Vérifiez les types de ports à l'arrière de l'appareil que vous souhaitez connecter.

Connexion à un PC

• Évitez de brancher le câble d'alimentation avant de brancher tous les autres câbles. Assurez-vous de connecter un périphérique source avant de brancher le câble d'alimentation.
• Un PC peut être connecté à l'appareil de différentes manières. Sélectionnez une méthode de connexion qui convient à votre PC.

Connexion à l'aide d'un câble HDMI

Les pièces de connexion peuvent varier selon les produits.

HDMI IN 1, HDMI IN 2

Connexion à l'aide d'un câble HDMI-DVI

Les pièces de connexion peuvent varier selon les produits.

HDMI IN 1, HDMI IN 2

Connexion à l'aide d'un câble DP

Les pièces de connexion peuvent varier selon les produits.

DP IN

- Précautions relatives à l'utilisation de DP

Pour augmenter la capacité de puissance absorbée au repos, le produit interrompt la communication DP lorsqu'il est éteint ou en mode d'économie d'énergie.
Si l'appareil en mode moniteur double est désactivé ou passe en mode d'économie d'énergie, il est possible que les modifications de réglage du moniteur ne soient pas mises à jour. Par conséquent, il est possible que la projection ne s'affiche pas correctement.
Le cas échéant, définissez Écon. d'énergie max. sur Désactiver avant d'utiliser le produit.
Certaines cartes graphiques ne sont pas conformes à la norme DP et peuvent empêcher l'affichage de l'écran de démarrage/du BIOS Windows lorsque le produit est en mode d'économie d'énergie. Si tel est le cas, veillez à allumer le produit avant d'allumer votre PC.
Utilisation d'un câble DP qui ne respecte pas les normes VESA peut entraîner un dysfonctionnement du produit. Samsung Electronics ne peut en aucun cas être tenu pour responsable des dommages résultant de l'utilisation d'un câble ne respectant pas ces normes.
Veillez à utiliser un câble DP compatible avec les normes VESA.

Connexion à un périphérique vidéo

• Évitez de brancher le câble d'alimentation avant de brancher tous les autres câbles. Assurez-vous de connecter un périphérique source avant de brancher le câble d'alimentation.
• Vous pouvez connecter un périphérique vidéo à l'appareil à l'aide d'un câble, appuyez sur le bouton SOURCE de la télécommande pour changer de source.

Connexion à l'aide d'un câble HDMI-DVI

Les pièces de connexion peuvent varier selon les produits.

HDMI IN 1, HDMI IN 2

Connexion à l'aide d'un câble HDMI

Les pièces de connexion peuvent varier selon les produits.

Utilisation d'un câble HDMI ou d'un câble HDMI à DVI

• Pour obtenir une meilleure qualité d'image et de son, connectez un périphérique numérique à l'aide d'un câble HDMI.
• Si le produit est connecté à un périphérique externe qui est compatible avec une ancienne version HDMI, il est possible que les couleurs ne s'affichent pas correctement. Il est également possible qu'un écran blanc s'affiche. En présence de tels problèmes, informez-vous auprès du fabricant du périphérique au sujet de la version HDMI et demandez une mise à niveau si elle est périmée.
  • Assurez-vous d'utiliser un câble HDMI d'une épaisseur de 14 mm ou moins.
• Assurez-vous aussi d'acquérir un câble HDMI homologué. Autrement, l'affichage peut faire défaut ou une erreur de connexion peut survenir.
• Un câble HDMI haute vitesse ou doté d'Ethernet est recommandé. Cet appareil ne prend pas en charge la fonction Ethernet via HDMI.

HDMI IN 1, HDMI IN 2

Connexion de MULTI-LINK

Les pièces de connexion peuvent varier selon les produits.
Modèle pris en charge : SNOW-JMU

Connexion du câble LAN

Les pièces de connexion peuvent varler selon les produits.

RJ45

- Utilisez un câble CAT 6 (type *STP) ou supérieur.

connectez-vous à un concentrateur ou à un routeur qui prend en charge la fonction DHCP.

Modification de la source d'entrée

Source

→ SOURCE → Source

L'image affichée peut varier selon le modèle.

Source vous permet de sélectionner parmi une variété de sources et de modifier les noms des périphériques.

Vous pouvez afficher l'écran d'un périphérique connecté à l'appareil. Depuis la liste des sources, sélectionnez une source pour afficher l'écran correspondant.

La source d'entrée peut aussi être modifiée à l'aide du bouton SOURCE de la télécommande.

L'affichage de l'écran peut s'avérer défaillant si la source sélectionnée ne correspond pas au périphérique.

Modifier

Modifiez le nom et le type d'un périphérique externe connecté.

- La liste peut inclure les périphériques source ci-dessous. Les périphériques de la liste dépendent de la source sélectionnée. HDMI 1 / HDMI 2 / DisplayPort / Décodeur câble / Console de jeu / PC / Lecteur Blu-ray

- Vous ne pouvez pas modifier les sources suivantes. MagicInfo S / Lanceur d'URL / Web Browser

Web Browser

Connectez le réseau pour accéder à Internet à partir du produit comme vous accédez à Internet depuis un ordinateur.

Paramètres

→ SOURCE → ⊕ Web Browser → ▲ → Paramètres → ←

Réglez la durée attendue par le navigateur Web avant de revenir à la page d'accueil.

Réglez l'échelle de zoom à appliquer lorsque le navigateur Web est actualisé.

Indiquez le site à afficher lorsque le navigateur Web est actualisé.

• Affich. Samsung / Personnalisé

Personnalisé

Saisissez l'URL à définir comme page d'accueil.

- Entrer l'URL

Disponible uniquement lorsque Page d'accueil a la valeur Personnalisé.

Réglages avancés

Général
Masquer les onglets et la barre d'outils automatiquement	Si les onglets, le menu ou la barre d'outils du navigateur ne sont pas utilisés pendant un certain temps, ils sont automatiquement masqués. Pour les faire réapparaître, déplacez le pointeur ou la zone de sélection sur le haut de l'écran. • Utiliser/Ne pas utiliser
Masquer le curseur en mode tactile	Masquez le curseur pour ne pas interférer avec les opérations en mode tactile. • Utiliser/Ne pas utiliser
Bloqueur de fenêtres contextuelles	Rendez la navigation plus agréable en bloquant les fenêtres contextuelles. • Utiliser/Ne pas utiliser
Réinitialiser les options	Tous les paramètres personnalisés de votre navigateur Web reviendront à leurs valeurs par défaut. Les signets et l'historique ne sont pas modifiés.

Moteur de recherche

Si vous entrez un mot-clé dans le champ de saisie d'URL/de mot-clé, le navigateur Web ouvre la page des résultats de recherche. Choisissez le moteur de recherche que vous souhaitez utiliser.
• Google/Bing
Confidentialité et sécurité
Ne pas suivre	Indique aux sites Web de ne pas vous localiser. • Utiliser/Ne pas utiliser
Supprimer l'historique	Supprime tout votre historique de navigation.
JavaScript	Autorise tous les sites à exécuter JavaScript pour améliorer la navigation. • Utiliser/Ne pas utiliser
Supprimer les données de navigation	Supprime toutes les données de navigation telles que les cookies ou les images et les données mises en cache. Les signets et l'historique ne sont pas modifiés.
Encodage
Encodage	Permet de choisir une méthode de codage pour les pages Web. Le réglage par défaut est Auto. • Auto/Manuel (par défaut : Unicode)
À propos de
Permet d'afficher la version actuelle du navigateur Web.

Chapitre 04 Contrôle multiécran

Contrôlez plusieurs périphériques d'affichage connectés simultanément à un même PC.

Connexion du câble

Câble RS232C

Interface	RS232C (9 broches)
Broche	TxD (N°2), RxD (N°3), GND (N°5)
Débit binaire	9600 bps
Bits d'information	8 bits
Parité	Aucune
Bit d'arrêt	1 bits
Contrôle de flux	Aucune
Longueur maximale	15 m (type blindé seulement)

• Affectation des broches


12345 6789

54321 9876

Broche Signal
1	Détecter la porteuse de données
2	Données reçues
3	Données transmises
4	Préparer le terminal de données
5	Fil de terre de signalisation

Broche	Signal
6	Préparer le modem
7	Demande d'émission
8	Prêt à émettre
9	Indicateur de sonnerie

• Câble RS232C
Connecteur : D-Sub 9 broches à câble stéréo

6 1 9 5 -P1- Z 3 2 1 -P2-

-P1--P1--P2--P2-

Type mâle	Rx	3	←→	1 Tx STEREO
	Tx 2		←→	2 Rx PLUG
	Terre 5		←→	3 Terre (α 3.5)

Câble LAN

• Affectation des broches


1 2 3 4 5 6 7 8

No de broche	Couleur standard	Signal
1	Blanc et orange	TX+
2	Orange	TX-
3	Blanc et vert	RX+
4	Bleu	NC
5	Blanc et bleu	NC
6	Vert	RX-
7	Blanc et brun	NC
8	Brun	NC

- Connecteur : RJ45

Câble LAN direct (PC à HUB)

Signal P1 P2 Signal

TX+11 TX+
TX-2		2 TX-
RX+3		3 RX+
RX-6		6 RX-

Câble LAN bidirectionnel (PC à PC)

RJ45 P1P2

Signal P1 P2 Signal

TX+13 RX+	←→
TX-2	←→	6 RX-
RX+3	←→	1 TX+
RX-6	←→	2 TX-

Connexion

- Connexion 1

Jeillez à connecter l'adaptateur RS232C(IN) au port RS232C IN sur le produit.

- Connexion 2

Codes de commande

Visualisation de l'état de commande (commande Get control)

En-tête Commande		ID	Longueur des données	Somme de contrôle
0xAA	Type de commande		0

Contrôle en cours (commande Set control)

En-tête Commande		ID	Longueur des données	Données	Somme de contrôle
0xAA	Type de commande		1 Valeur

Commande

No Type de commande Commande Plage de valeurs
1	Contrôle de l'alimentation 0x11 0-1
2	Contrôle de la source d'entrée 0x14 -
3	Contrôle du mode d'affichage 0x18 -
4	Verrouillage de sécurité 0x5D 0-1

• Toutes les communications sont formatées en hexadécimal. La somme de contrôle est calculée en additionnant toutes les valeurs à l'exception de l'en-tête. Si la somme de contrôle affiche plus de 2 chiffres comme indiqué ci-dessous (11 + FF + 01 + 01 = 112), le premier chiffre est supprimé.

Par exemple : Mise sous tension & ID=0

En-tête Commande		ID	Longueur des données	Données 1	Somme de contrôle
0xAA	0x11		1	"Power"
En-tête Commande		ID	Longueur des données	Données 1	12
0xAA	0x11		1	1

• Pour contrôler tous les appareils connectés par câble série simultanément sans égard aux ID, réglez l'ID à « OxFÉ » et transmettez les commandes. Les commandes seront exécutées pour chaque appareil mais l'accusé de réception (ACK) ne répondra pas.

Contrôle de l'alimentation

• Fonction
  Il est possible d'allumer ou d'éteindre un appareil à l'aide d'un PC.

- Visualisation de l'état de l'alimentation (Get Power ON / OFF Status)

En-tête Commande		ID	Longueur des données	Somme de contrôle
0xAA 0x11 0

- Mise sous/hors tension (Set Power ON / OFF)

En-tête Commande	ID	Longueur des données	Données	Somme de contrôle
0xAA 0x11 1 "Power"

"Power": code d'alimentation à régler sur un produit.

1: Mise sous tension

0: Mise hors tension

- Accusé de réception (Ack)

En-tête Commande	ID	Longueur des données	Accusé de réception/acc. réc. négatif (Ack/Nak)	r-CMD Val1		Somme de contrôle
0xAA 0xFF 3 'A'0x11	"Power"

"Power": code d'alimentation à régler sur un produit.

• Nak

En-tête	Commande	ID	Longueur des données	Accusé de réception/acc. réc. négatif (Ack/Nak)	r-CMD	Val1	Somme de contrôle
0xAA	0xFF		3	'N'	0x11	'ERR'

"ERR": Un code indiquant l'erreur survenue,

Contrôle de la source d'entrée

- Fonction La source d'entrée d'un appareil peut être modifiée à l'aide d'un PC.

- Visualisation de l'état de la source d'entrée (Get Input Source Status)

En-tête Commande		ID	Longueur des données	Somme de contrôle
0xAA	0x14		0

- Réglage de la source d'entrée (Set Input Source)

En-tête Commande		ID	Longueur des données	Données	Somme de contrôle
0xAA	0x14		1	"Input Source"

"Input Source": code de source d'entrée à régler sur un produit.

0x0C	Source d'entrée	Pour le moment, prend uniquement en charge la lecture du statut de source d'entrée.
0x21	HDMI1
0x23	HDMI2
0x25	DISPLAY PORT
0x60 MagiInfo
0x63	Lanceur d'URL Fonctionne uniquement avec Lanceur d'URL.
0x65	Web Browser

Ce modèle ne prend pas en charge HDMI1 et HDMI2.

MagicInfo est uniquement disponible sur les modèles contenant la fonction MagicInfo.

• Accusé de réception (Ack)

En-tête	Commande	ID	Longueur des données	Accusé de réception/acc. réc. négatif (Ack/Nak)	r-CMD Val1		Somme de contrôle
0xAA 0xFF 3 'A' 0x14						"Input Source"

"Input Source": code de source d'entrée à régler sur un produit.

• Nak

En tête Commande	ID	Longueur des données	Accusé de réception/acc. réc. négatif (Ack/Nak)	r-CMD Val1	Somme de contrôle
0xAA 0xFF 3 N' 0x14		*ERR*

"ERR": Un code indiquant l'erreur survenue.

Verrouillage de sécurité

• Fonction Il est possible d'utiliser un ordinateur pour activer ou désactiver la fonction Activation du verrouillage de sécurité sur un produit.
  Ce contrôle est disponible peu importe que la mise sous tension soit activée ou non.

• Visualisation de l'état du verrouillage de sécurité (Get Input Source Status)

En-tête Commande		ID	Longueur des données	Somme de contrôle
0xAA	0x5D		0

• Activation ou désactivation du verrouillage de sécurité (Set Safety Lock Enable / Disable)

En-tête	Commande	ID	Longueur des données	Données	Somme de contrôle
0xAA	0x5D		1	"Safety Lock"

"Safety Lock": Code de verrouillage de sécurité à régler sur un appareil.

1: ACTIVER

0: DÉSACTIVER

• Accusé de réception (Ack)

En-tête	Commande	ID	Longueur des données	Accusé de réception/acc. réc. négatif (Ack/Nak)	r-CMD	Val1	Somme de contrôle
0xAA	0xFF		3	'A'	0x5D	"Safety Lock"

"Safety Lock": Code de verrouillage de sécurité à régler sur un appareil,

• Nak

En-tête	Commande	ID	Longueur des données	Accusé de réception/acc. réc. négatif (Ack/Nak)	r-CMD	Val1	Somme de contrôle
0xAA	0xFF		3	‘N’	0x5D	‘ERR’

"ERR": Un code indiquant l'erreur survenue.

Utilisation de LED Signage Manager

Le logiciel LED Signage Manager vous permet de contrôler facilement plusieurs périphériques d'affichage à partir de votre ordinateur.

Pour obtenir des informations détaillées sur la façon d'utiliser le logiciel LED Signage Manager, consultez l'aide après avoir installé le logiciel. Le logiciel LED Signage Manager est disponible sur le site web.

L'installation de LED Signage Manager peut poser des problèmes dus à la carte graphique, à la carte mère ou à l'environnement réseau.
Vérifiez que Windows 7 ou supérieur et Microsoft .NET Framework 4.5 sont installés sur l'ordinateur avant d'installer LED Signage Manager.
Pour plus de détails sur la façon de connecter des appareils afin d'utiliser le contrôle multiécran, reportez-vous à la page 29.

Installation/Désinstallation du logiciel

Les procédures d'installation et de désinstallation peuvent varier selon le système d'exploitation.

Installation

1 Exécutez le fichier d'Installation LED Signage Manager.
2 Lisez les Instructions de la fenêtre d'installation qui apparaît, puis cliquez sur Next.
3 Acceptez le contrat de licence et cliquez sur Yes.
4 Définissez le dossier d'installation et cliquez sur Next.
- Si aucun dossier d'installation n'est indiqué, le logiciel sera installé dans le dossier par défaut.
5 Vérifiez que les informations utilisateur et le dossier d'installation ont été correctement configurés. Cliquez sur Next.

6 Une fois l'installation terminée, cliquez sur Finish.

• Pour lancer LSM immédiatement, cochez la case Launch LED Signage Manager.
• Une fois le logiciel installé, une icône de raccourci est créée sur le bureau.
• Selon votre système d'exploitation et les caractéristiques du produit, il se peut que cette icône n'apparaisse pas. Si l'icône de raccourci n'apparaît pas, appuyez sur la touche F5.

Désinstallation

Si vous rencontrez un problème avec le logiciel, procédez de la façon suivante pour le désinstaller.

La procédure de désinstallation peut varier selon votre système d'exploitation. Nous décrivons ici la procédure pour Windows 7.

1 Sélectionnez Démarrer → Panneau de configuration → Programmes et fonctionnalités.
2 Dans la liste, sélectionnez LED Signage Manager et cliquez sur Désinstaller.
3 Dans la boîte de dialogue de confirmation de la suppression qui apparaît, cliquez sur Yes.
4 Une fois la désinstallation terminée, cliquez sur Finish.

Chapitre 05 Fonctionnalité Lecteur

Accessible au moyen du bouton de la télécommande.

Lecteur

→ Lecteur →

Lisez de nombreux contenus, tels que des chaînes avec programmes, modèles ou fichiers attribués.

Lecteur 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

L'image affichée peut varier selon le modèle.
Pour utiliser la fonction Lecteur, définissez Lire avec sur MagicInfo dans Système (MENU → Système → Lire avec → MagicInfo)
Vous devez configurer Réglage Horloge pour pouvoir utiliser cette fonction.

No Description
1	Choisissez entre la mémoire interne et la mémoire externe.
2	Lisez du contenu, des modèles et des programmes configurés sur le serveur.Vous pouvez voir si le serveur est connecté (approbation) dans l'écran du menu Lecteur. Pour vérifier si le serveur est connecté lorsqu'une chaîne réseau est en cours d'exécution, appuyez sur le bouton INFO de la télécommande.Sélectionnez Chaîne réseau sur l'écran Lecteur. Le message Aucune chaîne.s'affiche si aucun canal n'a été enregistré dans Chaîne réseau.Chaîne réseau s'exécute.
3	Lisez le contenu stocké sur le serveur.
4	Permet de lire les modèles stockés dans le dossier Mes modèles de la mémoire interne.
5	Sélectionnez un type de contenu comme critère de recherche d'une liste de contenu souhaité.
6	Définissez les options de votre choix pour Lecteur.

Affichage du contenu

1 Sélectionnez la mémoire interne ou la mémoire externe. Les fichiers enregistrés dans la mémoire sélectionnée apparaissent.
2 Sélectionnez le fichier voulu. Le contenu apparaît à l'écran (pour plus d'informations sur les formats de fichiers compatibles, reportez-vous à la section "Formats de fichiers compatibles avec le lecteur").

Lorsque le contenu est en cours d'exécution

Boutons de la télécommande

Vous pouvez utiliser les boutons de la télécommande pour lancer et mettre en pause la lecture, ou encore pour passer d'un élément de la liste de lecture à l'autre.

Bouton Fonction
TOOLS	Fait apparaître la barre de menu.
INFO	Affiche les informations sur la connexion du périphérique et du serveur.
▶	Passe au fichier suivant ou à la page suivante.
◀	Revient au fichier précédent ou à la page précédente.
◀/▶/▶	Lance ou met en pause la lecture du diaporama ou de la vidéo.
■	Arrête l'affichage du contenu et accède à l'écran Lecteur.
◀◀	Revient en arrière dans le contenu vidéo.
▶▶	Effectue une avance rapide dans le contenu vidéo.

Le diaporama ne pourra pas s'afficher s'il n'y a qu'un seul fichier Image dans la mémoire interne ou sur la clé USB.
Si le nom d'un dossier est trop long sur la mémoire USB, vous ne pouvez pas sélectionner le dossier.

Menus disponibles

Appuyez sur le bouton TOOLS de la télécommande pendant la lecture du contenu pour configurer des paramètres.

Menu Description
Liste d'écoute	Affiche une liste des éléments de contenu en cours de lecture.
Liste des chaînes	Chaîne réseau / Interne Chaîne / USB
Répét. tout / Répéter un	Définissez le mode de répétition.
Musique de fond	Permet de définir la musique de fond devant être jouée lors de la lecture du contenu.
Réinitialiser	Réinitialise la musique de fond.
Pause	Met en pause la musique de fond.
Préc.	Lit la musique de fond précédente sur la liste.
Sulvant	Lit la musique de fond suivante sur la liste.

Les menus Réinitialiser, Pause, Préc., Suivant apparaissent uniquement lorsque vous définissez une musique de fond.

Formats de fichiers compatibles avec Lecteur

• Les systèmes de fichiers pris en charge intègrent FAT32 et NTFS.
• Les fichiers dont la résolution verticale et horizontale est supérieure à la résolution maximale ne peuvent pas être affichés. Vérifiez la résolution verticale et horizontale du fichier.
• Vérifiez les types et les versions de codec vidéo pris en charge.
• Vérifiez les versions de fichiers qui sont prises en charge.

Prise en charge de PowerPoint jusqu'à 97–2013

Le fichier audio n'est pas pris en charge.
Pour les transferts de fichiers de type USB-Mémoire interne, cliquez sur Options → Envoyer.

- Emplacement des fichiers de modèle

• Transfert Mémoire Interne → USB : USB → sous le dossier MaglcInfoSlide
• USB → Mémoire interne : Mémoire interne → sous le dossier Mes modèles

- Emplacement des autres fichiers (autres que les modèles)

• Transfert Mémoire Interne → USB : USB → sous le dossier MagicInfoSlide
• USB → Mémoire interne : Sous le fichier racine

Horaire réseau multitrame

Restrictions relatives à la lecture

• Il est possible de lire 1 à 3 fichiers vidéo FHD simultanément ou un fichier vidéo UHD et un fichier vidéo FHD à la fois. En mode de lecture portrait, 3 fichiers vidéo FHD peuvent être lus simultanément ou un seul fichier vidéo UHD à la fois.
• Pour les fichiers Office (fichiers PPT et Word) et les fichiers PDF, seul un type de fichier est pris en charge à la fois.
• Les fichiers LFD(*.LFD) ne sont pas pris en charge.

Fichiers de modèle(\*.LFD)

Restrictions

- Vérifiez que les dossiers Contents et Schedules sont publiés sur le périphérique de stockage USB.

On contenu correctement publié apparaît en tant que Published Content sur le périphérique USB.

Lorsque vous copiez un contenu publié sur un périphérique USB (Published Content) dans la Mémoire interne, le contenu apparaît dans la Mémoire interne en tant que Published Content é uniquement. Les dossiers Contents et Schedules ne sont pas visibles sous Mémoire Interne.

Restrictions relatives à la lecture

• Vous pouvez lire jusqu'à deux fichiers vidéo (Vidéo).
• Pour les fichiers Office (fichiers PPT et Word) et les fichiers PDF, seul un type de fichier est pris en charge à la fois.
• Lors de la lecture simultanée de plusieurs fichiers vidéo, assurez-vous que les zones d'affichage ne se chevauchent pas.

Contenu

Extension de fichier	Contenant Codec vidéo	Résolution		Vitesse de transmission (ips)	Débit binaire (Mbps)
*.avi*.mkv*.asf*.wmv*.mp4*.mov*.3gp*.vro*.mpg*.mpeg*.ts*.tp*.trp*.mov*.flv*.vob*.svl*.m2ts*.mts	AVIMKVASFMP43GPMOVFLVVROVOBPSTSSVAF	H.264 BP/MP/HP	4096x2160	4096x2160: 303840x2160: 60	60
		HEVC (H.265 - Main, Main10) 60 80
		Motion JPEG 3840x2160 30 80
		MVC	1920x1080	60	70
		MPEG4 SP/ASP
		Window Media Video v9 (VCT)
		MPEG2
		MPEG1
		Microsoft MPEG-4 v1, v2, v3		30
		Window Media Video v7(WMV1), v8(WMV2)
		H 263 Sorenson
		VP6
*.webm	WebM	VP8 1920x1080 60 20
		VP9 3840x2160 3840x2160: 60 80
*.rmvb	RMVB RV8/9/10	(RV30/40) 1920x1080 60 20

Vidéo Image

La vidéo 3D n'est pas prise en charge.Les contenus dont la résolution est supérieure à la résolution indiquée dans le tableau ci-dessus ne sont pas pris en charge.La lecture de contenus vidéo dont la vitesse de transmission ou la fréquence d'images est supérieure à la valeur indiquée dans le tableau ci-dessus risque d'être hachée.S'il y a une erreur dans le contenu ou le conteneur, la lecture du contenu vidéo ne s'exécute pas ou ne s'exécute pas correctement.Certains types d'appareil audio ou d'appareil photo numérique USB ne sont pas compatibles avec ce téléviseur.Prend en charge jusqu'à H.264, Niveau 4.1H.264 FMO / ASO / RS, VC1 SP / AP L4 et AVCHD ne sont pas pris en charge.Pour tous les codecs vidéo sauf MVC, VP8, VP6: - Moins de 1280 × 720 : 60 images maximum- Plus de 1280 × 720 : 30 Images maximumGMC 2 ou version ultérieure n'est pas pris en charge.Ne prend en charge que la spécification BD MVC.Lors de la lecture d'un seul fichier vidéo, le mode intégré n'est pas pris en charge dans les conditions suivantes :- Codec incompatible (MVC, VP3, MJPEG)↔ Codec incompatible- Codec incompatible ↔ Codec compatible- Résolution différente de celle du moniteur- Fréquence différente de celle du moniteur

Format de fichier image compatible: JPEG, PNG, BMPles fichiers BMP de 8, 24 et 32 bits sont pris en charge.Résolution maximale prise en charge: 4096 x 4096Taille maximale de fichier prise en charge : 20MBEffet de diaporama pris en charge : 9 effets(Fondu1, Fondu2, Store, Spirale, Damier, Linéaire, Escaliers, Balayage, Aléatoire)

Power Point PDF WORD
Formats de fichier de document compatiblesExtension: ppt, pptxVersion: Office 97 – Office 2013Fonctions non prises en chargeEffet d'animationFormes 3D (affichage restitué en 2D)En-têtes et pieds de page (certains sous-éléments ne sont pas pris en charge)Word ArtAlignmentErreur d'alignement de groupe possibleOffice 2007SmartArt n'est pas entièrement pris en charge ; 97 sous-éléments sur 115 sont pris en charge.Insertion d'objetCaractères à demi-chasseEspacement des lettresTableauxTexte verticalCertains sous-éléments ne sont pas pris en charge.Annotations et documents	Formats de fichier de document compatiblesExtension: pdfFonctions non prises en chargeLe contenu comportant moins de 1 pixel n'est pas pris en charge en raison d'un problème de dégradation de la performance.Image masquée, contenu d'image regroupé non pris en charge.Contenu avec texte avec rotation, non pris en charge.Effets d'ombre 3D non pris en charge.Certains caractères ne sont pas pris en charge(Les caractères spéciaux sont peut-être corrompus)	Formats de fichier de document compatiblesExtension: .doc, .docxVersion: Office 97 – Office 2013Fonctions non prises en chargeEffet d'arrière-plan de pageCertains styles de paragrapheWord ArtAlignementErreur d'alignement de groupe possibleFormes 3D (affichage restitué en 2D)Office 2007SmartArt n'est pas entièrement pris en charge ; 97 sous-éléments sur 115 sont pris en charge.TableauxCaractères à demi-chasseEspacement des lettresTexte verticalCertains sous-éléments ne sont pas pris en charge.Annotations et documents

Horaire

→Horaire →

Horaire 1 Programme entre autres chains, dans le channel de la vie Environ. Supérieure Télé à l'haire pour de la vie et un'un laive et un'un chaîne Chaîne 2 Chaîne 3 Chainne pour d'actions et d'actions de la vie et un'un chaîne de la vie et un'un Maïtique de la vie et un'un Maïtique de la vie et un'un

L'image affichée peut varier selon le modèle.

Vous pouvez vérifier le programme importé à partir d'un périphérique de stockage sélectionné.

Pour lire le programme, vous devez entrer le canal qui l'a créé.

No Description
1	Sélectionnez l'emplacement enregistré du programme.
2	Créez/Modifiez/Supprimez/Affichez un programme pour les lectures de contenu.

Cloner le produit

→ Cloner le produit →

MENU

Cloner le produit

L'image affichée peut varier selon le modèle.

Permet d'exporter des paramètres de l'appareil sur un périphérique de stockage externe. Vous pouvez également Importer des paramètres à partir d'un périphérique de stockage externe.

Cette option est utile lorsque vous affectez les mêmes paramètres à plusieurs produits.

Fichier en double introuvable sur le périphérique de stockage externe

1 Branchez le périphérique de stockage externe, puis exécutez la fonction Cloner le produit.
2 Le message Aucun fichier de réplication trouvé sur le dispositif de stockage externe. Exporter les paramètres de cet appareil vers le dispositif de stockage externe? apparaît.
3 Sélectionnez Exporter pour exporter les paramètres.

Fichier en double détecté sur un périphérique de stockage externe

1 Branchez le périphérique de stockage externe, puis exécutez la fonction Cloner le produit.
2 Le message Fichier de réplication trouvé. Sélectionnez une option. apparaît.

Exécutez la fonction Importer à partir d'un dispositif de stockage externe ou Exportervers le dispositif de stockage externe.

• Importer à partir d'un dispositif de stockage externe: copie sur l'appareil des paramètres enregistrés sur le périphérique de stockage externe.
• Exporter vers le dispositif de stockage externe: copie des paramètres de l'appareil sur un périphérique de stockage externe.

une fois la configuration terminée, le produit est automatiquement redémarré.

Paramètres ID

→ Paramètres ID →

Paramètres ID

L'image affichée peut varier selon le modèle.

Assignez un ID personnel à un appareil.

ID de l'appareil

Définissez un ID unique pour chaque produit. (Plage : 1\~225)

Appuyez sur ▲/▼ pour sélectionner une valeur, puis appuyez sur ↙.
Entrez ce numéro à l'aide des boutons numériques de la télécommande.

Câble de connexion au PC

Sélectionnez le type de câble à utiliser pour connecter l'affichage au PC.

• Câble RS232C
  communiquez avec le contrôle multiécran par le biais du câble RS232C.
  • Câble RJ-45 (LAN)
  communiquez avec le contrôle multiécran par le biais du câble RJ45.

Vidéomosaïque

→ Vidéomosaïque →

Vidéomosaïque

L'image affichée peut varier selon le modèle.

Personnalise la disposition de plusieurs périphériques d'affichage connectés pour former une vidéomosaïque.

Affiche aussi une partie de l'image totale ou répète la même image sur chaque périphérique connecté.

Pour afficher plusieurs images, consultez l'aide du contrôle multiécran ou le guide de l'utilisateur de MagicInfo. Il se peut que certains modèles ne prennent pas en charge la fonction MagicInfo.

Pour configurer un seul écran à l'aide de plusieurs S-Box, assurez-vous qu'une source d'entrée incluse dans « Regroupement S-Box pris en charge » sous Modes de minutage préréglés est utilisée.

Pour garantir un fonctionnement correct, sélectionnez Image → Format d'image LED et définissez Résolution de sortie sur UHD.

Vidéomosaïque

Vous pouvez activer ou désactiver la fonction Vidéomosaïque.

Pour former une vidéomosaïque, sélectionnez Activer.

• Désactiver / Activer

Horizontal x Vertical

Cette fonction divise automatiquement l'écran en vidéomosaïque en se basant sur la configuration de la matrice de vidéomosaïque.

Entrez la matrice de vidéomosaïque.

L'écran est divisé en vidéomosaïque selon la matrice configurée. Le nombre d'écrans placés en position verticale ou horizontale doit être compris entre 1 et 15.

La vidéomosaïque peut comporter un maximum de 225 écrans.

L'option Horizontal x Vertical n'est activée que si la fonction Vidéomosaïque est réglée sur Activer.

Position de l'écran

Pour réorganiser les écrans, attribuez un numéro à chaque appareil dans la matrice à l'aide de la fonction Position de l'écran.

Sélectionnez Position de l'écran pour afficher la matrice de vidéomosaïque avec les numéros affectés aux appareils composant la vidéomosaïque.

Pour réorganiser les appareils, utilisez les boutons de direction de la télécommande pour déplacer un appareil vers le numéro souhaité. Appuyez sur le bouton □.

Position de l'écran vous permet de diviser l'écran en un maximum de 225 vues (15 × 15).
L'option Position de l'écran n'est activée que si la fonction Vidéomosaïque est réglée sur Activer.
Pour utiliser la fonction, l'option Horizontal x Vertical doit être configurée.

Format

Sélectionnez le mode d'affichage des images sur l'écran LED.

• Plein écran: affiche les images en plein écran sans marge.
• Naturel: affiche les images dans leur format d'origine, sans augmentation ni réduction de leur taille.
  L'option Format n'est activée que si la fonction Vidéomosaïque est réglée sur Activer.

État du réseau

→ État du réseau →

État du réseau

Vérifiez le réseau et la connexion Internet.

Image Mode

→ Image Mode →

Image Mode

L'image affichée peut varier selon le modèle.

Sélectionnez le mode image qui convient le mieux à votre environnement.

• Dynamique
• Naturel
• Cinéma
• Direct
• Calibré

dans ce mode, les paramètres de luminosité, de couleur, de gamma et d'uniformité personnalisés à l'aide du programme de calibrage des couleurs Color Expert sont appliqués.

• Pour bien définir le mode Calibré, assurez-vous de configurer les paramètres de qualité d'image, tels que la luminosité, la couleur, le gamma et l'uniformité à l'aide du programme de calibrage des couleurs Color Expert.
• Pour télécharger le programme Color Expert, rendez-vous sur le site www.samsung.com/displaysolutions.

Minuterie mise st/ht

→ Minuterie mise st/ht →

Minuterie mise st/ht

L'image affichée peut varier selon le modèle.

Nous devez configurer Réglage Horloge pour pouvoir utiliser cette fonction.

Progr. activ.

Réglez Progr. activ. de sorte que l'appareil s'allume automatiquement à l'heure et au jour choisis.

Le produit s'allume conformément aux paramètres de la source d'entrée spécifiée.

Progr. activ.: réglez l'horloge en choisissant une option parmi les sept offertes. Assurez-vous d'abord de régler l'heure actuelle.

(Progr. activ. 1 – Progr. activ. 7)

Même si l'option de mémoire interne/USB peut être utilisée avec Progr. activ. pour le mode MagicInfo, il est recommandé d'utiliser une mémoire interne.

Le fonctionnement correct de la fonctionnalité Progr. activ. ne peut pas être garanti si elle est utilisée avec un périphérique USB à piles, car la reconnaissance de ce dernier peut être plus longue.

- Configuration: sélectionnez Désactiver, Une fois, Quotid., Lun\~Ven, Lun\~Sam, Sam\~Dlm ou Manuel. Si vous sélectionnez Manuel, vous pouvez choisir les jours où la fonction Progr. activ. doit mettre le téléviseur sous tension.

- La coche indique les jours sélectionnés.

- Heure: réglez les heures et les minutes. Pour saisir les chiffres, appuyez sur les touches numériques ou les touches fléchées vers le haut et vers le bas. Pour passer d'une zone d'entrée à l'autre, utilisez les touches fléchées vers la gauche et vers la droite.

- Source: sélectionnez la source d'entrée de votre choix.

- Contenu (lorsque le paramètre Source est défini sur Interne/USB pour le mode MagicInfo) : À partir du périphérique USB ou de mémoire interne, sélectionnez un fichier (musique, photo ou vidéo) à lire dès que le produit est sous tension.

Progr. désact.

Réglez l'horloge (Progr. désact.) en choisissant une option parmi les sept offertes. (Progr. désact. 1 – Progr. désact. 7)

- Configuration: sélectionnez Désactiver, Une fois, Quotid., Lun-Ven, Lun-Sam, Sam-Dim ou Manuel. Si vous sélectionnez Manuel, vous pouvez choisir les jours où la fonction Progr. désact. doit mettre le produit hors tension.

- La coche indique les jours sélectionnés.

- Heure: réglez les heures et les minutes. Pour saisir les chiffres, appuyez sur les touches numériques ou les touches fléchées vers le haut et vers le bas. Pour passer d'une zone d'entrée à l'autre, utilisez les touches fléchées vers la gauche et vers la droite.

Gestion des congés

Le retardateur est désactivé au cours d'une période qui a été définie en tant que Vacances.

- Ajouter un congé: spécifiez la période à ajouter aux vacances.

Sélectionnez les dates de début et de fin des vacances que vous souhaitez ajouter à l'aide des boutons▲/▼, puis sélectionnez le bouton Fait.

La période sera ajoutée à la liste des vacances.

- Date de début: définissez la date de début des vacances.

- Date de fin: définissez la date de fin des vacances.

- Supprimer: supprimez les éléments sélectionnés depuis la liste de vacances.

- Modifier: Sélectionnez un élément dans la liste des vacances, puis modifiez la date.

- Régler la minuterie: réglez les fonctions Progr. activ. et Progr. désact. pour qu'elles ne s'activent pas pendant les jours fériés.

- Appuyez sur pour sélectionner les paramètres Progr. activ. et Progr. désact. que vous ne souhaitez pas activer.

- Les fonctions Progr. activ. et Progr. désact. sélectionnées ne s'activeront pas.

Message défilant

→ Message défilant →

Message défilant

L'image affichée peut varier selon le modèle.

Saisissez du texte pendant la lecture d'un vidéo ou d'une image et affichez ce texte à l'écran.

• Désactiver / Activer: indiquez si l'option Message défilant doit être utilisée.
• Message: Saisissez un message à afficher à l'écran.
  • Heure: Définissez Heure de début et Heure de fin pour afficher un Message.
• Option de police: Indiquez la police et la couleur du texte du message.
• Position: sélectionnez la position d'affichage d'un Message.
• Défiler: activez ou non les effets de défilement pour l'option Message défilant. Indiquez les options Direction et Vitesse pour le défilement du message.
• Aperçu: prévisualisez les paramètres de l'option Message défilant.

Lanceur d'URL

→ Lanceur d'URL →

Lanceur d'URL

Lanceur d'URL

L'image affichée peut varier selon le modèle.

Pour plus de détails sur l'utilisation de la fonction Lanceur d'URL, contactez le vendeur auquel vous avez acheté le produit.

Pour utiliser la fonction Lanceur d'URL, définissez Lire avec sur Lanceur d'URL dans Système.

(□□ MENU → Système → Lire avec → Lanceur d'URL)

Paramètres du lanceur d'URL

→ Paramètres du lanceur d'URL →

Paramètres du lanceur d'URL

L'image affichée peut varier selon le modèle.

Pour plus de détails sur l'utilisation de la fonction Lanceur d'URL, contactez le vendeur auquel vous avez acheté le produit.

• Installer l'application Web: entrez l'URL pour installer l'application Web.
- Installer à partir de l'appareil USB: installez l'application Web à partir du périphérique de stockage USB.
• Désinst.: supprimez l'application Web installée.
- Paramètre du délai d'expiration: réglez le délai d'expiration pour la connexion à l'URL.
• Mode développeur: activez le mode développeur.

Chapitre 06 Réglage de l'écran

Configurez les paramètres Image (Luminosité, Nuance coul, etc.). La disposition des options du menu Image peut varier en fonction du produit.

Image Mode

L'image affichée peut varier selon le modèle.

Sélectionnez le mode image qui convient le mieux à votre environnement.

• Dynamique

- Naturel

• Cinéma

- Direct

• Calibré

dans ce mode, les paramètres de luminosité, de couleur, de gamma et d'uniformité personnalisés à l'aide du programme de calibrage des couleurs Color Expert sont appliqués.

• Pour bien définir le mode Callibré, assurez-vous de configurer les paramètres de qualité d'image, tels que la luminosité, la couleur, le gamma et l'uniformité à l'aide du programme de calibrage des couleurs Color Expert.
• Pour télécharger le programme Color Expert, rendez-vous sur le site www.samsung.com/displaysolutions.

Luminosité / Contraste / Netteté

MENU → Image →

Image Mode	Calibré
Luminosité	50
Contraste	100
Netteté	20
Tempér. couleurs	6500 K
Réglages avancés
Format d'image LED

L'image affichée peut varier selon le modèle.

Votre appareil est doté de plusieurs options pour régler la qualité de l'image.

Nous pouvez régler et sauvegarder les réglages de chaque périphérique connecté à une entrée de l'appareil.

La réduction de la luminosité de l'image réduira aussi la consommation d'énergie.

Tempér. couleurs

MENU → Image → Tempér. couleurs →


Tempér. couleurs 6500 K

Il règle la température de couleur. La valeur et la température augmentent simultanément, donc le taux de couleur bleue augmente. (Plage : 2800K–10000K)

Activé lorsque le paramètre Nuance coul. est défini sur Désactiver.

Disponible uniquement lorsque Image Mode a la valeur Calibré.

L'image affichée peut varier selon le modèle.

Réglages avancés

MENU → Image → Réglages avancés →

Réglages avancés
Rehausseur d'image	Activer
Couleur	50
Telnte (V/R)	0
Équilibrage du blanc
Gamma	BT.1886
BT.1886	0
Rehausseur de contraste	Désactiver

L'image affichée peut varier selon le modèle.

Configurer les paramètres d'image avancés pour créer une image selon vos préférences.

Rehausseur d'image

Permet d'améliorer la couleur et la netteté.

• Désactiver / Activer

Couleur

Permet de régler le niveau de saturation de la couleur. La saturation de la couleur s'intensifie plus la valeur est proche de 100. (Plage : 0–100)

Teinte (V/R)

Permet de régler le taux des niveaux de teintes du vert au rouge. Plus les valeurs sont élevées plus la saturation des couleurs rouge et verte s'intensifie. (Plage : 0–50)

Équilibrage du blanc

Ajuster la température de couleur de l'image afin que les objets blancs s'affichent avec davantage de luminosité.

2 points

Ajuster les niveaux de luminosité du rouge, du vert et du bleu dans les deux sections afin d'optimiser l'équilibre des blancs avec précision.

• Décal.-R / Décal.-V / Décal.-B: Réglez la proportion des couleurs rouge, verte et bleue dans les endroits sombres.
• GaIn-R / GaIn-V / GaIn-B: Réglez la proportion des couleurs rouge, verte et bleue dans les endroits éclairés.
• RéInitialiser: Mode adapté aux applications d'affichage en vidéomosaïque.

Paramètres des 20 points

Règle l'équilibrage des blancs par intervalle de 20 points en ajustant la luminosité du rouge, du vert et du bleu.

Disponible uniquement lorsque Image Mode a la valeur Cinéma.

20 points

Réglez les niveaux de luminosité rouge, vert et bleu dans vingt sections pour une optimisation précise de la balance des blancs.

- Intervalle: sélectionnez l'intervalle pour procéder à l'ajustement.

- Rouge: réglez le niveau de rouge.

• Vert: réglez le niveau de vert.

- Bleu: réglez le niveau de bleu.

- RéInitialiser: Restaurez le niveau actuel de l'équilibrage des blancs par intervalle de 20 points aux valeurs par défaut.

Certains périphériques ne prennent pas cette fonction en charge.

Gamma

Règle l'intensité des couleurs primaires.

HLG / ST.2084 / BT.1886

Les éléments de menu disponibles pour le contrôle peuvent varier en fonction de la source d'entrée.

HLG / ST.2084 / BT.1886

Ajustez les niveaux HLG, ST.2084 et BT.1886 de l'image.

Rehausseur de contraste

Équilibre automatiquement le contraste pour éviter les différences excessives entre les zones sombres et les zones lumineuses.

• Désactiver / Bas / Moyen / Élevé

Tonalité noire

Sélectionne le niveau de noir pour régler la profondeur d'écran.

• Désactiver / Sombre / Plus foncé / Le plus foncé

Ton chair

Ajustez les tons chair en augmentant ou en diminuant les niveaux de rouge.

Mode RVB uniqu.

Régler avec précision la saturation et les teintes des canaux des couleurs rouge, verte et bleue.

• Désactiver / Rouge / Vert / Bleu

Activé lorsque le paramètre Image Mode est défini sur Cinéma.

Paramètres de l'espace couleur

Configurez les paramètres d'espace de couleur pour affiner le spectre des couleurs sur votre écran.

Espace couleur

Choisissez un espace de couleur.

• DCI-P3 / Adobe RGB / BT.709 / Personnalisé

Pour ajuster Couleur, Rouge, Vert, Bleu et Réinitialiser, réglez Espace couleur sur Personnalisé.

Étendre le signal d'entrée

Étend la portée du signal d'entrée pour les connexions HDMI.

• HDMI1 (Désactiver (●) / Activer (○))
• HDMI2 (Désactiver (●) / Activer (○))

Lorsque l'option Étendre le signal d'entrée est définie sur Activer, la résolution la plus élevée prise en charge est la suivante : 3840 x 2160 à 60 Hz.

Lorsque l'option Étendre le signal d'entrée est définie sur Désactiver, la résolution la plus élevée prise en charge est la suivante : 1920 x 1080 à 60 Hz.

Format d'image LED

MENU → Image → Format d'image LED →

Réglages avancés
Résolution de sortie	UHD
Format d'image LED	Original
Résolution	3840 x 2160
Position de l'écran	(0, 0)
Ajuster à l'écran	Désactiver

L'image affichée peut varier selon le modèle.

Permet de définir les paramètres du format d'image.

Résolution de sortie

Fournit des images optimisées en fonction de la résolution de l'écran DEL.

• UHD / FHD

Pour configurer un seul écran à l'aide de plusieurs S-Box, assurez-vous qu'une source d'entrée incluse dans « Regroupement S-Box pris en charge » sous Modes de minutage préréglés est utilisée.

Pour garantir un fonctionnement correct, sélectionnez Image → Format d'image LED et définissez Résolution de sortie sur UHD.

Format d'image LED

Choisissez la taille et le format de l'image affichée à l'écran.

Pour régler manuellement le format d'image DE, sélectionnez Personnalisé.

• Original: affichez les images dans la qualité d'image d'origine.
- Personnalisé : permet de modifier la résolution selon les préférences de l'utilisateur.

Résolution

Définissez la largeur et la hauteur de l'image DEL. (Max.: 3840 x 2160)

Résolution de sortie	Largeur x Hauteur
	Max. Min
FHD	1920 x 1080 182 x 182
UHD	3840 x 2160 408 x 408

Disponible uniquement lorsque Format d'Image LED a la valeur Personnalisé.

Réglages avancés

Résolution de sortie	UHD
Format d'image LED	Original
Résolution	3840 x 2160
Position de l'écran	(0, 0)
Ajuster à l'écran	Désactiver

Position de l'écran

Définissez la position de X et de Y pour régler l'écran.

Ajuster à l'écran

Permet d'ajuster les images à l'écran.

• Désactiver / Activer

Disponible uniquement lorsque Format d'image LED a la valeur Personnalisé.

LED HDR

Courbe des gammas inverse	Désactiver
Compensation dynamique	Activer
Amplificateur d'image Eco	Désactiver
Mappage des couleurs	Désactiver
Paramètres HDR Multi-link	Activer

L'image affichée peut varier selon le modèle.

Définissez des options pour obtenir un effet d'imagerie à grande gamme dynamique (HDR) optimal.

Lorsque vous utilisez plusieurs S-Box, si vous définissez LED HDR sur Activer, la qualité d'image des différents appareils peut varier. Pour éviter cela, définissez les sous-fonctions de LED HDR sur Désactiver.

Courbe des gammas inverse

Foncez les éléments sombres de l'image et éclaircissez les éléments clairs pour rendre l'image aussi réaliste que possible.

• Désactiver / Activer

Compensation dynamique

Augmentez la différence de luminance maximale/minimale instantanée afin de mieux faire ressortir les parties claires.

• Désactiver / Activer

En cas de connexion à un boîtier IF, cette option est disponible uniquement si le paramètre Image Mode est réglé sur Dynamique ou Calibré.

Amplificateur d'image Eco

Amélirez la qualité vidéo et réduisez la consommation d'énergie en diminuant la luminosité de la DEL et en augmentant l'écart entre la valeur minimale et la valeur maximale de la luminosité instantanée.

• Désactiver / Bas / Moyen / Élevé

Disponible uniquement lorsque Compensation dynamique a la valeur Activer.

É fonction activée uniquement lorsque vous raccordez le produit au modèle pris en charge.

Mappage des couleurs

Faites correspondre la couleur de l'image source spécifique et celle de l'image cible afin d'obtenir la couleur souhaitée.

• Désactiver / Activer

LED HDR

Courbe des gammas inverse Désactiver

Compensation dynamique Activer

• Amplificateur d'image Eco Désactiver

Mappage des couleurs Désactiver

Paramètres HDR Multi-link Activer

L'Image affichée peut varier selon le modèle.

Paramètres HDR Multi-link

Définissez l'option pour appliquer l'effet HDR lorsque la résolution est supérieure à 4K.

• Désactiver / Activer

HDR Multi-Link

Activez cette option pour appliquer l'effet HDR à tous les S-Box connectés lorsque la résolution est supérieure à 4K.

• Désactiver / Activer

Nombre de S-Box

Sélectionnez le nombre de S-Box connectés.

• 2/3/4

Lors du branchement de deux ou trois dispositifs pour HDR Multi-Link, vous devez les installer dans le rack blindé à six côtés.

Pour plus d'informations sur ce boîtier, veuillez contacter Samsung or ou votre intégrateur système.

S-Box ID

Sélectionnez l'ID de ce S-Box.

• 1/2/3/4

Weillez à ce que chaque S-Box connecté dispose d'un ID unique.

HDR Multi-Link prend en charge les modèles de boîtier IFH, IFJ et IWJ uniquement.

Utilisez cette option pour appliquer l'effet HDR à tous les S-Box connectés à des résolutions supérieures à 3840 x 2160.

Lorsque vous utilisez HDR Multi-Link, appliquez des paramètres de qualité d'image identiques pour tous les S-Box connectés.

Disponible uniquement lorsque Image Mode a la valeur Calibré.

Options d'image

MENU → Image → Options d'image →

Options d'image

Nuance coul.	Désactiver
Image claire numérique	Désactiver
Nv nr HDMI	Auto
Mode Film	Désactiver
Paramètres Auto Motion Plus	Auto

L'image affichée peut varier selon le modèle.

Nuance coul.

Sélectionnez la couleur qui convient le mieux à vos besoins.

• Désactiver / Froide / Standard / Chaude1 / Chaude2

Al est possible de modifier et sauvegarder les réglages de chaque périphérique connecté à une entrée de l'appareil.

Image claire numérique

Réduisez le bruit de l'image pour éviter les distractions comme les clignotements.

- Auto / Désactiver

Nv nr HDMI

Permet de régler le niveau de noir pour optimiser le contraste et la luminosité de l'image HDMI.

- Normal / Bas / Auto

Mode Film

Permet d'effectuer des transitions d'image depuis des sources vidéos plus anciennes de façon plus souple. Cette fonction est disponible uniquement lorsque le signal d'entrée est TV, AV, Component (480i, 576i, 1080i) ou HDMI (1080i).

• Désactiver / Auto1 / Auto2

Options d'image

Nuance coul.	Désactiver
Image claire numérique	Désactiver
Nv nr HDMI	Auto
Mode Film	Désactiver
Paramètres Auto Motion Plus	Auto

L'Image affichée peut varier selon le modèle.

Paramètres Auto Motion Plus

Améliorez la netteté de l'image afin d'optimiser les images à mouvement rapide.

Auto Motion Plus

Supprime le flou et le filage (pulsation verticale) d'un plus grand nombre de scènes à mouvement rapide afin d'obtenir une image plus nette.

Les noms de menus peuvent varier selon le pays.

Désactiver : désactive Auto Motion Plus.

Auto: définit Auto Motion Plus en mode Auto.

Personnalisé : permet de réduire les effets de rémanence d'image et le filage autant que nécessaire.

- Réd. effet de flou: Atténuez le traitement visuel inégal ou instable en réduisant le filage à l'écran. - Cette option est uniquement prise en charge si le paramètre Auto Motion Plus est défini sur Personnalisé.

Appliquer Paramètres image

MENU → Image → Appliquer Paramètres Image →


Appliquer Paramètres image Toutes sources

L'image affichée peut varier selon le modèle.

Appliquez les paramètres de l'image à tous les périphériques externes connectés au périphérique ou à la source actuelle uniquement.

Restaurez tous les paramètres de l'image par défaut d'usine.

L'image affichée peut varier selon le modèle.

Chapitre 07 Affichage à l'écran

Mode d'affichage

MENU → Affichage à l'écran → Mode d'affichage →

Mode d'affichage

Mode d'affichage du menu à l'écran Paysage

Mode d'affichage du contenu source Paysage

L'image affichée peut varier selon le modèle.

Mode d'affichage du menu à l'écran

Déterminez si le menu à l'écran doit être affiché en mode paysage ou portrait.

- Paysage: affichez le menu à l'horizontale.

- Portrait: Affichez le menu à la verticale, en haut de l'écran de l'appareil.

Mode d'affichage du contenu source

Faites pivoter l'orientation de l'écran du produit.

Cette fonctionnalité n'est pas disponible pour les résolutions de source d'entrée supérieures à 7680 x 4320.

- Paysage: affichez l'écran en mode paysage.

- Portrait: affichez l'écran en mode portrait.

Protection de l'écran

MENU → Affichage à l'écran → Protection de l'écran →

Protection de l'écran

Délai protect. auto. Désactiver

L'image affichée peut varier selon le modèle.

Délai protect. auto.

Si l'écran affiche une image fixe pendant une certaine période que vous déterminez, l'appareil active l'économiseur d'écran afin de prévenir la formation d'image fantômes.

• Désactiver / 2 heures / 4 heures / 6 heures / 8 heures / 10 heures

Affichage du message

MENU → Affichage à l'écran → Affichage du message →

Affichage du message

Infos sur la source	Activer
Message absence signal	Activer
Message MDC	Activer
Message d’état du téléchargement	Désactiver

Infos sur la source

Indiquez si vous souhaitez afficher le menu OSD source en cas de modification de la source d'entrée.

• Désactiver / Activer

Indiquez si le message « Aucun signal » doit s'afficher lorsqu'aucun signal n'est détecté.

• Désactiver / Activer

Message MDC

Indiquez si le message MDC OSD doit s'afficher lorsque l'appareil est contrôlé par MDC.

• Désactiver / Activer

Message d'état du téléchargement

Sélectionnez cette option pour afficher le statut lors du téléchargement de contenu à partir d'un serveur ou d'un autre périphérique.

• Désactiver / Activer

Langue

MENU → Affichage à l'écran → Langue →

Affichage à l'écran

Langue Français

L'image affichée peut varier selon le modèle.

Taille du menu

MENU → Affichage à l'écran → Taille du menu →

Affichage à l'écran

Taille du menu Original

L'image affichée peut varier selon le modèle.

Permet de régler la langue du menu.

Une modification au réglage de la langue sera appliquée seulement au menu affiché à l'écran. Elle n'affectera pas les autres fonctions de votre PC.

Définissez le rapport hauteur/largeur du menu selon les dimensions de l'écran.

• Original / Moyen / Petits

Réini. affich. à l'écran

MENU → Affichage à l'écran → Réini. affich. à l'écran →

Affichage à l'écran Réini. affich. à l'écran

L'image affichée peut varier selon le modèle.

Cette option permet de restaurer les paramètres d'usine par défaut sous Affichage à l'écran.

Chapitre 08 Réseau

État du réseau

MENU → Réseau → État du réseau →

Vous pouvez vérifier le réseau et l'état de la connexion Internet en cours.

Paramètres de réseau ouvert

MENU → Réseau → Paramètres de réseau ouvert →

Configurez les paramètres réseau pour vous connecter à un réseau disponible.

Paramètres de réseau (câblé)

Connexion à un réseau câblé

Vous disposez de trois méthodes différentes pour connecter votre produit à votre réseau local (LAN) à l'aide d'une connexion câblée.

- Vous pouvez connectervotre produit à votre réseau local en connectant le port LAN situé à l'arrière de votre produit à un modem externe à l'aide d'un câble LAN. Voir le schéma ci-dessous.

		LAN
Prise de modem murale	Modem externe (ADSL/VDSL)	RJ45

Câble de modem Câble LAN

- Vous pouvez connecter votre produit à votre réseau local en connectant le port LAN situé à l'arrière du produit à un routeur IP connecté, à son tour, à un modem externe. Utilisez un câble LAN pour effectuer la connexion. Voir le schéma ci-dessous.

Prise de modem murale

Modem externe(ADSL/VDSL)

Routeur IP(pourvu d'un serveurutilisant le protocole DHCP)

RJ45

Câble de modem Câble LAN Câble LAN

- En fonction de la configuration de votre réseau, il se peut que vous puissiez connecter directement le port LAN situé à l'arrière du produit à une prise réseau murale à l'aide d'un câble LAN. Voir le schéma ci-dessous. Nous attirons votre attention sur le fait que la prise murale est connectée à un modem ou routeur situé en un autre point de la maison.

Port LAN sur le mur

LAN

RJ45

Câble LAN

Si vous possédez un réseau dynamique, vous devez utiliser un modem ou routeur ADSL prenant en charge le protocole DHCP (Dynamic Host Configuration Protocol). Les modems de ce type fournissent automatiquement l'adresse IP, le masque de sous-réseau, la passerelle et les valeurs DNS dont votre produit a besoin pour accéder à Internet. Aucune saisie manuelle n'est donc requise. La plupart des réseaux domestiques sont de type dynamique.

Certains réseaux nécessitent une adresse IP statique. Si tel est votre cas, vous devez saisir manuellement l'adresse IP, le masque de sous-réseau, la passerelle et les valeurs DNS dans les Param. IP de votre produit lors de la configuration de la connexion réseau. Pour obtenir ces données, contactez votre fournisseur d'accès Internet (FAI).

Si vous disposez d'un ordinateur Windows, vous pouvez également utiliser ce dernier pour obtenir ces paramètres.

Si votre réseau nécessite une adresse IP statique, vous pouvez utiliser un modem ADSL prenant en charge le protocole DHCP.

En effet, les modems de ce type vous permettent également d'utiliser des adresses IP statiques.

Configurez la connexion au réseau pour utiliser les services Internet notamment pour les mises à niveau du logiciel.

Option Paramètres de réseau ouvert automatique (câblé)

Connectez-vous au réseau à l'aide d'un câble LAN.

Vérifiez en premier lieu qu'un câble LAN est connecté.

Configuration automatique

1 Sélectionnez Paramètres de réseau ouvert. La session Paramètres de réseau ouvert démarre.
2 L'écran d'essai s'affiche et vérifie la connexion réseau.

Une fois la connexion vérifiée, le message "Réussite! L'appareil est connecté à Internet. Veuillez communiquer avec votre fournisseur de services Internet si vous rencontrez des problèmes." apparaît.

Si la connexion échoue, vérifiez la connexion du port LAN.
Si le processus automatique ne parvient pas à trouver les valeurs de connexion réseau ou si vous voulez établir la connexion manuellement, allez à la section suivante (Option Paramètres de réseau ouvert manuelle [câblé]).

Option Paramètres de réseau ouvert manuelle (câblé)

Dans les bureaux, des adresses OP statiques peuvent être utilisées.

Si tel est le cas, demandez à l'administrateur réseau l'adresse IP, le masque de sous-réseau, la passerelle et l'adresse du serveur DNS. Saisissez ces valeurs.

Obtention des valeurs de connexion au réseau

Pour obtenir les valeurs de connexion au réseau sur la plupart des ordinateurs utilisant le système Windows, suivez les étapes ci-après.

1 Cliquez avec le bouton de droite sur l'icône Réseau dans le coin inférieur droit de l'écran.
2 Cliquez sur État dans le menu contextuel qui s'affiche.
3 Dans la boîte de dialogue qui apparaît, cliquez sur l'onglet Support.
4 Sur la page Support, cliquez sur le bouton Details. Les valeurs de connexion au réseau sont affichées.

Le chemin d'accès aux paramètres dépend du système d'exploitation installé.

Configuration manuelle de la connexion réseau

1 Sélectionnez Paramètres de réseau ouvert. La session Paramètres de réseau ouvert démarre.
2 L'écran d'essai s'affiche et le processus de vérification commence. Appuyez sur Annuler. Le processus de vérification s'arrête.
3 Sélectionnez Param. IP sur l'écran de connexion réseau. L'écran Param. IP apparaît.
4 Sélectionnez le champ supérieur, appuyez sur 📄, puis réglez Paramètres IP sur Entrer manuellement. Procédez de la même manière pour chacune des zones de l'Adresse IP.
Si vous réglez Paramètres IP sur Entrer manuellement, Param. DNS prend automatiquement la valeur Entrer manuellement.
5 Une fois la saisie terminée, sélectionnez OK en bas de la page, puis appuyez sur ←. L'écran d'essai s'affiche et le processus de vérification commence.
6 Une fois la connexion vérifiée, le message "Réussitel L'apparell est connecté à Internet. Veuillez communiquer avec votre fournisseur de services Internet si vous rencontrez des problèmes." apparaît.

IPv6

MENU → Réseau → IPv6 →

Activez ou désactivez l'option IPv6.

MENU → Réseau → État IPv6 →

Vérifiez le statut de votre connexion Internet IPv6.

Paramètres serveur réseau

MENU → Réseau → Paramètres serveur réseau →

Connexion au serveur

Connectez-vous au serveur MagicInfo.

• Adresse du serveur / TLS / Port

Si vous utilisez l'option TLS, le serveur est configuré pour utiliser https et le transfert de données est crypté. (Numéro de port : 7002)
Si vous n'utilisez pas l'option TLS, saisissez l'adresse IP du serveur et le numéro de port. Utilisez 7001 comme numéro de port. (Si vous ne parvenez pas à vous connecter au serveur avec le numéro de port 7001, demandez à votre administrateur de serveur le numéro de port correct et modifiez-le en conséquence.)
Entrez l'adresse IP du serveur et le numéro de port. Utilisez 7001 comme numéro de port. (Si la connexion au serveur est impossible avec le numéro de port 7001, demandez à votre administrateur de serveur le numéro de port correct et modifiez-le en conséquence.)
Pour le mode d'emploi MagicInfo Server, consultez le site suivant : http://displaysolutions.samsung.com → Support → Resources → MagicInfo Web Manual.

MagicInfo Mode

Sélectionnez le MagicInfo Mode approprié selon l'environnement dans lequel l'appareil est utilisé.

- Lite / Premium

Accès serveur

Autorisez ou refusez l'accès au serveur MagicInfo.

- Permet. / Bloquer

FTP Mode

Précisez le mode de fonctionnement FTP.

- ActIf / PassIf

Serv. mandataire

Configurez votre connexion de serveur proxy et les fonctions connexes.

- Adresse / Port / Identifiant / Mot de passe

Les options Adresse / Port / Identifiant et Mot de passe sont activées uniquement si la fonction Serv. mandataire est réglée sur Activer.

Télécommande IP

MENU → Réseau → Télécommande IP →

Autorisez les périphériques de contrôle IP à accéder à distance à votre écran LED et réglez les paramètres de l'environnement de visualisation.

- Activer / Disable

Nom de l'appareil

MENU → Réseau → Nom de l'appareil →

Choisissez ou saisissez un nom d'appareil.

Ce nom peut être affiché sur le périphérique réseau sur le réseau.

• [LED S/Box]Affichage 1 \~ 6 / Entrée util.

Chapitre 09 Système

Accessibilité

MENU → Système → Accessibilité →

Système

Accessibilité

Commencer la configuration

Heure

Commut. auto. srce

Commande

Solution Eco

Ventilation et température

L'image affichée peut varier selon le modèle.

Paramètres du guide vocal

Guide vocal

Activez ou désactivez la fonction Guide vocal. La langue utilisée pour la fonction Guide vocal sera la même que celle du menu actuel.

Les options Volume, Vitesse et Tonalité sont activées uniquement si la fonction Guide vocal est réglée sur Activer.

Volume

Permet de régler le niveau de volume pour la fonction Guide vocal.

• Volume élevé / Moyen / Douce

Vitesse

Permet de régler la vitesse de la fonction Guide vocal.

• Très rapide / Rapide / Normal / Lent / Très lent

Tonalité

Permet d'ajuster le ton de la fonction Guide vocal.

- Élevé / Moyen / Basse

Accessibility Paramètres du guide vocal Désactiver Contraste élevé Agrandir

L'image affichée peut varier selon le modèle.

Commencer la configuration

MENU → Système → Commencer la configuration →

Système Commencer la configuration

L'image affichée peut varier selon le modèle.

Contraste élevé

Permet de définir l'arrière-plan et la police sur des couleurs à contraste élevé dans le menu. La transparence du menu devient opaque lorsque l'option est sélectionnée.

Agrandissez la zone Menu

Refaites les étapes de configuration effectuées lors de votre première utilisation du produit.

Saisissez votre code NIP à 4 chiffres. Le code NIP par défaut est « 0-0-0-0 ». Si vous souhaitez modifier votre code NIP, utilisez la fonction Changer NIP.

Modifiez le code PIN pour protéger votre appareil.

Heure

MENU → Système → Heure →

Heure
Réglage Horloge
Paramètres NTP
H. d'été	Désactiver
Délai d'allumage	0

L'image affichée peut varier selon le modèle.

Vous pouvez configurer Réglage Horloge ou H. d'été. Configurer divers paramètres reliés à l'heure.

Réglage Horloge

Sélectionnez Réglage Horloge. Sélectionnez Date ou Heure, puis appuyez sur 📄.

Pour saisir les chiffres, appuyez sur les touches numériques ou les touches fléchées vers le haut et le bas. Pour passer d'une zone d'entrée à l'autre, utilisez la touche fléchée vers la gauche ou vers la droite. Une fois la saisie terminée, appuyez sur 📄.

Vous pouvez régler la Date et l'Heure directement en appuyant sur les touches numériques de la télécommande.

Paramètres NTP

Configurez l'URL du serveur et le fuseau horaire pour utiliser l'heure du réseau.

H. d'été

Active ou désactive la fonction DST (Daylight Saving Time, heure d'été).

• Date de début: Définissez la date de début de l'heure avancée.
• Date de fin: Règle la date de fin de l'heure d'été.
• Fuseau horaire: Sélectionnez le décalage horaire correct pour votre fuseau horaire.

Les options Date de début, Date de fin et Fuseau horaire sont activées uniquement si la fonction H. d'été est réglée sur Activer.

Délai d'allumage

Si vous connectez plusieurs appareils, réglez le délai de mise sous tension de chaque appareil pour éviter toute surcharge (plage comprise entre 0–50 secondes).

Commut. auto. srce

MENU → Système → Commut. auto. srce →

Commut. auto. srce
Commut. auto. srce	Désactiver
Récup. source primaire	Désactiver
Source primaire	Tous
Source secondaire	DisplayPort
Entrée par défaut	Dernière entrée

L'image affichée peut varier selon le modèle.

Avec la fonctionnalité Commut. auto. srce, l'écran recherche automatiquement la source d'entrée vidéo différente lorsque la source d'entrée actuelle n'est pas active.

Commut. auto. srce

Lorsque la fonction Commut. auto. srce est réglée sur Entrée préréglée, une vidéo active est automatiquement recherchée dans la source vidéo de l'affichage.

La sélection Source primaire sera activée si la source vidéo en cours n'est pas reconnue.

Si aucune source vidéo principale n'est disponible, la sélection Source secondaire sera activée.

Si les sources primaire et secondaire ne sont pas reconnues, le périphérique effectue deux recherches de source active, chacune vérifiant la source primaire puis secondaire. Si les deux recherches échouent, le périphérique retournera à la première source vidéo et affichera un message Indiquant l'absence de signal.

Récup. source primaire

Optez pour le rétablissement ou non de la source d'entrée principale sélectionnée lorsqu'une source d'entrée principale est connectée.

La fonction Récup. source primaire est activée uniquement si le changement de source automatique est défini sur Entrée préréglée.

Source primaire

Indiquez Source primaire comme source d'entrée automatique.

Source secondaire

Indiquez Source secondaire comme source d'entrée automatique.

a fonction Source secondaire est désactivée si Source primaire est réglé sur Tous.

Entrée par défaut

Sélectionnez la source par défaut à laquelle passer lorsque la source d'entrée actuelle est déconnectée.

La fonction est activée uniquement lorsque Commut. auto. srce est définie sur Nouvelle entrée.

Commande

MENU → Système → Commande →

Commande

Démarrage auto.	Désactiver
Écon. d'énergie max.	Activer
Contrôle de mise en veille	Activer
Veille du réseau	Désactiver
Bouton d'alimentation	Allumer seulement

L'image affichée peut varier selon le modèle.

Démarrage auto.

Cette fonction allume automatiquement l'appareil dès qu'il est branché. Vous n'avez pas besoin d'appuyer sur le bouton d'alimentation.

• Désactiver / Activer

Écon. d'énergie max.

Économisez de l'énergie en éteignant le moniteur de votre PC lorsque vous ne l'utilisez pas pendant un certain temps.

• Désactiver / Activer

Contrôle de mise en veille

Vous pouvez régler le mode de mise en veille de sorte qu'il s'active à la réception d'un signal d'entrée.

• Auto

Le mode d'économie d'énergie s'activera si aucun signal d'entrée n'est détecté, et ce même si un périphérique source est connecté à l'appareil.

Le message Aucun signal apparaît si aucun périphérique source n'est connecté.

• Désactiver

Le message Aucun signal apparaît si aucun signal d'entrée n'est détecté.

Si le message « Aucun signal » s'affiche alors qu'un périphérique source est connecté, vérifiez la connexion du câble.

Si Message absence signal est réglé sur Désactiver, le message Aucun signal n'apparaît pas. Si c'est le cas, réglez Message absence signal sur Activer.

- Activer

Le mode d'économie d'énergie s'activera si aucun signal d'entrée n'est détecté.

Commande

Démarrage auto.	Désactiver
Écon. d'énergie max.	Activer
Contrôle de mise en veille	Activer
Veille du réseau	Désactiver

Bouton d'alimentation Allumer seulement

Veille du réseau

Cette fonction permet de garder le réseau sous tension lorsque l'appareil est éteint.

• Désactiver / Activer

Bouton d'alimentation

Le bouton d'alimentation de la télécommande ⏻ peut être réglé soit pour mettre l'appareil sous tension, soit pour le mettre sous/hors tension.

• Allumer seulement: Réglez le bouton d'alimentation de la télécommande ⏻ pour qu'il mette l'appareil sous tension uniquement.
• Allumer/éteindre: Réglez le bouton d'alimentation de la télécommande ⏻ pour qu'il mette l'appareil sous/hors tension.

Solution Eco

MENU → Système → Solution Eco →

Solution Eco
Capteur Eco	Désactiver
• Luminosité minimale	0
Veille abs. sign.	15 minutes
Arrêt autom.	Désactiver

L'image affichée peut varier selon le modèle.

Capteur Eco

Réglez automatiquement la luminosité de l'image selon le niveau de lumière environnant.

• Désactiver / Activer

Si le contraste de l'écran n'est pas suffisant, définissez Capteur Eco sur Désactiver. Si l'option Capteur Eco est définie sur Désactiver, il est possible que les normes en matière d'énergie ne soient pas respectées.

Luminosité minimale

Optimisez automatiquement la luminosité de l'écran en fonction de l'environnement.

Si la fonction Capteur Eco est réglée sur Activer, la luminosité de l'écran peut changer (devenir légèrement plus sombre ou plus claire) selon l'intensité de l'éclairage ambiant.

Disponible uniquement lorsque Capteur Eco a la valeur Activer.

Veille abs. sign.

Économisez de l'énergie en éteignant le produit lorsqu'aucun signal n'est reçu d'aucune source.

• Désactiver / 15 minutes / 30 minutes / 60 minutes

Cette fonction ne fonctionne pas si l'affichage est en mode veille.

Le produit s'éteindra automatiquement à l'heure définie. Cette heure peut être modifiée selon les besoins.

Arrêt autom.

Réglez le délai d'inactivité après lequel l'affichage s'éteindra.

• Désactiver / 4 heures / 6 heures / 8 heures

Ventilation et température

MENU → Système → Ventilation et température →

Ventilation et température
Contrôle du ventilateur	Auto
Contrôle de la température	77

L'image affichée peut varier selon le modèle.

Cela permet de configurer des éléments liés à la vitesse et à la température du ventilateur dans chaque lot.

Contrôle du ventilateur

Permet de sélectionner le mode automatique ou manuel pour les paramètres de vitesse de ventilateur.

- Auto / Manuel

Contrôle de la température

Cela permet de configurer des éléments liés à la vitesse et à la température du ventilateur dans chaque lot. Cette fonction détecte la température interne de l'appareil. Vous pouvez spécifier la plage de température acceptable.

La température par défaut est réglée à 77 °C.

La température de service recommandée de l'appareil se trouve entre 75 et 80 °C (d'après une température ambiante de 40 °C).

Le produit s'éteint automatiquement pour éviter une surchauffe si la température dépasse la limite de température spécifiée et continue d'augmenter.

Lire avec

MENU → Système → Llre avec →

Système

Lire avec MagicInfo

L'Image affichée peut varier selon le modèle.

Changer NIP

MENU → Système → Changer NIP →

Système

Changer NIP

L'image affichée peut varier selon le modèle.

Sélectionnez le mode Llre avec approprié selon l'environnement dans lequel l'appareil est utilisé.

L'écran d'accueil peut varier selon le paramétrage.

- Maglclinfo / Lanceur d'URL

Modifier votre numéro d'identification personnel (NIP) à 4 chiffres.

Choisissez 4 chiffres comme code NIP et saisissez-les dans Entrez un nouveau NIP.. Saisissez à nouveau ces

4 chiffres dans Entrez le NIP à nouveau..

L'appareil a mémorisé votre nouveau NIP.

Le code NIP par défaut est « 0-0-0-0 ».

Modifiez le code PIN pour protéger votre appareil.

Sécurité

MENU → Système → Sécurité →

Sécurité

Activation du verrouillage de sécurité
Bouton Allumer	Activer
Verrouillage des touches	Désactiver
Verr. lecture USB auto.	Désactiver
Gestion à distance	Permet.
Protocole sécurisé	Désactiver
Port de réseau	Activer

Activation du verrouillage de sécurité

Saisissez votre code NIP à 4 chiffres. Le code NIP par défaut est « 0-0-0-0 ». Si vous souhaitez modifier votre code NIP, utilisez la fonction Changer NIP.

Modifiez le code PIN pour protéger votre appareil.

Activez ou désactivez l'option Activation du verrouillage de sécurité. Activation du verrouillage de sécurité limite les actions pouvant être effectuées avec la télécommande. Le code PIN correct doit être saisi pour désactiver l'option Activation du verrouillage de sécurité.

Bouton Allumer

Activez cette fonction pour activer le bouton d'alimentation de la télécommande pour mettre le produit sous tension lorsque le mode Activation du verrouillage de sécurité est activé.

• Désactiver / Activer

Verrouillage des touches

Vous pouvez utiliser ce menu pour verrouiller les boutons sur le produit.

Seule la télécommande permet de manipuler le produit si la fonction Verrouillage des touches est réglée sur Activer.

• Désactiver / Activer

Verr. lecture USB auto.

Sélectionnez si le contenu MagicInfo enregistré sur un périphérique USB connecté doit être lu automatiquement.

Aotre contenu doit être un Published Content créé à l'aide de l'application MagicInfo Premium application et publié sur le périphérique USB que vous utilisez. Le programme MagicInfo Premium application est disponible sur le site Web. (http://displaysolutions.samsung.com)
One fois publié sur un périphérique USB, votre Published Content est enregistré dans les dossiers Contents et Schedules dans le dossier racine du périphérique USB connecté.

- Désactiver Lire automatiquement du contenu MagicInfo enregistré sur le périphérique USB.

- Activer Ne pas lire automatiquement le contenu MagicInfo enregistré sur le périphérique USB.

vous connectez un périphérique USB comportant du contenu MagicInfo, le message « Verr. lecture USB auto. : Activer » s'affiche pendant cinq secondes.

Gestion à distance

Vous pouvez autoriser ou non les commandes externes en activant l'option Permet, ou Bloquer pour accéder à votre produit par le biais d'un réseau.

• Bloquer / Permet.
  La configuration modifiée reste enregistrée même lorsque vous mettez le périphérique hors tension et sous tension à l'aide du bouton ou de l'interrupteur de mise sous tension.

Protocole sécurisé

Sécurisez le protocole entre ce périphérique et d'autres périphériques.

• Désactiver / Activer

Port de réseau

Bloquez l'accès au réseau externe. Vous pouvez enregistrer les réseaux sur le serveur pour autoriser l'accès.

• Désactiver / Activer

Port USB

Bloquez la connexion aux ports USB externes,

• Désactiver / Activer

Général

MENU → Système → Général →

Général Sécurité intell. Anynet+ (HDMI-CEC) Connex. HDMI à chaud Logo personnalisé Stockage vide Retardateur audio Activer Désactiver 30

L'image affichée peut varier selon le modèle.

Sécurité intell.

Sécurité fournie pour protéger votre périphérique d'affichage et les périphériques de stockage connectés contre les virus.

Recher.

Permet d'inspecter le périphérique d'affichage et les périphériques de stockage connectés à la recherche de virus.

Liste d'éléments isolés

Liste des éléments qui ont été isolés car ils contiennent des virus.

Anynet+ (HDMI-CEC)

Anynet+ est une fonction qui vous permet de contrôler tous les périphériques Samsung connectés prenant en charge Anynet+ à l'aide de la télécommande de votre produit Samsung. Le système Anynet+ peut être utilisé uniquement avec les appareils Samsung dotés de la fonction Anynet+. Pour vérifier si un appareil Samsung en est pourvu, vérifiez la présence d'un logo Anynet+ sur celui-ci.

• Désactiver (●) / Activer (●)

Vous ne pouvez contrôler des périphériques Anynet+ qu'au moyen de la télécommande du produit, et non des boutons présents sur le produit.
Si se peut que la télécommande du produit ne fonctionne pas dans certaines situations. Si tel est le cas, sélectionnez à nouveau le périphérique Anynet+.
La fonction Anynet+ est opérationnelle lorsque le périphérique AV prenant en charge Anynet+ est en veille ou sous tension.
Anynet+ prend en charge jusqu'à 12 périphériques AV. Notez bien que vous pouvez connecter jusqu'à 3 appareils du même type.

Dépannage pour Anynet+

Problème Solution possible
Anynet+ ne fonctionne pas.	Vérifiez que le périphérique est bien un périphérique Anynet+. Le système Anynet+ prend uniquement en charge des périphériques Anynet+.Vérifiez si le câble d'alimentation de l'appareil Anynet+ est correctement branché.Vérifiez les branchements des câbles vidéo/HDMI de l'appareil Anynet+.Vérifiez que Anynet+ (HDMI-CEC) est réglé surActiverdans le menuSystème.Vérifiez si la télécommande est compatible avec Anynet+.Anynet+ ne fonctionne pas dans certains cas (configuration initiale).Lorsque vous branchez ou retirez le câble HDMI, veillez à relancer une recherche d'appareils ou à éteindre et rallumer votre produit.Vérifiez si la fonction Anynet+ de l'appareil Anynet a bien été activée.
Je veux démarrer Anynet+.	Vérifiez que le périphérique Anynet+ est correctement connecté au produit et queAnynet+ (HDMI-CEC) est réglé surActiverdans le menuSystème.
Je veux quitter Anynet+.	Appuyez sur le boutonSOURCEde la télécommande et choisissez un appareil non compatible Anynet+.
Le message "Déconnexion de l'appareil Anynet+ ..." apparaît à l'écran.	Vous ne pouvez pas utiliser la télécommande pendant la configuration de Anynet+ ou le passage à un mode d'affichage.La télécommande n'est utilisable qu'au terme de la configuration d'Anynet+ ou du passage vers Anynet+.
L'appareil Anynet+ ne lit pas le contenu.	Vous ne pouvez pas utiliser la fonction de lecture pendant la configuration initiale.
L'appareil branché ne s'affiche pas.	Vérifiez si l'appareil prend bien en charge les fonctions Anynet+.Vérifiez si le câble HDMI a bien été branché.Vérifiez queAnynet+ (HDMI-CEC) est réglé surActiverdans le menuSystème.Effectuez une nouvelle recherche d'appareils Anynet+.Anynet+ requiert une connexion HDMI. Vérifiez que l'appareil est bien connecté à votre produit à l'aide d'un câble HDMI.Certains câbles HDMI ne prennent pas en charge les fonctions Anynet+.Si la connexion est interrompue en raison d'une panne de courant ou de la déconnexion du câble HDMI, répétez la recherche d'appareils.

Général
Sécurité intell.
Anynet+ (HDMI-CEC)
Connex. HDMI à chaud	Activer
Logo personnalisé	Désactiver
Stockage vide
Retardateur audio	30

L'image affichée peut varier selon le modèle.

Connex. HDMI à chaud

Cette fonction permet d'activer le délai de mise sous tension d'un périphérique source HDMI.

• Désactiver / Activer

Logo personnalisé

Vous pouvez télécharger, sélectionner et régler la durée d'affichage d'un logo personnalisé qui apparaît lorsque le périphérique est sous tension.

- Logo personnalisé

Nous pouvez sélectionner un logo personnalisé (image/vidéo) ou désactiver l'affichage du logo personnalisé.
Nous pouvez télécharger le logo personnalisé à partir d'un dispositif USB externe pour le régler.

• Durée affich. logo

Si le type de logo personnalisé est une Image, vous pouvez régler la Durée affich. logo.

• Téléch. fichier logo

Nous pouvez télécharger un logo personnalisé à partir d'un dispositif USB externe.
Je fichier du logo personnalisé que vous voulez télécharger doit être sauvegardé sous le nom « samsung » en minuscules.
Zorsque de nombreux dispositifs USB ont été connectés au périphérique, ce dernier essaie de télécharger le logo personnalisé à partir du dernier dispositif qui a été connecté à le périphérique.

Restrictions liées au fichier logo personnalisé

• Concernant le type d'image du logo personnalisé, le périphérique ne prend en charge que les fichiers de table de bits (format aRGB 32 bpp).
• La résolution du type d'image du logo personnalisé doit être entre un minimum de 128 x 64 et la résolution d'écran maximale possible. (Les valeurs horizontales et verticales de la résolution doivent être des multiples de 4.)
• Pour le type de vidéo de logo personnalisé, le périphérique ne prend en charge que les types de flux TS (Transport Stream).
• Le périphérique prend en charge des fichiers vidéo de 150 MB maximum. La longueur recommandée d'un fichier vidéo est de 20 secondes au maximum.

Général

Stockage vide

Retardateur audio

30

Format de sortie audio numérique

PCM

Stockage vide

Supprimez des fichiers afin de libérer de l'espace pour les nouveaux fichiers de contenu. Les fichiers récemment programmés ne seront pas supprimés.

Retardateur audio

Permet de régler le délai entre les pistes audio et vidéo. (Plage : 0\~250)

Format de sortie audio numérique

Sélectionnez le format de sortie audio numérique.

- PCM / Dolby Digital

Réinitialiser le système

MENU → Système → Réinitialiser le système →

Système

Réinitialiser le système

Restaurez tous les paramètres du système par défaut.

Chapitre 10 Support technique

Mise à jour du logiciel

MENU → Support tech. → Mise à jour du logiciel →

Le menu Mise à jour du logiciel vous permet d'installer la toute dernière version du logiciel du produit.

é vitez de couper l'alimentation avant la fin de la mise à niveau. Ce dernier sera automatiquement éteint puis rallumé après la mise à niveau logicielle.

Mettre à jour maintenant

Mettez à jour le logiciel vers la toute dernière version.

Version actuelle: il s'agit de la version de logiciel déjà installée sur le produit.

Contacter Samsung

Vous pouvez afficher l'adresse du site Web Samsung, le numéro de téléphone du centre d'appel, le numéro de modèle, la version du logiciel et la licence open source de votre produit, ainsi que d'autres informations.

Allez à Contacter Samsung et recherchez le Code du modèle et la Version du logiciel du produit.

Conditions générales

MENU → Support tech. → Conditions générales →

Consultez et acceptez la politique de confidentialité de MagicInfo et d'autres services.

Assurez-vous que le produit est connecté au réseau.

Réinitial. tout

MENU → Support tech. → Réinitial. tout →

Cette option retourne tous les réglages actuels d'un périphérique d'affichage à leurs valeurs d'usine par défaut.

Chapitre 11 Guide de dépannage

Avant de communiquer avec le Centre de service à la clientèle Samsung, vérifiez votre produit de la manière suivante. Si le problème persiste, communiquez avec le Centre de service à la clientèle Samsung.

Prérequis avant de contacter le Centre de service à la clientèle Samsung

Vérification de l'appareil

Vérifiez si l'appareil fonctionne normalement à l'aide de la fonction de vérification.

Si l'écran reste vide pendant que le témoin d'alimentation clignote même si l'appareil est connecté correctement à un PC, effectuez la procédure de vérification du produit.

1 Mettez le PC et l'appareil hors tension.
2 Déconnectez tous les câbles de l'appareil.
3 Mettre l'appareil sous tension.
4 Si le message Aucun signal s'affiche, cela signifie que l'appareil fonctionne correctement.

Si l'écran reste vide, vérifiez le système PC, la carte vidéo et le câble.

Vérification de la résolution et de la fréquence

SAMBASi un mode excède les résolutions prises en charge, le message « Pas le mode optimal » s'affiche brièvement.

Paramétrez la résolution du PC en vous reportant aux Modes de minutage préréglés.

Vérifiez les éléments suivants.

Problème d'installation (mode PC)
L'écran ne cesse de s'allumer et s'éteindre.	Vérifiez que le câble entre le produit et l'ordinateur est correctement branché.
Les quatre côtés de l'écran sont vides lorsqu'un câble DP, HDMI ou HDMI-DVI relie l'appareil au PC.	Les espaces vides à l'écran ne sont pas causés par l'appareil.
	Les espaces vides à l'écran sont dus à l'ordinateur ou à la carte graphique. Pour résoudre ce problème, réglez la taille d'écran dans les paramètres HDMI ou DVI de la carte graphique.
	Si le menu des paramètres de la carte vidéo ne comporte pas d'option pour régler la taille d'écran, installez la dernière version du pilote de la carte vidéo.(Veuillez contacter le fabricant de la carte ou de l'ordinateur pour savoir comment régler les paramètres d'écran.)

Problème d'écran
Le témoin d'alimentation est éteint. L'écran ne veut pas s'allumer.	Assurez-vous que le cordon d'alimentation est connecté.
Aucun signal s'affiche à l'écran.	Vérifiez que l'appareil est correctement connecté avec un câble.
	Vérifiez que le périphérique source connecté au produit est sous tension.
Pas le mode optimal est affiché.	Ce message est affiché lorsqu'un signal de la carte vidéo excède la résolution et la fréquence maximales de l'appareil.
	Reportez-vous au Tableau des modes de signal standard et réglez la résolution et la fréquence maximales selon les spécifications de l'appareil.
Les Images à l'écran apparaisent déformées.	Vérifiez la connexion du câble à l'appareil.
L'écran n'est pas clair. L'écran est flou.	Réglez la résolution et la fréquence au niveau recommandé.
L'écran apparaît instable et vacillant.	Vérifiez que la résolution et la fréquence du PC et de la carte vidéo se trouvent dans une plage compatible avec l'appareil. Modifiez ensuite les réglages de l'écran si besoin en vous reportant au préréglage des modes de temporisation.
Des ombres et des Images fantômes persistent à l'écran.
L'écran est trop clair. L'écran est trop sombre.	Accédez à Image et réglez les paramètres Luminosité et Contraste.
Les couleurs de l'écran ne sont pas constantes.	Allez à Image et réglez les paramètres Espace couleur.
Le blanc n'est pas vraiment blanc.	Allez à Image et réglez les paramètres Équilibrage du blanc.
Il n'y a pas d'image à l'écran et le témoin d'alimentation clignote toutes les 0.5 à 1 seconde.	L'appareil est en mode d'économie d'énergie.
	Appuyez sur n'importe quelle touche du clavier ou déplacez la souris pour retourner à l'écran précédent.
Le produit s'ételndra automatiquement.	Si un ordinateur est connecté au produit, vérifiez s'il est sous ou hors tension.
	Assurez-vous que le câble d'alimentation est correctement branché au produit et à une prise de courant.
	Si le signal émis par un périphérique connecté n'est pas détecté, le produit s'éteindra automatiquement après 10 à 15 minutes.
L'écran ne présente pas un aspect normal.	Le contenu vidéo encodé peut altérer la qualité de l'image en cas de scènes impliquant des objets qui se déplacent rapidement, comme c'est le cas dans une rencontre sportive ou un film d'action.
	Un signal ou une qualité d'image faible peut également être à l'origine d'un problème de qualité d'affichage. Cela ne signifie pas que le produit est défectueux.
	Un téléphone cellulaire dans un rayon d'un mètre peut provoquer de l'électricité statique sur les appareils analogiques et numériques.Allez dans Image et réglez les paramètres de l'écran tels que Image Mode, Couleur, Luminosité et Netteté.
La luminosité et la couleur semblent anormales.
	Restaurez les paramètres de l'écran sur leurs valeurs par défaut. (p. 64)
Les couleurs suivantes s'affichent : rouge, vert et bleu.	Vérifiez si le câble est bien branché.
	Le problème peut survenir lorsque le panneau du produit est défectueux. Contactez un centre de réparation Samsung pour résoudre le problème.
L'écran semble instable, puis l'affichage s'arrête.	L'écran peut être bloqué lorsque la résolution recommandée n'est pas utilisée ou le signal n'est pas stable. Pour résoudre le problème, configurez l'écran de l'ordinateur sur la résolution recommandée.
L'écran ne peut pas être affiché en mode plein écran.	Un fichier de contenu SD (4:3) mis à l'échelle peut provoquer l'apparition de barres noires des deux côtés d'un écran sur une chaîne HD.
	Une vidéo dont le format d'image est différent du produit peut entraîner l'apparition d'une barre noire en haut et en bas de l'écran.
	Réglez l'écran en mode plein écran sur le produit ou le périphérique source.
L'écran du boîtier clignote.	Vérifiez la connexion du câble LAN au périphérique.
	Vérifiez que le câble LAN est correctement connecté au périphérique.
	Vérifiez que le port LAN du périphérique ne contient aucun corps étranger.

Problème de télécommande
La télécommande ne fonctionne pas.	Assurez-vous que les piles sont placées correctement (+/-).
	Vérifiez si les piles sont épuisées.
	Vérifiez s'il y a une panne de courant.
	Assurez-vous que le cordon d'alimentation est connecté.
	Vérifiez si une éclairage spécial ou des enseignes au néon se trouve à proximité.

Problème de périphérique source

Un son de blp se fait entendre lorsque mon PC démarre.

Si un son de blp se fait entendre lorsque votre PC démarre, faites-le réparer.

Autre problème

Le produit dégage une odeur de plastique.	Cette odeur est normale et disparaît avec le temps.
La lecture vidéo est hachée.	Vérifiez le branchement du câble. Rebranchez-le si nécessaire.
	Utilisez un câble standard.
De fines particules apparaissent sur les bords de l'écran.	Les particules font partie de la conception du produit. Le produit n'est pas défectueux.
Lorsque j'essaie de modifier la résolution du PC, le message « Définition actuellem. réglée non compatible. » apparaît.	Le message « Définition actuellem. réglée non compatible. » s'affiche si la résolution de la source d'entrée dépasse la résolution maximum de l'écran.Pour résoudre le problème, remplacez la résolution de l'ordinateur par une résolution prise en charge par l'écran.
Nv nr HDMI ne fonctionne pas correctement sur un périphérique HDMI doté d'une sortie YCbCr.	Cette fonction n'est disponible que lorsqu'un périphérique source, comme un lecteur DVD et un décodeur TV, est branché au produit à l'aide d'un un câble HDMI (signal RGB).
Le capteur IR ne fonctionne pas.	Appuyez sur un bouton de la télécommande et vérifiez que le voyant d'alimentation clignote.Si le voyant d'alimentation ne clignote pas, vérifiez la connexion entre le câble infrarouge externe et le périphérique, puis éteignez et rallumez l'interrupteur d'alimentation du périphérique.Si le voyant d'alimentation ne clignote pas alors que le câble est branché correctement et que l'interrupteur d'alimentation a été éteint puis rallumé, contactez le centre de service le plus proche.
En mode d'économie d'énergie, lorsque la source d'entrée est DisplayPort, les paramètres d'affichage du PC ne peuvent pas être enregistrés.	Allez à Système → Commande et définissez Écon. d'énergie max. sur Désactiver. Vous pouvez également reconfigurer les paramètres de sortie d'affichage du PC. Assurez-vous que le produit est allumé.
Lors du démarrage du PC lorsque la source d'entrée est définie sur DisplayPort, le BIOS et l'écran de démarrage n'apparaissent pas.	Démarrez le PC lorsque le produit est allumé ou lorsque la source d'entrée n'est pas DisplayPort.

Chapitre 12 Spécifications

Général

Nom du modèle SNOW-1810U		SNOW-JMU
Alimentation électrique		AC100-240V- 50/60HzEn fonction de la tension alternative de l'adaptateur. Pour la tension CC du produit, reportez-vous à son étiquette.
Considérations environnementales	Fonctionnement	Température: 32 °F - 104 °F (0 °C - 40 °C)Humidité: 10% - 80%, sans condensation
	Rangement	Température: -4 °F - 113 °F (-20 °C - 45 °CHumidité: 5% - 95%, sans condensation* Applicable avant retrait de l'emballage du produit.
Modèles pris en charge		IFH, IFH-D, IFJ, IWJ, IER/IER-F, IFR/IFR-F Series

prêt à l'emploi
Le moniteur peut être installé et utilisé avec des systèmes Prêt à l'emploi (Plug-and-Play) compatibles. L'échange de données bl-directionnel entre le moniteur et le système PC optimise les réglages du moniteur. L'installation du moniteur s'opère automatiquement. Toutefols, vous pouvez personnaliser les réglages de l'installation si vous le souhaitez.
Pour connaître en détail les caractéristiques de l'appareil, consultez le site Web de Samsung Electronics.
Effectuez une mise à jour vers le dernier logiciel pour assurer la prise en charge des boîtiers de la série IF.

Modes de minutage préréglés

Fréquence horizontale Le temps requis pour balayer une seule ligne de gauche à droite de l'écran est désigné par cycle horizontal. La valeur réciproque du cycle horizontal se nomme fréquence horizontale. La fréquence horizontale se mesure en kHz.

Fréquence verticale L'appareil affiche une seule image plusieurs fois par seconde (comme un tube fluorescent) pour obtenir le résultat vu par le téléspectateur. Le nombre d'apparition de l'image par seconde se nomme fréquence verticale ou taux de rafraîchissement. La fréquence verticale se mesure en Hz.

Let appareil ne peut être réglé qu'à une seule résolution pour chaque taille d'écran afin d'obtenir une qualité d'image optimale en fonction de la nature du panneau. Une résolution différente de celle spécifiée risque de dégrader la qualité d'image. Pour éviter ce problème, il est recommandé de sélectionner la résolution optimale spécifiée pour votre produit.
Lorsque l'option Étendre le signal d'entrée est définie sur Activer, la résolution la plus élevée prise en charge est la suivante : 3840 x 2160 à 60 Hz. Lorsque l'option Étendre le signal d'entrée est définie sur Désactiver, la résolution la plus élevée prise en charge est la suivante : 1920 x 1080 à 60 Hz.

Nom du modèle SNOW-1810U / SNOW-JMU
Synchronisation	Fréquence horizontale	30 – 135 kHz
	Fréquence verticale	30 – 75 Hz (DP), 24 – 75 Hz (HDMI)
Résolution	Résolution optimale	1920 x 1080 à 60 Hz, 3840 x 2160 à 60 Hz
	Résolution maximale	1920 x 1080 à 60 Hz, 3840 x 2160 à 60 Hz

À propos de la fonction
« Regroupement S-Box »
La fonction « Regroupement S-Box » permet de contrôler plusieurs S-Box simultanément ou de configurer un seul écran à l'aide de plusieurs S-Box.
- Pour configurer un seul écran, sélectionnez Image → Format d'image LED et définissez Résolution de sortie sur UHD.
- Les sources d'entrée incluses dans « Regroupement S-Box pris en charge » sous Modes de minutage préreglés peuvent être utilisées pour configurer un seul écran uniquement.
- Si vous utilisez un seul écran configuré avec plusieurs périphériques, l'utilisation de certaines fonctions d'amélioration de la qualité de l'image peut être restreinte. (Pour plus de détails sur la configuration des paramètres de qualité d'image optimale, contactez le revendeur auprès duquel vous avez acheté le périphérique.)

L'écran sera automatiquement réglé si un signal faisant partie des modes de signaux standard suivants est transmis à votre PC. Si le signal transmis par votre PC ne fait pas partie des modes de signaux standard, l'écran sera probablement vide avec le témoin allumé. Dans un tel cas, modifiez les réglages d'après le tableau suivant en vous reportant au manuel de l'utilisateur de la carte vidéo

Résolution	Fréquence horizontale (kHz)	Fréquence verticale (Hz)	Fréquence d'horloge (MHz)	Polarité de synchronisation (H/V)	Regroupement de S-Box pris en charge
IBM/VESA, 640 x 480	31.469	59.940	25.175	N / N	-
Mac, 640 x 480	35.000	66.667	30.240	N / N	-
VESA, 640 x 480 37.861	72.809 31.500 N / N -
VESA, 640 x 480 37.500	75.000 31.500 N / N -
IBM, 720 x 400	31.469	70.087	28.322	N / P	-
VESA, 800 x 600	35.156	56.250	36.000	P / P	-
VESA, 800 x 600	37.879	60.317	40.000	P / P	-
VESA, 800 x 600	48.077	72.188	50.000	P / P	-
VESA, 800 x 600	46.875	75.000	49.500	P / P	-
Mac, 832 x 624	49.726	74.551	57.284	N / N	-
VESA, 1024 x 768	48.363	60.004	65.000	N / N	√
VESA, 1024 x 768	56.476	70.069	75.000	N / N	-
VESA, 1024 x 768	60.023	75.029	78.750	P / P	-
VESA, 1152 x 864	67.500	75.000	108.000	P / P	-
Mac, 1152 x 870	68.681	75.062	100.000	N / N	-
VESA, 1280 x 720	45.000	60.000	74.250	P / P	√
VESA, 1280 x 800	49.702	59.810	83.500	N / P	-
VESA, 1280 x 1024	63.981	60.020	108.000	P / P	√
VESA, 1280 x 1024	79.976	75.025	135.000	P / P	-
VESA, 1366 x 768	47.712	59.790	85.500	P / P	-
VESA, 1440 x 900 55.935	59.887 106.500 N / P -
VESA, 1600 x 900 60.000	60.000 108.000 P / P				√
VESA, 1680 x 1050 65.290	59.954 146.250 N / P -
VESA, 1920 x 1080	67.500	60.000	148.500	P / P	√
VESA CVT, 1920 x 1080	66.587	59.934	138.500	P / N	-
VESA CVT, 2560 x 1440	88.787	59.951	241.500	P / N	-
VESA CVT, 3840 x 2160	133.313	59.997	533.250	P / N	-
CTA-861 VIC 3, 720 x 480	31.469	59.940	27.000	N / N	-
CTA-861 VIC 4, 1280 x 720	45.000	60.000	74.250	P / P	√
CTA-861 VIC 5, 1920 x 1080i	33.750	60.000	74.250	P / P	-
CTA-861 VIC 16, 1920 x 1080	67.500	60.000	148.500	P / P	√
CTA-861 VIC 18, 720 x 576	31.250	50.000	27.000	N / N	√
CTA-861 VIC 19, 1280 x 720	37.500	50.000	74.250	P / P	√
CTA-861 VIC 20, 1920 x 1080i	28.125	50.000	74.250	P / P	-
CTA-861 VIC 31, 1920 x 1080	56.250	50.000	148.500	P / P	√
CTA-861 VIC 32, 1920 x 1080	27.000	24.000	74.250	P / P	-
CTA-861 VIC 33, 1920 x 1080	28.125	25.000	74.250	P / P	-
CTA-861 VIC 34, 1920 x 1080	33.750	30.000	74.250	P / P	-
CTA-861 VIC 93, 3840 x 2160	54.000	24.000	297.000	P / P	-
CTA-861 VIC 94, 3840 x 2160	56.250	25.000	297.000	P / P	-
CTA-861 VIC 95, 3840 x 2160	67.500	30.000	297.000	P / P	-
CTA-861 VIC 96, 3840 x 2160	112.500	50.000	594.000	P / P	√
CTA-861 VIC 97, 3840 x 2160	135.000	60.000	594.000	P / P	√

Chapitre 13 Annexe

Service payant (frais facturés aux clients)

Même si la couverture de la garantie s'applique, la visite d'un technicien de service suite à une demande d'assistance peut vous être facturée dans les cas suivants.

L'appareil ne présente pas de défaut

Nettoyage de l'appareil, réglage, explications, réinstallation, etc.

• Si un technicien d'entretien doit fournir des instructions sur l'utilisation du produit ou règle simplement les options sans démonter l'appareil.
• Si le défaut résulte de facteurs environnementaux externes (Internet, antenne, signal câblé, etc.)
• Si l'appareil est réinstallé ou que d'autres périphériques sont connectés une fois que l'appareil a été installé (pour la première fois)
• Si l'appareil est réinstallé en vue d'être déplacé dans un autre endroit ou un autre bâtiment.
• Si le client souhaite obtenir des instructions d'utilisation pour la compatibilité avec l'appareil d'un autre fabricant.
• Si le client souhaite obtenir des instructions d'utilisation du réseau ou du programme d'un autre fabricant.
• Si le client demande l'installation du logiciel et la configuration de l'appareil.
• Si le technicien de service enlève/nettoie de la poussière ou des substances étrangères ayant pénétré dans l'appareil.
• Si le client demande une nouvelle installation après avoir acheté un appareil à domicile ou en ligne.

Dommage causé au produit par la faute du client

Dommage causé au produit par une mauvaise manipulation ou une réparation inadéquate du client

Si le dommage résulte de l'un des facteurs suivants:

• Impact ou chute extérieur(e).
  • Utilisation de fournitures ou d'un produit vendu séparément non précisé (es) par Samsung.
• Réparation effectuée par une personne n'appartenant pas à une entreprise de services d'ingénierie ou un partenaire de Samsung Electronics Co., Ltd
  • Transformation ou réparation de l'appareil effectuée par le client
  • Utilisation d'une tension inadéquate ou branchements électriques non autorisés.
  • Non-respect des consignes de prudence indiquées dans le guide d'utilisation

Autres raisons

• Si l'apparell tombe en panne suite à un désastre naturel. (foudre, Incendle, tremblement de terre, inondation, etc.)
• Si tous les consommables sont épuisés (batterie, toner, lumières fluorescentes, tête, vibrateur, lampe, filtre, ruban, etc.)
  Si le client demande une assistance alors que l'appareil ne présente pas de défaut, ce service peut lui être facturé. En conséquence, il est recommandé de lire préalablement le guide d'utilisation.

Licence

HDMI

Lorsque vous utilisez des logiciels open source, la licence est disponible dans le menu du produit. La licence est rédigée uniquement en anglais.

Pour obtenir des informations sur la mention de licence de code source libre, contactez le Service Consommateurs Samsung ou envoyez un courriel à [e-mail].
