MODE D'EMPLOI Rebel 24 HE DIRT DEVIL

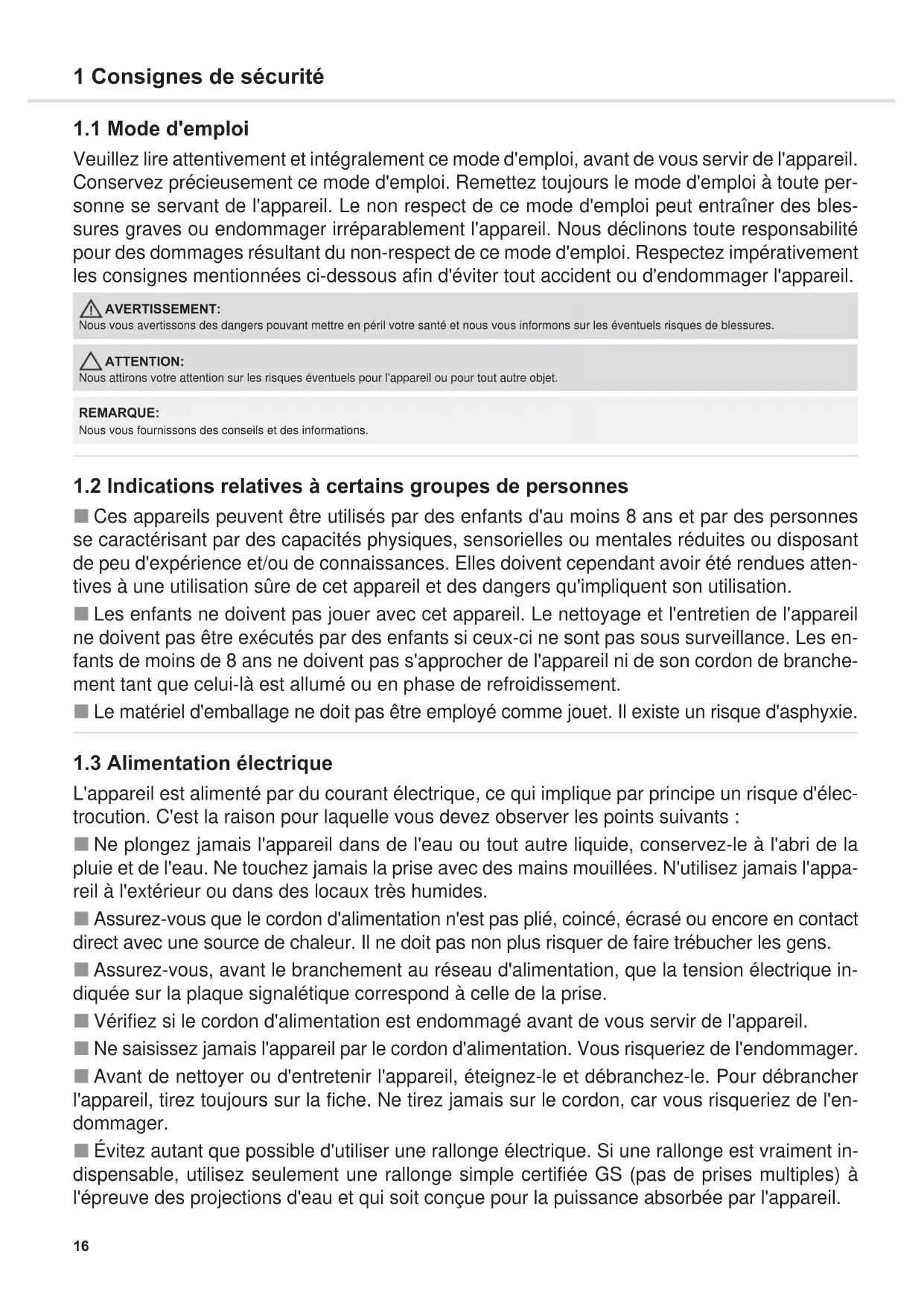

Veuillez lire attentivement et intégralement ce mode d'emploi, avant de vous servir de l'appareil. Conservez précieusement ce mode d'emploi. Remettez toujours le mode d'emploi à toute per- sonne se servant de l'appareil. Le non respect de ce mode d'emploi peut entraîner des bles- sures graves ou endommager irréparablement l'appareil. Nous déclinons toute responsabilité pour des dommages résultant du non-respect de ce mode d'emploi. Respectez impérativement les consignes mentionnées ci-dessous afin d'éviter tout accident ou d'endommager l'appareil.

1.2 Indications relatives à certains groupes de personnes

Ces appareils peuvent être utilisés par des enfants d'au moins 8 ans et par des personnes se caractérisant par des capacités physiques, sensorielles ou mentales réduites ou disposant de peu d'expérience et/ou de connaissances. Elles doivent cependant avoir été rendues atten- tives à une utilisation sûre de cet appareil et des dangers qu'impliquent son utilisation. Les enfants ne doivent pas jouer avec cet appareil. Le nettoyage et l'entretien de l'appareil ne doivent pas être exécutés par des enfants si ceux-ci ne sont pas sous surveillance. Les en- fants de moins de 8 ans ne doivent pas s'approcher de l'appareil ni de son cordon de branche- ment tant que celui-là est allumé ou en phase de refroidissement. Le matériel d'emballage ne doit pas être employé comme jouet. Il existe un risque d'asphyxie.

1.3 Alimentation électrique

L'appareil est alimenté par du courant électrique, ce qui implique par principe un risque d'élec- trocution. C'est la raison pour laquelle vous devez observer les points suivants : Ne plongez jamais l'appareil dans de l'eau ou tout autre liquide, conservez-le à l'abri de la pluie et de l'eau. Ne touchez jamais la prise avec des mains mouillées. N'utilisez jamais l'appa- reil à l'extérieur ou dans des locaux très humides. Assurez-vous que le cordon d'alimentation n'est pas plié, coincé, écrasé ou encore en contact direct avec une source de chaleur. Il ne doit pas non plus risquer de faire trébucher les gens. Assurez-vous, avant le branchement au réseau d'alimentation, que la tension électrique in- diquée sur la plaque signalétique correspond à celle de la prise. Vérifiez si le cordon d'alimentation est endommagé avant de vous servir de l'appareil. Ne saisissez jamais l'appareil par le cordon d'alimentation. Vous risqueriez de l'endommager. Avant de nettoyer ou d'entretenir l'appareil, éteignez-le et débranchez-le. Pour débrancher l'appareil, tirez toujours sur la fiche. Ne tirez jamais sur le cordon, car vous risqueriez de l'en- dommager. Évitez autant que possible d'utiliser une rallonge électrique. Si une rallonge est vraiment in- dispensable, utilisez seulement une rallonge simple certifiée GS (pas de prises multiples) à l'épreuve des projections d'eau et qui soit conçue pour la puissance absorbée par l'appareil.

Nous vous avertissons des dangers pouvant mettre en péril votre santé et nous vous informons sur les éventuels risques de blessures. ATTENTION: Nous attirons votre attention sur les risques éventuels pour l'appareil ou pour tout autre objet. REMARQUE: Nous vous fournissons des conseils et des informations.17 1 Consignes de sécurité

1.4 Utilisation conforme à la destination

Cet aspirateur-traîneau doit seulement être utilisé dans un cadre domestique. Toute utilisation à titre professionnel est strictement interdite. Cet aspirateur-traîneau doit uniquement servir à nettoyer des sols et des revêtements de sols secs d'un degré de saleté normal. Suivant la brosse que vous avez mise en place (ZChapitre 2.1, „Assemblage de l'appareil et choix des suceurs adaptés au type de sol“), vous pouvez aus- si utiliser l'appareil pour aspirer des meubles ou des coussins non fragiles. Toute autre utilisation est considérée comme non conforme et est interdite. Cette interdiction s'applique en outre : L'aspiration : - directe sur des êtres humains, des animaux, des plantes, des cheveux, des doigts, d'autres parties du corps ou des habits portés par des personnes. Ces derniers risque- raient d'être happés, et pourraient causer des blessures. - d'eau ou d'autres liquides, en particulier les produits de nettoyage humide pour tapis. Toute humidité à l'intérieur de l'appareil peut provoquer un court-circuit. - de cartouches d'encre (pour imprimantes laser, copieurs, etc.). Il y a un risque d'incendie et d'explosion. - des cendres incandescentes, des cigarettes ou allumettes non éteintes. Il y a risque d'in- cendie. - d'objets pointus tels des éclats de verre, des clous, etc. L'appareil pourrait être endommagé. - de plâtre, ciment, décombres de chantiers, fine poussière de perçage, produits de maquil- lage, poudre, etc. L'appareil pourrait subir des dommages. L'emploi à proximité de matières explosives ou facilement inflammables : Il y a un risque d'in- cendie et d'explosion. L'utilisation à l'extérieur. La pluie et la saleté peuvent endommager l'appareil. L'introduction d'objets dans les ouvertures de l'appareil, car ce dernier pourrait surchauffer. Toute ouverture, modification ou réparation de l'appareil.

1.5 Turbo-brosse en option

Les poils de la turbo-brosse en option tournent très vite. car il y a un risque de blessure. N'utilisez pas la turbo-brosse sur des hommes, des animaux ou des plantes. Tenir éloigné le rouleau-brosse qui tourne, des parties du corps. Éteignez l'aspirateur avant de nettoyer ou d'enlever la turbo-brosse. Ne roulez jamais sur le câble. Sinon, cela pourrait endommager son isolation. La turbo-brosse n'est pas adaptée pour nettoyer des surfaces délicates. Elle pourrait les en- dommager. Veuillez observer les consignes de nettoyage et d'entretien des fabricants.

1.6 Si l'appareil est défectueux

N'utilisez jamais un appareil défectueux ou ayant un cordon d'alimentation abîmé. Si le cordon de raccordement au secteur de cet appareil est endommagé, faites-le remplacer par le fabri- cant, son service après-vente ou toute personne ayant des compétences similaires, ceci afin d'éviter tout danger. En cas de défectuosités, amenez l'appareil dans un magasin spécialisé ou auprès du service après-vente de Dirt Devil afin de le faire réparer (ZPage 46, « International Service »).18 2 Utilisation de l'appareil 2 Utilisation de l'appareil2.1 Assemblage de l'appareil et choix des suceurs adaptés au type de sol1. Raccordez le flexible à l'appareil (Fig. 1).2. Enfoncez l'accessoire fourni sur la poignée (Fig. 2 – 10), suivant le sol que vous voulez aspirer :- Brosse pour meubles (Fig. 2) pour les objets avec une surface délicate- Suceur à coussin (Fig. 3) pour les coussins, matelas et autres- Suceur (Fig. 4) ou suceur long et flexible en option (Fig. 5) pourfentes entre les coussins- Mini- turbo-brosse en option (Fig. 6) pour coussins peu délicats, tapis d'escalier, paillassons et autres- Brosse combinée avec position de l'interrupteur suivant la Fig. 7 pourmoquettes et tapis- Brosse combinée avec position de l'interrupteur suivant la Fig. 8 poursols durs- Brosse parquet en option (Fig. 9) pour sols durs délicats- Brosse pour sols durs en option (Fig. 10) pour sols durs avec fentes3. Vérifiez que le variateur mécanique de puissance est bien fermé (Fig. 15).4. Si vous utilisez le tube télescopique, il est nécessaire d'en régler la lon-gueur.2.2 Utilisation de l'aspirateur1. Tirez le cordon de l'enrouleur (fig. 11) et branchez la fiche dans une prise.2. Appuyez sur l'interrupteur marche-arrêt ( ) (fig. 14) pour mettre l'ap-pareil en marche.3. Aspirez de la poussière. optionaloptionoptioneelopcionalopzionaleopsiyonel click!

Risque de blessures ! Ne montez les parties de l'appareil qu'après avoirretiré la fiche de la prise. L'appareil pourrait sinon se mettre en marche etaspirer des cheveux, des parties du corps ou des pièces de vêtements. ATTENTION: Avant de commencer à aspirer, assurez-vous que le suceur ou labrosse mis en place correspond bien au type de sol. Ne nettoyez jamaisavec la (mini) turbo-brosse des revêtements de sols ou des objets quevous hésiteriez à nettoyer avec une brosse conventionnelle. Respectezles recommandations des fabricants des revêtements de sols. REMARQUE: Quand vous assemblez deux pièces, il peut s'avérer nécessaire de lesfaire pivoter en sens inverse l'une contre l'autre pour obtenir un assem-blage ferme. Contrôlez la fermeté de l'assemblage en essayant de ledéfaire en tirant.

Risque de blessures ! Vérifiez l'appareil et le cordon d'alimentation avantchaque utilisation. N'utilisez jamais un appareil qui est endommagé. ATTENTION: N'utilisez l'appareil que si tous les filtres sont en parfait état, secs et par-faitement insérés. Assurez-vous qu'aucun objet n'obstrue le tube téles-copique, le tuyau d'aspiration ou d'autres ouvertures.

Risque d'électrocution ! Si la marque rouge devient visible (fig. 12), ren-trez à nouveau le cordon à l'aide de l'enrouleur ( ) jusqu'à ce que lamarque jaune soit à nouveau visible (fig. 13). REMARQUE: Le variateur mécanique de puissance (Fig. 15) doit être complètementfermé pour aspirer des surfaces sèches. En vous servant du variateurmécanique de puissance, vous pouvez si nécessaire réduire rapide-ment la puissance d'aspiration, par exemple pour relâcher des objets oudes rideaux que vous auriez malencontreusement aspirés. Si la brossepour sols durs (Fig. 10) reste "collée" au sol, vous pouvez aussi réduirefacilement la puissance d'aspiration avec le variateur mécanique depuissance (Fig. 15).

Risque de blessures ! Quand vous passez l'aspirateur dans des esca-liers, veillez à toujours vous trouver au-dessus de l'appareil.19 3 Maintenance et entretien

3 Maintenan ce et entretien

3.1 Nettoyage du compartiment à poussière et des filtres de protection du moteur

1. Arrêtez l'appareil ( ).2. Débranchez la fiche de la prise de courant.3. Retirez le bac à poussière, (fig. 17).4. Videz le bac à poussière (fig. 18).5. Inspectez à cette occasion également les éléments filtrants (filtre de protection du moteur Dual et ensemble de filtration) dans le compartiment à poussière (fig. 19 – 23).6. Si certains éléments filtrants (filtre de protection du moteur Dual et ensemble de filtration) sont encrassés, ils devront être lavés à l'eau courante froide ou tiède jusqu'à ce que toutes les salissures soient supprimées.7. Faites sécher les filtres après leur nettoyage à l'eau (durant environ 24 heures à température ambiante).8. Reposez les filtres en place (fig. 24 – 29).9. Remettez le bac à poussière (fig. 30). Vous entendez et constatez qu'il s'emboîte correctement.

REMARQUE: Le bac à poussières doit être vidé et nettoyé à intervalles réguliers, souspeine de devenir plus lourd de fois en fois, et de développer des odeursnauséabondes ou même des germes selon ce que vous avez aspiré pré-cédemment. Videz le bac à poussières si possible après chaque utilisation. Videz et nettoyez le bac à poussières au plus tard quand l'indicateurde nettoyage / de vidange (fig. 16) s'allume. Videz et nettoyez le bac à poussières au moins tous les 3 mois, avanttoute période prolongée d'entreposage ou encore avant de retournerl'appareil pour réparation. ATTENTION: Avant de changer le sac-filtre à poussière, éteignez l'appareil. Vous évi-tez ainsi que la poussière n'endommage l'appareil. REMARQUE: Le contenu du bac à poussière peut être mis à la poubelle s'il necontient pas de composants dont la présence est interdite dans lesordures ménagères. ATTENTION: Les éléments du filtre sont lavables, mais ne peuvent cependant pasêtre lavés dans un lave-vaisselle ni une machine à laver. N'utilisez pas non plus de produit de nettoyage ni de brosse à poilsdurs pour nettoyer les éléments filtrants. Faites sécher les filtres après leur nettoyage à l'eau (laissez-le sé-cher durant environ 24 heures à température ambiante). Remettez-les en place uniquement lorsqu'ils sont parfaitement secs. Remplacez immédiatement les filtres endommagés ou déformés. (Informations de commande, voir ZChapitre 3.4, « Pièces de rechange et accessoires »). REMARQUE: Les éléments filtrants ont été conçus pour pouvoir être mis en place seu-lement quand ils sont dans la bonne position. Cependant, il peut s'avérer plus facile de tourner l'ensemble de filtra- tion vers le bac à poussières juste avant de le poser comme le montre lafig. 25. Enfoncez ensuite l'ensemble de filtration complètement dans le bacà poussières jusqu'à ce que les 3 taquets du bac s'engagent dans les lo-gements prévus à cet effet sur l'ensemble de filtration (fig. 26 – 27). N'insistez donc pas si nous ne pouvez pas l'insérer. Si vous n'arrivez pas à fermer correctement le couvercle du bac à poussières (fig. 29), ilfaut ressortir les pièces avant de les remettre à nouveau en place. ATTENTION: Ne vous servez jamais de l'appareil sans filtres correctement posés. N'utilisez jamais l'appareil avec des filtres endommagés.20 3 Maintenance et entretien

3.2 Remplacement / nettoyage du filtre de sortie d'air

1. Arrêtez l'appareil ( ).2. Débranchez la fiche de la prise de courant.3. Déverrouillez le couvercle du filtre de sortie comme le montre l'illustra-tion (fig. 31).

4. Retirez le filtre de sortie d'air par la languette prévue à cet effet (fig. 32).

5. Tapotez le filtre de sortie d'air au dessus d'une poubelle.6. Brossez ensuite le filtre de sortie d'air avec une brosse souple, par exemple avec la brosse pour meubles fournie à la livraison (fig. 33).

7. Remettez le filtre de sortie d'air dans sa console jusqu'à ce que l'at-

tache s'enclenche de façon audible (fig. 34).8. Mettez le couvercle du filtre de sortie d'air tout d'abord par le bas.9. Verrouillez le couvercle du filtre de sortie d'air (fig. 35).

3.4 Pièces de rechange et accessoires

Vous pouvez commander ultérieurement les pièces de rechange et acces-soires suivants :Vous pouvez commander ultérieurement les pièces de rechange et lesaccessoires :ZPage 46, « International Service »

ATTENTION: Contrôlez le filtre chaque fois que vous nettoyez le bac à poussière.Remplacez le filtre dès qu'il est nettoyé ou déformé (informations de com- mande, voir ZChapitre 3.4, « Pièces de rechange et accessoires »). ATTENTION: Le filtre de sortie d'air n'est pas lavable. REMARQUE: Le couvercle de filtre de sortie d'air se verrouille facilement quand vousmaintenez appuyé le système de déverrouillage (fig. 35) et quand vousle relâchez lorsque le couvercle se trouve dans sa position finale.

Risque de blessures ! Après avoir passé l'aspirateur, éteignez l'appareil( ) puis commandez l'enroulement du cordon ( ). Durant l'enroule-ment, gardez la fiche en main pour empêcher le cordon de risquer deblesser des personnes par des mouvements incontrôlés.

Risque de blessures ! Rangez toujours l'appareil hors de portée desenfants. ATTENTION: Ne rangez ou ne posez jamais l'appareil à proximité directe d'unesource de chaleur (tel un radiateur ou un poêle) Évitez de l'exposerdirectement aux rayons du soleil. Rangez l'appareil et ses accessoiresdans un endroit frais, sec et sans encombrement (fig. 36 – 40). ATTENTION: Si vous rangez l'appareil pour une période prolongée, videz et nettoyez le bac à poussière et les éléments du filtre ZChapitre 3.1, « Nettoyage du compartiment à poussière et des filtres de protection du moteur ». N° d'art. Description2224001 Le kit de filtres se compose de1 filtre Dual de protection du moteur (Fig. 20) + 1 filtre de sortie d'air (Fig. 33)2200004 L'ensemble de filtration (Fig. 23) se compose de1 tamis de filtre + 1 godet de filtreM203-5 1 Brosse parquetM219 1 Mini Turbo-brosse « Fellino »M221 1 Midi turbo-brosseM232 1 Suceur long flexible M236-1 1 Brosse pour sols durs ATTENTION: Utilisez seulement les pièces de rechange d'origine fournies à la livrai-son ou que vous avez commandées.21 4 Dépannage et caractéristiques techniques

4 Dépannage et caractéristiques techniques

4.1 Avant de procéder à l'envoi de l'appareil

Avant de nous contacter ou d'expédier l'appareil à notre service après-vente, veuillez vérifier, en vous aidant du tableau ci-dessous, si vous nepouvez pas remédier vous-même à l'anomalie.

Les règles de garantie légale suivant la directive européenne 1999/44/CEsont applicables. Pour les pays hors de la CE, les exigences minimum de garantie légale envigueur dans le pays respectif sont applicables.

Jetez l'appareil en tenant compte des réglementations nationalesen vigueur en matière de protection de l'environnement. Les dé-chets électriques ne doivent pas être jetés avec les déchets do-mestiques. Utilisez donc les emplacements locaux servant à larestitution d'appareils usagés.Les filtres utilisés sont composés de matériaux ne nuisant pas à l'environ-nement. Contrairement à l'appareil, ils peuvent être jetés avec les orduresménagères sous réserve de ne contenir aucune substance interdite dansles ordures ménagères.

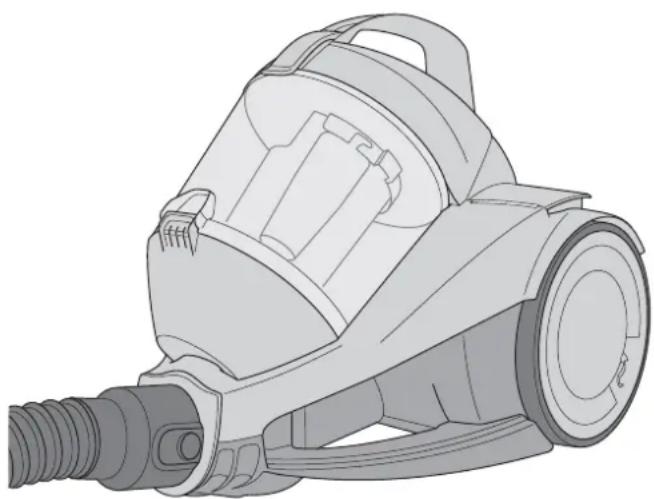

4.4 Caractéristiques techniques

Toutes les modifications d'ordre tech-nique ou conceptuel liées à l'évolutiondu produit sont réservées. © Royal Appliance International GmbH

Risque de blessures ! N'utilisez jamais un appareil défectueux ! Avantde chercher la cause de l'anomalie, éteignez l'appareil et débranchez lafiche de la prise électrique.Problème Cause possible / solutionsL'indicateur de nettoyage et de vidage s'allume (fig. 16).Le bac à poussière est plein.Videz et nettoyez le bac à poussière, ZChapitre 3.1, « Nettoyage du compartiment à poussière et des filtres de protection du moteur ».Les filtres sont encrassés. Nettoyez les filtres, ZChapitre 3.1, « Nettoyage du compartiment à poussière et des filtres de protection du moteur » et ZChapitre 3.2, « Remplacement / nettoyage du filtre de sortie d'air ».Le suceur, le tube télescopique ou le tuyau flexible d'aspiration sont bouchés.Débouchez-les. Si nécessaire, utilisez à cet effet un long morceau de bois (par ex. un manche à balai).L'appareil cesse soudain d'aspi- rer. La protection contre les surchauffes s'est déclen-chée (certainement à cause d'une obturation des ca-naux d'aspiration ou pour une raison semblable). 1. Arrêtez l'appareil et débranchez-le. 2. Éliminez la cause de la surchauffe (par exemple en démontant le tube télescopique et le tuyau d'aspiration pour en retirer ce qui cause l'obtura-tion). 3. Attendez quelques 45 minutes que l'appareil ait refroidi. 4. Une fois l'appareil refroidi, vous pouvez le re-mettre en marche.Problème Cause possible / solutionsLe résultat de l'aspiration n'est pas satisfaisant malgré un fonc-tionnement cor-rect.Le variateur mécanique de puissance (fig. 15) est ouvert.Refermez le variateur mécanique de puissance (fig. 15). Le suceur ou la brosse mis en place n'est pas adé-quat.Changez le suceur ou la brosse, ZChapitre 2.1, « Assemblage de l'appareil et choix des suceurs adaptés au type de sol ».Le commutateur de la brosse combinée se trouve dans une position qui ne convient pas pour le type de sol (fig. 7 – 8). Corrigez la position de la semelle de la brosse com-binée en appuyant sur le commutateur du suceur universel (fig. 7 – 8).Le bac à poussière est plein.Videz et nettoyez le bac à poussière, ZChapitre 3.1, « Nettoyage du compartiment à poussière et des filtres de protection du moteur ».Les filtres sont encrassés. Nettoyez les filtres, ZChapitre 3.1, « Nettoyage du compartiment à poussière et des filtres de protection du moteur » respectivement ZChapitre 3.2, « Remplacement / nettoyage du filtre de sortie d'air ».Le suceur, le tube télescopique ou le tuyau flexible d'aspiration sont bouchés.Débouchez-les. Si nécessaire, utilisez à cet effet un long morceau de bois (par ex. un manche à balai). REMARQUE: Prenez contact avec le Service Après-Vente (ZPage 46, « International Service ») si vous ne pouvez pas remédier vous-même à l'anomalie au moyen de ce tableau.Type d'appareil : Aspirateur-traîneau sans sacNom du modèle : Rebel 24Numéro de modèle : DD2224 [-0/-1/.../-8/-9]Tension : 220-240 V ~, 50/60 HzPuissance : 700 W Volume utile maximal du bac : environ 1,8 litres Longueur du cordon : environ 6 m Poids : environ 4,5 kg22 1 Veiligheidsinstructies 1 Veiligheidsinstruc ties
