MANUAL DE USUARIO Rebel 24 HE DIRT DEVIL

len. AANWIJZING: Als u het probleem met behulp van deze tabel niet kunt verhelpen, neem dan contact met onze klantenservice op (Zpagina 46, „Internatio- nal Service“).Soort apparaat : stofzuiger zonder stofzakModelnaam : Rebel 24Modelnummer : DD2224 [-0/-1/.../-8/-9]Spanning : 220-240 V ~, 50/60 HzVermogen : 700 WMax. benutbaar volume van de stofbak : ca. 1,8 literLengte stroomkabel : ca. 6 m Gewicht : ca. 4,5 kg28 1 Indicaciones de seguridad 1 Indicaciones de seguridad

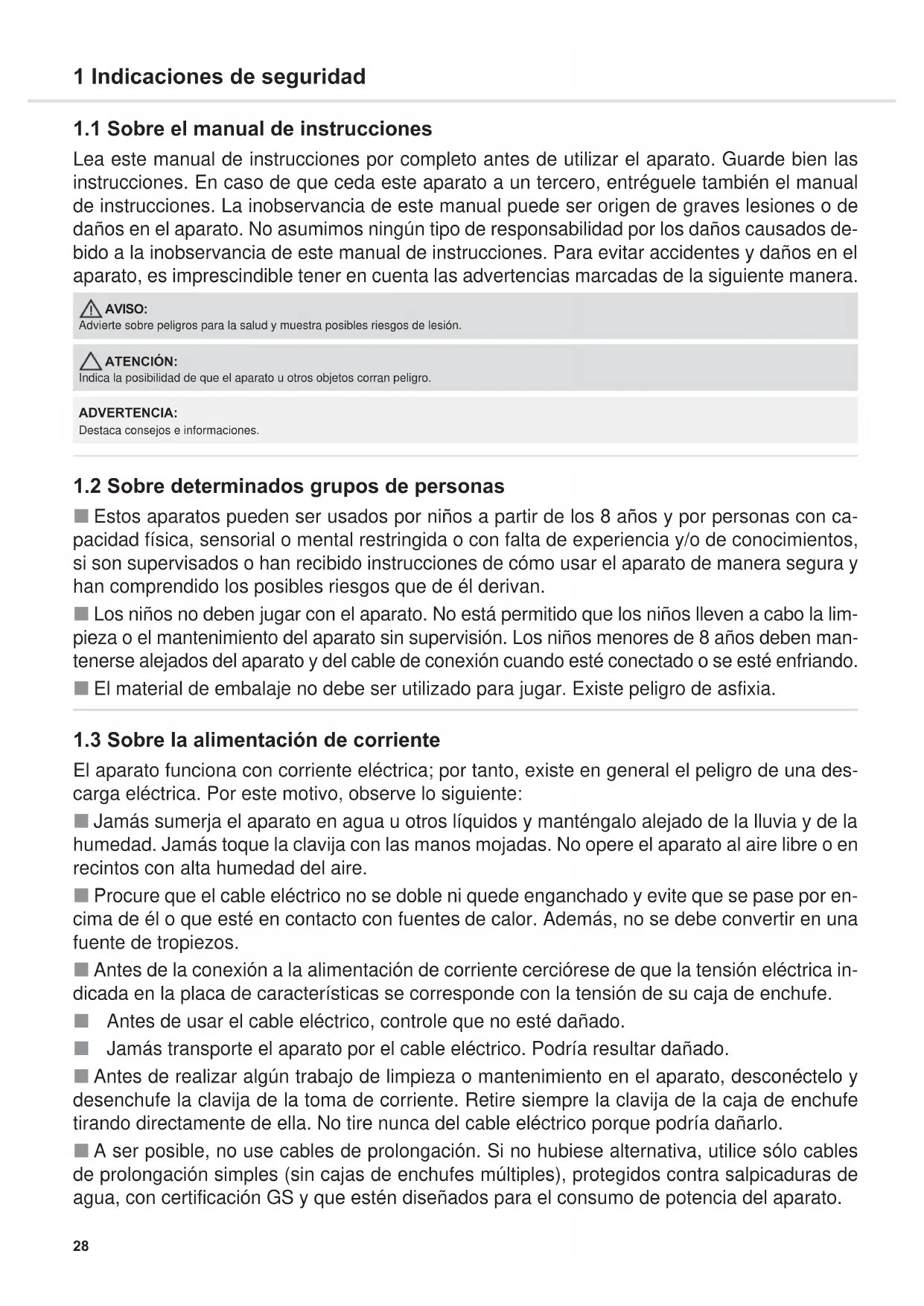

1.1 Sobre el manual de instrucciones

Lea este manual de instrucciones por completo antes de utilizar el aparato. Guarde bien las instrucciones. En caso de que ceda este aparato a un tercero, entréguele también el manual de instrucciones. La inobservancia de este manual puede ser origen de graves lesiones o de daños en el aparato. No asumimos ningún tipo de responsabilidad por los daños causados de- bido a la inobservancia de este manual de instrucciones. Para evitar accidentes y daños en el aparato, es imprescindible tener en cuenta las advertencias marcadas de la siguiente manera.

1.2 Sobre determinados grupos de personas

Estos aparatos pueden ser usados por niños a partir de los 8 años y por personas con ca- pacidad física, sensorial o mental restringida o con falta de experiencia y/o de conocimientos, si son supervisados o han recibido instrucciones de cómo usar el aparato de manera segura y han comprendido los posibles riesgos que de él derivan. Los niños no deben jugar con el aparato. No está permitido que los niños lleven a cabo la lim- pieza o el mantenimiento del aparato sin supervisión. Los niños menores de 8 años deben man- tenerse alejados del aparato y del cable de conexión cuando esté conectado o se esté enfriando. El material de embalaje no debe ser utilizado para jugar. Existe peligro de asfixia.

1.3 Sobre la alimentación de corriente

El aparato funciona con corriente eléctrica; por tanto, existe en general el peligro de una des- carga eléctrica. Por este motivo, observe lo siguiente: Jamás sumerja el aparato en agua u otros líquidos y manténgalo alejado de la lluvia y de la humedad. Jamás toque la clavija con las manos mojadas. No opere el aparato al aire libre o en recintos con alta humedad del aire. Procure que el cable eléctrico no se doble ni quede enganchado y evite que se pase por en- cima de él o que esté en contacto con fuentes de calor. Además, no se debe convertir en una fuente de tropiezos. Antes de la conexión a la alimentación de corriente cerciórese de que la tensión eléctrica in- dicada en la placa de características se corresponde con la tensión de su caja de enchufe. Antes de usar el cable eléctrico, controle que no esté dañado. Jamás transporte el aparato por el cable eléctrico. Podría resultar dañado. Antes de realizar algún trabajo de limpieza o mantenimiento en el aparato, desconéctelo y desenchufe la clavija de la toma de corriente. Retire siempre la clavija de la caja de enchufe tirando directamente de ella. No tire nunca del cable eléctrico porque podría dañarlo. A ser posible, no use cables de prolongación. Si no hubiese alternativa, utilice sólo cables de prolongación simples (sin cajas de enchufes múltiples), protegidos contra salpicaduras de agua, con certificación GS y que estén diseñados para el consumo de potencia del aparato. AVISO: Advierte sobre peligros para la salud y muestra posibles riesgos de lesión. ATENCIÓN: Indica la posibilidad de que el aparato u otros objetos corran peligro. ADVERTENCIA: Destaca consejos e informaciones.29 1 Indicaciones de seguridad

1.4 Sobre el uso conforme

La aspiradora de trineo solo se debe utilizar en el ámbito doméstico. No es adecuada para un uso comercial. Emplee la aspiradora de trineo exclusivamente para limpiar suelos y revestimientos de suelo secos con un grado normal de suciedad. Dependiendo de la tobera que haya colocado (Zcapítulo 2.1, „Montaje del aparato y adaptación de las toberas al suelo“), también puede uti- lizar el aparato para aspirar muebles o tapicerías resistentes. Cualquier otra utilización se considera como inadecuada y está prohibida. Además, está prohibido: Aspirar: - Personas, animales, plantas, especialmente cabellos, dedos u otras partes del cuerpo, así como prendas de ropa llevadas sobre el cuerpo. Podrían ser succionados. La consecuen- cia podrían ser lesiones. - Agua y otros líquidos, en especial productos para la limpieza en húmedo de alfombras. La humedad en el interior del aparato puede provocar un cortocircuito. - Tóner (para impresoras láser, fotocopiadoras, etc.). Existe el riesgo de incendio y explo- sión. - Rescoldos, cigarrillos y cerillas encendidas. Existe peligro de incendio. - Objetos puntiagudos como vidrios rotos, clavos, etc. El aparato podría resultar dañado. - Escombros, yeso, cemento, polvo finísimo de taladrar, maquillaje, polvos de talco etc. pueden dañar el aparato. El uso en las cercanías de materiales explosivos o fácilmente inflamables. Existe riesgo de incendio o explosión. El empleo al aire libre. La lluvia y la suciedad pueden dañar el aparato. La introducción de objetos en las aberturas del aparato. Se podría sobrecalentar. Las modificaciones o reparaciones del aparato por cuenta propia.

1.5 Respecto al cepillo turbo opcional

Las cerdas del cepillo turbo opcional rotan muy rápido. Hay peligro de lesiones. No utilice el cepillo turbo para limpiar personas, animales o plantas. Mantenga el cuerpo ale- jado del cepillo cilíndrico giratorio. Antes de limpiar o retirar el cepillo turbo, desconecte la aspiradora. No pase nunca por encima de cables. Si lo hace, podría dañar su aislamiento. El cepillo turbo no es adecuado para limpiar superficies sensibles. Podrían resultar dañadas. Observe las instrucciones de limpieza y cuidado del fabricante.

1.6 En caso de aparato defectuoso

Jamás utilice un aparato defectuoso o un aparato con un cable de corriente averiado. Para evi- tar riesgos, si el cable de conexión de este aparato está dañado, deberá ser reemplazado por el fabricante o por su servicio de asistencia al cliente o por una persona igualmente calificada. Encargue la reparación del aparato defectuoso a un distribuidor especializado, o bien al Servi- cio de Atención al Cliente de Dirt Devil (Zpágina 46, "International Service").30 2Uso 2Uso

2.1 Montaje del aparato y adaptación de las toberas al suelo

1. Conecte la manguera de aspiración al aparato (Fig. 1).2. Inserte el accesorio incluido en el volumen de suministro en el asidero (Fig. 2 - 10) en función del suelo que vaya a limpiar:- Cepillo para muebles (Fig. 2) para objetos de superficie sensible- Tobera para cojines (Fig. 3) para muebles tapizados y similares- Tobera para juntas (Fig. 4) o tobera para juntas larga y flexible (Fig.5) para ranuras de tapicerías- Minicepillo turbo opcional (Fig. 6) para tapicerías menos sensibles, alfombrillas, felpudos y similares- Tobera de suelo con posición de interruptor como en Fig. 7 para mo-quetas y alfombras- Tobera de suelo con posición de interruptor como en Fig. 8 para sue-los duros- Cepillo opcional para parquet (Fig. 9) para suelos duros sensibles- Tobera para suelos duros (Fig. 10) para suelos duros con ranuras3. Preste atención a que el regulador de aire adicional esté cerrado (Fig. 15).4. En caso de utilizar el tubo telescópico, ajuste su longitud.2.2 Aspirar el polvo1. Extraiga el cable del aparato (Fig. 11) y enchufe la clavija en una toma de corriente.2. Conecte el aparato a través del interruptor de conexión/desconexión ( ) (Fig. 14).3. Aspire el polvo. optionaloptionoptioneelopcionalopzionaleopsiyonel click!

AVISO: ¡Peligro de lesiones! Monte las piezas sólo cuando la clavija esté des-enchufada. De lo contrario, el aparato puede arrancar y aspirar partesdel cuerpo, cabellos o prendas. ATENCIÓN: Antes del montaje, asegúrese de que la tobera colocada no muestradaños y es apropiada para la superficie a aspirar. P. ej., no utilice nuncaun cepillo con cerdas rotatorias para limpiar suelos u objetos que nolimpiaría también, sin dudas, con un cepillo convencional. Observe lasrecomendaciones de los fabricantes de revestimientos de suelo. ADVERTENCIA: Puede ser necesario girar las dos piezas una contra otra durante elencaje para que queden firmemente asentadas. Compruebe la sujeciónfirme de las piezas montadas, tratando de separarlas.

AVISO: ¡Peligro de lesiones! Antes de cada uso controle el aparato y el cableeléctrico. Un aparato dañado no debe ser utilizado. ATENCIÓN: Emplee el aparato únicamente si todos los filtros están intactos, secos ycolocados correctamente. Asegúrese de que el tubo telescópico, la man-guera de aspiración u otras aberturas no estén obstruidos por ningún objeto. AVISO: ¡Peligro de descarga eléctrica! En caso de que se vea la marca roja(Fig. 12), vuelva a introducir el cable con la ayuda del pulsador paraenrollar el cable ( ) hasta la marca amarilla (Fig. 13). ADVERTENCIA: El regulador de aire adicional (Fig. 15) debe estar completamentecerrado al aspirar. Permite reducir rápidamente la potencia de aspira-ción si es necesario para soltar objetos aspirados (p. ej., cortinas).Si la tobera para suelos duros (Fig. 10) se hubiese quedado adherida ala superficie aspirada, puede reducir levemente la fuerza de aspiracióna través del regulador de aire secundario (Fig. 15). AVISO: ¡Peligro de lesiones! Especialmente al aspirar escaleras preste aten-ción a que usted siempre se encuentre por encima del aparato.31 3 Mantenimiento y conservación

3 Mantenimi ento y conservación

3.1 Vaciar el depósito de polvo y limpiar los filtros de protección del motor

1. Desconecte el aparato ( ).2. Saque la clavija de la caja de enchufe.3. Extraiga el depósito de polvo (Fig. 17).4. Vacíe el depósito de polvo (Fig. 18).5. Aproveche la ocasión para controlar también los elementos filtrantes (filtro dual de protección del motor y unidad de filtro) en el depósito de polvo (Fig. 19 – 23).6. En caso de que los elementos filtrantes (filtro dual de protección del motor y unidad de filtro) estuvieran sucios, límpielos bajo el agua co-rriente fría o tibia hasta que hayan eliminado todas las impurezas.7. Deje secar los elementos filtrantes después de la limpieza en húmedo (aprox. 24 horas a temperatura ambiente).8. Vuelva a insertar los elementos filtrantes (Fig. 24 – 29).9. Vuelva a insertar el depósito de polvo (Fig. 30). Debe encajar de modo audible y perceptible.

ADVERTENCIA: El depósito de polvo se tiene que vaciar y limpiar regularmente. De locontrario, el vaciado se vuelve cada vez más difícil, o incluso se puedenformar malos olores o gérmenes, según el material que ha aspirado pre-viamente. Por lo tanto, lo mejor es vaciar el depósito de polvo después de cadaproceso de aspiración. Vacíe y limpie el depósito de polvo, a más tardar, en cuanto se en-cienda el indicador de limpieza/vaciado (Fig. 16). Además, vacíe y limpie el depósito de polvo, a más tardar, cada3 meses, antes de un almacenamiento prolongado y antes de el trans-porte del aparato. ATENCIÓN: Antes de retirar el depósito de polvo, desconecte el aparato. Así evitaráque el polvo dañe el aparato. ADVERTENCIA: El contenido del depósito de polvo puede ser eliminado con la basuradoméstica, en tanto no contenga ninguna suciedad que esté prohibidapara la eliminación con la basura doméstica mencionada. ATENCIÓN: Los elementos filtrantes son lavables pero no son aptos para lavavaji-llas ni para lavadoras. Además, no use para la limpieza de los elementos filtrantes ningúnproducto de limpieza ni cepillos con cerdas duras. Deje secar los elementos filtrantes después de la limpieza en húme-do (aprox. 24 horas a temperatura ambiente). Vuelva a colocar los elementos filtrantes sólo cuando estén total-mente secos. Sustituya sin demora los filtros dañados o deformados (informa- ción para el pedido, ver Zcapítulo 3.4, "Piezas de recambio y acceso- rios"). ADVERTENCIA: Los elementos filtrantes están construidos de manera que sólo se pue-den introducir completamente en la posición correcta. No obstante, antes de insertar la unidad de filtro, resulta útil alinearladirectamente frente al depósito de polvo, tal como se muestra en la Fig. 25. A continuación, introduzca la unidad de filtro completamente en el de-pósito de polvo hasta que los 3 salientes del depósito de polvo encajenen las escotaduras correspondientes de la unidad de filtro (Fig. 26 – 27). No emplee fuerza al insertarla. Si la tapa del depósito de polvo(Fig. 29) no se puede cerrar correctamente, tiene que retirar los elemen-tos y volver a insertarlos. ATENCIÓN: No utilice el aparato nunca sin los filtros correctamente colocados. No utilice el aparato nunca con filtros defectuosos.32 3 Mantenimiento y conservación

3.2 Limpiar / cambiar el filtro de evacuación

1. Desconecte el aparato ( ).2. Saque la clavija de la caja de enchufe.3. Desbloquee la cubierta del filtro de evacuación como se muestra (Fig. 31.).4. Retire el filtro de evacuación con la lengüeta prevista para ello (Fig. 32). 5. Golpee el filtro de evacuación sobre un cubo de basura.6. A continuación, cepille el filtro de evacuación con un cepillo blando, por ejemplo con el cepillo para muebles suministrado (Fig. 33).7. Vuelva a introducir el filtro de evacuación en su consola hasta que la lengüeta de extracción encaje audiblemente (Fig. 34).8. Aplique la cubierta del filtro de evacuación primero en la parte inferior.9. Bloquee la cubierta del filtro de evacuación (Fig. 35).

3.4 Piezas de recambio y accesorios

Los siguientes accesorios y las piezas de recambio pueden ser adquiridoscon posterioridad:Los accesorios y las piezas de recambio se pueden adquirir con posterio-ridad a través deZpágina 46, "International Service"

ATENCIÓN: Limpie el filtro cada vez que limpie el depósito de polvo. Cambie el filtro si está dañado o deformado (información para el pedido, ver Zcapítulo 3.4, "Piezas de recambio y accesorios"). ATENCIÓN: El filtro de evacuación no puede lavarse. ADVERTENCIA: La cubierta del filtro de evacuación se puede bloquear más fácilmentemanteniendo pulsado el mecanismo de desbloqueo (Fig. 35) y soltán-dolo solo una vez que la cubierta del filtro de evacuación se encuentreen su posición final.

AVISO: ¡Peligro de lesiones! Desconecte el aparato después de aspirar ( ) yenrolle el cable eléctrico ( ). Mantenga la clavija en la mano mientrasenrolle el cable para evitar que éste último dé latigazos que pudierancausar lesiones. AVISO: ¡Peligro de lesiones! Guarde el aparato siempre fuera del alcance delos niños. ATENCIÓN: Jamás deje el aparato en la proximidad inmediata de fuentes de calor(p. ej. de la calefacción o del horno). Evite la radiación solar directa.Guarde el aparato y los accesorios en un lugar fresco y seco y aho-rrando espacio (Fig. 36 – 40). ATENCIÓN: Si tiene previsto almacenar el aparato durante un período de tiempoprolongado, vacíe y limpie el depósito de polvo, así como sus elemen- tos filtrantes Zcapítulo 3.1. Nº de artículo Descripción2224001 Juego de filtros compuesta de:1 filtro dual de protección del motor (Fig. 20) + 1 filtro de evacuación (Fig. 33)2200004 Unidad de filtro (Fig. 23) compuesta de:1 criba del filtro + 1 copa de filtroM203-5 1 cepillo para parquésM219 1 minicepillo turbo "Fellino"M221 1 cepillo turbo medianoM232 1 tobera para ranuras larga y flexibleM236-1 1 tobera para suelos duros ATENCIÓN: Emplee únicamente piezas de recambio originales incluidas en el sumi-nistro o que haya pedido al fabricante con posterioridad.33 4 Solución de problemas y datos técnicos

4 Solución de pro blemas y datos técnicos

4.1 Antes de enviar el aparato

Antes de contactar con nosotros o enviar el aparato, compruebe con ayudade la tabla si usted mismo puede solucionar el problema.

Se aplican las regulaciones legales en materia de garantías según la Di-rectiva UE 1999/44/CE. En países que no pertenezcan a la UE se aplican los requisitos mínimosen materia de garantías vigentes en el país en cuestión.

Elimine el aparato de acuerdo con las normas de protección delmedio ambiente vigentes en su país. Los aparatos eléctricos in-servibles no se pueden desechar con los residuos domésticos.Entréguelos a un punto de recogida local para aparatos eléctricosusados.Los filtros están fabricados de materiales compatibles con el medio am-biente. A diferencia del aparato, éstos se pueden desechar con la basuranormal si no ha aspirado sustancias prohibidas para la basura doméstica.

Nos reservamos el derecho a realizar cam-bios técnicos y de diseño en el marco de lamejora permanente de nuestros productos. © Royal Appliance International GmbH AVISO: ¡Peligro de lesiones! ¡Jamás utilice un aparato defectuoso! Antes deponerse a localizar el problema, desconecte el aparato y desenchufe laclavija de la caja de enchufe.Problema Posible causa / soluciónEl resulta-do de la aspiración no es sa-tisfactorio a pesar de un funcio-namiento correcto.El regulador de aire adicional (Fig. 15) está abierto.Cierre el regulador de aire adicional (Fig. 15).La tobera colocada no es apta para el objeto a aspirar. Cambie la tobera, Zcapítulo 2.1, "Montaje del aparato y adaptación de las toberas al suelo".El cepillo de corona de la tobera de suelo se encuentra en una posición no apropiada para el pavimento (Fig. 7 – 8). Adapte la posición del cepillo de corona al pavimento me-diante el conmutador de la tobera del suelo (Fig. 7 – 8).El depósito de polvo está lleno. Vacíe y limpie el depósito de polvo Zcapítulo 3.1, "Vaciar el depósito de polvo y limpiar los filtros de protección del motor".Los filtros están sucios. Limpie los filtros, Zcapítulo 3.1, "Vaciar el depósito de polvo y limpiar los filtros de protección del motor" y Zcapítulo 3.2, "Limpiar / cambiar el filtro de evacuación", respectivamente.La tobera, el tubo telescópico o la manguera de aspiración están obstruidos.Elimine la obstrucción. Si fuese necesario, utilice para ello una vara larga (p. ej. un palo de escoba).Problema Posible causa / soluciónEl indica-dor de lim-pieza/va-ciado está encendi-do (Fig. 16). El depósito de polvo está lleno. Vacíe y limpie el depósito de polvo Zcapítulo 3.1, "Vaciar el depósito de polvo y limpiar los filtros de protección del motor".Los filtros están sucios. Limpie los filtros, Zcapítulo 3.1, "Vaciar el depósito de polvo y limpiar los filtros de protección del motor" y Zcapítulo 3.2, "Limpiar / cambiar el filtro de evacuación", respectivamente.La tobera, el tubo telescópico o la manguera de aspiración están obstruidos.Elimine la obstrucción. Si fuese necesario, utilice para ello una vara larga (p. ej. un palo de escoba).El aparato deja súbi-tamente de aspirar.Ha disparado la protección contra sobrecalentamiento (posiblemente debido a tuberías o similares obstruidos). 1. Desconecte el aparato y desenchufe la clavija. 2. Elimine la causa del sobrecalentamiento (p. ej. des-montar el tubo telescópico y la manguera de aspira-ción y eliminar la obturación). 3. Espere aprox. 45 minutos hasta que el aparato se ha-ya enfriado. 4. Una vez que el aparato se haya enfriado podrá conec-tarlo nuevamente. ADVERTENCIA: Si con la ayuda de esta tabla usted no pudo solucionar el problema, contacte con nuestro Servicio de Atención al Cliente (Zpágina 46, "International Service").Tipo de aparato : Aspiradora de trineo sin bolsaNombre de modelo : Rebel 24Número de modelo : DD2224 [-0/-1/.../-8/-9]Tensión : 220-240 V ~, 50/60 HzPotencia : 700 WCapacidad máx. utilizable del depósito de polvo : aprox. 1,8 litrosLongitud del cable eléctrico : aprox. 6 m Peso : aprox. 4,5 kg34 1 Avvertenze di sicurezza 1 Avvertenze di sicurezza

• 0,14 €/minuto desde la red fija alemana, precio máximo alemán para telefonía móvil 0,42 €/minuto; Las tasas para las llamadas telefónicas desde el extranjero (fuera de Alemania) se orientan a los precios de cada servidor extranjero y a las correspondientes tarifas actuales.
