Marque	Cherry
Modèle	XS Touchpad G845500
Type de produit	Clavier compact avec pavé tactile (touchpad)
Branchement	USB 2.0 (compatible 1.1) ou PS/2 via adaptateur
Alimentation	4 à 5,25 V/CC
Consommation électrique	typ. 45 mA (modèles G84-54xx/-55xx)
Température de fonctionnement	0 °C à +60 °C
Température de stockage	-20 °C à +60 °C
Dimensions d'encastrement (montage par haut)	369,05 ± 0,3 mm × 135,75 ± 0,3 mm
Dimensions d'encastrement (montage par bas)	369,95 ± 0,2 mm × 134,65 ± 0,2 mm
Pavé numérique intégré	Oui, via touches Fn (modèles G84-54xx/-55xx)
Touche Fn	Permet d'activer les fonctions encadrées et le pad numérique
Programmation des touches	Via logiciel CHERRY Tools (téléchargeable sur support.cherry.de)
Nettoyage	Chiffon non pelucheux avec eau et détergent doux
Entretien du trackball	Retirer la boule, nettoyer le capteur optique avec coton-tige
Accessoires	Housses flexibles WetEx (protection poussière et liquides)
Ergonomie	Recommandations contre les LMR (lésions dues aux mouvements répétitifs)
Contact fabricant	ZF Friedrichshafen AG, Cherrystraße, 91275 Auerbach, Allemagne

FOIRE AUX QUESTIONS - XS Touchpad G845500 Cherry

Comment connecter le clavier XS Touchpad G845500 ?

Connectez le clavier à un port USB ou PS/2 de votre système. Pour PS/2, utilisez l'adaptateur USB/PS/2 fourni et branchez-le sur la prise PS/2 après avoir éteint le système.

Comment utiliser le pavé numérique intégré ?

Maintenez la touche Fn enfoncée et appuyez sur la touche correspondante (ex. Fn + O pour '6'). Si la fonction Verr Num est active, maintenez Fn pour activer temporairement le pavé numérique.

Comment verrouiller le clavier en mode numérique ?

Utilisez la combinaison Fn + F12 pour activer le niveau Pad (LED allumée). Cela verrouille durablement le pavé numérique intégré. Pour désactiver, refaites Fn + F12.

Comment nettoyer le clavier ?

Utilisez un chiffon non pelucheux légèrement humidifié avec de l'eau et un détergent doux (produit vaisselle). Évitez tout liquide pénétrant dans le clavier. N'utilisez pas d'alcool ou de solvants agressifs.

Comment entretenir le trackball ?

Retirez la boule en tournant le recouvrement dans le sens inverse des aiguilles d'une montre. Nettoyez le capteur optique avec un coton-tige. Remettez la boule et refermez.

Où télécharger le logiciel CHERRY Tools ?

Le logiciel est disponible sur le site support.cherry.de. Installez-le pour configurer les affectations de touches via le Designer.

Comment programmer les touches du clavier ?

Ouvrez le logiciel CHERRY Tools, utilisez le Designer pour configurer les fonctions. Les macros sont enregistrées dans un fichier sur l'ordinateur. Consultez l'aide avec F1 pour plus de détails.

Quelles sont les dimensions d'encastrement ?

Pour un montage par le haut : 369,05 ± 0,3 mm × 135,75 ± 0,3 mm. Pour un montage par le bas : 369,95 ± 0,2 mm × 134,65 ± 0,2 mm. Utilisez des vis de 2 mm de diamètre, profondeur max 7,7 mm.

Que faire si le clavier ne fonctionne pas ?

Vérifiez la connexion USB ou PS/2. Assurez-vous que le système reconnaît le périphérique. Pour PS/2, il peut être nécessaire de redémarrer l'ordinateur après branchement. Contactez le support technique Cherry si le problème persiste.

Comment éliminer le clavier en fin de vie ?

Ne jetez pas le clavier avec les ordures ménagères. Déposez-le dans un point de collecte pour déchets électroniques ou rapportez-le au point de vente.

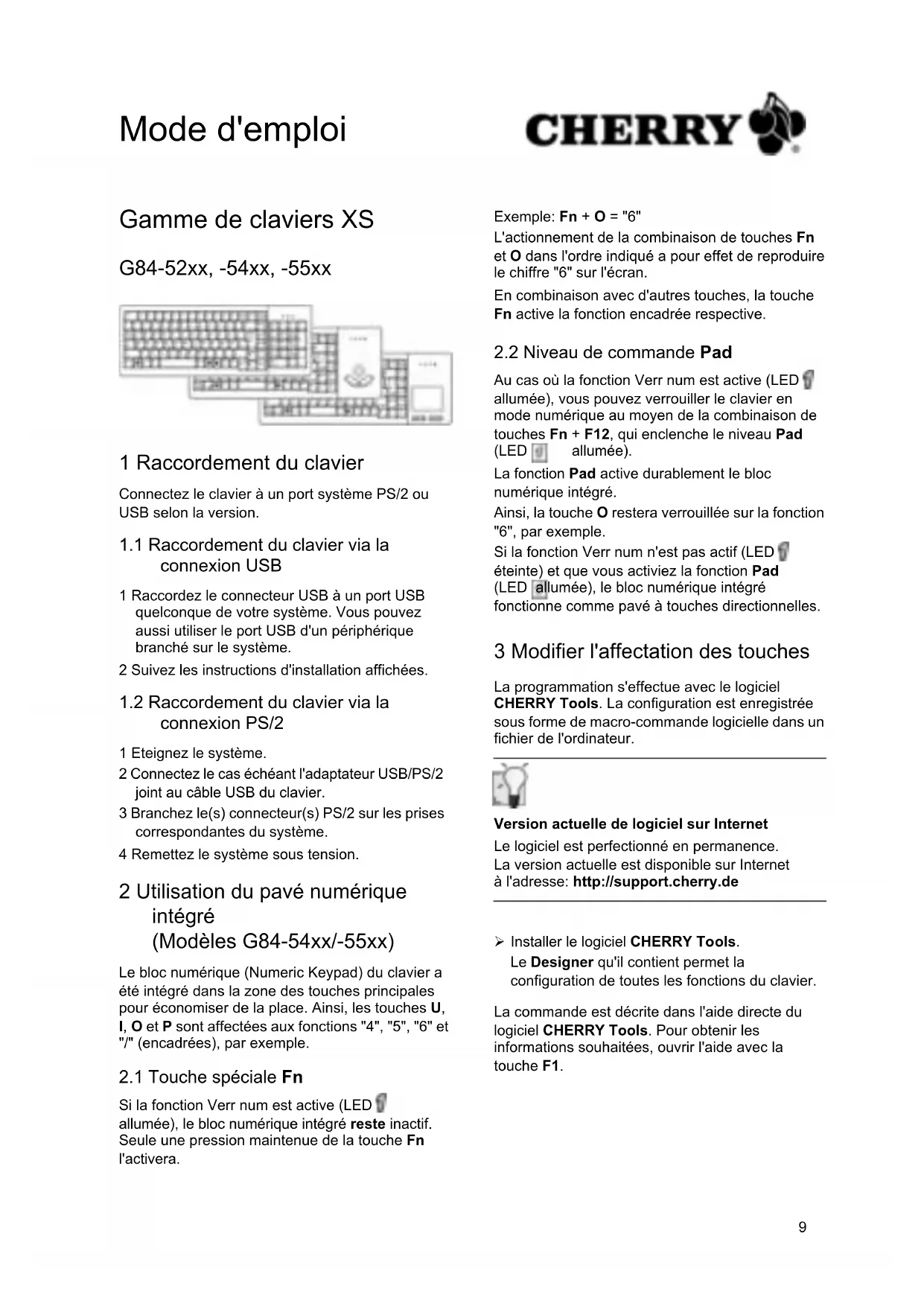

MODE D'EMPLOI XS Touchpad G845500 Cherry

Dommage de claviers XS

G84-52xx, -54xx, -55xx

1 Raccordement du clavier

Connectez le clavier à un port système PS/2 ou USB selon la version.

1.1 Raccordement du clavier via la connexion USB

1 Raccordez le connecteur USB à un port USB quelconque de votre système. Vous pouvez aussi utiliser le port USB d'un périphérique branché sur le système.

Suivez les instructions d'installation affichées.

1.2 Raccordement du clavier via la connexion ps/2

1. Eteignez le système.

2 Connectez le cas échéant l'adaptateur USB/PS/2 joint au câble USB du clavier.

3 Branchez le(s) connecteur(s) PS/2 sur les prises correspondantes du système.

4 Remettez le système sous tension.

2 Utilisation du pavé numérique intégré (modèles G84-54xx/-55xx)

Le bloc numérique (Numeric Keypad) du clavier a été intégré dans la zone des touches principales pour économiser de la place. Ainsi, les touches U, I, O et P sont affectées aux fonctions "4", "5", "6" et "/" (encadrées), par exemple.

2.1 Touche spéciale fn

Si la fonction Verr num est active (LED allumée), le bloc numérique intégré reste inactif. Seule une pression maintenue de la touche Fn l'activera.

Exemple : Fn + O = "6"

L'actionnement de la combinaison de touches Fn et O dans l'ordre indiqué a pour effet de reproduire le chiffre "6" sur l'écran.

En combinaison avec d'autres touches, la touche Fn active la fonction encadrée respective.

2.2 Niveau de commande pad

Au cas où la fonction Verr num est active (LED allumée), vous pouvez verrouiller le clavier en mode numérique au moyen de la combinaison de touches Fn + F12, qui active le niveau Pad (LED allumée).

La fonction Pad active durablement le bloc numérique intégré.

Ainsi, la touche O restera verrouillée sur la fonction "6", par exemple.

Si la fonction Verr num n'est pas active (LED éteinte) et que vous activez la fonction Pad (LED allumée), le bloc numérique intégré fonctionne comme pavé à touches directionnelles.

3 Modifier l'affectation des touches

La programmation s'effectue avec le logiciel CHERRY Tools. La configuration est enregistrée sous forme de macro-commande logicielle dans un fichier de l'ordinateur.

Version actuelle de logiciel sur internet

Le logiciel est perfectionné en permanence. La version actuelle est disponible sur Internet à l'adresse: http://support.cherry.de

Installer le logiciel CHERRY Tools.

Le Designer qu'il contient permet la configuration de toutes les fonctions du clavier.

La commande est décrite dans l'aide directe du logiciel CHERRY Tools. Pour obtenir les informations souhaitées, ouvrez l'aide avec la touche F1.

Cotes

Un graphique avec les cotes du clavier et la position des domes filetés se trouve dans les caractéristiques techniques à la fin du document.

4.1 Dimensions d'encastrement

Vous pouvez monter le clavier par le haut ou par le bas.

Dimensions d'encastrement en cas de montage par le haut (cut-out version B): 369,05 ± 0,3 ~mm × 135,75 ± 0,3 ~mm.

Dimensions d'encastrement en cas de montage par le bas (cut-out version A): 369,95 ± 0,2 ~mm × 134,65 ± 0,2 ~mm.

4.2 Fixation

La partie inférieure du boîtier contient 3 dômes filétés pour la fixation. Utilisez des vis à filetage en bois/plastique avec un diamètre de pas de 2mm. Sélectionnez les vis de telle sorte que la longueur de vissage dans le dôme ne dépasse pas 7,7mm.

5 Montage des pieds d'appui

Montez par l'arrière les deux pieds réglables dans les logements du fond du boîtier jusqu'à l'enclenchement.

Pour les enlever, comprimez la languette et retirez les pieds par l'arrière.

6 Entretien et maintenance

Le clavier n'exige pas de maintenance. Utilisez pour le nettoyage un chiffon non pelucheux légèrement humidifié avec de l'eau et un détergent doux (par ex. produit vaisselle). Empêchez tout liquide de pénétrer dans le clavier. N'enlevez pas les capuchons des touches du clavier. L'emploi de liquides agressifs, comme l'alcool ou des acides, peut endommager le clavier.

Trackball: nettoyez la boule à intervalles réguliers. Enlevez la boule en appuyant légèrement sur le recouvrement du trackball et en le tournant dans les sens inverse des aiguilles d'une montre. Nettoyez

avec précaution le capteur optique (la lentille transparente placée sous la boule) en utilisant par exemple un coton-tige.

7 Accessoires

Pour protéger le clavier contre la poussière, des liquides et le maintenir propre, des housses flexibles (WetEx®) sont fournies comme accessoires.

Syndrome LMR

LMR signifie "Lésion due aux mouvements répétitifs". Le syndrome LMR apparaît suite à de petits mouvements se répétant en permanence.

Des symptômes typiques sont des douleurs dans les doigts ou la nuque. Pour plus d'informations visitez: www.cherry.de/french/service/lmr.htm

1 Organisez votre poste de travail de manière ergonomique. 2 Positionnez le clavier de telle façon que vos bras et vos poignets se trouvent latéralement par rapport au corps et soient étendus. 3 Faites plusieurs petites pauses, le cas échéant accompagnées d'exercices d'étirement. 4 Modifiez votre attitude corporelle.

9 Élimination

Éliminer l'appareil usé via un point de collecte pour déchets électroniques ou via le point de vente.

10 Contact

ZF Friedrichshafen AG

Electronic Systems

Cherrystaße

91275 Auerbach

Allemagne

www.cherry.de

E-mail: [e-mail]

Telephone:

Distribution: [phone]*

(01805CHERRY*

Support technique: [phone]*

(14 cents/min depuis le réseau fixe allemand, différences de tarifs possibles pour les appels depuis les réseaux mobiles.)

Lors de demandes, veillez à disposer des informations suivantes à portée de main:

• N° d'article et n° de série du produit
• Désignation et fabricant de votre système
• Système d'exploitation et, le cas échéant, version installée d'un Service Pack

11 Généralités

CHERRY, une marque de ZF Friedrichshafen AG, optimise continuellement ses produits en fonction des progrès technologiques. Par conséquent, nous nous réservons le droit de faire des modifications techniques. L'évaluation de la fiabilité ainsi que la définition des détails techniques sont le résultat des tests internes conformes aux normes internationales en vigueur. D'autres spécifications peuvent être appliquées suite à une coopération mutuelle. Des mauvaises conditions d'utilisation, de stockage, ou d'environnement peuvent entraîner des dysfonctionnements ou des dommages lors de l'utilisation.

Nous insistons sur le fait que nous ne pouvons accorder aucune garantie causée par une modification du matériel par l'utilisateur. Tous les travaux de réparation doivent être réalisés par nos soins ou une personne/organisation officielle agréée.

Toute demande d'indemnisation éventuelle contre ZF Friedrichshafen AG ou ses représentants - quoi que soit la cause (ainsi que des dommages corporels dus à une réaction émotionnelle) - sera rejetée dans la mesure où elle n'est pas la conséquence d'une négligence de notre part. Les restrictions ci-dessus ne s'appliquent pas dans le cadre de la loi sur la Responsabilité Produit allemande ainsi qu'en cas de blessures corporelles.

ou d'atteintes à la santé. Les conditions d'utilisation ci-dessus ne sont valables que pour le produit livré avec cette notice.

Pour tout complément d'information, veuillez contacter les distributeurs correspondants ou nos services.

Caractéristiques techniques

Branchement G84-52xx:

USB 2.0 (compatible)

avec 1.1) ou PS/2 par

le biais d'adaptateurs

G84-54xx/-55xx:

USB 2.0 (compatible

avec 1.1) ou 2× PS/2

Alimentation électrique 4 à 5,25 V/CC

Consommation G84-52xx: typ. 25mA

G84-54xx/-55xx:

typ. 45 mA

Température de stockage -20 °C à +60 °C

Température de service G84-52xx/-55xx:

0^ C + 60^ C

G84-54xx:

0^ C + 50^ C

Paramètres G84-52xx:

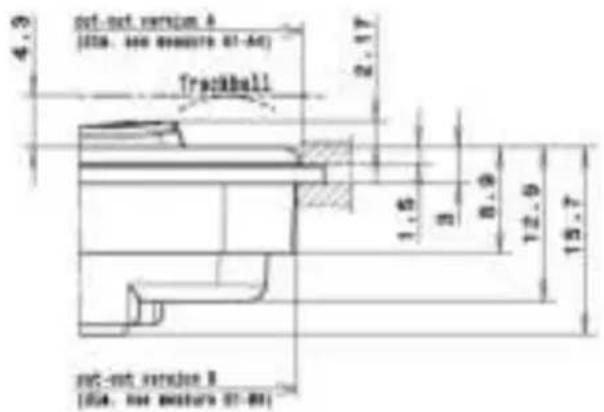

1 Hohenmaße / Height / Cotes de hauteur / Paramètres /

Alle MaSe in Millimetern / All measurements in millimeters / Toutes cotes en millimetres / Bce pa3mepbB MmIImeTpax /

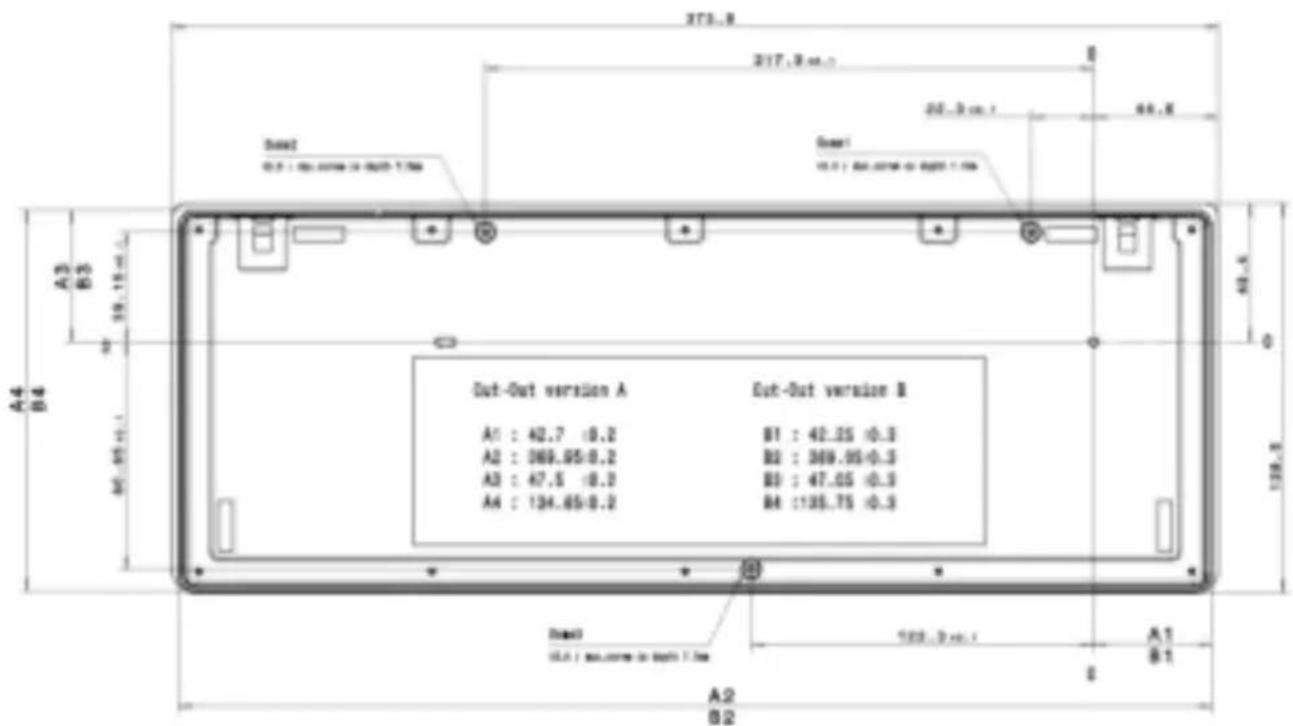

2 Abmessungen und Lage der Schraubdome / Dimensions and position of the screw caps / Dimensions et position des domes filetés / Pa3mepbi npacnoJoxene pe3b6OBbIX rHe3d /

Alle MaBe in Millimetern / All measurements in millimeters / Toutes cotes en millimetres / Bce pa3MepbI B MmJIIMeTpax. /
