BEDIENUNGSANLEITUNG XS Touchpad G845500 Cherry

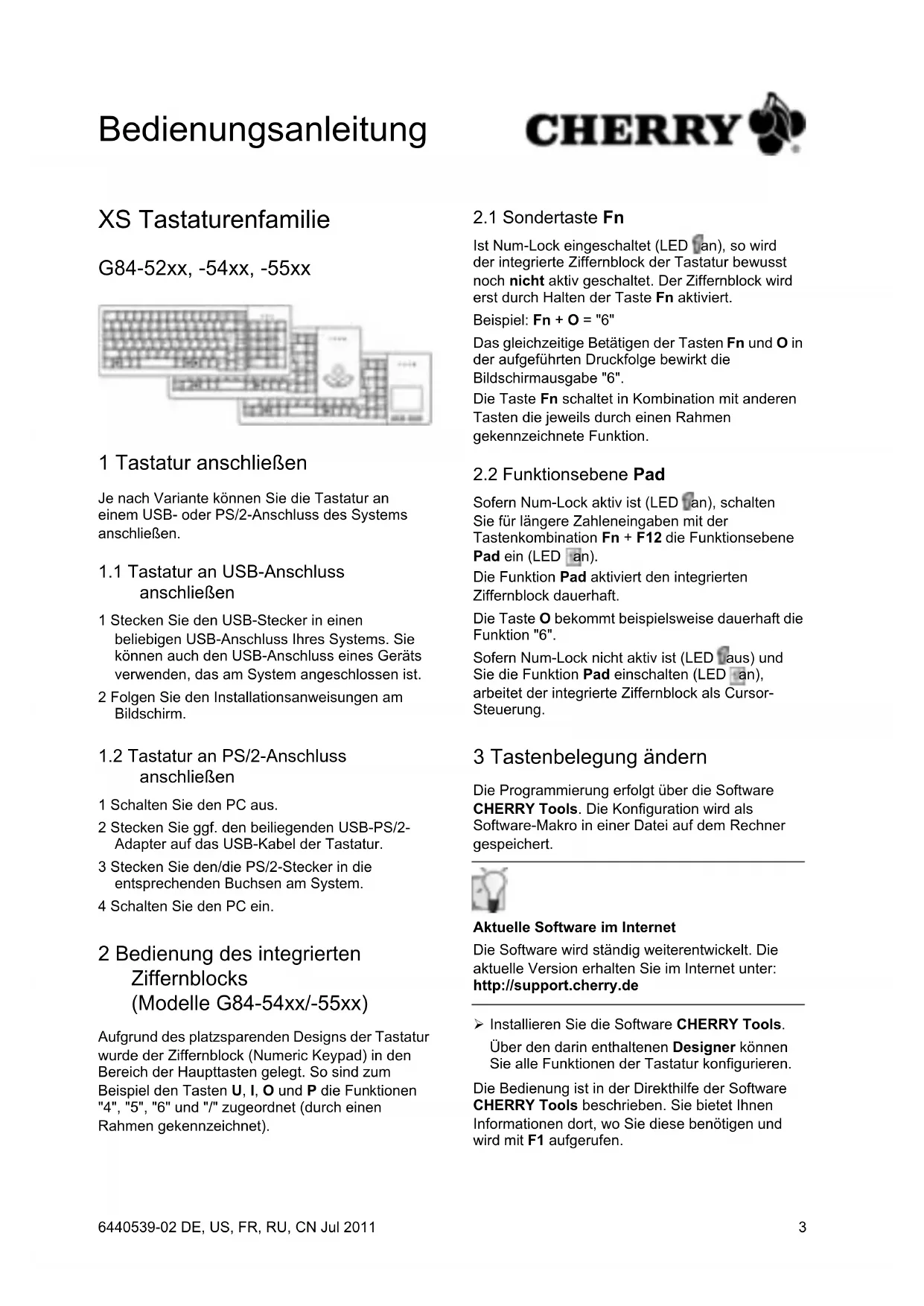

G84-52003 XS Tastaturenfamilie G84-52xx, -54xx, -55xx 1 Tastatur anschließen Je nach Variante können Sie die Tastatur an einem USB- oder PS/2-Anschluss des Systems anschließen.

1.1 Tastatur an USB-Anschluss

anschließen 1 Stecken Sie den USB-Stecker in einen beliebigen USB-Anschluss Ihres Systems. Sie können auch den USB-Anschluss eines Geräts verwenden, das am System angeschlossen ist. 2 Folgen Sie den Installationsanweisungen am Bildschirm.

1.2 Tastatur an PS/2-Anschluss

anschließen 1 Schalten Sie den PC aus. 2 Stecken Sie ggf. den beiliegenden USB-PS/2- Adapter auf das USB-Kabel der Tastatur. 3 Stecken Sie den/die PS/2-Stecker in die entsprechenden Buchsen am System. 4 Schalten Sie den PC ein. 2 Bedienung des integrierten Ziffernblocks (Modelle G84-54xx/-55xx) Aufgrund des platzsparenden Designs der Tastatur wurde der Ziffernblock (Numeric Keypad) in den Bereich der Haupttasten gelegt. So sind zum Beispiel den Tasten U, I, O und P die Funktionen "4", "5", "6" und "/" zugeordnet (durch einen Rahmen gekennzeichnet).

Ist Num-Lock eingeschaltet (LED an), so wird der integrierte Ziffernblock der Tastatur bewusst noch nicht aktiv geschaltet. Der Ziffernblock wird erst durch Halten der Taste Fn aktiviert. Beispiel: Fn + O = "6" Das gleichzeitige Betätigen der Tasten Fn und O in der aufgeführten Druckfolge bewirkt die Bildschirmausgabe "6". Die Taste Fn schaltet in Kombination mit anderen Tasten die jeweils durch einen Rahmen gekennzeichnete Funktion.

2.2 Funktionsebene Pad

Sofern Num-Lock aktiv ist (LED an), schalten Sie für längere Zahleneingaben mit der Tastenkombination Fn + F12 die Funktionsebene Pad ein (LED an). Die Funktion Pad aktiviert den integrierten Ziffernblock dauerhaft. Die Taste O bekommt beispielsweise dauerhaft die Funktion "6". Sofern Num-Lock nicht aktiv ist (LED aus) und Sie die Funktion Pad einschalten (LED an), arbeitet der integrierte Ziffernblock als Cursor- Steuerung. 3 Tastenbelegung ändern Die Programmierung erfolgt über die Software CHERRY Tools. Die Konfiguration wird als Software-Makro in einer Datei auf dem Rechner gespeichert. Aktuelle Software im Internet Die Software wird ständig weiterentwickelt. Die aktuelle Version erhalten Sie im Internet unter: http://support.cherry.de Installieren Sie die Software CHERRY Tools. Über den darin enthaltenen Designer können Sie alle Funktionen der Tastatur konfigurieren. Die Bedienung ist in der Direkthilfe der Software CHERRY Tools beschrieben. Sie bietet Ihnen Informationen dort, wo Sie diese benötigen und wird mit F1 aufgerufen. Bedienungsanleitung 6440539-02 DE, US, FR, RU, CN Jul 20114 4 Befestigung der Tastatur Maßangaben Eine Grafik mit den Abmessungen der Tastatur und der Lage der Schraubdome finden Sie auf den hinteren Seiten bei den Technischen Daten.

Sie können die Tastatur von oben oder unten einbauen. Ausschnittmaß bei Einbau von oben (cut-out version B): 369,05 ±0,3 mm x 135,75 ±0,3 mm. Ausschnittmaß bei Einbau von unten (cut-out version A): 369,95 ±0,2 mm x 134,65 ±0,2 mm.

Das Gehäuseunterteil enthält zur zusätzlichen Fixierung 3 Schraubdome. Verwenden Sie Schrauben mit Holz-/Kunststoffgewinde mit einem Gewindedurchmesser von 2 mm. Achten Sie bei der Wahl der Schraubenlänge darauf, dass die Schrauben maximal 7,7 mm in den Schraubdom ragen. 5 Montage der Aufstellfüße Schieben Sie die beiden beiliegenden Aufstellfüße von hinten in die Aufnahmen am Gehäuseboden bis die Verriegelung einrastet. Zum Entfernen halten Sie die Lasche gedrückt und ziehen den Fuß nach hinten ab. 6 Pflege und Wartung Die Tastatur ist wartungsfrei. Zur Reinigung verwenden Sie ein leicht mit Wasser und mildem Reinigungsmittel (z. B. Spülmittel) befeuchtetes faserfreies Tuch. Verhindern Sie, dass Flüssigkeit in die Tastatur gelangt. Entfernen Sie nicht die Tastenkappen. Die Verwendung von aggressiven Flüssigkeiten, wie Alkohol oder Säuren kann die Tastatur beschädigen. Trackball: Reinigen Sie die Kugel in regelmäßigen Abständen. Entnehmen Sie die Kugel, indem Sie die Abdeckung des Trackballs leicht drücken und dabei gegen den Uhrzeigersinn drehen. Reinigen Sie den optischen Sensor (die unterhalb der Kugel platzierte transparente Linse) vorsichtig, z. B. mit einem Wattestäbchen. 7 Zubehör Zum Schutz der Tastatur vor Staub, Flüssigkeit und Verschmutzung erhalten Sie als Zubehör flexible Tastatur-Schutzfolien (WetEx). 8 RSI-Syndrom RSI-Syndrom RSI steht für "Repetitive Strain Injury" = "Verletzung durch wiederholte Beanspruchung". RSI entsteht durch kleine, sich ständig wiederholende Bewegungen. Typische Symptome sind Beschwerden in den Fingern oder im Nacken. Weitere Informationen finden Sie unter: www.cherry.de/deutsch/ service/service_rsi.htm 1 Richten Sie Ihren Arbeitsplatz ergonomisch ein. 2 Positionieren Sie die Tastatur so, dass sich Ihre Oberarme und Handgelenke seitlich vom Körper befinden und ausgestreckt sind. 3 Machen Sie mehrere kleine Pausen, ggf. mit Dehnübungen. 4 Ändern Sie oft Ihre Körperhaltung. 9 Entsorgung Entsorgen Sie das Altgerät über eine Sammelstelle für elektronischen Abfall oder Ihren Händler.5 10 Kontakt ZF Friedrichshafen AG Electronic Systems Cherrystraße 91275 Auerbach www.cherry.de E-Mail: info@cherry.de Telefon: Vertrieb: +49 (0) 180 5 243779* (0180 5 CHERRY*) Technischer Support: +49 (0) 180 5 919108* (*14 Cent/Min. aus dem deutschen Festnetz, abweichende Preise für Anrufe aus Mobilfunknet- zen möglich.) Bitte halten Sie bei Anfragen an den Technischen Support folgende Informationen bereit:

• Artikel- und Serien-Nr. des Produkts

• Bezeichnung und Hersteller Ihres Computersystems

• Betriebssystem und ggf. installierte Version eines Service Packs 11 Allgemeiner Anwenderhinweis CHERRY, eine Marke der ZF Friedrichshafen AG

optimiert seine Produkte ständig im Zuge der Entwicklung von neuen Technologien. Technische Änderungen behalten wir uns deshalb vor. Die Ermittlung der Zuverlässigkeit sowie die Definition von technischen Angaben erfolgen gemäß interner Prüfung, um international anerkannte Vorschriften bzw. Normen zu erfüllen. Davon abweichende Anforderungen können durch gegenseitige Zusammenarbeit erfüllt werden. Unsachgemäße Behandlung, Lagerung und äußere Einflüsse können zu Störungen und Schäden im Einsatz führen. Wir übernehmen keinerlei Gewährleistung für Mängel, die auf einer anwenderseitigen Veränderung des Produkts beruhen, und haften nicht im Falle unbefugter Veränderungen. Alle Reparaturen müssen durch uns oder eine offiziell berechtigte Person oder Organisation durchgeführt werden. Etwaige Schadensersatzansprüche gegen die ZF Friedrichshafen AG oder ihre eingesetzten Ver- treter – gleich aus welchem Rechtsgrund (ein- schließlich stressbedingte körperliche Schäden) – sind ausgeschlossen, soweit uns nicht Vorsatz, grobe Fahrlässigkeit oder die Nichtbeachtung zwingender Produkthaftungsbestimmungen treffen oder bei Verletzungen von Leben, Körper oder Gesundheit. Die vorliegende Anleitung ist nur gül- tig für das mitgelieferte Produkt. Weitere Informationen darüber sind bei den jeweiligen Distributoren oder direkt über uns erhältlich.6 XS Keyboard Family G84-52xx, -54xx, -55xx 1 Connecting the keyboard Depending on the design, you can connect the keyboard to the system with a PS/2 or USB connection.
