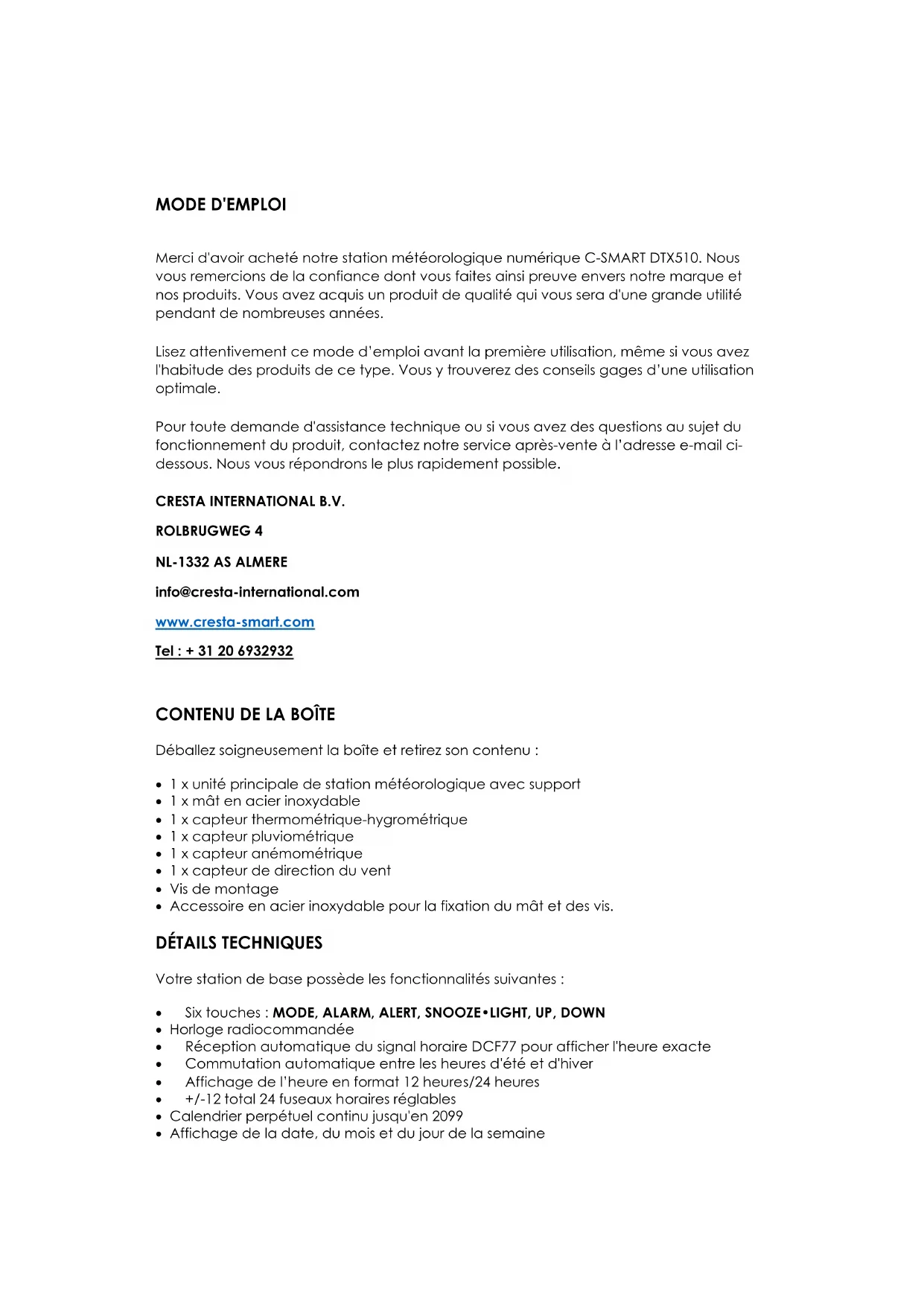

MODE D'EMPLOI DTX690 Cresta
Merci d'avoir acheté notre station météorologique numérique C-SMART DTX510. Nous vous remercions de la confiance dont vous faites ainsi preuve envers notre marque et nos produits. Vous avez acquis un produit de qualité qui vous sera d'une grande utilité pendant de nombreuses années.
Lisez attentivement ce mode d'emploi avant la première utilisation, même si vous avez l'habitude des produits de ce type. Vous y trouverez des conseils gages d'une utilisation optimale.
Pour toute demande d'assistance technique ou si vous avez des questions au sujet du fonctionnement du produit, contactez notre service après-vente à l'adresse e-mail ci-dessous. Nous vous répondrons le plus rapidement possible.
CRESTA INTERNATIONAL B.V.
ROLBRUGWEG 4
NL-1332 AS ALMERE
Déballez soigneusement la boîte et retirez son contenu :
- 1 x unité principale de station météorologique avec support
- 1 x mât en acier inoxydable
- 1 x capteur thermométrique-hygrométrique
• 1 x capteur pluviométrique
• 1 x capteur anémométrique
• 1 x capteur de direction du vent - Vis de montage
- Accessoire en acier inoxydable pour la fixation du mât et des vis.
DÉTAILS TECHNIQUES
Votre station de base possède les fonctionnalités suivantes :
- Six touches: MODE, ALARM, ALERT, SNOOZE·LIGHT, UP, DOWN
• Horloge radiocommandée - Réception automatique du signal horaire DCF77 pour afficher l'heure exacte
• Commutation automatique entre les heures d'été et d'hiver
• Affichage de l'heure en format 12 heures/24 heures
• +/-12 total 24 fuseaux horaires réglables - Calendrier perpétuel continu jusqu'en 2099
-
Affichage de la date, du mois et du jour de la semaine
-
Affichage du jour de la semaine disponible en 7 langues : allemand, anglais, italien, français, néerlandais, espagnol, danois.
- Double alarme avec fonction de réveil répété (interruption de l'alarme pendant 5 minutes)
- 5 icônes de prévisions météorologiques : ENSOLEILLÉ, PARTIELLEMENT COUVERT, COUVERT, RISQUE DE PLUIE, RISQUE D'ORAGE
- Baromètre et graphique de pression atmosphérique des 12 dernières heures
- Température intérieure & extérieure et humidité avec tendance
• Valeurs max./min. de température et d'humidité - Plage de mesure du thermomètre à l'intérieur : °C à +50 °C ; à l'extérieur : -20 °C à 60 °C
- Affichage de la température en °C ou °F
- Alerte de température pour l'intérieur et l'extérieur

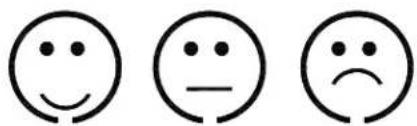

• Humidité ambiante - Phase de la lune
- Vitesse du vent en mph/kmh, vitesse du vent 0\~256 km/h
• Direction du vent dans 16 directions - Précipitations en mm/pouces et affichage sur 1 heure, 24 heures, total. Quantité de pluie : 0\~999,9 mm
- Indication de piles déchargées
• Rétroéclairage LED bleu - Piles de l'unité principale : 3 x AAA, LR03, 1,5V
Capteur extérieur :
• Fréquence : 868 MHz
- Plage de transmission : 100 mètres dans un espace ouvert.
** La distance réelle peut varier en fonction de l'environnement : elle sera par exemple plus courte en présence d'obstacles, notamment mur en béton, etc.
- Piles : 2 x AA, LR06 1,5V
INSTALLATION

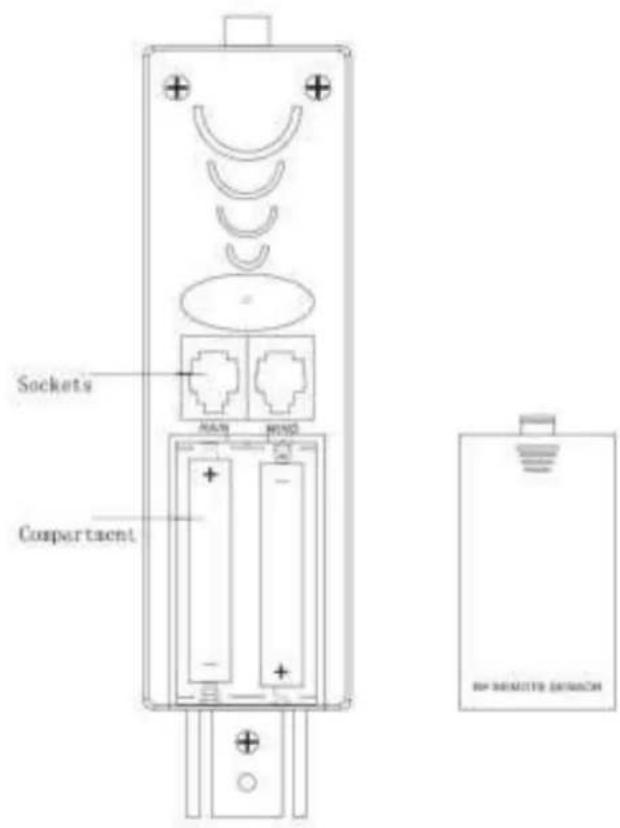

Installation des piles
- Ouvrez le couvercle du compartiment des piles à l'arrière de l'unité principale, insérez 3 piles AAA et refermez le couvercle du compartiment.
- Connectez le support à l'unité.
- Insérez 2 piles AA LR06 1,5 V dans le capteur extérieur et vérifiez si le témoin LED rouge clignote.
- Connectez les câbles du capteur extérieur : 1. Insérez le câble du capteur anémométrique dans le port du capteur de direction du vent.
- Insérez le câble de direction du vent et le câble du capteur pluviométrique dans les ports correspondants du capteur thermométrique-hygrométrique. Assurez-vous que les câbles pour la pluie et le vent sont connectés aux bons ports marqués RAIN et WIND.
- Insérez d'abord les piles de l'unité principale, puis insérez les piles du capteur extérieur dans les 3 minutes qui suivent la mise sous tension de l'unité principale, pour vous assurer que les données du capteur sont bien reçues.
En cas d'échec de la réception des données du capteur extérieur, appuyez sur la touche ALARM pendant plus de 3 secondes pour synchroniser le signal RF. - Chaque fois que les piles sont remplacées, l'unité principale perd toutes les données météorologiques.
- Chaque fois que les piles sont remplacées, le capteur thermométrique-hygrométrique doit être à nouveau synchronisé avec l'unité principale. Appuyez sur la touche ALARM pendant plus de 3 secondes pour synchroniser le signal RF.
Montage de l'unité principale
- L'unité principale peut être placée sur n'importe quelle surface plane ou fixée à un mur par le trou de suspension. Il est important de vérifier que le signal radio peut être reçu avant le montage.
Montage du capteur extérieur sur le mât en acier inoxydable
Pour des résultats précis, le mât du capteur extérieur doit être solidement fixé sur une surface horizontale et dans un endroit dégagé loin des arbres et autres revêtements où les précipitations ou la vitesse du vent peuvent être réduites, ce qui entraînerait une lecture imprécise.

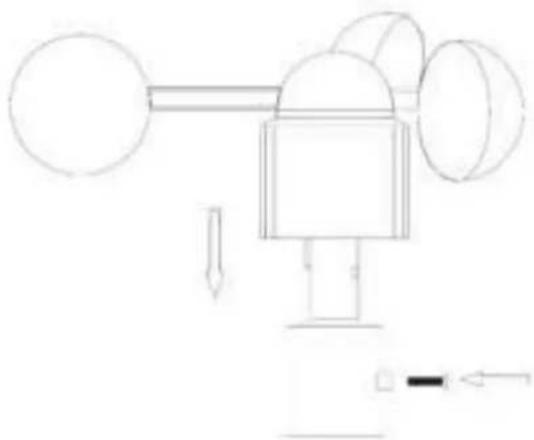

Montage du capteur anémométrique de vitesse du vent sur le premier support plastique : vérifiez que les coupelles peuvent tourner librement avant de fixer le dispositif ; montez ensuite le capteur anémométrique sur le support de façon à ce que le vent puisse se déplacer autour du capteur dans toutes les directions. Voir illustration suivante :

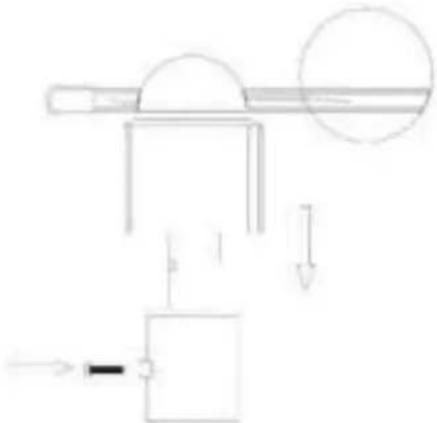

Montage du capteur de direction du vent sur le premier support en plastique : vérifiez d'abord le capteur de direction du vent avant de le fixer. Connectez le câble du capteur anémométrique au port en bas. Voir illustration suivante :
Montage du capteur pluviométrique sur le deuxième support en plastique : des lignes verticales sont gravées sur le bord inférieur du couvercle rond et la partie capteur. Il suffit d'aligner les deux lignes dans une seule position, puis de tourner dans le sens des aiguilles d'une montre. La partie capteur pluviométrique sera bien connectée. Fixez-les ensuite avec 4 vis sur le support en plastique (ne pas utiliser que 2 vis). Voir illustration suivante :

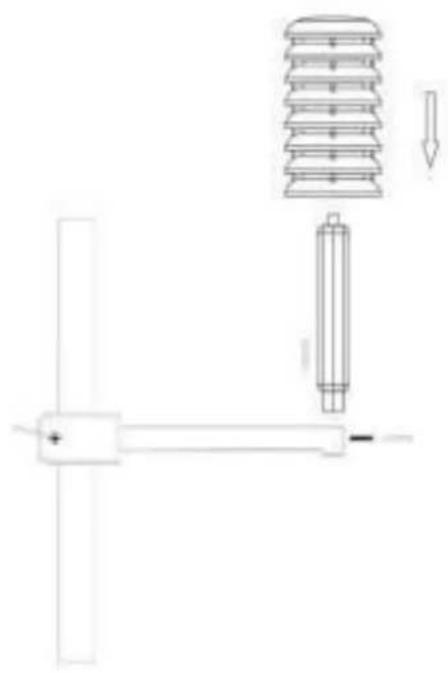

Montage du capteur thermométrique-hygrométrique sur le troisième support en plastique : une fois que les capteurs de vent et de pluie sont fixés sur le support, connectez les câbles aux ports correspondants du capteur thermométrique-hygrométrique afin que les données puissent être transmises à l'unité principale. Mettez ensuite le couvercle sur le capteur thermométrique-hygrométrique. Voir illustration suivante :
Remarque : ne débranchez/rebranchez pas la fiche trop souvent et ne laissez pas la fiche exposée à l'air libre pour éviter qu'elle soit endommagée. Si c'est le cas, la connexion sera mauvaise.

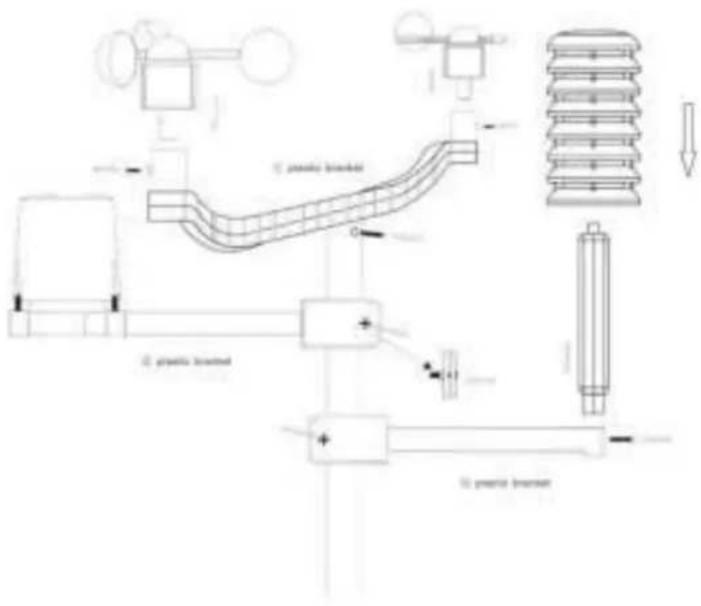

Montage de tous les capteurs sur le mât en acier inoxydable et fixation de l'ensemble des pièces à l'extérieur
Remarque : assurez-vous que tous les câbles sont bien connectés aux ports correspondants.

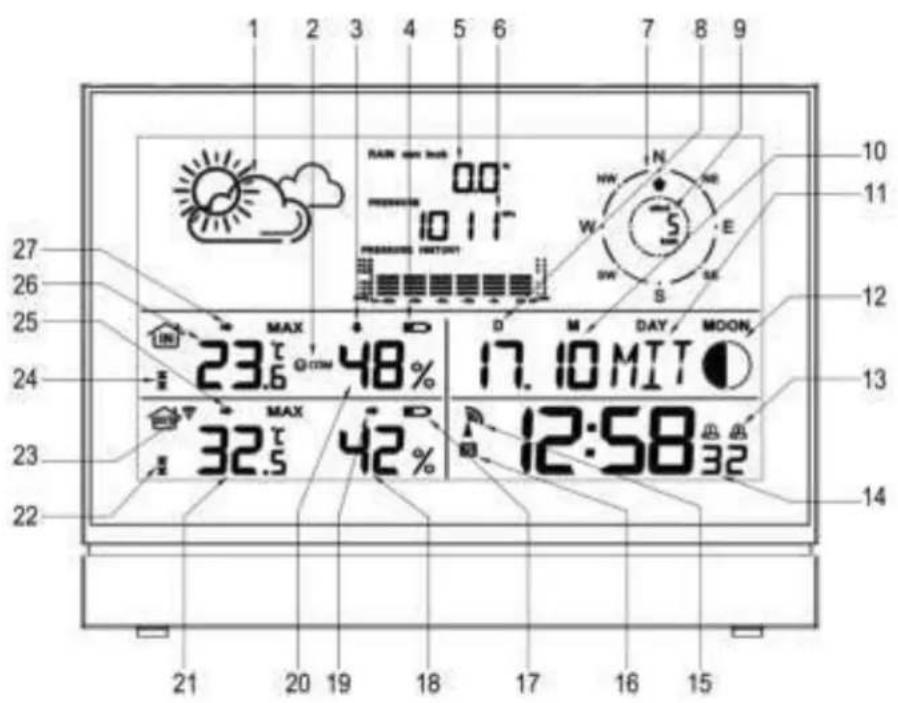

VUE D'ENSEMBLE AFFICHEUR LCD :
| 1 | Prévision météo | 15 | Symbole RCC |
| 2 | Humidité ambiante | 16 | Heure d'été |
| 3 | Tendance d'humidité intérieure | 17 | Piles faibles extérieur |
| 4 | Pile faible intérieur | 18 | Humidité extérieure |
| 5 | Précipitations | 19 | Tendance d'humidité extérieure |
| 6 | Pression atmosphérique | 20 | Humidité intérieure |
| 7 | Direction du vent | 21 | Température extérieure |
| 8 | Date | 22 | Alerte température extérieure |
| 9 | Vitesse du vent | 23 | Symbole RF |
| 10 | Mois | 24 | Alerte température intérieure |
| 11 | Jour de la semaine | 25 | Tendance température extérieure |
| 12 | Phase de la lune | 26 | Température intérieure |
| 13 | Double alarme | 27 | Tendance température intérieure |
| 14 | Heure | ||


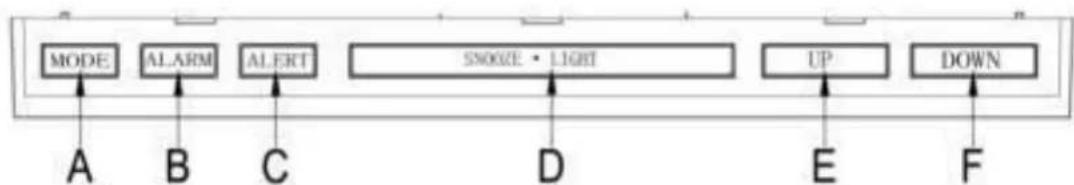

Vue de dessus :
A=MODE B=ALARME C=ALERTE D=RÉPÉTITION/ÉCLAIRAGE E=HAUT F=BAS
PREMIÈRE UTILISATION
- Une fois les piles insérées, l'unité principale se connecte au capteur extérieur par signal RF.
Le symbole du signal RF de la zone extérieure clignote. - L'opération prend environ 3 minutes. L'afficheur indique ensuite la température, l'humidité, la vitesse du vent, la direction du vent et les précipitations à l'extérieur. Si la réception échoue, appuyez sur ALARM pendant plus de 3 secondes pour relancer la réception.
- La réception automatique du signal radio DCF débute après 3 minutes de réception RF extérieure.
- Pendant le processus de réception RCC, le symbole d'antenne radio clignote dans la zone d'affichage de l'heure.
- Lorsque le signal radio a été reçu correctement, le symbole d'antenne radio s'affiche en continu. Il ne clignote plus.
Si la réception est mauvaise ou si la réception RCC automatique de l'heure est impossible, effectuez les étapes ci-dessous manuellement.
RÉGLAGE MANUEL DE L'HEURE
Suivez également la procédure pour définir certains paramètres, tels que 12/24 heures, fuseau horaire, langue, etc.
- Maintenez la touche MODE enfoncée pendant 3 secondes.
• L'indication 24 heures clignote. Utilisez UP et DOWN pour sélectionner 12/24Hr. - Appuyez sur MODE pour confirmer.
- L'affichage du fuseau horaire clignote. Utilisez UP et DOWN pour sélectionner le fuseau horaire(-12 à +12).
- Appuyez sur MODE pour confirmer.
• DM/MD clignote. Utilisez UP et DOWN pour faire la sélection. - Appuyez sur MODE pour confirmer.
• L'affichage de l'année clignote. Utilisez UP et DOWN pour sélectionner l'année. - Appuyez sur MODE pour confirmer.
• L'affichage du mois clignote. Utilisez UP et DOWN pour sélectionner le mois. - Appuyez sur MODE pour confirmer.
• L'affichage de la date clignote. Utilisez UP et DOWN pour sélectionner la date. - Appuyez sur MODE pour confirmer.
• L'affichage de l'heure clignote. Utilisez UP et DOWN pour sélectionner l'heure. - Appuyez sur MODE pour confirmer.
• L'affichage des minutes clignote. Utilisez UP et DOWN pour sélectionner les minutes. - Appuyez sur MODE pour confirmer.
- La sélection de la langue pour l'affichage du jour de la semaine clignote. Utilisez UP et DOWN pour sélectionner la langue.
- Appuyez sur MODE pour confirmer.
- L'indication C/F pour la température clignote. Utilisez UP et DOWN pour faire la sélection.
- Appuyez sur MODE pour confirmer.
- L'indication hPa/inHg pour la pression atmosphérique clignote. Utilisez UP et DOWN pour faire la sélection.
- Appuyez sur MODE pour confirmer.
- Les indications mm/inch pour les précipitations et kmh/mph clignotent. Utilisez UP et DOWN pour faire la sélection.
- Appuyez sur MODE pour confirmer.
INFORMATION :
- Si vous n'appuyez sur aucune touche pendant 20 secondes, l'horloge repasse automatiquement du mode de configuration au mode d'affichage de l'heure.
• Explication de l'affichage du fuseau horaire :
Vous pouvez régler manuellement l'horloge sur le fuseau horaire d'un pays (jusqu'à 1.500 km de Francfort/Main) si l'horloge reçoit le signal DCF, mais si l'heure réelle
est différente de l'heure reçue.
Par exemple, si l'heure dans un pays est 1 heure à l'avance sur l'heure allemande, réglez l'affichage du fuseau horaire sur 01.
L'horloge est à présent contrôlée par DCF, mais avec une heure d'avance.
CONFIGURATION DE L'ALARME QUOTIDIENNE
- Appuyez sur MODE pour basculer de l'affichage de l'heure à l'affichage A1.
- Maintenez la touche MODE enfoncée pendant 3 secondes. L'heure de l'alarme clignote.
- La valeur de l'heure de l'alarme clignote. Utilisez UP et DOWN pour sélectionner l'heure.
Appuyez sur MODE pour confirmer.
- Faites de même pour les minutes. Utilisez UP et DOWN pour sélectionner les minutes. Appuyez sur MODE pour confirmer.
- La procédure de réglage est la même que pour A2.
ACTIVATION/DÉSACTIVATION DE L'ALARME QUOTIDIENNE
- Appuyez une première fois sur ALARM pour activer l'alarme 1 avec le symbole A1 affiché.
- Appuyez une deuxième fois sur ALARM pour annuler l'alarme 1 et activer l'alarme 2 avec le symbole A2 affiché.
- Appuyez une troisième fois sur ALARM pour activer l'alarme 1 et l'alarme 2 avec les symboles d'alarme affichés.
- Appuyez une quatrième fois sur ALARM pour annuler toutes les alarmes.
Information :
- Si vous n'appuyez sur aucune touche pendant 20 secondes, l'horloge repasse automatiquement du mode de configuration au mode d'affichage de l'heure.
- L'alarme retentit pendant 2 minutes si vous n'appuyez pas sur une touche pour la couper.
FONCTION DE RÉVEIL RÉPÉTÉ
Pour activer la fonction de réveil répété, utilisez la procédure ci-dessous.
- Appuyez sur la touche SNOOZE/LIGHT lorsque l'alarme sonne afin d'activer la fonction de réveil répété.
• Si la fonction de réveil répété est activée, le symbole d'alarme clignote.
• L'alarme se répète après 5 minutes. - La fonction de réveil répété peut être arrêtée par une pression sur n'importe quelle touche.
MODE 12 HEURES/24 HEURES
L'heure peut être affichée en mode 12 heures (AM/PM) ou 24 heures. Suivez la configuration manuelle pour faire la sélection.
AFFICHAGE DE LA TEMPÉRATURE EN MODE °C/°F
La température peut être affichée en °C ou en °F. Suivez la configuration manuelle pour faire la sélection.
VALEURS MAX./MIN. POUR LA TEMPÉRATURE ET L'HUMIDITÉ INTÉRIEURES ET EXTÉRIEURES
Appuyez sur UP pour afficher les valeurs de température et humidité maximales et minimales intérieures/extérieures. Maintenez la touche UP enfoncée pendant plus de 3 secondes pour effacer les valeurs max./min.
RÉGLAGE DE L'ALERTE DE TEMPÉRATURE
- Appuyez sur ALERT pour afficher le symbole d'alerte.
- Appuyez sur UP pendant plus de 3 secondes, la limite supérieure de la température intérieure clignote. Utilisez UP et DOWN pour régler la température d'alerte maximale.
- Appuyez sur ALERT, la limite inférieure de la température intérieure clignote. Utilisez UP et DOWN pour régler la température d'alerte minimale.
- Appuyez sur ALERT, la limite supérieure de la température extérieure clignote. Utilisez UP et DOWN pour régler la température d'alerte maximale.
- Appuyez sur ALERT, la limite inférieure de la température extérieure clignote. Utilisez UP et DOWN pour régler la température d'alerte minimale.
- Lorsque l'alerte est activée, le symbole d'alerte s'affiche.
ACTIVATION/DÉSACTIVATION DE L'ALERTE DE TEMPÉRATURE
Maintenez la touche ALERT enfoncée pour activer ou désactiver l'alerte de température.
- Alerte activée : Le symbole de l'alerte de température est affiché.
- Alerte désactivée : Le symbole de l'alerte de température disparaît.
Information
- Le processus de configuration ne peut pas s'achever si la température maximale sélectionnée est inférieure à la température minimale sélectionnée.
- La température minimale sélectionnée doit au moins être de 1 °C en dessous de la température maximale sélectionnée.
5 prévisions météo
Sunny
Partly Cloudy
Closely
Ratney
Rain Store
ENSOLEILLÉ, PARTIELLEMENT COUVERT, COUVERT, RISQUE DE PLUIE, RISQUE D'ORAGE
Remarque : L'affichage peut parfois être différent de la météo réelle.
BAROMÈTRE ET GRAPHIQUE DE PRESSION ATMOSPHÉRIQUE DES 12 DERNIÈRES HEURES.
La pression atmosphérique peut être indiquée en hPa et en Hg ; la pression atmosphérique des 12 dernières heures est indiquée sur un graphique.
Lorsque vous insérez les piles, la lecture d'altitude sous PRESSURE clignote.
Utilisez UP et DOWN pour sélectionner l'altitude et régler la lecture de la pression.
Appuyez sur SNOOZE•LIGHT, l'icône météo clignote. Utilisez UP et DOWN pour sélectionner la météo actuelle.
Appuyez sur SNOOZE/LIGHT pour confirmer.
Maintenez la touche SNOOZE·LIGHT enfoncée pour régler l'altitude en mode normal.
VITESSE DU VENT EN mph/kmh (0\~256 km/h)
La vitesse du vent peut être affichée en mph et en km/h. Suivez la configuration manuelle pour sélectionner mph/kmh, l'affichage de la vitesse est actualisé si le capteur est actualisé toutes les minutes.
DIRECTION DU VENT
16 directions de vent peuvent être affichées, l'affichage de la direction est actualisé si le capteur est actualisé toutes les minutes.
AFFICHAGE DES PRÉCIPITATIONS (0\~999,99 mm)
- Les précipitations peuvent être affichées en mm et en pouces. Suivez la configuration manuelle pour sélectionner mm/inch.
- Appuyez sur DOWN pour afficher les précipitations sur 1 heure, appuyez à nouveau pour les avoir sur 24 heures, puis sur TOTAL.
- Appuyez sur DOWN pendant plus de 3 secondes pour effacer les mesures correspondantes : si l'affichage indique 1 heure, effacer les données sur 1 heure sans effacer les autres ; si l'affichage indique 24 heures, effacer les données sur 24 heures sans effacer les autres.
- Le maximum de précipitations est de 999,99 mm (99,99 pouces). L'affichage clignote lorsque le maximum est atteint.
Vous devez effacer les données manuellement, sinon les données ne pourront plus être actualisées.
ÉCLAIRAGE
Appuyez sur la touche SNOOZE•LIGHT pour activer l'éclairage de l'afficheur pendant 8 secondes.
AFFICHAGE DES PHASES DE LA LUNE
La station météorologique utilise les données enregistrées pour montrer la phase de la lune
A B C D E F G H
| A : nouvelle lune | B : premier croissant | C : premier quartier |
| D : lune gibbeuse croissante décroissante | E : pleine lune | F : lune gibbeuse |
| G : dernier quartier | H : dernier croissant |
HUMIDITÉ AMBIANTE
La station météo utilise les données enregistrées pour déterminer l'humidité de l'air ambiant et indiquer les symboles correspondants.
La station météo affiche un symbole de piles déchargées pour signaler que les piles de la station ou du capteur extérieur doivent être remplacées.
- Indication de piles déchargées sur la station météo : dans la zone intérieure de l'afficheur
- Indication de piles déchargées sur le capteur extérieur : dans la zone extérieure de l'afficheur
CONNEXION RF AU CAPTEUR EXTÉRIEUR
- Maintenez la touche ALARM enfoncée pendant 3 secondes pour chercher le capteur extérieur. Le symbole du signal RF dans la zone extérieure clignote lorsqu'il tente de se connecter. La réception RF est plus faible dans une pièce dont les murs sont en béton (p. ex. dans une cave) et dans des immeubles de bureaux. La distance sera raccourcie si vous avez des interférences. Dans des situations extrêmes, placez l'unité principale près d'une fenêtre.
RÉCEPTION DU SIGNAL DE RADIOCOMMANDE
- La recherche du signal radio DCF démarre automatiquement environ 3 minutes après le remplacement des piles. Le symbole d'antenne radio clignote.
- Appuyez sur UP et DOWN pendant plus de 3 secondes pour activer ou désactiver la réception du signal de radiocommande.
- L'horloge se synchronise automatiquement avec le signal radio DCF et chaque jour toutes les heures entre 1 et 3 heures du matin, afin de corriger les variations temporelles potentielles. Si la synchronisation échoue (le symbole « antenne radio » disparaît), une nouvelle tentative de synchronisation est effectuée entre 4 et 5 heures du matin et se répète jusqu'à ce qu'elle réussisse. Si la synchronisation n'a toujours pas réussi à 5 heures du matin, la réception quotidienne s'arrête.
Information
- Le symbole d'antenne radio clignotant indique que la réception du signal radio DCF a débuté.
• L'affichage continu du symbole d'antenne indique que la réception du signal radio DCE a réussi -
Veillez à respecter une distance minimale de 2,5 m avec toute source d'interférences, comme un téléviseur ou un écran d'ordinateur.
-
Le signal radio est plus faible dans une pièce dont les murs sont en béton (p. ex. dans une cave) et dans des immeubles de bureaux. Dans des situations extrêmes, placez l'unité principale près d'une fenêtre.
- Les perturbations atmosphériques sont moindres pendant la nuit. En règle générale, la réception du signal radio temporel est possible à ce moment. Une synchronisation par jour est suffisante pour assurer que l'heure est affichée avec une précision d'une seconde.
Conseil
Vous pouvez régler manuellement l'heure si l'horloge ne peut pas recevoir le signal radio DCF (en raison d'interférences, d'une grande distance par rapport à l'émetteur, de la présence d'obstacles tels qu'une montagne, etc.). Dès que le signal radio peut être reçu, l'horloge se règle automatiquement.
Portée de l'émetteur de signal radio jusqu'à 1.500 km de Francfort-sur-le-Main.
ÉLIMINATION RESPECTUEUSE DE L'ENVIRONNEMENT
La directive européenne 2002/96/CE sur les déchets d'équipements électriques et électroniques (DEEE) stipule que les appareils électriques domestiques usagés ne peuvent pas être éliminés avec les déchets ménagers non triés. Les appareils usagés doivent être collectés séparément afin d'optimiser la récupération et le recyclage des matériaux qu'ils contiennent et de réduire l'impact sur la santé humaine et l'environnement.
Le symbole représentant une poubelle barrée sur le produit vous rappelle l'obligation de collecte sélective lorsque vous jetez l'appareil usagé. Contactez votre administration locale pour plus d'informations sur l'élimination correcte de vos appareils usagés.
