Type de produit	Station de travail assis-debout
Marque	Fellowes
Modèle	Lotus DX
Capacité de poids maximale	15,9 kg (35 lb)
Capacité de poids minimale	4,5 kg (10 lb)
Plage de réglage en hauteur	432 mm (17 po)
Technologie de levage	Smooth Lift Technology™ (levage assisté par ressort)
Système de tension réglable	Oui, par molette (10 tours pour 4,5 kg)
Alimentation	Adaptateur secteur fourni (entrée : 100-240 V CA)
Ports USB arrière	2 ports USB 3.0 (900 mA chacun, transfert de données)
Ports USB avant	2 ports USB 3.0 (2,1 A chacun, chargement uniquement)
Chargement sans fil	Oui, compatible Qi (1 A)
Gestion des câbles	Oui, avec gaine zippée et manchon
Compatibilité bras moniteur	Oui, avec kit Fellowes pour Lotus (vendu séparément)
Accessoires inclus	Alimentation, câble USB-C, câble d'alimentation, velcro, manchon pour câbles, gaine zippée
Garantie (composants USB et chargeur sans fil)	1 an
Garantie (autres pièces)	3 ans
Entretien et nettoyage	Chiffon doux, propre et sec
Sécurité	Ne pas dépasser la capacité, risque de pincement, utiliser deux personnes pour le déplacement
Biocide intégré	Oui (oxyde d'argent, phosphate d'argent)

FOIRE AUX QUESTIONS - Lotus DX FELLOWES

Comment régler la tension de levage du Lotus DX ?

Placez tout l'équipement sur la station, levez-la à la position la plus haute. Tournez la molette dans le sens horaire pour augmenter la tension (jusqu'à 35 lb). 10 tours complets compensent environ une configuration double écran. Ajustez selon votre confort.

Puis-je utiliser mon propre support d'écran avec le Lotus DX ?

Oui, mais uniquement avec le kit de bras de moniteur Fellowes pour Lotus (vendu séparément). Retirez la plaque de couverture du moniteur si vous utilisez ce kit.

Comment gérer les câbles pour éviter qu'ils ne soient pincés ?

Assurez-vous que la station est en position haute. Faites passer les câbles par l'orifice du support clavier, fixez-les avec la pince, puis suivez la gouttière jusqu'à l'arrière. Utilisez le manchon et la gaine zippée pour regrouper les câbles.

Quels appareils puis-je recharger sans fil sur le Lotus DX ?

Tout appareil compatible Qi (smartphone, écouteurs, etc.). La station de chargement fournit 1 A. Vérifiez la compatibilité Qi de votre appareil.

Quelle est la capacité de charge maximale du Lotus DX ?

La capacité maximale est de 15,9 kg (35 lb). Ne dépassez jamais cette limite pour éviter des blessures ou des dommages. Le poids minimum requis est de 4,5 kg (10 lb) pour un fonctionnement correct.

Comment nettoyer la station de travail Lotus DX ?

Utilisez un chiffon doux, propre et sec pour nettoyer la surface, en particulier la zone de charge sans fil. N'utilisez pas de produits chimiques ou abrasifs.

Que faire si le chargeur sans fil ne fonctionne pas ?

Vérifiez que l'appareil est compatible Qi et que la surface est propre. Les témoins lumineux indiquent l'état : blanc fixe = charge, clignotant = appareil non compatible ou erreur. Assurez-vous que l'alimentation est branchée.

Puis-je utiliser la station avec un ordinateur portable ?

Oui, placez l'ordinateur portable sur la plateforme. Utilisez le velcro pour le fixer si nécessaire. Branchez les câbles USB pour le transfert de données ou la charge via les ports avant.

Comment installer la station Lotus DX sur mon bureau ?

Deux personnes sont nécessaires. Placez le support clavier aligné avec le bord avant du bureau. Installez vos périphériques, puis levez la station en position haute en utilisant les deux leviers.

Quelle est la garantie du Fellowes Lotus DX ?

Les composants USB et le chargeur sans fil sont garantis 1 an. Toutes les autres pièces sont garanties 3 ans à compter de la date d'achat initiale. La garantie ne couvre pas la mauvaise utilisation ou les dommages accidentels.

MODE D'EMPLOI Lotus DX FELLOWES

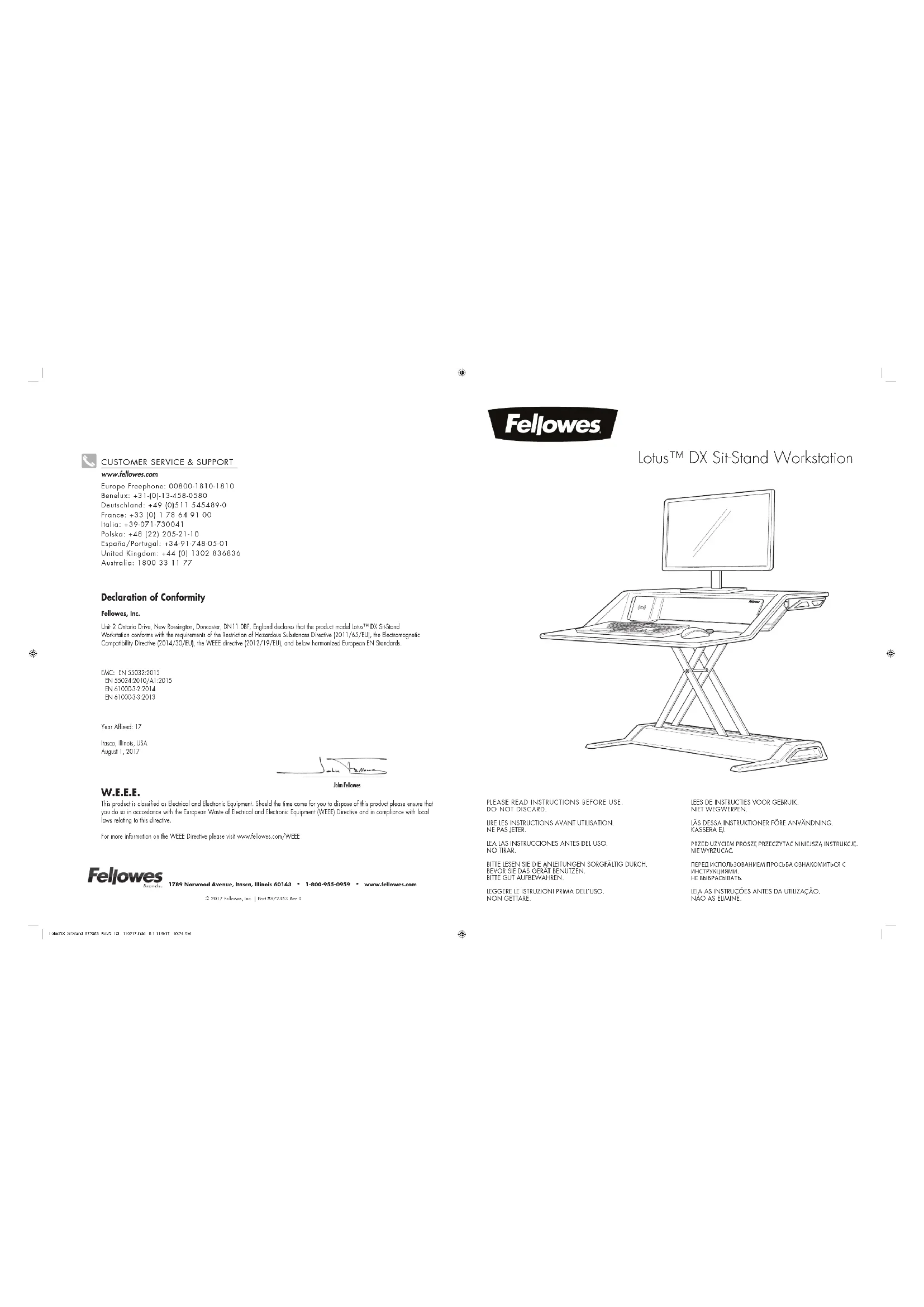

Station de travail assis/debout Lotus™ DX

CONSIGNES DE SÉCURITÉ/AVERTISSEMENT

Lire et suivre tous avertissements et instructions avant d'utiliser l'appareil.

• ANERTISSEMENT - RISQUE DE PINCEMENT ! GARDER LES MAINS À L'ÉCART DES BARRES DE SUPPORT PENDANT L'OPÉRATION. IL EXISTE UN RISQUE DE BLESSURE GRANÉ.
- NE PAS DÉPASSER LA CAPACITÉ MAXIVALE DE POIDS INDIQUÉE. CELA POURRAIT PROVOQUER UNE BLESSURE GRAVE OU ENDOMMAGER LE MATÉRIEL.
- ATTENTION : Risque lors du lavage ! Deux personnes sont nécessaires pour déplacer la station de travail. Il existe un risque de blessure grave.
- Tenir les cibles à l'écart des barres de support pendant l'opération. Suira les instructions de ce manuel en matière d'acheminement des cibles. La non-respect de ces instructions pourrait provoquer des dommages de l'équipement ou des blessures.
- NE PAS s'opuyer sur la support de clavier.
- NE PAS régler la contropoids dont que tout l'equipement et les immissoures n'ont pas été places sur la station de travail.
- Ce produit est manti de reservs, et ne doit jamais être utilisé avec un poids inférieur à 4,5 kg (10 lbs). En pournt les prémotions nécessaires, utiliser les deux moins pour pouvoir délcatement vers le bus et endrecher les deux letiers. Tout manquement pourrait entraîner des blessures ou des dommages matériels.
- Uniquement compatible avec le kit de l'ans de monteur Fellares pour Lats.
- S assurer que la surface de montage ou le bureau sont plats et peuvent supporter le poids combiné de la station de travail et des accessoires.

• Retirer tout l'équipement et les nécessaires de la station de travail avant de la déplorer.
- Le fabricant atteste que ce produit répond ou surprise les normes ANSI/3IFMA applicables.
• Utiliser du Velcro si vous n'utiliser pas de bois de moniteur. Le Velcro est in usage unique.
- Le Lotus est uniquement destiné à recharger les téléphones compatibles avec Qi ^TM
• Utiliser exclusivement le câble d'alimentation et l'adapteur fournis avec ce produit
- Il est normal que la surlare de chargement sans li choule pendant le chargement
S'il y a un problème pendant le chargement, les temants lumineux signoleraont.
- Tenir tout matériou inflammable Éoligné de la surface de chargement.
- Employer uniquement le chargeur sans fil pour l'utilisation prévue. Toute utilisation incorrecte ou d'appareils incompatibles pour entraîner un risque d'incendie,
- ME PAS essayer de charger un appareil endommagé ou dont le comportement de batterie est ouvert, ou un appareil non compatible avec Q ^TM .
• HE PAS démonter le chargeur sans fil ni préparé USB.
- NE PAS utilise le cibie d'alimentation ou l'adaptor s'il est endommagé.
- Maintenir la surface de chondement sans il propre et sède.
• Utiliser un chiffon deux, propre et sec pour nettoyer la surface du chargeur sans fil

CONTENU

Station de travail

Attache Velcro

Alimentation électrique Câble USB Câble d'alimentation

Monchon pour câbles Gaine zippée/outil pour câbles

Uniquement compatible avec le kit de bros de moniteur Fellowes pour Lotus. Pour plus d'informations, consulter www.Fellowes.com.

CARACTÉRISTIQUES

Hub USB orrière	Port	Description Caractéristiques techniques
	1	Connecteur de type B	Transfuir de dominés (vers l'ordonteur)
	2	Connecteur cylindique Alimentation (BA)
	3	Port USB (transfuir de dominés) USB 3,0, 900 mA
	4	Port USB (transfuir de dominés) USB 3,0, 900 mA
Ponneau avant	5	Port USB (chargement uniquement)	USB 3,0, 2,1A
	6	Port USB (chargement uniquement) USB 3,0, 2,1A
	7	Station de chargement sous fél 1A

Utiliser 2 personnes pour mettre en place le support assis-debout sur votre bureau. S'assurer que le bord avant du support de clavier s'aligne sur le bord du bureau.

Placer votre moniteur, votre clavier et votre souris sur la station de travail. Utiliser le Velcro intégré pour fixer le(s) moniteur(s) sur la station de travail. Laisser la plaque de couverture du moniteur en place, sauf en ces d'utilisation du kit de bras de moniteur Fellones pour Lotus.

ÉTAPE 3

En utilisant les deux mains, pousser légèrement vers le bas et engager les deux leviers pour lever la station de travail jusqu'à sa position la plus houte.

LotusCX_815and_672351_ResO_ICL_110217 Indd 5-6

GESTION DES CÂBLES

Assurez-vous que la station de travail est dans sa position la plus haute. Respecter toutes les instructions relatives à l'acheminement des câbles pour s'assurer que ces derniers ne sont pas pincés par les barres de support. Assurez-vous que les câbles sont suffisamment longs pour permettre toute la gamme de mouvements (17°/432 mm).

ÉTAPE 1

Installer les stations de chargement en connectant le câble d'alimentation à l'alimentation électrique et l'alimentation électrique ou port 2 du hub USB arrière. Brancher le câble d'alimentation dans la prise la plus proche. Afin d'utiliser les ports USB 3 et 4 pour votre souris et votre clavier, vous devrez raccorder le câble de type B/USB fourni au port 1 et l'embaut USB à votre ordinateur, station d'accueil au écrer".

*L'écran doit être connecté à l'ordinateur par le biais d'un câble de type B/USB supplémentaire (non inclus).

ÉTAPE 2A

Faire passer les câbles du clavier et de la souris à travers l'orifice situé sur le support de clavier. Veiller à fixer les câbles à l'aide de la pince située sous le support. Le non-respect de ces instructions pourrait provoquer des dommages de l'équipement ou des blessures.

Continuer à acheminer les câbles autour de la station de travail en suivant la gouttière destinée aux câbles jusqu'à l'arrière. Insérez le manchon pour câbles dans l'un des deux emplacements situés sur la gouttière destinée aux câbles. Choisissez l'emplacement qui conviendra le mieux à votre configuration.

Les ports USB arrière sont destinés aux appareils de transfert de données. Branchez votre souris et votre clavier ou hub USB arrière et faites passer les câbles restants par le manchon pour câbles.

Rossembler tous les câbles, y compris ceux du moniteur. Appliquer la goine zippée autour des câbles à l'aide de l'outil fourni.

Koum la guine ripais van de lant dav, houd par guine ripais.

Tout fort par guine riques vers le bas et en tenner le net de la guine riques.

ÉTAPE 4

Faites glisser l'extrémité de la gaine zippée pour câbles dans le manchon pour câbles afin de verrouiller le système.

RÉGLAGE DE LA TENSION

La Smooth Lift Technology™ (Irevet en instance) permet de lever et de baisser votre station de travail assis/debout sans efforts. Placer les éléments sur la station de travail et la lever jusqu'à la position la plus haute. Le Lotus est fourni avec la configuration le plus basse, qui permettra de compenser 10 lbs./4,5 kg. Tournez le bouton dans les sens horaire pour compenser des poids plus importants, jusqu'à 29 jours complels pour compenser 35 lbs./15,0 kg. Comme règière, sauvenez-vous qu'il faut 10 jours complels pour compenser une instillation à doublé écran. Le nombre exact de tours dépend de votre confort personnel. Une fois que vous avez correctement règle le Lotus, vous devitez pouvoir lever et baisser sans aucun effort.

10

LotusCK_885and_072351_FeeO_ICL_110217.indd 10-11 10/17 10:24 AM

[NO TEXT]

SUPPORT DE PÉRIPHÉRIQUE/LOGEMENT DE CHARGEMENT

Placez votre appareil compatible avec Qi sur la station de chargement (image 1) ou utilisez les parts USB 5 et 6 (image 2) pour recharger votre appareil. Consultez le manuel de votre appareil pour savoir s'il est compatible avec Qi.

	LED blanche
Veilleuse Arrêt
En chargement Marche
Appareil non compatible Cignote

CONSIGNES D'UTILISATION

ASSIS/DEBOUT FELLOWES LOTUS™ DX ÉDITION LIMITÉE

Fellows, Inc. (« Fellows ») attaste que le Lotus™ DX (= Produit «) ne présentero aucun défaut matériel ou de conception sur la période indiquée «-dessous.

- Tous les composants USB et de dischargement sans fil pour une période d'un (1) en à partir de la date d'achat initial du Produit.

- Toutes les autres pièces pour une période de trois (3) ans à partir de la date d'achat initial du Produit.

Cette garantie s'applique uniquement à l'acheteur final initial et ne mouvre aucun dommage ne d'une mouvine utilisation, d'un non respect des instructions d'installation et d'utilisation, d'une négligance, de l'utilisation d'accessives non autorisés, d'une utilisation commerciale, d'une utilisation sur un courant ou une tension différent(s) de celui/elle indiquée(s) sur le produit ou d'une maintenance non autorisée pendant la période de garantie, pour des éléments normalement couverts par la garantie.

LA DURÉE DE TOUTE GARANTIE IMPLICITE, Y COMPRIS ANIS SAUS S'Y LUNTER, TOUTE GARANTIE IMPLICITE DE QUALITÉ MARCHANDE OU O ADAPPIATION À DES FINS SPÉCIFIQUES, EST LIMITÉE EXPRESSEMENT À LA DURÉE DE CETTE GARANTIE LIMITÉE.

SAUF-MENTION CONTRAIRE PAR LES LOIS EN VISUEUR, L'UNIQUE RECOURS DONT DISPOSE LE CLIENT POUR TOUTE VIOLATION DE CETTE GARANTIE OU DE TOUTE GARANTIE IMPLICATE OU DE TOUTE OBLIGATION DÉCOULANT DE LA LOI OU AUTRE SERA LIMITÉ TEL DUE PRÉCISE DANS LA PRÉSENTE À LA RÉPARATION, LE REMPLACEMENT OU LE REMBOURSEMENT DU PRIX D'ACHAT, À LA DISCRÉTION DE LA SOCIETÉ.

EN AUUCIN CAS ENTREPRISE, SES SOCIETÉS AFFILIÉES, SUCCURSALES, SOCIETÉS LIÈES, REVENDEURES OU LEUR PERSONNEL, DIRECTEURIS OU EMPLOYÉS OU TOUTE PERSONNE POUR LAUQUEL LIES ORT RESPONSABLES SELOV LA LOI, NE POURROAT ÉTRE TENUS RESPONSABLES DE TOUT DOMAIGE CONSÉUTIVE ET INVOIBEST SURVEUEN DU LIEH AVEC LE PRODUIT, LA SOCIETÉ ET CES AUTRES PARTIES N'ASSUMENT ET N'AUTORISENT AUUCIN REPRÉSENTANT OU AUTRE PERSONNE À ASSUMER POUR AUUCIN D'ENTRE EUK D'OBLIGATION OU DE RESPONSABILITÉ AUTRE QUE CELLES QUE PREVOIT LA PRÉSENTE.

La durée, les conditions générales et les conditions de cette partie sont volables dans le monde entier, excepté en cas de limites, de restrictions ou de conditions exigibles par les lois locales.

Feiluvres Lotus™ DX content des biocides intégrés pour le protéger contre la multiplication de lactées provoquent des touches et la détermination du produit.

L'article traité contien le bioride suivant :

• Verve, oxyde, phosphate d'argent

11
