NWCTM100BU - Câble pour ordinateur et périphérique NEDIS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Testeur multifonctions intelligent pour câbles réseau, téléphone et USB
Marque	Nedis
Modèle	NWCTM100BU
Fonctions principales	Test de circuit ouvert/court-circuit, indicateur de connexion, test de terminateur BNC, détection de valeur de terminateur Ethernet 10BASE-2
Connecteurs supportés	RJ-45 (STP/UTP), RJ-11 (téléphone 6P), USB type A et B, BNC
Longueur de câble maximale	Environ 180 m (600 pieds) pour RJ-45/RJ-11/BNC
Alimentation	Pile 9 V (non incluse)
Dimensions (estimation)	Environ 12 x 7 x 3 cm (format poche)
Poids (estimation)	Environ 200 g (avec module distant)
Affichage	Diodes lumineuses (LED) indiquant l'état des connexions
Module distant	Détachable pour tester deux points distants
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de solvants ni produits abrasifs
Sécurité	Ne pas exposer à l'eau ni à l'humidité ; ne pas utiliser sur des circuits sous tension
Garantie	Toute modification annule la garantie ; le fabricant n'est pas responsable des dommages dus à une utilisation incorrecte
Élimination des déchets	Ne pas jeter avec les ordures ménagères ; déposer dans un point de collecte approprié
Accessoires inclus	Sacoche de transport

FOIRE AUX QUESTIONS - NWCTM100BU NEDIS

Quels types de câbles puis-je tester avec le Nedis NWCTM100BU ?

Vous pouvez tester les câbles RJ-45 (blindés ou non blindés), RJ-11 (téléphone 6P), USB (type A et B) et les câbles BNC (pour vérifier la valeur du terminateur).

Comment utiliser le testeur Nedis NWCTM100BU ?

Branchez une extrémité du câble sur l'unité principale et l'autre extrémité sur le module distant (détachable). Appuyez sur le bouton de test et lisez l'état sur l'affichage à diodes lumineuses.

Que signifient les indicateurs LED sur le testeur ?

Les LED indiquent l'état de la connexion : câbles reliés, circuit ouvert, court-circuit, connexion défectueuse ou non parallèle, et le niveau de batterie (fort ou faible).

Quelle pile utiliser pour le testeur Nedis NWCTM100BU ?

Le testeur fonctionne avec une pile de 9 V (non incluse dans l'emballage).

Quelle est la longueur maximale de câble que le testeur peut vérifier ?

La longueur maximale est d'environ 180 mètres (600 pieds) pour les câbles RJ-45, RJ-11 et BNC.

Le module distant est-il détachable ?

Oui, le module distant se détache de l'unité principale pour permettre de tester des câbles sur deux points éloignés.

Puis-je tester un câble Ethernet 10BASE-2 ?

Oui, le testeur peut détecter la valeur du terminateur pour les réseaux Ethernet 10BASE-2 via le connecteur BNC.

Comment nettoyer le testeur Nedis NWCTM100BU ?

Nettoyez-le avec un chiffon sec. N'utilisez pas de solvants ni de produits abrasifs.

Le testeur est-il étanche ?

Non, ne l'exposez pas à l'eau ni à l'humidité. Utilisez-le dans un environnement sec.

Que faire si le testeur ne s'allume pas ?

Vérifiez la pile 9 V : remplacez-la si nécessaire. Assurez-vous également que les câbles sont correctement branchés.

MODE D'EMPLOI NWCTM100BU NEDIS

Testeur multifonctions intelligent

MANUALE (p. 10)

Multi tester intelligente

HASZNÁLATI UTMUTATÓ (o. 14.)

Intelligens multiteszter

• Module détachable pour tester deux points distants
• Test de circuit ouvert/court-circuit
• Indicateur de cables reliés
• Indicateur de circuit ouvert/sans connexion
• Indicateur de connexion défectue/non-parallele
  Indicateur de terminateur BNC 25 / 50
• Indicateur de niveau de batterie fort ou faible
• Détector de valeur de terminateur Ethernet 10BASE-2
• Afficheur à diodes lumineuses bien lisible fournissant le statut des opérations
  Test en une seule opération
• Réaction rapide lors du processus de test
  Dimension de poche avec sacoche de transport
• Pile de 9 V
• LONGUEUR DE CÂBLE MAXIMALE ENVIRON 600 PIEDS (180 m) (RJ-45/RJ-11/BNC)

Cables supported par le testeur :

1. Câble RJ-45 : blindo (STP) ou non blindo (UTP)
2. Cable RJ-11: cable téléphonique 6P
3. Cable USB : USB de type A ou de type B
4. BNC : Pour tester la valeur du terminateur

Instructions de fonctionnement :

1. Branchez l'une des extrémités du cable à l'unité principale du testeur et l'autre extrémité du cable à l'unité distante (l'unité distante est détachable de l'unité principale du testeur pour des essais distants).
2. Appuyez sur le "bouton de test" de l'unité principale du testeur.
3. Lisez I'etat indiqued sur I'afficheur a diodes lumineuses.

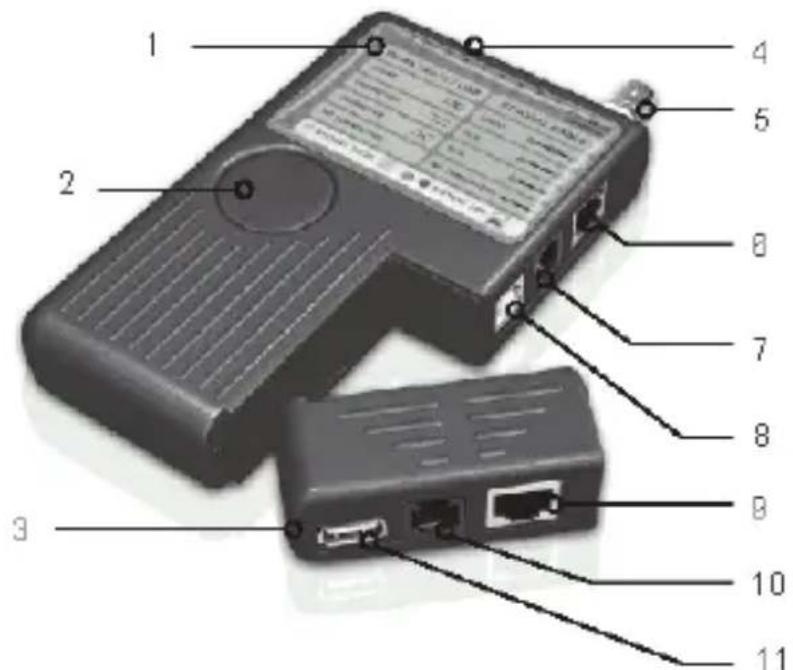

1. Zone d'afficheur à diodes lumineuses	5. Connecteur BNC (10BASE-2, 10BASE-5)	9. Prise RJ-45
2. Bouton de test 6.	Prise RJ-45 (mise en réseau) 10. Prise RJ-11
3. Module distant	7. Prise RJ-11 (système téléphonique)	11. Prise USB (type A)
4. Unité principale	8. Prise USB (type B)

Précautions de sécurité :

Ne pas exposer l'appareil à l'eau ni à l'humidité.

Entretien :

Nettoyez uniquement le produit avec un chiffon sec. N'utilise pas de solvants ou de produits abrasifs. NE PAS UTILISER SUR DES CIRCUITS SOUS TEI

Garantie :

Toutes alterations et/ou modifications du produit annuleront la garantie. Nous ne serons tenus responsables d'aucune responsabilité pour les dommages dus à une utilisation incorrecte du produit.

Avertissement :

Le design et les caractéristiques techniques sont sujets à modification sans notification préalable. Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées dont leurs détenteurs sont les propriétaires et sont donc reconnues comme telles dans ce document.

Élimination des déchets :

• Ce produit doit être jeté séparément des ordures menagères dans un point de collecte approprié. Ne jetez pas ce produit avec les ordures menagères ordinaires.
• Pour plus d'informations, contactez le distributeur ou l'autorité locale responsable de la gestion des déchets.
