Produkttype	Intelligent multifunktionstester til netværks-, telefon- og USB-kabler
Mærke	Nedis
Model	NWCTM100BU
Hovedfunktioner	Test af åben kreds/kortslutning, forbindelsesindikator, BNC-terminatortest, detektion af Ethernet 10BASE-2-terminatorværdi
Understøttede stik	RJ-45 (STP/UTP), RJ-11 (telefon 6P), USB type A og B, BNC
Maksimal kabellængde	Ca. 180 m (600 fod) for RJ-45/RJ-11/BNC
Strømforsyning	9 V batteri (medfølger ikke)
Dimensioner (ca.)	Ca. 12 x 7 x 3 cm (lommeformat)
Vægt (ca.)	Ca. 200 g (med fjernmodul)
Display	Lysdioder (LED) der indikerer forbindelsernes status
Fjernmodul	Aftagelig til test af to fjerne punkter
Vedligeholdelse og rengøring	Rengør med en tør klud; brug ikke opløsningsmidler eller slibende midler
Sikkerhed	Må ikke udsættes for vand eller fugt; må ikke bruges på spændingsførende kredsløb
Garanti	Enhver ændring ugyldiggør garantien; producenten er ikke ansvarlig for skader som følge af forkert brug
Bortskaffelse	Må ikke smides i husholdningsaffald; aflever på et passende indsamlingssted
Medfølgende tilbehør	Transporttaske

Ofte stillede spørgsmål - NWCTM100BU NEDIS

Hvilke typer kabler kan jeg teste med Nedis NWCTM100BU?

Du kan teste kabler RJ-45 (skærmede eller uskærmede), RJ-11 (telefon 6P), USB (type A og B) og BNC-kabler (til kontrol af terminatorværdien).

Hvordan bruger jeg testeren Nedis NWCTM100BU?

Sæt den ene ende af kablet i hovedenheden og den anden ende i fjernmodulet (aftageligt). Tryk på testknappen og læs status på LED-displayet.

Hvad betyder LED-indikatorerne på testeren?

LED'erne viser forbindelsens status: tilsluttede kabler, åben kreds, kortslutning, defekt eller ikke-parallel forbindelse, samt batteriniveau (høj eller lav).

Hvilket batteri skal jeg bruge til testeren Nedis NWCTM100BU?

Testeren fungerer med et 9 V batteri (medfølger ikke i emballagen).

Hvad er den maksimale kabellængde testeren kan kontrollere?

Den maksimale længde er ca. 180 meter (600 fod) for RJ-45, RJ-11 og BNC-kabler.

Er fjernmodulet aftageligt?

Ja, fjernmodulet kan tages af hovedenheden for at teste kabler på to fjerne punkter.

Kan jeg teste et Ethernet 10BASE-2 kabel?

Ja, testeren kan detektere terminatorværdien for 10BASE-2 Ethernet-netværk via BNC-stikket.

Hvordan rengør jeg testeren Nedis NWCTM100BU?

Rengør den med en tør klud. Brug ikke opløsningsmidler eller slibende midler.

Er testeren vandtæt?

Nej, udsæt den ikke for vand eller fugt. Brug den i et tørt miljø.

Hvad gør jeg, hvis testeren ikke tænder?

Kontrollér 9 V-batteriet: udskift det om nødvendigt. Sørg også for, at kablerne er korrekt tilsluttet.

BRUGSANVISNING NWCTM100BU NEDIS

Sakerhetsanvisningar:

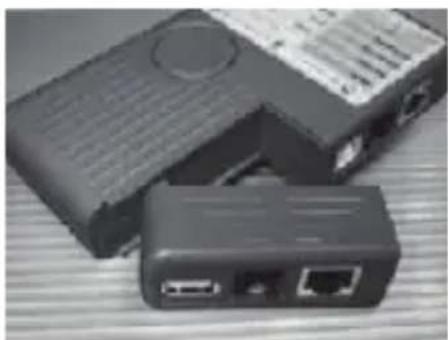

• Aftagelig modul til atteste to fjerne punkter
  Test af abne kredslb/kortslutningstest
• Visning af tilslutteled ledninger
• Ingen forbindelse/ingen afslutningsstik
• Visning af forkerte forbindelser/ikke-parallelforbindelser
  BCN-afslutningsstik 25Ω / 50Ω indikation
• Batteri-indikator, viser opladet og lavit batteriniveauau
• Registering af værdien på afslutningsstikket på Ethernet 10BASE-2
• Let synlig LED-skærm med betjeningsstatus
• Et-trin betjening
  Hurtig reaction under testprocesserne
  Handstørrelse med barepose
  9V batteri
  MAKSIMAL KABELLAENGDE 600 FOD (180 m) (RJ-45/RJ-11/BNC)

1. RJ-45 stik - beskyttet (STP) og jakke-beskyttet (UTP)
   2.RJ-11 stik -6P telefonstik
2. USB stik - USB type A til USB type B
3. BNC - Til at teste værdien på afslutningsstikket

Betjeningsinstruktioner:

1. Forbind den ene side af stikket til testenheden, og den,anden side af stikket til fjernenheden (fiernenheden kan adskilles fra testenheden, när du skal fjerteste).
2. Tryk på "Test-knappen" på testenheden.
3. Læs statussen på LED-skærmen.

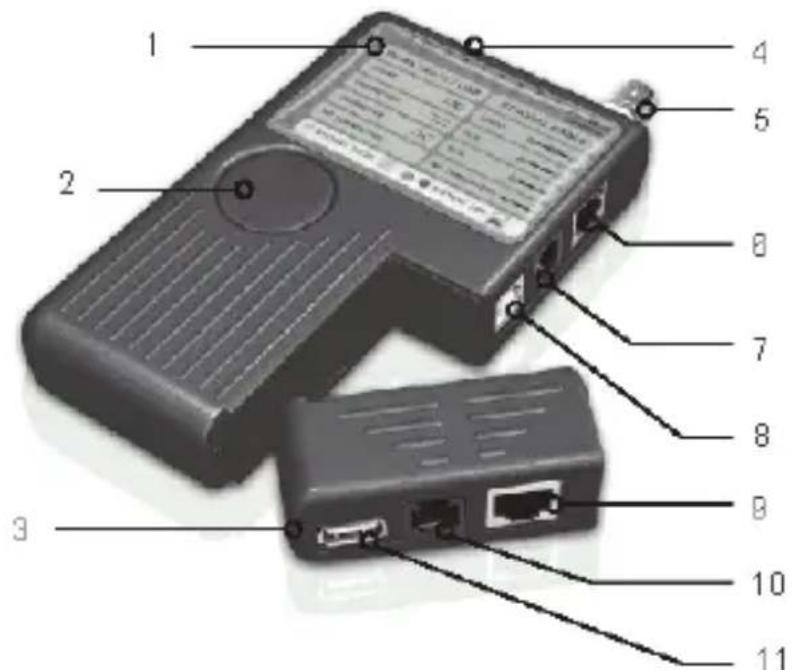

1. LED-skærmområde	5. BNC-stik (10BASE-2, 10BASE-5)	9. RJ-45 stik
2. Test-knap 6. RJ-45 stik (netværk) 10. RJ-11 stik
3. Fjernmodul 7. RJ-11 stik (telefonsystem) 11. USB stik (type A)
4. Hovedenhed 8. USB stik (type B)

Sikkerhedsforholdsregler:

Udsæt ikke Produktet for vand eller fugt.

Vedligeholdelse:

Produktet mä kun rengøres med en tør klud.

Brug)oIeopIosningsmidlerellerslibende rengriringsmidler.

MAIKKE BRUGES PASTROMFORENDEREKREDSLB!

Garanti:

Ændringer og/eller modifikationer af produitet vil medføre bortfald af garantien. Vi fraægger os ethvert ansvar for skader forårsaget på grund af forkert brug af produitet.

Ansvarsfraskrivelse:

Design og specifikationer kan ændres uden varsel. Alle bomærker ogproduktnavne er varemærker eller registrerede varemærker tilhorende deres respektive ejere og anses herved som sādan.

Bortskaffelse:

• Dette produit skal afleveres på et passende affalds indsamlingspunkt. Bortskaf ikke dette produit sammen med husholdningsaffald.
• For mere information, Kontakt forhandleren aller den lokale myndighed der er ansvarlig for kontrol af affald.
