MODE D'EMPLOI TEID 7501 E EINHELL

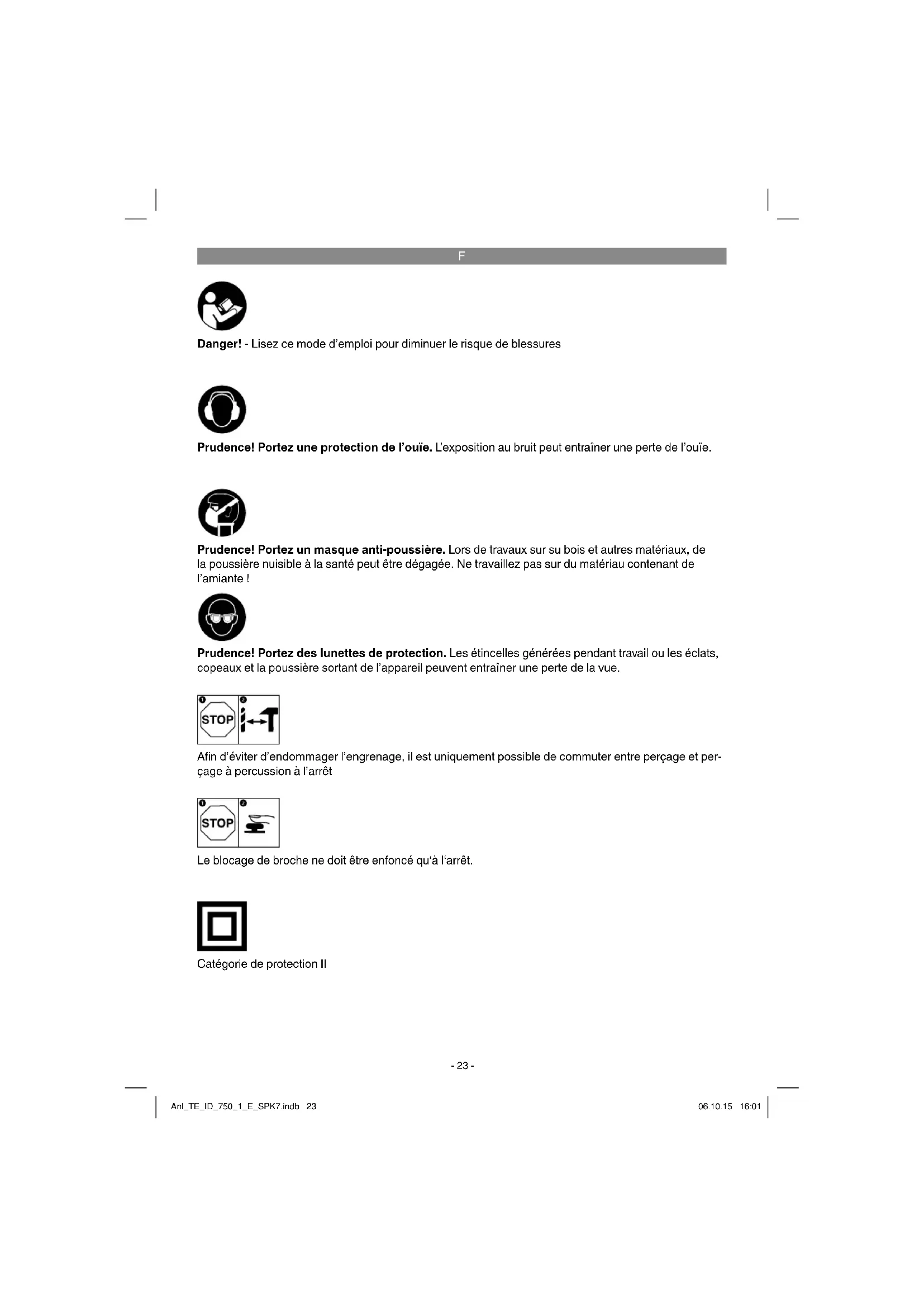

Danger! - Lisez ce mode d’emploi pour diminuer le risque de blessures Prudence! Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe. Prudence! Portez des lunettes de protection. Les étincelles générées pendant travail ou les éclats, copeaux et la poussière sortant de l’appareil peuvent entraîner une perte de la vue. Prudence! Portez un masque anti-poussière. Lors de travaux sur su bois et autres matériaux, de la poussière nuisible à la santé peut être dégagée. Ne travaillez pas sur du matériau contenant de l’amiante ! A fi n d’éviter d’endommager l’engrenage, il est uniquement possible de commuter entre perçage et per- çage à percussion à l’arrêt Catégorie de protection II Le blocage de broche ne doit être enfoncé qu‘à l‘arrêt. Anl_TE_ID_750_1_E_SPK7.indb 23Anl_TE_ID_750_1_E_SPK7.indb 23 06.10.15 16:0106.10.15 16:01F

Danger ! Lors de l’utilisation d’appareils, il faut respecter certaines mesures de sécurité afi n d’éviter des blessures et dommages. Veuillez donc lire atten- tivement ce mode d’emploi/ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir accéder aux informations à tout moment. Si l’appareil doit être remis à d’autres personnes, veillez à leur remettre aussi ce mode d’emploi/ ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d’emploi et des consignes de sécurité.

1. Consignes de sécurité

Vous trouverez les consignes de sécurité corres- pondantes dans le cahier en annexe. Danger ! Veuillez lire toutes les consignes de sécurité et instructions. Tout non-respect des consignes de sécurité et instructions peut provoquer une décharge électrique, un incendie et/ou des bles- sures graves. Conservez toutes les consignes de sécurité et instructions pour une consultation ultéri- eure.

2. Description de l’appareil et

2. Butée de profondeur de perçage

3. Commutateur de perçage/perçage à percus-

5. Interrupteur Marche / Arrêt

6. Régulateur de vitesse de rotation

7. Commutateur de rotation à droite / à gauche

8. Poignée supplémentaire

9. Blocage de broche

2.2 Volume de livraison

Veuillez contrôler si l‘article est complet à l‘aide de la description du volume de livraison. S‘il manque des pièces, adressez-vous dans un délai de 5 jours maximum après votre achat à notre service après-vente ou au magasin où vous avez acheté l‘appareil muni d‘une preuve d‘achat vala- ble. Veuillez consulter pour cela le tableau des garanties dans les informations service après- vente à la fi n du mode d‘emploi.

Ouvrez l’emballage et prenez l’appareil en le sortant avec précaution de l’emballage.

Retirez le matériel d’emballage tout comme les sécurités d’emballage et de transport (s’il y en a).

Vérifiez si la livraison est bien complète.

Contrôlez si l’appareil et ses accessoires ne sont pas endommagés par le transport.

Conservez l’emballage autant que possible jusqu’à la fin de la période de garantie. Danger ! L’appareil et le matériel d’emballage ne sont pas des jouets ! Il est interdit de laisser des enfants jouer avec des sacs et des fi lms en plastique et avec des pièces de petite taille. Ils risquent de les avaler et de s’étouff er !

Butée de profondeur de perçage

Mode d’emploi d’origine

Consignes de sécurité

3. Utilisation conforme à

l’aff ectation La perceuse est conçue pour le perçage de trous dans le bois, le fer, les métaux lourds non-ferreux et la pierre en employant l‘outil de perçage corre- spondant. La machine doit exclusivement être employée conformément à son aff ectation. Chaque uti- lisation allant au-delà de cette aff ectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsabilité et l’opérateur/l’exploitant est responsable. Veillez au fait que nos appareils, conformément à leur aff ectation, n’ont pas été construits, pour être utilisés dans un environnement profession- nel, industriel ou artisanal. Nous déclinons toute responsabilité si l’appareil est utilisé profession- nellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente. Anl_TE_ID_750_1_E_SPK7.indb 24Anl_TE_ID_750_1_E_SPK7.indb 24 06.10.15 16:0106.10.15 16:01F

4. Données techniques

Tension du réseau : ..........220-240 V ~ 50-60 Hz Puissance absorbée : ............................... 750 W Vitesse de marche à vide: .............. 0-2700 tr/min Capacité de perçage ..................... Béton 14 mm ......................................................... Acier 12 mm ...........................................................Bois 30 mm Catégorie de protection : ............................... II/

Poids : ........................................................2,4 kg Danger ! Bruit et vibration Les valeurs de bruit et de vibration ont été déter- minées conformément à la norme EN 60745. Niveau de pression acoustique L

............................................3 dB Niveau de puissance acoustique L

103,9 dB(A) Imprécision K

............................................3 dB Portez une protection acoustique. L’exposition au bruit peut entraîner la perte de l’ouïe. Les valeurs totales des vibrations (somme des vecteurs de trois directions) ont été déterminées conformément à EN 60745. Perçage à percussion dans le béton Valeur d’émission de vibration a h, ID = 5,48 m/s

Insécurité K = 1,5 m/s

La valeur d’émission de vibration a été mesurée selon une méthode d’essai normée et peut être modifi ée, en fonction du type d’emploi de l’outil électrique ; elle peut dans certains cas exception- nels être supérieure à la valeur indiquée. La valeur d’émission de vibration indiquée peut être utilisée pour comparer un outil électrique à un autre. La valeur d’émission de vibration indiquée peut également être utilisée pour estimer l’altération au début. Limitez le niveau sonore et les vibrations à un minimum !

Utilisez exclusivement des appareils en ex- cellent état.

Entretenez et nettoyez l’appareil régulière- ment.

Adaptez votre façon de travailler à l’appareil.

Faites contrôler l’appareil le cas échéant.

Mettez l’appareil hors circuit lorsque vous ne l’utilisez pas.

Portez des gants. Prudence ! Risques résiduels Même en utilisant cet outil électrique confor- mément aux prescriptions, il reste toujours des risques résiduels. Les dangers suivants peuvent apparaître en rapport avec la const- ruction et le modèle de cet outil électrique :

1. Lésions des poumons si aucun masque anti-

poussière adéquat n’est porté.

2. Défi cience auditive si aucun casque anti-bruit

approprié n’est porté.

3. Atteintes à la santé issues des vibrations

main-bras, si l’appareil est utilisé pendant une longue période ou s’il n’a pas été employé ou entretenu dans les règles de l’art.

5. Avant la mise en service

Assurez-vous, avant de connecter la machine, que les données se trouvant sur la plaque de signalisation correspondent bien aux données du réseau. Avertissement ! Enlevez systématiquement la fi che de con- tact avant de paramétrer l’appareil.

5.1.Monter la poignée supplémentaire (fi gure

2-3/pos. 8) La poignée supplémentaire (8) vous permet d’avoir un meilleur appui pendant l’utilisation de la perceuse électrique. N’utilisez donc pas l’appareil sans sa poignée supplémentaire. La poignée supplémentaire (8) est fi xée par ser- rage à la perceuse électrique à percussion. En tournant la poignée dans le sens des aiguilles d’une montre, on la serre. Dans le sens contraire de celui des aiguilles d’une montre, on la des- serre.

La poignée supplémentaire jointe (8) doit tout d’abord être montée. Pour ce faire, tourner la poignée pour ouvrir suffisamment le système de serrage afin de pouvoir pousser la poig- née supplémentaire par dessus le mandrin de la perceuse (1) sur la perceuse électrique à percussion.

sée, pilotez-la pour la mettre dans la position de travail la plus agréable.

Maintenant, refermer la poignée dans le sens contraire du sens de rotation jusqu’à ce que la poignée supplémentaire soit bien en place.

La poignée supplémentaire (8) convient tout autant aux droitiers qu’aux gauchers.

5.2 Monter la butée de profondeur et la régler

Détachez la vis à oreilles (a) au niveau de la poignée supplémentaire (8) et insérez la bu- tée de profondeur (2) dans le perçage de la poignée supplémentaire.

Réglez la butée en profondeur et resserrez la vis à oreilles.

Percez à présent le trou jusqu’à ce que la bu- tée de profondeur touche la pièce à usiner.

Enlevez systématiquement la fiche de contact avant de paramétrer l’appareil.

Cette perceuse électrique à percussion est dotée d’un blocage de broche (9) et d’un mandrin à serrage rapide.

Appuyez sur le blocage de broche (9) et tour- nez le mandrin de perceuse (1) bien fermé jusqu’à ce qu’il s’encrante. Tournez main- tenant le mandrin de perceuse (1) en gardant le blocage de broche (9) enfoncé. L’ouverture de la perceuse doit être assez grande pour pouvoir engager le foret.

Sélectionnez le bon foret. Poussez le foret le plus loin possible dans l’ouverture du man- drin.

Refermez le mandrin de perceuse (1) en le tournant et en gardant enfoncé le blocage de broche (9). Contrôlez si le foret tient bien dans le mandrin de perceuse (1).

Contrôlez à intervalles réguliers si le foret ou l’outil sont bien correctement introduits (dé- branchez la prise secteur !).

Lorsque le mandrin à serrage rapide (1) est ouvert jusqu’à la butée (ouverture de man- drin maxi.) et y est bien fixé, appuyez sur le blocage de broche (9) et tournez le mandrin de perceuse (1) dans le sens des aiguilles d’une montre (vu de devant) jusqu’à ce que vous entendiez un bruit de cliquet. Tournez à présent le mandrin de perceuse (1) en maintenant le blocage de broche (9) enfoncé d’environ 5 mm dans le sens contraire jusqu’à entendre un déclic. Tournez maintenant à nouveau dans le sens des aiguilles d’une montre et placez le mandrin de perceuse (1) dans la position désirée. Cette fonction empêche des détériorations du mandrin de perceuse.

6.1 Interrupteur Marche / Arrêt (fi gure 6/pos.

Introduisez tout d’abord un foret adéquat dans l’appareil (voir 5.3).

Connectez la fiche de contact à une prise appropriée.

Placer la perceuse directement sur l’endroit à percer. Mise en circuit : appuyer sur l’interrupteur Marche / Arrêt (5) Fonctionnement continu : Bloquer l’interrupteur Marche / Arrêt (5) avec le bouton de fi xation (4). Attention ! Un blocage est possible uniquement en marche à droite. Mise hors circuit : appuyez brièvement sur l’interrupteur Marche / Arrêt (5).

Vous pouvez commander la vitesse en conti- nu pendant le fonctionnement.

Vous sélectionnez la vitesse en appuyant plus ou moins fortement sur l’interrupteur Marche / Arrêt (5).

Sélection de la vitesse de rotation correcte : la vitesse la plus appropriée dépend de la pièce à usiner, du mode de fonctionnement et du foret employé.

Une faible pression sur l’interrupteur Marche / Arrêt (5) : vitesse extrêmement basse (convi- ent aux : petites vis, matériaux souples)

Une pression plus importante sur l’interrupteur Marche / Arrêt (5) : vitesse plus élevée (convient aux : grandes/longues vis, matériaux durs) Astuce : Percez les trous à une vitesse moins élevée. Augmentez ensuite la vitesse petit à petit. Anl_TE_ID_750_1_E_SPK7.indb 26Anl_TE_ID_750_1_E_SPK7.indb 26 06.10.15 16:0106.10.15 16:01F

Le foret est plus facile à contrôler pendant le perçage et il ne glisse pas.

Vous évitez d’obtenir des trous éclatés (par exemple pour les carreaux)

6.3 Présélectionner la vitesse de rotation (fi -

gure 6/pos. 6) La bague de réglage de la vitesse de rotation (6) vous permet de défi nir la vitesse de rotation maximale. L’interrupteur Marche / Arrêt (5) peut uniquement être enfoncé jusqu’à la vitesse de rotation maximale prescrite. Réglez la vitesse de rotation avec la bague de ré- glage (6) dans l’interrupteur Marche / Arrêt (5). N’eff ectuez pas ce réglage pendant que vous percez.

6.4 Commutateur de rotation à droite / à gau-

che (fi gure 6/pos. 7) Commuter uniquement à l’arrêt ! Réglez le sens de rotation de la perceuse à per- cussion avec le commutateur de rotation à droite / à gauche (7) : Sens de rotatioPosition du commutateur Marche à droite (avant et perçage) Enfoncé à droite Marche à gauche (retour) Enfoncé à gauche

6.5 Commutateur de perçage / perçage à per-

cussion (fi gure 7/pos. 3) Commuter uniquement à l’arrêt ! Perçage : Commutateur de perçage/perçage à percussion (3) en position perçage. (Position A) Application : bois ; métaux ; matières plastiques Perçage à percussion : Commutateur de perçage/perçage à percussion (3) en position perçage à percussion. (Position B) Application : Béton ; pierre ; maçonnerie

6.6 Astuces pour le travail avec votre perceu-

se électrique à percussion

6.6.1 Perçage de béton et de maçonnerie

Mettez le commutateur de perçage / perçage à percussion (3) en position B (perçage à percussion).

Utilisez pour travailler de la maçonnerie ou du béton toujours le foret pour métal dur et avec un réglage élevé de la vitesse de rotation.

6.6.2 Perçage de l’acier

Mettez le commutateur de perçage / perçage à percussion (3) en position A (perçage).

Utilisez pour le traitement de l’acier toujours le foret pour acier à coupe très rapide (acier à coupe très rapide = acier fortement allié) et un réglage de la vitesse de rotation peu élevé.

Il est recommandé de lubrifier le perçage à l’aide d’un réfrigérant approprié afin d’éviter que le foret ne s’use inutilement.

6.6.3 Percer des trous

Si vous voulez percer un trou dans un matériau dur (comme de l’acier), nous vous recomman- dons de percer d’abord le trou avec un foret plus petit.

6.6.4 Perçage dans des carreaux et dalles

Pour faire le premier perçage, mettez le com- mutateur perçage / perçage à percussion (3) sur la position A (perçage).

Mettez le commutateur

perçage / perçage à percussion (3) sur la position B (perçage à percussion), dès que le foret a percé le carreau /la dalle.

7. Remplacement de le câble

d’alimentation réseau Danger ! Si le câble d’alimentation réseau de cet appareil est endommagée, il faut la faire remplacer par le producteur ou son service après-vente ou par une personne de qualifi cation semblable afi n d’éviter tout risque.

8. Nettoyage, maintenance et

commande de pièces de rechange Danger ! Retirez la fi che de contact avant tous travaux de nettoyage.

Maintenez les dispositifs de protection, les fentes à air et le carter de moteur aussi pro- pres (sans poussière) que possible. Frottez l’appareil avec un chiffon propre ou soufflez dessus avec de l’air comprimé à basse pres- sion. Anl_TE_ID_750_1_E_SPK7.indb 27Anl_TE_ID_750_1_E_SPK7.indb 27 06.10.15 16:0106.10.15 16:01F

Nous recommandons de nettoyer l’appareil directement après chaque utilisation.

Nettoyez l’appareil régulièrement à l’aide d’un chiffon humide et un peu de savon. N’utilisez aucun produit de nettoyage ni détergeant; ils pourraient endommager les pièces en matières plastiques de l’appareil. Veillez à ce qu’aucune eau n’entre à l’intérieur de l’appareil. La pénétration de l’eau dans un appareil électrique augmente le risque de décharge électrique.

8.2 Brosses à charbon

Si les brosses à charbon font trop d’étincelles, faites-les contrôler par des spécialistes en électricité. Danger ! Seul un(e) spécialiste électricien(ne) est autorisé à remplacer les brosses à charbon.

Aucune pièce à l’intérieur de l’appareil n’a besoin de maintenance.

8.4 Commande de pièces de rechange et

d‘accessoires : Veuillez indiquer ce qui suit pour toute commande de pièces de rechange ;

Référence de l‘appareil

Numéro d‘identification de l‘appareil

Numéro de la pièce de rechange requise Vous trouverez les prix et informations actuelles à l‘adresse www.isc-gmbh.info Astuce ! Pour un bon résul- tat, nous recommandons les accessoires haut de gamme

9. Mise au rebut et recyclage

L‘appareil se trouve dans un emballage per- mettant d‘éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réin- troduit dans le circuit des matières premières. L‘appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Les appareils défectueux ne doivent pas être jetés dans les poubelles domestiques. Pour une mise au rebut conforme à la réglemen- tation, l‘appareil doit être déposé dans un centre de collecte approprié. Si vous ne connaissez pas de centre de collecte, veuillez vous renseigner auprès de l‘administration de votre commune.

Entreposez l’appareil et ses accessoires dans un endroit sombre, sec et à l’abri du gel tout comme inaccessible aux enfants. La température de stockage optimale est comprise entre 5 et 30 °C. Conservez l’outil électrique dans l’emballage d’origine. Anl_TE_ID_750_1_E_SPK7.indb 28Anl_TE_ID_750_1_E_SPK7.indb 28 06.10.15 16:0106.10.15 16:01F

Uniquement pour les pays de l’Union Européenne Ne jetez pas les outils électriques dans les ordures ménagères! Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à part et apportés à un recyclage respectueux de l’environnement. Possibilité de recyclage en alternative à la demande de renvoi : Le propriétaire de l’appareil électrique est obligé, en guise d’alternative à un envoi en retour, à contribu- er à un recyclage eff ectué dans les règles de l’art en cas de cessation de la propriété. L’ancien appareil peut être remis à un point de collecte dans ce but. Cet organisme devra l’éliminer dans le sens de la Loi sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électroniques. Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’ISC GmbH obtenu. Sous réserve de modifi cations techniques Anl_TE_ID_750_1_E_SPK7.indb 29Anl_TE_ID_750_1_E_SPK7.indb 29 06.10.15 16:0106.10.15 16:01F

Informations service après-vente Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations, l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation. Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consom- mables. Catégorie Exemple Pièces d‘usure* brosses à charbon, mandrin de perceuse Matériel de consommation/ pièces de consommation* forets Pièces manquantes *Pas obligatoirement compris dans la livraison ! En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse www.isc-gmbh.info. Veuillez donner une description précise du défaut et répondre dans tous les cas aux questions suivantes :

est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?

avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?

quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ? Décrivez ce défaut de fonctionnement. Anl_TE_ID_750_1_E_SPK7.indb 30Anl_TE_ID_750_1_E_SPK7.indb 30 06.10.15 16:0106.10.15 16:01F
