NAVODILA ZA UPORABO TEID 7501 E EINHELL

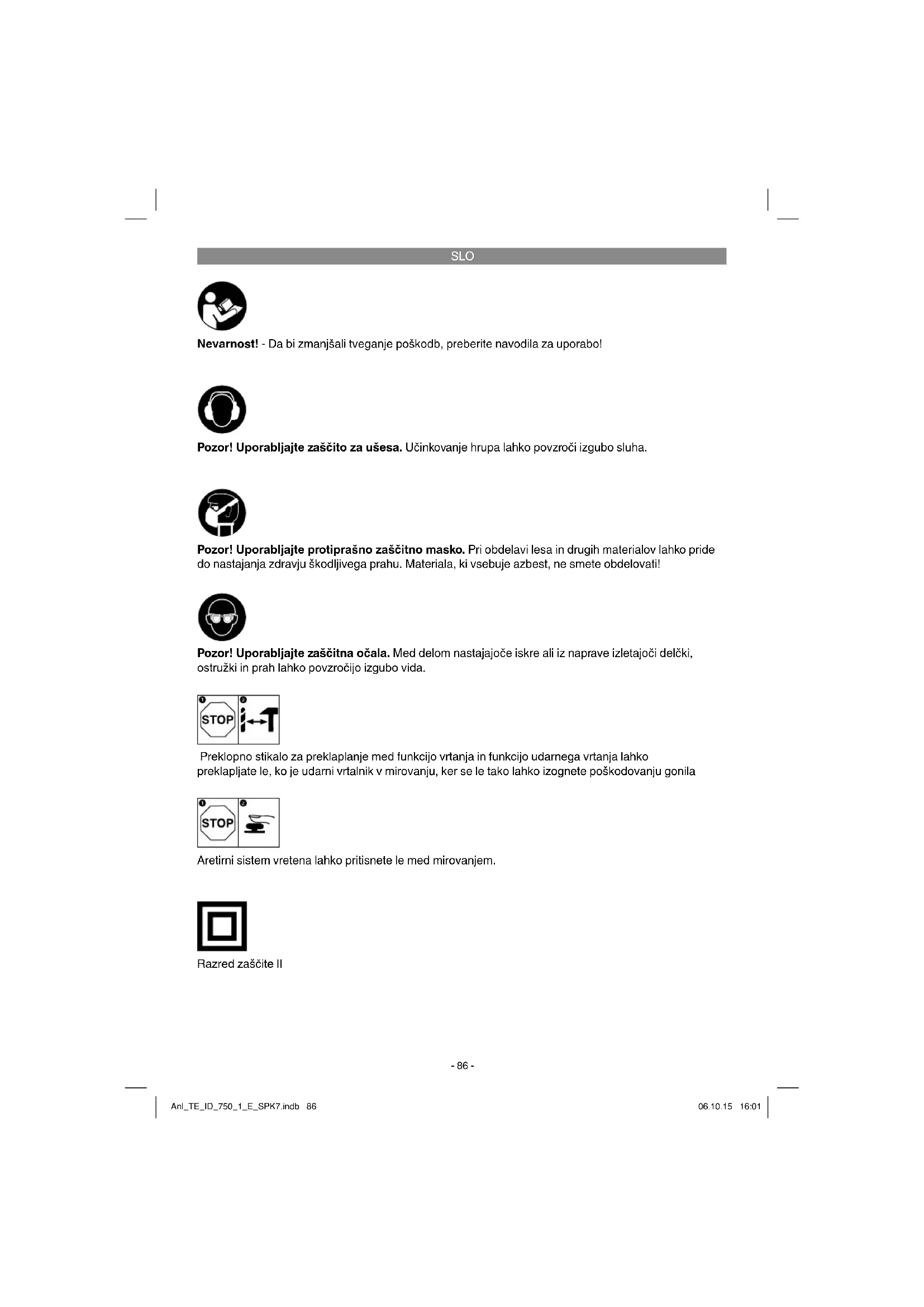

Nevarnost! - Da bi zmanjšali tveganje poškodb, preberite navodila za uporabo! Pozor! Uporabljajte zaščito za ušesa. Učinkovanje hrupa lahko povzroči izgubo sluha. Pozor! Uporabljajte zaščitna očala. Med delom nastajajoče iskre ali iz naprave izletajoči delčki, ostružki in prah lahko povzročijo izgubo vida. Pozor! Uporabljajte protiprašno zaščitno masko. Pri obdelavi lesa in drugih materialov lahko pride do nastajanja zdravju škodljivega prahu. Materiala, ki vsebuje azbest, ne smete obdelovati! Preklopno stikalo za preklaplanje med funkcijo vrtanja in funkcijo udarnega vrtanja lahko preklapljate le, ko je udarni vrtalnik v mirovanju, ker se le tako lahko izognete poškodovanju gonila Razred zaščite II Aretirni sistem vretena lahko pritisnete le med mirovanjem. Anl_TE_ID_750_1_E_SPK7.indb 86Anl_TE_ID_750_1_E_SPK7.indb 86 06.10.15 16:0106.10.15 16:01SLO

Nevarnost! Pri uporabi naprav je potrebno upoštevati nekaj varnostnih ukrepov, da bi preprečili poškodbe in materialno škodo. Zato skrbno preberite ta navodila za uporabo/varnostne napotke. Le-te dobro shranite tako, da boste imeli zmeraj pri roki potrebne informacije. Če bi napravo izročili drugim osebam, Vas prosimo, da jim izročite tudi ta navodila za uporabo/varnostne napotke. Ne prevzemamo nobene odgovornosti za nezgode ali škodo, ki bi nastale zaradi neupoštevanja teh navodil za uporabo in varnostnih napotkov.

1. Varnostni napotki

Odgovarjajoče varnostne napotke lahko prebere- te v priloženi knjižici! Nevarnost! Preberite varnostne napotke in navodila. Neupoštevanje varnostnih napotkov in navodil ima lahko za posledico električni udar, požar in/ali hude poškodbe. Shranite vse varnostne napot- ke in navodila za kasnejšo uporabo.

6. Regulator števila vrtljajev

S pomočjo opisanega obsega dobave preverite, ali je artikel popoln. Če deli manjkajo, se naj- kasneje v 5 delovnih dnevih po nakupu izdelka obrnite na naš servisni center ali na prodajno mesto, kjer ste napravo kupili, in predložite račun. Upoštevajte preglednico garancijskih storitev ob koncu tega navodila.

Odprite embalažo in previdno vzemite napra- vo iz embalaže.

Preverite morebitne poškodbe naprave in delov pribora, do katerih bi lahko prišlo med transportom.

Po možnosti shranite embalažo do poteka garancijskega roka. Nevarnost! Naprava in embalažni material nista igrača za otroke! Otroci se ne smejo igrati s plastičnimi vrečkami, folijo in malimi deli opreme! Obsta- ja nevarnost zadušitve in zaužitja takšnih delov materiala!

Vrtalni stroj je, pod pogojem uporabe primerne opreme za vrtanje, koncipiran za vrtanje lukenj v les, železo, barvne kovine in kamnine. Ta stroj se lahko uporablja le v skladu z njeg- ovo namembnostjo. Vsaka druga uporaba šteje kot nenamenska nedovoljena uporaba. Za kakršnekoli poškodbe ali škodo, ki bi nastale zaradi nedovoljene uporabe, nosi odgovornost uporabnik/upravljalec in ne proizvajalec. Prosimo, da upoštevate, da naše naprave niso bile konstruirane za namene uporabe v obrtništvu ali industriji. Ne prevzemamo nobene odgovor- nosti, če je bila naprava uporabljana v obrtništvu ali industriji ter v podobnih dejavnostih. Anl_TE_ID_750_1_E_SPK7.indb 87Anl_TE_ID_750_1_E_SPK7.indb 87 06.10.15 16:0106.10.15 16:01SLO

............................................ 3 dB Uporabljajte zaščito za ušesa. Hrup lahko povzroči izgubo sluha. Skupne vrednosti vibracij (vektorska vsota treh smeri) ugotovljene v skladu z EN 60745. Udarno vrtanje v beton Emisijska vrednost vibracij a h, ID = 5,48 m/s

Navedena vrednost emisije tresljajev je bila iz- merjena po normiranem postopku in se lahko sp- reminja in v izjemnih primerih prekorači navedeno vrednost glede na vrsto in in način uporabe električnega orodja. Navedena vrednost emisije tresljajev se lahko uporablja v primerjavo električnega orodja z enim drugim orodjem. Navedena vrednost emisije tresljajev se lahko uporablja tudi za uvodno oceno škodovanja. Omejite hrupnost in vibracije na minimum!

Redno vzdržujte in čistite napravo.

Uporabljajte rokavice. Pozor! Tudi, če delate s tem električnim orodjem po predpisih, zmeraj obstaja nekaj ostalih tveganj. Nastopijo lahko sledeče nevar- nosti v zvezi s konstrukcijo in izvedbo tega električnega orodja:

1. Poškodbe pljuč, če ne uporabljate primerne

protiprašne zaščitne maske.

2. Poškodbe sluha, če ne uporabljate primerne

3. Zdravstvene težave, ki so posledica tresljajev

rok, če dlje časa uporabljate napravo ali, če je ne uporabljate in vzdržujete pravilno.

Pred priklopom se prepričajte, če se podatki na tipski podatkovni tablici skladajo s podatki o električnem omrežju. Opozorilo! Zmeraj izvlecite električni priključni vtikač preden začnete izvajati nastavitve na skobljiču. 5.1. Montaža dodatnega ročaja (Sliki 2 - 3/ Poz. 8) Dodatni ročaj (8) Vam med uporabo udarnega vr- talnega stroja nudi dodatno oporo. Zato stroja ne uporabljajte brez dodatnega ročaja. Dodatni ročaj (8) se na udarni vrtalni stroj pritrdi tako, da ga vpnete. Z vrtenjem ročaja v smeri uri- nega kazalca pritegnete pritrditev tega ročaja. Z vrtenjem ročaja v nasprotni smeri urinega kazalca pa pritrditev sprostite.

Priloženi dodatni ročaj (8) je potrebno najprej montirati. Za to je potrebno z vrtenjem ročaja pritrdilni obroč dovolj odpreti, da lahko dodat- ni ročaj potisnete preko vpenjalne glave (1) na udarni vrtalni stroj.

Zdaj pa ročaj vrtite v nasprotni smeri urinega kazalca tako dolgo, dokler ne bo dodatni ročaj trdno pritrjen na udarni vrtalni stroj.

Na dodatnem ročaju (8) odvijte krilni vijak (a) in omejevalo globine vrtanja (2) vstavite v luknjo dodatnega ročaja.

Zdaj pa vrtajte luknjo tako dolgo, dokler se omejevalo globine vrtanja ne dotakne obde- lovanca.

Preden začnete izvajati nastavitve na napravi, vedno izvlecite omrežni vtič.

Vrtalnik potisnite tako daleč v odprtino vpen- jalne glave, kolikor gre.

V rednih intervalih preverjajte pravilno pri- trditev vrtalnika oz. orodja (izvlecite omrežni vtič!).

6.2 Nastavitev števila vrtljajev

Med delovanjem lahko brezstopenjsko kont- rolirate število vrtljajev svedra.

Število vrtljajev lahko izbirate tako, da bolj močno ali manj močno pritiskate na stikalo za vklop / izklop (5).

Izbira pravilnega števila vrtljajev: Število vrtlja- jev, ki je najbolj primerno, je odvisno od obde- lovanca in od svedra, ki je vstavljen.

Manjši pritisk na stikalo za vklop / izklop (5): manjše število vrtljajev (primerno za: manjše vijake, mehkejše obdelovance)

Večji pritisk na stikalo za vklop / izklop (5): večje število vrtljajev (primerno za: večje/ daljše vijake, trde obdelovance) Nasvet: Luknje prvo navrtajte z manjšim številom vrtljajev. Nato pa postopoma povečajte število vrtljajev. Prednosti:

Sveder je pri navrtavanju lažje kontrolirati in ne zdrsne.

6.3 Predizbira števila vrtljajev

Regulator števila vrtljajev (6) Vam omogoča, da nastavite največje število vrtljajev. Zdaj lahko stikalo za vklop/izklop (5) pritisnete le še do vnaprej nastavljenega maksimalnega števila vrtljajev.

Število vrtljajev nastavite na nastavljalnem obročku (6), ki se nahaja na stikalu za vklop/ izklop (5).

Za obdelovanje zidov ali betona vedno upora- bljajte svedre iz trdine in nastavitev za visoko število vrtljajev.

Za obdelovanje jekla vedno uporabljajte HSS- svedre (HSS = visoko legirano jeklo za hitro delovanje) in nizko število vrtljajev.

6.6.4 Vrtanje v ploščice in tlakovec

7. Zamenjava električnega

priključnega kabla Nevarnost! Če se električni priključni kabel te naprave poškoduje, ga mora zamenjati proizvajalec ali njegova servisna služba ali podobno strokovno usposobljena oseba, da bi preprečili ogrožanje varnosti.

8. Čiščenje, vzdrževanje in

naročanje nadomestnih delov Nevarnost! Pred izvajanjem vsakega čistilnega dela izvlecite električni priključni kabel.

Zaščitno opremo, zračne reže in ohišje mo- torja vzdržujte kar se le da v stanju brez pri- sotnosti prahu in umazanije. Napravo obrišite s suho krpo ali s komprimiranim zrakom pod nizkim pritiskom.

Priporočamo, da napravo očistite neposredno po vsakem končanem delu.

Redno čistite napravo z vlažno krpo in nekaj milnice. Ne uporabljajte nobenih čistilnih ali razredčilnih sredstev; le-ta lahko poškodujejo plastične dele naprave. Pazite na to, da ne pride voda v notranjost naprave. Vstop vode v električno napravo povečuje tveganje električnega udara. Anl_TE_ID_750_1_E_SPK7.indb 90Anl_TE_ID_750_1_E_SPK7.indb 90 06.10.15 16:0106.10.15 16:01SLO

Pri prekomernem iskrenju naj strokovnjak za elektriko preveri oglene ščetke. Nevarnost! Oglene ščetke lahko zamenja le stro- kovnjak za elektriko.

V notranjosti naprave ni nobenih delov, ki bi jih bilo potrebno vzdrževati.

8.4 Seznam nadomestnih delov in dodatne

opreme: Pri naročanju nadomestnih delov navedite nas- lednje:

številka potrebnega nadomestnega dela Aktualne cene in informacije lahko najdete na spletni strani: www.isc-gmbh.info Namig! Za dobre delovne rezultate priporočamo ka- kovostno dodatno opremo družbe ! www.kwb.eu welcome@kwb.eu

9. Odstranjevanje in ponovna

uporaba Naprava se nahaja v embalaži, da ne bi prišlo do poškodb med transportom. Ta embalaža je surovi- na in s tem ponovno uporabna ali pa jo je možno reciklirati. Naprava in njen pribor sta izdelana iz različnih materialov kot npr. kovine in plastika. Okvarjene naprave ne sodijo med gospodin- jske odpadke. Napravo odložite na ustreznem zbirališču, da bo pravilno odstranjena. Če ne poz- nate primernih zbirališč, se pozanimajte pri svoji občinski upravi.

Napravo in pribor za napravo skladiščite na temnem, suhem in pred mrazom zaščitenem in za otroke nedostopnem mestu. Optimalna skladiščna temperature je med 5 in 30 ˚C. Električno orodje shranjujte v originalni embalaži. Anl_TE_ID_750_1_E_SPK7.indb 91Anl_TE_ID_750_1_E_SPK7.indb 91 06.10.15 16:0106.10.15 16:01SLO

Samo za dežele EU Električnega orodja ne mečite med gospodinjske odpadke! V skladu z evropsko smernico 2012/19/EG o starih električnih in elektronskih napravah in v skladu z iz- vajanjem nacionalne zakonodaje morate ločeno zbirati izrabljena električna orodja in jih predati v okoljs- ko varno ponovno predelavo. Reciklažna alternativa za poziv za vračanje: Lastnik električne naprave je alternativno zavezan, da namesto vračanja sodeluje pri pri strokovno ustreznem recikliranju v primeru predaje lastnine. Staro napravo se lahko v ta namen tudi prepusti na odvzemnem mestu, ki izvaja odstranjevanje v smislu nacionalne zakonodaje o odstranjevanju takšnih odpadkov. To se ne nanaša na starim napravam priložene dele pribora in opreme brez električnih kom- ponent. Ponatis ali kakršnokoli razmnoževanje dokumentacije in spremljajočih papirjev o proizvodu, tudi po izvlečkih, je dovoljeno samo z izrecnim soglasjem ISC GmbH. Pridržana pravica do tehničnih sprememb Anl_TE_ID_750_1_E_SPK7.indb 92Anl_TE_ID_750_1_E_SPK7.indb 92 06.10.15 16:0106.10.15 16:01SLO

Servisne informacije V vseh državah, ki so navedene v garancijski listini, sodelujemo s kompetentnimi servisnimi partnerji, katerih kontakti so razvidni iz garancijske listine. Na voljo so vam za vse potrebne servisne storitve, kot so popravila, oskrba z nadomestnimi in obrabnimi deli ali oskrba s potrošnimi materiali. Upoštevajte, da so nekateri deli tega izdelka izpostavljeni naravni obrabi zaradi uporabe oz. da so neka- teri deli potrošni material. Kategorija Primer Obrabni deli* Ogljene ščetke, vpenjalna glava Obrabni material/ obrabni deli* Sveder Manjkajoči deli

Je naprava nekoč delovala, ali je bila od vsega začetka okvarjena?

Garancijska listina Spoštovani uporabnik, za naše izdelke izvajamo strogo končno kontrolo kakovosti. Če ta naprava kljub temu ne deluje brezhib- no, to zelo obžalujemo in vas prosimo, da se obrnete na našo servisno službo na naslovu, ki je naveden na tej garancijski kartici. Z veseljem vam bomo svetovali tudi po telefonu na navedeni številki servisne službe. Za uveljavljanje garancijskih zahtevkov velja naslednje:

1. Ti garancijski pogoji urejajo dodatne garancijske storitve, ki jih spodaj navedeni proizvajalec zago-

tavlja svojim kupcem novih naprav dodatno k zakonskemu jamstvu.Ta garancija ne vpliva na vaše zakonske garancijske zahtevke. Naše garancijske storitve so za vas brezplačne.

2. Garancijske storitve se nanašajo izključno na pomanjkljivosti na novih napravah zgoraj navedene-

ga proizvajalca, ki ste jih kupili, in so posledica materialnih ali tovarniških napak, in ki jih po lastni presoji odpravimo na tej napravi ali napravo nadomestimo z drugo. Prosimo, upoštevajte, da naše naprave niso bile zasnovane za uporabo v poklicu, obrti ali za poklic- no uporabo. Garancijska pogodba tako ne nastane, če napravo v garancijskem obdobju uporabljate za v obrtnih, rokodelskih ali industrijskih obratih ali če je bila izpostavljena obremenitvam, ki so temu enakovredna.

3. Iz garancije so izvzeti:

- Škoda na napravi, ki je nastala zaradi neupoštevanja navodil za montažo ali zaradi nestrokovne inštalacije, neupoštevanja navodil za uporabo (kot npr. s priključitvijo na napačno omrežno napetost ali vrsto toka), neupoštevanja navodil za vzdrževanje in varnostnih določil ali zaradi izpostavitve na- prave nenormalnim okoljskim pogojem ali zaradi neustrezne nege in vzdrževanja. - Škoda na napravi, ki je nastala zaradi nenamenske ali nestrokovne uporabe (npr. zaradi preobre- menitve naprave ali uporabe v orodjih ali opremi, za katera ni odobrena), vdor tujkov v napravo (npr. peska, kamnov ali prahu, poškodb pri transportu), uporabe sile ali zunanje sile (npr. poškodbe pri padcih). - Škode na napravi ali delih naprave, ki je nastala kot posledica uporabe oz. običajne ali drugačne obrabe.

4. Garancijsko obdobje traja 24 mesecev in se začne z datumom nakupa naprave. Garancijske zah-

tevke je treba uveljaviti pred potekom garancijskega obdobja v roku dveh tednov, ko opazite okvaro. Uveljavljanje garancijskih zahtevkov po poteku garancijskega obdobja je izključeno. Popravilo ali menjava naprave ne podaljša garancijskega obdobja, niti ne predstavlja začetka novega garancijs- kega obdobja za storitev, izvedeno na napravi ali za morebitne vgrajene nadomestne dele. To velja tudi pri servisih na kraju samem.

5. Za uveljavljanje vašega garancijskega zahtevka okvarjeno napravo prijavite na: www.isc-gmbh.info.

Če sodi okvara v obseg garancijske storitve, vam bomo takoj vrnili popravljeno ali novo napravo. Seveda bomo proti plačilu z veseljem odpravili tudi okvare na napravi, ki v garancijski obseg ne sodijo ali ne sodijo več. Napravo nam pošljite na spodaj naveden naslov servisa. Opozarjamo na omejitve v okviru te garancije za obrabne, potrošne in manjkajoče dele v skladu s ser- visnimi informacijami, opisanimi v teh navodilih za uporabo. Anl_TE_ID_750_1_E_SPK7.indb 94Anl_TE_ID_750_1_E_SPK7.indb 94 06.10.15 16:0106.10.15 16:01PL
