MODE D'EMPLOI Aral TNC PLUS 80 H COINTRA

• Température de l'eau peut atteindre jusqu'à 75^ C. Veillez à régler la température de l'eau au robinet de mélange avec de l'eau froide, entrant seulement ses mains. Dans un premier temps, d'éviter l'appliquer directement sur le corps.

• Tout dommage qui se produit dans les composants électriques peut seulement être vérifié et réparé par un service autorisé.

• Pendant l'hiver, si le chauffe-eau sera sans électricité pendant une longue période de temps, vous pouvez voir le réservoir d'eau pour éviter le gel des dommages, s'il y a un tel risque. S'il vous plaît pensez à eteindre le chauffe-eau avant la vidange.

• Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après-vente ou des personnes qualifiées, afin d'éviter tout danger potentiel.

• Assurez-vous que l'installation électrique prend le disjoncteur réglementaire.

• Le chauffe-eau électrique doit être installé de telle sorte que toute personne qui est dans la baignoire ou la douche est de ne pas avoir accès aux interrupteurs et autres appareils en service, en respectant 0,6 m de distance entre la chauffe-eau électrique et baignoire ou douche.

• Cet apparéil peut utiliser les enfants âgés de 8 ans et plus et des personnes avec des capacities physiques, sensorielles ou mentales réduites ou le manque d'expérience et de connaissances si elles ont été supervisées ou une formation appropriée en ce qui concerne l'utilisation de l' apparéil d'une manière sure et comprendre les dangers impliqués. Les enfants ne devraient pas jouer avec l' apparéil. Nettoyage et entretien par l'utilisateur ne doit pas les exécuter enfants sans surveillance

Asegürese de que la tension électrique disponible es de 230V / 50Hz

Notice d-installation, d'utilisation et de conservation

ATTENTION!

POUR ÉVITE DES DOMMAGES IRRéVERSIBLES, LA CUVE DOIT ÉTRE IMPÉRATIVÉMENT REMPLIE D'EAU AVANT DE BRANCHER L'APPAREIL AU RÉSEAU ÉLECTRIQUE.

Nos you felicitons et remercions pour l'acquisition de notre produit. Le thermos electrique COINTRA que you avez choisi a et fabriqu avec soin par nos spécialistes, et controle minutieusement pour satisfaire toutes vos exigences.

Pour obtenir le meilleur rendement de votre nouveau thermos électrique COINTRA et prolonger la durée de celui-ci, nous vous conseillons de dire attentivement les instructions de ce manuel.

Ce produit est conforme à la Directive 2012/19/UE.

Le symbole de la "poubelle rayée", reproduit sur l'appareil, indique que le produit, à la fin de sa vie utile, doit être traité séparément des résidues domestiques, et il doit être pour cela jeté dans un centre de ramassage sélectif des apparciels électriques et électroniques ou il doit être rendu au distributeur au moment de l'achat d'un appleil équivalent.

L'utilisateur est le responsable de placer l'appareil, à la fin de sa vie utile, dans un centre de ramassage collectif. Le ramassage correct de l'appareil, permet qu'il soit recyclé à la fin de sa vie utile, et le traitement et le désassemblage de celui-ci respectueux de l'environnement contribue à éviditer des effets négatifs possibles sur l'environnement et sur la santé, et à favoriser le recyclage des materiaux qui compose le produit.

Pour plus d'informations sur les systèmes de ramassage disponibles, veuillez contacter les déchetteries locales ou les distributeurs qui vous ont vendu l'appareil.

TABLE DES MATIÈRES

Page

1. INSTRUCTIONS D'INSTALLATION, D'UTILISATION ET DE CONSERVATION 15

1.1.Caracteristiques generales 15
1.2. Instructions d'installation 15
1.3. Emplacement du produit 15
1.4. Situation et fixation 16
1.5.Installation réseau eau 16
1.6.Description vanne de sécurité 16
1.7.Installationelectrique 17
1.8.Mise en service 17
1.9. Conservation 17
1.10. Thermostat régblable de l'extérieur 17

1. VOLUME D'INTERDICTION ET VOLUME DE PROTECTION 18
2. DIMENSIONS GENE RALES DES THERMOS 19
3. SCHEMA INSTALLATION ELECTRIQUE 20
   5.SCHEMADEFONCTIONNEMENT 21

5.1.Installation verticale 21
5.2.Installation horizontal 22

I. INSTRUCTIONS D'INSTALLATION, D'UTILISATION ET DE CONSERVATION

Le bon fonctionnement de votre thermos dépend non seulement de la qualité du produit, mais aussi d'une installation correcte par un professionnel qualifié.

1.1. Caracteristiques generales

Fiche de produit

MODELE		TNC-10	TNC-15	TNCplus30 S	TNCplus50	TNCplus50 S	TNCplus80	TNCplus80 H	TNCplus100	TNCplus100 H	TNCplus150	TNCplus150 H
CAPACITÉ NOMINALE	I	10	14	28.5	47.5	46.5	76	76	97	97	132	132
POIDS REMPLI D'EAU*	Kg	17	22	42	65	64	99	99	124	124	165	165
GAMME DE TEMPERATURE	°C	35-75
PRESSION MAXIMALE DE TRAVAIL	MPa	0.85
TENSION ÉLECTRIQUE		230V~50/60Hz
PUISSANCE ÉLECTRIQUE	kW	1.2		1.5
PROFIL DE CHARGE déCLARÉE		XXS	XXS	S	M	M	M	M	L	L	XL	XL
CLASSE D'EFFICACITE ÉNERGÉTIQUEDE CHAUFFAGE D'EAU		B	B	C	C	C	C	C	C	C	C	C
EFFICACITE ÉNERGÉTIQUE DECHAUFFAGE D'EAU (nL)	%	32.0	32.0	32.0	36.0	36.0	36.0	36.0	37.0	37.0	38.0	38.0
CONSOMMATION ANNUELLE D'ÉLECTRICité	kWh	576	576	576	1426	1426	1426	1426	2766	2766	4407	4407
NIVEAU DE PUISSANCE ACOUSTIQUE (Lm)	dB	15	15	15	15	15	15	15	15	15	15	15
CONSOMMATION QUOTIDENNE D'ENERGIEÉLECTRIQUE (Qelec)	kWh	2.781	2.781	2.781	6.688	6.688	6.688	6.688	12.877	12.877	20.367	20.367
L'EAU MÉLANGÉE À 40 °C (V40)	I	-	-	-	65.0	65.0	100.0	95.0	150.0	140.0	210.0	210.0
RéGLAGE DE LA TEMPERATURE DU THERMOSTAT À SA COMMERCIALISATION	°C	75	75	60	60	60	60	60	60	60	60	60

^* A prendre en compte pour la réalisation de l'ancrage au mur.

L'installation doit être conforme à la règlementation officielle, comme le « Règlement Électrotechnique de Basse Tension », le Code Technique de l'Édification et la Règlementation locale d'application. Pour l'installation dans les salles de bain ou toilettes, les volumes établis dans le « Règlement Électrotechnique de Basse Tension » seront spécialement respectés.

• Dans le volume d'interdiction (fig. 1) page 18, des interrupteurs, prises de courant ou apparciels d'éclairage ne seront pas installés.
• Dans le volume de protection (fig. 2) page 18, des interrupteurs ne seront pas installés, mais il sera possible d'installer des prises de courant de sécurité.

1.3. Emplacement du produit

Il est conseilé de situer le thermos le plus pres possible des prises d'eau chaude pour éviter de perdre de la chaleur dans les conduites.

Les thermos TNC seront toujours installés en position verticale, avec les branchements d'eau au-dessous (voir fig. 7) page 21, sauf dans le cas des modèles TNC plus 80 H, TNC plus 100 H et TNC 150 H, qui seront toujours installés à l'horizontal, et il sera de même pour les branchements d'eau qui seront situées au-dessous (voir fig. 8, page 22).

Pour facilititer, au moment venu, le contrôle et le nettoyage interne, un espace libre de au moins 25~cm doit existier entre le couvercle de protection (pos. 13 dans les figs 7 et 8, pages 21 et 22) du thermos, ainsi que tout obstacle fixe.

1.4. Situation et fixation

Pour fixer le thermos sur le mur (voir cotes, pages 19 et 20), utilisez 2 chevilles et les vis appropriées pour supporter le poids du thermos plein (voir tableau «caracteristiques», page 15). Pour les modèles de TNC-10 et TNC-15, utilisez 2 chevilles et 2 vis, ainsi que les supports d'ancrage fournis avec le thermos.

1.5. Installation réseau eau

Pour l'installation des canalisations d'eau, veuillez tenir compte des règles de base pour la prévention de la corrosion : "N'utilisez pas de cuivre au lieu de fer ou d'acier, dans le sens de la circulation de l'eau". Pour éviter les paires galvaniques, ainsi que son effet destructeur, filetz sur les deux tubes du thermos, (tel qu'il est décrit sur les schémas des figures 7 et 8, pages 21 et 22) et, avec un ruban de Teflon, protégez les manchons isolants (pos. 12) fournis avec le thermos.

Filetz au tube d'entrée d'eau froide (bleu) du thermos le manchon electrolytique et de cela au groupe de sécurité hydraulique avec le dispositif de vidange (pos.8, figures 7 et 8, pages 21 et 22) fourni avec le thermos. Installez dans le tube d'alimentation d'eau froide une clé de coupure, comme il est décrit dans les sch'emas (figs. 7 et 8, pos.10, pages 21 et 22).

Connectez la conduite de distribution d'eau chaude au manchon isolant du tube de sortie d'eau chaude (rouge) du thermos.

Le groupe ou la vanne de sécurité hydraulique, fourni avec le thermos, contient une vanne d'arrêt et de suppression. Celle-ci ouvre un maximum de 8,5 bar. Si la pression dans l'installation d'eau est supérieure à 5 bar, installez un réducteur de pression, comme il est indiqué dans la réglementation.

L'utilisation généralisée de vannes anti-dérive dans les branchements du réseau d'eau sanitaire, créé une forte augmentation de pression de par l'effet du processus de chauffage ; dans ces cas, il est indispensable de conduire l'écoulement d'eau de la vanne de sécurité à un tube d'évacuation pourvu d'un siphon (figures 7 et 8, pos. 9, pages 21 et 22); ce tube doit sortir à l'extérieur et doit être installé avec une pente continue vers le bas.

La vidange du thermos peut etre realise avec le levier correspondant (1).

Vérifiez l'étanchéité de toutes les connexions.

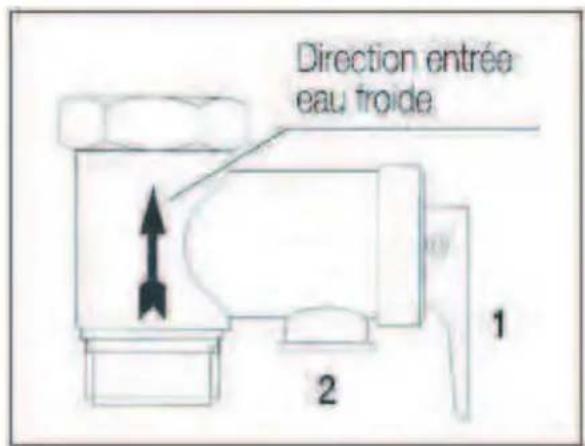

1.6.Description vanne de sécurité

1. • Dispositif pour la vidange de l'eau du thermos.
2. • Bouche de sortie ou de vidange.

1.7. Installation electrode

Assurez-vous que la tension électrique disponible soit de 230V / 50Hz

Le cable de connexion du thermos a une fiche de type Schuko, avec des contacts lateraux de mise à terre. Assurez-vous que la prise de courant soit une base ajustate pour la fiche du thermos et que les trois conducteurs (l'un d'eaux de mise à terre) jusqu'à la base de la prise aient une section suffisante pour la puissance qui va être consommée.

Vérifiez que l'installation électrique ait un disjoncteur différentiel réglementaire (fig. 6, page 20).

Le cable d'alimentation est du type H05 V V F 3 x 1 mm² blanc.

1.8.Mise en service

Remplissez d'eau le thermos, ou ouvrant la clé de coupure d'eau froide et les robinets d'eau chaude. Quand l'eau sort de ceux-ci, fermez-les, en commençant par le plus bas (bidet) et en finissant par celui situé le plus haut (douce). De cette manière, l'air sera élimné du thermos et des conduites.

Connectez le thermos en branchant la fiche. La lampe témoin (pos. 7, figs. 7 et 8, pages 21 et 22) allumée indique que l'eau est en train de chauffer; si elle est étente, cela indique que toute l'eau chaude est à la température sélectionnée dans le thermostat de réglage du thermos (pos. 11, figs. 7 et 8, pages 21 et 22).

Il est important de replir le thermos avant de se connecter au réseau, car elle mai élément de chauffage aux dégàts.

1.9. Conservation

Il est indispensable que le Service d'Assistance Technique (SAT) contrôle tous les ans vous thermos pour éliminer le calcaire qui s'est déposé sur l'élement de chauffage (pos. 5, figs. 7 et 8, pages 21 et 22), et vérifier l'état de l'anode de magnésium (pos.15, figs. 7 et 8, pages 21 et 22). Si l'eau dans votre région est très durable ou corrosive, vous devrez solliciter des contrôles plus fraisment.

Si I'anode de magnesium de votre thermos est use, le SAT doit le remplacer.

N'oubliez pas de manipuler régulierement la vanne de surpression, dans le but d'éviter qu'il ne se bloque ; cette action peut se réaliser avec le levier n^0 1, dispositif de la vanne de sécurité pour la vidange de l'eau du thermos (page 16).

Pour nettoyer l'extérieur du thermos, vous devez utiliser un linge humidifié avec de l'eau savonneuse. N'utilise pas de produits abrasifs ou qui contiennent des dissolvants (de l'alcool, par exemple).

Pour des raisons de sécurité, COINTRA GODESIA, S.A., ne sera pas responsable de l'utilisation d'autres éléments qui ne sont pas ceux d'origine ou ceux installés par son Service d'Assistance Technique.

1.10. Thermostat réglable de l'extérieur

Le thermostat extérieur de réglage de température est situé sur la partie inférieure du thermos.

Pour élever la température de l'eau accumulée, la commande doit être tournée dans le sens des aiguilles d'une montre et dans le sens contraire pour la diminuer.

1. VOLUMEN DE PROHIBICION Y VOLUMEN DE PROTECCION
2. VOLUME DE PROIBIÇÃO E VOLUME DE PROTEÇÃO
3. VOLUME D'INTERDICTION ET VOLUME DE PROTECTION

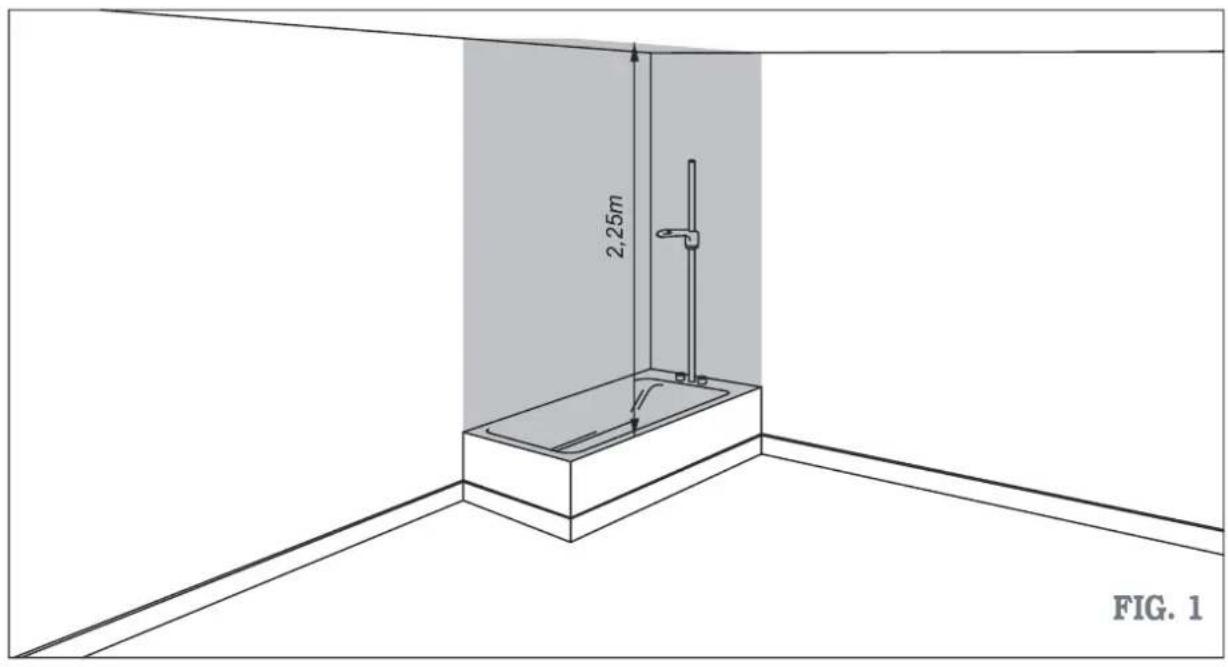

Volumen de prohibizione / Volume de prohibizione / Volume d'interdiction (Fig. 1).

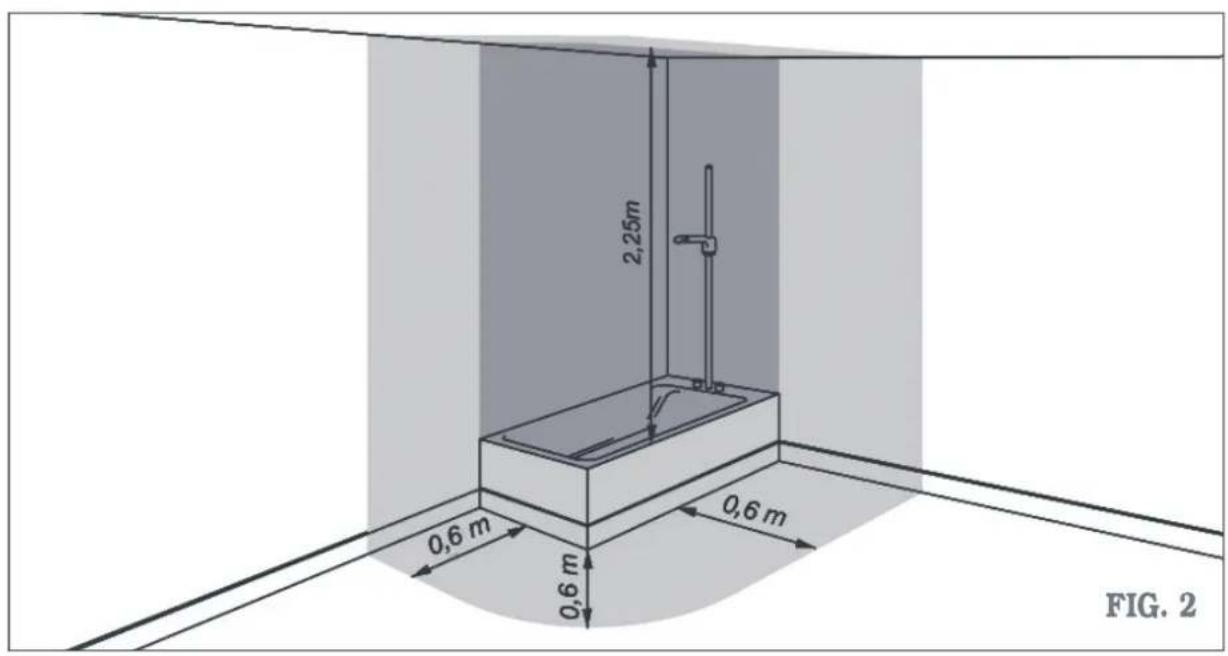

Volumen de proteccion / Volume de protecao / Volume de protection (Fig. 2).

1. DIMENSIONES GENERALES DE LOS TERMOS
2. DIMENÇOES GENERALES DE LOS TERMOACUMULADORES
3. DIMENSIONS GÉNÉRALES DES THERMOS

Esquema de dimensiones (mm) / Esquemas de dimensiones (mm) / Schéma des dimensions (mm) (fig. 3, fig. 4, fig. 5).

COTA COTA COTE	MODELOS / MODELOS / MODELES
	TNC-10	TNC-15	TNC plus 30 S	TNC plus 50	TNC plus 50 S	TNC plus 80	TNC plus 80 H	TNC plus 100	TNC plus 100 H	TNC plus 150	TNC plus 150 H
A	340	360	ø 368	ø 450	ø 368	ø 450	ø 450	ø 450	ø 450	ø 450	ø 450
B	291	329	390	472	390	472	472	472	472	472	472
C	347	375	520	578	745	809	809	973	973	1279	1279
D	90	97	126	158	126	158	263	158	263	158	263
E	252	265	365	401	590	632	632	796	796	1102	1102
F	66	66	270	270	270	270	196	270	196	270	196
G	1/2"	1/2"	1/2"	1/2"	1/2"	1/2"	1/2"	1/2"	1/2"	1/2"	1/2"
H	100	100	100	100	100	100	100	100	100	100	100
L	-	-	165	199	385	430	385	549	549	855	855

FIG. 3

FIG. 4

FIG. 5

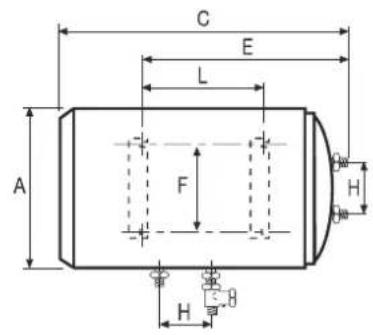

Fig. 3. - Modelos TNC plus 30 S,TNC plus 50,TNC plus 50 S, TNC plus 80,TNC-80 S,TNC plus 100, TNC plus 150

Fig. 4 -- Modelos TNC-10,TNC-15
Fig. 5. - Modelos TNC plus 80 H, TNC plus 100 H, TNC plus 150 H

4. ESQUEEMA INSTALLACION ELECTRICA

1. Enveloppe.
2. Isolation (mousse de polyurethane expansé sans CFC).
3. Chaudiere émailée vitrifiée.
4. Thermomètre (sauf TNC 10 et TNC 15).
5. Élement de chauffage.
6. Entrée d'air avec brise-jet.
7. Lampe temoin.
8. Groupe de sécurité hydraulique.
9. Écoulement d'eau conduit.*
10. Clé coupure eau froide.*

11. Groupe thermostat.

12. Thermostat régiable.

13. Limitateur de température.

14. Manchons isolants.

15. Couvercle de protection.

16. Sortie eau chaude.

17. Anode de magnésium.
18. Reducteur de pression. Il est nécessaire de le placer après le compteur dans l'entrée du logement (ja mais pres du thermos) quand la pression est supérieure à 5 bar.

*A placer par I'installateur
