Marque	Olimpia Splendid
Modèle	Dolceclima Silent 12 P
Type de produit	Climatiseur mobile monobloc
Dimensions (L x H x P)	460 x 767 x 395 mm
Poids net	29 kg
Alimentation électrique	220-240 V ~ 50 Hz
Puissance frigorifique estimée	3,5 kW (12 000 BTU/h)
Réfrigérant	R290 (propane) – inflammable
Modes de fonctionnement	Refroidissement, Chauffage (version HP), Ventilation, Déshumidification, ECO, Turbo, Silent, Night
Télécommande	Infrarouge, portée 8 m, piles AAA 1,5 V
Filtre à air	Lavable, avec indicateur de nettoyage (code FI)
Évacuation des condensats	Vidange manuelle ou évacuation continue par tuyau
Protection	Protection thermique, redémarrage automatique, fusible T 3,15A 250VAC
Fonction Silent	Réduction du niveau sonore (version non HP)
Minuterie (Timer)	Programmation marche/arrêt de 1 à 12 heures
Installation	Mobile (flexible) ou fixe (percement mural diam. 135 mm)
Entretien	Nettoyage filtre hebdomadaire, extérieur avec chiffon sec
Sécurité	Ne pas couvrir, distance minimale 20/30 cm, gaz inflammable R290
Pièces détachées et réparabilité	Filtre, télécommande, flexible, pièces d'origine Olimpia Splendid
Informations générales	Utilisation domestique, transport vertical, dégivrage automatique

FOIRE AUX QUESTIONS - Dolceclima Silent 12 P OLIMPIA SPLENDID

Comment nettoyer le filtre à air du Dolceclima Silent 12 P ?

Éteignez l'appareil et débranchez-le. Retirez le filtre (23) comme indiqué figure 20. Lavez-le à l'eau claire dans le sens inverse de l'accumulation de poussière. Pour les salissures tenaces, utilisez une solution d'eau et de détergent neutre. Secouez pour éliminer l'excès d'eau, puis laissez sécher complètement avant de remettre en place. Un indicateur FI s'allume sur le panneau quand le nettoyage est nécessaire.

Que signifie le code d'erreur '3' clignotant sur le panneau ?

Le code '3' clignotant associé à une diode rouge allumée indique une accumulation excessive d'eau dans le bac de condensats. Débranchez l'appareil, retirez le bouchon de vidange (24), videz l'eau, puis remettez le bouchon et rebranchez. En mode chauffage (version HP), ce code est normal si l'eau n'est pas évacuée en continu.

Comment utiliser la fonction minuterie (Timer) pour l'extinction ?

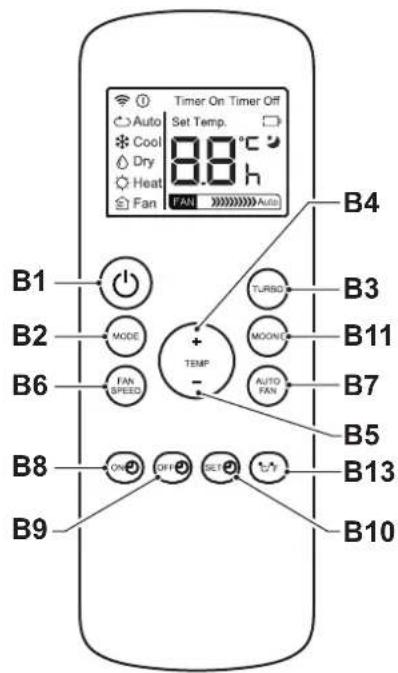

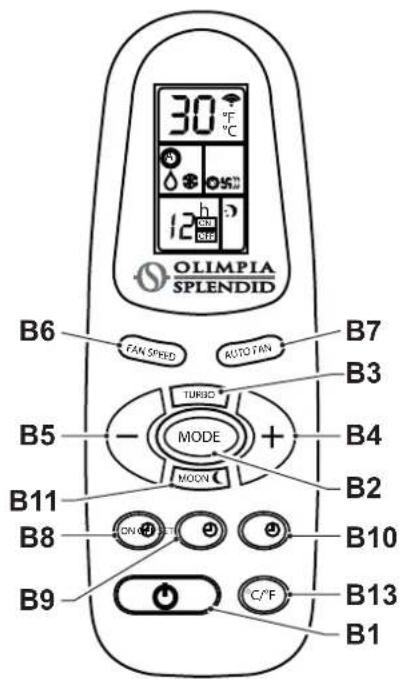

Depuis la télécommande, appuyez sur B9 pour régler un retard de 1 à 12 heures. Confirmez avec B10. Le compte à rebours s'affiche. Pour annuler, appuyez à nouveau sur B10. Depuis le panneau de commande, appuyez sur SW3, utilisez SW4/SW5 pour régler l'heure, confirmez avec SW3.

Peut-on utiliser le Dolceclima Silent 12 P en mode chauffage ?

Oui, si vous possédez la version HP (pompe à chaleur). Sélectionnez le mode chauffage en appuyant sur B2 (télécommande) ou SW6 (panneau) jusqu'à voir le symbole ♂. La température peut être réglée de 16°C à 27°C. En mode chauffage, l'eau de condensation doit être évacuée en continu via un tuyau ou vidangée régulièrement.

Comment activer le mode silencieux (Silent) ?

Le mode Silent est disponible uniquement sur les versions non HP. En mode Refroidissement (hors Turbo), appuyez sur SW1 sur le panneau de commande jusqu'à ce que le symbole du haut-parleur apparaisse. Cela réduit la vitesse du ventilateur interne et externe au minimum pour un fonctionnement plus silencieux.

Quelle est la distance de sécurité recommandée autour de l'appareil ?

Laissez au moins 30 cm d'espace libre sur les côtés, 20 cm à l'arrière et 30 cm au-dessus de l'appareil (voir figure 1 du manuel). Ne placez pas l'appareil près de rideaux, de prises électriques ou de sources de chaleur.

Le climatiseur ne s'allume pas, que vérifier ?

Vérifiez que la fiche est bien branchée et que l'interrupteur d'alimentation (28) est sur '1'. Assurez-vous que le timer n'est pas activé. Si rien ne fonctionne, attendez 3 minutes après un arrêt (protection du compresseur). Vérifiez le disjoncteur. Si le problème persiste, contactez le SAV.

Comment vidanger l'eau de condensation en mode déshumidification ?

En mode déshumidification, retirez le bouchon (24) et raccordez un tuyau d'évacuation (12) au raccord (figure 21). Dirigez l'autre extrémité vers un puisard ou un récipient. Assurez-vous que le tuyau n'est pas obstrué. Pour une évacuation continue, le bouchon doit rester ouvert.

Quel type de piles utilise la télécommande ?

La télécommande utilise deux piles alcalines sèches de type AAA (1,5 V). Pour les insérer, retirez le cache du compartiment (figure 16), respectez les polarités. Remplacez toujours les deux piles en même temps. Retirez les piles si l'appareil reste inutilisé plusieurs semaines.

Comment interpréter le code d'erreur 'F1' ?

Le code F1 signifie que le filtre à air est encrassé et nécessite un nettoyage. Nettoyez le filtre comme décrit à la section 4.1.b. Après nettoyage, rallumez l'appareil et appuyez sur SW7 pendant 5 secondes pour effacer l'alarme.

MODE D'EMPLOI Dolceclima Silent 12 P OLIMPIA SPLENDID

Cet appareil contient une quantité de gaz réfrigérant R290 égale à celle indiquée sur l'étiquette de données figurant sur l'appareil.

2-Installation 18

2.1- TRANSPORT DU CLIMATISEUR 18 2.2 - MISES EN GARDE 18 2.3- INSTALLATION MOBILE 19 2.4- INSTALLATIONFIXE 19 2.5 - RACCORDEMENT ELECTRIQUE 19 2.6 - DRAINAGE 20 2.6. a - Utilisation en tant que déshumidificateur 20

3 - Utilisation de l'appareil 20

3.1 - SYMBOLES ET TOUCHES DU PANNEAU DE COMMANDE (FIG. B) 21 3.2 - TOUCHES DE TELECOMMANDE (FIG. C) 22 3.3- MODE D'EMPLOI DE LA TELECOMMANDE 23

3.3. a - Mise en place des piles 23 3.3. b - Remplacement des piles 23 3.3. c - Position de la télécommande 24

3.4 - UTILISATION DE L'APPAREIL 24

3.4. a - Opérations préliminaires 24 3.4. b - Allumer / éteindre l'appareil 25

3.11. a - Fonctionnement silencieux (uniquement pour les versions non hp). 28

3.12 - FONCTIONNEMENT AVEC TEMPORISATEUR 28 3.12. a - Réglage du temporisateur d'allumage sur la télécommande 28 3.12. b - Réglage du temporisateur d'extinction sur la télécommande 28 3.12. c - Réglage du temporisateur d'allumage sur le panneau de commande 28 3.12. d - Réglage du temporisateur d'extinction sur le panneau de commande 29

FR-1

3.13 - NOUVEAU REGLAGE DE TOUTES LES FONCTIONS DE LA TELECOMMANDE 29 (SI PRESENTE) 29 3.14 - SELECTION DE L'UNITE DE MESURE DE LA TEMPERATURE 29 (SI PRÉSENTE) 29 3.15- CONTROLE DE LA DIRECTION DU FLUX D'AIR 29 3.16- TRANSPORT DU CLIMATISEUR 30 3.17 - REDEMARRAGE AUTOMATIQUE 30

4.1 - NETTOYAGE 31

4.1. a - Nettoyage de l'appareil et de la télécommande 31 4.1. b - Nettoyage du filtre d'aspiration 31 4.1. c - Conseils pour l'économie d'énergie 31

4.2 - ENTRETIEN 32

4.2. a - Évacuation des condensats 32 4.2. b - Codes d'erreur 33

6-DEPANNAGE 34

Le symbole apposé sur le produit ou son emballage indique que ce produit ne doit pas être jeté au titre des ordures ménagères normales, mais doit être remis à un centre de collecte pour le recyclage des appareils électriques et électroniques.

En contribuant à une élimination correcte de ce produit, vous protégez l'environnement et la santé d'autrui. L'environnement et la santé sont mis en danger par une élimination incorrecte du produit.

Pour toutes informations complémentaires concernant le recyclage de ce produit, adressez-vous à votre municipalité, votre service des ordures ou au magasin où vous avez acheté le produit.

Cette consigne n'est valable que pour les états membres de l'UE.

FR-2

Illustrations

Les illustrations sont regroupées dans les pages initiales de la notice

TABLE des matières générale

La table des matières générale de cette notice figure à la page « FR-1 »

0.1 - Informations générales

Tout d'abord, nous tenons à vous remercier pour avoir décidé d'accorder votre préférence à un appareil de notre production.

0.2 - Symbologie

Les pictogrammes reportés au chapitre suivant permettent de fournir rapidement et de manière univoque les informations nécessaires pour une utilisation correcte de la machine dans des conditions de sécurité.

Service

Indique des situations où il faut informer le SERVICE interne de la société : SERVICE APRES-VENTE CLIENTS.

Les paragraphes précédés par ce symbole contiennent des informations et des prescriptions très importantes, notamment pour ce qui concerne la sécurité.

Le non-respect peut comporter:

• danger pour la sécurité des opérateurs.
• perte de la garantie du contrat.
• dégagement de la responsabilité du fabricant.

Main levée

Indiquez les actions qu'il ne faut absolument pas accomplir.

DANGER

dique que l'appareil utilise un réfrigérant inflammable. Si le liquide réfrigérant fuit et qu'il est exposé à une source d'ignition externe, un incendie risque de survenir.

Tension électrique dangereuse

Signale au personnel concerné que l'opération décrite présente, si elle n'est pas effectuée conformément aux normes de sécurité, le risque de provoquer une décharge électrique.

DANGER général

Il signale au personnel concerné que l'opération décrite présente, si elle n'est pas effectuée conformément aux normes de sécurité, le risque de subir des lésions physiques.

DANGER De temperature elevée

Il indique au personnel concerné que l'opération décrite présente, si elle n'est pas effectuée conformément aux normes de sécurité, le risque de subir des brûlures par contact avec des composants à haute température.

NE PAS couvrir

Signalez au personnel concerné qu'il est interdit de couvrir l'appareil afin d'en éviter la surchauffe.

Attention

indique que ce document doit être lu attentivement avant d'installer et / ou d'utiliser l'appareil.

• Indique que le personnel préposé à la réparation doit : gérer l'appareil conformément à la notice d'installation.

Attention

Signale la possibilité d'avoir des informations supplémentaires sur les manuels joints.

• Il indique que des informations sont disponibles dans la notice d'utilisation ou dans la notice d'installation.

Attention

que le personnel préposé à la réparation doit : gérer l'appareil conformément à la notice d'installation.

0.3 - MISES en GARDE générales

LORSQUE VOUS UTILISEZ DES APPAREILS ÉLECTRIQUES, IL EST TOUJOURS NÉCESSAIRE DE SUIVRE SCRUPULEUSEMENT LES CONSIGNES DE SÉCURITÉ FONDAMENTALES AFIN DE RÉDUIRE LES RISQUES D'INCENDIE ET D'ÉLECTROCHOCS ET ACCIDENTS A PERSONNES, Y COMPRIS CE QUI SUIT :

Éviter tout dommage au compresseur, chaque démarrage est retardé de 3 minutes par rapport au dernier arrêt.

1. Document réservé aux termes de la loi avec interdiction de reproduction ou de transmission à tiers sans l'autorisation expresse de la société OLIMPIA SPLENDID.

Les machines peuvent subir des mises à jour et par conséquent présenter des éléments différents de ceux qui sont représentés, sans que cela constitue pour autant un préjudice pour les textes contenus dans ce manuel.

1. Lire attentivement leprésent manuel avant de procéder à toute opération (installation, entretien, utilisation) et suivre scrupuleusement ce qui est décrit dans chacun des chapîtres.
2. Conserver soigneusement le présent livre pour toute consultation ultérieure.
3. ÀpRES avoir retire l'emballage, s'assurer que l'appareil est en parfait état. Les éléments de l'emballage ne doivent pas être laissés à portée des enfants pour qui ils représentent des sources potentielles de danger.
4. LEFABRICANT DECLINE TOUTER RESPONSABILITE EN CASDEDOMMAGES AUX PERSONNES OU AUX BIENS DERIVANT DU NON-RESPECT DES NORMES CONTENUES DANS LE PRESENT LIVRET.
5. Le fabricant se reserve le droit d'apporter à tout moment des modifications à ces modèles, tout en conservant les caractéristiques essentielles décrites dans le present manuel.

1. L'entretien de ces climatiseurs peut être dangereux car un réfrigérant sous pression et des composants électriques sous tension se trouvent à l'intérieur de cet appareil.

En conséquence, toute opération de maintenance (à l'exception de l'entretien des filtres) ne doit être effectuée que par du personnel autorisé et qualifié.

1. Les installations effectuées en dehors des instructions fournies par le pré
2. L'entretien courant des filtres, le nettoyage général extérieur peuvent être effectué

FR-5

1. Durant le montage, et à chaque opération d'entretien, respecter les précautions mentionnées dans ce manuel et sur les étiquettes appliquées dans les appareils, et prendre toutes les précautions suggérées par le bon sens commun et par les Réglementations de Sécurité en vigueur dans le lieu d'installation.

1. En cas de remplacement de composants, utiliser exclusivement des pièces de rechange originales OLIMPIA SPLENDID.

1. Si l'unité n'est pas utilisée pendant longtemps ou que personne ne reste dans la pièce climatisée, il est conseillé de couper l'alimentation pour éviter tout accident.

1. N'utilisez pas de détergents liquides ou corrosifs pour nettoyer l'appareil. Ne vaporisez pas d'eau ou d'autres liquides sur l'unité car ils pourraient endommager les composants en plastique et même causer des chocs électriques.

1. Ne mouillez pas l'unité intérieure et la télécommande. Courts-circuits ou des incendies peuvent survenir.

1. En cas de défaillance (par exemple : bruit anormal, mauvaise odeur, fumée, élevation anomale de température, fuites électriques, etc.), couper immédiatement l'alimentation électrique.

Pour toute réparation, s'adresser exclusivement aux services après-vente agréés par le constructeur et exiger l'utilisation de pièces de rechange originales. Le non-respect de ce qui précède peut compromettre la sécurité de l'appareil.

1. Ne pas laisser le climatiseur en fonction pendant de longues périodes en présence d'une humidité élevée ou de portes ou fenêtres ouvertes. L'humidité pourrait se condenser et mouiller ou endommager les meubles.

1. Ne pas débrancher la fiche secteur pendant le fonctionnement. Risque d'incendie ou de chic electrique.
2. Ne pas appuyer d'objets lourds ou chauds sur l'appareil.
3. Avant de connecter l'électroménager électriquement, assurez-vous que les données de la plaque signalétique corresponde é de l'appareil (figure 2).
4. îner des dommages aux personnes, animaux et choses, au sujet desquels le constructeur décline toute responsabilité.
5. En cas d'incompatibilité entre la prise et la fiche de l'appareil, faire remplacer la prise par une autre de type approprié par un personnel ; si leur utilisation avait été indispensable, ils devraient être conformes aux normes de sécurité en vigueur et leur capacité (A) ne doit pas être inférieure à la capacité maximum de l'appareil.

FR-6

1. Ne pas utiliser l'appareil:
2. Cet apparéil n'est pas destiné à fonctionner au moyen d'un temporisateur externe ou avec un système de télécommande séparé.
3. Utiliser l'appareil toujours et uniquement en position verticale.
4. Ne jamais couvrir de quelque façon que ce soit les grilles respectivement d'entrée et de sortie d'air.
5. oc électrique, incendie ou dommage à l'appareil.
6. avec les mains mouillées ou humides;
7. pieds nus.
8. Ne pas tirer le cable de alimentation ou l'appareil lui-même pour débrancher la fiche de la prise de courant.
9. Ne pas utiliser ce produit à la lumière directe du soleil ou à proximité de sources de chaleur, telles que poêles ou radiateurs (Fig.3).
10. Ne pas utiliser ce dispositif à proximité d'appareils à gaz (Fig.3).
11. Toujours placer l'appareil sur une surface stable, plane et au niveau.
12. Laisser au moins 30 cm d'espace libre sur les côts et 20cm derrière l'appareil et laisser au moins 30 cm d'espace libre au-dessus de l'appareil (Fig.1).
13. Ne pas placer l'appareil près d'une prise électrique (Fig.4).
14. La prise de courant doit être facilement accessible de façon à pouvoir débrancher avec facilité la fiche en cas d'urgence.
15. Ne pas manipuler la fiche les mains mouillées.
16. Ne pas plier, tordre, tirer ou endommager excessivement le cordon d'alimentation.
17. Ne pas dérouler le câble sous des tapis, couvertures et carpettes. Placer le câble dans des zones sans passage de façon à éviter des trébuchements.
18. Débrancher le cordon d'alimentation quand l'unité n'est pas utilisée de façon prolongée et/ou quand personne n'est à la maison.
19. Ne pas utiliser l'appareil dans les chambres très humides (salle de bain, cuisine, etc.).
20. Ne pas utiliser l'appareil à l'extérieur ou sur des surfaces mouillées. Éviter le déversement de liquides sur l'appareil. Ne pas utiliser l'appareil à proximate d'éviers ou de robinets.
21. Ne pas immerger l'appareil dans de l'eau ou autres liquides.

FR-7

1. Nettoyer l'appareil à l'aide d'un chiffon humide; ne pas utiliser des produits ou des matériaux abrasifs. Pour nettoyer les filtres, voir le paragraphe approprié.
2. La cause la plus fréquence de surchauffe est le dépôt de poussière ou de peluches dans l'appareil. Éliminer régulièrement ces accumulations en débranchant l'appareil de la prise électrique et en aspirant les grilles.
3. Ne pas utiliser l'appareil dans des environnements avec des écarts de température considérables car la condensation pourrait se former à l'intérieur de l'appareil lui-même.
4. Installer le dispositif à au moins 2 mètres des autres apparéils électroniques (dévelopeur, radio, ordinateur, lecteur DVD, etc.) pour éviter les interférences (Fig.6).
5. Ne pas utiliser l'appareil aussitôt après la pulvé
6. Ne pas utiliser l'appareil sans les filtres correctement positionnés.
7. auser des dommages graves et entraîner l'annulation de la garantie du fabricant.
8. Ne pas utiliser l'appareil en cas de panne ou de dysfonctionnement, si le cable ou la fiche est endommagé ou si l'appareil est tombé ou endommagé de chaque façon que ce soit. Éteindre l'appareil, débrancher la fiche de la prise de courant et la faire vérifier par du personnel qualifié.
9. Ne pas démonter ni modifier abusivement l'appareil.
10. Réparer l'appareil tout seul est extrêmement dangereux.
11. Si vous décidez de ne plus utiliser un appareil de ce type, il est recommandé de le mettre hors d'usage en coupant le câble d'alimentation, après avoir débranché la fiche de la prise de courant. Il est en outre recommandé de rendre inoffensifs les éléments de l'appare ent se servir de l'appareil hors d'usage pour jouer.
12. Pour le processus de dégivrage et pour le nettoyage de l'appareil, n'utilisez pas d'outils autres que ceux recommandés par le fabricant.
13. L'appareil est équipé d'une protection thermique qui préserve la carte électronique en cas de surchauffe. Si cette protection se déclenché, débranchez la fiche de la prise murale et attendez que l'appareil ait complètement refroidi (au moins 20 à 30 minutes), puis la rebrancher à la prise murale avant de redémarrer l'appareil. Si l'appareil ne redémarre pas, débranchez la fiche de la prise murale et contactez un centre SAV.

Type et caractéristiques des fusibles : T ; 3,15A ; 250VAC

0.4 - Utilisation prévue

Le climatiseur ne doit être utilisé que pour produire de l'air chaud * ou de l'air froid ou pour déshumidifier l'air (a) dans le seul but de rendre la température ambiante agréable. - Cet article est conçu UNIQUEMENT pour une utilisation domestique semblable. - Un usage impropre de l'appareil avec d'éventuels dommages causés à personnes, biens ou animaux décharge OLIMPIA SPLENDID de toute responsabilité.

ZONES à RISQUE

• N'installez pas de climatiseurs dans des environnements contenant des gaz inflammables, des gaz explosifs, des environnements très humides (laveries, serres, etc.) ou dans des pièces où d'autres machines qui génèrent une forte source de chaleur, à proximité d'une source d'eau salée ou sulfureuse.

N'utilisez PAS de gaz, d'essence ou d'autres liquides inflammables proximé du climatiseur.

• Utilisez uniquement les composants fournis (voir paragraphe 1.1). L'utilisation de pièces non d'origine peut entraîner des fuites d'eau, des électrochocs, des incendies, des lésions corporelles ou des dommages matériels.

N'utilisez ce produit que conformément aux specifications indiquées dans cette notice. Toute utilisation autre que celle spécifiée risque d'entraîner de graves lésions.

LE FABRICANT N'ASSUME AUCUNE RESPONSABILITÉ EN CAS DE DOMMAGES À DES PERSONNES OU À DES BIENS DUES À LA NON-OBSERVATION DES CONSIGNES CONTENUES DANS CETTE NOTICE.

0.6 - Aventissements pour le gaz réfrigérant R290

1. L'APPAREIL CONTIENT DU GAZ R290 (CLASSIFICATION D'INFLAMMABILITE A3)
2. L'APPAREIL DOIT ETRE STOCKÉ DANS UNE PIECE BIEN VENTILÉE OU LA TAILLE DE LA PIECE CORRESPOND AUX MESURES INDIQUÉES POUR L'UTILISATION DE L'APPAREIL.
3. L'APPAREIL DOIT ETRE INSTALLÉ, UTILISÉ ET RANGÉ DANS UNE PIECE DONT LA SURFACE DU SOL EST SUPérieURE À LA VALEUR INDIQUEE DANS LE TABLEAU.

Quantité de gaz R290 en Kg(Voir étiquette données sur l'appareil)	Taille minimale de la pieces pour utilisation et stockage m2
0,180 9
0,190 10
0,200 10
0,210 11
0,220 11
0,230 12
0,240 12
0,250 12
0,260 13

1. CET APPAREIL CONTIENT UNE QUANTITE DE GAZ REFRIGERANT R290 ÉGALE À CELLE INDIQUÉE SUR L'ÉTIQUETTE DE DONNÉES FIGURANT SUR L'APPAREIL.
2. IL EST INDISPENSABLE DE RANGER L'APPAREIL DANS UNE PIECE SANS LA PRESENCE DE SOURCES D'INFLAMMATION EN FONCTIONNEMENT CONTINU (PAR EXAMPLE : FLAMMES NUES, APPAREILS À GAZ OU APPAREILS DE CHAUFFAGE ÉLECTRIQUES).
3. Ne pas percer ou brûler.
4. Ne pas oublier que les réfrigérants peuvent être inodores.
5. R290 est un gaz réfrigérant conforme aux directives environnementales européennes. Ne percer aucune partie du circuit du réfrigérant.
6. Ne pas utiliser de moyens pour accélérer le processus de dégivrage ou de nettoyage, autres que ceux préconisés par le fabricant.
7. Lors du dégivrage et du nettoyage de l'appareil, ne pas utiliser d'autres outils que ceux recommendés par le fabricant.
8. Si l'appareil est installé, utilisé ou rangé dans une zone non ventilée, le lieu de destination doit être conçu isinières ou à d'autres sources d'allumage.

FR-10

1. Se conformer aux normes nationales en matière de gaz.
2. Veiller à ce que les ouvertures de ventilation ne soient pas entravées.
3. L'appareil doit être stocké de manière à éviter les dommages mécaniques.
4. Toute personne qui travaille au-dessus ou à l'intérieur d'un circuit de réfrigération doit spécification d'évaluation reconnue par le secteur.

L'entretien ne doit être effectué qu'en suivant scrupuleusement les recommandations du fabricant de l'appareil. L'entretien et les réparations nécessitant l'assistance d'un autre personnel spécialisé doivent être effectués sous la supervision d'une personne qualifiée dans l'utilisation de réfrigerants inflammables.

1. TRANSPORT D'APPAREILS CONTENANT DES REFRIGERANTS INFLAMMABLES

Se référer aux règlements nationaux.

1. MARQUAGE DE L'APPAREIL PAR DES SYMBOLES

Se référer aux règlements nationaux.

1. ÉCOULEMENT CONTENANT DES RÉFRIGÉRANTS INFLAMMABLES

Se référer aux règlements nationaux.

1. STOCKAGE DE L'APPAREIL/DISPOSITIFS

Le stockage de l'appareil doit être conforme aux instructions du fabricant.

1. STOCKAGE DE L'APPAREIL (INVENDU)

L'emballage doit être construit de manière à ce que tout dommage mécanique de l'appareil à l'intérieur n'entraîne pas de perte de réfrigérant.

Le nombre maximal de pièces de l'appareil pouvant être stockées ensemble est indiqué par la réglementation locale.

Informations sur l'entretien

a) Contrôles de la zone

Avant de commencer à utiliser des systèmes contenant des réfrigérants inflammables, il est nécessaire de faire des contrôles de sécurité afin de minimiser le risque d'inflammation. Respectez les consignes suivantes pour réparer le système de réfrigérant avant de l'utiliser.

b) Exécution du travail

Les travaux doivent être effectués sous contrôle afin de minimiser le risque de présence de gaz ou de vapeurs inflammables lors de leur exécution.

c) Zone de travail générale

Tout le personnel préposé à la maintenance et les autres opérateurs présents dans la zone de travail doivent être informés de la nature en cours. Évitez de travailler dans des espaces exigus. Coupez l'alimentation dans l'espace qui entoure la zone de travail. Assurez-vous que la zone est en sécurité grâce au contrôle des matériaux inflammables.

d) Contrôle de la présence de liquide réfrigérant

Contrôlez la zone avec un détecteur de liquide réfrigérant spécifique avant et pendant l'exécution du travail afin de s'assurer que le technicien est bien conscient de la présence d'atmosphères potentiellement inflammables. Vérifiez que l'appareil de détection des fuites utilisé convient à une utilisation avec des liquides réfrigérants inflammables, c'est-à-dire qu'il ne provoque pas d'étincelles, qu'il est correctement fermé ou intrinsèquement sûr.

e) Présence d'extincteurs

Si des travaux à chaud sont nécessaires sur l'appareil de réfrigération ou sur toute partie de celui-ci, un équipement de lutte contre les incendies ajustat doit être disponible. Gardez toujours un extincteur sec ou à poudre de CO2 à proximité de la zone de recharge.

f) Absence de sources inflammables

Aucun opérateur qui exécute un travail de système de réfrigération impliquant l'exposition de toute tuyauterie contenant ou ayant une teneur en réfrigérant inflammable ne doit utiliser une source inflammable susceptible de causer un incendie ou une explosion.

Toutes les sources possibles d'inflammation, y compris la consommation de cigarettes, doivent être suffisamment éloignées du lieu d'installation, de réparation, de retrait et d'élimination, pendant lesquelles le réfrigérant inflammable pourrait être répandu dans l'espace environnant.

Avant que les travaux ne commencent, examinez la zone autour de l'appareil pour s'assurer qu'il n'y a aucune element inflammable ou risque d'inflammation. Utilisez des panneaux anti-fumée.

g) Zone ventilée

Assurez-vous que la zone d'installation est à l'extérieur ou correctement ventilée avant de mettre le système en marche ou d'effectuer des opérations à chaud. Veuillez à ce que le degré de ventilation soit présent pendant toute la durée des travaux.

La ventilation doit être en mesure de disperser en toute sécurité tout réfrigérant dégagé et, si possible, l'expulser vers l'extérieur dans l'atmosphère.

h) Contrôles de l'appareil de réfrigération

Lorsque les composants électriques sont remplacés, veillez à ce qu'ils soient appropriés et conformes aux specifications indiquées.

Les consignes du fabricant en matière d'entretien et de service doivent toujours être respectées. En cas de doute, veuillez consulter le SAV du fabricant.

Veuillez effectuer les contrôles suivants sur les installations qui utilisent des réfrigerants inflammables : vérifiez que la taille de la charge est conforme aux dimensions de la pièce où sont installées les pièces contenant du réfrigerant ; que le système et les orifices de ventilation fonctionnent correctement et qu'ils ne sont pas obstrués ; si vous utilisez un circuit de réfrigerant, vérifiez la présence de réfrigerant dans le circuit secondaire ; que le marquage appliqué sur la machine reste visible et lisible.

Les marquages et les panneaux d'indication illisibles doivent être remplacés; que les tubes et les composants de réfrigération sont installés à une position où ils ne risquent pas d'être exposés à une substance susceptible de corroder les composants contenant du réfrigerant, sauf si ces composants comportent un matériel inséquement résistant à la corrosion ou sont convenablement protégés par ce dernier.

i) Contrôles sur les appareils électriques

La réparation et l'entretien des composants électriques doivent inclure les contrôles de sécurité initiaux et les procédures d'inspection des composants. En cas de panne susceptible de nuire à la sécurité de l'appareil, évitez d'alimenter le circuit électriquement avant d'avoir résolu le problème. Utilisez une solution temporaire appropriée si le problème ne peut pas être résolu immédiatement mais que l'appareil doit continuer à fonctionner.

Veuillez indiquer une telle situation au propriétaire de l'équipement afin que toutes les parties en soient informées.

Les contrôles de sécurité initiaux comprennent le contrôle de la décharge des condensateurs. Ce contrôle doit être effectué en toute sécurité pour éviter les étincelles ; vérifie que les composants électriques et les faisceaux de tension ne sont pas exposés pendant le chargement, la restauration ou la purge du système ; vérifie la continuité de la mise à la terre.

23. Réparations des composants scellés

a) Lors de la réparation de composants scellés, toutes les alimentations électriques doivent être débranchées de l'appareil à traitser avant de retirer tout couvercle scellé, etc. S'il est absolument nécessaire de mettre le matériel sous tension pendant la réparation, veillez à installer un dispositif de détection de fuite qui soit en fonctionnement permanent au point le plus critique pour avertir l'opérateur d'une situation potentiellement dangereuse. b) Faites notamment attention aux points suivants pour vous assurer que le capot n'est pas modifié de manière à affecter le niveau de sécurité lors de l'utilisation de composants électriques.

Cela inclut les dommages aux câbles, le nombre excessif de connexions, les bornes non fabriquées conformément aux spécifications d'origine, dommages aux joints, la mauvaise installation des presse-câbles, etc.

Assurez-vous que l'appareil est correctement monté.

Assurez-vous que les joints d'étanchéité ou les matériaux de scellage ne sont pas détroyés de manière à ne plus pouvoir empêcher la pénétration d'atmosphères inflammables. Les pièces de rechange doivent être conformes aux spécifications du fabricant.

L'utilisation de matériel de scellant à la silicone pourrait nuir à l'efficacité de certains types de systèmes de détection de fuites. N'isolez pas les composants de sécurité intrinsèque avant de les utiliser.

24. Réparation de composants de sécurité intrinsèque

N'applique aucune charge inductive ni capacité permanente au circuit sans vous assurer qu'elle ne dépasse pas la tension et le courant maximaux autorisés pour l'appareil utilisé. Les composants de sécurité intrinsèque sont les seuls à pouvoir fonctionner sous tension en présence d'une atmosphère inflammable. Le système d'essai doit avoir le bon ampérage. Remplacez les composants uniquement par des pièces de rechange spécifiées par le fabricant. Des pièces autres que celles indiquées peuvent provoquer l'inflammation du réfrigérant dans l'atmosphère après une fuite.

25. Câblage

Vérifiez que le câblage n'est pas soumis à l'usure, à la corrosion, à une pression excessive, aux vibrations, aux arêtes vives ou à tout autre effet néfaste sur l'environnement. Pendant le contrôle, n'oubliez jamais les effets du vieillissement ou des vibrations constantes causés par des éléments tels que les compresseurs ou les ventilateurs.

26. Detection de refrigerants inflammables

N'utilisez en aucun cas des sources d'inflammation potentielles pour détecter les fuites de réfrigérant. N'utilisez pas de flamme oxhydrique (ni aucun autre système de détection qui utilise une flamme libre).

27. Methodes de detection de FUITES

Les méthodes de détection des fuites ci-après sont considérées comme acceptables pour les systèmes contenant des réfrigerants inflammables.

Utilisez des détecteurs de fuites électroniques pour les réfrigerants inflammables, même si la sensibilité risque de ne pas être adéquate ou qu’un recalibrage s’impose. (L’appareil de détection doit être calibré dans une zone sans réfrigérant.) Assurez-vous que le détecteur n’est pas une source potentielle d’inflammation et qu’il convient au réfrigérant utilisé. L’appareil de détection de fuite doit être réglé sur un pourcentage de réfrigerant LFL et calibré en fonction du réfrigérant utilisé en confirmant le pourcentage de gaz approprié (maximum 25%). Les détecteurs de fuites peuvent être utilisés avec la plupart des réfrigérants, en veillant ne pas utiliser des détergents contenant du chlore, une substance qui pourrait réagir avec le réfrigérant et corroder la tuyauterie en cuivre. Si une fuite est suspectée, toutes les flammes nues doivent être supprimées / éteintes. Si une fuite de réfrigérant nécessitant une soudure est détectée, récupérez tout le réfrigérant du système ou isolez-le (par des vannes d’arrêt) dans une partie du système à l’écart de la fuite. L’azote exempt d’oxygène (OFN) doit ensuite être libéré dans le système avant et pendant le processus de soudage.

Utilisez les procédures conventionnelles lorsque vous travaillez sur le circuit de réfrigérant pour des réparations ou pour toute autre raison. Malgré cela, il est important que la meilleure pratique soit respectée, car l'inflammabilité doit être prise en compte. Respectez la procédure ci-après :

• Éliminez le réfrigérant;
• Purgez le circuit avec du gaz inerte; Vidangez;
• Purgez à nouveau avec un gaz inerte; Ouvrez le circuit en coupant ou en soudant.

Veillez à rétablir la charge de réfrigérant dans les cylindres de récupération appropriés. Nettoyez le système avec de l'OFN pour sécuriser l'unité. Il est possible de voir répéter ce processus plusieurs fois. N'utilisez pas d'air comprimé ou d'oxygène pour cette opération.

Achevez le nettoyage en remplissant le vide dans le système avec l'OFN et en le remplissant jusqu'à ce que la pression de travail soit atteinte, puis en dispersant l'OFN dans l'atmosphère et en ramenant finalement le système à vide. Répétez le processus jusqu'à ce qu’il ne reste plus de réfrigérant dans le système. À la dernière charge d’OFN, veuillez amener le système à la pression atmosphérique pour pouvoir l’utiliser. Cette opération est absolument essentielle si des opérations de soudage doivent être effectuées au niveau de la tuyauterie.

Assurez-vous que la sortie de la pompe à vide ne se trouve à proximité d'aucune source d'inflammation et que la ventilation est disponible.

29. Procédures de chargement

En plus des procédures de chargement classiques, les conditions ci-après sont à remplir :

Veuillez à ce qu'aucune contamination de divers réfrigérants ne se produise pendant le chargement de l'appareil. Les tubes doivent être les plus courts possibles afin de minimiser la quantité de réfrigérant qu'ils contiennent.

Maintenez les cylindres en position verticale.

Assurez-vous que le système de réfrigeration est mis à la terre avant de le charger avec du réfrigérant.

Étiquetez le système une fois chargé (si l'étiquetage n'a pas encore été fait).

Veillez à ne pas surcharger le système de réfrigération. Testez la pression avec l'OFN avant de charger le système. Effectuez le test d'étanchéité du système à la fin de la charge mais avant la mise en service. Un autre test d'étanchéité doit être effectué avant de quitter le site d'installation.

30. Mise hors service

Pour exécuter cette procédure, le technicien préposé doit impérativement se familiariser au préalable avec l'appareil et tous ses composants.

Il y a lieu de récupérer tous les réfrigérants en toute sécurité.

Avant de procéder à cette opération, prélevez un échantillon d'huile et de liquide de refroidissement au cas où une analyse serait nécessaire avant de réutiliser le réfrigérant récupéré. Il est essentiel que l'alimentation électrique soit disponible avant de commencer cette procédure.

a) Familiarisez-vous avec l'appareil et son fonctionnement. b) Isolez le système électriquement. c) Avant d'exécuter cette procédure, assurez-vous que :

• Le matériel de manutention mécanique est disponible, si nécessaire pour déplacer les cylindres de réfrigérant;
• Tous les dispositifs de protection sont disponibles et utilisés correctement.
• Le processus de récapture est toujours contrôlé par une personne compétente;
• L'équipement de récapération et les cylindres sont conformes aux normes appropriées.

d) Videz le système de refroidissement, si possible. e) S'il est impossible d'avoir un état de vide, utilisez un collecteur afin que le réfrigérant puisse être éliminé des différentes parties du système. f) Assurez-vous que le cylindre se trouve sur les balances avant de passer à la récupération. g) Mettez en marche l'équipement de récupération et utilisez-le conformément aux instructions du fabricant. h) Ne surchargez pas les cylindres. (Pas plus de 80% du volume de charge liquide). i) Ne dépassez pas la pression maximale de service du cylindre même temporairement.

j) Lorsque les cylindres ont été remplis correctement et que le processus est terminé, assurez-vous que ces derniers et l'équipement sont immédiatement retirés du site d'installation et que toutes les vanneS d'isolement sont fermées. k) Le réfrigérant récupéré ne doit pas être chargé dans un autre système de réfrigération à moins d'avoir été nettoyé et vérifié.

31. Étiquetage

L'équipement doit porter une étiquette indiquant qu'il a été mis hors service et vide du réfrigérant. Datez et signez l'étiquette. Assurez-vous que l'appareil comporte des étiquettes indiquant qu'il contient du réfrigérant inflammable.

32. Récupération

Lors de l'extraction du réfrigérant d'un système, que ce soit pour l'entretien ou la mise hors service, il y a lieu d'éliminer tous les réfrigérants en toute sécurité.

Lors du transfert du réfrigérant dans les cylindres, assurez-vous que seuls les cylindres appropriés pour la récupération du réfrigérant sont utilisés.

Assurez-vous que le bon nombre de cylindres est disponible pour stocker la charge totale du système.

Tous les cylindres à utiliser sont conçus pour le réfrigérant récupéré et étiquetés de la même manière (c'est-à-dire des cylindres spéciaux pour la récupération du réfrigérant).

Ces cylindres doivent être équipés d'une vanne de surpression et des vannes d'arrêt correspondantes entièrement fonctionnelles.

Les cylindres de récupération vides sont placés sous vide et, si possible, refroidis avant la récupération. L'équipement de récupération doit être en parfait état de marche, avec un mode d'emploi à portée de main et adapté à la récupération des réfrigérants inflammables. De plus, un groupe de balances calibrées doit être disponible et parfaitement fonctionnelles.

Les tubes doivent être équipés de joints hermétiques avec déconnexion en parfait état.

Avant d'utiliser l'équipement de récupération, veillez à ce qu'il soit en bon état de marche, correctement entretenu et que tout composant électrique associé soit scellé afin d'empêcher toute inflammation en cas de dispersion du réfrigérant.

Consultez le fabricant en cas de doute.

Le réfrigérant récupéré doit être renvoyé à son fournisseur dans le cylindre de récupération approprié et compte négé de la note de transfert de déchets correspondant.

Ne mélangez pas les réfrigérants dans les unités de récapture et en particulier dans les cylindres.

Si les compresseurs ou les huiles de compresseurs doivent être éliminés, assurez-vous qu'ils ont été vidés à un niveau acceptable pour que le réfrigérant inflammable ne reste pas dans le lubrifiant.

Le processus de vidange doit être effectué avant de retourner le compresseur aux fournisseurs.

Utilisez uniquement des systèmes de chauffage électrique sur le corps du compresseur pour accélérer ce processus.

Éliminez l'huile d'un système en toute sécurité.

1.1 - LISTE des composants fournis (fig.5)

L'appareil est emballé unitairement dans un emballage en carton.

Le colis peut être transporté à la main par deux personnes préposées ou chargé sur un chariot de transport.

Conservez l'emballage individuellement, en évitant de ne pas les empiler.

1. Tube flexible de 1.5 m.
2. Convoyeur terminal pour fenêtre
3. Bride pour installation murale ou sur vitre (uniquement pour les versions où cela est prévu)
4. Bouchon fermétrè bride (uniquement pour les versions où cela est prévu)
5. Ventouse pour fenêtre
6. Notice d'utilisation et d'entretien
7. Telecommande

1.2 - Identification des parties principales (fig. a)

1. Panneau de commande
2. Grille de sortie d'air
3. Filtre de l'air avec grille
4. Bouchon d’évacuation du condensat (raccorder à une conduite d’évacuation pour le fonctionnement en pompe à chaleur, modèle HP uniquement)
5. Admission d'air 26. Sortie d'air
6. Poignée pour le déplacement
7. Interrupteur d'alimentation
8. Récepteur de télécommande IR

FR-17

2.1 - Transport du climatiseur

• Le transport et la manutention de l'appareil doivent être effectués en position verticale.

Dans le cas de transport en position horizontal, attendre au moins une heure avant de le mettre en marche.

• Avant de déplacer ou de transporter l'appareil, évacuez complètement l'eau de condensat en procédant comme décrit à la section 4.2. a

Recommandation

Placement du climatiseur sur sols délicats (ex. planchers en bois):

Videz complètement le condensat. - Faire très attention lors des déplacements du climatiseur, car les roulettes pourraient rayer le sol. Les roulettes, bien qu'elles soient réalisées dans un matériel rigide et qu'elles soient pivotantes, peuvent s'abîmer à l'utilisation ou s'encrasser.

Il est recommandé de vérifier que les roues sont propres et libres dans leur mouvement.

2.2 - MISES en GARDE

Le non-respect de ce qui suit peut entraîner des dommages à l'appareil.

a. Installez le climatiseur sur surfaces plates, stables et au sol. b. Reliez le climatiseur uniquement à des prises de courant équipées de mise à la terre. c. Assurez-vous que les rideaux ou les autres objets ne colmatent pas les filtres d'aspiration d'air (Fig. 7). d. Assurez-vous d'avoir une distance minimale de 20/30 cm entre le climatiseur et les appareils adjacents (Fig. 1). e. Mettez toujours l'appareil en marche en veillant à ce que l'aspiration et la sortie d'air ne soient pas entravées. f. Le climatiseur ne doit pas être utilisé dans des locaux servant de buanderie. g. Installez le climatiseur uniquement dans des locaux secs. h. Le climatiseu rne doit pas être mis en service en présence de matériaux, de vapeurs ou de liquides dangereux. i. Nettoyez les filtres à air au moins une fois par semaine.

2.3 - Installation MOBILE

Le climatiseur doit être installé dans un local approprié.

Il est recommandé de réduire le rayonnement solaire à travers les volets, les rideaux, et les stores vénitiens et de garder les portes et les fenêtres fermées.

a. Positionner le climatiseur devant une fenêtre ou bien une porte-fenêtre. b. Insérez le raccord tube flexible (1) sur le raccord de sortie d'air de l'appareil (26), comme illustré à la figure 8. c. Replier le convoyeur final (2) sur lui-même, puis l'insérer dans le tube flexible (1) (fig.9). d. Positionnez le raccord (2) pour que l'air puisse s'échapper à l'extérieur (Fig.10)

Ne tendez le flexible que si cela est nécessaire, de façon à ce que le convoyeur de l'air reste bloqué entre les battants de la fenêtre. (Fig.10)

2.4 - Installation FIXE

Le climatiseur peut aussi être installé sur des trépieds fixes pratiqués dans une vitre ou bien dans un mur. Le flux de l'air ne doit pas être entravé par des grilles de protection ni par autre chose. Les éventuelles protections doivent avoir une section totale de passage de l'air non inférieure à 140 cm².

a. Percer un trou de 135 mm de diamètre dans le verre ou le mur à une hauteur comprise entre 300 et 1 350 mm (Fig.11). b. Placer la bride (3) dans le trou du mur et marquer les points de forage. (Fig.12) c. Retirer la bride (3) et faire des trous de 6 mm. (Fig.13) d. Insérer des chevilles (10) dans les trous. (Fig.13) e. Placer la bride (3) dans le trou du mur et la fixer avec trois vis (11). (Fig.13) f. Insérer l'extrémité du tuyau flexible (1) sur le raccord de sortie d'air de l'appareil (26), comme illustré à la figure 8. g. Raccorder l'autre extrémité du tuyau flexible (1) sur la bride (3) (Fig.14). h. Retirer le tuyau flexible (1) de la bride (3) et fermer ce dernier avec le bouchon (4) lorsque l'appareil ne fonctionne pas (Fig.15).

2.5 - Raccordement electrique

L'appareil est livré avec un cordon d'alimentation avec prise.

Avant de connecter le climatiseur, assurez-vous que :

• Les valeurs de la tension et de la fréquence sont conformes aux spécifications relatives aux données de la machine.
• La ligne d'alimentation est équipée d'une prise de terre efficace et est correctement dimensionnée pour l'absorption maximale du climatiseur.
• Sur l'alimentation électrique de l'appareil doit être effectué pour un dispositif de déconnexion de pole approprié conformément aux règles d'installation nationales. L'équipement est alimenté exclusively par une prise compatible avec la fiche fournie.

Recommandation

Remplacement du câble d'alimentation ne doit être effectué par le service technique OLIMPIA SPLENDID ou par du personnel ayant des qualifications similaires.

2.6 - Drainage

Il est nécessaire de raccorder le tube d'évacuation des condensats en fonction du mode d'utilisation de l'appareil.

2.6. A - Utilisation en tant que déshumidificateur

Pour utiliser l'appareil correctement, procédez comme suit (fig. 21):

a. Retirez le bouchon (24). b. Raccordez le tube (12) au raccord.

Veillez à ce que la partie raccordée du tube d'évacuation (12) est positionnée sur un puis ou sur un recipient.

Assurez-vous que le tube (12) ne soit pas obstrué.

3 - Utilisation de l'appareil

Les modes de fonctionnement du climatiseur peuvent être sélectionnés soit via la télécommande, soit à partir du panneau de commande du climatiseur.

La réception de la fonction sélectionnée est confirmée par l'émission d'un « bip » de l'avertisseur.

3.1 - Symboles et touches du panneau de commande (fig. b)

• SW1: Activation / désactivation fonction SILENT (UNIQUEMENT POUR LES VERSIONS NON HP)
• SW2: Sélection vitesse de ventilation vitesse maximale => vitesse moyenne => vitesse minimale => BLUE AIR => vitesse maximale
• SW3: Activation / déactivation TIMER retard allumage / extinction de l'appareil
• SW4: Augmentation de la température souhaitée ou du temps de retard TIMER
• SW5: Réduction de la température souhaitée ou du temps de retard TIMER
• SW6: Sélection du mode de fonctionnement Chauffage (modèle HP uniquement) => Refroidissement TURBO => ECO => Ventilation => Déshumidification => Chauffage (modèle HP uniquement) =>...
• SW7: Allumage / extinction (veille) de l'appareil

D1: Température paramétrée ou temps de retard TIMER D2: Température paramétrée ou temps de retard TIMER D3: Température paramétrée ou temps de retard TIMER - S1: Mode de fonctionnement Chauffage (modèle HP uniquement) S2: Mode de fonctionnement Déshumidification S3: Mode de fonctionnement Refroidissement S4: Mode de fonctionnement Ventilation - S5: Vitesse ventilateur (maximale, moyenne, minimale) S6: Vitesse ventilateur Blue Air S7: Mode de fonctionnement Refroidissement TURBO S8: Appareil éteint (veille) S9: Fonction TIMER S10: Mode de fonctionnement ECO • S11: Fonction SILENT S12: Fonction NIGHT - S13: Unité de mesure Celsius S14: Unité de mesure Heure S15: Unité de mesure Fahrenheit

FR-21

3.2 - Touches de telecommande (fig. c)

B1: Allumage / extinction (veille) de l'appareil B2: Sélection du mode de fonctionnement Chauffage (modèle HP uniquement) =>

⇒ refroidissement ⇒ ECO ⇒ ventilation ⇒ deshumidification ⇒ chauffage (modèle HP uniquement) ⇒...

B3: Mode de fonctionnement Refroidissement TURBO B4: Augmentation de la température souhaitée ou du temps de retard TIMER B5: Réduction de la température souhaitée ou du temps de retard TIMER

B6: Sélection vitesse de ventilation

vitesse maximale ⇒ ⇒ vitesse moyenne ⟹ =>vitesse minimale ⟹ ⇒ vitesse maximale

B7: Sélection vitesse ventilateur BLUE AIR B8: Paramétrage TIMER temps de retard allumage de l'appareil B9: Paramétrage TIMER temps de retard extinction (veille) de l'appareil B10: Confirmation annulation temps TIMER B11: Activation / déactivation fonction SILENT B12: Reset B13: Sélection unité de mesure Celsius ou Fahrenheit

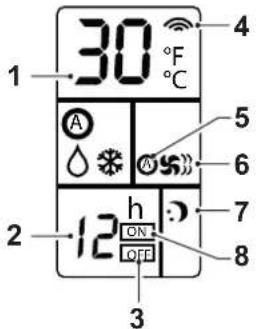

1: Réglage de la température 2: Réglage du retard -3: Extinction programme -4: Transmission de la télécommande - 5: Mode Ventilateur automatique - 6: Vitesse ventilateur / Mode ventilateur 7: Mode nocturne 8: Allumage programme

FR-22

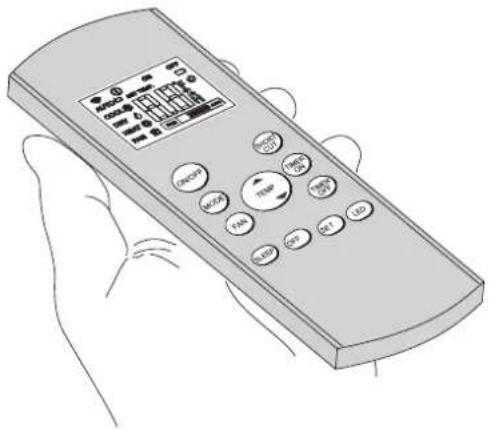

3.3 - Mode d'emploi de la telecommande

La télécommande qui accompagne le climatiseur est l'instrument qui vous permet d'utiliser l'appareil de la manière la plus confortable possible.

C'est un instrument à manipuler avec soin et en particulier :

• Evitez de le mouiller (il ne doit pas être nettoyé avec de l'eau ou laissé aux intempéries).
• Evitez qu'il ne tombe par terre ou les chocs violents.
• Evitez l'exposition directe aux rayons de soleil.

• La télécommande fonctionne avec la technologie de l'infrarouge. Lors de son utilisation, ne pas interposer d'obstacles entre la télécommande et le climatiseur.
• Si dans la même pièce, on utilise d'autres appareils dotés de télécommande (TV, chaîne stéréo, etc...), quelques interférences pourraient se vérifier.
• Les lampes électroniques et fluorescentes peuvent interférer dans les communications entre la télécommande et le climatiseur.
• Retirer les piles d'alimentation en cas de non utilisation prolongée de la télécommande.

3.3. A - Mise en place des piles

Pour insérer les piles correctement:

a. Retirez le cache du compartiment des piles (Figure 16). b. Insérez les piles dans le compartiment (Figure 16).

Respecter scrupuleusement les signes de polarité indiqués au fond du compartiment.

c. Fermez le cache correctement (Figure 17).

3.3. B - Remplacement des piles

Il est nécessaire de remplacer les piles. Sur l'écran s'affiche l'icone

Utilisez plusieurs nouvelles piles.

L'utilisation de piles usagées ou différentes peut entraîner une défaillance de la télécommande.

• La télécommande utilise deux piles alcalines sèches de 1,5 V (type AAA) (Fig. 16).

Une fois déchargées, toutes les piles doivent être remplacées en même temps et jetées aux points de récolte prévus à cet effet ou conformément aux normes locales en vigueur.

FR-23

• Si vous n'utilisez pas la télécommande pendant quelques semaines ou plus, retirez les piles. D'éventuelles fuites des piles risquent d'endommager la télécommande.

Ne rechargez pas ou ne démontez pas les piles. Ne jetez pas les piles dans le feu. Elles peuvent brûler ou exploser.

Si le liquide des piles tombe sur la peau ou les vêtements, lavez soigneusement avec de l'eau propre. N'utilisez pas la télécommande avec des piles, si elles présentent des fuites.

Les produits chimiques contenus dans les piles peuvent causer des brûlures ou d'autres risques pour la santé.

3.3. C - Position de la télécommande

• Tenez la télécommande dans une position à partir de laquelle le signal peut atteindre le récepteur (29) de l'appareil (distance maximale d'environ 8 mètres - avec les piles chargées) (Fig. 18).

La présence d'obstacles (meubles, rideaux, murs, etc.) entre la télécommande et l'appareil réduit le rayon d'action de la télécommande.

3.4 - Utilisation de l'appareil

Pour utiliser l'appareil, procéder comme suit

Pour éviter tout dommage au compresseur, chaque démarche est retardée de 3 minutes par rapport au dernier arrêt.

3.4. A - Opérations préliminaires

• Placez l'appareil sur un plan stable, non incliné, d'au moins 20/30 cm. du mur ou de tout autre objet, afin d'assurer une aération correcte de l'air (Fig.1). Placez-le sur une surface résistante à l'eau, car toute fuite d'eau pourrait endommager les meubles ou le sol.
• Ne placez pas l'appareil directement sur des tapis, des serviettes, des couvertures ou d'autres surfaces absorbantes.
• Introduisez la fiche dans la prise de courant, assurez-vous que l'interruption d'alimentation (fig. A ref. 28) est réglée sur "l". L'appareil émet un « bip » et sur l'écran s'affiche l'icône (1) et la température ambiante en °C.

Avant de connecter l'électroménager électriquement, assurez-vous que les données de la plaque signalétique correspondent à celles du réseau de distribution d'énergie électrique.

FR-24

3.4. B - Allumer / éteindre l'appareil

a. L'appareil peut être allumé ou éteint pendant de courtes périodes en appuyant sur B1 sur la télécommande ou bien sur SW7 sur le panneau de commande (en cas d'arrêt prolongé de l'appareil, celui-ci doit être désactivé en enlevant la fiche de la prise de courant). b. Le symbole S8 correspondant s'allume pour indiquer que l'appareil est éteint. c. Dans ces conditions, appuyer de nouveau sur B1 sur la télécommande (ou bien SW7 sur le panneau de commande) pour rétablir les fonctions précédemment sélectionnées.

Quand l'appareil est éteint, tous les temporisateurs sont remis à zéro.

a. Dans ce mode, l'appareil n'exerce aucune action, ni sur la température, ni sur l'humidité de l'air dans la pièce, mais il se contente de le garder en circulation. b. Ce mode peut être sélectionné en appuyant sur B2 ou SW6 jusqu'à ce que le symbole de ventilateur seulement (S) est activé aussi bien sur la télécommande que sur l'afficheur du tableau de contrôle. c. Dans cette modalité opérationnelle, le ventilateur interne est always accessible et il est possible de sélectionner la vitesse désirée du ventilateur (uniquement depuis la télécommande) à tout moment en appuyant sur la touche appropriée B6 ou SW6 (symbole 6 sur la télécommande).

Ce sont les vitesses possibles pour le ventilateur. Symboles affichés:

3.6 - Mode de refroidissement (COOL)

a. Dans ce mode, l'appareil déshumidifie et refroidit la pièce. Ce mode peut être sélectionné en appuyant sur B2 ou SW6 jusqu'à ce que le symbole S3 de refroidissement seulement (*) est activé aussi bien sur la télécommande que sur l'afficheur du tableau de contrôle. b. Le ventilateur interne est always allumé à la vitesse sélectionnée (en appuyant sur B6 ou SW2) ou bien en vitesse automatique BLUEAIR (en appuyant sur B7 sur la télécommande ou bien sur SW2 sur le panneau de commande, jusqu'à ce que le symbole S6 apparaisse sur le dispositif d'affichage du panneau de commande). c. La valeur de consigne de température (Tset) peut être réglée de 16°C à 30°C, (de 60 F à 86 F si présent) avec des variations de 1°C, au moyen de B4/B5 ou de SW4/SW5, et la valeur correspondante apparaît aussi bien sur la télécommande que sur l'afficheur de l'appareil (D1). d. Au bout de trois minutes (maximum) après l'activation de ce mode de fonctionnement, le compresseur démarre et l'appareil commence à diffuser du froid.

Pour le modèle SILENT uniquement:

En sélectionnant la vitesse minimum de ventilation, on diminue aussi la vitesse du ventilateur externe, avec, par conséquent, réduction sensible du niveau sonore d'ensemble de l'appareil.

En présence de températures ambiantes particulièrement basses, la vitesse du ventilateur externe est forcée toujours à la vitesse maximale.

FR-25

a. Ce mode peut être sélectionné en appuyant sur B2 ou SW6 jusqu'à ce que le symbole de déshumidification seulement () est activé aussi bien sur la télécommande que sur l'afficheur du tableau de contrôle. b. Ce mode ressemble au mode refroidissement, à l'exception de :

• la vitesse du ventilateur n'est pas programmable et elle est forcée à la vitesse minimale (B6/B7 et SW2 sont désactivés);
• la température ambience souhaitée ("température programmée") ne peut pas être sélectionnée (B4/B5 et SW4/SW5 sont désactivés). Le climatiseur fonctionnera de façon à maintenir presque inchangée la température ambience initiale.

3.8 - Fonctionnement ECO

a. Ce mode peut être sélectionné en appuyant sur B2 sur la télécommande jusqu'à ce que le symbole A apparaisse sur le dispositif d'affichage de la télécommande ou bien en appuyant sur SW6 jusqu'à ce que le symbole ECO apparaisse sur le dispositif d'affichage du panneau de commande. b. Dans ce mode, les fonctions REFROIDISSEMENT, CHAUFFAGE (uniquement pour HP) et VENTILATEUR sont sélectionnées automatiquement selon la température ambiantes, qui est contrôlée en continu de façon à obtenir une pièce climatisée de façon optimale.

Uniquement pour SILENT:

En sélectionnant la vitesse minimale de ventilation, on diminue aussi la vitesse du ventilateur externe avec, par conséquent, une réduction sensible du niveau sonore d'ensemble de l'appareil.

En présence de températures ambiantes particulièrement basses, la vitesse du ventilateur est toujours fixée à la vitesse maximale.

3.9 - Fonctionnement nocturne

a. Ce mode ne peut être sélectionné qu'au moyen de la télécommande (en appuyant sur B11) et il ne peut être utilisé qu'en association avec le mode refroidissement ou chauffage (ce dernier uniquement pour HP). b. Quand cette fonction est activée en mode refroidissement, le ventilateur interne est forcé à la vitesse minimale et la températureambiante paramétrée est automatiquement augmentée d'un degré après la première heure et d'un degré supplémentaire après la seconde heure de fonctionnement (à partir de l'activation de la fonction ou de la modification suivante de la température paramétrée). c. Si, par contre, la fonction est activée en mode chauffage (uniquement pour HP), le ventilateur interne est forcé à la vitesse minimale et la températureambiante paramétrée est automatiquement diminuée d'un degré après la première heure et d'un degré supplémentaire après la seconde heure de fonctionnement (à partir de l'activation de la fonction de la modification suivante de la température paramétrée). d. Pour désactiver la fonction, il faut appuyer de nouveau sur la touche B11.

En présence de températures ambiantes particulièrement basses, la vitesse du ventilateur externe est forcée toujours à la vitesse maximale.

FR-26

OLIMPIA SPLENDID

3.10 - Fonctionnement en chauffage (uniquement version HP)

a. Dans ce mode, l'appareil réchauffe la pièce. L'installation du climatiseur doit être effectuée selon les mêmes modalités que celles à adopter quand l'appareil fonctionne en mode refroidissement, en ajoutant par ailleurs un tube d'évacuation de l'eau à l'arrêt du climatiseur, après avoir enlevé le bouchon (24) présent (voir figure 21-22-23). b. S'il n'est pas possible d'évacuer en continu l'eau produite par l'appareil de climatisation, on peut laisser en place le bouchon arrêté mais, dans ce cas, au bout d'un certain nombre d'heures de fonctionnement (variable en fonction de la température paramétrée, du degré d'humidité présente dans la pièce, des dimensions de celle-ci, etc.), le bac de réception se remplit et doit être vidé. c. Cette condition est signalée sur l'afficheur du panneau de commande du climatiseur par le chiffre "3" clignotant. d. Pour remettre le climatiseur en fonction, il faut:

• Débrancher la fiche de la prise électrique. Vider le réservoir d'eau en enlevant le bouchon arrière (24)
• Remettre le bouchon arrière
• Introduire la fiche du climatiseur dans la prise électrique
• Appuyer sur la touche de veille (SW7 ou bien B1) pour faire redémarrer le climatiseur

e. Le mode chauffage peut être sélectionné en appuyant sur la touche B2 de la télécommande ou sur SW6 du panneau de commande, jusqu'à ce que le symbole de chauffage seul (♂) apparaisse sur la télécommande et sur le dispositif d'affichage du panneau de commande. f. Le ventilateur interne s'allume always à la vitesse minimale et, au bout de quelques secondes, il se porte à la vitesse sélectionnée (en appuyant sur B6 ou sur SW2) ou bien en vitesse automatique BLUE AIR. g. La valeur de la température paramétrée peut être réglée de 16°C à 27°C (de 61 F à 81 F le cas échéant), avec des variations de 1°C en appuyant sur les touches B4/B5 ou bien SW4/SW5.

La valeur de température correspondante apparait tant sur la télécommande que sur l'afficheur du panneau de commande (D1, D2, D3).

h. Au moment de l'activation de ce mode de fonctionnement, si la température ambiantes est inférieure à la température paramétrée, le climatiseur s'allume et, au bout de quelques minutes, recommence à produire de la chaleur. i. Une fois la température paramétrée atteinte, le climatiseur s'arrête complètement, avant de reprendre dès que la température ambiante sera descendue de quelques degrés par rapport à la température sélectionnée.

Ces deux comportements sont absolument normaux et ne doivent jamais être interprétés comme des dysfonctionnements du climatiseur.

• Si la température ambiantes est particulièrement basse, l'appareil est périodiquement désactivé pendant quelques minutes.
• En présence de conditions ambantes spéciales, le ventilateur externe pourrait être cycliquement désactivé.

3.11 - Fonctionnement TURBO

a. Ce mode peut être sélectionné en appuyant sur B2 sur la télécommande ou bien en appuyant sur SW6 sur le panneau de commande jusqu'à ce que le symbole TURBO apparaisse sur le dispositif d'affichage du panneau de commande. b. Il paramètre l'unité directement en mode refroidissement avec température = 16^ et vitesse maximale du ventilateur, de façon à atteindre la température paramétrée le plus rapidement possible.

FR-27

3.11. A - fonctionnement silente (uniquement pour les versions non hp)

a. Ce mode ne peut être sélectionné qu'en mode Refroidissement (si TURBO n'est pas activé), en appuyant sur SW1 sur le panneau de commande jusqu'à ce que le symbole HAUT-PARLEUR apparaisse sur le dispositif d'affichage du panneau de commande. b. Il paramètre directement la vitesse du ventilateur interne et la vitesse du ventilateur externe (sauf sur la version HP) sur la vitesse minimale.

3.12 - Fonctionnement avec temporisateur

Ce mode permet de programmer l'allumage ou l'extinction de l'appareil. Le temps de retard peut être réglé, activé et annulé aussi bien sur la télécommande que sur le panneau de commande.

3.12. A - Réglement du temporisateur d'allumage sur la télécommande

a. Après avoir allumé l'unité, sélectionner le mode de fonctionnement, la température souhaitée et la vitesse de ventilation avec lesquelles l'unité s'active lors de l'allumage programmé. Puis placer la machine en mode Stand-By (pause). b En appuyant sur B8, régler le retard souhaité (de 1 à 12 heures), au bout duquel l'appareil s'allume (à compter de la confirmation du temporisateur). c. Si l'on n'appuie sur aucune touche dans les 5 secondes, la fonction de paramétrage du temporisateur se désactive automatiquement. Confirmer la valeur souhaitée en appuyant sur B1. L'afficheur de la télécommande affiche le compte à rebours pour l'allumage. d. Une fois le temps réglé écoulé, l'appareil démarre avec les derniers réglages sélectionnés. e. Pour annuler l'allumage retardé, appuyer de nouveau sur le bouton B10.

3.12. B - Réglement du temporisateur d'extinction sur la télécommande

a. L'appareil étant dans n'importe quel mode de fonctionnement, appuyer sur B9 pour régler le retard souhaité (de 1 à 12 heures) au bout duquel l'appareil s'éteindra (à compter de la confirmation du temporisateur). Toutes les interventions suivantes sur la touche B9 augmenteront le retard de une heure. b. Si l'on n'appuie sur aucune touche dans les 5 secondes, la fonction de paramétrage du temporisateur se désactive automatiquement.

Confirmer le retard souhaité en appuyant sur B10. L'afficheur de la télécommande affiche le compte à rebours pour l'extinction. Une fois le temps réglé écoué, l'appareil s'éteindra.

c. Pour annuler l'allumage retardé, appuyez de nouveau sur le bouton B10.

3.12. C - Réglement du temporisateur d'allumage sur le panneau de commande

a. Après avoir allumé l'unité, sélectionner le mode de fonctionnement, la température souhaitée et la vitesse de ventilation avec lesquelles l'unité s'active lors de l'allumage programmé. Puis placer la machine en mode Stand-By (pause). b. Appuyer sur le SW3 pour activer le temporisateur.

c. Appuyer sur SW4 ou SW5 pour augmenter/reduire la valeur de retard sur l'afficheur du panneau de commande (de 1 à 12 heures) au bout duquel l'appareil demarrera (à compter de la confirmation du temporisateur). d. Si I'on n'appuie sur aucune touche dans les 5 secondes, la fonction de paramétrage du temporisateur se désactive automatiquement. Confirmer la valeur souhaitée en appuyant sur SW6. L'afficheur du panneau de commande affiche le compte à rebours pour l'allumage. e. Une fois le temps réglé écoulé, l'appareil démarre avec les derniers réglages sélectionnés précédemment. f. Pour annuler l'allumage programmé, appuyer de nouveau sur SW3.

3.12. D - Réglement du temporisateur d'extinction sur le panneau de commande

a. L'appareil étant dans n'importe quel mode de fonctionnement, appuyer sur SW3 pour régler le retard souhaité. b. Appuyer sur SW4 ou SW5 pour augmenter/reduire la valeur de retard sur l'afficheur du panneau de commande (de 1 à 12 heures) au bout duquel l'appareil s'éteindra (à compter de la confirmation du temporisateur). c. Si l'on n'appuie sur aucune touche dans les 5 secondes, la fonction de paramétrage du temporisateur se désactive automatiquement. Confirmer la valeur souhaitée en appuyant sur SW3. d. Pour annuler l'extinction programmée, appuyer de nouveau sur le bouton SW3.

3.13 - Nouveau reglage de TOUTES les fonctions de la telecommande (si présente)

Appuyer sur le bouton B12 pour remettre à zéro tous les réglages de la télécommande.

De cette façon, tous les réglages sont annulés et la télécommande revient aux valeurs par défaut.

De plus, la pression du bouton B12 commande l'affichage sur l'afficheur de toutes les indications possibles, permettant ainsi le contrôle du bon fonctionnement de l'afficheur lui-même.

3.14 - Selection de l'unite de MESURE de la temperature (si présente)

En appuyant sur le bouton B13 de la télécommande, il est possible de modifier l'unité de mesure indiquée sur l'afficheur de FAHRENHEIT (symbole °F allumé sur l'afficheur de la télécommande) à CELSIUS (symbole °C allumé sur l'afficheur de la télécommande) ou inversement.

3.15 - Controle de la direction du FLUX d'air

Le flux d'air peut être contrôlé en direction horizontale en agissant sur les ailettes de déviation de l'air (22A). (Fig. 24)

FR-29

3.16 - Transport du climatiseur

• Il doit se faire en position verticale.

Dans le cas de transport en position horizontale, attendre au moins une heure avant de le mettre en marche.

• Avant d'effectuer le transport, vidanger complètement la condensation en enlevant le bouchon (24).

Recommandation

placement du climatiseur sur sols délicats (ex. planchers en bois):

• évacuer complètement l'eau de condensation en retirant le bouchon prévu à cet effet (référence 24 fig. 21);
• faire très attention lors des déplacements du climatiseur, car les roules pourraient rayer le sol. Les roulettes, bien qu'elles soient réalisées dans un matériel rigide et qu'elles soient pivotantes, peuvent s'abimer à l'utilisation ou s'encrasser. Il convient par conséquent de s'assurer que les roulettes restent propres et libres dans leur mouvement.

3.17 -redemarrage automatique

En cas d'interruption de l'alimentation électrique, l'appareil mémorise le dernier mode de fonctionnement et redémarre, une fois l'alimentation électrique rétablie, avec les réglages précédents.

4 - Maintenance et nettoyage

Avant de procéder à des opérations d'entretien et de nettoyage, veillez à toujours débrancher le câble d'alimentation de la prise système.

Ne touchez pas les parties métalliques de l'appareil lorsque vous retirez le contrôle.

Risque de se blesser avec des bords métalliques tranchants.

N'utilisez pas d'eau pour nettoyer les parties internes du climatiseur. L'eau peut abimer l'isolation et risque de causer des électrochocs.

FR-30

4.1. A - Nettoyage de l'appareil et de la télécommande

a. Utiliser un chiffon sec pour nettoyer l'appareil et la télécommande. b. Il est possible d'utiliser un chiffon humidifié à l'eau froide pour nettoyer l'appareil s'il est très sale.

N'utilisez pas de chiffon traité chimiquement ou antistatique pour nettoyer l'appareil.

N'utilisez pas d'essence, de solvant, de pâte à polir ou de solvants similaires. Ces produits peuvent entraîner la rupture ou la déformation de la surface en plastique.

4.1. B - Nettoyage du filtre d'aspiration

Pour garantir une filtration efficace de l'air intérieur ainsi qu'un bon fonctionnement de votre climatiseur, il est indispensable de nettoyer périodiquement les filtres d'air (23) (Fig. 19).

La nécessité de procéder à cette opération d'entretien importante est signalée au bout d'un temps donné de fonctionnement, par l'allumage du code d'alarme FI sur l'afficheur du panneau de commande.

a. Eteindre le climatiseur puis ôter les filtres du climatiseur (23) de la façon indiquée par la figure 20. b. Laver le filtre (23) avec un jet d'eau dirigé dans le sens contraire à celui d'accumulation de la poussière. c. En cas de salissures particulièrement difficiles à éliminer (telle que la graisse ou toute autre incrustation), il est nécessaire de plonger préalablement le filtre dans une solution d'eau et de produit détergent neutre. d. Avant de remettre le filtre, le secouer pour éliminer l'eau accumulée durant le nettoyage.

Si le filtre (23) est endommagé, remplacez-le.

e. Assurez-vous que le filtre (23) est complètement sec. f. Repositionnez le filtre (23) correctement dans son logement. g. Le cas échéant, aspirez les peluches du grill (fig. 20).

4.1. C - conseils pour l'economie d'energie

Voici quelques conseils simples pour réduire la consommation :

• Gardez toujours et constamment les filtres propres (voir chapitre entretien et nettoyage).
• Gardez les portes et les fenêtres des pièces à climatiser fermées.
• Évitez que les rayons du soleil pénètrent librement dans l'environnement (nous vous recommandons d'utiliser des rideaux ou des stores ou de fermer les volets).
• N'obstruez jamais la voie du flux d'air (en entrée et en sortie) de l'appareil ; ceci, en plus d'obtenir un rendement non optimal du système, affecte également son bon fonctionnement et la possibilité de défaillances irréparables de ce dernier.

4.2 - Entretien

Si vous prévoyez de ne pas utiliser l'équipement pendant longtemps, procédez comme suit :

a. Utilisez le mode ventilateur uniquement pendant quelques heures (environ 8 à 10 heures) pour sécher à l'intérieur de l'appareil. b. Arrêtez le climatiseur et débranchez l'alimentation électrique. c. Nettoyez le filtre de l'air. d. Videz complètement l'eau de condensation. e. Retirez les piles de la télécommande.

Contrôles avant de remettre le climatiseur en service :

a. Avec une longue période d'inactivité du climatiseur, nettoyez les filtres. b. Vérifiez que la sortie ou l'entrée d'air n'est pas bloquée (en particulier après une longue période d'inactivité du climatiseur).

4.2. A - Évacuation des condensats

Lorsque l'eau de condensation dans le bac inférieur atteint le niveau prédéterminé, l'appareil émet des bips sonores.

Dans ce cas :

a. Débranchez la fiche de la prise. b. Déplacez soigneusement l'appareil dans un endroit approprié pour l'évacuation de l'eau. c. Retirez le bouchon de vidange (24) (Fig. 21). d. Le cas échéant, raccordez le tube (12) au raccord.

Assurez-vous que le bouchon de vidange (24) est correctement vissé afin d'éviter les fuites d'eau.

d. Permettez à toute l'eau de s'échapper. e. Replacez le bouchon de vidange (24) (Fig. 22). f. Insérez la fiche dans la prise murale.

Si l'erreur se répète, contactez un SAV.

4.2. B - Codes d'erreur

Pendant le fonctionnement de l'appareil, des défauts risquent de survenir et d'arrêter le fonctionnement. Dans ces cas, les codes d'erreur s'affichent sur le panneau de commande.

• 3 (clignotant + diode rouge est allumée) Accumulation excessive d'eau à l'intérieur du climatiseur F1 Nettoyage filtre
• 2 (clignotant)
• 8 (clignotant)

Dans ces cas :

a. Débranchez électriquement l'appareil b. Attendez quelques minutes c. Branchez la fiche dans la prise d. Redémarrez l'appareil.

Si le problème persiste et que le code d'erreur ne s'est pas affiché, débranchez l'appareil du secteur et contactez un SAV.

5 - Données techniques

Pour les données techniques, veuillez consulter la plaque signalétique appliquée au produit (Fig. 2).

Dimensions (L x H x P) 460 x 767 x 395 mm
Poids (sans emballage) 29 Kg
Températures de service maximum en refroidissement (Temporatures de service maximum en chauffage)	DB 35°C - WB 24°C * / DB 43°C - WB 32°C **
	DB 27°C - WB 19°C * / DB 27°C - WB 19°C **
Températures de service minimum en refroidissement (Temporatures de service minimum en chauffage)	16°C * / 16°C **
	DB 7°C * / DB 7°C **
* Temp. ambiente interne ** Temp. ambiente externe

DYSFONCTIONNEMENT • Le climatiseur ne fonctionne pas.	CAUSE • Il n'y a pas de courant. • La fiche n'est pas introduite dans la prise. • L'interrupteur d'alimentation est place sur "0" • Le timer est enclenché	QUE DOIT-ON FAIRE? • Attendre. • Mettre la fiche dans la prise. • Amener l'interrupteur d'alimentation sur "1" • Débrancher le timer
• Le climatiseur fonctionne uniquement pendant peu de temps.	• La température programmée est trop proche de la température ambiente. • Il y a des obstacles sur l'aspiration de l'air externe.	• Abaisser la température programmée. • Oter les obstacles. • Appeler le S.A.V.
• Le climatiseur fonctionne mais ne rafraîchit pas la pièce.	• Fenêtre ouverte. • Une source de chaleur fonctionne dans la pièce (brûleur, lampe, etc.) ou bien il y a beaucoup de personnes. • La température programmée est trop élevé. • Le climatiseur a une puissance non appropriée aux conditions et aux dimensions du local.	• Fermer la fenêtre. • Eliminer la source de chaleur. • Abaisser la température programmée.
• De l'eau sort du climatiseur lors de son déplacement.	• Le climatiseur est incliné ou couché.	• Avant de déplacer le climatiseur, vider l'eau qu'il contient en elevant le bou-chon (24).
• Sur l'afficheur du panneau de commande apparait le signal d'alarme "Fi"	• Le filtre est encrassé	• Nettoyer le filtre. • Rallumer l'appareil et appuyer pen-dant 5 secondes sur la touche SW7 du panneau de commande pour faire disparaitre le signal d'alme.
• Le climatiseur s'éteint, les commandes, tant de la télécommande que du panneau de commande, ne répondent pas, et, on voit apparaitre, sur l'afficheur du panneau de commande, le signal d'alarme "2" clignotant.	• Capteur température ambiente	• Appeler le Centre d'assistance
• Le climatiseur s'éteint, les commandes, tant de la télécommande que du panneau de commande, ne répondent pas, et, on voit apparaitre, sur l'afficheur du panneau de commande, le signal d'alarme "8" clignotant.	• Moteur ventilateur evaporateur	• Appeler le Centre d'assistance
• Le climatiseur est éteint, sur l'afficheur du panneau de contrôle de l'apparil clignote le numéro "3" et la diode rouge est allumée.	• Accumulation excessive d'eau à l'intérieur du climatiseur	• Evacuer l'eau présente en enlevant le bouchon (24). Si cette alarme est trop fréquence, appeler le centre d'assistance. HP: cette alarme est normale en cas de fonctionnement en chauffage avec installation sans tube d'évacuation de l'eau.
• En mode refroidissement, nocturne ou automatique, la vitesse minimale n'est pas sélectionnable.	• La température ambiente est trop BASSE	• Le comportement du climatiseur est normal.
• En mode chauffage (uniquement HP), le climatiseur arrête cycliquement pendant quelques minutes le compresseur ou le ventilateur externe.	• La température ambiente est trop BASSE ou trop BASSE	• Le comportement de l'applieil est normal.

N'essayez pas de réparer vous-même l'équipement.

Si le problème persiste, contactez votre revendeur local ou le centre d'assistance le plus proche. Donnez des informations détaillées sur la défaillance et sur le modèle de l'équipement.

FR-34
