Caractéristiques	Détails
Type de produit	Tablette
Écran	12 pouces, écran tactile, résolution 1024 x 768 pixels
Processeur	Intel Pentium M à 1,5 GHz
Mémoire RAM	1 Go DDR SDRAM
Stockage	Disque dur de 60 Go
Système d'exploitation	Windows XP Tablet PC Edition
Connectivité	Wi-Fi 802.11b/g, Bluetooth
Ports	2 x USB 2.0, port VGA, port Ethernet, lecteur de carte SD
Dimensions	29,5 x 23,2 x 2,6 cm
Poids	1,5 kg
Autonomie de la batterie	Environ 4 heures
Utilisation	Idéale pour les professionnels en déplacement, prise de notes, et utilisation de logiciels de bureautique
Maintenance	Nettoyage régulier de l'écran, mise à jour des pilotes et du système d'exploitation
Sécurité	Utilisation de mots de passe, mise à jour régulière des logiciels de sécurité
Informations générales	Vérifier la compatibilité des logiciels avant l'achat, consulter les avis utilisateurs

FOIRE AUX QUESTIONS - Compaq TC1100 HP

Comment puis-je allumer ma tablette HP Compaq TC1100 ?

Pour allumer la tablette, appuyez sur le bouton d'alimentation situé sur le côté de l'appareil jusqu'à ce que le logo HP apparaisse à l'écran.

Que faire si ma tablette ne s'allume pas ?

Vérifiez que la batterie est chargée. Branchez la tablette sur une source d'alimentation et attendez quelques minutes avant d'essayer de l'allumer à nouveau.

Comment réinitialiser ma tablette HP Compaq TC1100 ?

Pour réinitialiser la tablette, maintenez enfoncé le bouton d'alimentation pendant environ 10 secondes jusqu'à ce qu'elle s'éteigne, puis rallumez-la.

Comment augmenter la luminosité de l'écran ?

Accédez aux paramètres d'affichage en touchant l'icône des paramètres sur l'écran d'accueil, puis ajustez le niveau de luminosité dans les options d'affichage.

Que faire si l'écran tactile ne répond pas ?

Essayez de redémarrer la tablette. Si le problème persiste, vérifiez s'il y a des mises à jour logicielles disponibles et installez-les.

Comment connecter ma tablette à un réseau Wi-Fi ?

Accédez aux paramètres de réseau, activez le Wi-Fi, puis sélectionnez votre réseau dans la liste et entrez le mot de passe si nécessaire.

Puis-je utiliser un stylet avec ma tablette HP Compaq TC1100 ?

Oui, la tablette HP Compaq TC1100 est compatible avec les stylets. Assurez-vous d'utiliser un stylet compatible pour une meilleure précision.

Comment sauvegarder mes données sur la tablette ?

Utilisez un service de stockage en nuage ou connectez la tablette à un ordinateur via un câble USB pour transférer vos fichiers.

Que faire si la batterie se décharge trop rapidement ?

Assurez-vous que les applications en arrière-plan ne consomment pas trop de ressources. Réduisez la luminosité et désactivez le Wi-Fi ou le Bluetooth si vous ne les utilisez pas.

Comment mettre à jour le système d'exploitation de ma tablette ?

Vérifiez les mises à jour dans les paramètres de la tablette sous 'Mise à jour et sécurité'. Si une mise à jour est disponible, suivez les instructions pour l'installer.

MODE D'EMPLOI Compaq TC1100 HP

Manuel de referencia du matériel

PC Tablette HP

Référence du document : 331734-051

Octobre 2003

Ce manuel explique comment identifier, utiliser, modifier et dépanner les éléments matériels du PC Tablette et du clavier du PC Tablette. Il présente également les caractéristiques d'alimentation, de gestion du réseau et d'environnement, qui peuvent vous être utiles lors de vos déplacements avec le PC Tablette.

Microsoft et Windows sont des marques de Microsoft Corporation aux États-Unis et/ou dans d'autres pays. Le logo SD est une marque.

Les informations de ce document peuvent être modifiées sans préavis. Les garanties relatives aux produits et services HP sont décrites dans la déclaration de garantie limitée qui accompagne ces produits et services. Aucune information du document ne peut être interprétable comme constituent une garantie supplémentaire. HP décline toute responsabilité en cas d'erreurs ou d'omissions de nature technique ou réductionnelle qui pourrait subsister dans ce document.

Manuel de referencia du matériel

PC Tablette HP

Première édition, (octobre 2003)

Référence du produit : TC1100/TR1105

Référence du document : 331734-051

Table des matieres

1 Éléments externes

Éléments du stylet 1-1
Éléments du PC Tablette 1-2

Panneau avant : voyants et Bluetooth 1-2
Panneau avant : boutons commandés par le stylet. 1-3

Côté droit: interrupteur d'alimentation et voyant Marche/Veille 1-4

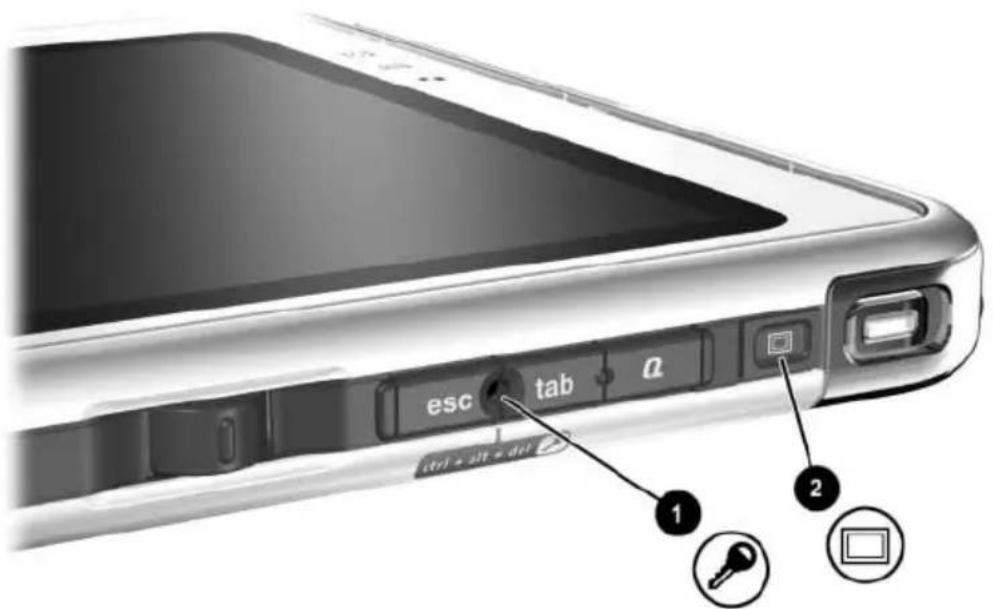

Côté droit : boutons Sécurité Windows et Permutation de l'affichage 1-5

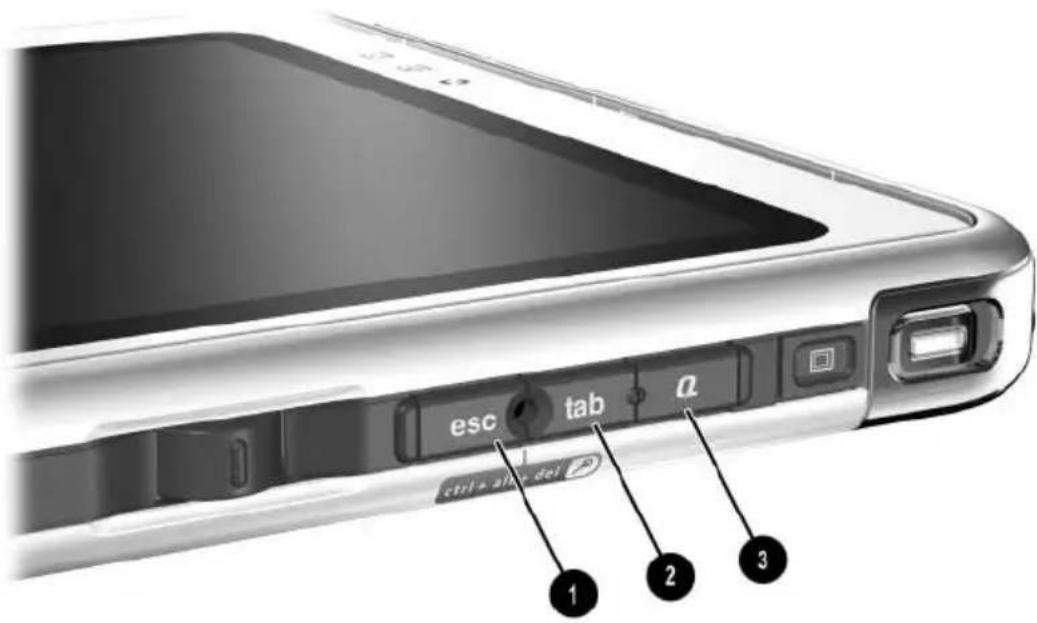

Côté droit : boutons esc, tab et Q. 1-6

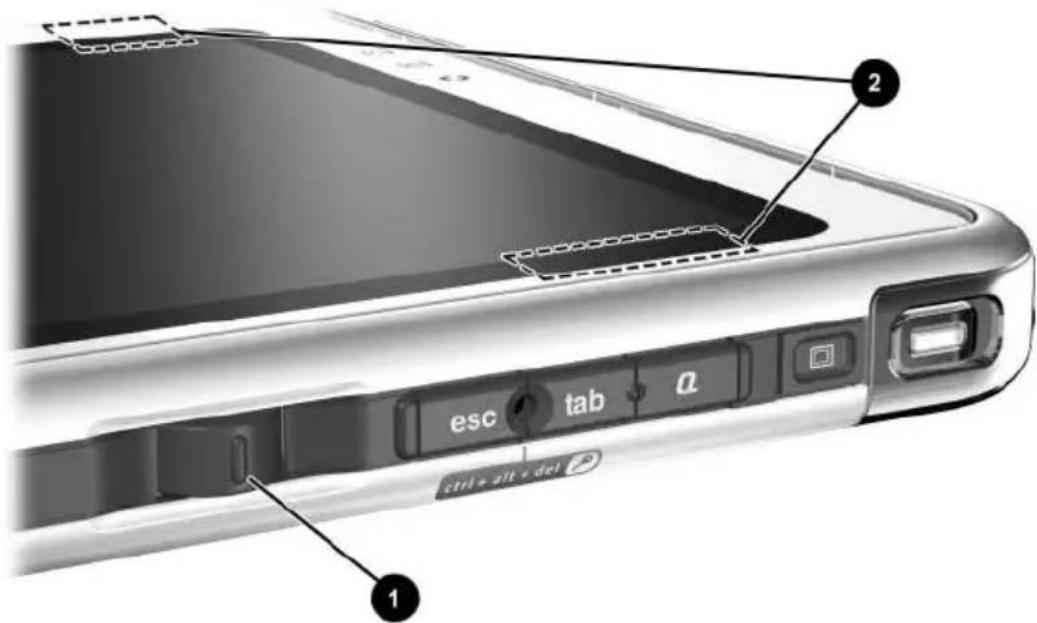

Côté droit : molette et antenne. 1-7

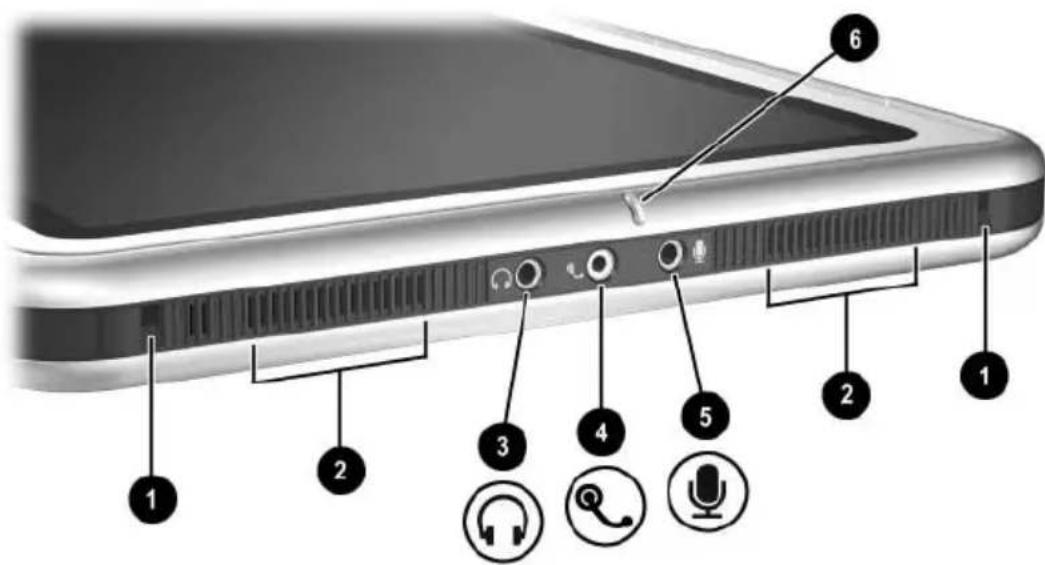

Face inférieure 1-8

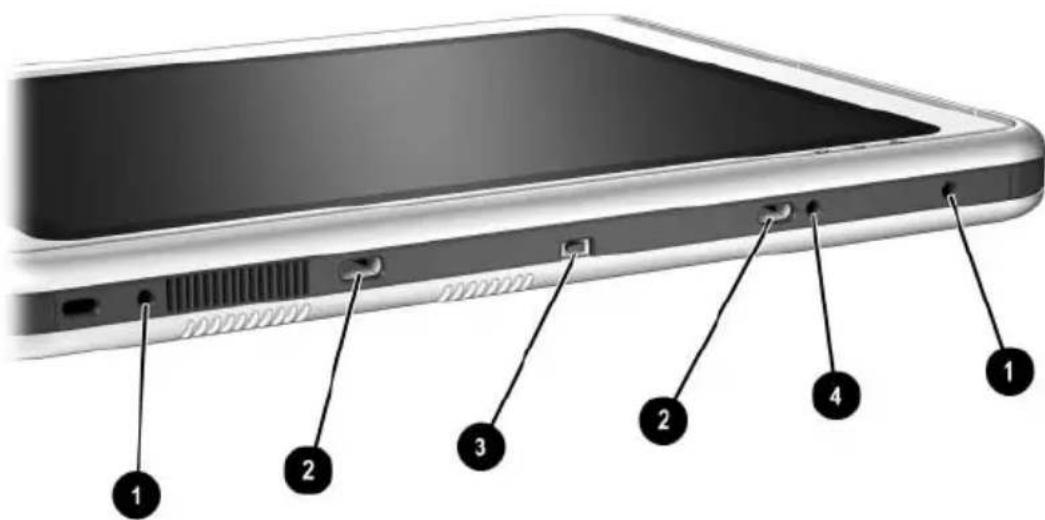

Côté gauche: connecteurs de raccordement et connecteur de clavier 1-9

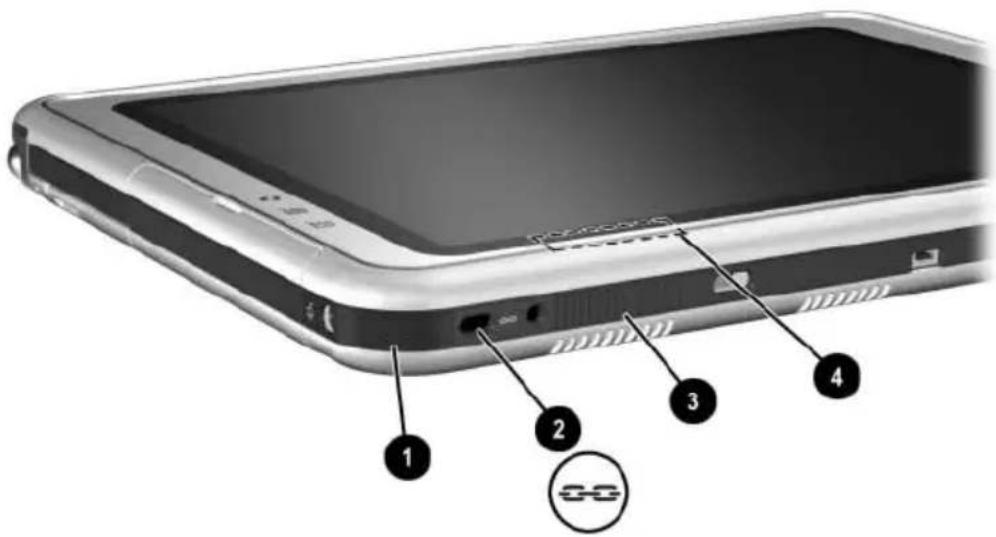

Côté gauche: connecteur de dispositif antivol, ouverture d'aération et antennne 1-10

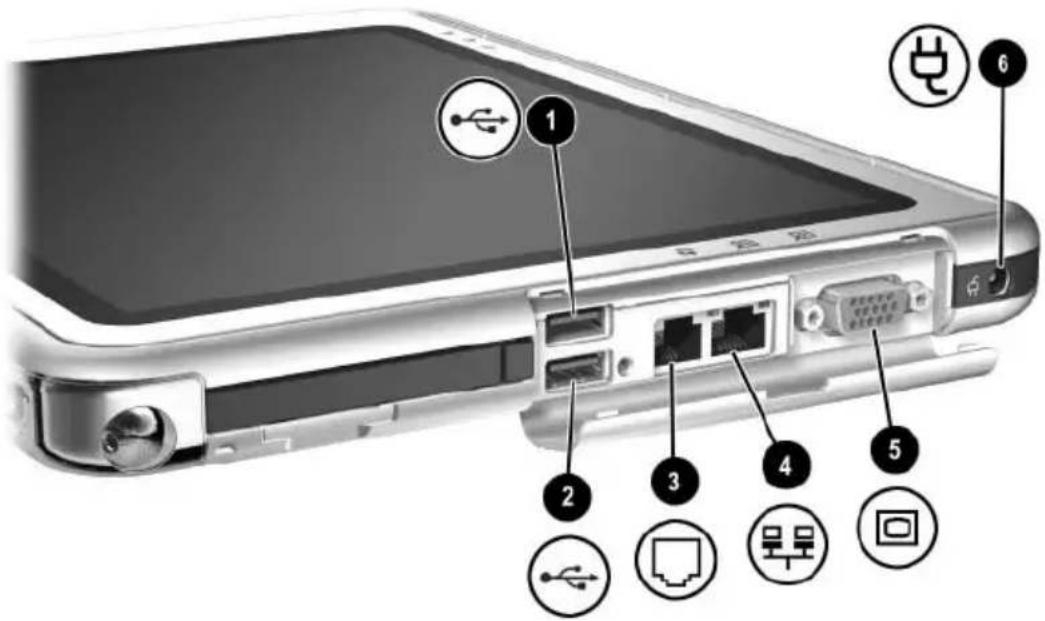

Face supérieure: connecteurs et prises 1-11

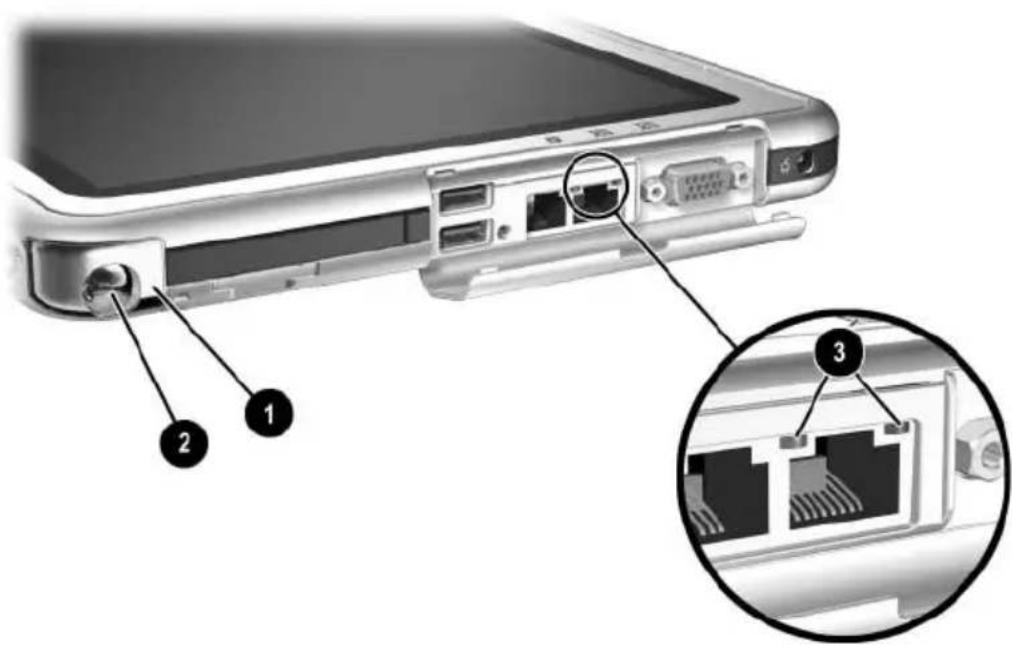

Face supérieure : comportement du stylet et voyants de connexion au réseau local . 1-12

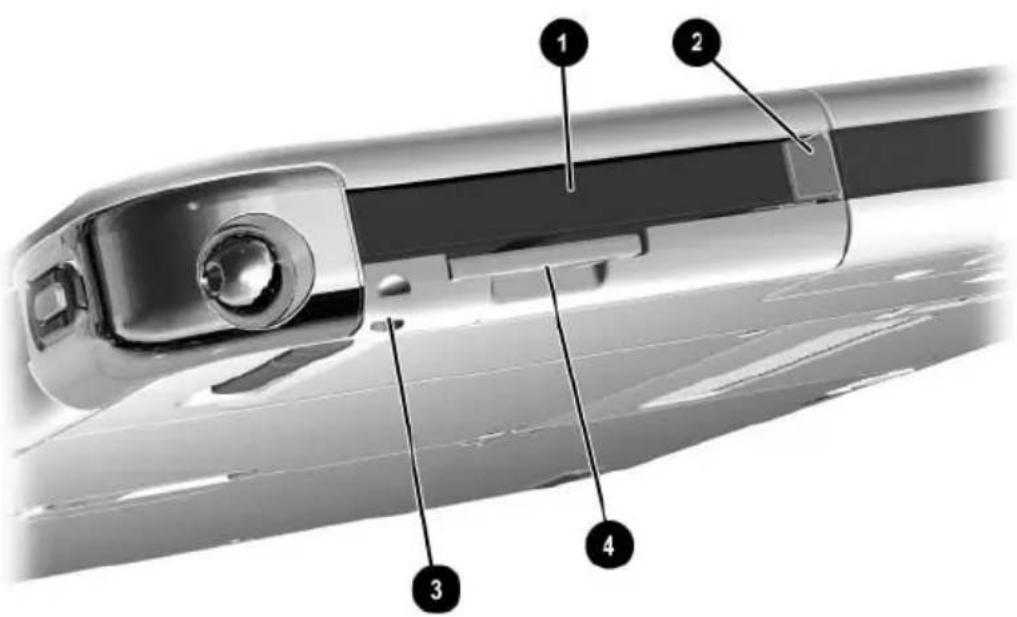

Face supérieure: connecteurs de cartes, boutons et øillet d'attache 1-13

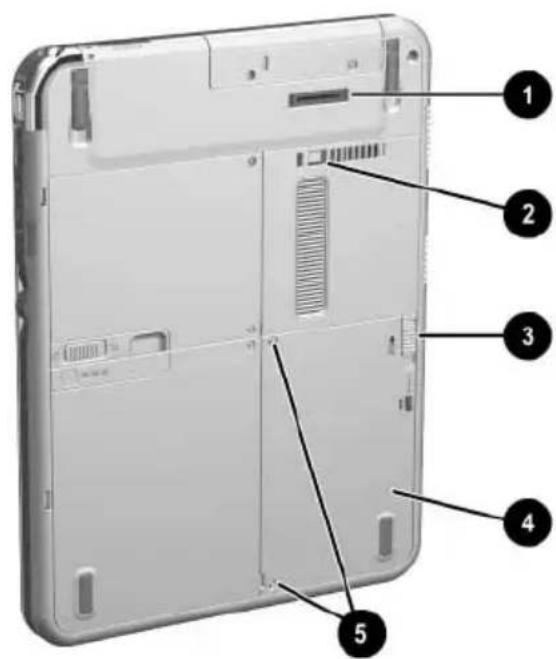

Face arrière : disposits de raccordement et compartmente de disque dur. 1-14

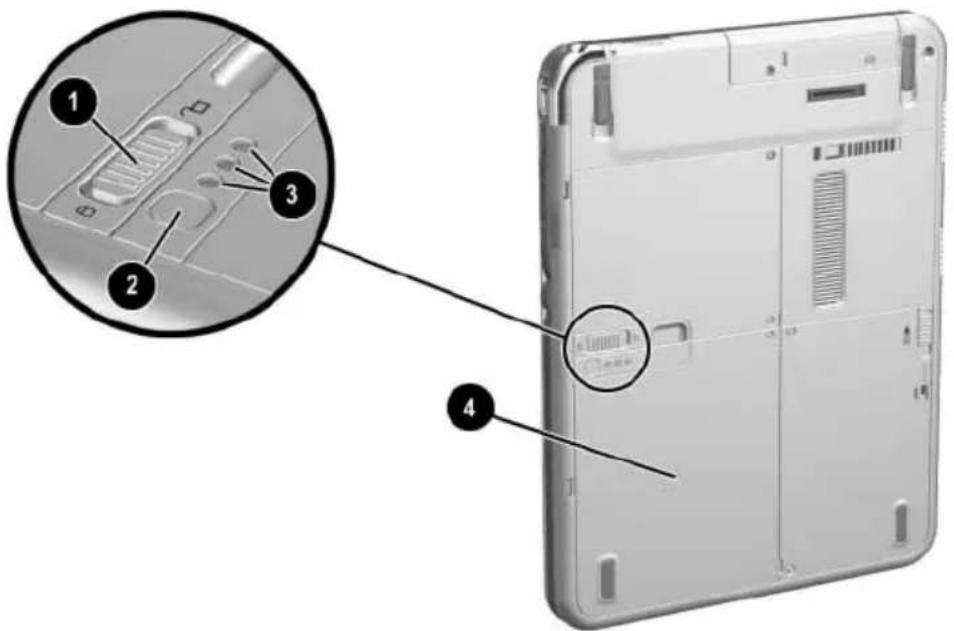

Face arrirè : compartment de batterie 1-15

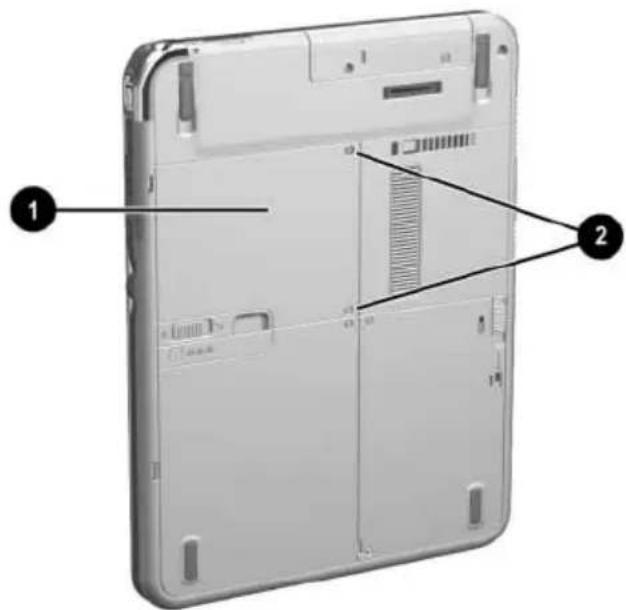

Face arrière:
compartiment mémoire et Mini PCI. 1-16

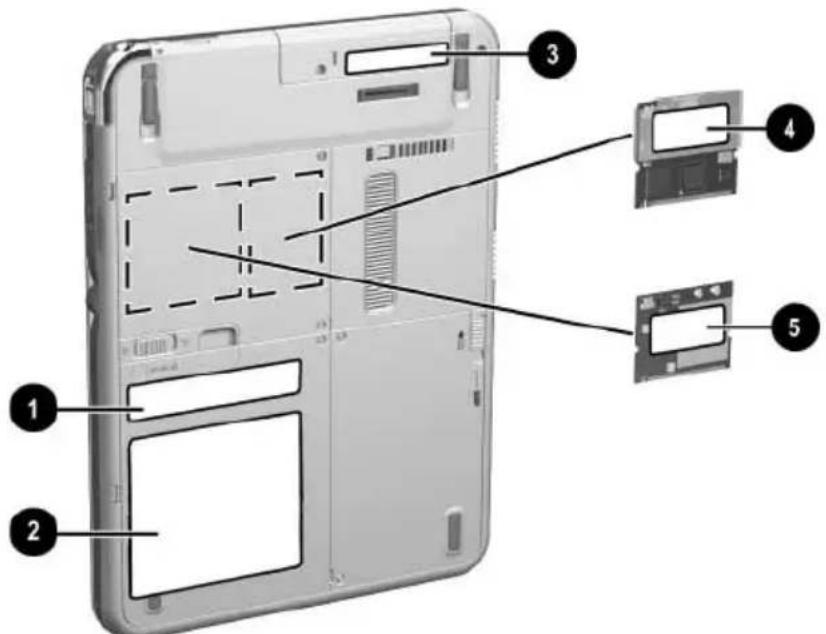

Face arriere:étiquettes. 1-17

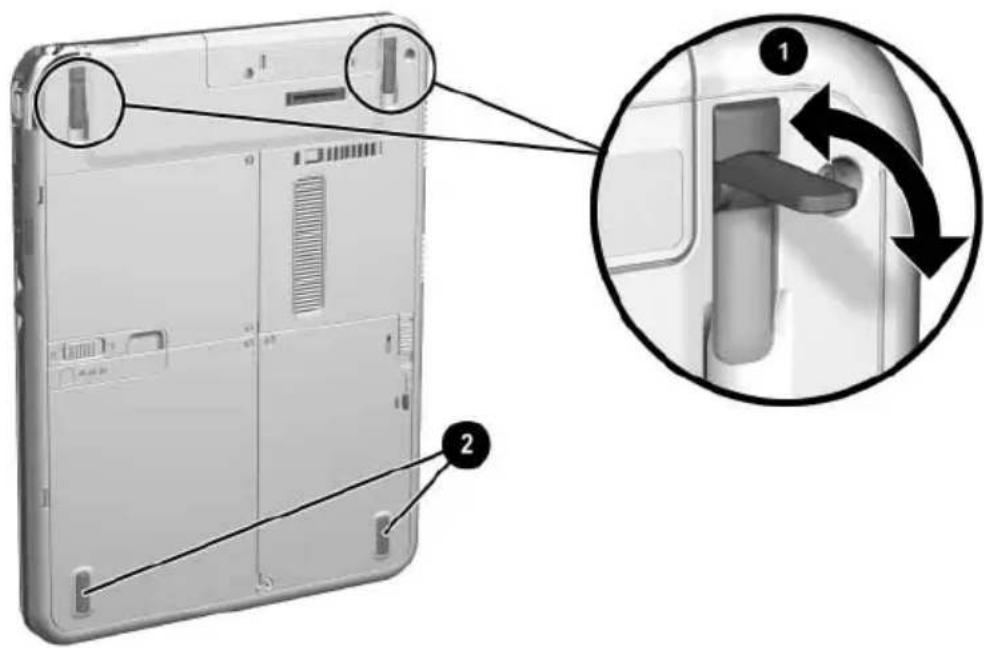

Face arrriere : pieds d'inclinaison et patins. 1-18

Autres éléments standard du PC Tablette 1-19

CD de documentation 1-19

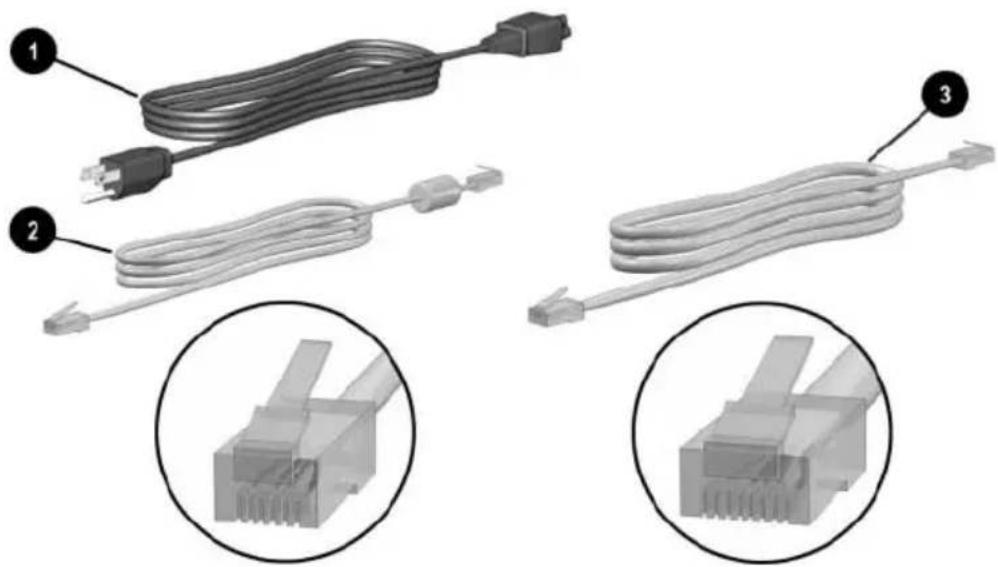

Cordons et cables. 1-20

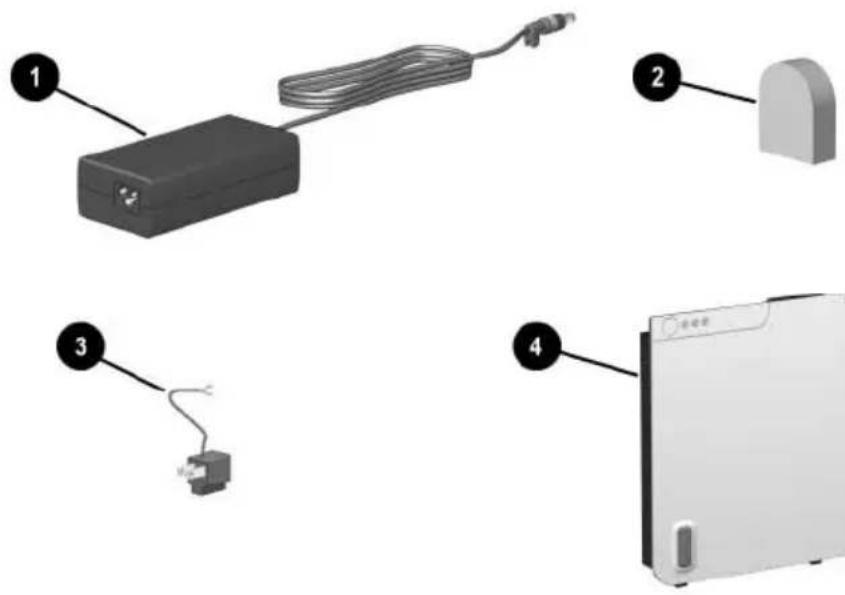

Adaptateurs et accessoires. 1-21

Éléments du clavier du PC Tablette. 1-22

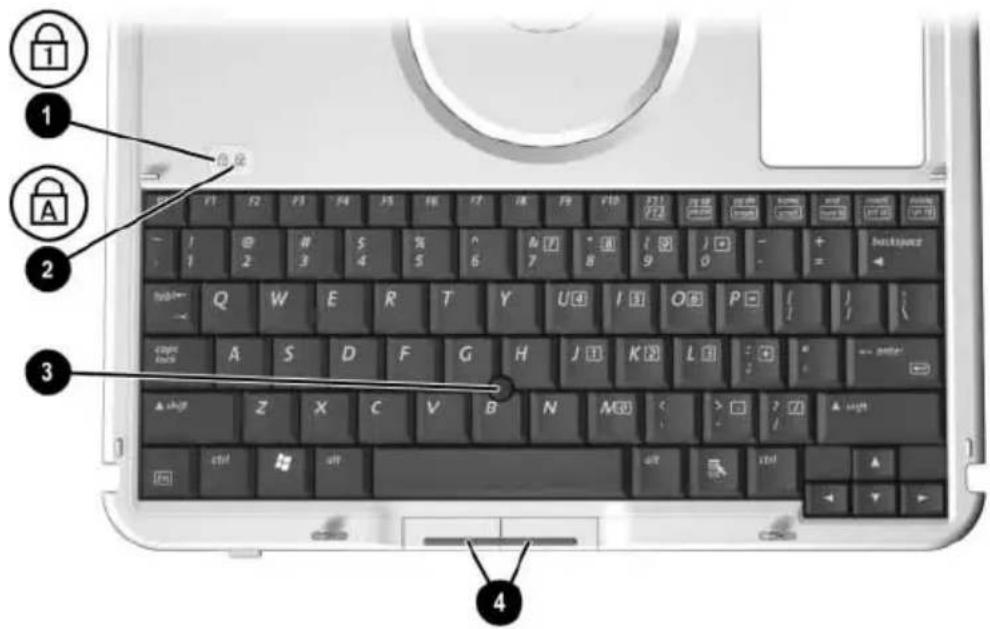

Panneau avant : voyants et dispositif de pointage . . 1-22

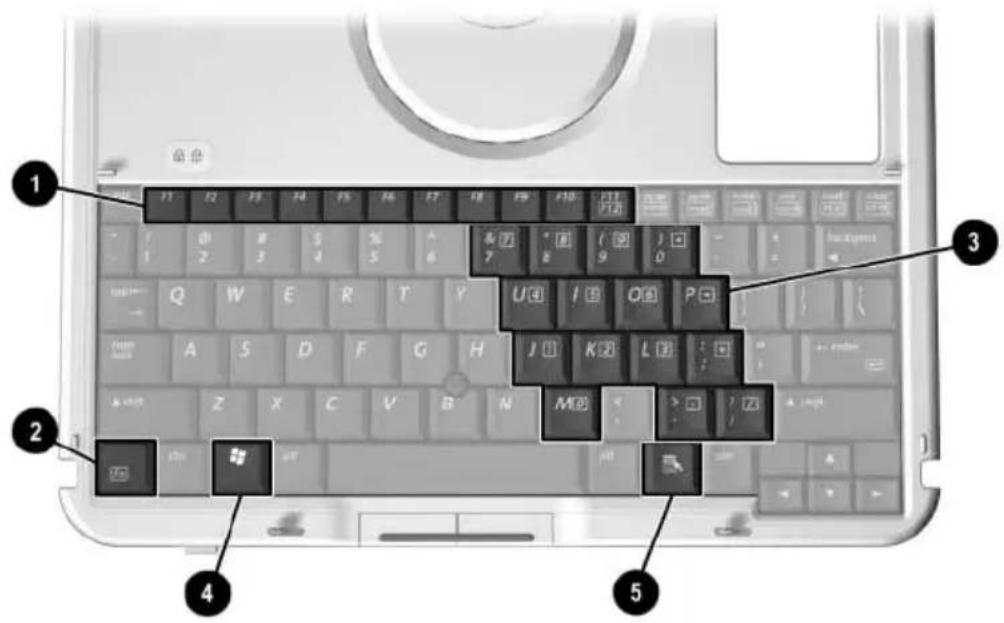

Panneau avant : touches. 1-23

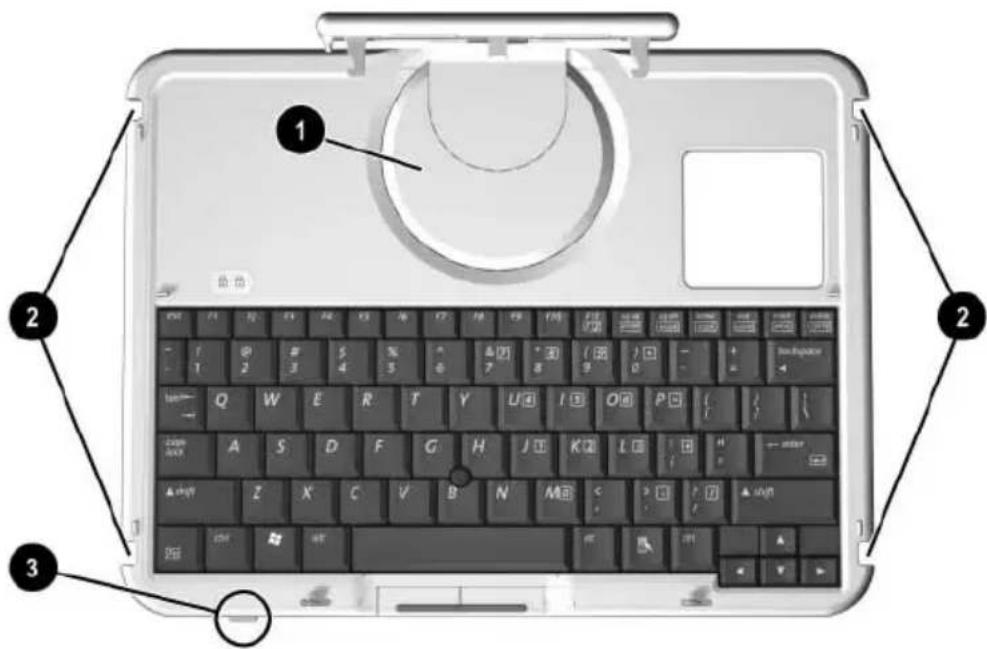

Panneau avant : dispositifs
de positionnement et fonctions de sécurité 1-24

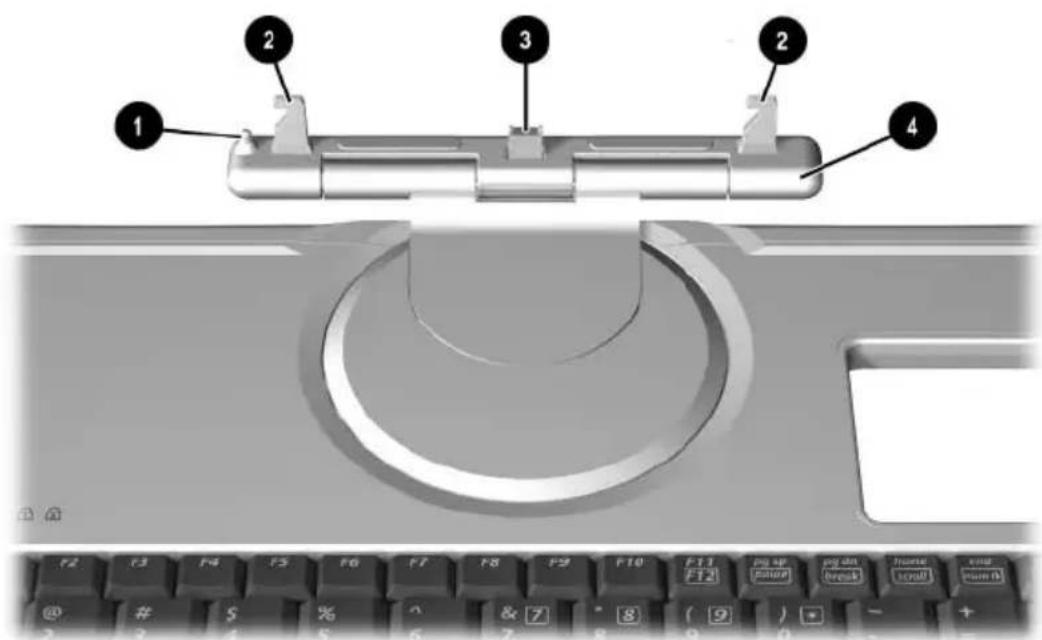

Face supérieure: 1-25

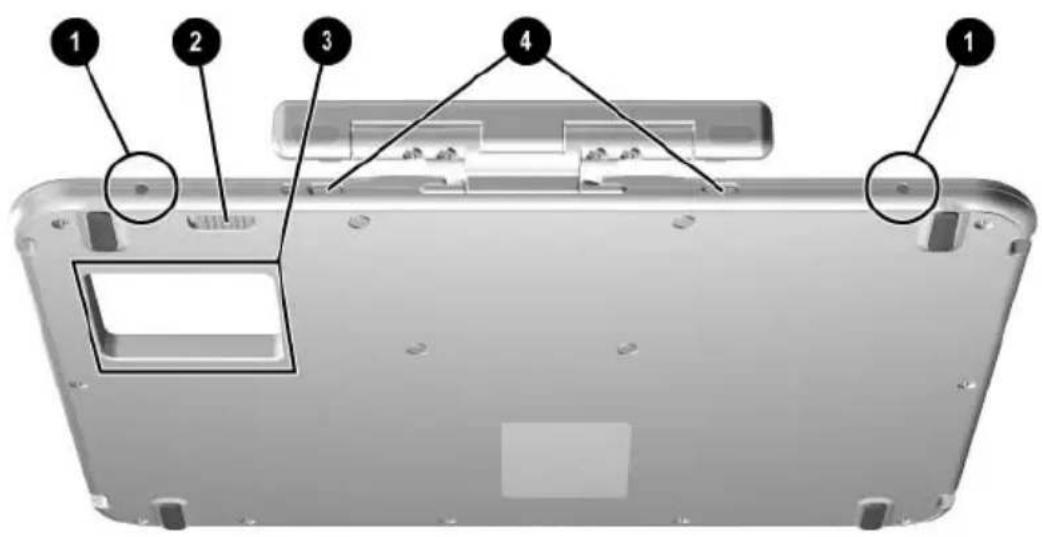

Face arrirée 1-26

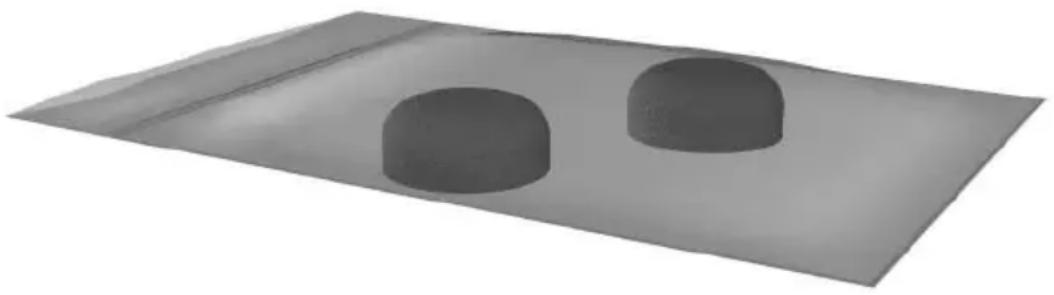

Autres éléments standard du clavier 1-27

2 Stylet, boutons et claviers

Stylet 2-2

Saisie de données avec le stylet. 2-3
Étalongage du stylet. 2-5
Définition des préférences du stylet 2-7

Boutons 2-8

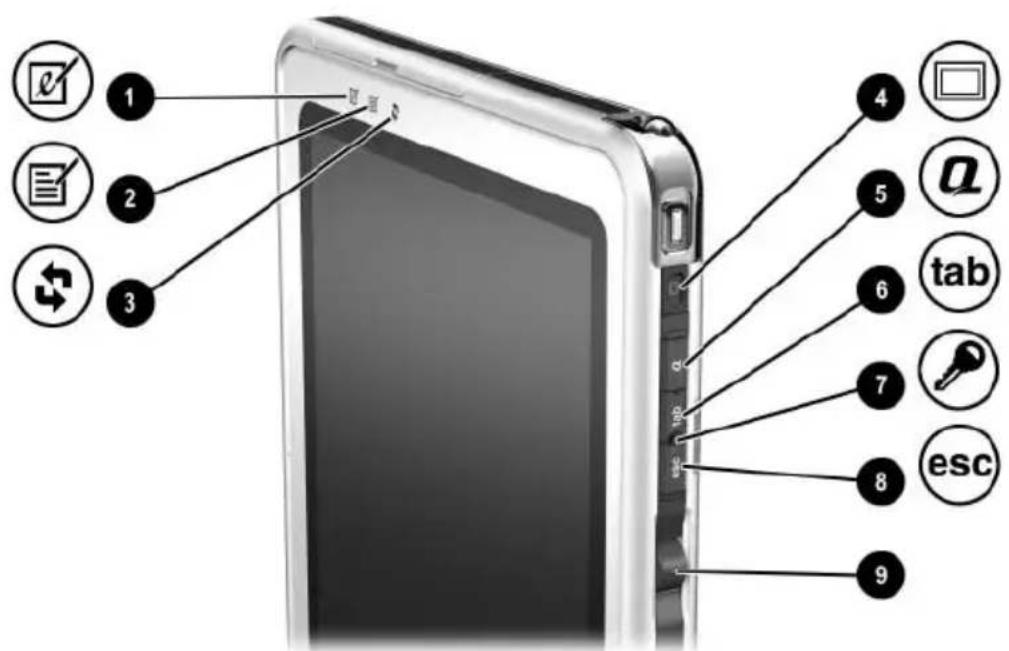

Identification des boutons 2-8
Aide-mémoire des boutons 2-9
Utilisation des boutons 2-10
Configuration des préférences des boutons. 2-16

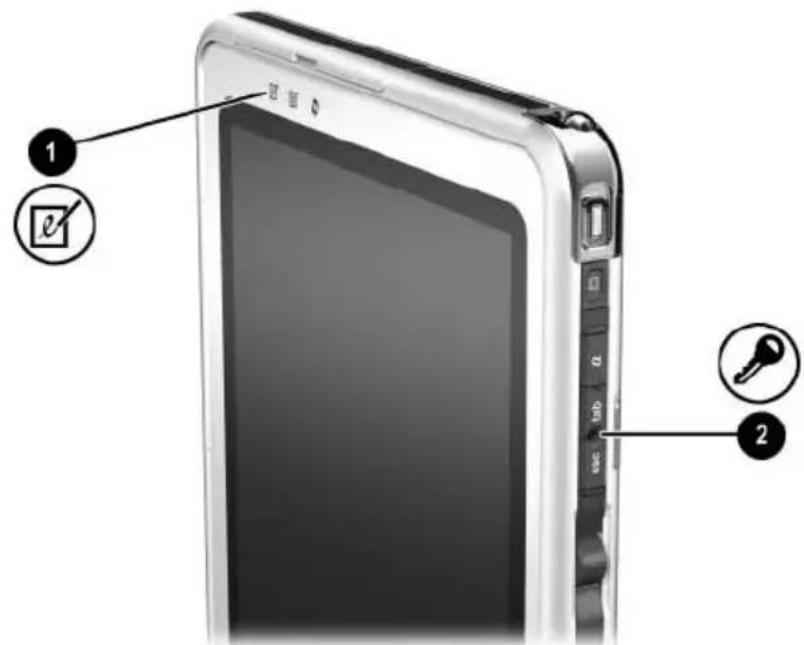

Clavier à l'écran 2-19

Clavier du PC Tablette. 2-20

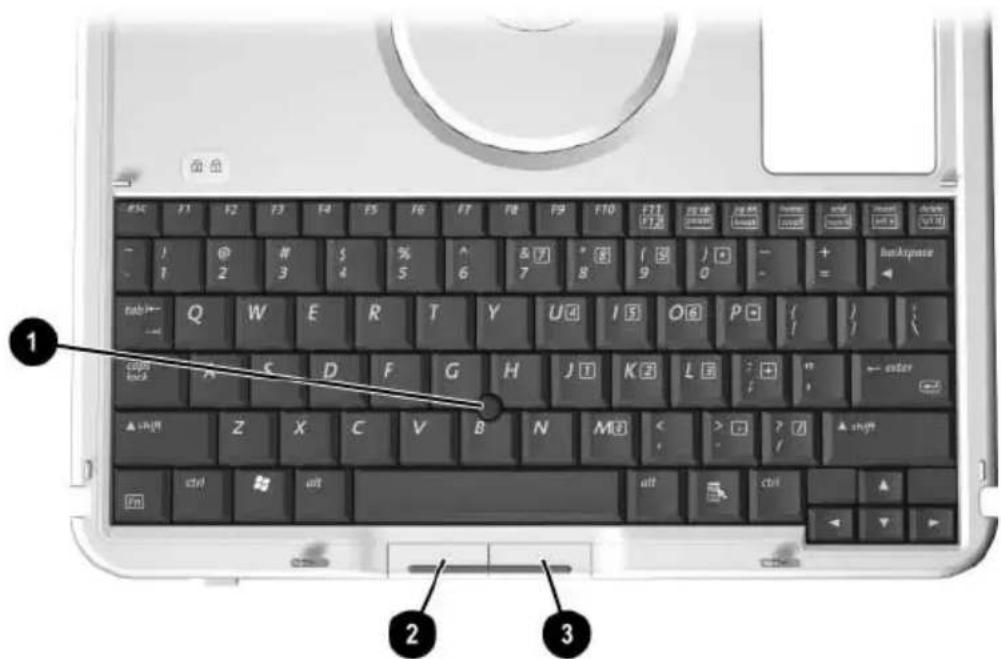

Utilisation du dispositif de pointage 2-21

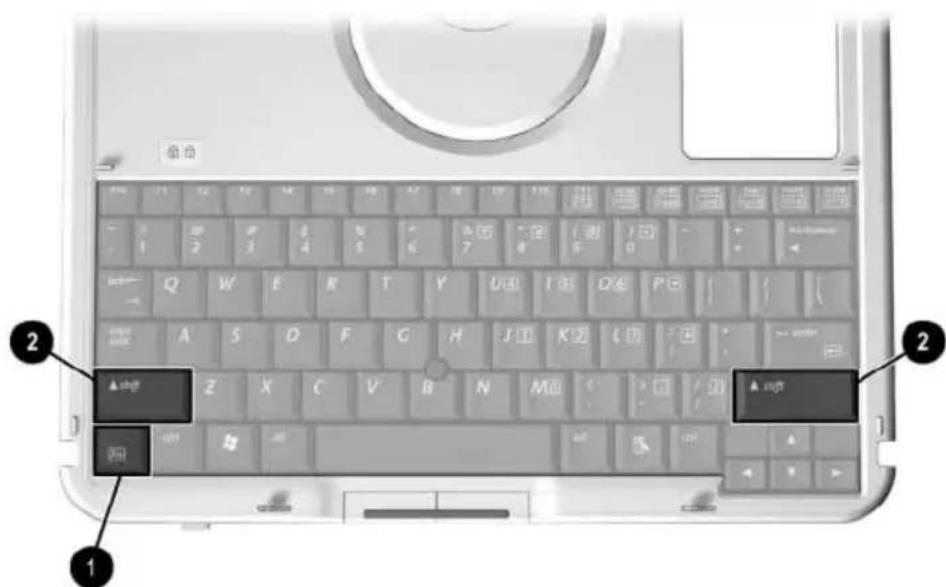

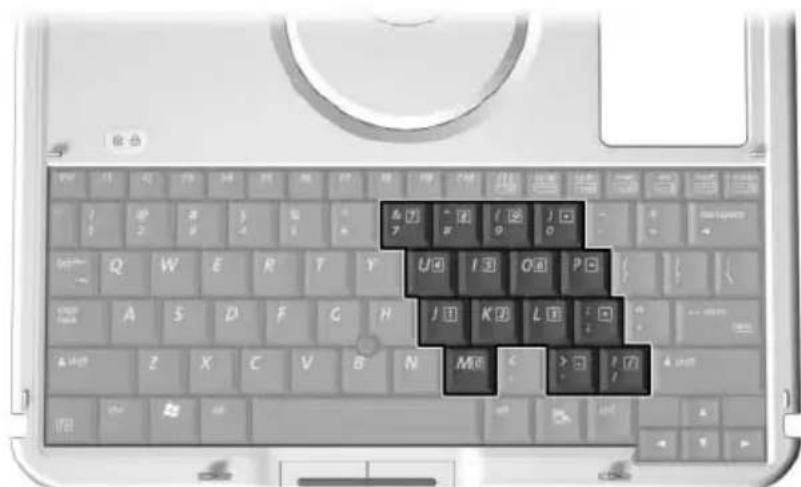

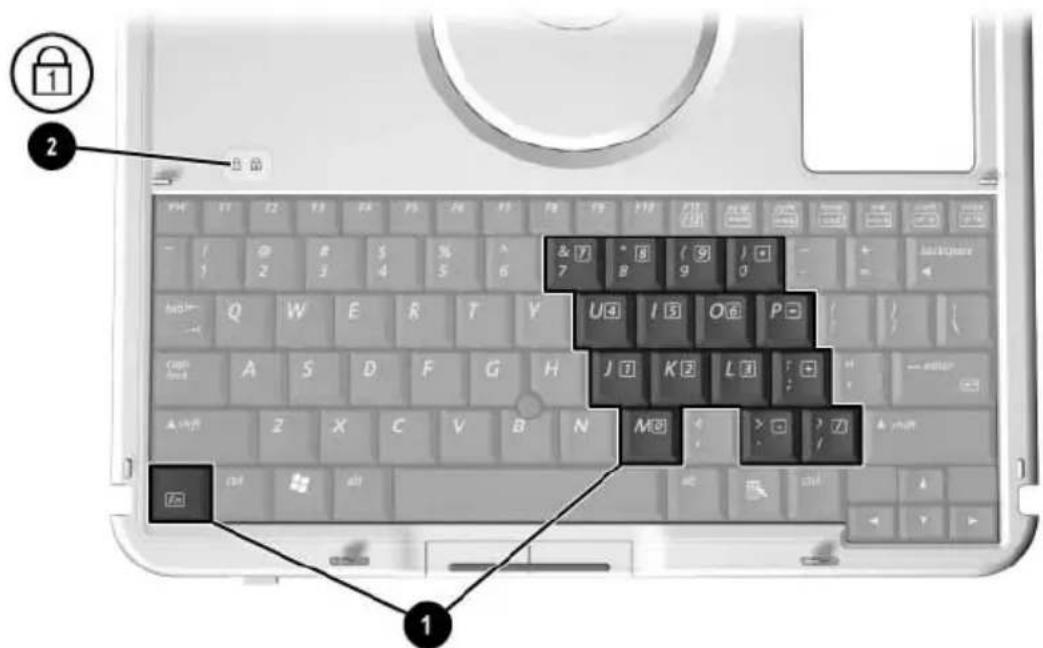

Utilisation du pavé numérique. 2-22

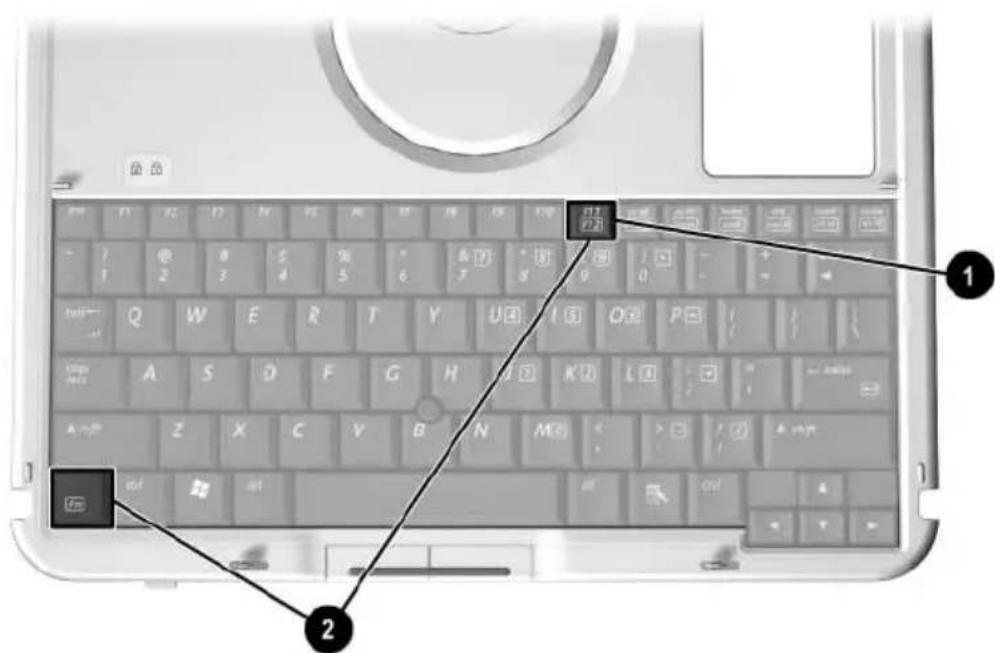

Utilisation de la touche F11/F12 2-25

3 Modules batterie

Utilisation du PC Tablette sur batterie. 3-1

Remplacement d'un module batterie 3-2

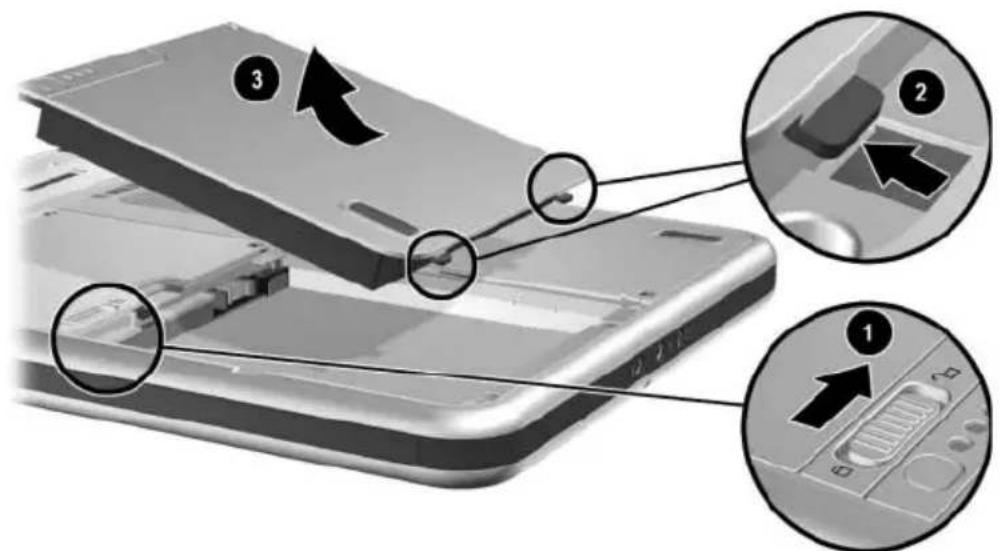

Retrait d'un module batterie. 3-2

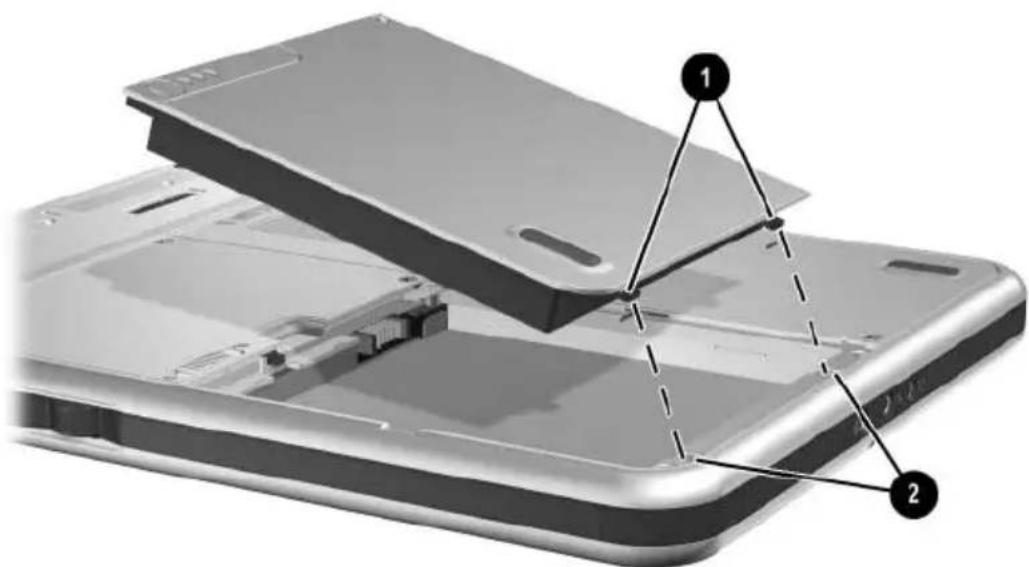

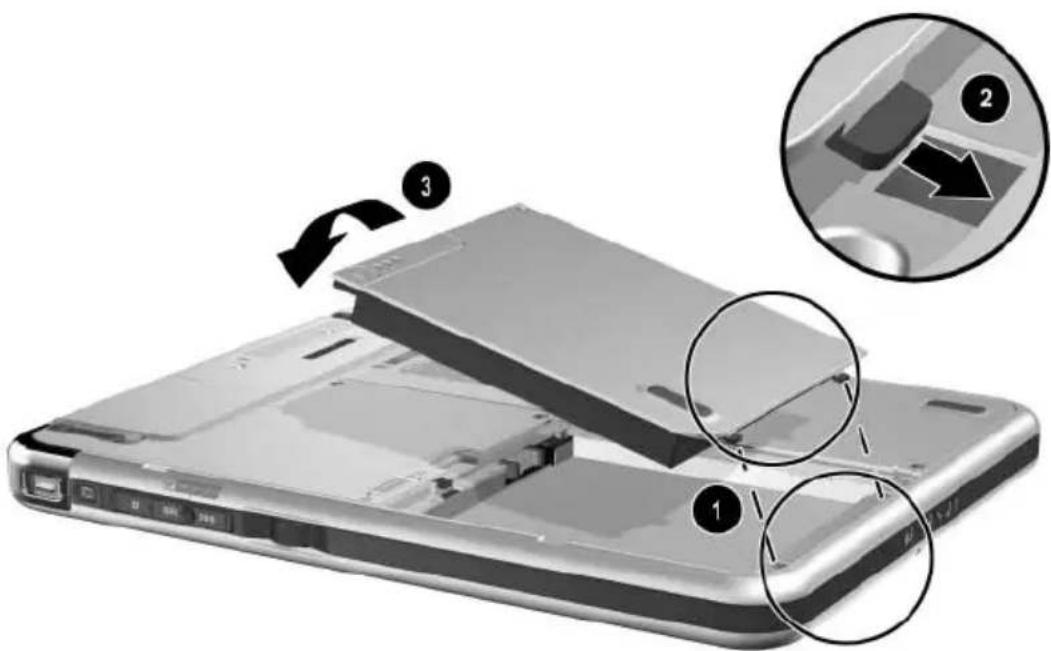

Insertion d'un module batterie 3-3

Protection d'un module batterie 3-5

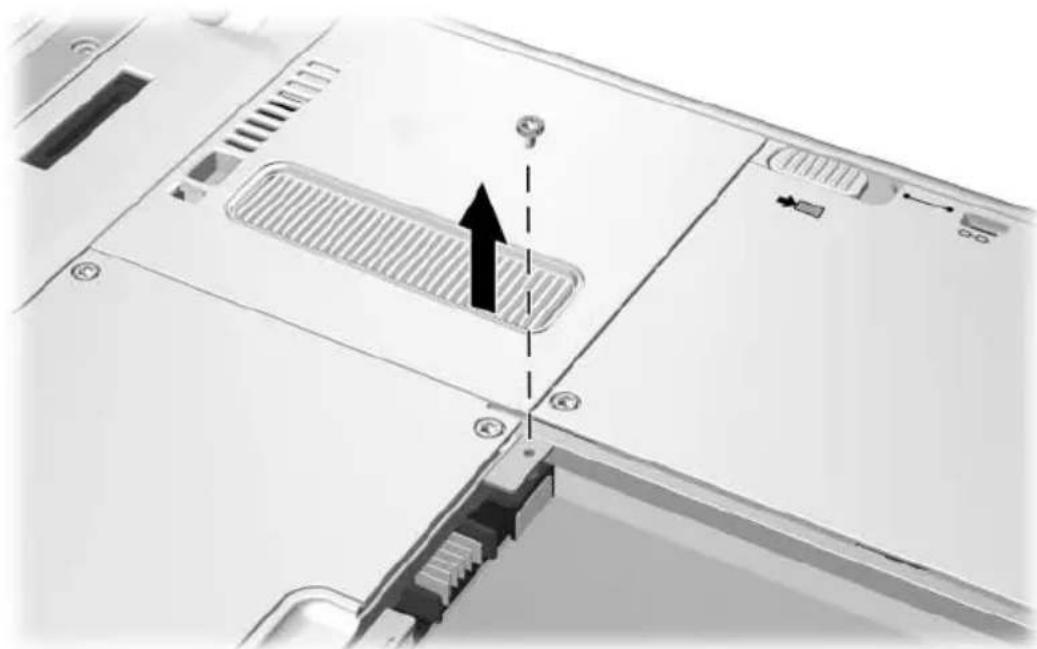

Accès à la vis de sécurité du module de batterie . . . 3-5

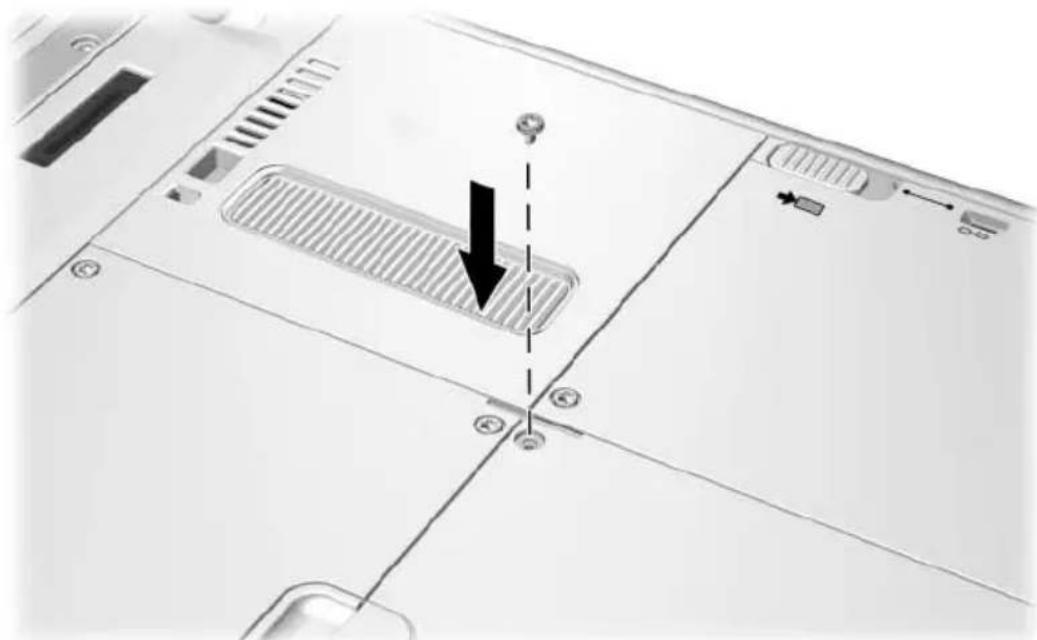

Insertion de la vis de sécurité du module de batterie. 3-6

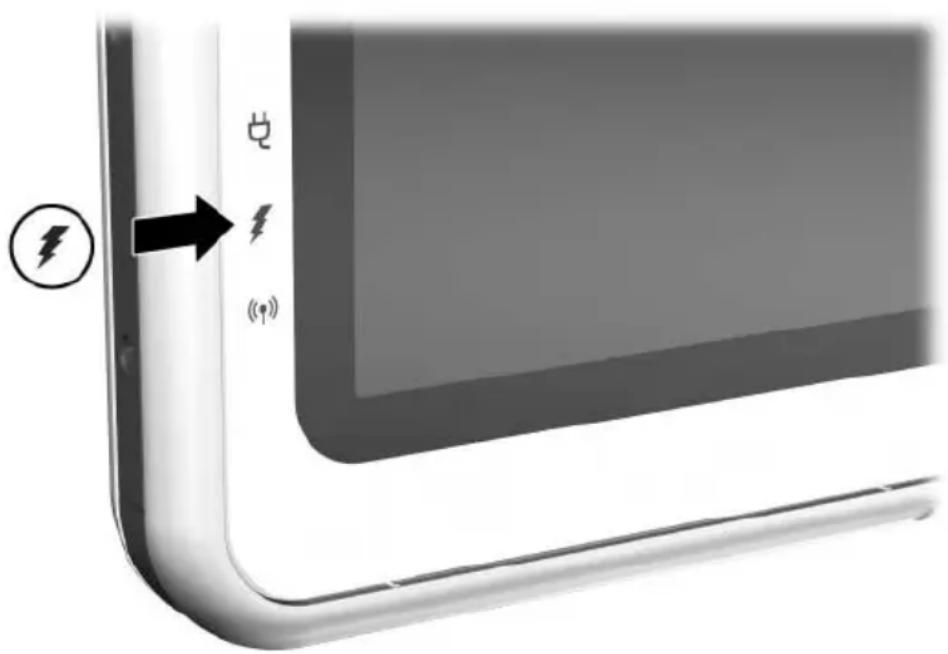

Charge d'un module batterie 3-7

Charge d'un module batterie neuf 3-8

Charge d'un module batterie en cours d'utilisation .. 3-8

Contrôle de la charge d'un module batterie 3-9

Precision de la charge 3-9

Affichage à l'écran

des informations relatives à la charge 3-9

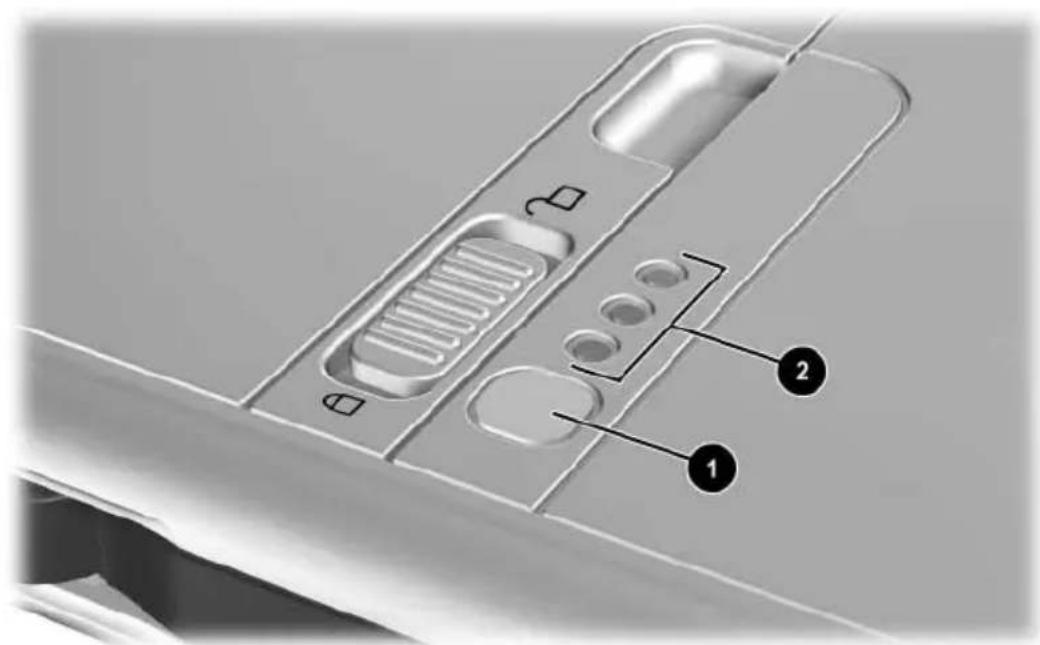

Affichage des informations

de charge d'un module batterie 3-11

Gestion des niveaux bas de charge de la batterie. 3-12

Identification des niveaux bas de charge

de la batterie. 3-13

Résolution des niveaux bas de charge

de la batterie. 3-13

Activation et arrêt

des modes Veille ou Hibernation. 3-16

Étalandage d'un module batterie 3-17

Quand faut-ilprocederàunétalonnage？. 3-17

Comment executer un étalonnage ? 3-17

Procedures et paramètres d'économie de la batterie. 3-20

Economie d'énergie pendant l'utilisation

du PC Tablette 3-20

Selection des paramètres d'économie d'énergie. 3-21

Stockage d'un module batterie 3-22

Mise au rebut des modules batterie usés 3-23

Recherche d'informations supplémentaires

sur l'alimentation 3-24

4 Unités

Ajout d'une unité au système 4-1

Définition des termes relatifs aux unités 4-2

Termes designant les types d'unités. 4-2

Termes designant les supports d'unités 4-2

Entretien des unités 4-3

Insertion ou retrait d'un support d'unité 4-4

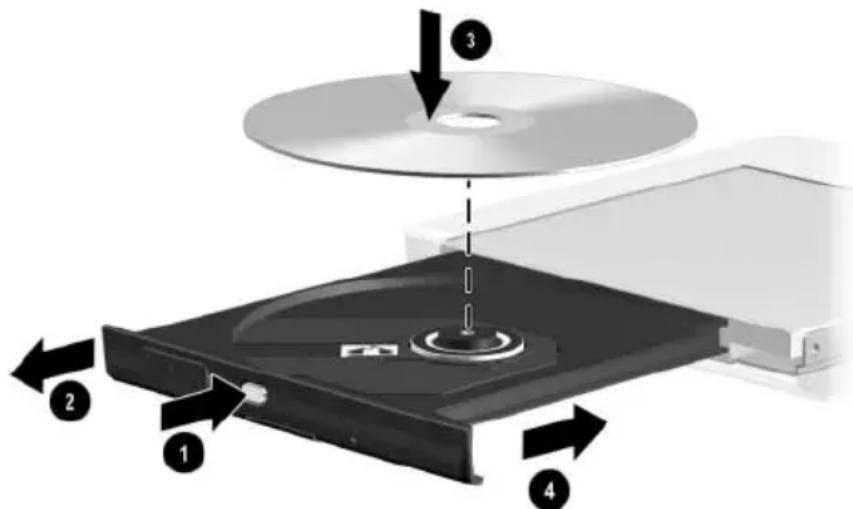

Insertion d'un CD ou d'un DVD 4-4

Retrait d'un CD ou d'un DVD

(l'appareil est sous tension) 4-5

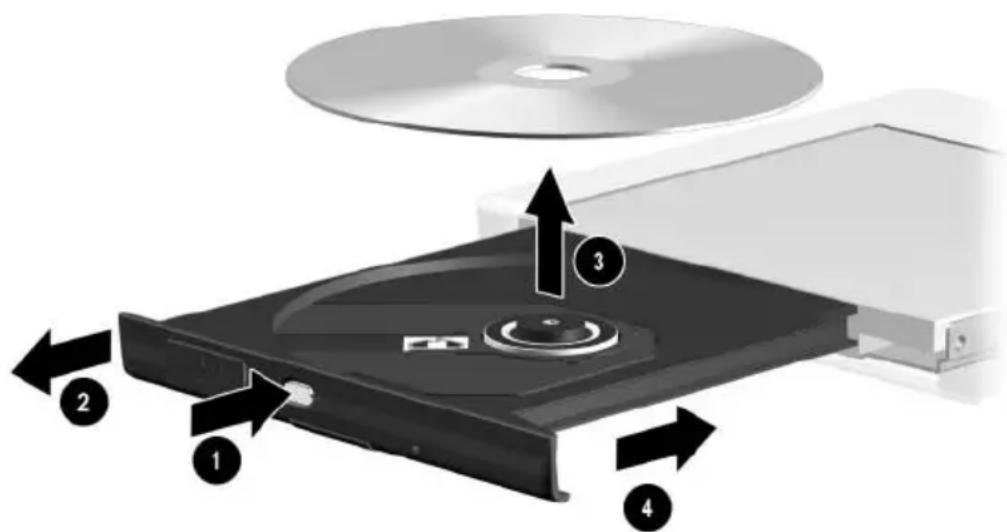

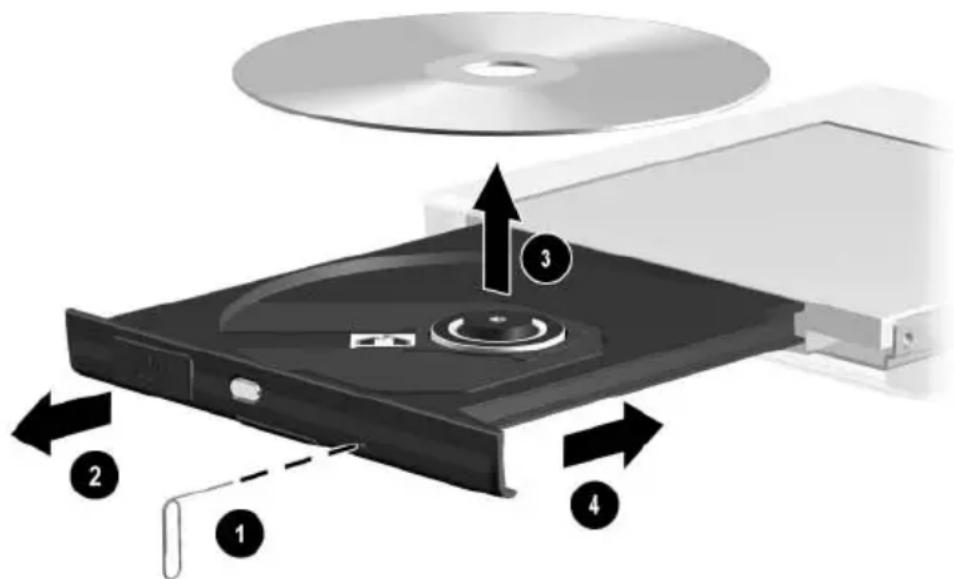

Retrait d'un CD ou d'un DVD

(pas de courant disponible) 4-6

Insertion d'une disquette 4-7

Retrait d'une disquette 4-7

Utilisation des supports d'unités. 4-8

Blocage des modes Veille et Hibernation 4-8

Affichage du contenu d'un support 4-8

Entretien des supports d'unité 4-9

Recherche d'autres informations

sur les logiciels d'unités 4-10

5 A u d i o

Réglagedu volume. 5-1

Utilisation de l'icone Volume 5-1

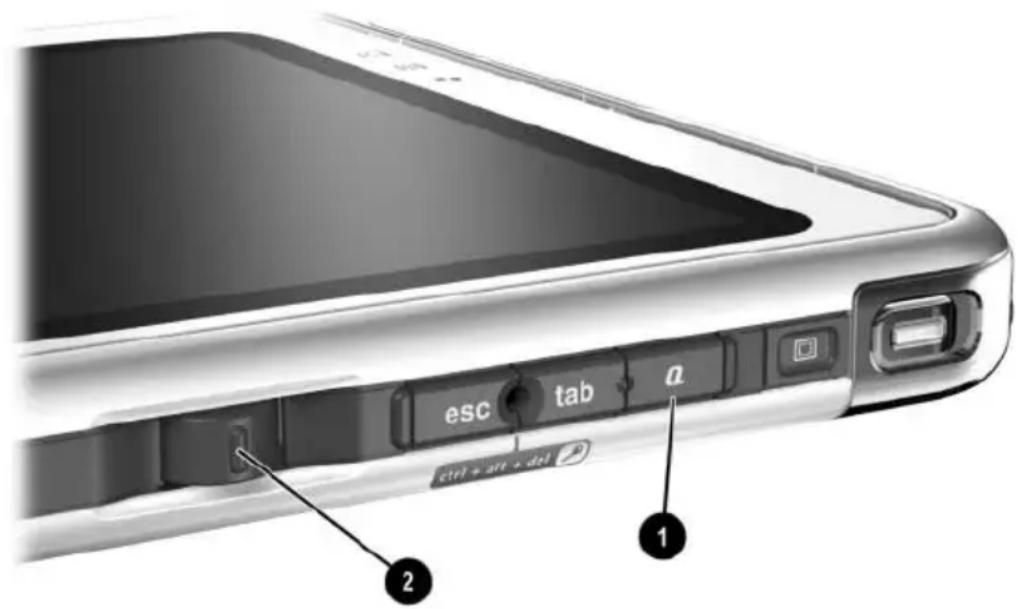

Utilisation de Q Menu 5-2

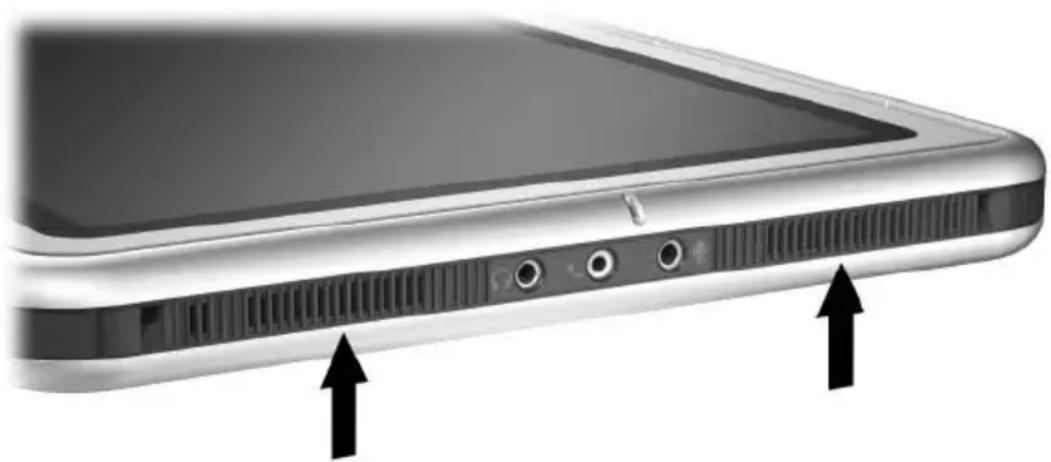

Utilisation des haut-parleurs internes. 5-3

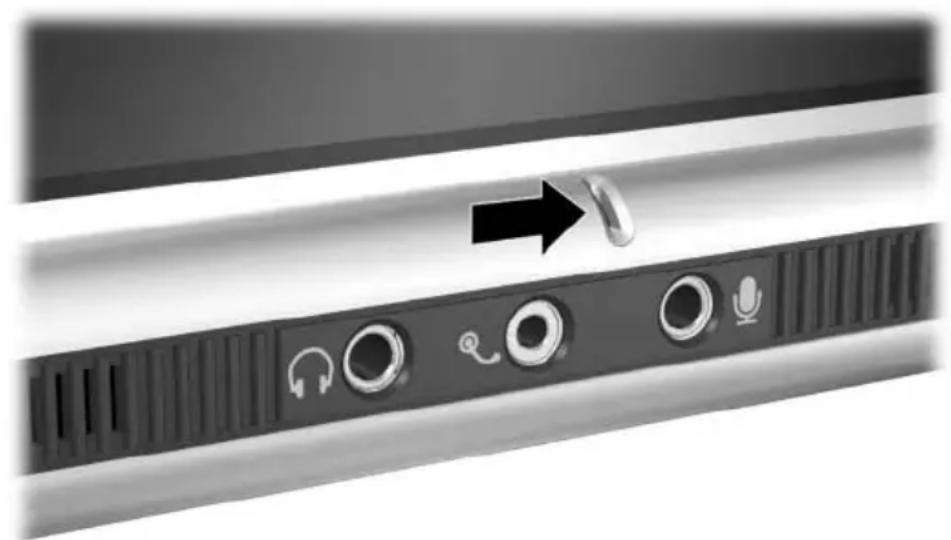

Utilisation du microphone interne 5-4

Connexion d'un dispositif audio. 5-5

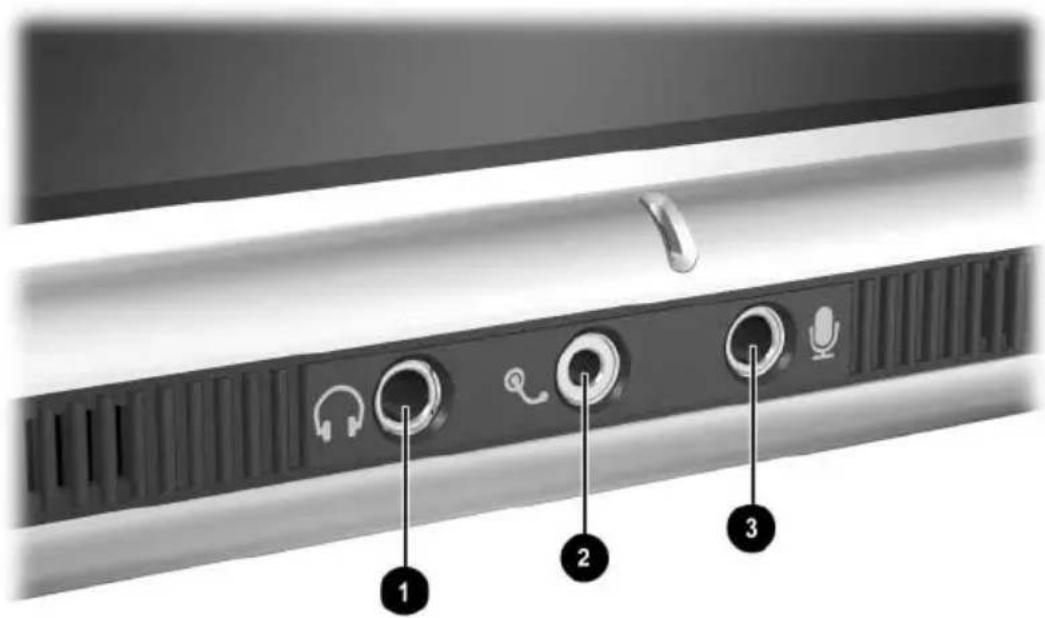

Identification des prises audio. 5-5

Utilisation de la prise de sortie audio 5-6

Utilisation de la prise pour écouteurs 5-6

Utilisation de la prise du microphone 5-7

Recherche d'informations

sur les logiciels audio et video 5-7

6 Modem interne

Connexion du modem 6-2
Selection de connecteurs 6-2

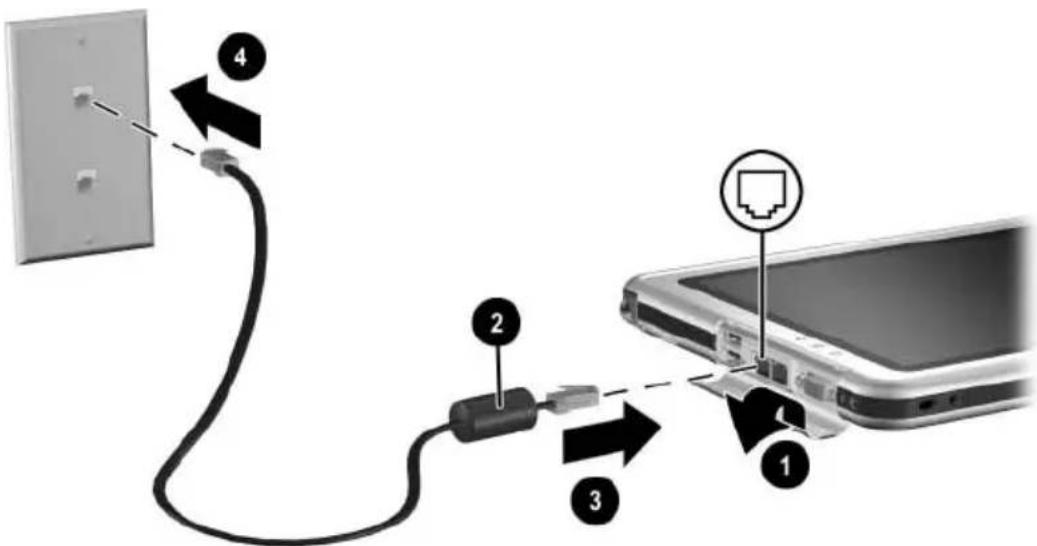

Connexion du modem à une prise RJ-11. 6-3

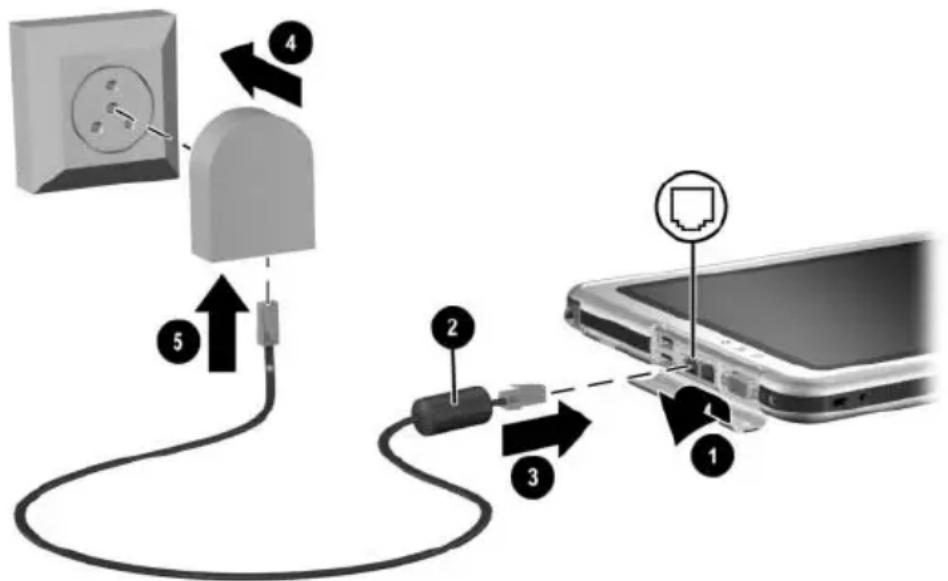

Connexion du modem à l'aide d'un adaptateur . 6-4

Configuration des préférences relatives au pays 6-5

Affichage de la configuration actuelle relative au pays 6-5
Ajout d'une configuration de pays. 6-6
Résolution des problèmes de connexion en déplacement 6-7

Acces aux logiciels de communication 6-9

Recherche d'informations sur les commandes AT. 6-9

7 Connexions réseau

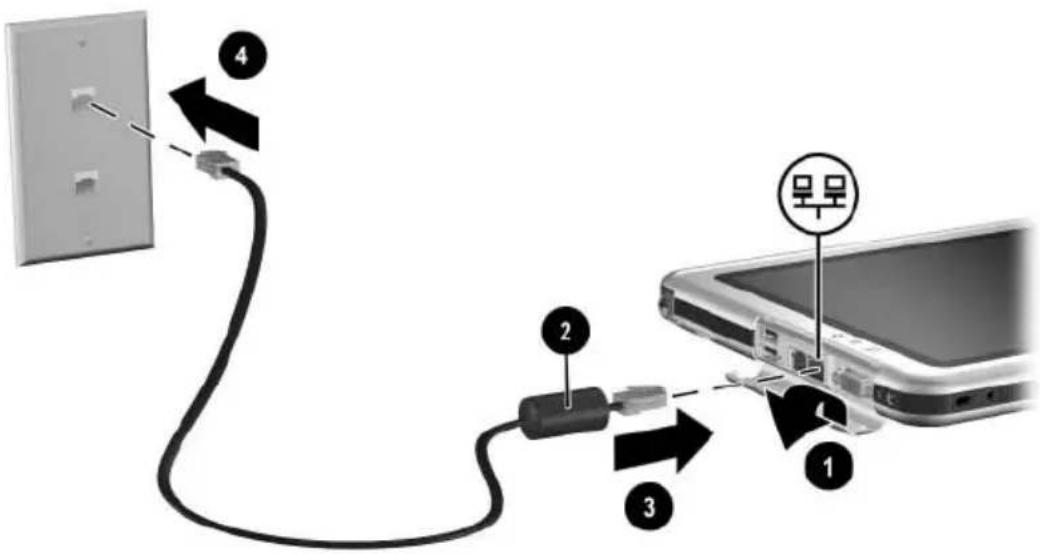

Connexion du cable reseau. 7-2
Activation et déactivation d'une connexion réseau 7-3

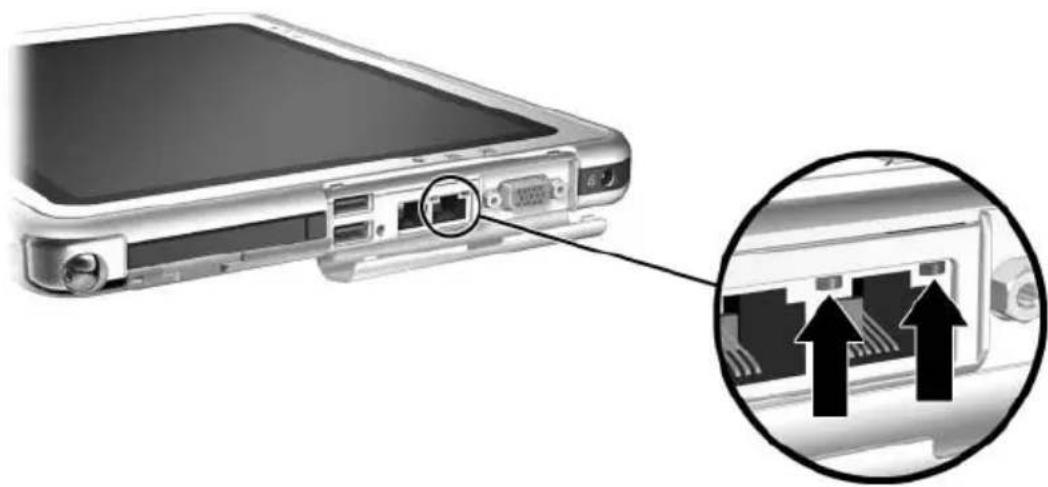

Utilisation des voyants de connexion au réseau local . . . 7-3
Acces au réseau au démarrage 7-4

Activation d'une carte réseau pour le démarrage. 7-4

Réponse au message Network Service Boot (Amortage service réseau) 7-5

Recherche d'informations sur le réseau local sans fil 7-6

8 Connexions de péripériques externes

Periphérique standard. 8-1

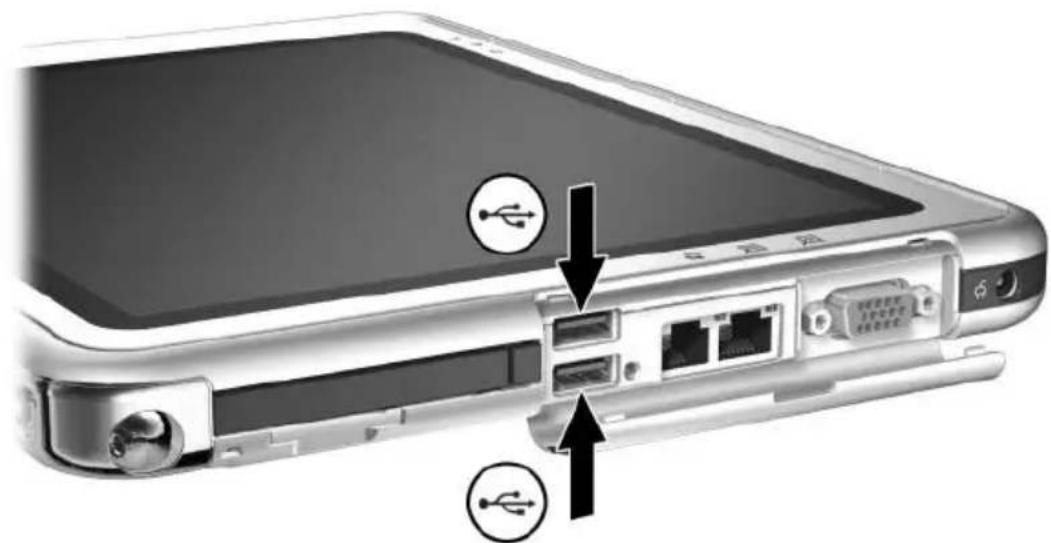

Periphérique USB. 8-2

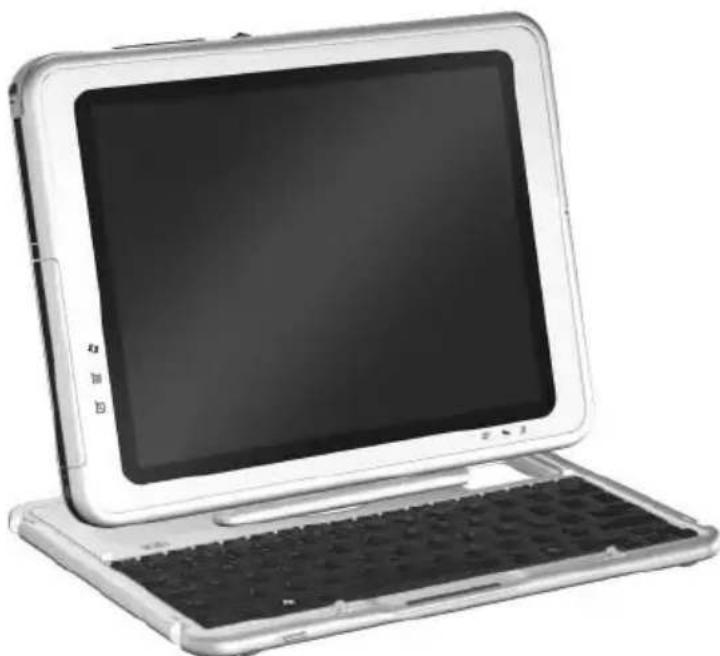

Clavier du PC Tablette. 8-3

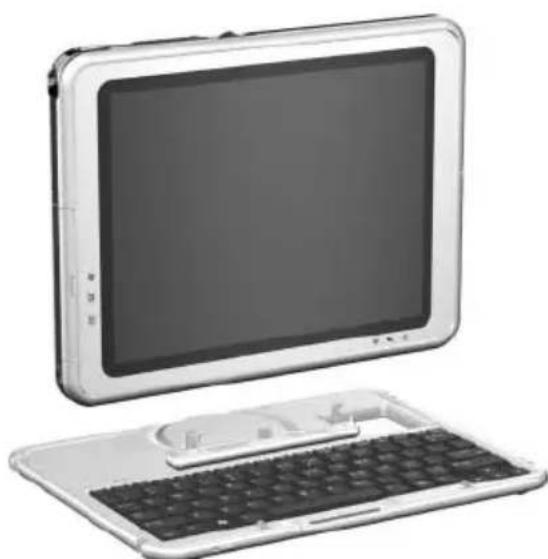

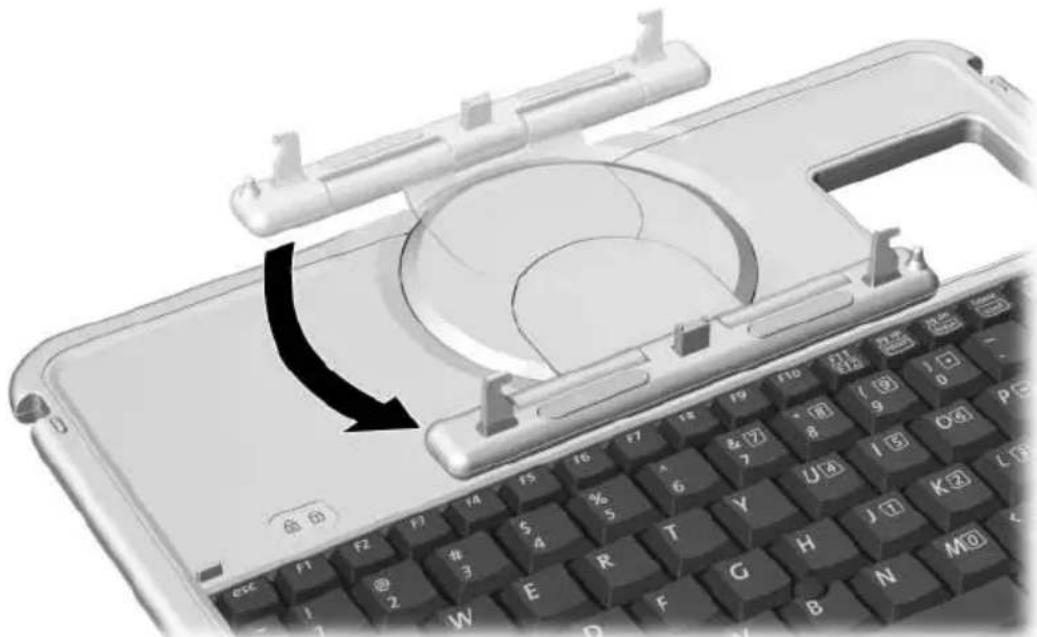

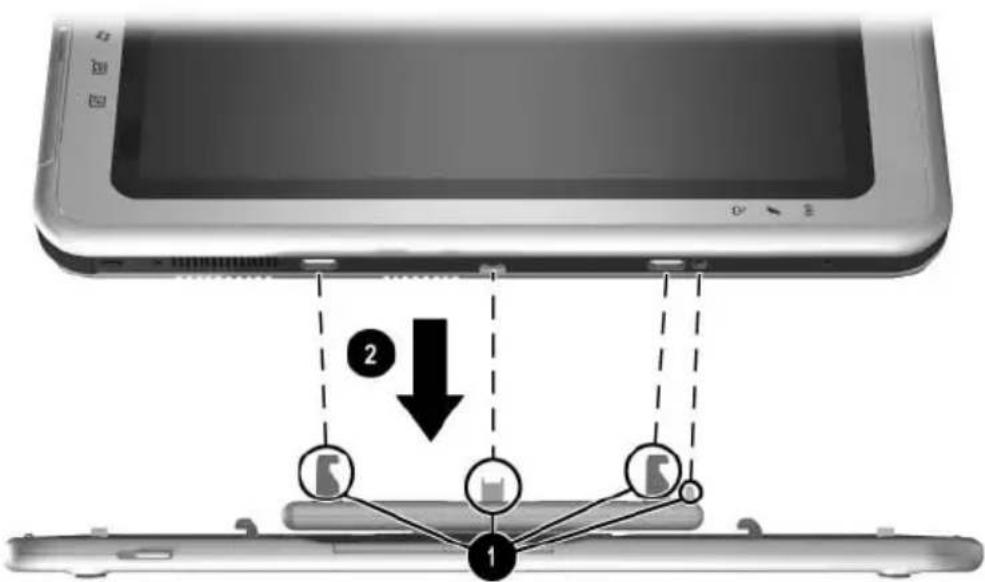

Connexion du PC Tablette au clavier 8-3

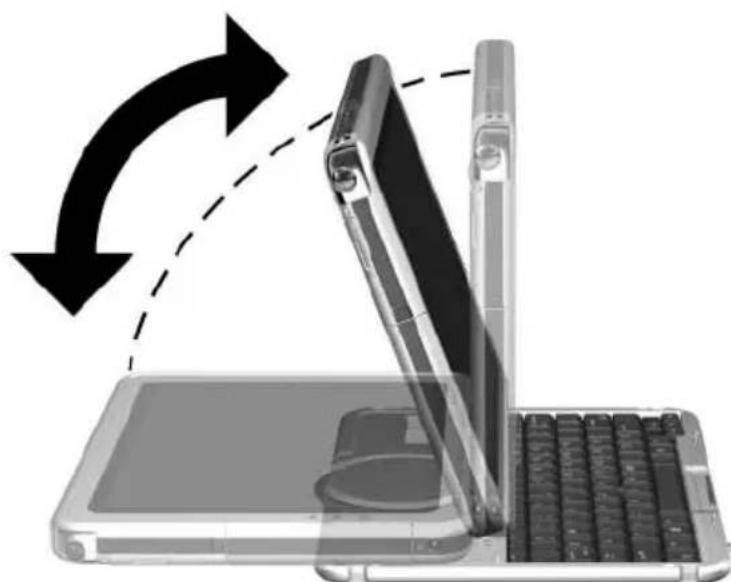

Réglage du PC Tablette et du clavier 8-5

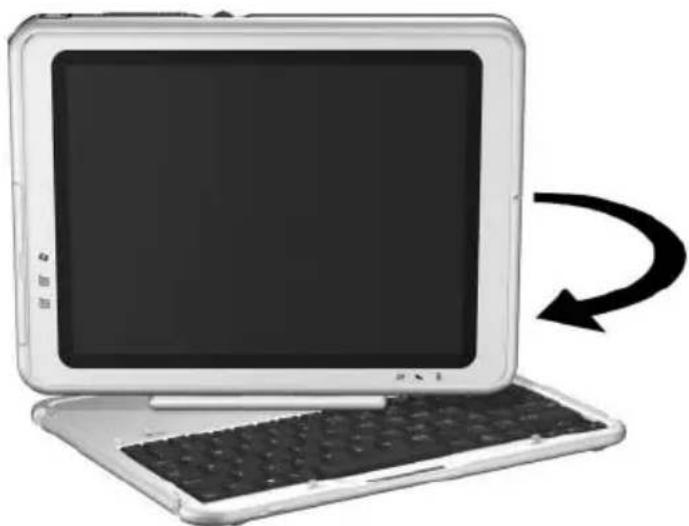

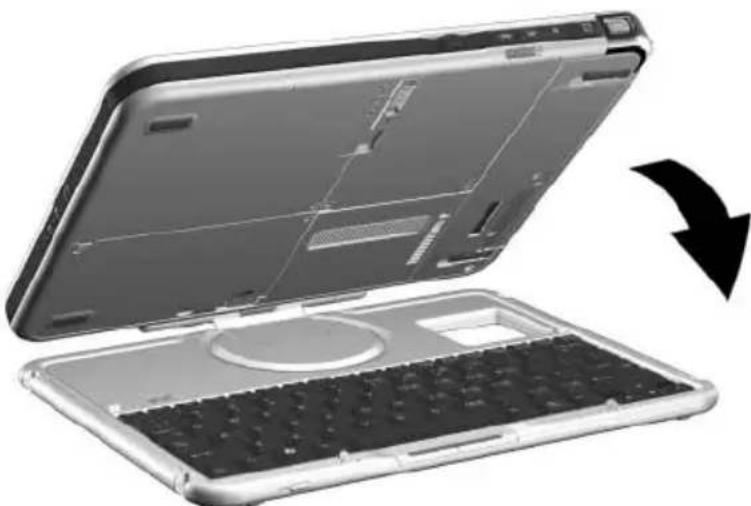

Fermeture du PC Tablette et du clavier. 8-6

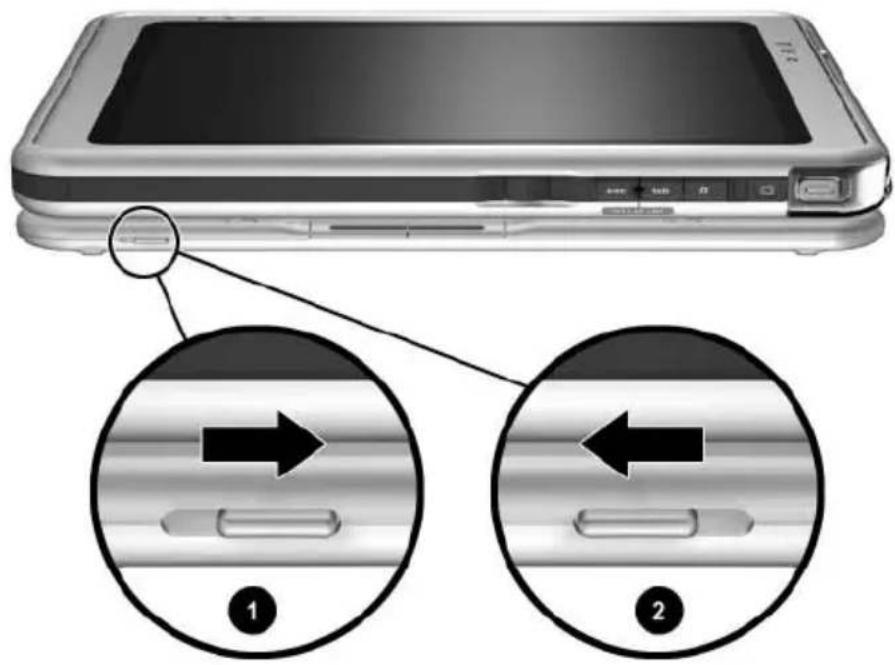

Déplacement du PC Tablette et du clavier 8-7

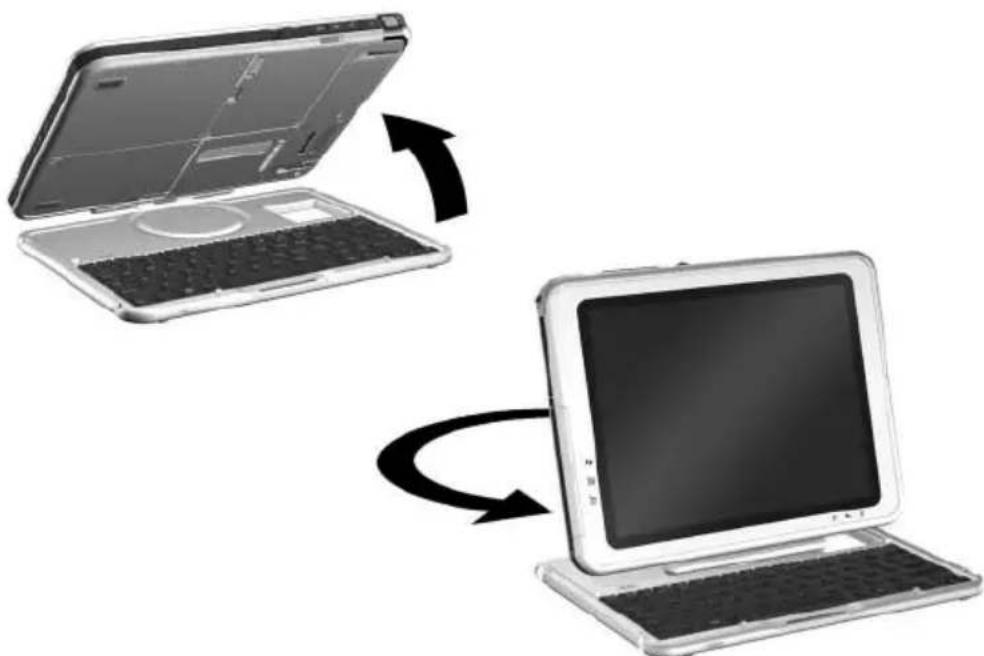

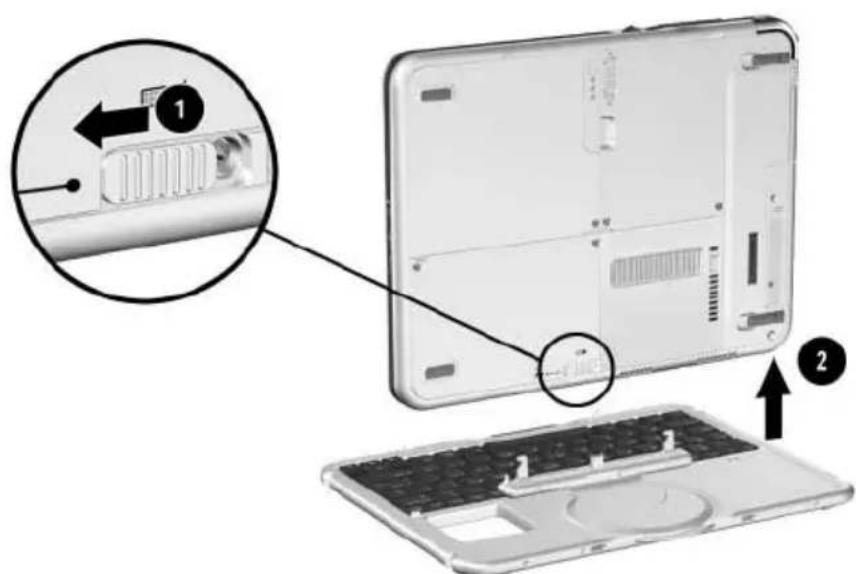

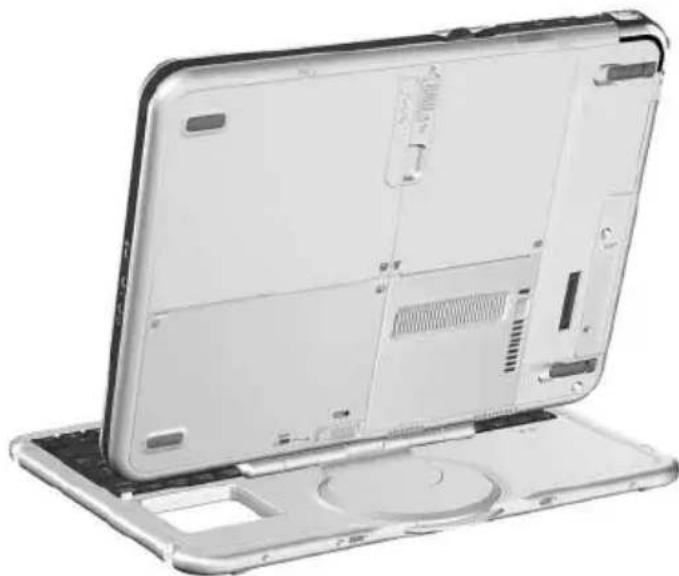

Déconnexion du PC Tablette du clavier 8-8

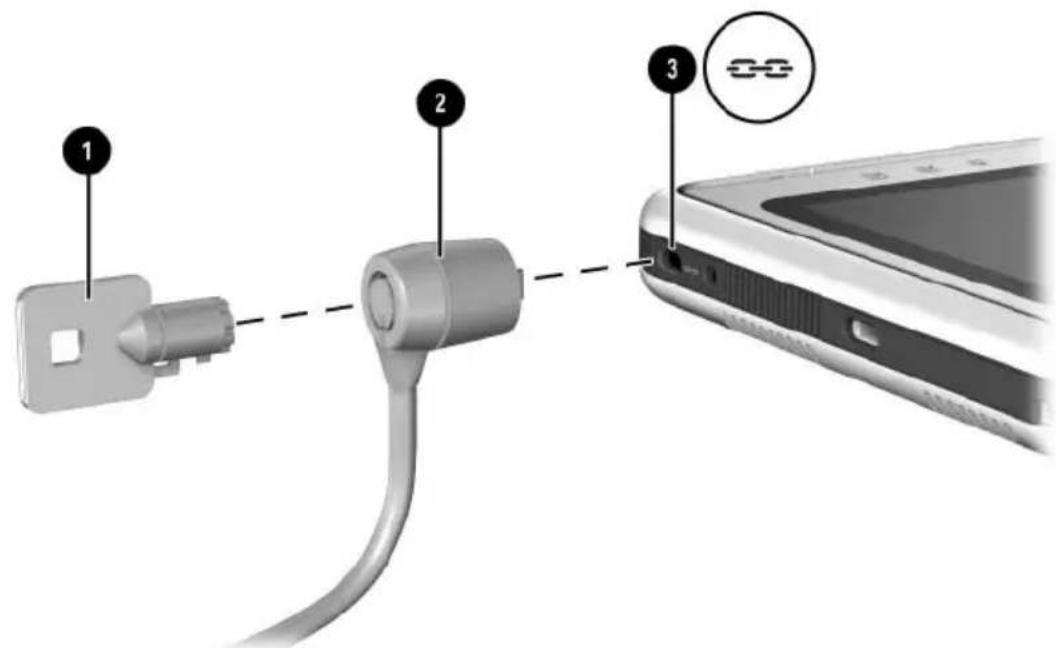

Dispositif antivol 8-10

9 Autres options matérielles

Obtention des mises à niveau. 9-1
Utilisation d'une PC Card. 9-1

Selection d'une PC Card 9-2
Configuration d'une PC Card. 9-2

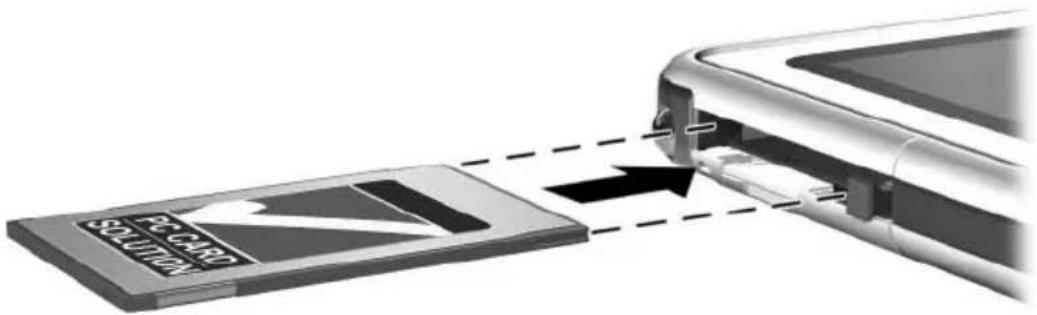

Insertion d'une PC Card. 9-3

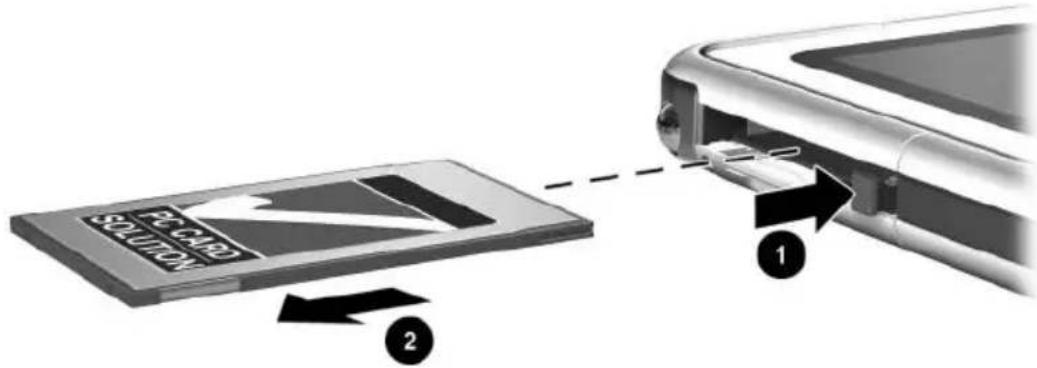

1. Arrêt et retrait d'une PC Card 9-3

Utilisation d'une carte SD 9-4

Configuration d'une carte SD 9-5

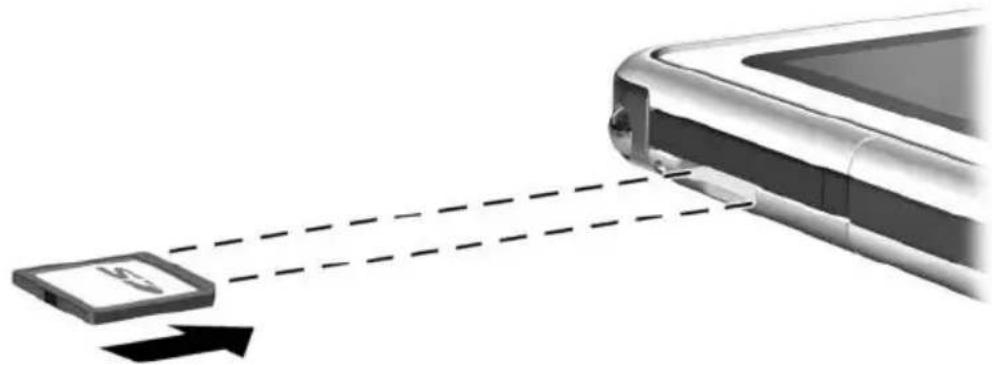

Insertion d'une carte SD. 9-5

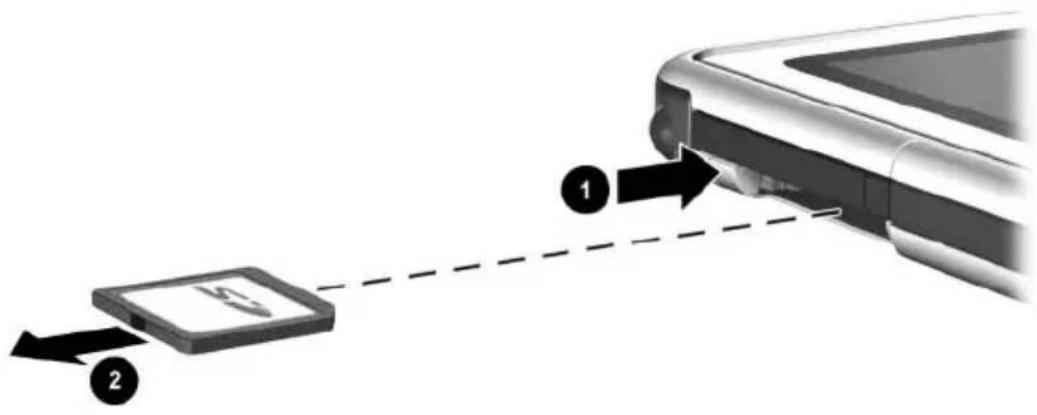

Arrêt et retrait d'une carte SD 9-6

Augmentation de la mémoire. 9-7

Affichage des informations relatives à la mémoire 9-7

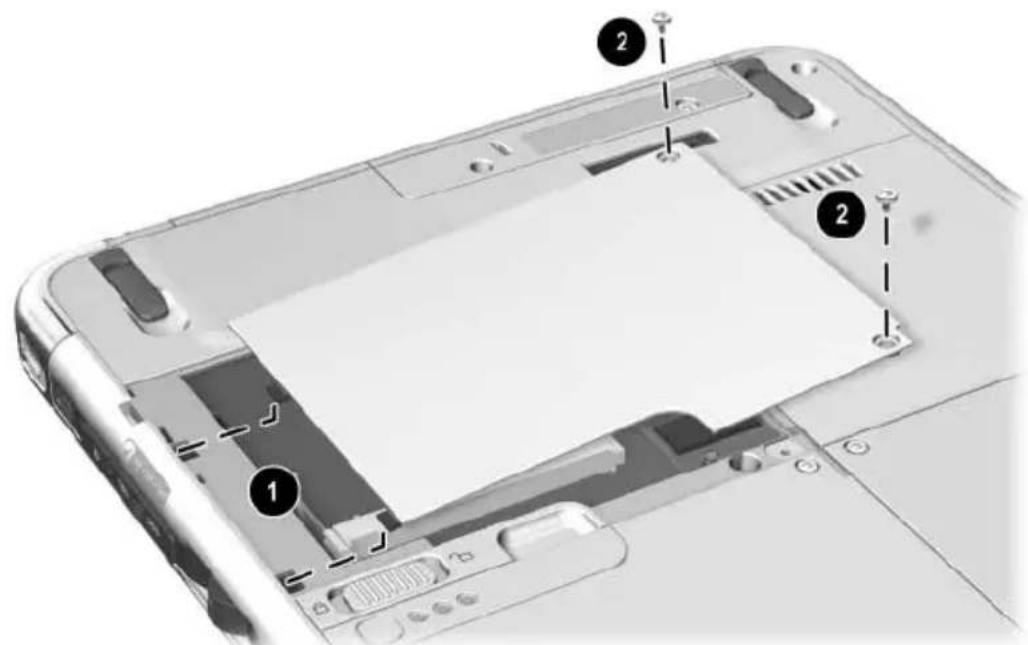

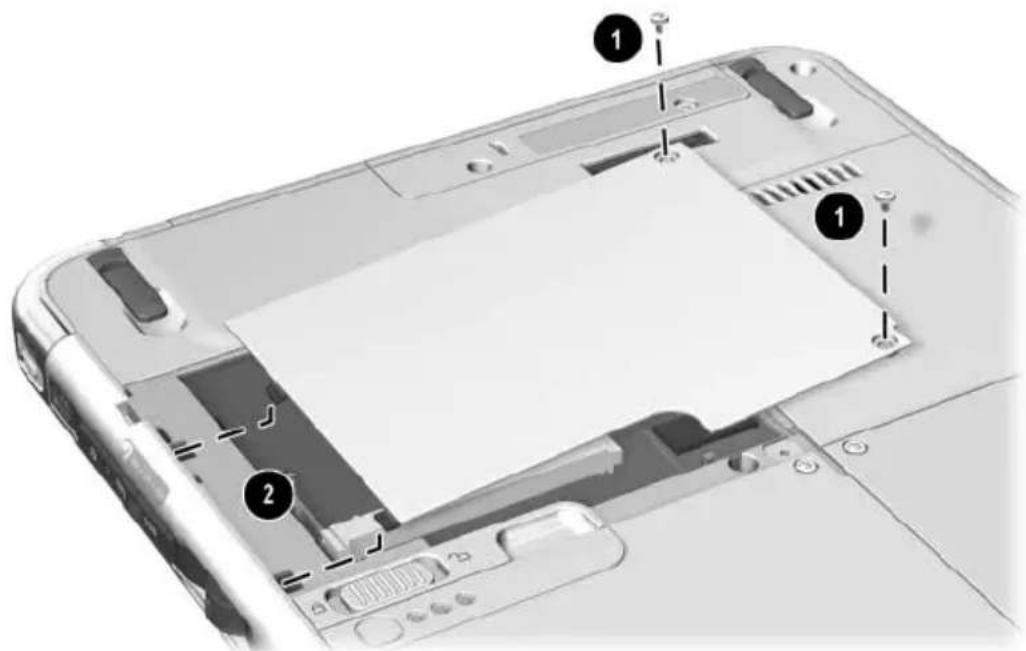

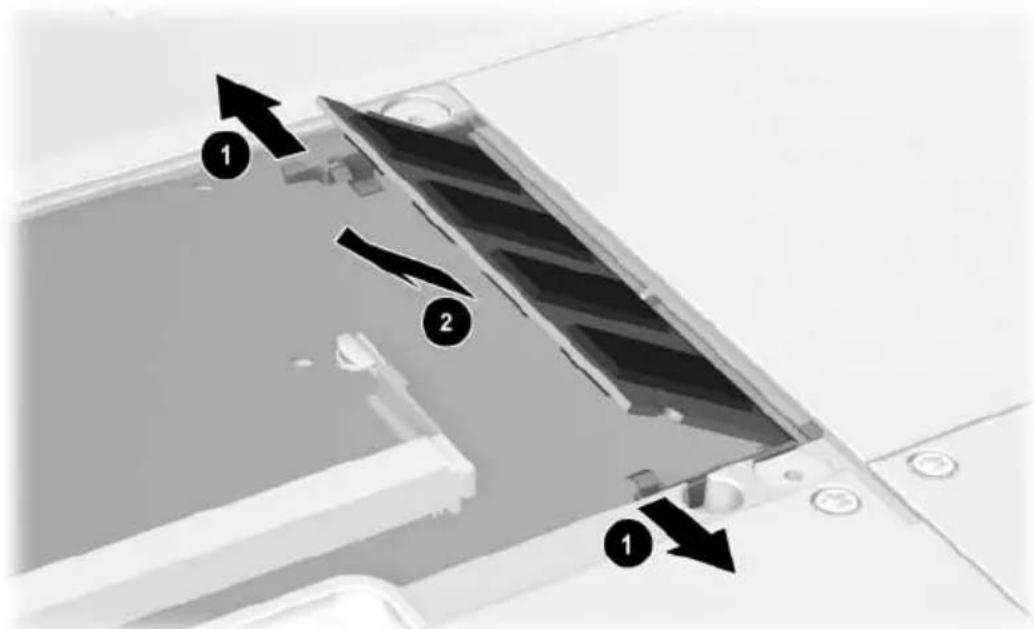

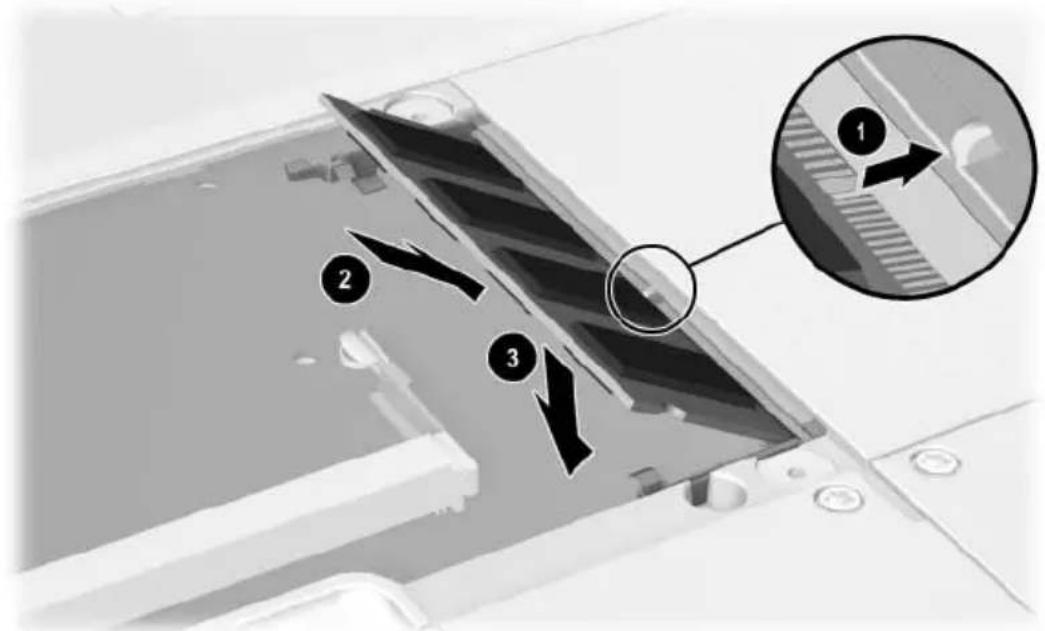

Retrait ou insertion d'un module mémoire 9-8

10 Maintenance, transport et déplacement

Gestion des logiciels 10-1
Protection du matériel 10-2

Utilisation des étuis 10-3

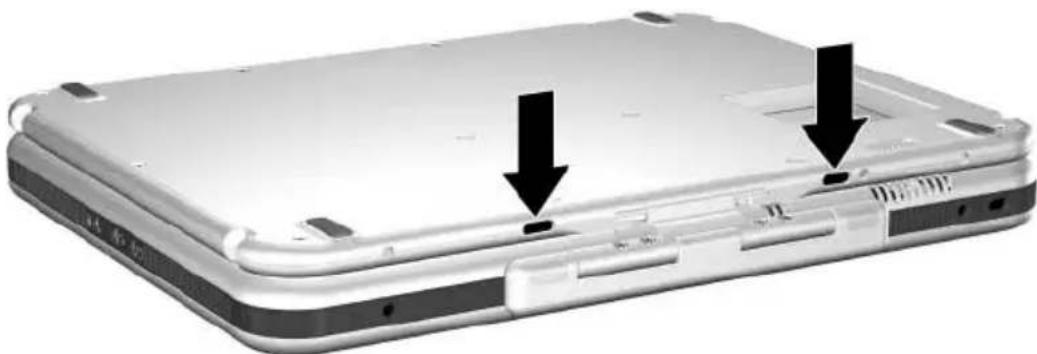

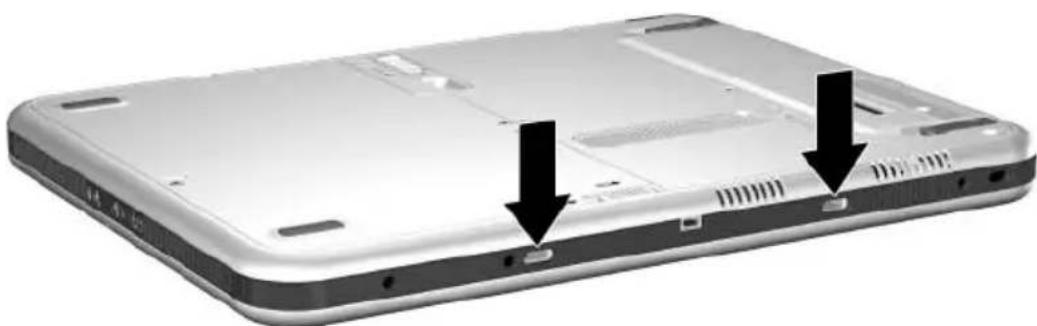

Fixation d'un etui 10-3

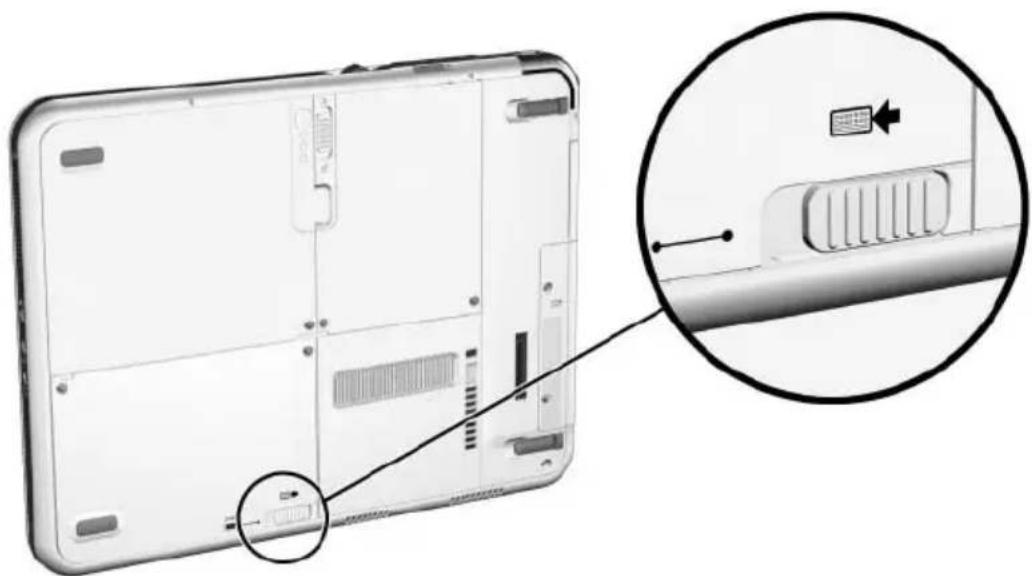

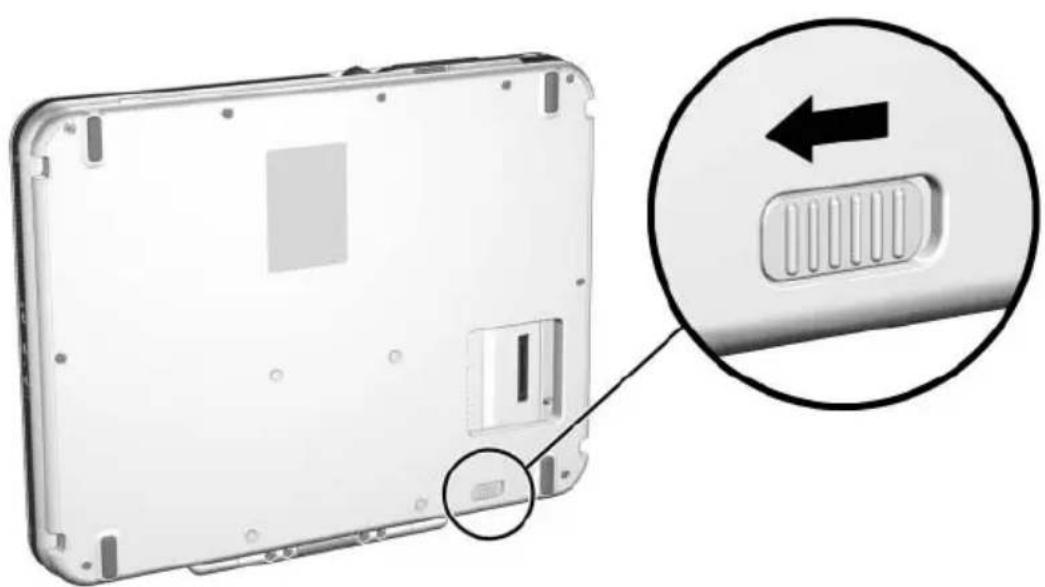

Retrait d'un etui 10-5

Nettoyage du matériel 10-6

Nettoyage de l'écran 10-6

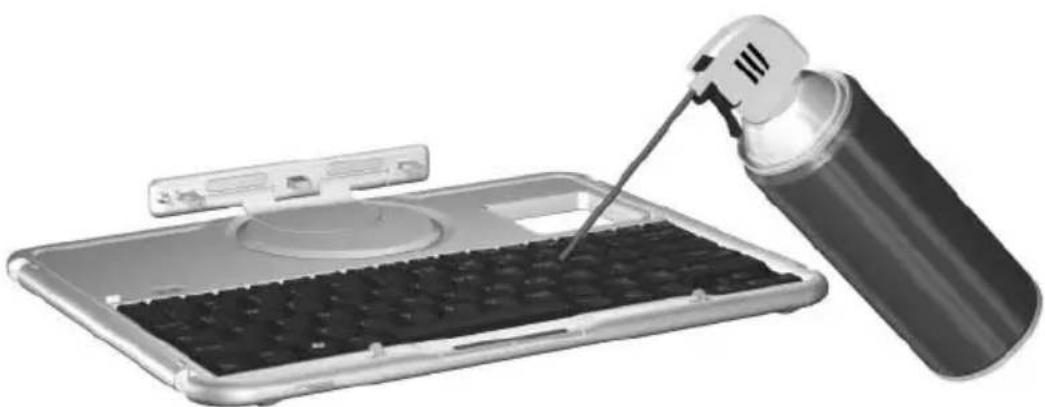

Nettoyage du clavier du PC Tablette. 10-7

Remplacement du matériel. 10-8

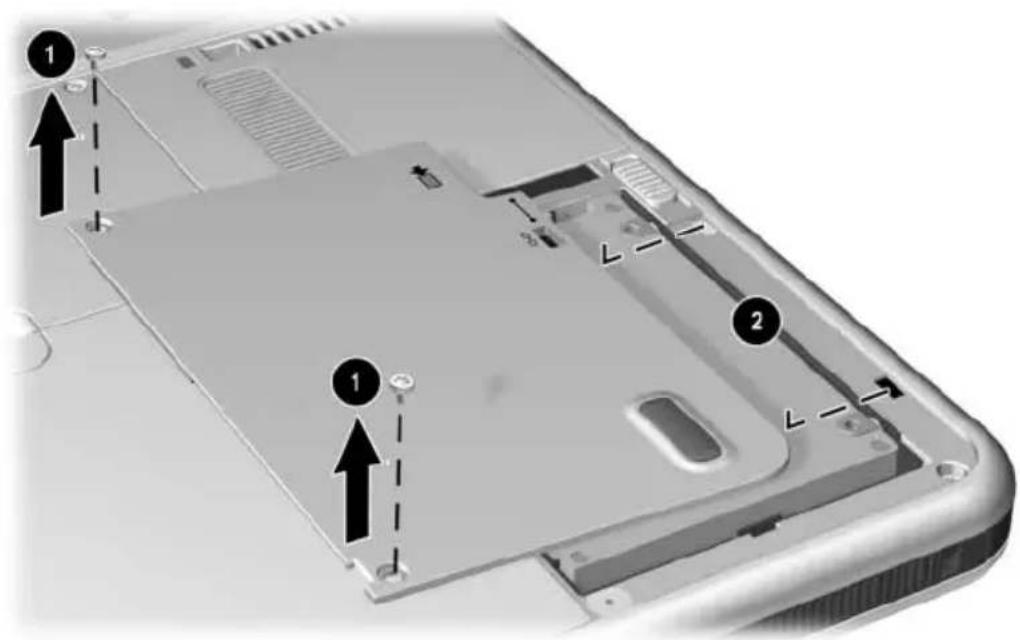

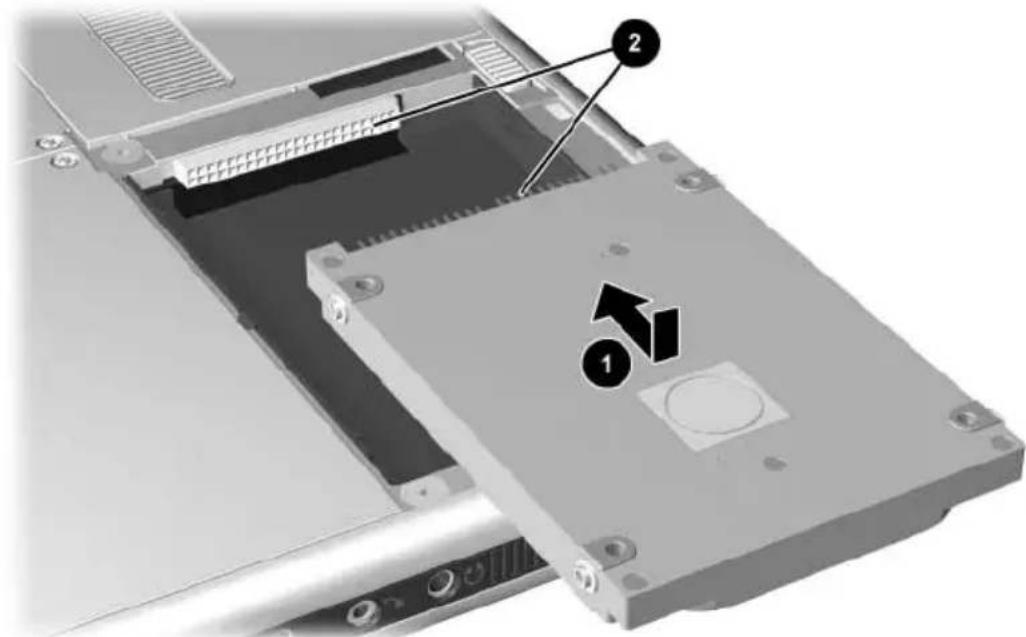

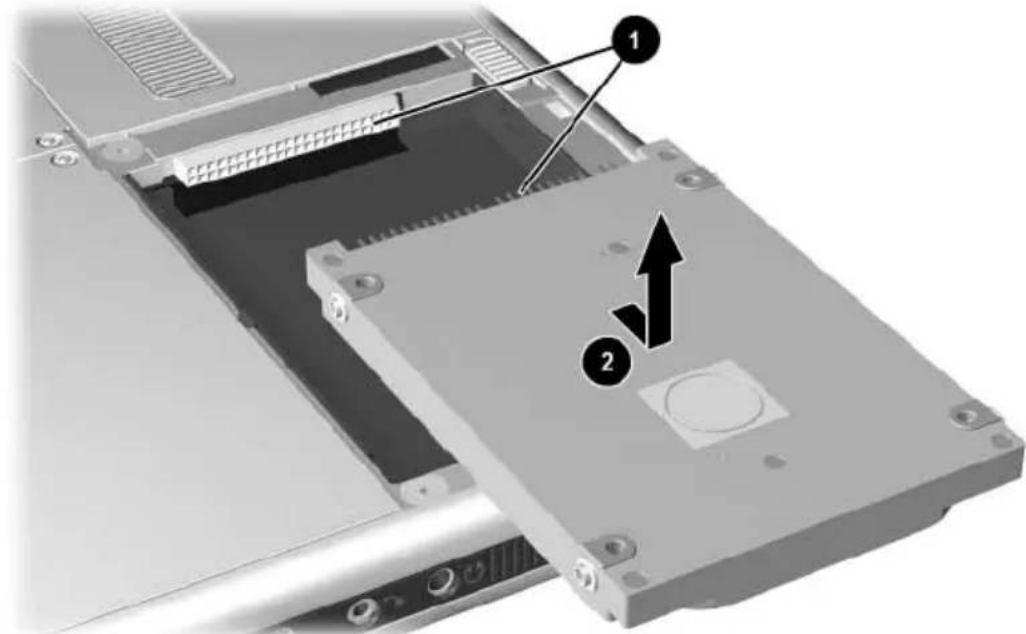

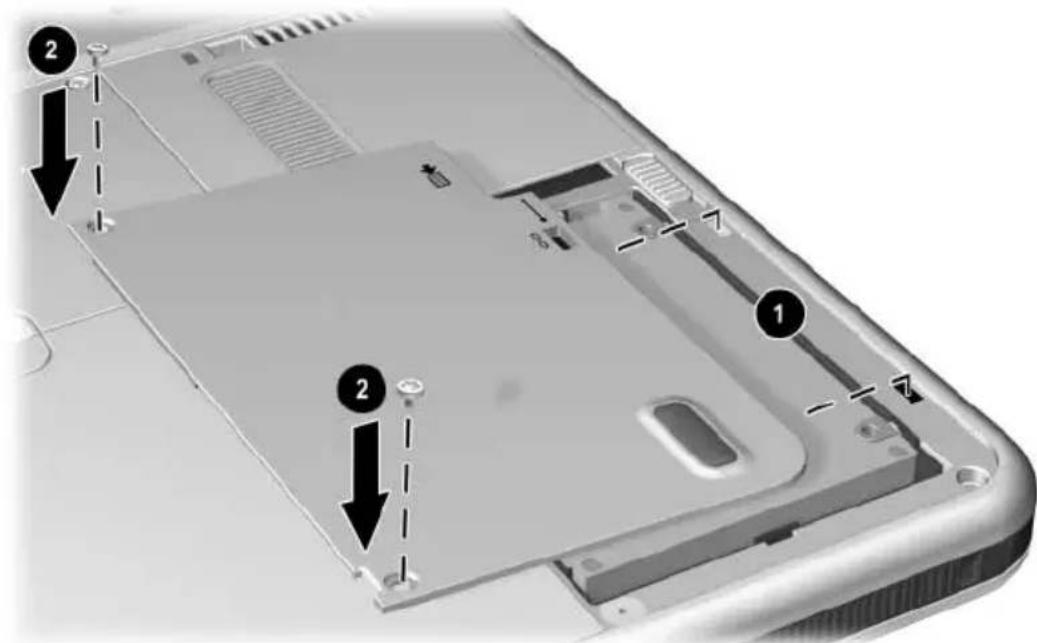

Remplacement du disque dur système. 10-8

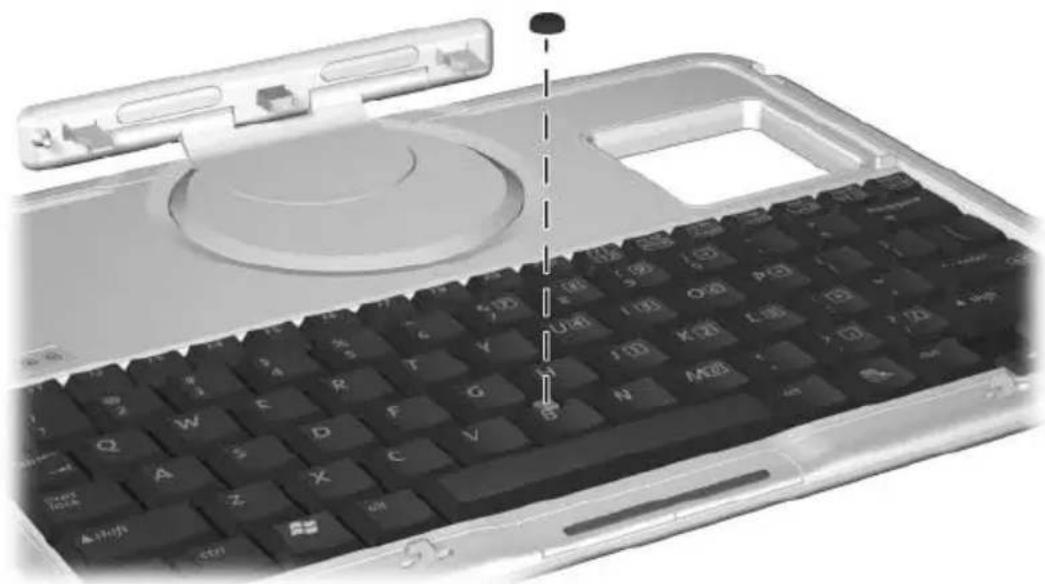

Remplacement du capuchon du bouton de pointage 10-13

Préparation du PC Tablette

pour le transport ou le déplacement 10-14
Déplacement avec le PC Tablette 10-15

Listede contrrole pour les voyageurs. 10-15
Contacter HP 10-16

11 Caracteristiques techniques

Dimensions du PC Tablette et du clavier. 11-1

Environnement d'exploitation du PC Tablette 11-2

Courant d'entrée nominal du PC Tablette 11-2

Caracteristiques du modem 11-3

Recherche d'autres informations

sur l'environnement 11-3

Index

Éléments externes

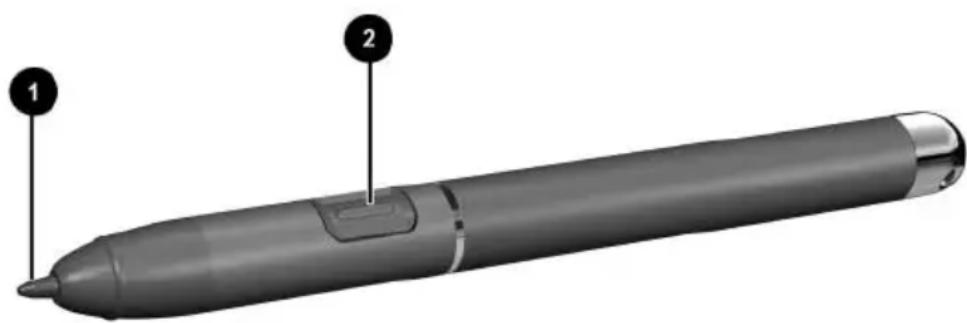

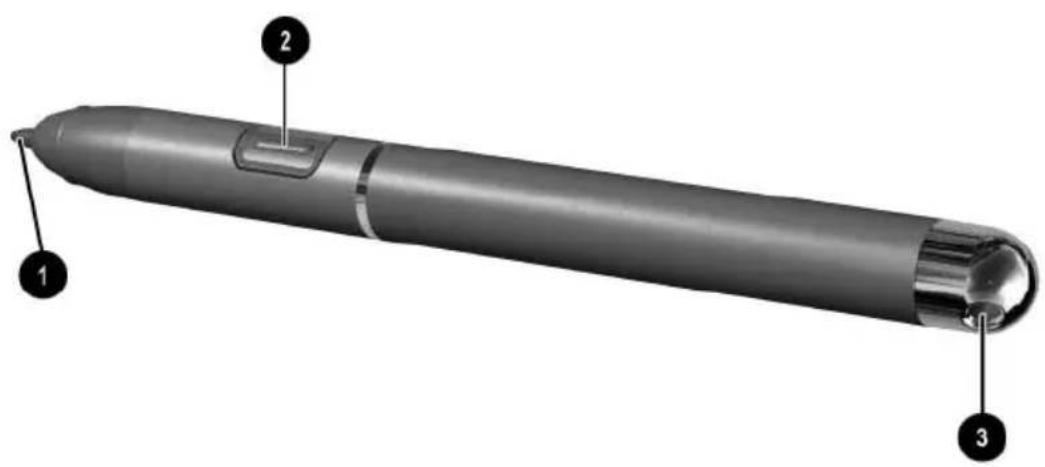

Éléments du stylet

Élement Description

1 Pointe du stylet Interagit avec le PC Tablette chaque fois que la pointe touche l'écran ou se situe à moins de 1,27 cm de l'écran. Lorsque vous l'appuyez ou la maintenez sur un bouton commandé par le stylet, elle active ce bouton.
Bouton du stylet Fonctionne comme le bouton droit d'une souris externe.
③ CEillet d'attache du stylet Utilisé avec l'oeillet d'attache du PC Tablette, il permet de fixer le stylet au PC Tablette.

Éléments du PC Tablette

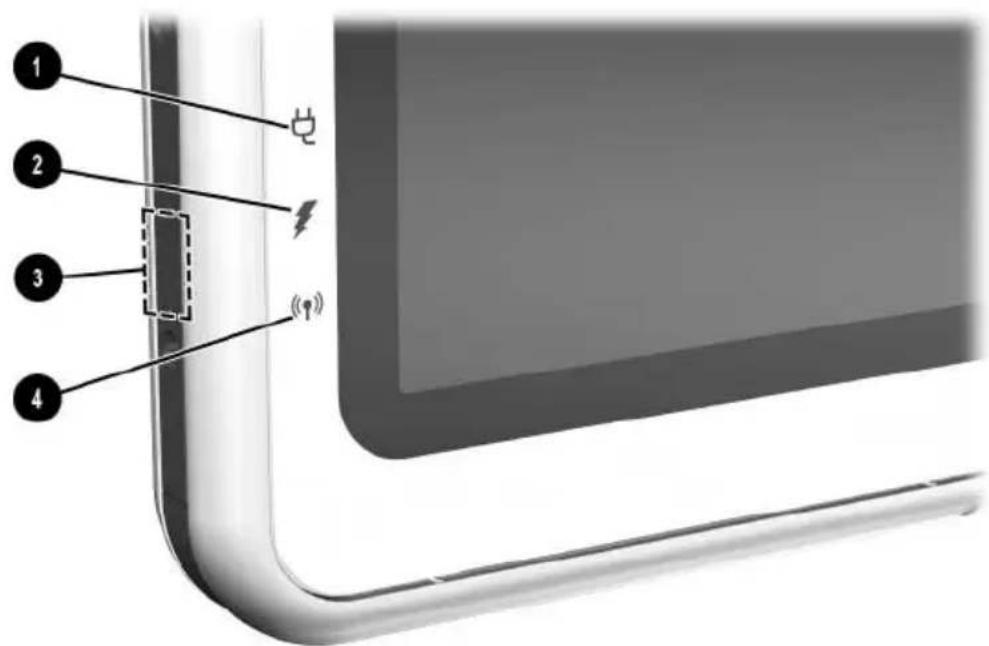

Panneau avant : voyants et Bluetooth

Élement Description

Voyant de l'adaptateur Allumé : l'alimentation est fournie par secteur l'adaptateur secteur.
Voyant de la batterie Allumé : un module batterie est en cours de charge.

Clignotant : un module batterie, qui est l'unique source d'alimentation, a atteint un niveau bas de charge.

Antenne Bluetooth Permit d'envoyer et de receivevoir des signaux sans fil intégré Bluetooth*.†
Voyant d'activité Allumé: le périphérique Mini PCI sans fil et/ouBluetooth est/son sous tension.Éteint: le périphérique Mini PCI sans fil et/ouBluetooth est/son hors tension.

*Bluetooth n'est pas disponible sur tous les modèles.

Pour optimiser les performances de Bluetooth, évitez d'obstruer la zone qui entoure l'antenne.

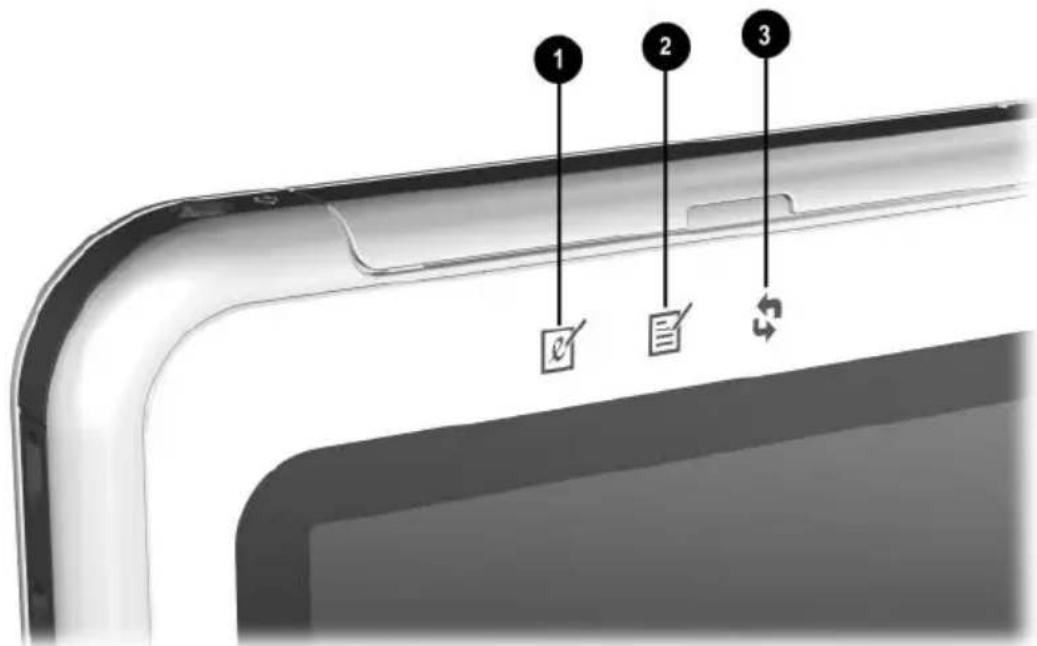

Panneau avant :boutons commandés par le stylet

Élement Description
1	Bouton d'ouverture du Panneau d'entrée du PC Tablette*	Lorsque Windows s'exécute, ce bouton permet d'ouvrir l'application Panneau d'entrée du PC Tablette Microsoft, qui comprend un bloc-notes et un clavier à l'écran.
2	Bouton d'ouverture du Journal*	Lorsque Windows s'exécute, ce bouton permet d'ouvrir et de fermer l'application Journal Microsoft, qui prend en charge l'écriture manuscrite.
3	Bouton Rotation* Permet d'afficher l'image en orientation Paysage ou Portrait.
*Ce tableau décrit les paramètres par défaut. Pour des informations sur la modification des fonctions des boutons d'ouverture du Panneau d'entrée et du Journal, ainsi que du bouton Rotation, consultez le chapitre 2, "Stylet, boutons et claviers".

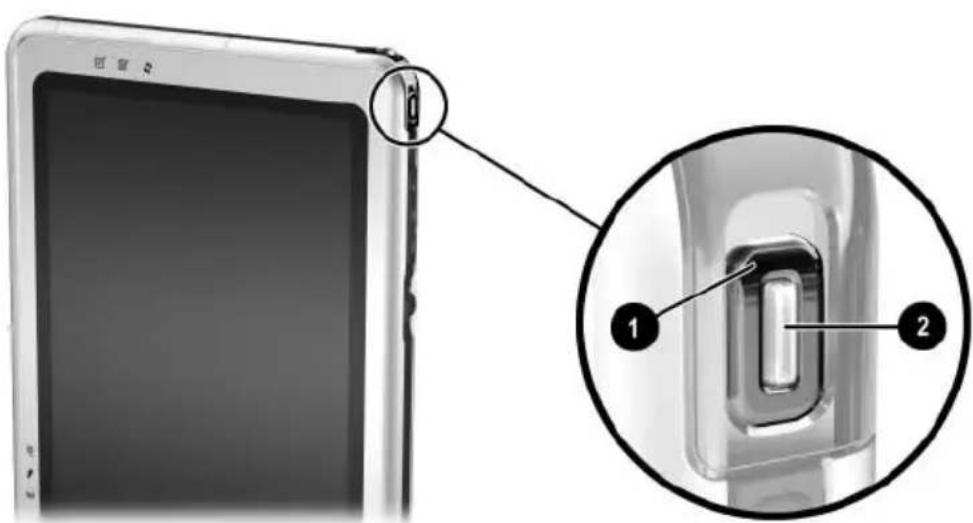

Côté droit : interrupteur d'alimentation et voyant Marche/Veille

Élement Description

Interrupteur d'alimentation*

Lorsque le PC Tablette est :
Eteint: met le PC Tablette sous tension.
■Allumé:activelemodeVeille.*
■En mode Veille:quite le mode Veille.
■En mode hibernation : quitte le mode Hibernation.*

Si le système)cesse de répondre et si vous ne pouvez pas utiliser les procédures de ferméture de Windows pour l'éteindre, appuyez sur ce bouton pendant 4 secondes.

Voyant Marche/Veille Allumé : le PC Tablette est sous tension.

Clignotant : le PC Tablette est en mode Veille.
Éteint : le PC Tablette est hors tension ou en mode Hibernation.

*Ce tableau déscrit les paramètres par défaut. Pour obtenir des informations sur la modification des fonctions de l'interrupteur d'alimentation et sur l'utilisation des modes Veille et Hibernation, reportez-vous, sur ce CD, au Manuel des logiciels, chapitre "Alimentation".

Côté droit : boutons Sécurité Windows et Permutation de l'affichage

Élement Description

1 Bouton Lorsque vous appuyez sur ce bouton à l'aide de Sécurité Windows* la pointe du stylet ou d'un petit objet comme le bout d'un trombonependant que :

■Windows s'exécuté, il permet d'entrer la commande Ctrl+Alt+Suppr.†
L'utilitaire Setup s'execute, permet d'entrer la commande de réinitialisation.

2 Bouton Lorsque Windows s'exécute, permute les modes Permutation d'affichage sur le moniteur externe :

■Interne seulment
■Interne et externe
■Bureau étendu

*Ce tableau déscrit les paramètres par défaut. Pour des informations sur la modification des fonctions du bouton Sécurité Windows, consultez le chapitre 2, "Stylet, boutons et claviers".

†Par souci de protection de vos données et de votre système, il est impossible d'entrée la commande Ctrl+Alt+Suppr à l'aide des touches Ctrl, Alt et Suppr du clavier à l'écran.

Côté droit : boutons esc, tab et Q

Élement Description

1 Bouton esc* Lorsque le PC Tablette:

Démarre et qu'un pointeur clignotant apparait à l'écran, ce bouton permet d'ouvrir l'utilitaire Setup.
Sous Windows, fonctionne comme la touche Échap d'un clavier standard.

2 Bouton tab Lorsque Windows s'exécute, ce bouton fonctionne comme le bouton Tab d'un clavier standard.†
Bouton Q Lorsque Windows s'exécute, ce bouton permet d'ouvrir ou de fermer Q Menu.

*Ce tableau déscrit les paramètres par défaut. Pour des informations sur la modification des fonctions des boutons esc, tab et Q, consultez le chapitre 2, "Stylet, boutons et claviers".

†Voues pouvez également utiliser le bouton tab en remplacement de la commande F12, pour répondre à un message d'amorçage de service réseau au démarrage.

Côté droit : molette et antennne

Élement Description

Molette* Fonctionne comme la touche Entree et

les touches flechéées haut et bas d'un clavier standard.

■Appuyez sur la molette pour entrer une commande.
■Actionnez-la vers le haut pour défilé vers le haut.
■Actionnez-la vers le bas pour défilérer vers le bas.

Antennes, invisibles de l'extérieur du PC Tablette

Permet d'envoyer et de receivevoir des signaux du réseau local sans fil interne.†

*Ce tableau déscrit les paramètres par défaut. Pour des informations sur la modification des fonctions de la molette, consultez le chapitre 2, "Stylet, boutons et claviers".

†Pour obtenir des performances optimales, évitez d'obstruer les antennes lorsque vous utilisez un réseau local sans fil interne.

Face inférieure

Élement Description

1 Connecteurs d'alignement Permettent de fixer le PC Tablette pour amarrage (2) à une station d'accueil en option.
Haut-parleurs (2) Emettent le son en stereo.
3 Prise de sortie audio Permit de connecter un casque ou des haut-parleurs stéreo alimentés en option.
4 Prise pour écouteurs Permet de connecter des écouteurs en option, par exemple un casque de téléphone mobile muni d'un microphone et d'une oreillette monophonique.
5 Prise de microphone Permit de connecter un microphone stéréophonique ou monophonique en option.
6 Microphone Permit d'entrée dessons monophoniques.*

*Si vous utilisez une application de reconnaissance vocale ou tout autre logiciel nécessitant du son de haute qualité, il est recommendé d'utiliser un microphone externe ou des écouteurs en option.

Côté gauche : connecteurs de raccordement et connecteur de clavier

Élement Description
1	Connecteurs du protecteur d'écran (2) Permettent de fixer le protecteur d'écran* lorsqu'il est raccordé au PC Tablette.
2	Connecteurs de raccordement universels (2) Permettent de fixer l'étui, un protecteur d'écran* ou un périphérique, par exemple un clavier, au PC Tablette.
3	Connecteur de clavier Permet de connecter le clavier au PC Tablette.
4	Connecteur de détrompeur Accueil une un détrompeur pour sécuriser les procédures de raccordement. Par exemple, si vous faites correspondre le détrompeur avec son connecteur, vous pouvez correctement orienter le PC Tablette vers le clavier lors de leur connexion.
*Un protecteur d'écran est livré avec la station d'accueil du PC Tablette en option.

Côté gauche : connecteur de dispositif antivol, ouverture d'áération et antenne

Élement Description
1	Port infrarouge IrDA Fast	Permet de mettre en place des transmissions infrarouges entre le PC Tablette et d'autres péripériques infrarouges.
2	Connecteur de dispositif antivol	Permet de fixer un dispositif antivol en option au PC Tablette.
3	Ouverture d'aération	Permet la circulation de l'air pour refroidir les éléments internes.
		Pour éviter une surchauffe, voirlez à ne pas obstruer cette ouverture. La ventilation ne doit pas être entravée par des éléments durs, par exemple une imprimante en option, ou des éléments soudues, tels que du tissu ou un tapis.
4	Antenne*, invisible de l'extérieur du PC Tablette	Permettent de receivevoir des signaux du réseau local sans fil interne.†
*Le PC Tablette dispose de 2 antennes. L'autre ANTENNE SE situe sur le côte croit. †Pour obtenir des performances optimes, évitez d'obstruer les antennes lorsque vous utilisez un réseau local sans fil interne.

Face supérieure : connecteurs et prises

Élément Description
1	Connecteur USB Permet de connecter un périphérique conforme USB 2.0 ou 1.1 en option.*
2	Connecteur de périphérique MultiBay externe	Permet de connecter un périphérique conforme USB 2.0 ou 1.1 en option.*
3	Prise téléphonique RJ-11	Permet de connecter un cable modem.
4	Prise réseau RJ-45 Permet de connecter un cable réseau Ethernet.
5	Connecteur de moniteur externe	Permet de connecter un moniteur externe VGA ou un projecteur en option.
6	Connecteur d'alimentation secteur	Permet de connecter un adaptateur secteur ou un cable d'alimentation en courant continu en option, un cable auto/avion, ou encore un chargeur/adaptateur auto.
*Si vous avez branché un périphérique MultiBay externe en option sur le connecteur USB, vous doivent également le connecter à une source d'alimentation externe. En revanche, si vous avez branché un périphérique MultiBay externe sur le connecteur MultiBay externe, il n'est pas nécessaire de le connecter à une source d'alimentation externe.

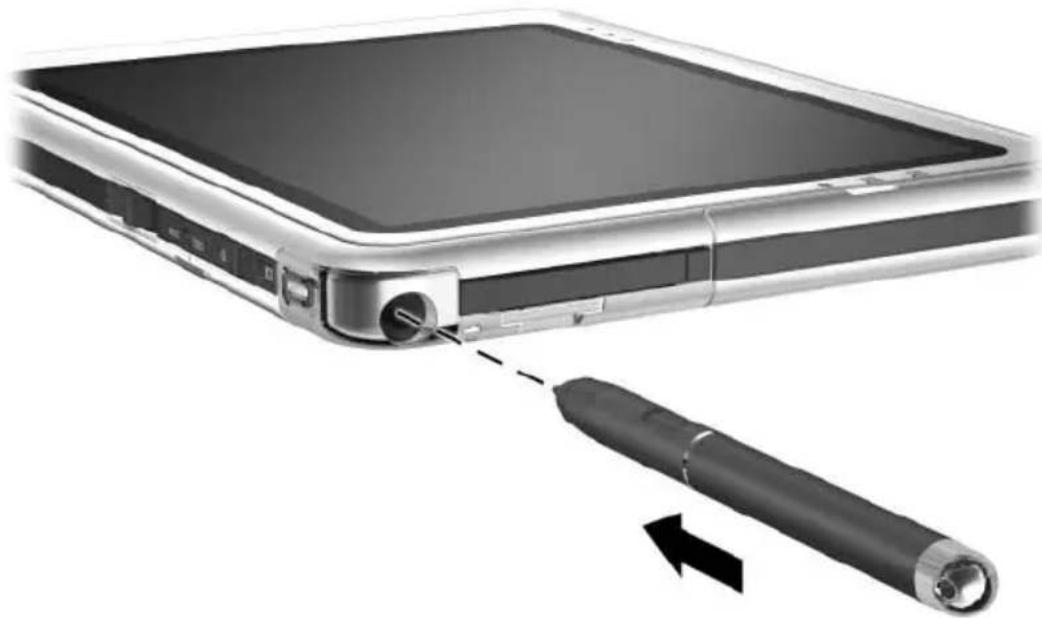

Face supérieure : compartment du stylet et voyants de connexion au réseau local

Élément Description
1	Compartment du stylet (illustré avec le stylet 2 inséré)
3	Voyants de connexion au réseau local (2)

Face supérieure : connecteurs de cartes, boutons et øillet d'attache

Élement Description
1	Connecteur de PC Card	Prend en charge une PC Card 32 bits (CardBus) ou 16 bits de Type I ou de Type II en option.
2	Bouton d'éjection de la PC Card	Éjecte du connecteur une PC Card en option.
3	Cèillet d'attache du PC Tablette	Utilisé avec l'oeillet d'attache du stylet, permet d'attacher le stylet au PC Tablette.
4	Connecteur de SD (Secure Digital)	Prend en charge une carte SD en option.

Face arrière : disposits de raccordement et compartmentement de disque dur

Élément Description
1	Connecteur d'amarrage	Permet de connecter le PC Tablette à une station d'accueil en option.
2	Encoche de fixation du loquet d'amarrage	Accueille le loquet de fixationprésent sur une station d'accueil en option, afin de fixer le PC Tablette à la station d'accueil.
3	Commutateur de dégagement	Permet de libérer un élément raccordé, par exemple l'étui, un protecteur d'écran* ou un clavier de PC Tablette en option, d'un connecteur de raccordement universel.
4	Compartment de disque dur	Contient le disque dur système.
5	Vis de fixation du compartment de disque dur (2)	Permettent de fixer le cache du compartment de disque dur au PC Tablette.
*Un protecteur d'écran est fourni avec la station d'accueil du PC Tablette en option.

Face arrêté : compartment de batterie

Élément Description
1	Loquet de dégagement du module batterie	Permet de libérer le module batterie de son département.
2	Bouton de contrôle rapide du module batterie*	Permet d'activer les voyants de contrôle rapide de la batterie (voir ci-dessous) qui affichent la quantité de charge restante.
3	Voyants de contrôle rapide (3) du module batterie*	Allumé : chaquevoyant représenté un pourcentage de charge totale. Ainsi, lorsque les 3 voyants sont allumés, le module batterie est complètement chargé. Clignotant : lorsqu'un des voyageurs clignote, le pourcentage de charge restante du module batterie est inférieur à 5 %.
4	Compartment de batterie	Contient le module batterie. Contient également une vis de sécurité du module batterie.*
*Cette illustration présente le module batterie inséré dans son département. Le module batterie est fourni avec le PC Tablette, mais il n'est pas inséré. Pour des instructions d'insertion et des informations sur l'utilisation de la vis de protection du module batterie contre le vol, consultez le chapitre 3, "Modules batterie".

Face arrrière : compartmenté mémoire et Mini PCI

Élement Description

Compartiment mémoire et Mini PCI, invisible de l'extérieur du PC Tablette

Contient un connecteur de mémoire pour un module mémoire conforme PC133.

Peut également logger une carte Mini PCI en option, par exemple une carte modem. Une carte Mini PCI est fournie avec certains modèles de PC Tablette.

La FCC ne tolere pas l'utilisation de péripériques Mini PCI non autorisés avec le PC Tablette. L'installation d'un péripérisque Mini PCI non pris en charge peut empêcher le bon fonctionnement du PC Tablette et entrainer l'affichage d'un message d'avertissement. Pour que le PC Tablette fonctionne à nouveau normalement, retirez le péripérisque non autorisé. Si un message d'avertissement concernant le péripérisque Mini PCI signale une erreur, contactez l'assistance technique HP.

2 Vis de fixation du compartmenté mémoire et Mini PCI (2)

Permettent de fixer le cache du compartment
mémoire et Mini PCI.

Face arrêté : étiquettes

Élément Description
1	Étiquette du certificat d'authenticité Microsoft (à l'intérieur du compartment de batterie)	Indique le numéro de clé du logiciel. Ce numéro peut être requis lors de la mise à jour de votre système d'exploitation ou pour la résolution des problèmes liés à son'utilisation.
2	Étiquette du système Fournit des informations sur les réglements applications applicables au PC Tablete.
3	Étiquette d'identification du produit	Contient le numéro de série du PC Tablette ainsi qu'un code décrivant sa configuration initiale. Vous aurez besoin de ce numéro de série si vous appelez le service d'assistance HP.
4	Étiquette d'homologation du modem	Répertorie les pays dans lesquels le modem a été homologué.*
5	Étiquette de certification des liaisons sans fil (sur le péripérisque sans fil Mini PCI)	Répertorie les pays dans lesquels le péripérisque sans fil a été homologué.*
* Ces informations vous seront utiles lors de vos déplacements.

Face arrrière : pieds d'inclinaison et patins

Élement Description

Pieds d'inclinaison (2) Lorsque vous utilisez le PC Tablette en orientation Portrait sous forme de dispositif autonome, ces pieds permettent d'élever la partie supérieure du PC Tablette pour obtenir un angle d'écriture et d'affichage comfortable.
Patins (2) Permettent de stabiliser le PC Tablette lorsqu'il est placé sous forme de dispositif autonome sur une surface plane.

Autres éléments standard du PC Tablette

Les éléments livrés avec le PC Tablette varient selon les zones géographiques et le matériel commandé. Les illustrations et tableaux ci-après permettent d'identifier les éléments externes standard livrés avec la plupart des modèles de PC Tablette.

Ces illustrations ne comprend pas la documentation et les CD supplémentaires, l'étui livre avec le PC Tablette ou un clavier en option, ou encore les péripériques en option tels que les PC Cards ou les unités. Le disque dur du système est livré à l'intérieur du compartment de disque dur.

CD de documentation

Parmi les CD fournis figurent :

Le CD Bibliothèque de documentation qui comprend la documentation spécifique au PC Tablette et les informations sur le modem, le réseau, la sécurité et les réglementations.
Pour plus d'informations sur l'utilisation de ce CD, reportez-vous au manuel imprimé Mise en route livre avec le PC Tablette.
Le CD Bibliothèque de documentation - Réseau local sans fil qui comprend la documentation sur les péripériques sans fil disponibles pour le PC Tablette.
Le CD Bibliothèque de documentation - Bluetooth, qui comprend les manuels et les logiciels de connexion sans fil Bluetooth.

Les informations relatives aux communications sans fil dépendent de la configuration exacte de votre PC Tablette.

Cordons et câbles

Élement Description

Cordon d'alimentation*

Permet de brancher l'adaptateur secteur sur une prise électrique.

Cable modem Permit de connecter un modem à la prise téléphonique RJ-11 ou à un adaptateur de modem propre au pays.

Le cable modem est équipé d'un connecteur téléphonique RJ-11 à 6 broches à chaque extrémité.

3 Câble réseau Permet de connecter le PC Tablette à une prise (réseau Ethernet) RJ-45. Un cable réseau est fourni avec les modèles réseau uniquement.

Le cable réseau est équipé d'un connecteur réseau RJ-45 à 8 broches à chaque extrémité.

*La forme des cordons d'alimentation varie selon les pays.

Adaptateurs et accessoires

Élément Description
1	Adaptateur secteur* Convertit le courant alternatif en courant continu.
2	Adaptateur de modem propre au pays (fourni uniquement avec les modèles de modems dans certains pays)
3	Adaptateur secteur propre au Japon (Japon seulement)
4	Module batterie Alimente le PC Tablette lorsqu'il n'est pas connecté à une source d'alimentation externe.
*La forme des adaptateurs secteur varie selon les pays. Seul l'adaptateur secteur livré avec le PC Tablette ou un adaptorateur secteur de rechange fourni par HP doit être utilisé avec l'appareil.

Éléments du clavier du PC Tablette

Cette section identifie les éléments matériels du clavier du PC Tablette en option.

Pour plus d'informations sur l'assemblage, le désassemblage et le réglage du clavier, consultez le chapitre 8, "Connexions de périhériques externes".
Pour des informations sur l'utilisation du clavier, consultez le chapitre 2, "Stylet, boutons et claviers".

Panneau avant :voyants et dispositif de pointage

Élément Description
1	Voyant Verr Num Allumé : le pavé numérique est activé.
2	Voyant Verr Maj Allumé : la fonction Verr Maj est activée.
3	Bouton de pointage Permet de déplacer le pointeur pour sélectionner et activer des éléments à l'écran.
4	Touches gauche et droite du bouton de pointage Fonctionnent comme les boutons gauche et droit d'une souris externe.

Panneau avant : touches

Élement Description

1 Touches de fonction (11) Permettent d'effectuer des opérations relatives au système et aux applications. Par exemple, sous Windows et dans de nombreuses applications, la touche F1 ouvre le fichier d'aide.

Pour entrer une fonction F11, appuyez sur F11/F12.
Pour entrer une fonction F12, appuyez sur Fn+F11/F12.

Fn Associée à d'autres touches, permet d'exécuter des opérations système. Par exemple, la pression sur la combinaison de touches Fn+Verr num active le pavé numérique.

3 Touches du pavé Peuvent etre utilisées comme les touches d'un pavé numérique (15)^* numérique externe.
4 Touche Permet d'afficher le menu Demarrer de Windows. logo Windows
5 Touche Permet d'afficher le menu contextuel d'un élément d'application qui se trouve sous le pointeur.

*Pour des informations sur l'utilisation des touches du pavé numérique, consultez le chapitre 2, "Stylet, boutons et claviers".

Panneau avant : disposits de positionnement et fonctions de sécurité

Élément Description
1	Disque de rotation Fait pivoter le PC Tablette lorsqu'il est connecté au clavier.
2	Encoches d'alignement pour amarrage (4)	Permettent d'orienter le PC Tablette et le clavier dans une station d'accueil en option.
3	Loquet du clavier Lorsque le PC Tablette et le clavier sont fermés, permet de verrouiller le PC Tablette au clavier :■Faites-le glisser vers la droite pour fixer le PC Tablette au clavier.■Faites-le glisser vers la gauche pour déverrouiller le PC Tablette du clavier.

Face supérieure :

Élement Description

1 Détrompeur S'insère dans le connecteur de détompeur du PC Tablette pour sécuriser les procédures de connexion. Par exemple, si vous faites correspondre le détompeur avec son connecteur, vous pouvez correctement orienter le PC Tablette vers le clavier lors de leur connexion.
Crochets du clavier (2) Permettent de fixer le PC Tablette au clavier.
3 Connecteur de clavier Permet de connecter le PC Tablette au clavier.
Réglage de l'inclinaison Permit d'incliner le PC Tablette vers le haut ou vers le bas lorsqu'il est connecté au clavier.

Face arrrière

Élement Description
1	Connecteurs du protecteur d'écran (2)	Permettent de fixer un protecteur d'écran* au clavier.
2	Commutateur de dégagement	Permet de déconnecter des éléments raccordés, tels que l'étui, un protecteur d'écran* ou le PC Tablette, du clavier.
3	Ouverture du connecteur d'amarrage	Permet de connecter le PC Tablette à une station d'accueil en option lorsqu'il est raccordé au clavier.
4	Connecteurs de raccordement universels (2)	Permettent de fixer l'étui, le protecteur d'écran* ou le PC Tablette au clavier.
*Un protecteur d'écran est fourni avec la station d'accueil du PC Tablette en option.

Autres éléments standard du clavier

Élement Description

Capuchons de rechange pour bouton de pointage (2)

Permettent de remplacer un capuchon de bouton de pointage use.

Stylet, boutons et claviers

Vous pouvez entraïer des informations dans le PC Tablette et y acceder à l'aide de la voix (prise en charge de l'anglais uniquement), du stylet, des boutons, du clavier à l'écran, ou encore du clavier du PC Tablette ou du clavier USB externe en option. Il est possible de branchier une souris externe en option sur un connecteur USB du PC Tablette, d'une station d'accueil en option ou de certains claviers USB externes.

Ce chapitre fournit des informations sur l'utilisation du stylet, des boutons, du clavier à l'écran et du clavier du PC Tablette.

Stylet

Vous peuvent utiliser le stylet pour écrire dans les applications qui lui sont spécifiques, notamment le Journal et le Panneau d'entrée du PC Tablette, les applications Microsoft Office et la plupart des autres applications et utilisaires Windows. Les informations que vous écrivez sur l'écran avec le stylet peuvent être classées, partagées et faire l'objet d'une recherche dans la plupart des applications Windows.

Pour acceder aux informations de base sur l'utilisation du stylet dans le système d'exploitation, reportez-vous au manuel imprimé Windows XP Tablet PC Edition Start Here (Windows XP Édition Tablet PC Mise en route).
Pour acceder aux didacticiels contenant des informations plus détaillées sur l'utilisation du stylet dans le système du PC Tablette :

1. Ouvrez l'Explorateur Windows. Pour ouvrir l'Explorateur Windows à partir du bouton Démarrer, Sélectionner Démarrer > Tous les programmes > Accessoires > Explorateur Windows.
2. Dans l'Explorateur Windows, Sélectionnez Poste de travail > Disque local (C:) > WINDOWS > Aide > latute.hta.

Saisie de données avec le stylet

Identification de la pointe et du bouton du stylet

Le stylet interagit avec le PC Tablette chaque fois que la pointe ① se situe à moins de 1,27 cm de l'écran. Le bouton du stylet ② émule les fonctions du bouton droit d'une souris externe.

Identification de la pointe et du bouton du stylet

Position du stylet

Tenez le stylet comme si vous écriviez avec un stylo ou un crayon normal. Placez votre main sur le stylet de sorte à ne pas appuyer accidentellement sur le bouton.

Lorsque vous contrôle les mouvements du stylet, concentrez-vous sur le pointeur et non sur la pointe du stylet.

Exécution de clics avec le stylet

Pour selectionner un élément à l'écran comme vous le feriez avec le bouton gauche d'une souris externe :

» Appuyez sur l'élement avec la pointe du stylet.

Pour double-cliquer sur un élément à l'écran comme vous le fériez avec le bouton gauche d'une souris externe :

» Appuyez deux fois sur l'objet avec la pointe du stylet.

Pour selectionner un élément comme vous le feriez avec le bouton droit d'une souris externe :

» Appuyez sur le bouton du stylet et maintenez-le enforcé, puis appuyez sur l'élement avec la pointe du stylet.

Exécution d'autres procédures avec le stylet

Outre l'émulation de clicks, le stylet permet d'effectuer les tâches suivantes:

■Pour afficher l'emplacement du pointeur, maintenez la pointe du stylet directement au-dessus d'un emplacement de l'écran du PC Tablette sans toucher l'écran.
Pour afficher les options de menu relatives à un élément de l'écran, appuyez sur l'écran avec la pointe du stylet.
Pour écrire à l'écran avec le stylet, utilisez la pointe.
■Pour appuyer sur un bouton commande par le stylet, utilisez la pointe du stylet.

Sensibilité à la pression

Le PC Tablette est doté d'une fonctionnalité de sensibilité à la pression. Cela signifie que vous pouvez dessiner des lignes dont l'épaissur variera en fonction de la pression exercée sur le stylet.

Étalandage du stylet

Le stylet peut utiliser l'étalonnage par défaut ou un étalonnage définir par un autre utiliseur. Toutefois, HP recommende vivement d'utiliser le stylet uniquement lorsqu'il est étalonné par rapport à votre écriture manuscrite personnelle et aux mouvements de la souris. L'étalonnage optimise les performances du stylet pour tous les utilisateurs, notamment pour les gauchers.

Pour étabonnner le stylet :

1. Sélectionnez Demarrer > Panneau de configuration > icône Imprimantes et autres périphériques > fenêtre Tablet and Pen Settings (Paramètres du PC Tablette et du stylet) > onglet Settings (Paramètres).
2. Cliquez sur le bouton Calibrate (Étalonner).
3. Suívez les instructions qui s'affichent.

□Appuyez le stylet sur le centre de chaque marque d'étalonnage. Ces marques s'affichent à l'écran sous la forme de signes plus (+).

Étaliennez le stylet afin de pouvoir l'utiliser en orientation.
Portrait et Paysage.

Vous pouvez afficher les informations relatives à un paramètre dans la fenêtre Tablet and Pen Settings (Paramétres du PC Tablette et du stylet) en cliquant sur le bouton en forme de point d'interrogation situé dans l'angle supérieur droit de la fenêtre, puis en selectionnant un paramètre. Une définition, une explication ou une procédure s'affiche.

Utilisation du compartment du stylet

Pour protéger le stylet lorsque vous ne l'utilisez pas, insérez-le dans son compartment sur le PC Tablette, en introduisant d'abord la pointe.

Insertion du stylet dans son département

Définition des préférences du stylet

Les préférences du stylet se définissent dans la fenêtre Tablet and Pen Settings (Paramètres du PC Tablette et du stylet) du système d'exploitation. Elles comprend les paramètres d'optimisation de la reconnaissance de l'écriture manuscrite et l'emplacement des menus à l'écran pour tous les utilisateurs (droitiers ou gauchers). Pour acceder aux paramètres du stylet :

Sélectionnez Demarrer > Panneau de configuration > icône Imprimantes et autres périphériques > fenêtre Tablet and Pen Settings (Paramètres du PC Tablette et du stylet) > onglet Pen Options (Options du stylet).

Les préférences définies dans la fenêtre Tablet and Pen Settings (Paramètres du PC Tablette et du stylet) sont spécifiques au stylet et au PC Tablette.

Les préférences relatives au dispositif de pointage, telles que la vitesse du pointeur et du click et les traces de la souris, qui s'appliquent à tout dispositif de pointage du système, se définissant dans la fenêtre Propriétés de souris. Pour des instructions, consultez "Définition des préférences relatives au dispositif de pointage" dans la section "Clavier du PC Tablette", plus loin dans ce chapitre.

Boutons

Les 9 boutons permettent d'entrer des commandes généralement executées avec les touches du clavier lorsque vous utilisez le PC Tablette sans clavier externe. Vous pouvez également utiliser ces boutons avec le clavier à l'écran ou avec un clavier en option.

Identification des boutons

1 Bouton d'ouverture du Panneau d'entrée du PC Tablette
Bouton d'ouverture du Journal
⑥ Bouton Rotation ⑥ Bouton tab

Permutation de l'affichage
Bouton Q
Bouton Sécurité Windows
Bouton esc
Mollete

Identification des boutons

Aide-mémoire des boutons

Le tableau suivant identifie le paramètre par défaut et la procédure d'activation de chaque bouton.

■Pour activer un bouton commandé par le stylet, appuyez sur le bouton avec la pointe du stylet.
■Pour activer un bouton commande manuellement, appuyez sur le bouton puis relâchéz-le.

Bouton Fonction par défaut Activation
Bouton d'ouverture du Panneau d'entrée du TabletPC*	Permet d'ouvoir et de fermer l'application Panneau d'entrée du Tablet PC qui comprend un bloc-notes et un clavier à l'écran.	Stylet
Bouton d'ouverture du Journal*	Permet d'ouvoir et de fermer l'application Journal.	Stylet
Bouton Rotation*	Permet d'afficher l'image en orientation Paysage ou Portrait.	Stylet
Bouton Permutation de l'affichage	Lorsque Windows s'exécute, permute les modes d'affichage sur le moniteur exteme : ■Interne seulement ■Interne et externe ■Bureau étendu	Manuelle
Bouton de menu Q*	Permet d'ouvoir et de fermer Q Menu. Manuelle
Bouton tab* Fonctionne comme la touche Tab d'un clavier standard.	Manuelle

(a suivre)

Bouton Fonction par défaut Activation
Bouton Sécurité Windows*	Sous Windows, fonctionne comme la commande Ctrl+Alt+Suppr d'un clavier standard. Dans l'utilitaire Setup, fonctionne comme le bouton de réinitialisation de certains ordinateurs.	Manuelle
Bouton esc* Au démarrage, permet d'ouvrir l'utilitaire Setup. Sous Windows, fonctionne comme la touche Échap d'un clavier standard.		Manuelle
Molette* Permet d'entrer des commandes ou de faire défilier l'image vers le haut ou vers le bas.		Manuelle
*Ces boutons sont programmables. Pour des instructions, reportez-vous à la section "Configuration des préférences des boutons", plus loin dans ce chapitre.

Utilisation des boutons

Bouton d'ouverture du Panneau d'entrée du PC Tablette

Sous Windows, appuyez sur le bouton d'ouverture du Panneau d'entrée du PC Tablette avec la pointe du stylet pour ouvrir l'application. L'application Panneau d'entrée du PC Tablette affiche un clavier à l'écran, mais également un bloc-notes qui prend en charge l'écriture manuscrite.

Pour protéger vos données et votre système, il est impossible d'entrée la commande Ctrl+Alt+Suppr en utilisant les touches Ctrl, Alt et Suppr du clavier à l'écran. Pour enter la commande Ctrl+Alt+Suppr, appuyez sur le bouton Sécurité Windows du PC Tablette à l'aide de la pointe du stylet ou d'un petit objet comme le bout d'un trombone.

Pour plus d'informations sur l'utilisation de l'application Panneau d'entrée du PC Tablette, reportez-vous au fichier d'aide de l'application, à la section "Clavier à l'écran", plus loin dans ce chapitre ou à un didacticiel à l'écran. Pour acceder aux didactériels :

1. Ouvrez l'Explorateur Windows. Pour ouvrir l'Explorateur Windows à partir du bouton Démarrer, Sélectionnez Démarrer > Tous les programmes > Accessoires > Explorateur Windows.
2. Dans l'Explorateur Windows, Sélectionnez Poste de travail > Disque local (C:) > WINDOWS > Aide > latute.hta.

Bouton d'ouverture du Journal

Pour ouvrir l'application Journal, appuyez sur le bouton d'ouverture du Journal avec la pointe du stylet. L'application Journal est un programme d'écriture manuscrite qui n'a aucun rapport avec la fonctionnalité Journal dans Microsoft Outlook.

Pour plus d'informations sur l'utilisation de l/application Journal, reportez-vous au fichier d'aide de l'application ou à un didacticiel à l'écran. Pour acceder aux didactériels :

1. Ouvrez l'Explorateur Windows. Pour ouvrir l'Explorateur Windows à partir du bouton Demarrer, Sélectionnez Demarrer > Tous les programmes > Accessoires > Explorateur Windows.
2. Dans l'Explorateur Windows, Sélectionnez Poste de travail > Disque local (C:) > WINDOWS > Aide > latute.hta.

Bouton Rotation

Sous Windows, appuyez sur le bouton Rotation avec la pointe du stylet pour faire pivoter l'image à l'écran de 90 degrés. Par exemple, si l'image est en orientation Paysage, appuyez sur le bouton Rotation pour la faire pivoter vers l'orientation Portrait.

Bouton Permutation de l'affichage

Pour régler les paramètres d'affichage du Tablet PC et du moniteur externe en option, appuyez sur le bouton Permutation de l'affichage.

Lorsque Windows s'exécute, le bouton Permutation de l'affichage permet de basculer entre les différents modes d'affichage sur le moniteur externe dans l'ordre suivant :

■Interne seulement
■Interne et externe
■Bureau étendu

Bouton Q

Lorsque le PC Tablette fonctionne sous Windows, appuyez manuellement sur le bouton Q pour ouvrir ou fermer Q Menu. Q Menu permet d'acceder rapidement aux tâches et aux destinations programmables suivantes :

Commandes système, tels que le volume et la luminosité de l'écran.
■Simulations de touches telles que Capturer l'écran, qui fonctionne comme la touche Imprécran d'un clavier standard.
Applications, fichiers ou dossiers présents sur une unité, un réseau ou sur Internet.

Pour sélectionner un élément dans Q Menu sans utiliser le stylet ou le clavier, ouvrez Q Menu à l'aide du bouton Q, actionnez la molette vers le haut ou vers le bas jusqu'à ce que votre sélection soit surlignée, puis appuyez sur la molette.

Pour plus d'informations sur l'utilisation de Q Menu, reportez-vous, sur ce CD, au Manuel des logiciels, chapitre "Q Menu et profils video de bureau".

Bouton tab

Appuyez manuellement sur le bouton tab pour entrer la commande correspondante comme vous le feriez avec la touche Tab d'un clavier standard. Vous pouvez utiliser le bouton tab avec ou sans le clavier à l'écran ou le clavier en option.

La fonction de la commande Tab varie suivant les applications. Par exemple, la commande Tab dans Microsoft Word permet d'effectuer une mise en retrait, alors que dans Microsoft Excel, elle déplace le pointeur vers la cellule voisine.

Vous pouvez associé le bouton tab avec les touches du clavier à l'écran ou du clavier externe en option. Par exemple, pour afficher et effectuer une sélection dans les applications ouvertes, appuyez sur la touche alt de l'un de ces claviers, puis sur le bouton tab.

Bouton Sécurité Windows

Appuyez sur le bouton Sécurité Windows à l'aide de la pointe du stylet ou d'un petit object comme le bout d'un trombone pour entrer la commande Ctrl+Alt+Suppr sous Windows, ou la commande de réinitialisation lorsque vous est dans l'utilitaire Setup. Vous ne pouvez pas entrer la commande Ctrl+Alt+Suppr à l'aide des touches Ctrl, Alt et Suppr du clavier à l'écran.

Commande Ctrl+Alt+Suppr

Lorsque le PC Tablette execute Windows, le bouton Sécurité Windows efface vos données de l'écran et affiche la fenêtre Sécurité Windows dans laquelle vous pouvez verrouiller, déconnecter ou arrêter le PC Tablette, activer le mode Veille ou Hibernation, ou ouvrir le Gestionnaire des tâches.

Dans la fenêtre Ctrl+Alt+Suppr, l'option Arrêteer permet d'arrêter le Tablet PC en toute sécurité si le système cesse de répondre.
■Le Gestionnaire des tâches affiche l' état de toutes les applications ouvertes et permet de fermer une application qui ne répond plus.

Si le système ne répond toujours pas après avoir sélectionné l'option Arrêté dans la fenêtre Sécurité Windows, appuyez sur l'interrupteur d'alimentation pendant 4 secondes. Pour connaître les autres procédures d'arrêt, reportez-vous, sur ce CD, au Manuel des logiciels, chapitre "Alimentation". Pour plus d'informations sur l'utilisation de la commande Ctrl+Alt+Suppr dans les applications non Windows, consultez la documentation de ces applications.

Commande de réinitialisation

Lorsque l'utilitaire Setup est ouvert, le bouton Sécurité Windows fonctionne comme le bouton de réinitialisation de certains ordinateurs. Lorsque le PC Tablette est réinitialisé, il redémarre et toutes les données non sauvégardées sont perdues.

Vous pouvez utiliser la fonction de réinitialisation pour rendre le système opérationnel lorsqu'il ne répond plus. Pour des informations sur l'utilitaire Setup, qui n'est pas un'utilaire Windows, reportez-vous, sur ce CD, au Manuel des logiciels, chapitre "Utilitaires Setup, de restauration et de support".

Bouton esc

Appuyez sur le bouton esc pour ouvrir l'utilitaire Setup ou pour l'utiliser comme la touche Échap d'un clavier standard.

Fonction de l'utilitaire Setup

Au démarrage du PC Tablette, le logo HP s'affiche et le curseur clignote dans l'angle supérieur droit de l'écran. Appuyez alors sur le bouton esc pour ouvrir l'utilitaire Setup. Pour des informations sur l'utilitaire Setup, reportez-vous, sur ce CD, au Manuel des logiciels, chapitre "Utilitaires Setup, de restauration et de support".

Fonction touche Échap

Lorsque le PC Tablette est allumé, appuyez sur le bouton esc pour entrer la commande d'échéppement, comme si vous utilisiez la touche Échap d'un clavier standard. Vous pouvez utiliser le bouton esc avec ou sans le clavier à l'écran ou le clavier externe en option.

La fonction de la commande Échap varie suivant les applications. Elle permet généralement de quitter un mode ou un programme, ou encore d'annuler une fonction.

Vous pouvez associier le bouton esc avec les touches du clavier à l'écran ou d'un clavier externe. Par exemple, appuyez sur la touche Ctrl de l'un de ces claviers, puis sur le bouton esc pour afficher le menu Démarrer de Windows.

Mollete

Pour entrer des commandes ou effectuer un défilament vertical, appuyez sur la molette ou faites-la pivoter manuelle:

■Appuyez sur la molette pour simuler la fonction de la touche Entrée d'un clavier standard.
■Faites-la pivoter vers le haut ou vers le bas pour faire défiler une image dans ces deux sens.

Si vous maintainez le réglage par défaut, la molette effectue un défilament ligne par ligne comme les touches fléchées haut et bas d'un clavier standard. Vous pouvez configurer la molette afin qu'elle effectue un défilament page par page comme les touches Pg. suiv et Pg. préc d'un clavier standard, ou un défilament par trois lignes à la fois comme une roue de souris. Outre ces fonctions de défilament, d'autres paramètres sont également disponibles. Pour des instructions, reportez-vous à la section "Configuration des préférences des boutons" plus loin dans ce chapitre.

Configuration des préférences des boutons

À l'exception du bouton Permutation de l'affichage et de la fonction d'entrée de la molette, tous les boutons peuvent être personalisés pour ouvrir des applications, simuler des combinaisons de touches ou executer des fonctions système prédéfinies.

Chaque bouton programmable peut être attribué à 4 paramètres.
Chaque paramètre s'applique uniquement à l'une des 4 vues suivantes :

■Portrait-Principal
■Portrait-Secondaire
■Paysage-Principal
■Paysage-Secondaire

Les préférences des boutons sont définies dans la fenêtre Tablet and Pen Settings (Paramètres du PC Tablette et du stylet). Vous doivent désigné une vue avant de définir une préférence. Chaque vue est illustrée dans le panneau Button Location (Emplacement des boutons) de la fenêtre Tablet and Pen Settings (Paramètres du PC Tablette et du stylet) lorsque vous la sélectionnez.

Si vous n'etes pas familiarisé avec ces 4 vues, lisez la section " Sélection d'une vue" plus loin dans ce chapitre avant de configurer les préférences d'un bouton.

Selection d'une vue

Dans les vues Portrait-Principal et Portrait-Secondaire, l'image s'affiche verticalément, en orientation Portrait. Dans les vues Paysage-Principal et Paysage-Secondaire, l'image s'affiche horizontally, en orientation Paysage.

La vue Portrait est celle qui convient le moyen lorsque vous utilisez le PC Tablette comme un Pocket PC.
La vue Paysage est généralement optimale lorsque vous affichez l'image sur un moniteur externe ou un projecteur en option.

Dans les vues principales (Portrait-Principal et Paysage-Principal), l'image permute dans le sens des aiguilles d'une montre entre la position verticale et la position horizontale. Dans les vues secondaires (Portrait-Secondaire et Paysage-Secondaire), l'imag permute dans le sens contraire des aiguilles d'une montre entre la position verticale et la position horizontale.

• Les utilisateurs gauchers trouveront les vues secondaires plus pratiques.
  HP recommende de ne pas utiliser une vue secondaire avec un périphérique sans fil interne. Les positions que prennant généralement le PC Tablette, les périphériques externes et les utilisateurs lorsque le PC Tablette est dans une vue secondaire, peuvent obstruer les antennes.

Lorsque vous faites face à l'écran du Tablet PC positionné en orientation Portrait, les antennes qui sont invisibles de l'extérieur du Tablet PC, se situent sur les côts gauche et croit de l'appareil, à proximé des angles supérieurs.

Pour afficher le système dans l'une de ces quatre vues :

1. Appuyez sur le bouton Q.
2. Sélectionnez une vue dans Q Menu. Le système s'affiché dans la vue sélectionnée.

Pour plus d'informations sur l'utilisation de Q Menu, notamment les instructions d'ajout et de suppression d'éléments de menu, reportez-vous, sur ce CD, au Manuel des logiciels, chapitre "Q Menu et profils video de bureau".

Attribution ou modification d'une préférence

Pour attribuer ou modifier la fonction d'un bouton programmable :

1. Sélectionnez Demarrer > Panneau de configuration > icône Imprimantes et autres périphériques > fenêtre Tablet and Pen Settings (Paramètres du PC Tablette et du stylet) > onglet Tablet Buttons (Boutons du PC Tablette).
2. Dans le champ Button Settings For (Paramètres des boutons), Sélectionnez la vue dans laquelle vous souhaitez utiliser votre préférence. La vue est illustrée dans le volet Button Location (Emplacement des boutons).
3. Dans la liste déroulante Tablet Button (Boutons du PC Tablette), Sélectionné le bouton à attribuer.

Pour attribuer ou modifier la fonction de rotation de la molette vers le haut, Sélectionnéz Up (Haut).
Pour attribuer ou modifier la fonction de rotation de la molette vers le bas, Sélectionnez Down (Bas).

1. Sélectionnez le bouton Change (Modifier). La boîte de dialogue Button Action (Action du bouton) s'ouvre.
2. Sélectionnez vos préférences dans cette boîte de dialogue. Pour enregistrer vos préférences, Sélectionnez le bouton OK ou Apply (Appliquer).

Restauration des paramètres par défaut des boutons

Pour rétablit les paramètres par défaut de tous les boutons :

1. Sélectionnez Demarrer > Panneau de configuration > icône Imprimantes et autres péripériques > fenêtre Tablet and Pen Settings (Paramètres du PC Tablette et du stylet) > onglet Tablet Buttons (Boutons du PC Tablette).
2. Dans le champ Button Settings For (Paramètres des boutons), Sélectionnez la vue dans laquelle vous pouez rétablier les paramètres par défaut des boutons.
3. Sélectionnez le bouton Reset (Réinitialiser). Les paramètres par défaut des boutons sont restaurés uniquement dans l'orientation actuellement sélectionnée.
4. Cliquez sur Apply (Appliquer), puis sur OK.

Clavier à l'écran

L'application Panneau d'entrée du PC Tablette affiche un clavier à l'écran. Ce clavier simule les fonctions d'un clavier en option.

Appuyez sur le bouton d'ouverture du Panneau d'entrée du PC Tablette ① à l'aide du stylet pour ouvrir l'application.

Pour saisir, appuyez sur une touche.
Pour faire basculer les touches affichées dans la rangée supérieure entre les touches numériques et les touches de fonction, appuyez sur Func.
Pour entrier la commande Ctrl+Alt+Suppr, appuyez sur le bouton Sécurité Windows ② du PC Tablette à l'aide de la pointe du stylet ou d'un petit objet comme le bout d'un trombone. Pour protéger vos données et votre système, il est impossible d'entrer la commande Ctrl+Alt+Suppr à l'aide des touches Ctrl, Alt et Suppr du clavier à l'écran.

Pour plus d'informations sur l'utilisation de l'application Panneau d'entrée du PC Tablette, consultez la rubrique "Bouton d'ouverture du Panneau d'entries du PC Tablette", à la section "Utilisation des boutons", plus haut dans ce chapitre.

Identification du bouton d'ouverture du Panneau d'entrée du PC Tablette et du bouton Sécurité Windows

Clavier du PC Tablette

Vous pouvez vous procurer un clavier de PC Tablette en option plus mince que le PC Tablette, mais de dimensions identiques, auprès de votre Revendeur ou Mainteneur Agréé HP.

Lorsque le PC Tablette est connecté au clavier, vous pouze le rabattre sur le clavier pour le transport, ou l'incliner vers le haut pour l'utiliser comme écran de portable.

Ce chapitre fournit des informations sur l'utilisation du dispositif de pointage du clavier et du pavé numérique.

Pour des informations sur l'identification des autres éléments du clavier, reportez-vous au chapitre 1, "Éléments externes".
Pour plus d'informations sur la connexion, la déconnexion et la position du clavier, consultez le chapitre 8, "Connexions de périphériques externes".

Utilisation du PC Tablette et du clavier comme un portable

Utilisation du dispositif de pointage

Navigation et selection

Pour déplacer le pointeur, appuyez sur le bouton de pointage ① dans le sens youlu. Pour augmenter ou réduire la vitesse de déplacement du pointeur, accentuez ou réduisez la pression directionnelle (et non vers le bas) exercée sur le bouton de pointage. Si le pointeur continue à se déplacer alors que vous avez relâché le pavé tactile, patientez quelques secondes le temps qu'il arrêté.

Utilisez les touches gauche ② et droite ③ du bouton de pointage comme les boutons d'une souris externe.

Pour des informations sur le remplacement du capuchon du bouton de pointage par l'un des deux capuchons de rechange livrés avec le clavier, reportez-vous au chapitre 10, "Maintenance, transport et déplacement".

Identification des éléments du dispositif de pointage

Définition des préférences relatives au dispositif de pointage

La vitesse du pointeur et du click, les traces de la souris et les autres préférences relatives au dispositif de pointage, peuvent être configurées dans la fenêtre Propriétés de souris du système d'exploitation. Pour acceder à cette fenêtre, Sélectionnez Demarrer > Panneau de configuration > icône Imprimantes et autres péripériques > icône Souris.

Pour plus d'informations sur un paramètre, cliquez sur l'icone en forme de point d'interrogation, dans l'angle supérieur droit de la fenetre, puis selectionnez le paramètre. Pour selectionner un paramètre, suivez les instructions qui s'affichent, puis cliquez sur OK.

Les paramètres de la fenêtre Propriétés de souris s'appliquent à tous les dispositifs de pointage du système, y compris le stylet, une souris en option et le dispositif de pointage d'un clavier de Tablet PC en option.

Utilisation du pavé numérique

Le clavier du PC Tablette comprend 15 touches fonctionnant comme les touches d'un pavé numérique externe. Lorsque le pavé numérique est activé, chacune de ces touches execute les fonctions indiquées par l'icone située dans l'angle supérieur droit de la touche. Il est toujours possible d'acceder aux fonctions standard des touches du pavé numéroique lorsque celui-ci est activé.

Identification des touches du pavé numérique

Activation et désactivation du pavé numérique

Appuyez sur Fn+Verr num ① pour activer ou désactiver le pavé numérique.

■Lorsque le pavé numérique est activé, appuyez sur les touches Fn+Verr num ① pour le désactiver. Levoyant Verr num ② s'eteint.

■Lorsque le pavé numérique est désactivé, appuyez sur les touches Fn+Verr num ① pour l'activer. Le voyant Verr num ② s'allume.

Identification des touches Fn et Ver num et duvoyantVerr num

Basculement des touches du pavé numérique entre les fonctions standard et les fonctions du pavé numérique

Vous pouvez temporairement basculer les fonctions des touches du pavé numérique entre les fonctions standard du clavier et les fonctions du pavé numérique en utilisant les touches Fn ① et Maj ②.

Pour utilisertemporairement une touche du pavé numérique lorsque celui-ci estdésactivé,appuyez et maintenez enfoncée la touche Fn tout en appuyant sur la touche.

Pour utiliser momentanément une touche du pavé numérique comme une touche standard lorsque le pavé numérique est activé :

□ Appuyez sur Fn et maintenez cette touche enfoncée pour taper en minuscules.
Appuyez sur les touches Fn+Maj et maintenez-les enforcées pour taper des caractères maiuscules.

Lorsque vous relâchez la touche Fn, les touches du pavé numérique restaurant leurs fonctions standard si le pavé numérique est désactisé, ou leurs fonctions sur le pavé numérique si celui-ci est activé.

Identification des touches Fn et Maj

Utilisation de la touche F11/F12

La touche F11/F12 donne accès aux fonctions F11 et F12.

Pour entrer une fonction F11, appuyez sur F11/F12 ①.
Pour entrer une fonction F12, appuyez sur Fn+F11/F12 ②.

Identification des touches F11/F12 et Fn

Modules battery

Utilisation du PC Tablette sur batterie

Lorsque le PC Tablette est connecté à une source d'alimentation externe, il est alimenté par celle-ci.

Lorsque le PC Tablette contient un module batterie charge et qu'il n'est pas connecté à une source d'alimentation externe, il est alimenté par la batterie.

Il commute entre l'alimentation externe et la batterie selon la presence d'une source d'alimentation externe. Par exemple, s'il est alimenté par une source externe à travers un adaptateur secteur et qu'il est muni d'un module batterie charge, le PC Tablette passée à la batterie des que l'alimentation secteur est coupée.

C'est votre manière de travailler qui déterminé s'il faut laisser le module batterie dans le PC Tablette ou l'en retirer. La première option permet de recharger le module batterie chaque fois que le PC Tablette est connecté à une source d'alimentation externe et de protégger votre travail en cas de coupure.

En revanche, le module batterie present dans le PC Tablette se décharge peu à peu même lorsque l'appareil est étant.

Si vous n'envisagez pas d'utiliser votre PC Tablette pendant un mois ou plus, vous pouvez prolonger la durée de vie du module batterie en le retardant et en le stockant comme indiqué à la section "Stockage d'un module batterie" plus loin dans ce chapitre. Pour plus d'informations sur les procédures d'arrêt, reportez-vous, sur ce CD, au Manuel des logiciels, chapitre "Alimentation".

Remplacement d'un module batterie

Retrait d'un module batterie

ATTENTION : pour éviter toute perte d'informations lors du retrait d'un module batterie alimentant le PC Tablette, activez préalablement le mode Hibernation ou mettez le PC Tablette hors tension.

Si vous retirez le module batterie qui alimente le PC Tablette alors que ce dernier est en mode Veille, vos données sont enregistrées pendant une minute au maximum, puis le PC Tablette s'eteint et les données non sauvegardées sont perdues.
Si vous retirez le module batterie alimentant le PC Tablette alors que ce dernier est sous tension, l'appareil s'est intimédiatement et vos données non sauvégardées sont perdues.

Pour retirer un module batterie du PC Tablette :

1. Retournez le PC Tablette. Si le module batterie est protégé par une vis de sécurité, retirez-la.
2. Pour déverrouiller le loquet de dégagement du module batterie, actionnez-le fermement vers l'icone de déverrouillage ①. Maintenez le loquet actionné tout en retardant les deux taquets du module batterie des deux connecteurs du compartment de batterie ②, puis extrayez le module batterie du compartment ③.

Retrait d'un module batterie

Insertion d'un module batterie

Pour insérer un module batterie dans le PC Tablette :

1. Retournez le PC Tablette.

2. Alignez les deux taquets rectangulaires ① du module batterie avec les deux connecteurs d'alignement rectangulaires ② du compartment de batterie.

Alignement des taquets du module batterie avec les connecteurs d'alignement du compartment de batterie

1. Dirigez le module batterie vers les connecteurs d'alignement ① jusqu'à ce que les deux taquets s'enclenchent dans les deux connecteurs d'alignement ②.

2. Inclinez le module batterie vers le bas jusqu'à ce qu'il se mette bien en place ③.

Insertion d'un module batterie

1. Si vous avez activé le mode Veille ou Hibernation avant de remplacer le module batterie, appuyez sur l'interrupteur d'alimentation, puis relâchéz-le pour quitter ce mode.

Protection d'un module batterie

La vis de sécurité du module batterie permet de maintainir ce dernier en place et de le protégger contre le vol.

Accès à la vis de sécurité du module de batterie

La vis de sécurité du module de batterie est livrée à l'intérieur du compartment de batterie.

Pour acceder à la vis de sécurité :

1. Retirez le module batterie comme indiqué au paragraphe "Retrait d'un module batterie" plus haut dans cette section.
2. Retirez la vis de sécurité du module batterie.

Retrait de la vis de sécurité du module batterie

Insertion de la vis de sécurité du module de batterie

Pour fixer le module batterie dans le compartment de batterie à l'aide de la vis de sécurité :

1. Insérez le module batterie dans le compartment correspondant, comme indiqué au paragraphe "Insertion d'un module batterie" plus haut dans cette section.
2. Insérez la vis de sécurité dans le boîtier du module batterie et dans le PC Tablette.

Insertion de la vis de sécurité du module batterie

Charge d'un module batterie

Le module batterie du PC Tablette se charge chaque fois que l'appareil est connecté à une source d'alimentation externe.

Le module batterie se charge à tout moment, que le PC Tablette soit sous/hors tension. Toutefois, la charge est plus rapide lorsque le PC Tablette est hors tension.

La charge peut prendre plus de temps si le module batterie est neuf, s'il n'a pas ete utilisependant au moins deux semaines, ou si sa tempereure est nettement superieure ou inférieure a la temperature ambiente. La durée de la charge varie.

Levoyant de la batterie affiche l'etat de charge.

Allumé: le module batterie est en cours de charge.
Éteint : le module batterie est complètement charge.
- Clignotant : le module batterie est à 5% ou moins de sa charge totale.

Identification duvoyant de la batterie

Charge d'un module batterie neuf

Chargez complètement le module batterie pendant que le PC Tablette est connecté à une source d'alimentation externe via l'adaptateur secteur.

Un module neuf partiellement charge peut alimenter le PC Tablette, mais l'affichage de charge de la batterie risque d'être inexact.

Charge d'un module batterie en cours d'utilisation

Pour prolonger la durée de vie et améliorer la précision des affichages de charge des batteries :

Utilisez normalement le module batterie et laissez-le se vider à moins de 5% de sa charge totale avant de le recharger.
■Lorsque vous rechargez le module batterie, chargez-le complètement. Vous pouvez charger un module batterie en cours d'utilisation pendant que le PC Tablette est connecté à une source d'alimentation externe via un adaptateur secteur, un chargeur/adaptateur auto, une station d'accueil ou un cable d'alimentation en courant continu en option.

Un cable auto/avion peut alimenter le PC Tablette, mais il ne peut charger un module batterie.

Contrôle de la charge d'un module batterie

Precision de la charge

Pour améliorer la précision de tous les affichages de charge des batteries :

Utilisez normalement le module batterie et laissez-le se vider à moins de 10% de sa charge totale avant de le charger.
■Lorsque vous chargez un module batterie, chargez-le complètement.
Si un module batterie n'a pas ete utilisependant un ou plusieurs mois, ne vous contentez pas de le charger, mais pensez a l'etalonner. Pour des instructions, reportez-vous a la section "Etalonnage d'un module batterie", plus loin dans ce chapitre.

Affichage à l'écran des informations relatives à la charge

Accès aux affichages du niveau de charge

L'option Jauge de batterie du système d'exploitation permit d'afficher les informations relatives à la charge de la batterie.

Pour acceder aux affichages de la jauge de batterie, utilisez l'une des méthodes suivantes:

■ Sélectionnez Demarrer > Panneau de configuration > icône Performances et maintenance > icône Options d'alimentation > onglet Jauge de batterie.

■ Sélectionnez l'icone Jauge de batterie dans la barre des tâches.

Pour afficher cette icône dans la barre des tâches :

1. Sélectionnez Demarrer > Panneau de configuration > icône Performances et maintenance > icône Options d'alimentation > onglet Avancé.
2. Cochez la case Toujours afficher l'icone sur la Barre des tâches.
3. Cliquez sur OK.
4. Si l'icone ne s'affiche pas, seLECTIONnez dans la barre des tâches l'icone Afficher les icones cachées.

Interpretation des affichages de charge

L'option Jauge de batterie permet d'afficher l'état de charge de la batterie en termes de pourcentage et de durée :

Le pourcentage indique la quantité de charge restante.
La durée indique le temps de fonctionnement approximatif restant, si le module de batterie continue de fournir de l'énergie au niveau en cours. Ainsi, le temps restant diminuési vous commencez à effectuer une sauvegarde sur une carte SD, alors qu'il augmente lorsque la sauvegarde est terminée.

Une icône représentant un éclair indique que le module batterie est en cours de charge.

Affichage des informations de charge d'un module batterie

La fonction Contrôle rapide permet d'afficher les informations de charge d'un module batterie present ou non dans le compartment correspondant.

Pour afficher le pourcentage de charge restant dans un module batterie, appuyez sur le bouton Contrôle rapide ① se trouvant sur le module batterie. Les 3 voyants Contrôle rapide ② du module batterie indiquent la quantité de charge restante.

Indication Pourcentage de charge restante

3 voyants allumés 67 à 100 %

2 voyants allumés 34 à 66 %

1 voyant allumé 6 à 33 %

1 voyant clignotant* 0 à 5 %

*Lorsque le module batterie atteint 5 % de sa charge totale, le voyant de la batterie du PC Tablette clignote également.

Identification du bouton et des voyageurs Contrôle rapide d'un module batterie inséré dans le compartment de batterie

Gestion des niveaux bas de charge de la batterie

Cette section fournit des informations sur les alertes et les réponses système définies par défaut.

Certaines alertes de bas niveau de charge de la batterie, ainsi que certaines réponses du système, peuvent être modifiées dans la fenêtre Propriétés des options d'alimentation du système d'exploitation. Les voyants ne sont pas concernés par les préférences définies dans la fenêtre Propriétés des options d'alimentation.

Pour des informations sur la configuration des préférences dans la fenêtre Propriétés des options d'alimentation, reportez-vous, sur ce CD, au Manuel des logiciels, chapitre "Alimentation", section "Définition des préférences d'alimentation".

Identification des niveaux bas de charge de la batterie

Niveau bas de charge de la batterie

Lorsqu'un module batterie constituant l'unique source d'alimentation du PC Tablette, atteint un niveau bas de charge (5 % de la charge totale), le voyant de la batterie se met à clignoter.

Niveau critique de charge de la batterie

Lorsqu'un état de bas niveau de charge n'est pas corrige, le PC Tablette entre dans un niveau critique de charge de la batterie (1 % de la charge totale).

Lorsque le niveau de charge de la batterie est critique :

Si le mode Hibernation est activé et que le PC Tablette est allumé ou en mode Veille, le mode Hibernation s'active.
Si le mode Hibernation est désacté et que le PC Tablette est sous tension ou en mode Veille, il reste brievement en mode Veille avant de s'eteindre. Les données non enregistrées sont alors perdues.

Le mode Hibernation est activé par défaut. Pour vous en assurer, Sélectionnez Demarrer > Panneau de configuration > icône Performances et maintenance > icône Options d'alimentation > onget Mise en veille prolongée. Si le mode Hibernation est activé, la case Activer la mise en veille prolongée est cochée.

Résolution des niveaux bas de charge de la batterie

ATTENTION: si le PC Tablette a atteint un niveau critique de charge (1 % de la charge totale) et qu'il a activé le mode Hibernation, n'actionnez pas l'interrupteur d'alimentation avant le terme de la procédure de mise en Hibernation. Cette procédure s'achève lorsque le voyant Marche/Veille s'éteint.

Lorsqu'un module batterie charge est disponible

Pour résoudre un niveau bas de charge de la batterie, Sélectionnez l'une des options suivantes :

Éteignez le PC Tablette ou activez le mode Hibernation, puis insérez un module batterie charge, et enfin mettez le PC Tablette sous tension.
Pour remplacer la batterie sans interrompre votre travail, appuyez sur l'interrupteur d'alimentation ① puis relâchéz-le pour activer le mode Veille, assurez-vous que levoyant Marche/Veille clignote ②, puis remplacez le module batterie dans un-delai d'une minute.

ATTENTION: pour éviter toute perte de données, veillez à replacer le module batterie dans un-delai d'une minute. La batterie de transition alimente le PC Tablette lorsqu'il est en mode Veille pendant une minute au maximum. Ensuite, le PC Tablette s'eteint et les données non sauvegardees sont perdues s'il n'y a aucune source d'alimentation externe disponible.

Ne reactivez pas immédiatement le mode Veille pour remplacer un module batterie. La batterie de transition nécessite un-delai de recharge entre les utilisations.

Identification de l'interrupteur d'alimentation et duvoyant Marche/Veille

Lorsqu'une source d'alimentation externe est disponible

Pour résoudre un niveau bas de charge de la batterie, Sélectionnez l'une des options suivantes :

• Branchez l'adaptateur secteur sur le PC Tablette, puis connectez le cordon d'alimentation à l'adaptateur secteur et à une prise secteur.
• Branchez un chargeur/adaptateur auto en option sur le PC Tablette et à l'allume-cigares d'un vehicule.
• Branchez un cable auto/avion en option sur le PC Tablette et à la prise intégrée au siège de certains avions commerciaux. Un cable auto/avion en option peut alimenter le PC Tablette, mais il ne peut pas recharger un module batterie.

Lorsqu'aucune source d'alimentation n'est disponible

Pour résoudre un niveau bas de charge de la batterie, activez le mode Hibernation ou enregistrez votre travail et mettez le PC Tablette hors tension.

Activation et arrêt des modes Veille ou Hibernation

Pour plus d'informations sur les modes Veille ou Hibernation, reportez-vous, sur ce CD, au Manuel des logiciels, chapitre "Alimentation".

Pour activer le mode Veille, appuyez sur l'interrupteur d'alimentation puis relâchéz-le. Pour quitter le mode Veille, appuyez sur l'interrupteur d'alimentation, puis relâchéz-le.
Pour activer le mode Hibernation, selectionnez Demarrer > Arreter l'ordinateur > Mettre en veille prolongee. Si l'option Mettre en veille prolongee n'apparait pas et qu'un clavier externe en option est connecté au PC Tablette, appuyez sur la touche Maj et maintenez-la enfoncée. Cette action permet de replacer l'option Mettre en veille par l'option Mettre en veille prolongee dans la fenetre Arreter. Pour quitter le mode Hibernation, appuyez sur l'interrupteur d'alimentation puis relâchéz-le.

Pour des informations sur l'activation des modes Veille ou Hibernation dans Q Menu, reportez-vous, sur ce CD, au Manuel des logiciels, chapitre "Q Menu et profils video de bureau".

Étalonnage d'un module batterie

Quand faut-il proceder à un étalonnage ?

Étalonnez un module batterie en cours d'utilisation chaque fois que les affichages de charge de la batterie semblent inexacts ou si le module reste inutilisé pendant un ou plusieurs mois. Il n'est normalement pas nécessaire d'étalonner les modules batterie plus d'une fois par mois, même en cas d'utilisation intense. Il est inutil d'étalonner un module batterie neuf qui n'a jamais été utilisé.

Comment executer un étailonnage ?

L'étalandage se compose de 3 étapes :

"Charge du module batterie"
"Décharge du module batterie"
"Recharge du module batterie"

Pour effectuer un étalonnage sans surveillance dans un chargeur de batterie ou dans un chargeur multi-batterie en option, suivez les instructions fournies avec le produit.

Pour étalonner manuellement un module batterie, suivez les instructions générées dans les sections suivantes.

Charge du module batterie

Les modules batterie peuvent être charges à tout moment.

Toutefois, la charge est plus rapide lorsque l'appareil est hors tension.

Pour charger le module batterie :

1. Insérez le module batterie dans le PC Tablette.

2. Connectez le PC Tablette à une source d'alimentation externe. Levoyant de la batterie s'allume. Pour connecter le PC Tablette à une source d'alimentation externe, utilisez l'une des méthodes suivantes:

3. Branchez l'adaptateur secteur sur le PC Tablette, puis connectez le cordon d'alimentation à l'adaptateur secteur et à une prise secteur.

□Branchez un chargeur/adaptateur auto en option sur le PC Tablette et sur l'allume-cigares d'un vehicule.

1. Laissez le PC Tablette connecté à une source d'alimentation externe jusqu'à ce que le module soit complètement charge. Levoyant de la batterie s'eteint.

Décharge du module batterie

Le PC Tablette doit rester allumé pendant la décharge du module batterie. Le module batterie se décharge constamment. Toutefois, la décharge est plus rapide lorsque vous utilisez le PC Tablette.

■Si vous n'envisagez pas d'êtreprésentpendant la procédure de décharge, enregistrez votre travail avant de commencer l'opération.

Si vous utilisez le PC Tablette de temps à autre en cours de décharge et que vous avez défini des délais d'attente pour des procédures d'économie d'énergie, les événements ci-après se produitont pendant la décharge :

Le moniteur ne s'eteint pas automatiquement.
La vitesse du disque dur ne diminue pas automatiquement lorsque le PC Tablette est inactif.
Le mode Veille n'est pas activé par le système.
Le mode Hibernation n'est pas activé par le système tant que la batterie n'a pas atteint un niveau critique de charge.

Pour décharger complètement le module batterie :

1. Lorsque levoyant de la batterie est eteint pour indiquer que le module batterie est complètement chargé, selectionnez Demarrer > Panneau de configuration > icone Performances et maintenance > icone Options d'alimentation > onglet Modes de gestion de l'alimentation.
2. Notez les deux paramètres de la colonne Sur secteur et les deux paramètres de la colonne Sur batterie afin de pouvoir les restaurer après l'étalonnage.
3. Modifiez les paramètres dans les deux colonnes en leur attribuant la valeur Jamais.
4. Cliquez sur OK.
5. Débranchez le PC Tablette de la source d'alimentation externe, mais ne l'éteignez pas.
6. Faites fonctionner le PC Tablette sur batterie jusqu'à ce que le module soit complètement décharge. Levoyant de la batterie se met à clignoter des que le module batterie atteint un niveau bas de charge. Lorsque le module batterie est complètement décharge, le PC Tablette active le mode Hibernation et le voyant Marche/Veille s'eteint.

Recharge du module batterie

1. Branchez le PC Tablette sur une source d'alimentation externe et laissez-le connecté jusqu'à ce que le module soit complètement rechargé. Levoyant de la batterie s'eteint. Vous pouvez utiliser le PC Tablette pendant la charge du module batterie, mais il recharge plus vite si l'appareil est eteint.
2. Si le PC Tablette est hors tension, mettez-le sous tension lorsque le module batterie est complètement charge et que levoyant de la batterie est étant.
3. Sélectionnez Demarrer > Panneau de configuration > icône Performances et maintenance > icône Options d'alimentation > onglet Modes de gestion de l'alimentation.
4. Munissez-vous des paramétres notés plus haut, pour entrer à nouveau les valeurs des options des colonnes Sur secteur et Sur batterie.
5. Cliquez sur OK.

Proédures et paramètres d'économie de la batterie

Gréace aux procédures et paramètres d'économie de la batterie décrits dans les sections suivantes, vous pouvez prolonger la durée d'utilisation du PC Tablette avec une même charge du module batterie.

Économie d'énergie pendant l'utilisation du PC Tablette

Pour economiser de l'énergie lorsque vous utilisez le PC Tablette :

■Désactivez les connexions sans fil et réseau local et quitterez les applications de modem lorsque vous ne les utilisez pas.
Débranchez, déconnectez, arrêtez ou retirez les périphériques externes sans alimentation autonome lorsque vous ne les utiliser pas. Il s'agit notamment des PC Cards, des cartes SD et des claviers de PC Tablette.
Utilisez l'option Luminosité dans Q Menu pour augmenter ou réduire rapidement la luminosité.
Utilisez des haut-parleurs externes en option avec leur propre alimentation secteur et non des haut-parleurs internes, ou encore désactivez, restaurez, augmentez et baissez le son à l'aide des boutons de réglage du volume.
■Si vous vous absentez, activez le mode Veille ou Hibernation, ou encore mettez le PC Tablette hors tension.

Sélection des paramètres d'économie d'énergie

Pour configurer les paramètres d'économie d'énergie :

■ Sélectionnez un bref lié d'attente pour l'écran de veille ainsi qu'un écran de veille avec peu de graphiques et d'animation. Pour acceder aux paramètres de l'écran de veille, Sélectionnez Demarrer > Panneau de configuration > icône Apparance et thèmes > icône Affichage > onglet Écran de veille.

Pour sélectionner un mode de gestion de l'alimentation avec des paramètres de faible consommation, suivez les instructions, sur ce CD, du Manuel des logiciels, chapitre "Alimentation".

Stockage d'un module batterie

Si vous envisagez de ne pas utiliser ou brancher le PC Tablette pendant un mois ou plus, retirez et stockez le module batterie.

ATTENTION: pour éviter d'endommager un module batterie, ne l'exposez pas à des températures élevées pendant de longues périodes.

Les températures élevées accroissant la vitesse de décharge d'un module batterie stocké. Pour conserver longtemps la charge d'un module batterie stocké, placez-le dans un endroit frais et sec.

Reportez-vous au tableau ci-dessous pour évaluer la durée de stockage sans risque d'un module batterie. Les délaïs de stockage indiqués sont estimés sur la base d'un module batterie contenant 50% de sa charge totale. Un module batterie complètement charge peut être stocké sans risque pendant une longue période. Cette durée de stockage est réduite pour un module batterie faiblement charge.

Étalonnez les modules batterie stockés pendant un ou plusieurs mois avant de les utiliser.

Températures de stockage		Durée de stockage sans risque d'un module batterie
Plage de températures en °C	Plage de températures en °F	Durée de stockage
46°–60° 115°–140° Inférieure à un mois
26°–45° 79°–113° Entre 1 et 3 mois
0°–25° 32°–77° 1 an

Mise au rebut des modules batterie usés

AVERTISSEMENT : en cas de mauvaise manipulation du module batterie, il existe un risque d'incendie et de brûlle. Abstenez-vous de démonter, d'écraser, de perforer les modules batteries ou de court-circuiter leurs contacts. Ne les exposez pas à des températures supérieures à 60^ C et ne les jetez pas dans de l'eau ou dans du feu.

Ne jetez pas les modules batterie ayant atteint leur durée de vie utile avec les ordures menagères.

■En Amérique du Nord, HP met à votre disposition un programme de recyclage des modules batterie. Vous receivez un paquet postal, préaffranchi et conscience pour l'envoi de batteries, préadresse à un service de récapération où les métaux sont recyclés. Pour plus d'informations, appelez le numéro de téléphone correspondant à votre lieu de résidence dans le document Worldwide Telefone Numbers (Numéros de téléphone internationaux) fourni uniquement en anglais avec le PC Tablette.
■En Europe, vous pouvez vous débarrasser des modules batterie ou les recycler en utilisant le système public de collecte des ordures, ou encore les returner à HP, à ses partenaires agrésés ou à leurs agents.
■Les habitants des autres pays peuvent consulter le document Worldwide Telephone Numbers (Numéroes de téléphone internationaux) fourni en anglais avec le PC Tablette afin de contacter un Revendeur ou un Mainteneur Agréé HP qui fournira des informations sur la mise au rebut des modules batterie.

Pour plus d'informations sur la sécurité et la mise au rebut des modules batterie, ainsi que sur les réglementations, reportez-vous au manuel Informations sur la sécurité et les réglementations sur ce CD.

Recherche d'informations supplémentaires sur l'alimentation

Pour plus d'informations sur l'utilisation des modes Veille et Hibernation, l'économie d'énergie, la configuration des préférences d'alimentation et l'utilisation d'autres fonctions de gestion de l'alimentation, reportez-vous, sur ce CD, au Manuel des logiciels, chapitre "Alimentation". Pour des informations sur l'activation des modes Veille ou Hibernation dans Q Menu, reportez-vous au Manuel des logiciels, chapitre "Q Menu et profils video de bureau".

Ajout d'une unité au système

Les unités permettent d'enregistrer des données et d'y acceder. Vous pouvez ajouter une unité amovable standard au système en l'insérant dans un compartment MultiBay d'un périphérique MultiBay externe ou d'une station d'accueil en option. Vous pouvez ajouter une unité USB en la branchant sur un connecteur USB du PC Tablette ou de la station d'accueil. Vous pouvez également ajouter des fonctions de disque dur grâce à une PC Card.

Pour des informations sur la connexion d'une unité USB, reportez-vous au chapitre 8, "Connexions de péripériques externes" Pour des informations sur les PC Cards, consultez le chapitre 9, "Autres options matérielles". Pour des informations générales sur l'insertion et le retrait des unités du compartment MultiBay d'un péripérisque MultiBay externe ou d'une station d'accueil, reportez-vous à la documentation fournie avec l'appareil.

Ce chapitre fournit des informations spécifiques sur l'utilisation des unités générées dans le système du PC Tablette.

Le compartment de disque dur du PC Tablette ne peut accueillir qu'un disque dur système de 9,5mm . Le compartment MultiBay present dans un périphérique MultiBay externe ou une station d'accueil prend en charge un disque dur supplémentaire en option de 9,5mm (inséré dans un adaptorateur de disque dur MultiBay) et les unités amovibles 12,7 mm standard suivantes:

Lecteur de CD-ROM

Unité de CD-RW

Lecteur de DVD-ROM

Lecteur de DVD ou unité CD-RW

Unité de disquette

Définition des termes relatifs aux unités

Termes designant les types d'unités

Le disque dur permet de stocker durablement les fichiers de données et les logiciels, tels que les fichiers système, les applications et les drivers. Le disque dur installé dans le compartment de disque dur est le disque dur système. Il est parfois appelé disque local. Vous pouvez replacer le disque dur système, mais il ne peut pas être utilisé dans un compartment MultiBay. Le disque dur est parfois appelé unité de disque dur ou HDD (Hard Disk Drive).

Les unités de disquette sont souvent utilisées pour enregistrer ou transmettre des données. Le PC Tablette peut dire ou écrire des données sur une unité de disquette MultiBay. Une unité de disquette est parfois appelée lecteur de disquette ou FDD (Floppy Disk Drive).

Les lecteurs de CD et de DVD sont des unités optiques. Les unités optiques permettent d'enregistrer ou de transmettre des données, découter de la musique ou de regarder des films. Un support de DVD dispose d'une capacité supérieure par rapport à un support de CD. Le tableau ci-dessous indique si le PC Tablette peut dire ou écrire des données sur des unités optiques.

Unité optique Lecture Écriture

Lecteur de CD-ROM Oui Non

Unité de CD-RW Oui Oui

Lecteur de DVD-ROM Oui Non

Lecteur de DVD/unité CD-RW Oui Oui

Termes designant les supports d'unités

Une disquette ou un disque compact qui peut être inséré ou retire d'une unité est appelé support d'unité. Dans ce manuel, une disquette est insérée dans une unité de disquette et un disque compact dans une unité optique.

Entretien des unités

Les unités sont des composants système fragiles que vousdezvez manipuler avec soin. Respectez les précautions suivantes lors de la manipulation d'une unité.

ATTENTION : pour éviter toute dépréciation du PC Tablette ou des unités et toute perte de données :

■Ne retirez pas le disque dur système sauf en cas de réparation ou de remplacement. Pour des instructions, reportez-vous au chapitre 10, "Maintenance, transport et déplacement"
Une décharge electrostatique peut endommager les composants électroniques. Pour éviter toute détérioration electrostatique du PC Tablette ou d'une unité, respectez les deux précautions suivantes : (1) avant de manipuler une unité, débarrasssez-vous de l'électricité statique dont vous étés porteur en touchant un objet metallique mis à la terre et, (2) évitez de toucher les connecteurs d'une unité. Pour plus d'informations sur la prévention des déteriorations provoquées par l'électricité statique, reportez-vous au manuel Informations sur la sécurité et les reglementations, sur ce CD.
Une force excessive peut déterminer les connecteurs des unités. Lorsque vous insérez une unité, n'exercez que la pression nécessaire pour la mesure en place.
■Manipuez une unité avec précaution. Ne la laissez pas tomber.
■Évitez d'exposer un disque dur ou une disquette à des apparils générant des champs magnétiques. Parmi ces apparils, on trouve les dispositifs d'effacement de cassettes audio et video, les moniteurs et les haut-parleurs. Les portiques de détction et les batons de sécurité utilisés dans les aéroports sont des dispositifs de sécurité qui générent des champs magnétiques. En revanche, les dispositifs de sécurité aéroportuaires qui contrôle les bagages placés sur un tapis roulant utilisent généralement des rayons X qui ne présente aucun risque pour les disques durs ou les disquettes.
■Ne vaporisez pas de produits nettoyants sur l'unité.
■Ne versez aucun liquide sur l'unité et ne la soumettez-pas à des températures extrêmes.
■Si vous doivent expéder une unité par la poste, utiliser un emballage qui la protège contre les chocs, les vibrations, les températures excessives et l'humidité. Apposez une étiquette "FRAGILE" sur l'emballage.

Insertion ou retrait d'un support d'unité

Pour des informations générales sur l'insertion ou le retrait d'une unité du compartment MultiBay, consultez la documentation fournie avec le compartment MultiBay externe ou la station d'accueil en option. Cette section présente des informations qui ne sont pas fournies avec les unités ou les compartments MultiBay en option et qui peuvent s'avérer utiles pour les utilisateurs qui ne sont pas familiers avec les unités amovibles standard.

Insertion d'un CD ou d'un DVD

1. Assurez-vous que le PC Tablette est sous tension.
2. Appuyez sur le bouton de dégagement ① situé sur le cache des unités pour ouvrir le chargeur, puis tirez sur celui-ci jusqu'à extension maximale ②.
3. Placez un CD ou un DVD à face unique dans le chargeur, étiquette vers le haut.
4. Poussez délicatement le disque sur l'axe de rotation du chargeur ③ jusqu'à ce qu'il soit en place. Manipuez le disque par ses bords pour éviter tout contact avec les surfaces planes. Si le chargeur de supports n'est pas totalement ouvert, inclinez le disque pour le placer sur l'axe de rotation du chargeur, puis exercez une pression pour lemettre en place.
5. Fermez le chargeur de supports 4.

Insertion d'un CD ou d'un DVD dans un lecteur optique

Retrait d'un CD ou d'un DVD (l'appareil est sous tension)

Si du courant est disponible :

1. Assurez-vous que le PC Tablette est sous tension.
2. Appuyez sur le bouton de dégagement du support ① situé sur le cache des unités pour ouvrir le chargeur, puis tirez sur celui-ci jusqu'à extension complète ②.
3. Retirez le disque du chargeur ③ en appuyant délicatement sur l'axe de rotation tout en extrayant le disque par ses bords. Si le chargeur de supports n'est pas complètement ouvert, inclinez le disque pour l'extraire. Pour éviter tout contact avec les surfaces planes, manipulez le disque par ses bords.
4. Fermez le chargeur de supports 4
5. Placez le disque dans un boitier de protection.

Retrait d'un CD ou d'un DVD d'une unité optique lorsque du courant est disponible

Retrait d'un CD ou d'un DVD (pas de courant disponible)

ATTENTION: pour éviter d'endommager la pointe du stylet, ne l'insérez pas dans le trou de dégagement.

Si le PC Tablette est eteint ou si aucune source d'alimentation n'est disponible, le bouton de dégagement du support de l'unité ne fonctionne pas. Pour-retirer un disque d'une unité optique sans utiliser le bouton de dégagement du support :

1. Introduisez un petit objet tel que le bout d'une trombone dans le trou de dégagement ① situé à l'avant de l'unité.
2. Appuyez delicatement sur le trombone jusqu'à ce que le chargeur s'ouvre, puis tirez-le jusqu'à sa complete extension ②.
3. Retirez le disque du chargeur ③. Si le chargeur de support n'est pas complètement ouvert, inclinez le disque pendant son retrait. Pour éviter tout contact avec les surfaces planes, manipulez le disque par ses bords.
4. Fermez le chargeur de supports ④.
5. Placez le disque dans un boîtier de protection.

Retrait d'un CD ou d'un DVD d'une unité optique hors tension

Insertion d'une disquette

Pour insérer une disquette dans son unité, introduisez doucement la disquette, étiquette vers le haut, jusqu'à ce qu'elle soit en place.

Le bouton d'éjection des supports apparaît une fois la disquette correctement insérée.

Identification du bouton d'éjection des supports sur une unité de disquette

Retrait d'une disquette

Pour retiree une disquette de son unité :

1. Appuyez sur le bouton d'éjection de supports de l'unité pour éjecter la disquette.
2. Extrayez la disquette de son unité.
3. Placez-la dans un boîtier de protection.

Utilisation des supports d'unités

Blocage des modes Veille et Hibernation

L'activation des modes Veille ou Hibernation pendant la lecture d'un support audio ou video peut interrompre la lecture ou en dégrader la qualité.

Si vous activez le mode Veille ou le mode Hibernation par erreur alors qu'un support est en cours d'utilisation, appuyez sur l'interrupteur d'alimentation, puis relâchéz-le pour quitter le mode activé, puis redémarrez le PC Tablette.

Pour plus d'informations sur les modes Veille ou Hibernation, reportez-vous, sur ce CD, au Manuel des logiciels, chapitre "Alimentation".

Affichage du contenu d'un support

Lorsque vous insérez une disquette, un CD ou un DVD dans une unité du système, le PC Tablette peut dire le support, afficher son contenu, ne pas réagir ou afficher une invite demandant à l'utilisateur d'agir. Vous pouvez définir les réactions du PC Tablette après l'insertion de différents types de supports à l'aide de la fonction Exéciution automatique du système d'exploitation.

Définition des préférences de la fonction Exéciution automatique

Pour définit les préférences de la fonction Exécution automatique :

1. Sélectionnez Demarrer > Poste de travail.
2. Cliquez avec le bouton croit sur un lecteur.
3. Sélectionnez Propriétés > onglet Exécution automatique et suivez les instructions qui s'affichent.
4. Pour enregistrer vos paramètres, cliquez sur OK.

Affichage du contenu d'un support sans utiliser la fonction Execution automatique

Pour afficher le contenu d'un support lorsque la fonction Exécution automatique ne l'affiche pas :

1. Insérez le support dans l'unité.
2. Sélectionnez Demarrer > Exécuter, puis tapez :

explorer x :

(X désignant l'unité contenant le support)

1. Cliquez sur OK.

Un indicateur d'unité est une dette utilisée par le PC Tablette pour identifier l'unité. Pour afficher l'indicateur de chaque unité du système, Sélectionnez Demarrer > Poste de Travail.

Entretien des supports d'unité

ATTENTION : pour éviter la détérioration des supports :

N'ouvre pas l'obturateur métallique des disquettes et ne touche pas au disque magnétique à l'intérieur du boîtier.
■N'exposez pas une disquette à un champ magnétique puissant, par exemple le champ d'un portique de détction de métaux ou d'un baton de sécurité.
Nettoyez les CD ou les DVD exclusivement avec un kit de nettoyage pour CD. Ces kits de nettoyage sont disponibles auprès des vendeurs d'equipements Electroniques.

Recherche d'autres informations sur les logiciels d'unités

Le PC Tablette est livré avec tous les logiciels requis pour生存 les types de CD et de DVD supportés par l'appareil. Pour des informations sur ces logiciels, reportez-vous, sur ce CD, au Manuel des logiciels, chapitre "Logiciels de CD et de DVD".

En outre, une fonctionnalité de l'utilitaire Setup permet de configurer le PC Tablette afin qu'il démarre à partir d'un support ou d'un pérophérique spécifique. Pour des instructions, reportez-vous, sur ce CD, au Manuel des logiciels, chapitre "Ordre de démarrage".

Réglage du volume

Le volume peut être régé à l'aide de l'icone de contrôle du volume de Windows, de Q Menu ou de la fonction de réglage du volume disponible dans certaines applications. Vous pouvez régler le volume dans Q Menu sans utiliser le clavier ou le stylet. Pour des informations sur les fonctionnalités de volume de vos applications, reportez-vous à la documentation qui les.Accompagne.

Utilisation de l'icone Volume

Pour afficher l'icone de réglage du volume de Windows dans la barre des tâches :

1. Sélectionnez Demarrer > Panneau de configuration > icône Sons, voix et périphériques audio > icône Sons et périphériques audio.
2. Sélectionnez l'onglet Volume.
3. Cochez la case Placer l'icone de volume dans la barre des tâches.
4. Cliquez sur OK.
5. Si l'icone ne s'affiche pas, selectionnez l'icone Afficher les icones cachées de la barre des tâches.

Pour régler, couper ou restaurer le son à l'aide de l'icone de réglage du volume, Sélectionnez-la dans la barre des tâches.

Ensuite :

Pour augmenter ou baisser le volume, cliquez sur la barre de défillement et déplacez-la vers le haut ou vers le bas.
Pour couper ou restaurer le son, utilisez la case Muet.

Pour fermer la fenêtre contextuelle de réglage du volume, cliquez n'importe où en dehors de la fenêtre.

Utilisation de Q Menu

Pour régler, couper ou restaurer le son à l'aide de Q Menu :

1. Pour ouvrir Q Menu, appuyez sur le bouton Q 0.

Pour afficher la fenêtre de réglage du volume de Windows, Sélectionnez l'onglet Volume.

Pour couper ou restaurer le son du système, cliquez sur l'onglet Activer/désactiver muet. Cet onglet permet de couper le son du système s'il est activé ou de le restaurer s'il est coupé.

1. Pour fermer Q Menu, appuyez sur le bouton Q, cliquez n'importe où en dehors de Q Menu avec la pointe du stylet ou sur un dispositif de pointage en option.

Pour sélectionner un élément de Q Menu sans utiliser le clavier ou le stylet, ouvrez Q Menu à l'aide du bouton Q, actionnez la molette ② vers le haut ou vers le bas pour faire défiler verticalément les éléments, puis appuyez sur la molette pour sélectionner un élément.

Pour plus d'informations sur l'utilisation de Q Menu, reportez-vous, sur ce CD, au Manuel des logiciels, chapitre "Q Menu et profils video de bureau".

Identification du bouton Q et de la molette

Utilisation des haut-parleurs internes

Les haut-parleurs internes émettent les sons en stéreo provenant des applications, du système d'exploitation, des jours, des supports d'unités, d'Internet et d'autres sources.

Les haut-parleurs internes sont désactivés si :

Des haut-parleurs ou un casque en option sont connectés à la prise de sortie audio du PC Tablette ou de la station d'accueil en option.
Des écouteurs de téléphone portable en option sont branchés sur la prise correspondante.

La connexion d'un clavier de PC Tablette en option ou d'un périphérique d'entrée de ligne, tel qu'un radio-reveil ou un lecteur MP3, au PC Tablette ou à la station d'accueil en option n'influence pas le fonctionnement des haut-parleurs internes.

Identification des haut-parleurs internes

Utilisation du microphone interne

Le microphone interne :

Est pourvu d'une sensibilité standard de -45 décibels.

■Peut être utilisé lorsqu'un protecteur d'écran ou un clavier de PC Tablette en option est connecté. Un protecteur d'écran est fourni avec la station d'accueil en option.

■Est désacté lorsque :

• Un microphone externe en option est connecté à la prise du microphone.
  Des écouteurs en option sont connectés à la prise destinée à cet effet.

Si vous utilisez une application de reconnaissance vocale ou tout autre logiciel nécessitant un son de haute qualité, HP vous recommende d'utiliser un microphone externe ou des écouteurs en option. Pour acceder aux didactériels à l'écran qui intègrent les fonctionnalités vocales du système d'exploitation :

1. Ouvrez l'Explorateur Windows. Pour ouvrir l'Explorateur Windows à partir du bouton Demarrer, sélectionnez Demarrer > Tous les programmes > Accessoires > Explorateur Windows.
2. Dans l'Explorateur Windows, Sélectionnez Poste de travail > Disque local (C:) > WINDOWS > Aide> latute.hta.

Identification du microphone interne

Connexion d'un dispositif audio

Identification des prises audio

Le PC Tablette dispose de 3 prises audio :

La prise de sortie audio ① permet de connecter un casque ou des haut-parleurs stéreo avec alimentation en option.
La prise pour écouteurs ② peut supporter des écouteurs, tels que des écouteurs de téléphone mobile munis d'un microphone et d'une oreillette monophonique.
La prise du microphone ③ peut supporter un microphone monophonique externe.

Identification des prises audio

Utilisation de la prise de sortie audio

AVERTISSEMENT : afin d'eviter tout trouble auditif, réglez le volume avant demettre le casque.

ATTENTION : pour éviter d'endommager un périphérique externe, ne branchez pas de connecteur monophonique sur la prise de sortie audio.

Lorsque you connectez un dispositif à la prise de sortie audio :

N'utilisez qu'une prise stéreo de 3,5mm
Pour optimiser la qualite, utilisez un casque 24 à 32 ohms.

Lorsque des haut-parleurs ou un casque avec alimentation en option sont connectés à la prise de sortie audio du PC Tablette ou de la station d'accueil en option, les haut-parleurs internes sont désactivés.

Utilisation de la prise pour écouteurs

La prise pour écouteurs peut supporter des écouteurs de téléphone portable munis d'un microphone, d'une oreillette monophonique et d'un connecteur de 2,5mm .

Lorsque vous connectez des écouteurs à la prise destinée à cet effet, le microphone et les haut-parleurs internes sont désactivés.

Utilisation de la prise du microphone

La prise du microphone supporte un microphone monophonique doté d'un connecteur de 3,5mm

Un microphone electret monophonique est recommendé. Si vous connectez un microphone stéreo, le son du canal gauche sera enregistré sur les deux canaux.

Si vous connectez des écouteurs ou un microphone externe en option au PC Tablette, le microphone interne est désactivé.

Recherche d'informations sur les logiciels audio et video

Pour des informations sur l'utilisation de ces logiciels, reportez-vous, sur ce CD, au Manuel des logiciels, chapitre "Logiciels de CD et de DVD".

Modem interne

Le PC Tablette intègre une prise téléphonique RJ-11 et des drivers de modem pré-installés.

Un cable modem doté de connecteurs RJ-11 à chaque extrémité est fourni avec les modèles équipés d'un modem interne. Si vous avez achété le PC Tablette dans un pays où les prises téléphoniques RJ-11 ne sont pas standard, un adaptateur de modem propre au pays est également fourni.

Le modem interne prend en charge les éléments suivants :

Toutes les applications supportées par le système d'exploitation.
■Recommandations V.34 relatives aux modems analogiques émises par l'ITU (International Telecommunications Union) pour les vitesses jusqu'à 33,6 Kbps.
■Algorithm de compression des données V.44.
■ Recommandations V.90/V.92 relatives aux associations de modems numériques/analogiques émises par l'ITU pour les vitesses jusqu'à 56 Kbps.

Les vitesses de transfert des modems
numériques/analogiques autorisent des réceptions de données plus rapides uniquement à partir de sources numériques conformes. Les vitesses maximum de réception de données sont actuellement inconnues. Elles n'atteignent pas toujours 56 Kbps et variant selon l'état de la ligne. Les vitesses d'envoi de données sont limitées à 48 Kbps. Elles n'atteignent pas toujours cette valeur et variant selon l'état de la ligne.

Connexion du modem

Selection de connecteurs

Le modem doit être connecté à une ligne téléphonique analogue.

AVERTISSEMENT : afin de réduire les risques d'électrocution, d'incendie ou de détiérioration du matériel, ne branche pas de cable téléphonique sur la prise réseau RJ-45.

ATTENTION : les prises pour systèmes à auto-commuteurs privés numériques ressemblant à des prises téléphoniques RJ-11, mais elles ne sont pas compatibles avec le modem.

Les prises des lignes téléphoniques analogiques et les procédures de connexion du modem varient selon le pays :

■Si vous utilisez le modem dans un pays ou les prises téléphoniques RJ-11 sont standard, suivez les instructions fournies à la section "Connexion du modem à une prise RJ-11", plus loin dans ce chapitre.
■En revanche, si vous utilisez le modem dans un pays où les prises téléphoniques RJ-11 ne sont pas aux normes, un adaptateur de modem propre au pays d'achat du PC Tablette est fourni avec l'ordinateil. Suivez les instructions de la section "Connexion du modem à l'aide d'un adaptateur", plus loin dans ce chapitre.
Si vous envisagez d'utiliser le modem en dehors du pays d'achat du PC Tablette, vous pouvez vous procurer des adaptateursurs propres au pays de destination chez la plupart des revendeurs de matériel informatique ou electronique. Pour des informations sur l'utilisation des configurations logicielles propres au pays, reportez-vous à la section "Configuration des préférences relatives au pays", plus loin dans ce chapitre.

Connexion du modem à une prise RJ-11

Pour connecter le modem à une ligne téléphonique analogique dotée d'une prise RJ-11 :

1. Ouvrez le panneau supérieur du PC Tablette pour acceder à l'a priorse RJ-11 ① de l'appareil.
2. Si le cable de modem intégre des circuits de suppression des parasites ② qui empêchent les interférences avec des apparèils de télévision et de radio, orientez l'extrémité du cable intégrant ces circuits vers le PC Tablette.
3. Branchez le cable sur la prise téléphonique RJ-11 (et non sur la prise réseau RJ-45) du PC Tablette.
4. Branchez le cable du modem sur une prise téléphonique RJ-11 (et non sur une prise réseau RJ-45 ou une prise pour auto-commutateur privé).

Connexion du modem à une prise téléphonique murale RJ-11 (la forme de ces prises varie selon les pays)

AVERTISSEMENT : pour éviter tout risque d'électrocution, débranchez le modem du réseau téléphonique avant d'acceder à un compartment interne du PC Tablette. Parmi les compartments internes, on trouve notamment le compartment mémoire, Mini PCI et de disque dur.

Connexion du modem à l'aide d'un adaptateur

Pour connecter le modem à une ligne téléphonique analogique non dotée d'une prise RJ-11 :

1. Pour acceder à la prise RJ-11 ①, ouvre le panneau supérieur du PC Tablette.
2. Si le cable de modem intégre des circuits de suppression des parasites ② qui empêchent les interférences avec des apparèils de télévision et de radio, orientez l'extrémité du cable intégrant ces circuits vers le PC Tablette.
3. Branchez le cable du modem sur la prise téléphonique RJ-11 ③ (et non sur la prise réseau RJ-45) du PC Tablette.
4. Branchez le cable du modem ④ sur l'adaptateur de modem propre au pays.
5. Branchez l'adaptateur de modem-propre au pays ⑤ sur la prise téléphonique.

Connexion du modem à l'aide d'un adaptateur de modem La forme des prises téléphoniques murales varie selon les pays.

AVERTISSEMENT : pour éviter tout risque d'électrocution, débranchez le modem du réseau téléphonique avant d'acceder à un compartment interne du PC Tablette. Les compartments internes englobent le compartment mémoire, Mini PCI et de disque dur.

Configuration des préférences relatives au pays

Le modem interne est configuré pour fonctionner dans le pays d'achat du PC Tablette et en respecter les normes de fonctionnement. Pour l'utiliser dans d'autres pays, vous devez ajouter des configurations de modem propres au pays.

Affichage de la configuration actuelle relative au pays

Pour afficher la configuration actuelle relative au pays, Sélectionnez Demarrer > Panneau de configuration > catégorie Options régionales, Date et Heure et Langue > icône Options régionales et linguistiques > onglet Options régionales. La configuration actuelle relative au pays s'affiche dans la zone Emplacement.

Ajout d'une configuration de pays

ATTENTION : pour éviter de perdre la configuration actuelle de votre pays, ne la supprimez pas ou ne la remplacez pas. Vous pouvez ajouter d'autres configurations de pays sans supprimer la configuration actuelle.

ATTENTION : pour éviter un mauvais fonctionnement du modem et la violation des réglementations sur les télécommunications, n'utilise le modem qu'avec la configuration du pays dans lequel vous l'utilisez.

Pour ajouter une configuration de pays :

1. Sélectionnez Demarrer > Panneau de configuration > catégorie Connexions reseau et Internet.
2. Dans le menu Voir aussi de la colonne de gauche de la fenêtre, Sélectionnez Options de modems et téléphonie > onglet Règles de numérotation.

Si l'onglet Régles de numérorotation ne s'affiche pas lorsque vous sélectionnez l'option Options de modems et téléphonie, renseignez les champs de l'assistant Informations sur l'emplacement. Une fois ces paramètres enregistrés, l'onglet Régles de numérorotation s'affiche.

1. Cliquez sur le bouton Nouveau, puis entrez le nom du nouveau site dans le champ Nom du site.
2. Sélectionnez un pays ou une région pour le nouveau site dans la liste Pays/région.

Si vous sélectionnez un pays ou une région qui n'est pas supporté par le modem, le pays configéré par défaut est États-Unis d'Amérique ou Royaume-Uni.

1. Cliquez sur le bouton OK > bouton OK.

Résolution des problèmes de connexion en déplacement

Si vous étés confronté à des problèmes de connexion lors de l'utilisation du modem en dehors du pays d'achat du PC Tablette, les conseils suivants peuvent s'avérer utiles.

Avant de modifier les paramètres, notez ceux en cours afin de les restaurerrapidement une fois de retard dans notre pays.

Vérification de la ligne

Le modem est donc pour fonctionner sur une ligne téléphonique analogique et non numérique. Une ligne appelée ligne pour auto-commutateur privé (PBX) est une ligne numérique. Une ligne qualifiée de ligne de données, ligne de télécopieur, ligne modem ou ligne téléphonique standard est probablement une ligne analogue.

Vérification du mode de numérotation

Composez quelques numérios sur le téléphone, puis écoutez si le combiné émet des impulsions ou des tonalités. Les impulsions signifient que la ligne téléphonique supporte la numérotation par impulsions ; les tonalités indiquent qu'elle supporte la numérotation par tonalités. Pour configurer le modem interne afin qu'il supporte l'un de ces modes de numérotation :

1. Sélectionnez Demarrer > Panneau de configuration > catégorie Connexions reseau et Internet.
2. Dans le menu Voir aussi de la colonne de gauche de la fenêtre, Sélectionnez Options de modems et téléphonie > onglet Règles de numérotation.
3. Sélectionnez le site, puis cliquez sur le bouton Modifier.
4. Sélectionnez la case d'options À féquences vocales ou à impulsions.
5. Cliquez sur le bouton OK > bouton OK.

Vérification du numéro de téléphone

Composez le numéro sur le téléphone, vérifiez que le modem distant répond, puis raccrochez.

Vérification de la tonalité

Si le modem recoit une tonalité d'applé qu'il ne reconnaît pas, il ne compose pas le numéro et affiche le message d'erreur "Pas de tonalité".

Pour configurer le modem afin qu'il ne tienne pas compte des tonalités avant la numérotation :

1. Sélectionnez Demarrer > Panneau de configuration > catégorie Connexions réseau et Internet.

2. Dans le menu Voir aussi de la colonne de gauche de la fenêtre, Sélectionnez Options de modems et téléphonie > onglet Modems.

3. Sélectionnez votre modem > bouton Propriétés > onglet Modem.

4. Decochez la case Attendre la tonalité avant la numération.

5. Cliquez sur le bouton OK > bouton OK.

Si le message "Pas de tonalité" s'affiche après suppression de la coche :

1. Sélectionnez Demarrer > Panneau de configuration > catégorie Connexions réseau et Internet.
2. Dans le menu Voir aussi de la colonne de gauche de la fenêtre Connexions réseau et Internet, Sélectionnez Options de modems et téléphonie > onglet Régles de numération.
3. Sélectionnez le site, puis cliquez sur le bouton Modifier.
4. Sélectionnez le site dans la liste Pays/région.

Si vous sélectionnez un pays ou une région qui n'est pas supporté par le modem, la configuration revient au besoin par défaut qui est États-Unis d'Amérique ou Royaume-Uni.

1. Cliquez sur OK.
2. Dans la fenêtre Options de modems et téléphonie, Sélectionnez l'onglet Modems.
3. Sélectionnez votre modem > bouton Propriétés > onglet Modem.
4. Décochez la case Attendre la tonalité avant la numérotation.
5. Cliquez sur le bouton OK > bouton OK.

Accès aux logiciels de communication

Pour acceder aux logiciels de modem pré-installés, notamment les logiciels d'émulation de terminal et de transfert de données, Sélectionnez Demarrer > Tous les programmes > Accessoires > Communications, puis cliquez sur une application, un assistant ou un utilitaire.

Recherche d'informations sur les commandes AT

Il est inutil d'utiliser les commandes AT avec la plupart des logiciels de modem. Si vous préférez les utiliser, reportez-vous, sur ce CD, aux manuels suivants:

Utilisation des commandes de modem pour obtenir des informations sur l'accès à HyperTerminal, l'identification du modem du PC Tablette et l'utilisation des commandes AT.
Le manuel Soft Modem AT Command Reference Manual (Manuel de referencia des commandes AT du modem) pour connaître les commandes AT prises en charge par votre modem. Ce manuel n'est fourni qu'en anglais.

Connexions réseau

Le PC Tablette est équipé d'une prise réseau RJ-45. Les modèles de PC Tablette avec réseau intégrant également une carte réseau interne, des drivers réseau préinstallés et un cable réseau.

Le PC Tablette peut être connecté à un réseau, que le modem interne soit branché ou non sur une ligne téléphonique.

Si vous Tablet PC est connecté à un réseau, consultez l'administrateur avant de modifier les paramètres réseau.

Le PC Tablette prend en charge les vitesses réseau jusqu'à 10 Mbps lorsqu'il est connecté à un réseau 10BaseT, et 100 Mbps lorsqu'il est connecté à un réseau 100BaseTX.

Connexion du cable réseau

Un cable réseau est équipé d'un connecteur RJ-45 à 8 broches à chaque extrémité et peut intégrer des circuits de suppression des parasites qui empêchent toute interférence avec un télévisueur ou une radio.

1. Pour acceder à la prise réseau RJ-45 ①, ouvre le panneau supérieur du PC Tablette.
2. Orientez l'extrémité du cable réseau intégrant des circuits de suppression des parasites ② vers le PC Tablette.
3. Branchez le cable réseau sur la prise réseau RJ-45 du PC Tablette ③.
4. Branchez l'autre extrémité du cable sur la prise réseau RJ-45 ④.

Connexion d'un cable reseau

AVERTISSEMENT : afin de réduire les risques d'électrocution, déconnectez le cable réseau avant d'acceder à un compartment interne du PC Tablette. Les compartments internes englobent le compartment mémoire, Mini PCI et de disque dur.

Activation et désactivation d'une connexion réseau

Afin d'économiser de l'énergie, désactivez une connexion réseau que vous n'utilisez pas.

Pour désactiver une connexion réseau, déconnectez-vous du réseau, puis débranchez le cable réseau.

■Pour activer une connexion réseau, branche le cable réseau, puis connectez-vous au réseau.

Utilisation des voyants de connexion au réseau local

Les 2 voyants de connexion au réseau local indiquent l'etat de la connexion :

Si les deux voyageants sont eteints : le PC Tablette n'est pas connecté à un réseau local.
Si les deux voyageants sont allumés : le PC Tablette est connecté à un réseau local à l'aide d'une liaison à 100 Mbps.
Si levoyant vert est allumé et levoyant jaune eteint : le PC Tablette est connecté à un réseau local à l'aide d'une liaison à 10 Mbps.

Identification des voyageants de connexion au réseau local

Accès au réseau au démarrage

Pour vous connecter à un serveur PXE (Preboot eXecution Environment) ou RPL (Remote Program Load) au démarrage, vous doivent répondre au message Network Service Boot (Amorçage service réseau) chaque fois que vous voulez vous connecter au serveur au démarrage ou au redémarrage du PC Tablette.

Pour configurer le PC Tablette afin qu'il affiche le message Network Service Boot (Amorçage service réseau) à chaque démarrage ou redémarrage, vous devez activer la carte réseau interne pour le démarrage.

Activation d'une carte réseau pour le démarrage

Une carte réseau interne est activée pour le démarrage dans l'utilitaire Setup.

1. Pour ouvrir l'utilitaire Setup, allumez ou redémarrez le PC Tablette. Lorsque le logo HP s'affiche et que le curseur clignote dans l'angle supérieur droit de l'écran, appuyez sur le bouton esc du PC Tablette ou sur la touche F10 d'un clavier en option.
2. Pour changer la langue, Sélectionnez Advanced (Avancé) > Languages (Langues).

Pour naviguer et selectionner sans utiliser le clavier en option, faites pivoter la molette pour faire défiler les éléments, puis appuyez pour effectuer une selection.

Pour naviguer et selectionner à l'aide du clavier en option, utilisez les touches fléchées et la touche Entrée.

1. Sélectionnez le menu Advanced (Avancé) > I/O Device Configuration (Configuration de périhériques d'E/S), puis activez PXE/Remote Boot (PXE/Démarrage à distance).

2. Pour enregistrer vos préférences et quitter l'utilitaire Setup, Sélectionnez File (Fichier) > Save Changes and Exit (Enregistrer les modifications et quitter), puis suivez les instructions qui s'affichent.

Vos préférences sont prises en compte lorsque vous quittez l'utilitaire Setup et prennant effet après le redémarrage du PC Tablette.

Réponse au message Network Service Boot (Amorcage service réseau)

Une fois la carte réseau interne activée pour le démarrage, le message Network Service Boot (Amorcage service réseau) s'affiche très brièvement dans l'angle inférieur droit de l'écran à chaque démarrage ou redémarrage du PC Tablette.

Pour se connecter au réseau en répondant au message, utilisez l'une des procédures suivantes :

■Appuyez sur le bouton tab du PC Tablette.
- Appuyez sur la touche F12 d'un clavier en option. Pour appuyer sur la touche F12 du clavier du PC Tablette, appuyez sur Fn+F11/F12.

Recherche d'informations sur le réseau local sans fil

Le PC Tablette prend en charge le réseau local sans fil fourni via une carte Mini PCI, une PC Card ou une carte SD. La PC Card ou la carte SD de réseau local sans fil est un accessoire en option. Une carte Mini PCI sans fil peut être préintallée.

Vous trouvrez des informations sur l'utilisation d'une carte de réseau local sans fil préinstallée sur le CD Bibliothèque de documentation - Réseau local sans fil livre avec le PC Tablette.
■Voutrouvez des informations sur l'option sans fil Bluetooth sur le CD Bibliothèque de documentation-Bluetooth livre avec le PC Tablette.
■Vous trouvrez des informations sur l'utilitaire WLAN de Microsoft dans l'option Aide et support accessible par l'intérimédiaire du menu Demarrer.

Si vous achetez un périhérique sans fil en option, la documentation relative au périhérique est fournie avec l'appareil.

Connexions de péripériques externes

Péripétrique standard

Les prises et connecteurs décrits dans ce manuel prennant en charge les péripériques externes standard.

Pour des informations sur la prise ou le connecteur à utiliser, reportez-vous à la documentation livrée avec le périphérique.
Pour des informations sur l'installation ou le chargement de logiciels requis par le péripérisque, reportez-vous à la documentation du péripérisque, aux fichiers d'aide du système d'exploitation ou au site Web du fabricant du péripérisque.

Pour connecter un périphérique externe standard au PC Tablette, procédez comme suit :

1. Si vous branchez un périphérique devant être connecté au secteur, vérifie qu'il est hors tension.
2. Branchez le périphérique sur une prise ou sur un connecteur du PC Tablette.
3. Si vous branchez un périphérique devant être connecté au secteur, utilisez une prise secteur avec terre.
4. Mettez le périhérique sous tension.

Si un périphérique d'affichage correctement connecté n'affiche pas d'image, appuyez sur le bouton Q > option Interne et externe ou Externe seulement pour afficher l'imagre sur le nouveau périphérique.

Pour déconnecter un périphérique externe standard du PC Tablette, mettez le périphérique hors tension (s'il est sous tension), puis déconnectez-le.

Péripétrique USB

USB est une interface matérielle que vous pouvez utiliser pour connecter des péripériques externes, par exemple un clavier, une souris, une unité, une imprimante, un scanner ou un hub USB au PC Tablette ou à la station d'accueil en option.

Un périphérique USB fonctionne dans le système de la même manière qu'un périphérique non-USB équivalent. Les connecteurs USB prennant en charge des périphériques USB 2.0 ou 1.1.

Un hub USB est un périphérique de connexion avec ou sans alimentation. Les hubs USB peuvent être branchés sur un connecteur USB du PC Tablette ou d'une station d'accueil en option, ou encore sur d'autres périphériques USB. Les hubs peuvent supporter un nombre variable de périphériques USB. Ils permettent d'augmenter le nombre de périphériques USB Presents dans le système.

Certains hubs doivent etre connectes au secteur.
■ Les autres doivent être branchés sur un connecteur USB du PC Tablette ou sur le port d'un hub connecté au secteur.

Certaines péripériques USB peuvent nécessiter des logiciels de support supplémentaires, qui sont normalement livrés avec le péripérique. Pour des informations relatives aux logiciels d'un péripérique spécifique, reportez-vous à la documentation livrée avec le péripérique.

Identification des deux connecteurs USB du PC Tablette

Clavier du PC Tablette

Vous pouvez utiliser un clavier de PC Tablette comprant un pavé numérique avec ce PC Tablette.

Pour des informations sur l'utilisation du dispositif de pointage du clavier de PC Tablette, du pavé numérique et de la touche F11/F12 du clavier du PC Tablette, reportez-vous à la section "Clavier du PC Tablette" du chapitre "Stylet, boutons et claviers".

Le PC Tablette peut être connecté ou déconnecté du clavier lorsqu'il est allumé, eteint, en mode Veille ou Hibernation.

Connexion du PC Tablette au clavier

Pour connecter le PC Tablette au clavier :

1. Placez le clavier sur une surface plane de sorte que ses touches soient face à vous.
2. Faites pivoter les dispositifs de connexion du disque de rotation vers le clavier.

Rotation des dispositifs de connexion vers le clavier

1. Placez le PC Tablette horizontally au-dessus du clavier, sa face orientée vers celle du clavier.

Positionnement du PC Tablette au-dessus du clavier

1. Alignez les 4 connecteurs du PC Tablette avec le connecteur de clavier, le détrompeur et les 2 crochets du clavier , puis exercez une pression vers le bas sur le PC Tablette jusqu'à ce qu'il s'enclenché .

Connexion du PC Tablette au clavier

Réglage du PC Tablette et du clavier

Pour régler l'inclinaison du PC Tablette à la position ajustate, exercez une légère pression sur la face supérieure du PC Tablette.

Inclinaison du PC Tablette sur le clavier

Fermetre du PC Tablette et du clavier

Pour fermer le PC Tablette et le clavier comme vous le fieriez pour l'écran d'un portable standard :

1. Faites pivoter le PC Tablette dans le sens des aiguilles d'une montre jusqu'à ce qu'il s'enclenché en position retournée par rapport au clavier.

Rotation du PC Tablette vers la face arrêté du clavier

1. Abaissez le PC Tablette sur le clavier.

Fermetre du PC Tablette et du clavier

Déplacement du PC Tablette et du clavier

Si vous déplacez le PC Tablette et le clavier alors qu'ils ne sont pas connectés, vérifie que le disque de rotation se trouve dans sa position par défaut. Les dispositifs de connexion se situent à l'arrête du PC Tablette et le côte droit du logo HP se trouve en haut lorsque vous faites face au clavier.

Si vous transportez le PC Tablette et le clavier alors qu'ils sont connectés, utilisez le loquet du clavier. Il permet de verrouiller le PC Tablette au clavier lorsque les deux dispositifs sont fermés.

Pour verrouiller le PC Tablette sur le clavier lorsqu'il est fermé, actionnez le loquet du clavier vers la droite ①.

Pour déverrouiller le PC Tablette, appuyez vers la gauche sur le loquet du clavier, puis actionnez-le sans le relâcher tout en ouvrant le PC Tablette ②.

Utilisation du loquet du clavier

Déconnexion du PC Tablette du clavier

Pour déconnecter le PC Tablette du clavier :

1. Si le PC Tablette est fermé, ouvre-le, puis faites-le pivoter de sorte que l'écran soit face au clavier en position de portable.

Si le PC Tablette ne s'ouvre pas facilement, il est peut etre fixe au clavier par le loquet. Pour des instructions de dégagement, reportez-vous a la section "Déplacement du PC Tablette et du clavier", plus loin dans ce chapitre.

Ouverture du PC Tablette dans la position d'un portable

1. Faites pivoter le PC Tablette et le clavier de sorte que leurs faces arrirè soient face à vous.

Positionnement du PC Tablette et du clavier pour déconnecter le PC Tablette

1. Pour déconnecter le clavier, actionnez le bouton de déconnexion ① du PC Tablette et maintenez la pression tout en extrayant le PC Tablette du clavier ②.

Déconnexion du PC Tablette du clavier

Dispositif antivol

Enroulez le cable autour d'un objet fixe, puis insérez la clé de verrouillage du cable ① dans le verrou du cable antivol ②. Insérez-le alors dans le connecteur de dispositif antivol ③ du PC Tablette.

Connexion d'un dispositif antivol en option

Les solutions de sécurité ont pour objet d'être dissuasives. Elles ne constituent pas une garantie contre l'utilisation malveillante ou le vol du produit.

Autres options matérielles

Obtention des mises à niveau

Pour commander les mises à niveau matérielles et les accessoires en option ou en savoir plus, rendez-vous sur le site HP http://www.hp.com/fr. La section relative aux mises à niveau matérielles estprésentée uniquement en anglais. Vous pouvez également consulter le document Worldwide Telephone Numbers (Numéroes de téléphone internationaux) fourni uniquement en anglais avec le PC Tablette, pour contacter un Revendeur ou Mainteneur Agréé HP.

Pour des informations sur l'obtention et l'installation de mises à jour et de mises à niveau de logiciels, reportez-vous sur ce CD, au Manuel des logiciels.

Utilisation d'une PC Card

Une PC Card est un accessoire de la taille d'une carte de crédit conforme aux normes PCMCIA (Personal Computer Memory Card International Association). Le PC Tablette prend en charge les PC Cards de 32 bits CardBus et 16 bits.

Une PC Card permet d'ajouter au PC Tablette des fonctions de modem, de carte son, de mémoire, de stockage, de communication sans fil ou d'appareil photo numérique. Un lecteur de PC Smart Card ou une PC Card d'identification biométrique peuvent accroître la sécurité de votre ordinateur.

Les solutions de sécurité ont pour objet d'être dissuasives. Elles ne constituent pas une garantie contre l'utilisation malveillante ou le vol du produit.

Selection d'une PC Card

Vous pouvez utiliser une PC Card de Type I ou de Type II. Le connecteur de PC Card du PC Tablette ne peut pas accueillir de PC Card de Type III. Les PC Cards de Type I, II et III sont d'épaissieurs différentes. Le Type III est le plus épais.

Les cartes Zoomed Video ne sont pas supportées.

Configuration d'une PC Card

ATTENTION: si vous installez tous les logiciels ou un configurateur fourni par un fabricant de PC Card, vous risquez de ne pas pouvoir utiliser d'autres PC Cards. Si la documentation livrée avec une PC Card vous invite à installer des drivers de périhériques :

N'installez que les drivers de péripériques correspondant au système d'exploitation Microsoft Windows XP Edition Tablet PC.
N'installez pas d'autres logiciels, tels que les Card Services, Socket Services ou configurateurs, qui peuvent etre livres par le fabricant de la PC Card.

Insertion d'une PC Card

ATTENTION : pour éviter d'endommager les connecteurs de la PC Card, exercez une faible pression lors de son insertion.

1. Maintenez la PC Card, avec son étiquette vers le haut et le connecteur faisant face au PC Tablette.
2. Insérez doucément la PC Card dans le connecteur jusqu'à ce qu'elle se bloque.

Insertion d'une PC Card

Arrêt et retrait d'une PC Card

ATTENTION : pour éviter toute perte de travail ou tout blocage du système, arrêtez une PC Card avant de la retirer.

Une PC Card insérée consomme de l'énergie même lorsqu'elle n'est pas utilisée. Pour économiser de l'énergie, arrêtez-la si vous ne l'utilisez pas.

1. Fermez toutes les applications et terminez toutes les activités prises en charge par la PC Card.

2. Pour arrêter une PC Card, Sélectionnez l'icone Supprimer le périphérique en toute sécurité, dans la barre des tâches, puis suivez les instructions qui s'affichent. Pour afficher cette icône, cliquez sur l'icone Afficher les icones cachées, dans la barre des tâches.

3. Pour dégager la PC Card, appuyez sur son bouton d'éjection ①.

4. Extrayez delicatement la PC Card 2

Retrait d'une PC Card

Utilisation d'une carte SD

Une carte SD est plus petite qu'une PC Card, mais elle permet d'ajouter des fonctions identiques au système du PC Tablette. En général, elle permet d'ajouter des fonctions de sauvegarde, de stockage, de réseau sans fil, de télécopie/modem ou de téléphone cellulaire.

Lors de l'utilisation d'une carte SD, HP commande de connecter le système à une alimentation externe, chaque fois que cela est possible. Certaines cartes SD consommment beaucoup d'énergie et peuvent rapidement décharger un module batterie.

ATTENTION: pour éviter toute perte de données ou toute dépréciation d'une carte SD:

■N'enregistrez pas vos données sur la carte SD à moins que le PC Tablette ne soit connecté à une source d'alimentation externe ou que le module batterie dispose d'une charge suffisante pour effectuer l'opération.

N'arrêtez pas le PC Tablette ou ne retirez pas la carte SD jusqu'à ce que toutes les activités prises en charge par la carte soient terminées.

Configuration d'une carte SD

Si un fabricant de carte SD vous demande d'installer les drivers spécifiques à la carte, n'installez que les drivers pris en charge par le système d'exploitation Windows XP Édition Tablet PC. Si vous n'étes pas sur de la compatibilité des drivers, demandez conseil au fabricant de la carte SD.

Insertion d'une carte SD

ATTENTION : pour éviter d'endommager les connecteurs de la carte SD, exercez une faible pression lors de son insertion.

1. Tenez la carte SD avec son étiquette vers le haut et son connecteur faisant face au PC Tablette.
2. Insérez doucément la carte SD dans le connecteur jusqu'à ce qu'elle soit en place.

Insertion d'une carte SD

Arrêt et retrait d'une carte SD

ATTENTION : pour éviter toute perte de travail ou tout blocage du système, arrêtez une carte SD avant de la retirer.

Une carte SD insérée consomme de l'énergie même lorsqu'elle n'est pas utilisé. Pour économiser de l'énergie, arrêtez-la si vous ne l'utilisez pas.

1. Fermez toutes les applications et terminez toutes les activités prises en charge par la carte SD.
2. Pour arrêter une carte SD, Sélectionnez l'icone Supprimer le périphérique en toute sécurité, dans la barre des tâches, puis suivez les instructions à l'écran. Pour afficher cette icône, cliquez sur l'icone Afficher les icones cachées, dans la barre des tâches.
3. Pour libérer la carte SD ①, appuyez dessus.
4. Extrayez delicatement la carte SD 2.

Retrait d'une carte SD

Augmentation de la mémoire

Vous pouvez augmenter la quantité de mémoire RAM (mémoire vivé) du PC Tablette à l'aide d'une PC Card ou d'un module mémoire en option.

Le PC Tablette est équipé d'un connecteur de mémoire accessible à l'utilisateur. Ce connecteur prend en charge un module mémoire PC133 de 128, 256 ou 512 megaoctets (Mo).

Affichage des informations relatives à la mémoire

Lorsque la quantité de mémoire RAM du système augmente, le système d'exploitation augmente l'espace du disque dur réservé au fichier Hibernation

Si vous rencontres des problèmes avec le mode Hibernation une fois la mémoire RAM augmente, vérifie que le disque dur dispose d'assez d'espace libre pour un fichier Hibernation plus volumineux.

Pour afficher la quantité de mémoire RAM installée dans le système :

Sélectionnez Demarrer > Panneau de configuration > icône Performances et maintenance > icône Système > onglet Général.

Pour afficher la quantité d'espace libre sur le disque dur et la quantité d'espace nécessaire au fichier Hibernation :

Sélectionnez Demarrer > Panneau de configuration > icône Performances et maintenance > icône Options d'alimentation > onglet Mise en voille prolongée.

Retrait ou insertion d'un module mémoire

AVERTISSEMENT : pour éviter tout risque d'électrocution, ne touche que le compartment de la mémoire ou Mini PCI pendant toute cette procédure. Les compartments du disque dur, de la mémoire et Mini PCI sont les seuls comportements internes accessibles par l'utilisateur. Toutes les autres zones nécessitant un outil pour y acceder ne doivent être ouvertes que par un Mainteneur Agréé HP.

AVERTISSEMENT : pour éviter tout risque d'électrocution et toute dépréciation du PC Tablette, mettez-le hors tension, débranchez le cordon d'alimentation du secteur, puis retirez le module batterie avant d'installer un module mémoire.

ATTENTION : pour éviter tout risque de décharge d'électricité statique pouvant endommager les composants électroniques : débarrassez-vous de l'électricité statique dont vous étés porteur en touchant un objet metallique relié à la terre avant d'entamer cette procédure. Pour plus d'informations sur la prévention des déteriorations provoquées par l'électricité statique, reportez-vous au manuel Informations sur la sécurité et les règlementations, sur ce CD.

1. Tenez compte des averissements disponibles précédemment.
   Si vous n'etes pas sur que le PC Tablette est eteint ou en mode Hibernation, appuyez sur l'interrupteur d'alimentation, puis relachez-le. Si votre travail reapparait a l'écran, enregistrez-le, fermez toutes les applications, puis mettez le PC Tablette hors tension.
2. Debranchez tous les péripériques externes connectés.
3. Debranche le cordon d'alimentation.
4. Retirez le module batterie.

5. Si le clavier du PC Tablette en option est connecté à l'appareil, détachez-le.

6. Retournez le PC Tablette.

7. Retirez les deux vis de fixation du compartment de mémoire et du compartment Mini PCI 1.
8. Faites coulisser, soulevez, puis retirez le cache de ces deux compartments ②.

Ouverture du compartment de mémoire

1. Retirez ou insérez le module mémoire.

Pour retireur un module mémoire :

a. Retirez les loquets de retenue situés de chaque côté du module mémoire ①. Le module mémoire s'incline vers le haut.

b. Maintenez le module mémoire par ses bords, puis retirez-le délicatement du connecteur de mémoire ②.

c. Pour protégger un module mémoire retire, placez-le dans un emballage de protection contre l'électricité statique.

Retrait d'un module mémoire

Pour insérer un module mémoire :

a. Alignez le bord avec détrompeur du module mémoire avec la zone avec détrompeur d'un connecteur de mémoire ①.

b. Enforcez le module mémoire dans le connecteur en l'orientant selon un angle de 45 degrés jusqu'à ce qu'il soit en place ②.

c. Exercez une pression sur le module mémoire jusqu'à l'actionnement des loquets de retenue ③.

Insertion d'un module mémoire

1. Alignez les onglets du cache du compartment de la mémoire avec les connecteurs du cache du PC Tablette ①, puis appuyez vers le bas sur le cache jusqu'à ce qu'il soit bien en place.

2. Remettez en place les deux vis de fixation du cache du compartment de mémoire et Mini PCI au PC Tablette ②.

Remise en place du cache du组成部分 de la mémoire

Maintenance, transport et déplacement

Gestion des logiciels

HP yous recommende d'effectuer les operations suivantes :

■ Installer toutes les mises à jour de logiciels au fur et à mesure de leur disponibilité. Pour des instructions, reportez-vous sur ce CD, au Manuel des logiciels, chapitre "Mises à niveau et restaurations de logiciels".
■ Installer et utiliser les logiciels antivirus. Vous pouvez acheter des logiciels antivirus chez la plupart des revendeurs d'ordinateurs ou de matériel électronique.
Sauvegarder frequently les données et les logiciels système.

Pour des informations sur l'utilisation de l'utilitaire de sauvegarde du système d'exploitation, Sélectionnez Demarrer > Aide et support > rubrique Performances et maintenance. Dans le panneau supérieur gauche de cette fenêtre, cochez la case Backing Up Your Data (Sauvegarde des données).

Pour des informations sur la sélection de logiciels ou de matériel de sauvegarde en option, demandez conseil à un Revendeur ou Mainteneur Agréé HP.

Protection du matériel

Pour protégger et prolonger les performances du matériel, tenez compte des précautions suivantes.

ATTENTION : pour éviter toute dépréciation du matériel ou toute perte de données :

Transportez et conservez le PC Tablette dans son etui ou dans un etui Deluxe en option.
Ne posez aucun objet sur le PC Tablette, même s'il se trouve dans un étui.
N'utilisez le PC Tablette que sur des surfaces dures et dans des zones ventilées. La ventilation ne doit pas être entravée par des éléments durs, par exemple une imprimante en option, ou des éléments souples, tels que du tissu ou un tapis.
■ Éloignez le PC Tablette des substances liquides et évitez de l'exposer à une humidité excessive.
■ Evitez d'exposer le PC Tablette à la lumière directe du soleil, à des températures extrêmes ou à des ultraviolets puissants pendant de longues périodes.
■Éloignez tous les disques durs et les disquettes des champes magnétiques. Ils peuvent endommager les données enregistrées sur ces supports.
Si vous envisagez de ne pas utiliser le PC Tablette pendant au moins une semaine, arrêtez-le.
Si le PC Tablette doit rester déconnecté de l'alimentation externe pendant un mois ou plus, arrêtez-le et retirez le module batterie. Pour des informations sur le stockage du module batterie, consultez le chapitre 3, "Modules batterie".

Utilisation des étuis

Pour protéger l'écran du PC Tablette, HP recommende d'utiliser ou de transporter l'appareil dans un étui. Un étui plat est fourni pour protéger le PC Tablette, seul ou connecté à un clavier en option.

Un étui Executive en cuir est disponible en option dans la plupart des pays. Il offre une protection supplémentaire, dispose de logements pour cartes de visite et peut containir d'autres éléments.

Pour vous procurer les étuis Executive ultra-plat et Executive Workstation, reportez-vous au document Worldwide Telephone Numbers (Numéroes de téléphone internationaux) fourni uniquement en anglais avec le PC Tablette pour contacter votre Revendeur ou Mainteneur Agréé HP.

Fixation d'un étui

Lorsque vous n'utilisez que le PC Tablette, enforcez les deux ontlets de l'étui dans les deux connecteurs de raccordement universels du PC Tablette.

Identification des connecteurs de raccordement universels du PC Tablette

Lorsque vous utilisez le PC Tablette connecté à un clavier, insérez les deux onglets de l'étui dans les deux connecteurs de raccordement universels du clavier.

Identification des connecteurs de raccordement universels du clavier du PC Tablette

Retrait d'un étui

Pour-retirer l'étui du PC Tablette, actionnez le commutateur de dégagement du PC Tablette.

Actionnement du commutateur de dégagement du PC Tablette

Pour-retirer l'étui du clavier du PC Tablette, actionnez le commutateur de dégagement du clvier sans le relâcher.

Actionnement du commutateur de dégagement du clavier du PC Tablette

Nettoyage du matériel

AVERTISSEMENT : pour éviter tout risque d'électrocution ou de dépréciation des composants, ne nettoyez pas le PC Tablette tant que vous n'avez pas effectué les opérations suivantes :

■Arrer le PC Tablette.
Déconnecter le PC Tablette du secteur.
■Débrancher tous les périphériques externes du PC Tablette.

ATTENTION: ne vaporisez pas de substances liquides sur le PC Tablette. Les solvants menagers peuvent irrémédiablement endommager les surfaces du PC Tablette, et toute substance liquide peut déterminer les composants internes du PC Tablette ou un clavier en option.

Nettoyage de l'écran

Pour éliminer les tâches et les peluches, nettoyez l'écran à l'aide d'un chiffon doux, humide et non pelucheux ou d'un nettoyant pour vitres. Vous pouvez également utiliser un nettoyant pour écran antistatique ou des lingettes antistatiques humides.

Nettoyage du clavier du PC Tablette

La poussière, les peluches et autres particules peuvent ALTERER les performances d'un clavier de PC Tablette en option. Pour éviter que les touches deviennent collantes ou qu'elles fonctionnent mal, nettoyez le clavier à l'aide d'une bombe à air compré munie d'un embout fin. Insufflez l'air compré à la base de chaque touche.

Pour nettoyer la surface des touches, utilisez un chiffon doux, humide et non pelucheux.

N'utilisez pas d'aspirateur pour nettoyer le clavier car vous risquez de déposer de la poussière, au lieu de l'éliminer.

Nettoyage d'un clavier de PC Tablette à l'aide d'une bombe à a i r c o m p r i m é

Remplacement du matériel

Remplacement du disque dur système

Le disque dur système est celui installé dans le compartment de disque dur. Ne retirez le disque dur système que pour le réparer ou le remplacer.

ATTENTION : pour éviter toute perte de travail ou tout blocage du système :

• Arrêtez le PC Tablette avant dePTRirer le disque dur système. Ne retirez pas le disque dur lorsque le PC Tablette est allumé, en mode Veille ou en mode Hibernation.
  Pour vérifier que le PC Tablette est étant et non en mode Hibernation, appuyez puis relâchez l'interrupteur d'alimentation. Si votre travail réapparait à l'écran, enregistrez-le, fermez toutes les applications, puis arrêtez le PC Tablette.

• Enregistrez votre travail et arrêtez le PC Tablette.

• Retournez le PC Tablette.
• Retirez les deux vis de fixation du cache du compartment de disque dur ①.
• Faites coulisser, soulevez, puis retirez le cache du compartiment de disque dur ②.

Retrait du cache du组成部分 de disque dur

ATTENTION : les broches des connecteurs du disque dur sont conçues pour ne supporter que le nombre minimum d'insertions ou de retraitis requis pour la réparation ou le remplacement. Pour ne pas déterminer ces connecteurs, évitez de les tordre lors du retrait du disque dur.

1. Pour-retirer le disque dur, dégagez delicatement les connecteurs 1 en faisant coulibisser le disque dur vers la partie inférieure du PC Tablette.
2. Retirez le disque dur du compartment 2.

Retrait d'un disque dur système de son département

1. Pour insérer le disque dur de rechange, abaissez-le dans son département ①, puis faites coulibisser les connecteurs du disque dur vers ceux du département ② jusqu'à ce qu'ils s'enclenchent et que le disque dur se mette bien en place.

Insertion d'un disque dur système dans son compartment

1. Alignez les onglets du cache du compartment de disque dur avec les connecteurs du cache du PC Tablette ①, puis appuyez vers le bas sur le cache jusqu'à ce qu'il soit bien en place.

2. Remettez en place les deux vis qui fixent le cache au PC Tablette 2.

Remise en place du cache du département de disque dur

Remplacement du capuchon du bouton de pointage

Deux capuchons de bouton de pointage de rechange sont fournis avec le clavier du PC Tablette en option. Pour remplacer le capuchon du bouton de pointage :

1. Si le clavier est connecté au PC Tablette, arrêtez le PC Tablette.
2. Retirez delicatement le capuchon usage.
3. Insérez un capuchon de rechange.

Remplacement du capuchon du bouton de pointage

Préparation du PC Tablette pour le transport ou le déplacement

1. Faites une copie de sauvegarde de vos données.
2. Retirez la PC Card ou la carte SD.
3. Extrayez le PC Tablette de sa station d'accueil en option.
4. Mettez le PC Tablette hors tension, puis déconnectez tous les péripériques externes tels que les écouteurs ou un péripérique Multibay externe. Il est inutile de déconnecter le PC Tablette du clavier en option.
5. Arrêtez le PC Tablette.
6. Si le PC Tablette doit rester débranché de toute source d'alimentation externe pendant un mois ou plus, retirez le module batterie et rangez-le dans un endroit sec et frais.
7. En cas d'expédition du PC Tablette, insérez-le dans un étui, mettez-le dans son emballage d'origine ou dans une housse de protection identique et apposez une étiquette "FRAGILE" sur l'emballage.

Déplacement avec le PC Tablette

Liste de contrôle pour les voyageurs

■Emmenez une copie de sauvegarde de vos données.

N'embaIez pas ces copies avec le PC Tablette.

• Gardez le PC Tablette avec vous. Ne l'enregistrez pas avec vos bagages.
  Si vous comptez utiliser un lecteur optique, munissez-vous du CD Bibliothèque de documentation. Dans le cas contraire, HP vous suggère d'imprimer la section "Contacter HP" plus loin dans ce chapitre.
  N'exposez pas le PC Tablette, un disque dur ou une disquette aux dispositifs de sécurité magnétiques.

Le tapis roulant sur lequel vous posez vos bagages utilise les rayons X et ne représenté aucun risque pour le PC Tablette et les supports d'unités.

En revanche, les portiques de détction et les batons de sécurité sont des dispositifs magnétiques qui peuvent endommager le PC Tablette, un disque dur ou une disquette.

Si vous souhaitez utiliser le PC Tablette en vol, consultez préalablement la compétie aérienne : l'utilisation en vol du PC Tablette est à la discrétion de la compétie aérienne.
S'il existe un risque de situation climatique extréme à votre destination, consultez le chapitre "Caracteristiques techniques", section "Environnement d'exploitation du PC Tablette".

■Si vous vous déplacez à l'étranger :

Si vous envisagez d'utiliser un modem interne, consultez le chapitre 6, "Modem interne" pour obtenir des informations sur l'utilisation d'adaptateurs et de configurations propres au pays. Si vous ne vous munissez pas du CD Bibliothèque de documentation, imprimez la section "Résolution des problèmes de connexion en déplacement" et emportez-la avec vous.

Vérifiez les réglementations douanières relatives aux ordinateurs pour tous les pays que vous allez visiter.
□Demandez l'avis d'un revendeur de matériellectronique ou d'un Revendeur ou Mainteneur Agree HP, quant aux exigences en cordon d'alimentation et en adaptateur dans les pays où vous给您 rendez. En effet, les specifications de tension, de fréquence et de connecteur variant selon les pays. Pour contacter le Revendeur ou Mainteneur Agree HP le plus proche, reportez-vous au document Worldwide Telephone Numbers (Numéroes de téléphone internationaux) fourni uniquement en anglais avec le PC Tablette.

AVERTISSEMENT : afin de réduire le risque d'électrocution, d'incendie ou de déterioration du matériel, n'essayez pas de faire fonctionner le PC Tablette avec un kit de conversion de tension commercialisé pour les équipements menagers.

Contacter HP

Obtention d'aide sur Internet

Si vous avez accès à Internet, vous pouvez résoudre la plupart des problèmes rencontres lors de vos déplacements avec le PC Tablette à l'aide de l'assistance HP.

L'aide et l'assistance technique HP contient des liens vers des zones spécifique du site Web HP (http://www.hp.com/fr). Ces zones vous permettent d'effectuer les tâches suivantes:

Vous procurer tous les documents fournis avec le PC Tablette ainsi que d'autres d'informations sur l'appareil telles que les caractéristiques techniques, les documents White papers et le service de conseils aux clients.
Ouvrir une session d'assistance en ligne avec un spécialiste du support technique HP.

■Télécharger les mises à niveau les plus récentes des drivers, utilisaires et logiciels du PC Tablette.
Vous procurer le CD HP Support Software.

Pour acceder aux liens et aux descriptions des options proposées, Sélectionnez Demarrer > Aide et assistance HP. Le menu Aide et assistance HP apparait dans le panneau gauche.

Tous les liens ne sont pas accessibles dans le monde entier, et la plupart des sites sont disponibles dans un nombre limite de langues.

Obtention d'aide sans recourir à Internet

Si vous avez besoin d'aide et que vous ne pouvez pas acceder à Internet :

■Pour obtenir des informations sur la résolution des problèmes :

□ Reportez-vous au manuel Résolution des problèmes sur ce CD.
□Reportez-vous au chapitre "Résolution des problèmes" du manuel imprimé Mise en route fourni avec le PC Tablette.

■Pour obtenir la liste des numérios de téléphone internationaux du service d'assistance technique :

• Sélectionnez Demarrer > Panneau de configuration > icône Performances et maintenance > icône Système. Sélectionnez ensuite le bouton Informations sur le support technique à proximate de la partie inférieure de la fenêtre Propriétés système.

Reportez-vous au document imprimé Worldwide Telephone Numbers (Numéroes de téléphone internationaux) fourni uniquement en Englais avec le PC Tablette.

Caractéristiques techniques

Les informations de ce chapitre peuvent s'avérer utiles en cas de déplacement à l'étranger ou d'utilisation du PC Tablette dans des conditions extrêmes.

Dimensions du PC Tablette et du clavier

Dimensions	Système métrique	Système américain
Hauteur 2,1 cm 0,8 pouce
Largeur 21 cm 8,3 pouces
Profondeur 27,1 cm 10,8 pouces

Environnement d'exploitation du PC Tablette

Facteur	Système métrique	Système américain
Température
En fonctionnement 10 à 35°C 50 à 95°F
Hors fonctionnement -10 à 60°C 14 à 140°F
Humidité relative (sans condensation)
En fonctionnement 10 à 90% 10 à 90%
Hors fonctionnement 5 à 90% 5 à 90%
Altitude maximale (non pressurisée)
En fonctionnement	3 048 m	10 000 pieds
Hors fonctionnement	9 144 m	30 000 pieds

Courant d'entrée nominal du PC Tablette

Le PC Tablette fonctionne sur du courant continu, qui peut etre fourni par une source d'alimentation secteur ou continu.

Courant d'entrée Nominal

Tension de fonctionnement 100 à 120/220 à 240 Vrms

Intensité de fonctionnement 1,7/0,85 A RMS

Fréquence nominale de fonctionnement Courant alternatif de 50 à 60 Hz

Alimenté par courant continu 18,5 V MAX

Ce produit est créé pour des systèmes électriques en Norvège ayant une tension phase-à-phase ne dépassant pas 240 Vrms.

Caracteristiques du modem

Ce PC Tablette a ete teste et declare conforme aux limites imposées aux apparciels electroniques de classe B.

Facteur Caractéristique
Températures
En fonctionnement 10° à 40° C (50° à 104° F)
Hors fonctionnement -20° à 60° C (-4° à 140° F)
Humidité relative (sans condensation)
En fonctionnement 10 à 90%
Hors fonctionnement 5 à 90%
Interfaces Connecteur de communications	Connecteur téléphonique standard RJ-11
	Connecteur hôte Mini PCI Type III
Alimentation	+3,3 volts ±5%, +3,3 vaux ±5%

Recherche d'autres informations sur l'environnement

Les caractéristiques techniques ci-dessus indiquent les conditions d'exploitation extrêmes tolérées par le PC Tablette.

Pour des informations similaires relatives au stockage des modules batterie, consultez le chapitre "Modules batterie", section "Stockage d'un module batterie".

Pour des informations sur l'exposition du PC Tablette à la lumière du soleil, aux rayons ultraviolets, aux rayons X ou aux champs magnétiques, consultez le chapitre "Maintenance, transport et déplacement", section "Protection du matériel".

Index

A

Adaptateur

connexion de l'adaptateur secteur à une prise électrique (Japon seulement) 1-21

cordon d'alimentation secteur Voir Adaptateur secteur

modem Voir Adaptateur de modem

Adaptateur de modem

configuration de logiciels 6-5

connexion 6-4

livré 1-21

utilisation 6-2

Adaptateur de modem

propre au pays

configuration de logiciels 6-5

connexion 6-4

inclus avec le PC Tablette 1-21

utilisation 6-2

Adaptateur secteur

connecteur d'alimentation secteur 1-11

connexion 3-15

déconnexion 3-1

identification 1-21

voyant 1-2

Adaptateur secteur

propre au Japon 1-21

Alignment

connecteurs d'amarrage 1-8

connecteurs du compartment de batterie 3-3

detrompeur 1-9, 1-25

encoches d'amarrage 1-24

taquets du module batterie 3-3

Alimentation

commutateur 1-4

commutationentre

l'alimentation externe

et la batterie 3-1

connecteur d'alimentation secteur 1-11

cordon 1-20

economie 3-20

entree nominale 11-2

Voi raussi Alimentation sur batterie

Alimentation secteur, commutation 3-1

Alimentation sur batterie commutation 3-1

economie 3-20

niveau bas de charge de la batterie 3-13

utilisation du PC Tablette 3-1

Amarrage

connecteur 1-14

connecteurs d'alignement 1-8

encoche de fixation

du loquet 1-14

encoches d'alignement 1-24

ouverture du connecteur 1-26

Antennes 1-7, 1-10

Application Journal 2-11

Application Panneau d'entrée du PC Tablette 2-19

Applications. Voir Logiciels

Attaches du clavier du PC Tablette 8-4

B

Batterie de transition 3-14

Batterie, voyant 1-2

Blocage du système 2-13

Bouton d'éjection PC Card 9-4

unite de disquette 4-7

unite optique 4-5

Bouton d'éjection de support 4-7

Bouton d'ouverture du Journal identification 1-3
procedures 2-11

Bouton d'ouverture du Panneau
d'entrée du PC Tablette
identification 1-3
procedures 2-10

définition des préférences 2-16

identification 1-3

procedures 2-11

Bouton Sécurité Windows
procedures 2-13

Bouton Sécurité Windows identification 1-5

Bouton tab

identification 1-6

procedures 2-13

réponse au message Network Service Boot (Amorçage service réseau) 7-5

Bouton Q

identification 1-6

Boutons 2-8

aide-mémoire 2-9

contrôle rapide de la batterie 3-11

dégagement du support de l'unité optique 4-5

ejection de la PC Card 9-4

éjection du support de l'unité de disquette 4-7

esc 1-6, 2-14

identification 2-8

ouverture du Journal 1-3, 2-11

ouverture du Panneau d'entrée du PC Tablette 1-3, 2-10

procedures 2-10

Q 2-12

Q M enu-6

QuickLook 1-5

réinitialisation 2-14

Rotation 1-3, 2-11

Sécurité Windows 2-13

sécurité Windows 1-5

stylet 2-3

tab 1-6, 2-13

Voir aussen Molette;Loquet;

Interrupteur

Boutons de réglage du volume

économie d'énergie 3-20

réglagedu volume 5-1

C

Cable

courant continu 1-11

modem 1-20, 6-3

modem ou reseau 1-20

réseau 1-20, 7-2

sécurité 8-10

Cable auto/avion

Connecteur d'alimentation

secteur 1-11

connexion 3-15

taches prises en charge 3-8

Câble d'alimentation

en courant continu 1-11

Cable modem

circuits de suppression

des parasites 6-3

connexion 6-2

livré 1-20

par rapport

au cable reseau 1-20

prise téléphonique RJ-11 1-11

Cable tableau

circuits de suppression

des parasites 7-2

connexion 7-2

livré 1-20

par rapport

au cable modem 1-20

prisereseau RJ-45 1-11

Capuchon de bouton

de pointage 10-13

Capuchon du bouton de pointage

capuchons

de rechange livres 1-27

replacement 10-13

Caracteristiques

d'altitude 11-2

d'environnement 11-1

d'humidité 11-2

de l'environnement

d'exploitation 11-2

modem 6-1, 11-3

PC Tablette 11-1

réseau 7-1

informations relatives à

l'alimentation 9-4, 9-6

Carte Secure Digital, Voir aussi

Carte SD (Secure Digital)

Casque

connexion 5-6, 8-1

prise de sortie audio 5-5

CD livrés avec le PC Tablette 1-19

CD, CD-RW. Voir Supports d'unités

Champs magnétiques affectant le matériel 10-15

Chargeur/adaptateur auto

Connecteur d'alimentation secteur 1-11

connexion 3-15

taches prises en charge 3-7

Circuits de suppression

des parasites

cable du modem 6-3

cable reseau 7-2

Clavier à l'écran 2-19

Clavier du PC Tablette

connecteur 1-25

connexion 8-3

crocchet 1-25

déconnexion 8-7, 8-8

définition des préférences

relatives au dispositif de pointage 2-22

dégagement 8-7, 8-8

detrompeur 1-25

déverrouillage 8-7

dispositif de pointage 2-21

éléments identifiés 1-22

expédition 10-14

fermeture 8-6

fixation au PC Tablette 8-7

inclinaison 8-5

loquet 8-7

nettoyage 10-7

obtention 2-20

ouverture 8-5, 8-7

pavé numérique 2-22

protection 8-6

replacement du capuchon

du bouton de pointage 10-13

rotation 8-5

touche F11/F12 2-25

Clavier USB externe

connexion 8-2

pris en charge 2-1

Commandes

AT 6-9

Ctrl+Alt+Suppr 2-13

de modem 6-9

Entree 2-15

Commutateur

alimentation 1-4

dégagement de raccordement

duclavier1-26

dégagement

du PC Tablette 1-14

Voiraussi Bouton(s); Loquet

Commutateur de dégagement

clavier du PC Tablette 1-26

PC Tablette 1-14,8-9

Compartment de batterie

connecteurs d'alignment 3-3

étiquette interne du certificat

d'authenticé Microsoft 1-17

insertion

du module batterie 3-3

loquet de dégagement 1-15

retrait de la vis de sécurité du module de batterie 3-5

retrait du module batterie 3-2

Compartment de disque dur cache 10-8

replacement du disque dur système 10-8

vis de fixation du cache 10-8

alignment pour amarrage 1-8

alimentation secteur 1-11

amarrage 1-14

carte SD (Secure Digital) 9-5

clavier 1-9

compartment de batterie 3-3

detrompeur 1-9

dispositif antivol 8-10

mémoire 9-7

modem 6-2

moniteur externe 1-11

PC Card 9-3

Péripétrique MultiBay externe 1-11

procedures de connexion 8-1

protecteur d'écran du clavier 1-26

protecteur d'écran du PC Tablette 1-9

raccordement universels du clavier du PC Tablette 1-26 du PC Tablette 1-9

réseau 1-20

telephone 1-20

unite 4-3

USB 8-2

Voir aussi Attaches du clavier du PC Tablette; prise

Connecteurs

Cordon d'alimentation 1-20
Voir cusseni Cable

Crochets du clavier 1-25, 8-4

D

Déplacement avec le PC Tablette cable auto/avion 3-15

caracteristiques de l'environnement d'exploitation 11-2

chargeur/adaptateur auto 3-15

connexion du modem 6-2, 6-5
étiquette d'homologation du modem 1-17

étiquette de certification des liaisons sans fil 1-17

informations sur la température du module batterie 3-22

Didacticiels

Journal 2-11

Panneau d'entrée du PC Tablette 2-11

Dimensions du PC Tablette 11-1

Dispositifs de pointage boutons 2-8

clavier du PC Tablette 2-20

définition

des préférences 2-7, 2-22

stylet 2-2

utilisation

Dans l'utilitaire Setup 7-4

Dispositifs de sécurité

affectant le matériel 10-15

des aéroports 10-15

Disque de rotation 1-24

Disque dur système

affichage de la quantité

d'espace libre 9-7

définition 4-2

espace requis pour le fichier

Hibernation 9-7

replacement 10-8

vis de fixation 10-9

VoiraussiUnités

Disque optique. VoirSupports d'unités

Disque, disquette VoirSupports d'unités

Drivers de péripériques

carte SD (Secure Digital) 9-5

mise à niveau 10-17

modem 6-1

PC Card 9-2

periphériques externes 8-1

réseau 7-1

USB 8-2

DVD, CD-RW. Voir Supports d'unités

E

Economie d'energie 3-20

Écouteurs

connexion 5-6, 8-1

prise pour écouteurs 5-5

Écran, nettoyage 10-6

Électricité statique 9-8

Étalongnage

module batterie 3-17

stylet 2-5

Étiquette

certificat d'authenticité

Microsoft 1-17

certification des péripériques

sans fil 1-17

homologation du modem 1-17

identification du produit 1-17

systeme 1-17

Étuis

connexion 10-3

déconnexion 10-5

Executive 10-3

inclus avec le PC Tablette 10-3

utilisation 10-3

Exécution automatique 4-8

F

FDD (floppy disk drive). Voir Unités

Fn, fonctions spécifiques

clavier à l'écran 2-19

clavier

du PC Tablette 2-23, 2-25

Fonction Contrôle rapide,

battery 3-11

G

Gestion des images de

periphérique d'affichage 8-1

H

Haut-parleurs externes

connexion 5-6, 8-1

prise de sortie audio 5-5

Haut-parleurs internes 5-3

HDD (hard disk drive). Voir

Disque dur, système

Hibernation

activation 3-16

activation suite à un niveau

critique de charge

de la batterie 3-13

arret 3-16

pendant la lecture

d'un support 4-8

Housse 10-3

Hub USB 8-2

Identification des éléments

du clavier du PC Tablette

autres 1-27

panneau avant 1-22

retour 1-26

Identification des éléments

du PC Tablette

autres 1-19

côté droit 1-4

côtégauche 1-9,1-10

face arrière 1-14

face inférieure 1-8

face supérieure 1-10, 1-11

panneau avant 1-2

Identification des éléments

du stylet 1-1

Impulsions,

mode de numérotation 6-7

Inclinaison

pieds 1-18

réglage 1-25

Informations

sur les réglementations

Classe B (FCC) 11-3

Jauge de batterie 3-9

Lecteur de CD-ROM, unité

de CD-RW. VoirUnités

Lecteur de disque optique, unité

de disquette. Voir Unités

Lecteur de DVD, unité

de DVD/CD-RW. Voir Unités

Lecteur optique. Voir Lecteurs

Lignes téléphoniques

analogique/numérique 6-7

analogiques 6-7

connexion d'un modem 6-2

numériques 6-7

Logiciels

antivirus 10-1

commande AT 6-9

Exécution automatique 4-8

fenêtre Sécurité Windows 2-13

Gestionnaire des tâches 2-13

installation 2-3

Jauge de batterie 3-9

Journal 2-11

modem 3-20, 6-1, 6-9

Outlook 2-11

Panneau d'entrée

du PC Tablette 2-19

sauvegarde 10-1

utilitaire Setup 2-14

Logiciels antivirus 10-1

Loquet

clavier 8-7

dégagement

du module batterie 1-15, 3-2

encoche de fixation 1-14

Loquet de dégagement

du module batterie 3-2

Loquet

Voiraussiboutons;

Commutateur

M

Manuel Soft Modem AT Command

Reference 6-9

Mémoire

affichage de la quantité 9-7

connecteurs disponibles 9-7

module, insertion ou retrait 9-8

modules pris en charge 9-7

Mémoire vivo (RAM) 9-7

Message d'erreur

"Pas de tonalité" 6-8

Microphone externe

connexion 5-7, 8-1

prise de microphone 5-5

Microphone interne 5-4

Mise hors tension

du PC Tablette 2-13

Mode Hibernation

identification 10-8

Modem interne

caracteristiques 6-1, 11-3

carte 6-1

configuration des préférences

relatives au pays 6-5

résolution des problèmes

de connexion

en déplacement 6-7

utilisation pendant

la connexion à un réseau 7-1

Modes de numérotation

(impulsions/tonalités) 6-7

Module batterie

bouton et voyants allumés 3-11

charge 3-7

contrôle de la charge 3-9

étalonnage 3-17

fonction Contrôle rapide 3-11

insertion 3-3

loquet de dégagement 1-15

mise au rebut 3-23

recyclage 3-23

stockage 3-1, 3-22

taquets 3-3

vis de sécurité 3-5

Module mémoire 9-7

Molette

description 2-15

identification 1-7

procedures 2-15

Moniteur externe

affichage de l'image 8-1

connecteur

de moniteur externe 1-11

connexion 8-1

N

Niveau bas de charge de la batterie

identification 3-13

résolution 3-15

Niveau critique de charge

de la batterie

identification 3-13

restauration 3-15

Numero

clé de produit 1-17

de clé du système

d'exploitation 1-17

série 1-17

touches

duclavierà l'écran 2-19

du pavé numérique 2-22

Numeros de téléphone

international HP 10-17

Numérotation, modes

(impulsions/tonalités) 6-7

0

Orientation Paysage

bouton Rotation 1-3

definitor 2-16

Ouverture d'aération 1-10

P

Pause. Voir Veille

Pavé numérique 2-22

PC Card

arret 9-3

Bouton d'éjection 9-4

unités prises en charge 4-1

Periphériques

connexion, déconnexion 8-1

USB 8-2

Voiraussi Connecteurs;

spécifiques de péripériques

Péripétriques audio externes

connexion 8-1

prises 5-5

Periphériques externes

connexion, déconnexion 8-1

USB 8-2

Voiraussi Connecteurs ;

spécifiques de péripériques

Piedsd'inclinaison fixes 1-18

Prise

auto-commutateur

privé 6-2, 6-7

écouteurs 5-5

microphone 5-5

procedures de connexion 8-1

réseau RJ-45 7-2

cable réseau 1-20

connexion 7-2

sortie audio 5-5

teléphonique RJ-11 6-2

cable modem 1-20

connexion 6-2

Voir aussen Connecteurs

Projecteur

affichage de l'imag 8-1

connecteur

de moniteur externe 1-11

connexion 8-1

Protecteur d'écran

connecteurs de raccordement

connecteurs du PC Tablette 1-9

connecteurs, clavier

du PC Tablette 1-26

livré avec la station

d'accueil 1-9

QMenu

boutons de réglage

du volume 5-2

description 2-12

menu 1-6

onglet Luminosite 3-20

option Interne et Externe 8-1

option Interne seulement 8-1

Rayons ultraviolets affectant

le PC Tablette 10-2

Rayons X

affectant le matériel 10-15

Recyclage

d'un module batterie 3-23

Redemarrage

Réglage de l'inclinaison 1-25

Réseau

accès au démarrage 7-4

activation et désactivation

de la connexion 7-3

caracteristiques

de connexion 7-1

matériel et logiciels livrés 7-1

message Service Boot

utilisation d'un modem interne

pendant la connexion 7-1

voyants de réseau local 7-3

Réseau local sans fil interne

antennes 1-7, 1-10

documentation 7-6

optimisation

des transmissions 1-7

voyant d'activité

du réseau local sans fil 1-2

Résolution des problèmes

problèmes de modem en

déplacement 6-7

ressources 10-17

Sécurité

dispositif antivol 8-10

vis du module batterie 3-5

Serveurs

définition des préférences 2-1

prise en charge 2-1

Standby. VoirVeille

Station d'accueil

prise de sortie audio 5-3

unites prises en charge 4-1

Station d'accueil

connecteur d'amarrage 1-14

connecteur d'amarrage 1-14

connecteurs d'alignement

pour amarrage 1-8

encoches d'alignment

pour amarrage 1-24

Stylet

aide et didacticiels 2-2

des préférences 2-7, 2-22

éléments 1-1

étalonnage 2-5

saisie de données 2-3

Supports d'unités

affectées par la sécurité

aéroportuaire 4-3

affichage du contenu 4-8

entretien 4-9

insertion d'un CD

ou d'un DVD 4-4

insertion d'une disquette 4-7

lecture 4-10

retrait d'un CD ou d'un DVD

(aucun courant n'est

disposable) 4-6

retrait d'un CD

ou d'un DVD (du courant

est disponible) 4-5

retrait d'une disquette 4-7

types et termes 4-2

Supports d'unités

logiciels 4-10

mode Veille ou Hibernation

pendant la lecture 4-8

Système figé 2-13

Système, blocage 1-4

T

Temperatures

stockage

des modules batterie 3-22

surchauffe 1-10

utilisation 11-2

Tonalite,

mode de numérotation 6-7

Touche F11/F12

procedures 2-25

réponse au message Network

Service Boot (Amorçage

service reseau) 7-5

Touches

fonction (F1, F2, etc.) 1-23

logo Microsoft 1-23

pavé numérique 2-22

Touches de fonction (F1, F2, etc.)

accès à la touche F12 du clavier du PC Tablette 2-25

accès au clavier à l'écran 2-19

fonctions standard 1-23

Transport du PC Tablette 10-14

U

Unités

affectées par la sécurité

aéroportuaire 4-3

ajout au système 4-1

entretien 4-3

expédition 4-3

prises en charge 4-1

types et termes 4-2

USB 8-2

Voir aussi Disque dur système

USB

connecteur 1-11

Connecteur de péripérisque

MultiBay externe 1-11

connexion

deperiphériques8-2

hub 8-2

Utilitaire Setup

accès 7-4

paramètres réseau 7-4

réinitialisation

du PC Tablette 2-14

Utilaires. Voir Logiciels

V

Veille

activation 3-16

activation suite à un niveau

critique de charge de la

battery 3-13

arret 3-16

pendant la lecture

d'un support 4-8

voyant Marche/Veille 1-4

Verrou du cable antivol 8-10

Voyants

activité du réseau local

sans fil 1-2

adaptateur secteur 1-2

battery 1-2

connexion au reseau local 7-3

contrôle rapide

de la batterie 3-11

Marche/Veille 1-4

Verr Maj 1-22

Vue Paysage-Principal et

Paysage-Secondaire 2-16

Vue Portrait-Principal et

Portrait-Secondaire 2-16

Z

Zoomed Video 9-2
