MODE D'EMPLOI LB78574GB SIEMENS

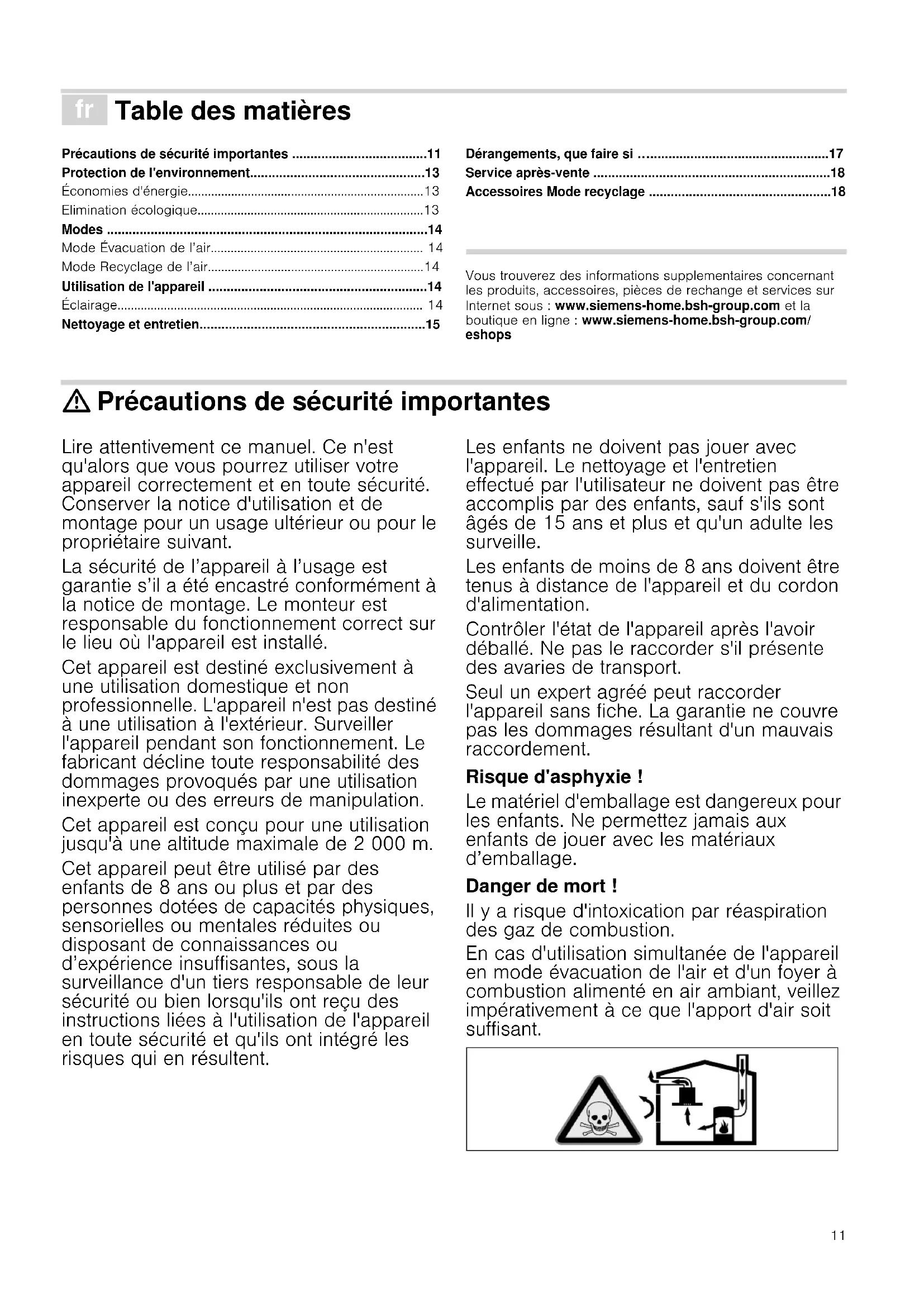

[fr] Notice d'utilisation 11
Précautions de sécurité importantes 11
Protection de l'environnement. 13
Economies d'energie. 13
Elimination ecologique. 13
Modes 14
Mode Evacuation de I'air. 14
Mode Recyclage de I'air. 14
Utilisation de l'appareil 14
Éclairage. 14
Nettoyage et entretien 15
Dérangements, que faire si 17
Service après-venture 18

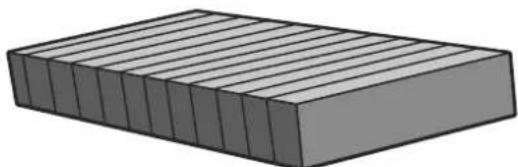

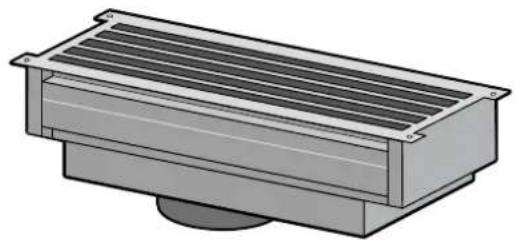

Accessoires Mode recyclage 18
Vous trouvez des informations supplementaires concernant les produits, accessoires, pieces de rechange et services sur Internet sous: www.siemens-home.bsh-group.com et la boutique en ligne: www.siemens-home.bsh-group.com/eshops
Précautions de sécurité importantes
Lire attentivement ce manuel. Ce n'est qu'alors que vous pourrez utiliser votre apparéil correctement et en toute sécurité. Conserver la notice d'utilisation et de montage pour un usage ultérieur ou pour le propretaire suivant.
La sécurité de l'appareil à l'utilisation est garantie s'il a eté encastré conformément à la notice de montage. Le monteur est responsable du fonctionnement correct sur le lieu ou l'appareil est installé.
Cet apparéil est destiné exclusivement à une utilisation domestique et non professionnelle. L' apparéil n'est pas destiné à une utilisation à l'extérieur. Surveiller l' apparéil pendant son fonctionnement. Le fabricant decline toute responsabilité des dommages provoqués par une utilisation inexperte ou des erreurs de manipulation.
Cet apparéil est conçu pour une utilisation jusqu'à une altitude maximale de 2 000 m.
Cet apparéil peut être utilisé par des enfants de 8 ans ou plus et par des personnes dotées de capacités physiques, sensorielles ou mentales réduites ou disposant de connaissances ou d'expérience insuffisantes, sous la surveillance d'un tiers responsable de leur sécurité ou bien lorsqu'ils ont reçu des instructions liées à l'utilisation de l' apparéil en toute sécurité et qu'ils ont intégré les risques qui en résultat.
Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien effectué par l'utilisateur ne doit pas être accomplis par des enfants, sauf s'ils sont âgés de 15 ans et plus et qu'un adulte les surveille.
Les enfants de moins de 8 ans doivent'être tenus à distance de l'appareil et du cordon d'alimentation.
Contrôler l'état de l'appareil après l'avoir déballé. Ne pas le raccorder s'il présente des avaries de transport.
Seul un expert/agree peut raccorder l'appareil sans fiche. La garantie ne couvre pas les dommages resultant d'un mauvais raccordement.
Risque d'asphyxie!
Le matériel d'emballage est dangereux pour les enfants. Ne permettez jamais aux enfants de jourer avec les matérieliaux d'emballage.

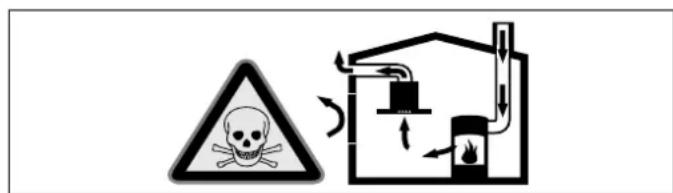

Danger de mort!
Il y a risque d'intoxication par réaspiration des gaz de combustion.
En cas d'utilisation simultanée de l'appareil en mode évacuation de l'air et d'un foyer à combustion alimenté en air ambiant, veillez imperativement à ce que l'apport d'air soit suffisant.
Les foyers à combustion alimentés en air ambient (par exemple apparèils de chauffage, au gaz, au bois, au fioul ou au charbon, les chauffe-eau, chauffe-eau accumulateurs) prélevent l'air de combustion dans la piece où ils sont installés et rejettent les gaz de fumée à l'extérieur par le biais d'un système spécifique (cheminée par exemple).
Lorsque la hotte aspirante est en marche, elle préève de l'air dans la cuisine et dans les pieces voisines; si l'apport d'air frais est trop faible, une dépression se forme. Des gaz toxiques provenant de la cheminée ou du conduit d'évacuation sont réaspirés dans les pieces d'habitation.
Il faut donc toujours s'assurer que l'apport d'air frais est suffisant
La presence d'une ventouse téléscopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.
Le fonctionnement sur de l'appareil n'est possible que si la dépression dans la piece ou est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). On y parvient en présence d'ouvertures non obturables aménagées par ex. dans les portes, fenêtres et en association avec des ventouses téléscopiques d'admission/évacuation de l'air à travers la maconnerie ou par d'autres mesures techniques permettant à l'air d'affluer pour assurer la combustion.
Demandez toujours conseil au maître ramoneur compétent qui pourra évaluer l'ensemble du réseau de ventilation de la maison et vous proposer le moyen le mieux adapté pour l'aération.
Si la hotte aspirante est utilisée exclusively en mode recyclage, le fonctionnement est possible sans restrictions.
Risque d'incendie!
- Les dépôts de graisse dans le filtré àGRAISSSE peuvent s'enflammer.
Nettoyer le filtré àGRAISSÉ au moins tous les 2 mois.
Ne jamais faire fonctionner l'appareil sans filtrer àGRAisse.
- Les dépôts de graisse dans le filtré àGRAISSSE peuvent s'enflammer. Ne jamais travailler avec une flamme nue à proximité de l'appareil (par ex. flamber). N'installer l'appareil à proximité d'un foyer àcombustibles solides (par ex. bois ou charbon) qu'en présence d'un couvercle fermé et non amovible. Aucune projection d'étincelles ne doit avoir lieu.
L'huile et la graisse chaude s'enflamme rapidement. Ne jamais laisser l'huile et la graisse chaude sans surveillance. Ne jamais eteindre le feu avec de I'eau. Eteindre le foyer. Etouffer les flames prudemment avec un couvercle, une couverture ou similaire.
Des foyers à gaz sans qu'un récipient ne soit place sur le foyer dégagent une forte chaleur lors du fonctionnement. Un apparéil de ventilation monté au-dessus peut être endommagé ou prendre feu. Utiliser les foyers à gaz uniquement avec un récipient place dessus.
Lors du fonctionnement simultané de plusieurs foyers gaz il y a une forte production de chaleur. Un apparéil de ventilation monté au-dessus peut être endommagé ou prendre feu. Ne faites jamais fonctionner en même temps deux foyers gaz à feu vif pendant plus de 15 minutes. Un brûleur grande puissance de plus de 5kW (Wok)CHAFFE autant que deux brûleurs gaz.
Risque de brûlure!
Les éléments accessibles deviennent chauds pendant le fonctionnement. Ne jamais toucher les éléments chauds. Eloigner les enfants.
Risque de blessure!
- Des pieces à l'intérieur de l'appareil peuvent partager des arêtes vives. Porter des gants de protection.
- Des objets déposés sur l'objet peuvent tomber. Ne pas déposer d'objets sur l'objet.
- Un apparéil défectueux peut provoquer un choc électrique. Ne jamais mettre en service un apparéil défectueux. Débrancher la fiche secteur ou enlever le fusible dans le boîtier à fusibles. Appeler le service après-vente.
Tenter de réparer vous-même l'appareil est dangereux. Seul un technicien du service après-vente formé par nos soins est habilité à effectuer des réparations et à replacer des cables d'alimentation défectueux. Si l'appareil est défectueux, débrancher la fiche secteur ou enlever le fusible dans le boîtier à fusibles. Appeler le service après-vente. - De l'humidité qui pénétre peut occasionner un choc électrique. Ne pas utiliser de nettoyeur haute pression ou de nettoyeur à vapeur.
Causes de dommages
Attention!
Risque de déterioration par la corrosion. Toujours allumer l'appareil pendant la cuisson afin d'éviter la formation de condensation. La condensation peut provoquer de la corrosion.
Remplacer immédiatement les ampoules défectueuses, afin d'empêcher une surcharge des ampoules restantes.
Risque de détérioration par pénétration d'humidité dans l'électronique. Ne jamais nettoyer les éléments de commande avec un chiffon mouillé.
Les surfaces peuvent être endommagées par un nettoyage non conforme. Nettoyer les surfaces en inox seulement dans le sens du métal. Pour les organes de commande, ne pas utiliser de nettoyant pour inox.
Les nettoyants agressifs ou à récurer peuvent endommager la surface. Ne jamais utiliser de nettoyants agressifs ou à récurer.
Risque d'endommagement par le reflux de condensat. Installer le conduit d'air vicié légèrement incliné vers le bas à partir de l'appareil (1° de pente)
Protection de l'environnement
Votre nouvel apparéil est d'une très grande efficacité énergétique. Vous trouverez ici des conseils comment vous pouvez économiser encore plus d'énergie lors de l'utilisation de l' apparéil et comment correctement eliminer l' apparéil.
Économies d'énergie
Lors de la cuisson, prévoir de l'air frais suffisant afin que la hotte aspirante fonctionne de manière efficace en produitant peu de bruit.
- Adapter la vitesse du ventilateur à l'intensité des vapeurs de cuisson. N'utiliser le vitesse intensive que si cela s'avere nécessaire. Une faible vitesse du ventilateur est synonyme d'une faible consommation d'énergie.
En cas d'intenses vapeurs de cuisson, selectionner une vitesse de ventilateur plus importante a temps. Les vapeurs de cuisson deja dispersées dans la cuisine nécessitant un fonctionnement plus long de la hotte aspirante.
Eteindre la hotte aspirante quand elle n'est plus utilisée.
Eteindre I'éclairage quand il n'est plus utilisé.
Nettoyer le filtrer selon les intervalles indiqués ou le replacer pour augmenter l'efficacité de la ventilation et éviter tout risque d'incendie.
Elimination ecologique
Eliminez l'emballage en respectant l'environnement.
Cet apparéil est marqué selon la directive française 2012/19/UE relative aux apparéils électriques et Electroniques usages (waste electrical and electronic equipment - WEEE).
La directive définit le cadre pour une reprise et une récapération des apparèils usages applicables dans les pays de la CE.
Modes
Voupeus utilise cet appareil en mode Evacuation d'air ou en mode Recyclage de I'air.
Mode Évacuation de l'air
L'air aspiré est débarrassé des particules de graisse par les filtres à cet effet, transite par un conduit puis gagne l'extérieur.
Remarque: L'air sortant ne doit pénétre ni dans une cheminée en service destinée à evacuer la fumée ou des gaz brûlés, ni dans une gaine servant à aérer les locaux où sont installés des foyer s combustion.
Si l'air sortant circule par une cheminée non en service destinée à evacuer la fumée ou des gaz brûlés, il faudra vous procurer l'accord du ramoneur compétent dans votre quartier.
Si l'air sortant traverse la paroi extérieure, il faudrait utiliser une ventouse téléscopique.
Mode Recyclage de l'air
L'air aspiré se nettoie en traversant les filtres àGRAISSE et un filtré à charbon actif, puis il revient dans la cuisine.
Remarque : Pour lier les odeurs dans l'air recyclé, vous devrez incorporer un filtré à charbon actif. Pour connaître les différentes possibités d'utiliser l'appareil en mode Recyclage d'air, consultez les prospectus ou votre revendeur spécialise. Vous pourrez vous procurer les accessoires dans le commerce spécialisé, auprès du service après-vente ou dans la boutique en ligne. Vous trouvrez le numéro de cet accessoire à la fin de la notice d'utilisation.
Utilisation de l'ordinateil
Remarque: Allumez la hotte aspirante dans le début de la cuisson; une fois la cuisson acheme, laissez la hotte aspirante fonctionner encore quelques minutes. Ceci permet d'éliminer les buees de cuisson le plus efficacement.
Bandeau de commande
Explication
1 Ventilateur Arrêt/Puissance d'aspiration 1
2 Puissance d'aspiration 2
3b Puissance d'aspiration 3/Vitesse intensive
Eclairage allumer/eteindre
Régler le ventilateur
Mise sous tension
Appuyer sur la touche 1, 2 ou 3b.
Remarque: La puissance d'aspiration actuellément régée est indiquée par l'intermédiaire de la LED.
Niveau 1: la LED est allumée en vert.
Niveau 2: la LED est allumée en orange.
Niveau 3: la LED est allumée en rouge.
Arret
Appuyer sur la touche 1.
Remarque: Si la puissance d'aspiration 2 ou 3 est activée, appuyer deux fois sur la touche 1.
La vitesse intensive
Si des odeurs ou buées particulièrement fortes se dégagent, vous pouvez utiliser la vitesse intensive.
Maintenir la touche 3b appuyee.
L'aspiration intensive est activée. La LED clignote en rouge.
Remarques
Le temps de marche de la vitesse intensive est limite a 6 minutes.
- Avec écoulement des 6 minutes, l'appareil repasse à la puissance d'aspiration selectionnée en dernier.
La vitesse intensive peut être activée même lorsqu'elle est arrêté. ÀpRES écoulement des 6 minutes, l'appareil s'arrête à nouveau.
Éclairage
Appuyer sur la touche
Remarque : Vous pouvez allumer et eteindre l'éclairage independamment de la ventilation.
Nettoyage et entretien
Risque de brûlure !
L'appareil devient chaud pendant le fonctionnement, en particulier au niveau des ampoules. Laisser refroidir l'appareil avant de le nettoyer.
Risque de chocolélectrique!
De l'humidité qui pénétre peut occasionner un chocolélectrique. Nettoyer l'appareil uniquement avec un chiffon humide. Avant le nettoyage,sterol la fiche secteur ou déconnecter le fusible dans le boitier à fusibles.
Risque de chocolélectrique!
De l'humidité qui pénétre peut occasionner un choc électrique.
Ne pas utiliser de nettoyeur haute pression ou de nettoyeur à vapeur.
Risque de blessure!
Des pieces à l'intérieur de l'appareil peuvent partager des ariêtes vives. Porter des gants de protection.
Nettoyants
Afin de ne pas endommager les différentes surfaces avec des nettoyants inappropriés, respectez les indications du tableau. N'utilisez pas
de produits agressifs ni abrasifs,
de produits de nettoyage fortement alcoolisés,
de tamponi recurer ni d'éponges à dos récurant,
de nettoyeurs haute pression ni de nettoyeurs a vapeur.
Avant d'utiliser des lavettes éponges neuves, rincez-les soigneusement.
Respectez l'ensemble des notices et des mises en garde accompagnant les produits de nettoyage.
Surface Nettoyants
| Inox Eau chaude additionnée de produit à vaisselle : | |
| Nettoyez avec une lavette et séchez avec un chiffon doux. | |
| Nettoyez les surfaces en inox uniquement dans le sens de polissage du métal. | |
| Des produits d'entretien spécial inox sont disponibles auprès du service après-vente ou dans les commercés spécialisés. Applique une fine couche de produit d'entretien avec un chiffon doux. | |
| Surfaces laquées | Eau chaude additionnée de produit à vaisselle : Nettoyez avec une lavette humide et séchez avec un chiffon doux. N'utilise pas de nettoyant pour inox. |
| Alumi-nium et plastique | Nettoyant pour vitres : Nettoyez avec un chiffon doux. |
| Verre Nettoyant pour vitres : | |
| Nettoyez avec un chiffon doux. N'utilise pas de racloir à verre. | |
| Élé-ments de com-mande | Eau chaude additionnée de produit à vaisselle : Nettoyez avec une lavette humide et séchez avec un chiffon doux. Risque d'électrocution par pénétration d'humidité. Risque de déterioration de l'électronique par péné-tration d'humidité. Ne nettoyez jamais les éléments de commande avec un chiffon humide. N'utilise pas de nettoyant pour inox. |

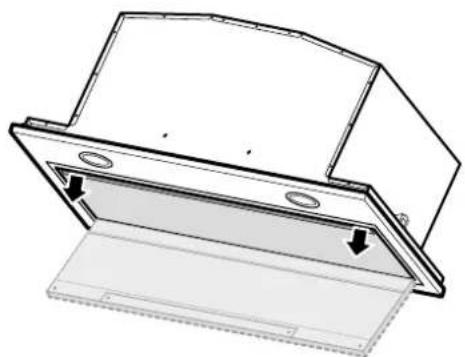

Retirer le filtré métallique àGRAISE
- Ouvrir le capot du filtré.
Remarque : Saisir le capot du filtré au niveau descoins avant et le tirer vers le bas dans un mouvement brusque.
- Ouvrir le verrouillage, puis abaiser le filtre métallique àGRAISSE.
Remarque: Ne pas tordre le filtre metallique àGRAISE, ain d'eviter des endommagements.
3.Sortir le filtre metallique a graisse de sa fixation.
Remarque: La graisse peut s'accumuler en bas dans le filtre à graisse métallique. Pour éviter que de la graisse ne goutte, tener le filtre métallique à graisse à l'horizontale.
- Nettoyer l'intérieur de I'appareil.
- Nettoyer le filtré métallique àGRAISSÉ et le laisser sécher avant de le remetre en place.
Nettoyer le filtré métallique àGRAISS
Ces instructions valent pour plusieurs variantes d'appareil.
Certains équipements ne figurant pas sur votre apparéil peuvent y être décrits.
Risque d'incendie!
Les dépôts de graissé dans le filtre à graissse peuvent s'enflammer.
Nettoyer le filtre àGRAISE au moins tous les 2 mois.
Ne jamais faire fonctionner l'appareil sans filtre àGRAisse.
Remarques
N'utilisez jamais de détergents agressifs, contenant de l'acide ou fortement alcalins.
Pendant le nettoyage des filtres métalliques àGRAISE, nettoyez également leur fixation dans l'appareil au moyen d'un essuie-tout humide.
Vous pouvez laver les filtres metalliques a graisse au lavevaisselle ou a la main.
A la main :
Remarque: En présence de salissures tenaces, vous pouvez utiliser un produit dissolvant les graisses. Il est possible de le commander via la boutique en ligne.
- Mettez les filtres métalliques àGRAISSÉ à tremper dans de l'eau de vaisse lres chaude.
Utilisez une Brosse pour nettoyer puis rincez bien les filtres ensuite.
Laissez les filtres métalliques àGRAISSE s'égouter.
Au lave-vaiselle :
Remarque: Si le nettoyage a lieu au lave-vaiselle, de légères colorations peuvent se maniférer. Ceci n'influe aucunement sur le fonctionnement des filtres métalliques àGRAisse.
Ne nettoyez pas avec la vaiselle les filtres metalliques aGRAISE tres sales.
Posez les filtres métalliques à graisse dans le lave-vaiselle sans les coincer. Ne coincez pas les filtres métalliques à graisse.
Dépose du filtré à charbon actif (uniquement pour le mode recyclage)
Afin de garantir la capacité de détention des odeurs, le contrôle doit être régulièrement entretenu.
Les filtres à charbon actif doivent être remplacés au moins tous les 4 mois.
Remarques
- Les filtres à charbon actif ne font pas partie de la fourniture.
- Les filtres à charbon actif sont en vente dans le commerce spécialisé, auprès du service après-vente ou dans la boutique en ligne.
-
Les filtres à charbon actif ne peuvent pas être nettoyés ou réactivés.
-

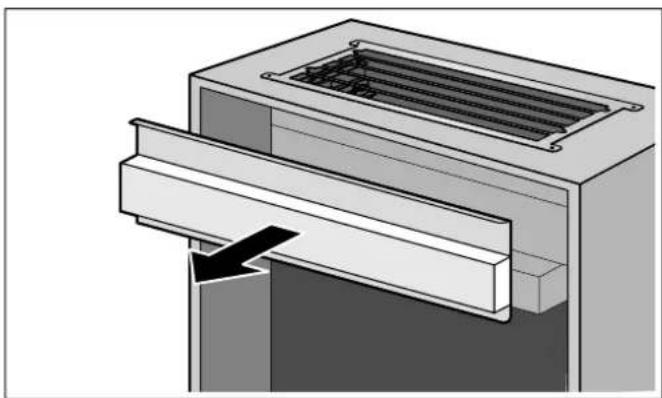

Déposer le filtré àGRAISSÉMETALLIQUE.
- Sortir le filtré à charbon actif des supports de fixation.

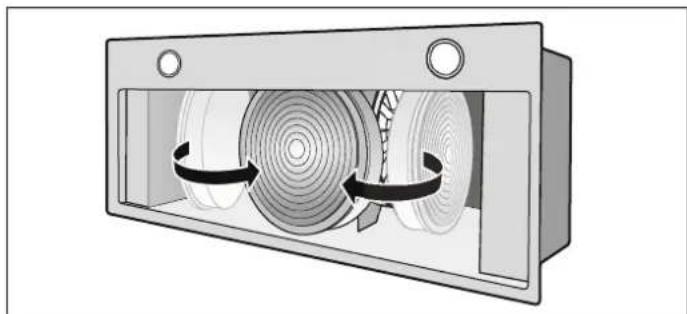

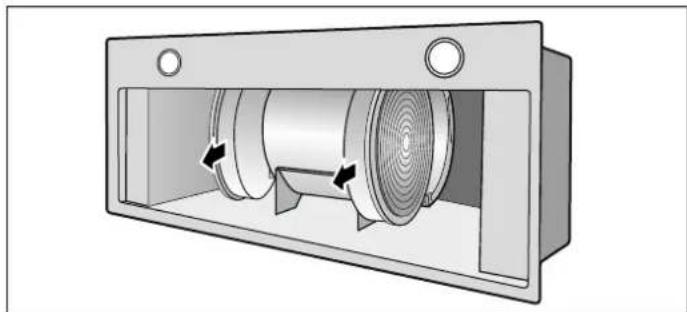

3. Caler le filtré à charbon actif autour du moteur.

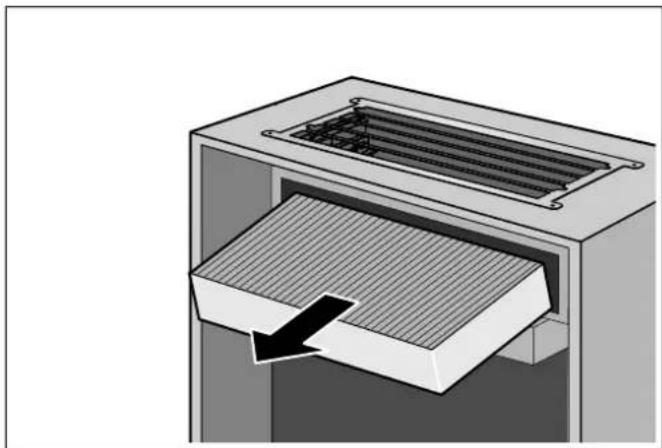

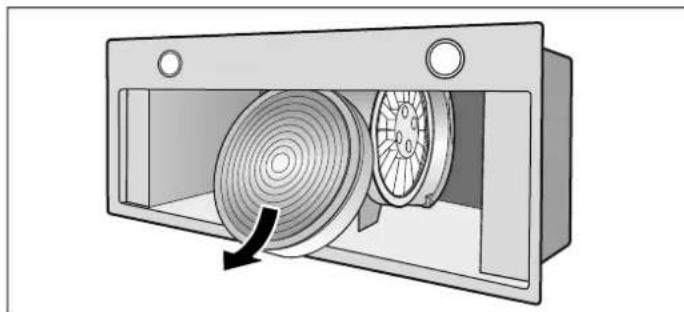

- Extraire le filtré à charbon actif.
5.Nettoyer I'appareil.

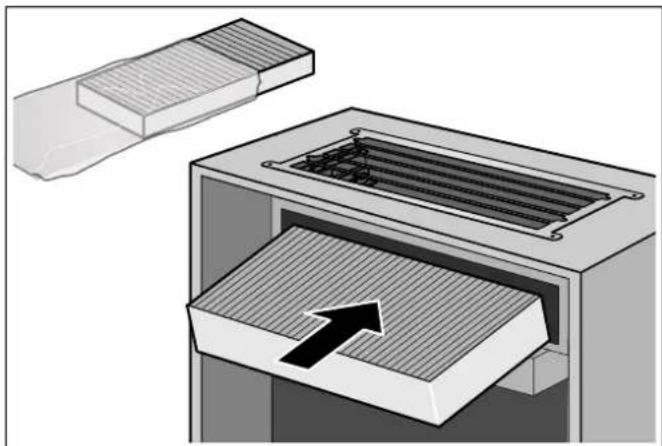

Montage du filtré à charbon actif (uniquement pour le mode recyclage)

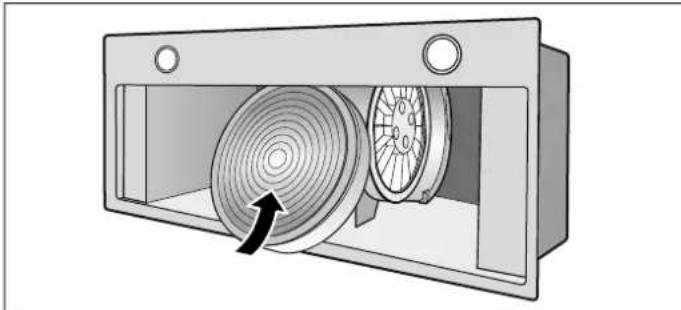

- Insérer le filtré à charbon actif dans la hotte aspirante.

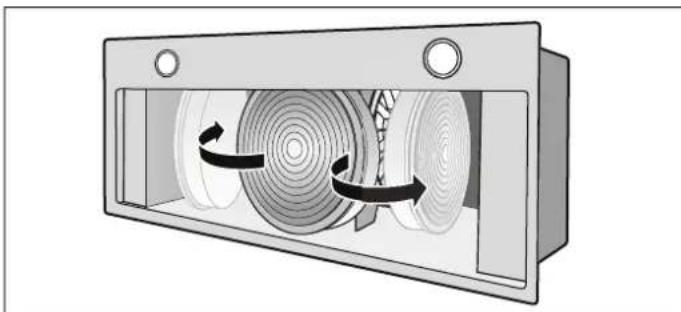

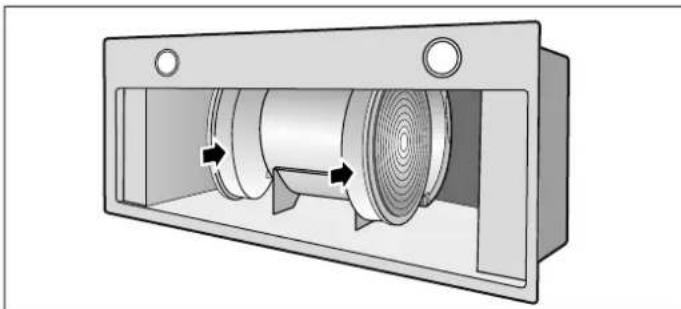

- Caler le filtré à charbon actif autour du moteur.
- Pousser le filtré à charbon actif avec précaution dans les supports de fixation.
- Mettre en place le filtré àGRAISSÉMETALLIQUE.
Incorporer le filtré métallique àGRAISS
- Mettre le filtrtre métallique à graissé en place.
Avec l'autre main sous le contrôle métallique àGRAISSSE, interceptor ce dernier. - Basculer le filtré métallique àGRAISSÉ vers le haut puis encliqueter le verrouillage.
Dépose du filtré à charbon actif (uniquement pour le mode recyclage)
Afin de garantir la capacité de détention des odeurs, vous ne devez changer régulierement le filtré à charbon actif.
En utilisation normale, le filtré à charbon actif (utilisé chaque jour entre 1 et 2 heures) doit être changé au plus tard après 12 mois.
Remarques
Le filtré à charbon actif n'est pas inclus dans la livraison.
Vous pouvez acheter un filtré à charbon actif dans les commercés spécialisés, auprès du service après-vente ou dans la boutique en ligne.
Le filtré à charbon actif ne peut pas être nettoyé ni réactivement.
- Les filtres à charbon actif ne contiennent aucune substance nocive et peuvent être mis au rebut avec les déchets menagers.
- Retirez le bandeau magnétique.
- Retirez le filtré à charbon actif.
Montage du filtré à charbon actif (uniquement pour le mode recyclage)
- Retirez le nouveau filtré à charbon actif de l'emballage et insérez-le dans le module de recyclage de l'air.
- Insérez le bandeau de manière à ce que les aimants soient fermement maintainus.
Dérangements, que faire si ...
Dans de nombreux cas, vous pourrez remedier vous-même facilement aux anomalies. Avant de contactez le service après-venture, veillez vérifier les points suivants :
Risque de chocolélectrique!
Tenter de réparer vous-même l'appareil est dangereux. Seul un technicien du service après-vente formé par nos soins est habilité à effectuer des réparations et à replacer des cables d'alimentation défectueux. Si l'appareil est défectueux, débrancher la fiche secteur ou enlever le fusible dans le boitier à fusibles. Appeler le service après-vente.
Tableau de dérangements
Dérangement Cause possible Solution
| L'appareil ne fonctionne pas La fiche n'est pas connectée Connecter l'appareil au secteur |
| Coupure de courant Vérifier si d'autres appareils de cuisine fonctionnent |
| Fusible défectueux Vérifier dans le boîtier à fusibles, si lefuse pour l'appareil est en bon état |
| L'éclairage ne fonctionne pas Les lampes DEL sont défectueuses Appeler le service après-vente |
Lampes LED
Le remplacement des LED defectueuses est exclusivement réservé au fabricant, à son service après-vente ou à un spécialiste/agré (installeur d'équipement électrique).
Service après-vente
Si vous appeareil a besoin d'être réparé, notre service après-venture se tient à votre disposition. Nous trouvons toujours une solution appropriée pour évitier des visites inutiles d'un technicien.
Lors de votre appel, veuillez indiquer le numéro de produit (n° E) et le numéro de fabrication (n° FD), afin de nous permettre de比较好 vous aider. Vous trouvezEZ plaque signalétique à l'intérieur de l'appareil (après avoir déposé le filtre metallique àGRAISE).
Pour éviter d'avoir à les rechercher en cas de besoin, vous pouvez inscire ici les données de votre apparéil et le numéro de téléphone du service après-vente.
N°EN°FD
Service après-vente
Tenez compte du fait que la visite d'un technicien du SAV n'est pas gratuite en cas de manipulation incorrecte, même pendant la période de garantie.
Vous trouvrez les données de contact pour tous les pays dans l'annuaire ci-joint du service après-vente.
Commande de réparation et conseils en cas de dérangements
B 070 222 142
FR 0140101200
CH0848840040
Faites confiance à la compétence du fabricant. Vous garantissez ainsi que la réparation sera effectuee par des techniciens de SAV formés qui disposent des pieces de rechange d'origine adaptees a votre apparéil.
Accessoires Mode recyclage
(non compris dans la fourniture)
LZ55651
LZ55750
LZ46830
LZ46810
Fabrique par BSH Hausgerate GmbH titulaire des droits d'utilisation de la marque Siemens AG
