MODE D'EMPLOI 5150330 Giardino

Gabions et mur de pierres

Voir au verso de l'étiquette qui se trouve sur le produit.

Essayez notre outil de calcul pour projets de gabions sur notre site web

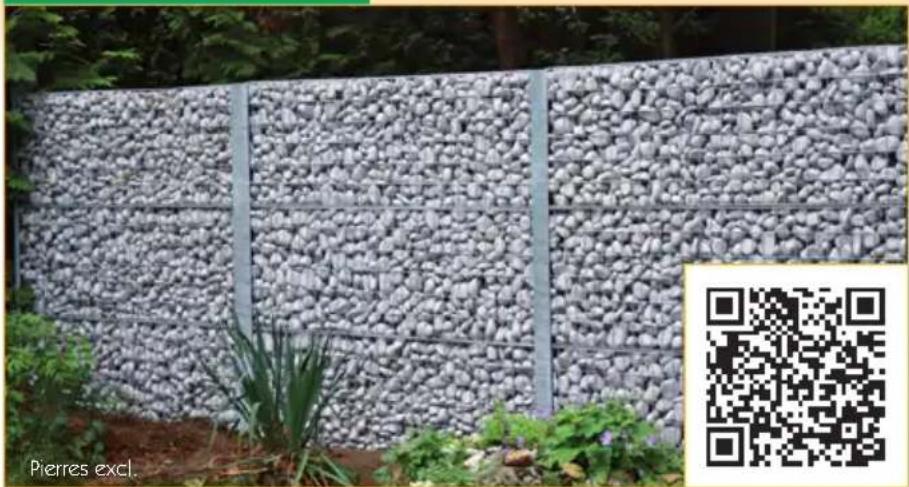

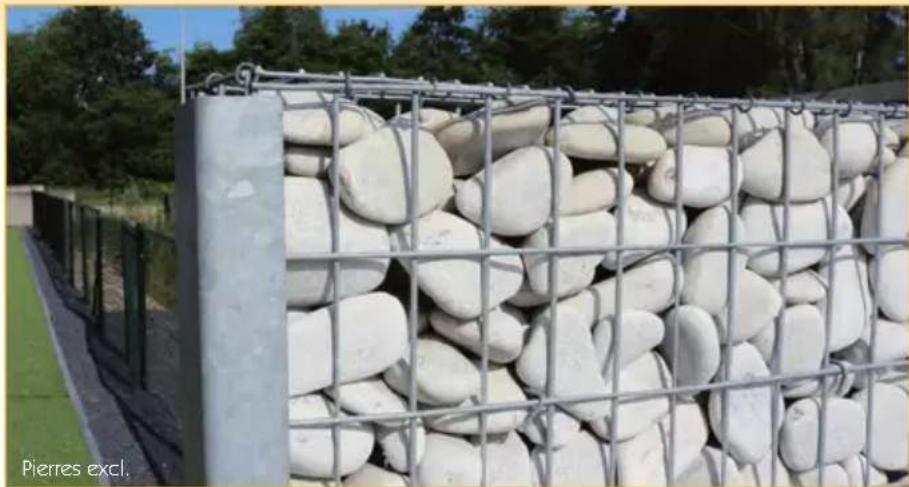

VARESE

Pierres excl.

Modèle	Art. n°	Dimensions mm H x L x P	Maille mm
Varese 100H 600 mm	5150570 600	x 600 x 120 100 x 37,5
	5150567	600 x 900 x 120	100 x 37,5
	5150566	600 x 1200 x 120	100 x 37,5
	5150560	600 x 1800 x 120	100 x 37,5
Varese 100H 300 mm	5150580 300	x 600 x 120 100 x 37,5
	5150581	300 x 900 x 120	100 x 37,5
	5150582	300 x 1200 x 120	100 x 37,5
	5150583	300 x 1800 x 120	100 x 37,5
Varese 30H 600 mm	5150572 600	x 600 x 120 30 x 30
	5150569	600 x 900 x 120	30 x 30
	5150568	600 x 1200 x 120	30 x 30
	5150565	600 x 1800 x 120	30 x 30
Varese 30H 300 mm	5150586 300	x 600 x 120 30 x 30
	5150587	300 x 900 x 120	30 x 30
	5150588	300 x 1200 x 120	30 x 30
	5150589	300 x 1800 x 120	30 x 30

CONSIGNES DE SÉCURITÉ POUR LE PLACEMENT DES GABIONS VARESE :

Voir au verso de l'étiquette qui se trouve sur le produit.

• Le poteau U galvanisé > poteau de terminaison pour le mur de pierres Varese
• Le poteau H galvanisé → poteau intermédiaire pour le mur de pierres Varese

• Elle convient pour la fixation de crampons de 19 mm lors de l'utilisation de gabions et murs de pierres.
  • Art. n° 6310500

TIRANTS ENTRETOISES

• Pour un renforcement de la solidité de gabions et murs de pierres
• : 4.0 mm
  • Tirants Garda Art. n° 5150520, 50 cm
  • Tirants Como Art. n° 5150525, 30 cm
  • Tirants Varese Art. n° 5150530, 13.6 cm
  • Tirants Como Bordure Art. n° 5150535, 20 cm
  • Conditionnement : sachet de 4 pièces

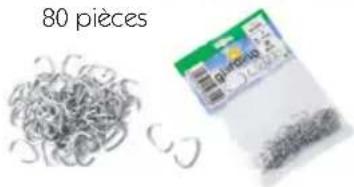

CRAMPONS

• Crampons galvanisés
- Art. n°. 6310321
- Conditionnement : sachet de 80 pièces

80 pièces

ATTACHE-MUR

• Conditionnement: par pièce

• Piquet T, galvanisé après
- : 30 × 3.0 ~mm
• Art. n° 5146, H 1450 mm
• Art. n° 5351, H 1750 mm
• Art. n° 5701, H 2000 mm

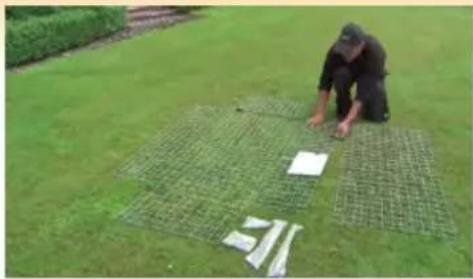

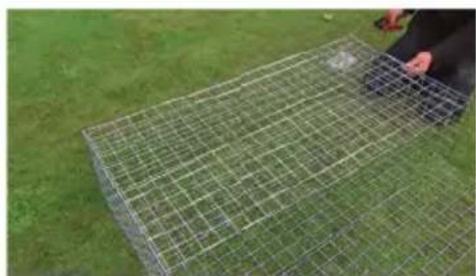

Ouvrez et vérifiez tous les parties

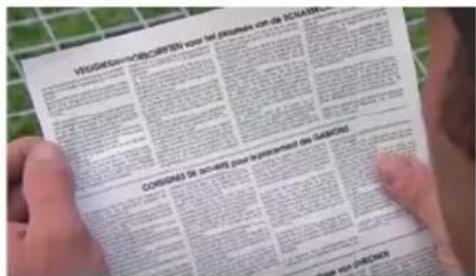

Consultez les consignes de sécurité

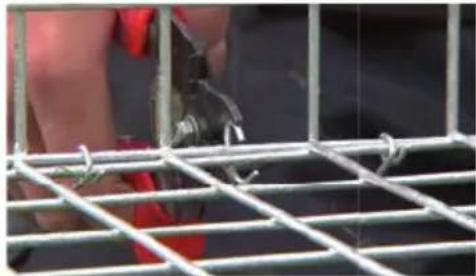

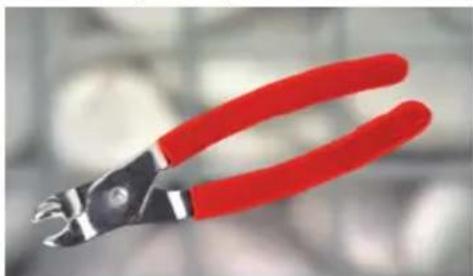

Utilisez une pince spéciale

VIGUDEON-DESCRIPTION pour la pénise en de ACHAMIN CONSIDERIE DE SAUROIS

Conseil: d'abord relier au milieu, puis les 2 côtés, après les intervalles

Attachez le haut seulement d'un côté

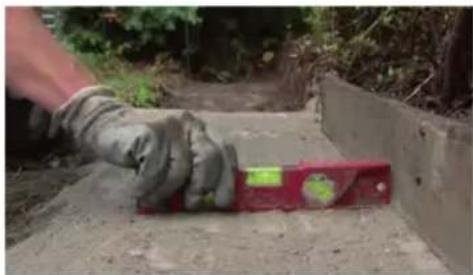

Le sous-sol: sur dalles béton

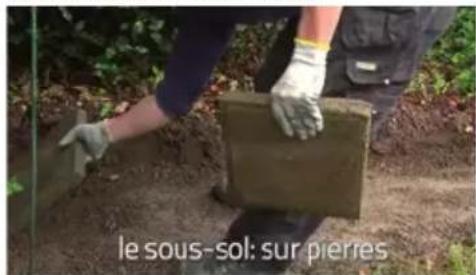

le sous-sol: sur pierres

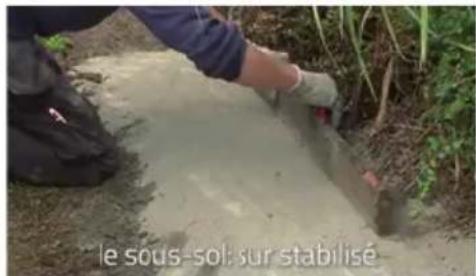

ou le sous-sol: sur stabilisé

le sous-sol: sur stabilisé

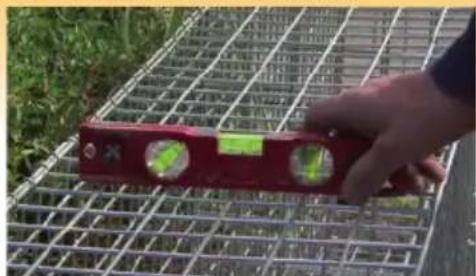

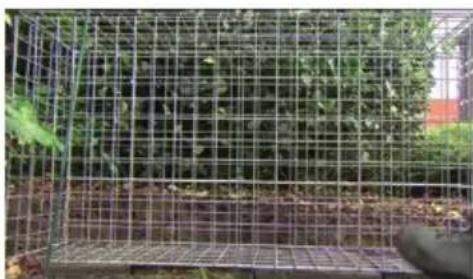

Assurez-vous que le gabion soit bien de niveau et commencez à remplir le gabion avec des pières (4 mailles d'hauteur)

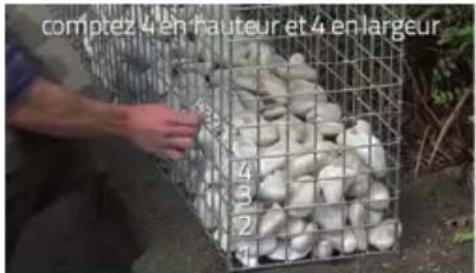

Positionner la première rangée de triants Comptez 4 en hauteur et 4 en largeur, même chose pour tirant 2

comptez 4 en hauteur et 4 en largeur 4 3 2 1

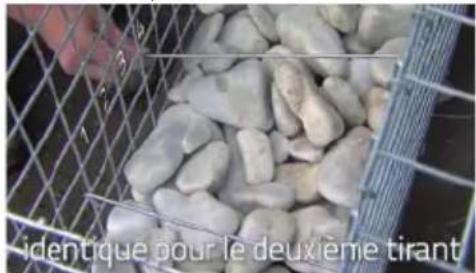

identique pour le deuxième tirant

Attention: Pour les tirants 3 et 4 seulement 3 mailles pour extra stabilité

Continuez avec 4 mailles

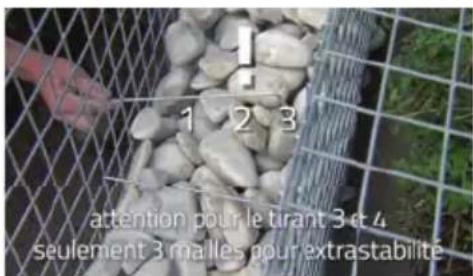

1 1 2 3 attention pour le tirant 3 et 4 seulement 3 malles pour extrastabilité

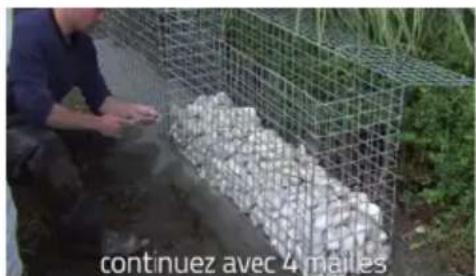

continuez avec 4 mailes

Remplissez 4 mailles avec des pierres et installez deuxième série de tirants en remplissez jusqu'en haut

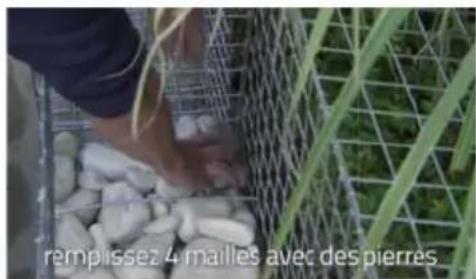

remplissez 4 mailles avec des pierres

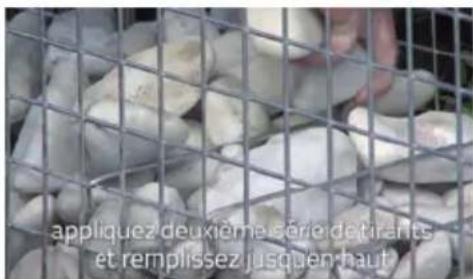

appliquez deuxième série de tirants et remplissez jusqu'en haut

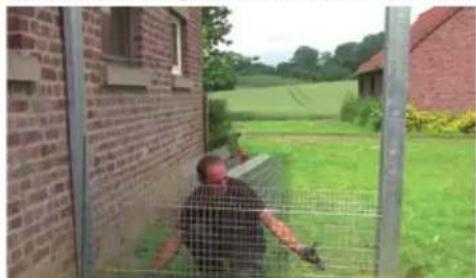

Varese instructions mur de pierres

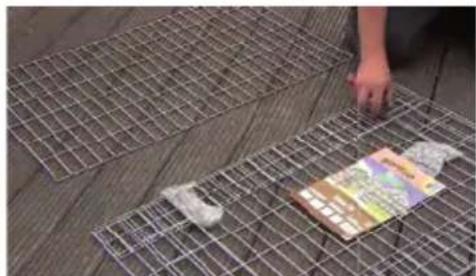

Ouvrez et vérifiez tous les parties Consultez les consignes de sécurité

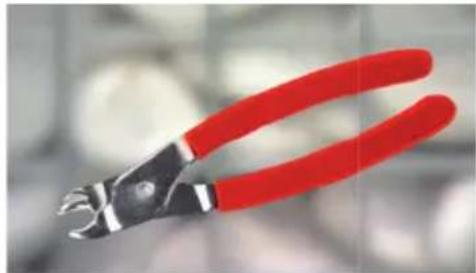

Utilisez une pince spéciale

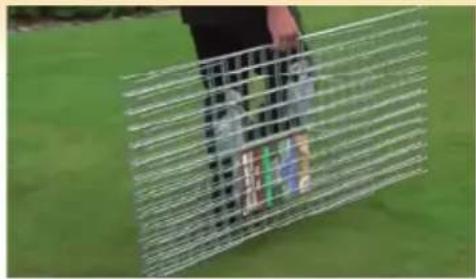

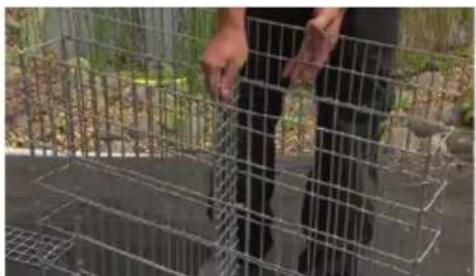

Assemblez les côtés les uns sur les autres

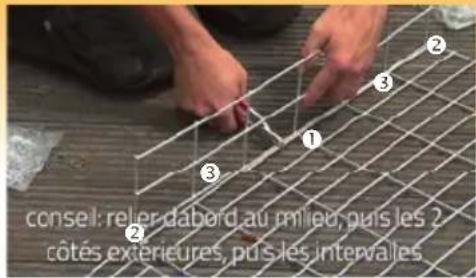

Conseil: relier d'abord au milieu, puis les 2 côtés extérieures, puis les intervalles

conseil: reiter dabord au milieu, puis les 2 côtés extérieures, puis les intervalles

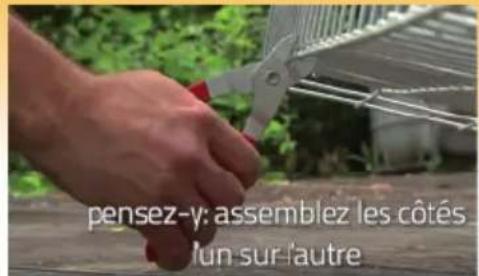

pensez-y: assemblez les côtés l'un sur l'autre

Fixer le côté haut seulement d'un côté

Idée: gabion dans gabion

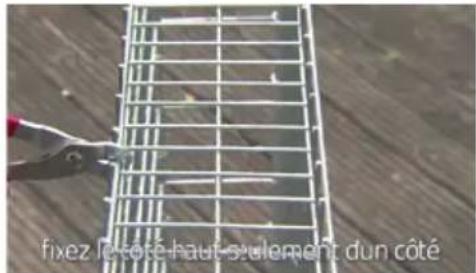

fixez le côté haut seulement dun côté

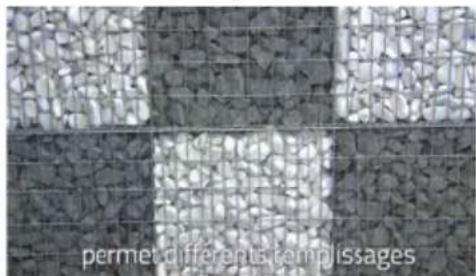

Permet différents remplissages

Poteau U

permeI differentis templissages

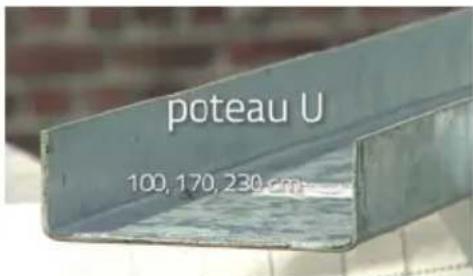

poteau U 100, 170, 230 cm

Poteau H

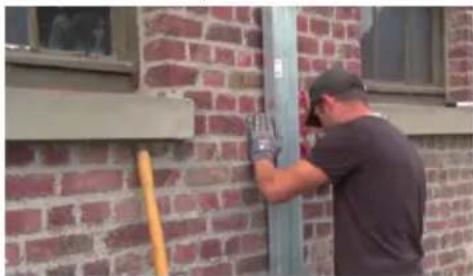

Fixez et ancrez le poteau U

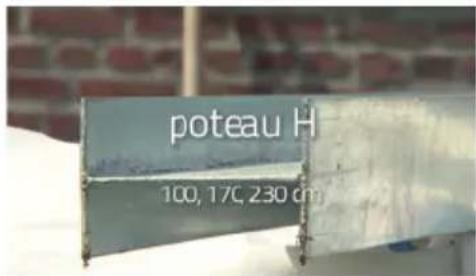

poteau H 100, 17C, 230 cm

fixez et ancrez le poteau U

Mesurez et placez premier poteau H

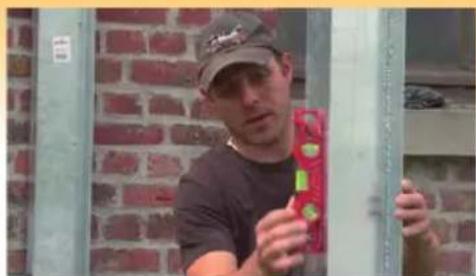

Mettez le poteau droit Mettez votre stabilisé et/ou dalles en béton

et ajustez la surface de niveau

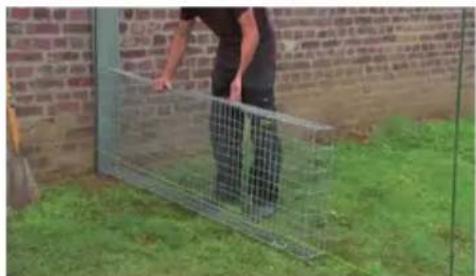

Controlez si les gabions s'adaptent bien Placez les gabions entre les poteaux

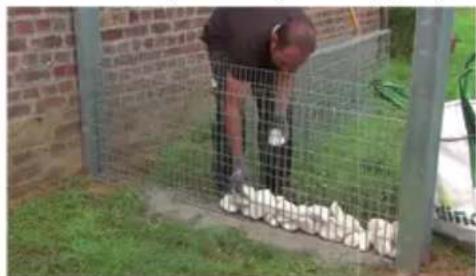

Commencez à placer les pierres Appliquez première rangée de tirants

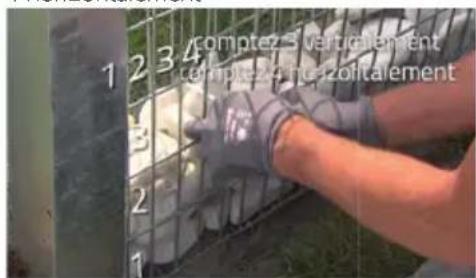

Comptez 3 verticalement, 4 horizontalement

comptez-5 verticlement comptez-4 lezofitalement

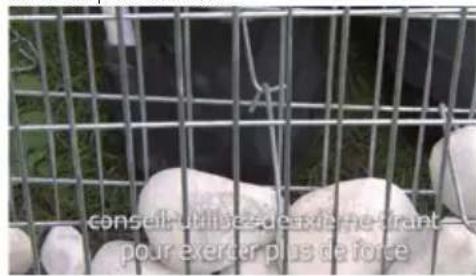

Conseil: utilisez deuxième tirant pour exercer plus de force

conseil, utilise de externe étrant pour exercer plus de force

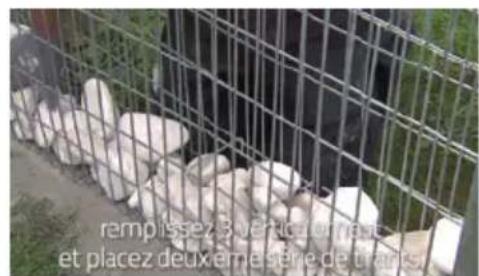

Remplissez 3 verticalement et placez deuxième série de tirants

Remplissez le gabion entièrement et fermez le couvercle

rempissez 3 vertica emant et placez deux eme sène de trans

Pour les videos d'instruction scannez les codes QR sur les pages Como, Varese et Garda dans cette brochure.
