Type de produit	Gabion (muret de pierres)
Marque	Giardino
Modèle	5150510 (Garda 100)
Dimensions (H x L x P)	500 x 1000 x 500 mm
Taille de maille	100 x 100 mm
Épaisseur du fil	4.0 mm
Volume de remplissage	0.25 m³
Nombre de clips fournis	100
Nombre de tirants fournis	8
Matériau	Acier galvanisé
Utilisation principale	Mur de soutènement, décoration extérieure, délimitation
Accessoires compatibles	Poteaux U et H, pince spéciale, tirants, crampons
Entretien et nettoyage	Nettoyer à l'eau claire ; vérifier régulièrement l'état des clips et tirants
Sécurité	Respecter les consignes au verso de l'étiquette ; porter des gants lors de la manipulation
Pièces détachées et réparabilité	Clips (art. 6310321), tirants (art. 5150520/525/530/535), poteaux U/H disponibles
Informations générales	Fabriqué par Garden Trade International ; notice complète disponible en ligne

FOIRE AUX QUESTIONS - 5150510 Giardino

Quelle est la différence entre les modèles Garda 50, 100 et 150 ?

Les modèles se distinguent par leurs dimensions : Garda 50 (500x500x500 mm), Garda 100 (500x1000x500 mm) et Garda 150 (500x1500x500 mm). Le volume de remplissage et le nombre de clips/tirants varient en conséquence.

Quel type de pierres utiliser pour remplir le gabion ?

Utilisez des pierres naturelles ou concassées, propres et non gélives, de taille supérieure à la maille (100 mm) pour éviter qu'elles ne traversent. Un calibre de 120-200 mm est recommandé.

Faut-il une fondation pour installer un gabion Garda ?

Oui, il est conseillé de placer le gabion sur une dalle béton ou un lit de stabilisé compacté et nivelé pour assurer sa stabilité et éviter tout affaissement.

Comment assembler les panneaux du gabion ?

Utilisez une pince spéciale pour relier les panneaux. Commencez par le milieu, puis les côtés extérieurs, enfin les intervalles. Fixez le haut seulement d'un côté pour faciliter le remplissage.

À quoi servent les tirants et comment les installer ?

Les tirants renforcent la structure pour éviter le gonflement des parois. Installez la première rangée à 4 mailles de hauteur, puis continuez tous les 4 mailles verticalement et 4 horizontalement.

Peut-on empiler plusieurs gabions ?

Oui, il est possible d'empiler des gabions pour créer un mur plus haut. Utilisez des poteaux U et H pour maintenir les modules entre eux et renforcer l'ensemble.

Comment entretenir un gabion ?

Vérifiez périodiquement l'état des clips et des tirants. Nettoyez les pierres à l'eau si nécessaire. Assurez-vous qu'aucun clip ne soit desserré ou rouillé.

Les clips et tirants sont-ils fournis ?

Oui, le modèle Garda 100 est livré avec 100 clips et 8 tirants. En cas de besoin supplémentaire, des sachets de rechange sont disponibles.

Quelle est la garantie de ce produit ?

La garantie dépend du revendeur. Giardino recommande de conserver la preuve d'achat et de contacter le service client en cas de défaut de fabrication.

Où trouver la notice détaillée et les vidéos d'instruction ?

La notice complète est disponible gratuitement sur notice-facile.com. Des vidéos d'instruction sont accessibles via les QR codes présents dans la brochure. Vous pouvez également les demander par email.

MODE D'EMPLOI 5150510 Giardino

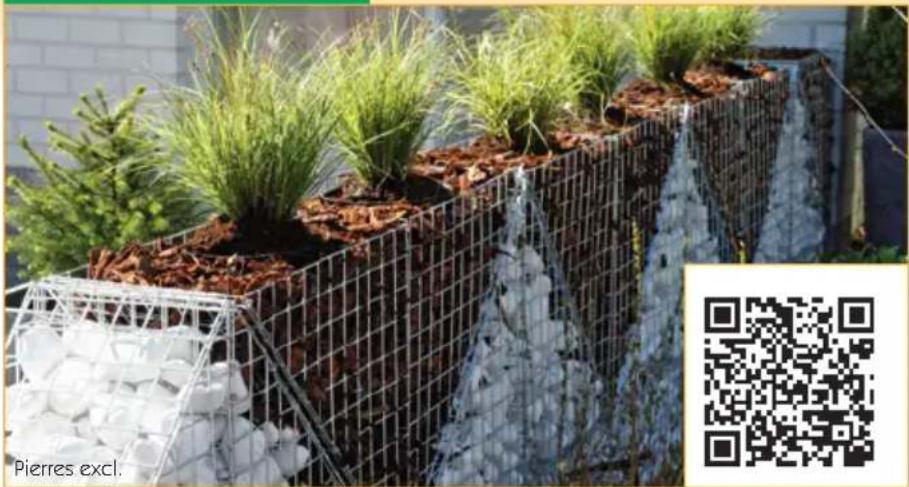

Gabions et mur de pierres

Modèle Art. n°	Dimensions mm	H x L x P Maille mm
Como triangle	5150555	600 x 848 x 300	50 x 50
Como cube	5150553	600 x 300 x 300	50 x 50
Como demi-basic	5150557	600 x 600 x 300	50 x 50
Como basic	5150550	600 x 1200 x 300	50 x 50
Como long basic	5150558	600 x 1800 x 300	50 x 50

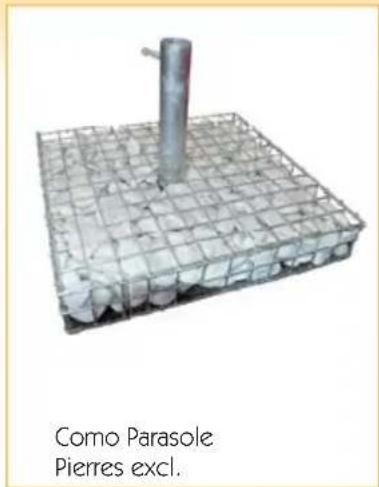

Como Parasole	5150542	100 x 600 x 600	50 x 50

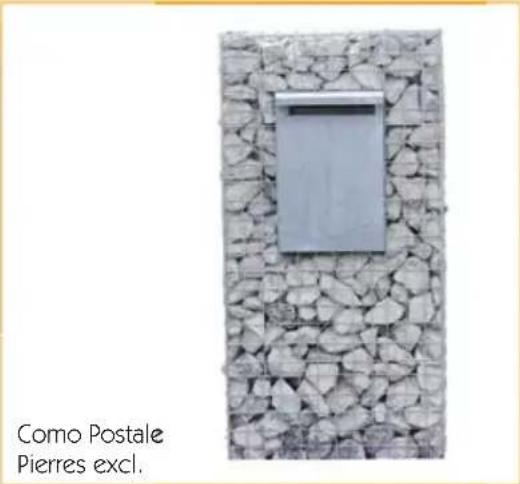

Como Postale	5150541	600 x 1200 x 300	50 x 50
Bordure cube	5150333	300 x 300 x 200	50 x 50
Bordure demi-basic	5150337	300 x 600 x 200 50 x 50
Bordure basic	5150330	300 x 1200 x 200	50 x 50
Bordure long basic	5150338	300 x 1800 x 200	50 x 50

ComoBordure

CONSIGNES DE SÉCURITÉ POUR LE PLACEMENT DES GABIONS COMO : VOIR AU VERSO DE L'ETIQUETTE QUI SE TROUVE SUR LE PRODUIT.

Epaisseur de fi I Contenu	Nombre de clips galvanisé	Tirants
3.5 mm 0.055 m³ 100 3
3.5 mm 0.054 m³ 100 3
3.5 mm 0.11 m³ 150 6
3.5 mm 0.22 m³ 200	12
3.5 mm 0.32 m³ 220	16
3.5 mm 0.04 m³ 105	-
3.5 mm 0.22 m³ 200	12
3.5 mm 0.018 m³ 70	3
3.5 mm 0.036 m³ 90	6
3.5 mm 0.072 m³ 140	12
3.5 mm 0.108 m³ 190	16

Essayez notre outil de calcul pour projets de gabions sur notre site web

Modèle	Art. n°	Dimensions mm H x L x P	Maille mm
Varese 100 H 600 mm	5150570 600	× 600 × 120 100 × 37,5
	5150567	600 × 900 × 120	100 × 37,5
	5150566	600 × 1200 × 120	100 × 37,5
	5150560	600 × 1800 × 120	100 × 37,5
Varese 100 H 300 mm	5150580 300	× 600 × 120	100 × 37,5
	5150581	300 × 900 × 120	100 × 37,5
	5150582	300 × 1200 × 120	100 × 37,5
	5150583	300 × 1800 × 120	100 × 37,5
Varese 30 H 600 mm	5150572 600	× 600 × 120	30 × 30
	5150569	600 × 900 × 120	30 × 30
	5150568	600 × 1200 × 120	30 × 30
	5150565	600 × 1800 × 120	30 × 30
Varese 30 H 300 mm	5150586 300	× 600 × 120	30 × 30
	5150587	300 × 900 × 120	30 × 30
	5150588	300 × 1200 × 120	30 × 30
	5150589	300 × 1800 × 120	30 × 30

CONSIGNES DE SÉCURITÉ POUR LE PLACEMENT DES GABIONS VARESE : Voir au verso de l'étiquette qui se trouve sur le produit.

Epaisseur de fil	Contenu	Nombre de clips galvanisé	Tirants
4.0 mm 0.04 m380 8
4.0 mm 0.02 m360 8
4.0 mm	0.03 m3	100	10
4.0 mm	0.05 m3	140	14
4.0 mm	0.07 m3	200	18
3.5 mm 0.04 m380 8
3.5 mm	0.06 m3	120	10
3.5 mm	0.09 m3	160	14
3.5 mm	0.13 m3	220	18
3.5 mm 0.02 m360 8
3.5 mm	0.03 m3	100	10
3.5 mm	0.05 m3	140	14
3.5 mm	0.07 m3	200	18

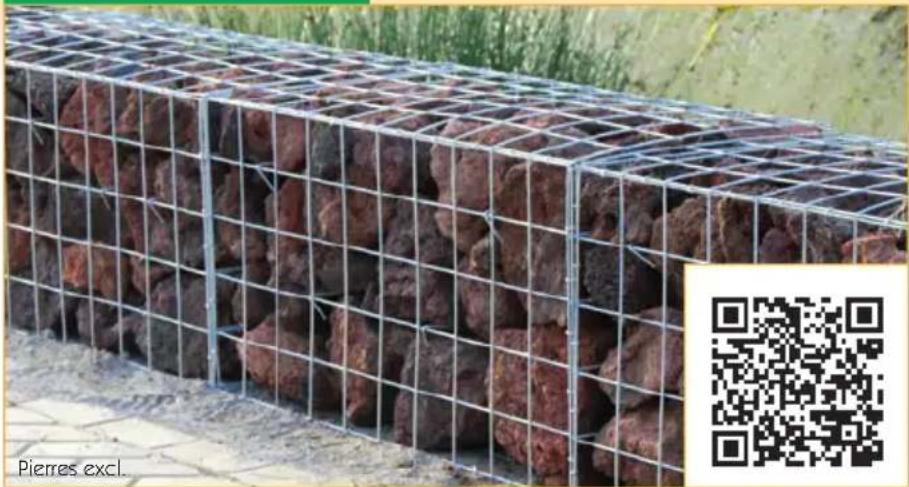

Modèle Garda	50 Garda 100 Garda	150
Art. n° 5150500 5150510 5150515
Dimensions mm H x L x P	500 x 500 x 500	500 x 1000 x 500	500 x 1500 x 500
Maille mm 100 x 100 100 x 100 100 x 100
Epaisseur de fi l 4.0 mm 4.0 mm 4.0 mm
Contenu 0.125	m³ 0.25 m³ 0.37 m³
Nombre de clips galvanisé	80 100 120
Tirants 4	8	12

POTEAU u-h

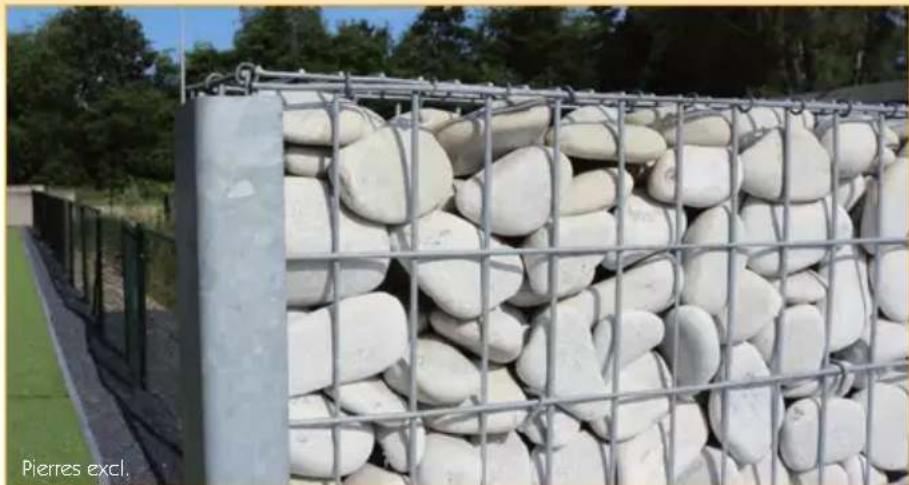

Le poteau U galvanisé poteau de terminaison pour le mur de pierres Varese Le poteau H galvanisé poteau intermédiaire pour le mur de pierres Varese

Modèle Art. n°	Dimensions mm Epaisseur paroi
poteau U Varese 100	515001 1000 x 141 x 53 3.0 mm
poteau U Varese 170	515003 1700 x 141 x 53 3.0 mm
poteau U Varese 230	515005 2300 x 141 x 53 3.0 mm
poteau H Varese 100	515101 1000 x 141 x 100 3.0 mm
poteau H Varese 170	515103 1700 x 141 x 100 3.0 mm
poteau H Varese 230	515105 2300 x 141 x 100 3.0 mm

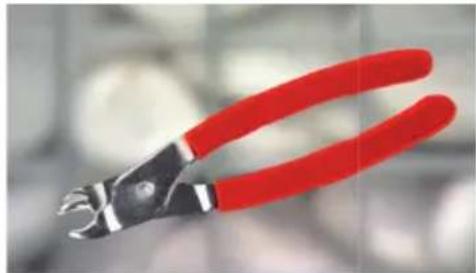

PINCE

• Elle convient pour la fixation de crampons de 19 mm lors de l'utilisation de gabions et murs de pierres. Art. n°6310500

Tirants entretoises

Pour un renforcement de la solidité de gabions et murs de pierres :4.0mm - Tirants Garcia Art. n° 5150520, 50 cm - Tirants Como Art. n° 5150525, 30 cm - Tirants Varese Art. n° 5150530, 13.6 cm - Tirants Como Bordure Art. n° 5150535, 20 cm Conditionnement: sachet de 4 pieces

Crampons

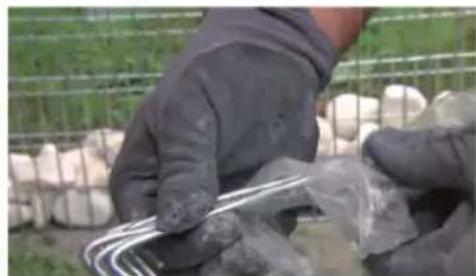

Crampons galvanisés Art. n° 6310321 Conditionnement : sachet de 80 pièces

Attache-mur

Conditionnement: par pièce

• Piquet T, galvanisé après
• :30× 3.0mm Art. n° 5146, H 1450 mm Art. n° 5351, H 1750 mm Art. n°5701 H 2000 mm

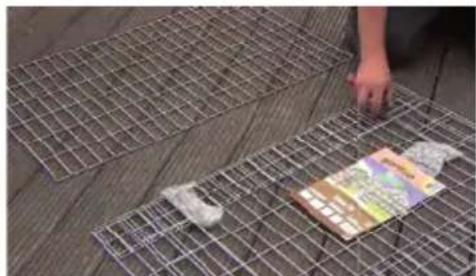

Ouvrez et vérifiez toutes les parties

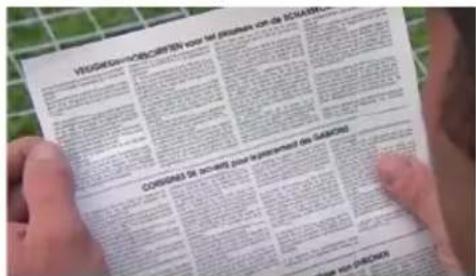

Consultez les consignes de sécurité

Utilisez une pince spéciale

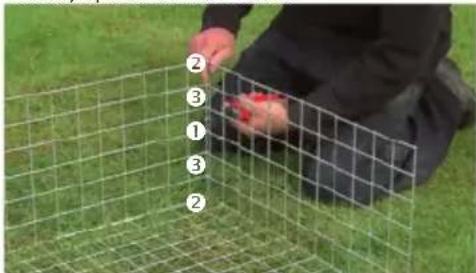

Conseil : d'abord relier au milieu, puis les 2 côtés, après les intervalles

Attachez le haut seulement d'un côté

Le sous-sol: sur dalles béton

ou le sous-sol: sur stabilisé

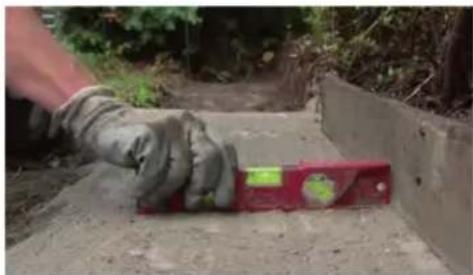

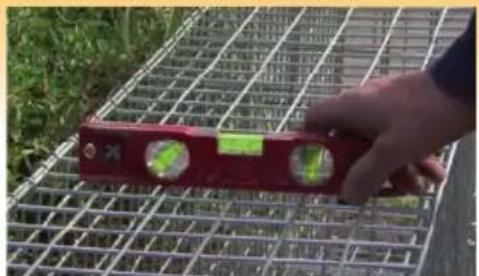

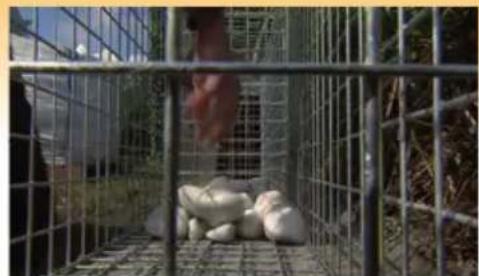

Assurez-vous que le gabion soit bien de niveau et commencez à remplir le gabion avec des pierres (4 mailles d'hauteur)

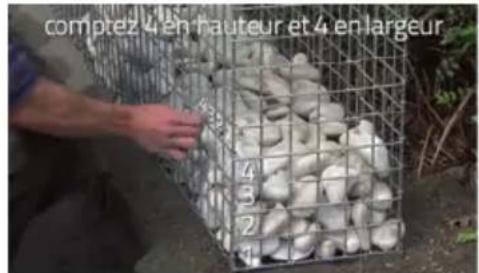

Positionner la première rangée de tirants Comptez 4 en hauteur et 4 en largeur,

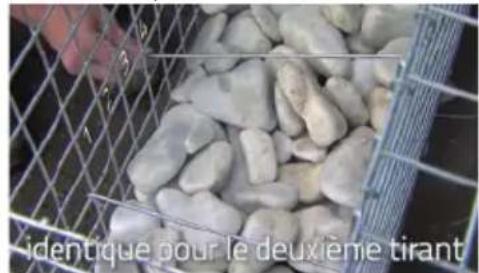

Même chose pour tirant 2

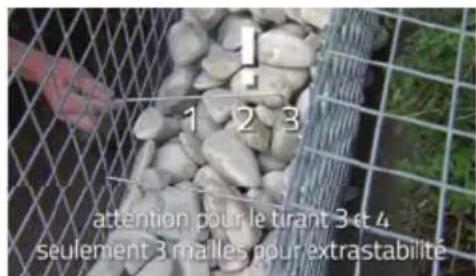

Attention: Pour les tirants 3 et 4, seulement 3 mailles pour extra stabilité

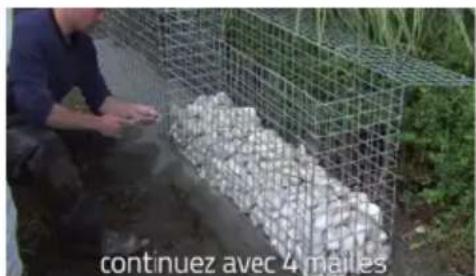

Continuez avec 4 mailles

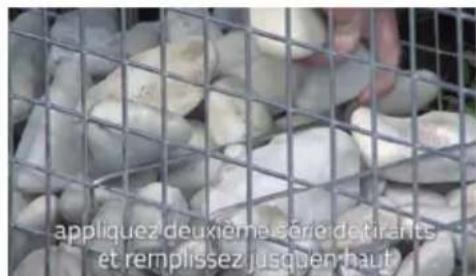

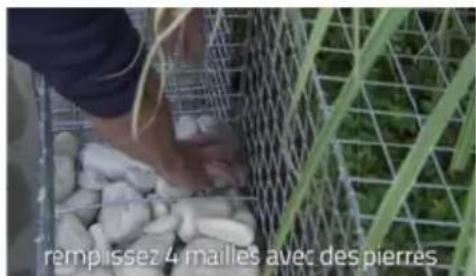

Remplissez 4 mailles avec des pierres et installez deuxième série de tirants en remplissant jusqu'en haut

Ouvrez et vérifiez toutes les parties. Consultez les consignes de sécurité.

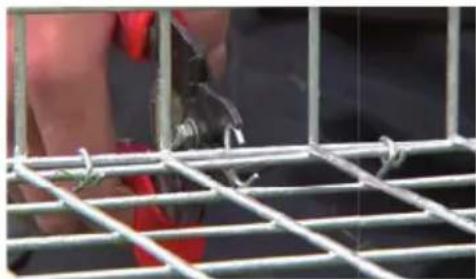

Utilisez une pince spéciale

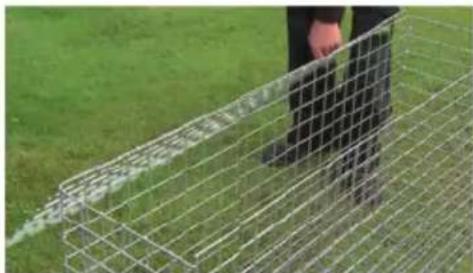

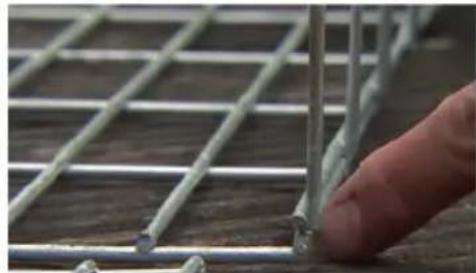

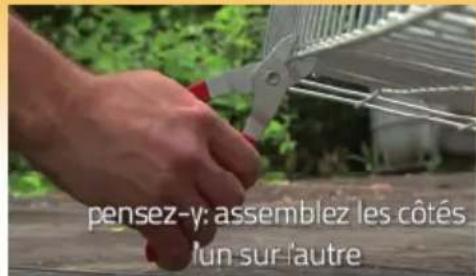

Assemblez les côtés les uns sur les autres

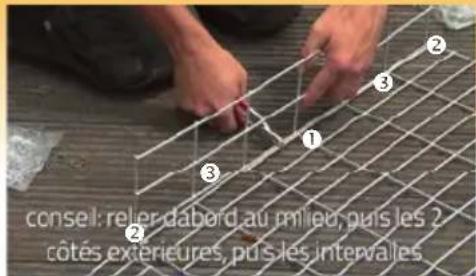

Conseil: relier d'abord au milieu, puis les 2 côtés extérieures, puis les intervalles

Fixer le côté haut seulement d'un côté

Idée: gabion dans gabion

Permet différents remplissages

Poteau U

Poteau H

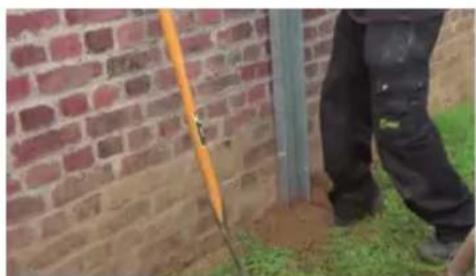

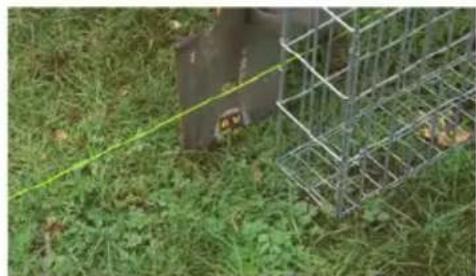

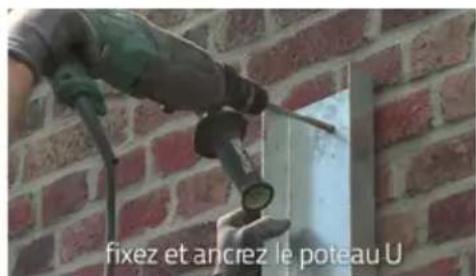

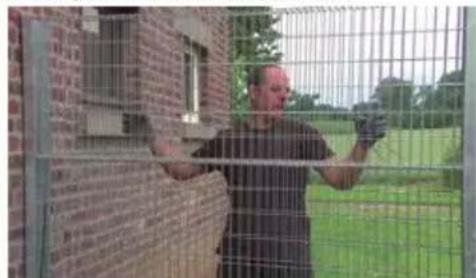

Fixez et ancrez le poteau U

Mesurez et placez le premier poteau H

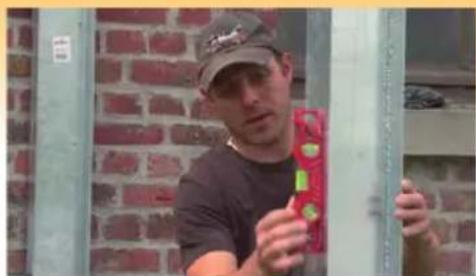

Mettez le poteau droit. Mettez-vous stabilisé et/ou dalles en béton

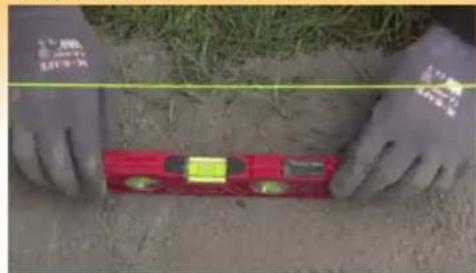

et ajustez la surface de niveau

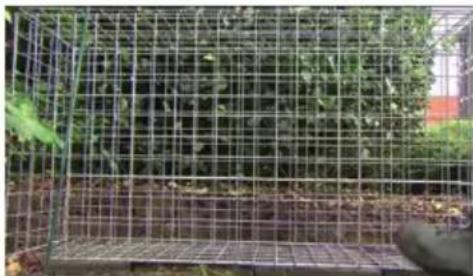

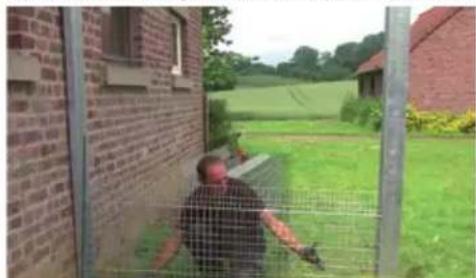

Contrôlez si les gabions s'adaptent bien Placez les gabions entre les poteaux

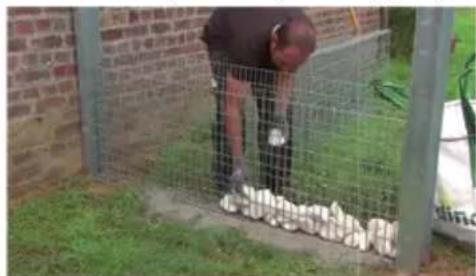

Commencez à placer les pierres Appliquez première rangée de tirants

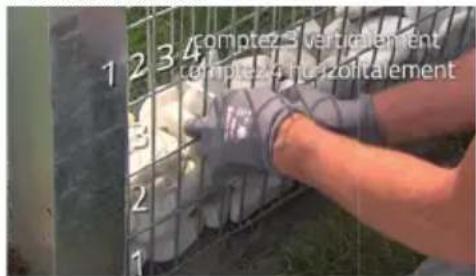

Comptez 3 verticalement, 4 horizontalement

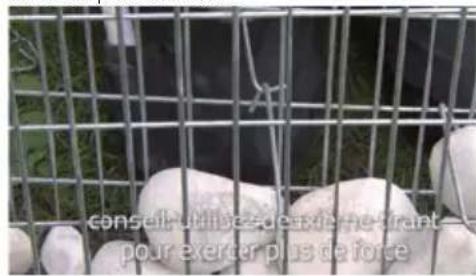

Conseil: utilisez deuxième tirant pour exercer plus de force

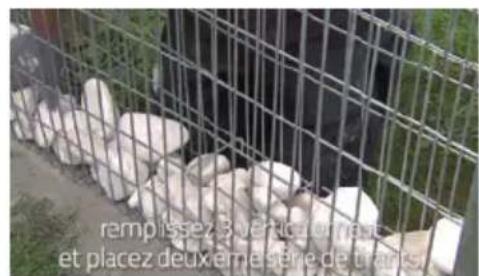

Remplissez 3 verticalement et placez deuxieme série de tirants

Remplissez le gabion entièrement et fermez le couvercle

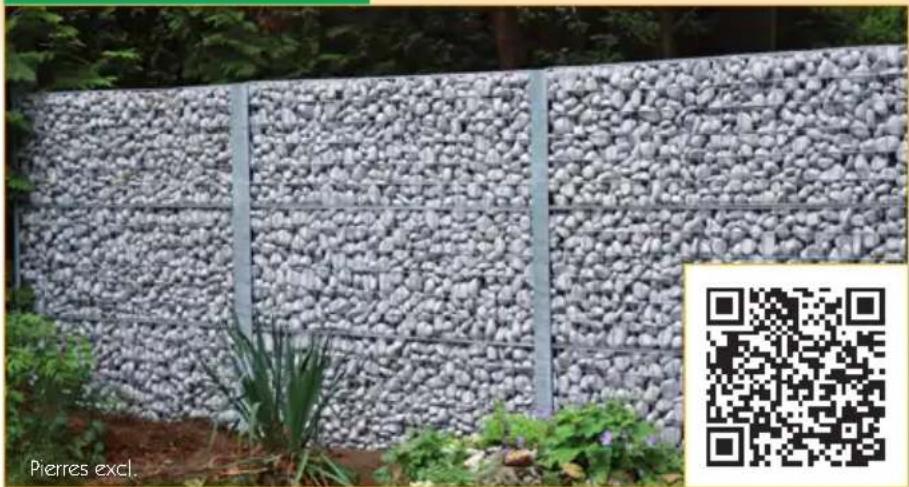

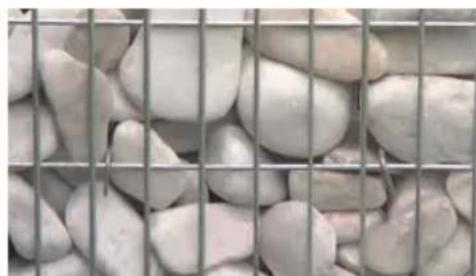

Voici le résultat

Pour les vidéos d'instruction, scannez les codes QR sur les pages Como, Varese et Garda dans cette brochure.

Garden Trade International byba
